Ford Mustang (2005-2009) Sigorta Kutusu Şeması

By 28 Mayıs 2022 Ford 0 Comments

Bu yazıda, 2005’ten 2009’a kadar üretilen 1 facelift öncesi 5inci nesil Ford Mustang’i ele alıyoruz. Burada Ford Mustang 2005, 2006, 2007, 2008 ve 2009’un sigorta kutularının şemalarını bulacaksınız  , konumu hakkında bilgi edineceksiniz  . arabanın içindeki sigorta panellerini ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.

İçindekiler
  1. Sigorta düzeni Ford Mustang 2005-2009
  2. Yolcu bölmesi
  3. Makine bölümü
  4. 2005
  5. 2006
  6. 2007
  7. 2008
  8. 2009
İçerik gizle
1 Sigorta düzeni Ford Mustang 2005-2009
1.1 Yolcu bölmesi
1.2 Makine bölümü
1.2.1 Yardımcı röle (varsa)
1.2.2 Isıtmalı koltuklu yardımcı röle (varsa)
1.2.3 HID farlı yardımcı röle (varsa)
1.3 2005
1.3.1 Yolcu bölmesi
1.3.2 Makine bölümü
1.4 2006
1.4.1 Yolcu bölmesi
1.4.2 Makine bölümü
1.5 2007
1.5.1 Yolcu bölmesi
1.5.2 Makine bölümü
1.6 2008
1.6.1 Yolcu bölmesi
1.6.2 Makine bölümü
1.6.3 HID farlı yardımcı röle
1.7 2009
1.7.1 Yolcu bölmesi
1.7.2 Makine bölümü
1.7.3 HID farlı yardımcı röle

Sigorta düzeni Ford Mustang 2005-2009

Ford Mustang’in çakmak (elektrik prizi)  sigortaları  , motor bölmesi sigorta kutusundaki # 61 (  elektrik prizi  # 1 (gösterge paneli)) ve # 64 (  elektrik prizi # 2 (k10sol)) sigortalarıdır.

Sigorta kutusu konumu

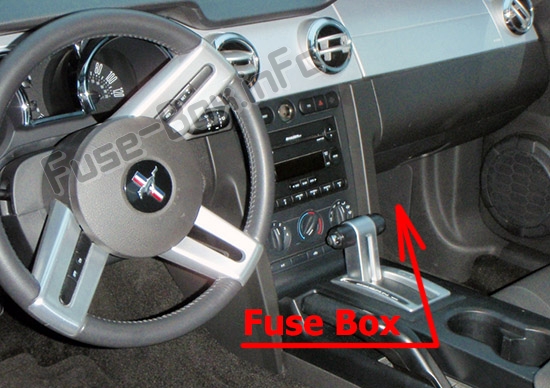

Yolcu bölmesi

Sigorta paneli, yolcu tarafının alt kısmında koruma panelinin arkasında bulunur.Sigortaların yolcu bölmesindeki yeri: Ford Mustang (2005-2009)

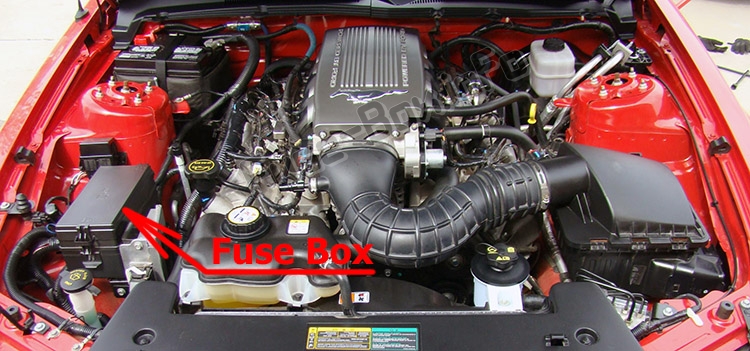

Makine bölümü

Elektrik dağıtım kutusu motor bölmesinde bulunur.Sigortaların motor bölmesindeki yeri: Ford Mustang (2005-2009)

Yardımcı röle (varsa)

PCM gecikmesi için gaz pedalı düzeneğinde 1 röle bulunmaktadır.
Not: Yalnızca manuel şanzıman uygulamalarında.

Isıtmalı koltuklu yardımcı röle (varsa)

Koltuk ısıtmalı araçlarda, far şalter alanının arkasında, ısıtmalı sürücü ve yolcu koltukları için iki adet mikro röle içeren 1 röle kutusu bulunmaktadır.

HID farlı yardımcı röle (varsa)

HID lambaları ile d10atılmış araçlarda, motor bölmesinin sağ ön tarafında kaputun altında 1 yardımcı röle kutusu bulunur. Bu yardımcı röle kutusu, ön sol ve ön sağ HID far rölelerini içerir.



Sigorta kutusu şemaları

2005

Yolcu bölmesi

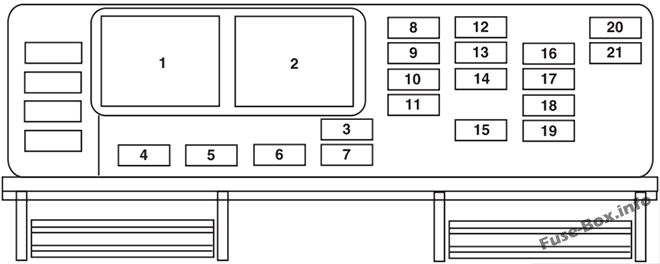

İç sigorta kutusunun şeması: Ford Mustang (2005)

Yolcu bölmesindeki sigorta yerleşimi (2005)

Numara. amper Tanım
1 Mini röle Aksesuar gecikmesi # 1
2 – Kullanılmamış
3 10 A Silecek gücü
4 5A Elektrikli Aynalar
5 – Kullanılmamış
6 5A Aksesuar gecikme akışı
7 5A Aşırı hız iptali
8 10 A Küme, Veri Bağlantısı Bağlayıcısı (DLC)
9 – Kullanılmamış
10 5A İzinsiz giriş tespit modülü (ISM), Klima
11 – Kullanılmamış
12 5A Klima, Ateşleme
13 – Kullanılmamış
14 5A Klima döngüsü anahtarı
15 10 A Güç açma/kapama freni (BOO)
16 5A Grup
17 10 A Emniyet K10trol Modülü (RCM), Yolcu Yolcu Algılama Sistemi (PODS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI)
18 10 A Kilitlenmeyi Önleyici Fren Sistemi (ABS), Pozitif Karter Havalandırması (PCV) Valf Isıtıcısı, Ateşleme
19 5A Güç Aktarma Organı K10trol Modülü (PCM) Rölesi, Pasif Hırsızlık Caydırma Sistemi (PATS)
20 10 A Radyo (Başlat)
21 10 A Marş rölesi
Makine bölümü

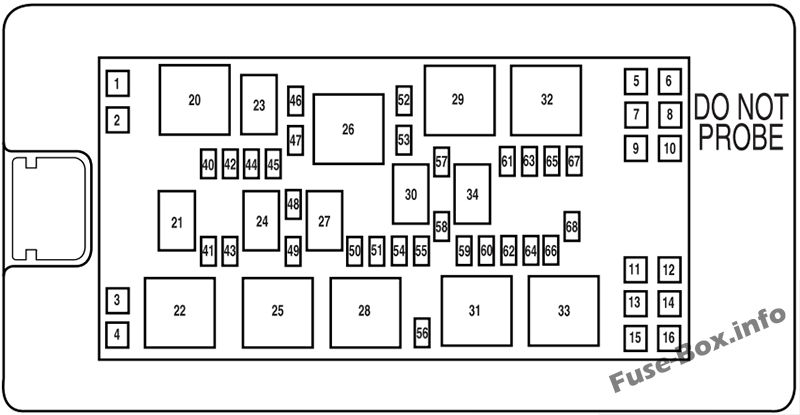

Kaputun altındaki sigorta kutusunun şeması: Ford Mustang (2005)



Elektrik dağıtım kutusundaki sigorta yerleşimi (2005)

Numara. amper Tanım
1 – Kullanılmamış
2 30A* Klima fanı
3 40A* Fan
4 30A* Giriş
5 30A* Cam motoru ön sağ
6 30A* Arka amplifikatör (Shaker 1000 radyo)
7 30A* Ön sol cam motoru
8 40A* Kilitlenmeyi Önleyici Fren Sistemi (ABS) # 1
9 30A* Arka amplifikatör (Shaker 1000 radyo)
10 30A* Ön cam silecekleri
11 30A* Sol arka cam motoru (yalnızca Cabriolet)
12 30A* Sağ arka cam motoru (sadece Cabrio)
13 30A* kapüş10
14 30A* Oturma yeri
15 – Kullanılmamış
16 30A* Ön amplifikatör (Shaker 500 radyo)
20 Mini röle PCM #2
21 mikro röle Benzin pompası
22 Mini röle Giriş
23 mikro röle PCM #1
24 mikro röle klima debriyajı
25 Mini röle Soğutma fanı (yüksek hız)
26 Mini röle korna çalmak
27 mikro röle Kırmızı ışıklar
28 Mini röle Soğutma fanı (düşük hız)
29 Mini röle Arka buz çözücü
30 mikro röle Sis farları
31 Mini röle Capote (Yukarı)
32 Mini röle Klima fanı
33 Mini röle Başlık (Alt)
34 – Kullanılmamış
35 – Kullanılmamış
36 – Kullanılmamış
37 – Kullanılmamış
38 – Kullanılmamış
39 – Kullanılmamış
40 15 Bir** Motor # 2
41 15 Bir** Benzin pompası
42 15 Bir** Motor # 3
43 10 A** Alternatör
44 10 A** Gecikmeli aksesuar
45 10 A** PCM
46 25A** korna çalmak
47 15 Bir** Motor # 1
48 Diyot klima debriyajı
49 15 Bir** klima debriyajı
50 15A** Kırmızı ışıklar
51 10 A** kapüş10
52 30A** Arka buz çözücü
53 Diyot PCM
54 10 A** geciktirici PCM
55 – Kullanılmamış
56 20A** Radyo
57 20A** Kapağın kilidini açma
58 15A** Sis farları
59 30A** SJB # 5 (Gösterge paneli sigorta kutusu)
60 – Kullanılmamış
61 20A** Güç noktası # 1 (Gösterge Tablosu)
62 20A** SJB # 7 (Gösterge paneli sigorta kutusu)
63 30A** SJB # 6 (Gösterge paneli sigorta kutusu)
64 20A** Powerpoint #2 (K10sol)
65 30A** ABS # 2
66 – Kullanılmamış
67 30A** SJB # 4 (Gösterge paneli sigorta kutusu)
68 20A** Ateşleme
* Kartuş sigortalar
** Mini sigortalar



2006

Yolcu bölmesi

İç sigorta kutusu şeması: Ford Mustang (2006)

Yolcu bölmesindeki sigorta yerleşimi (2006)

Numara. amper Tanım
1 Mini röle Aksesuar gecikmesi # 1
2 – Kullanılmamış
3 10 A Silecek gücü
4 5A Elektrikli Aynalar
5 – Kullanılmamış
6 5A Aksesuar gecikme akışı
7 10 A Aşırı hız iptali
8 10 A Küme, Veri Bağlantısı Bağlayıcısı (DLC)
9 – Kullanılmamış
10 5A İzinsiz giriş tespit modülü (ISM), Klima
11 – Kullanılmamış
12 5A Klima, Ateşleme
13 – Kullanılmamış
14 5A Klima döngüsü anahtarı
15 10 A Güç açma/kapama freni (BOO)
16 5A Grup
17 10 A Emniyet K10trol Modülü (RCM), Yolcu Yolcu Algılama Sistemi (PODS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI)
18 10 A Kilitlenmeyi Önleyici Fren Sistemi (ABS), Pozitif Karter Havalandırması (PCV) Valf Isıtıcısı, Ateşleme
19 5A Güç Aktarma Organı K10trol Modülü (PCM) Rölesi, Pasif Hırsızlık Caydırma Sistemi (PATS)
20 10 A Radyo (Başlat)
21 10 A Marş rölesi
Makine bölümü

Kaputun altındaki sigorta kutusu şeması: Ford Mustang (2006)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2006)

Numara. amper Tanım
1 – Kullanılmamış
2 30A* Klima fanı
3 40A* Fan
4 30A* Giriş
5 30A* Sürücü ön cam motoru
6 30A* Arka amplifikatör (Shaker 1000 radyo)
7 30A* Yolcu ön cam motoru
8 40A* Kilitlenmeyi Önleyici Fren Sistemi (ABS) # 1
9 30A* Arka amplifikatör (Shaker 1000 radyo)
10 30A* Ön cam silecekleri
11 30A* Sürücünün arka cam motoru (sadece Cabrio)
12 30A* Yolcu arka cam motoru (sadece Cabrio)
13 40A* kapüş10
14 30A* Oturma yeri
15 – Kullanılmamış
16 30A* Ön amplifikatör (Shaker 500 radyo)
20 Mini röle PCM #2
21 mikro röle Benzin pompası
22 Mini röle Giriş
23 mikro röle PCM #1
24 mikro röle klima debriyajı
25 Mini röle Soğutma fanı (yüksek hız)
26 Mini röle korna çalmak
27 mikro röle Kırmızı ışıklar
28 Mini röle Soğutma fanı (düşük hız)
29 Mini röle Arka buz çözücü
30 mikro röle Sis farları
31 Mini röle Capote (Yukarı)
32 Mini röle Klima fanı
33 Mini röle Başlık (Alt)
34 mikro röle Bagaj kapağı
35 – Kullanılmamış
36 – Kullanılmamış
37 – Kullanılmamış
38 – Kullanılmamış
39 – Kullanılmamış
40 15 Bir** Motor # 2
41 15 Bir** Benzin pompası
42 15 Bir** Motor # 3
43 10 A** Alternatör
44 10 A** Gecikmeli aksesuar
45 10 A** PCM
46 25A** korna çalmak
47 15 Bir** Motor # 1
48 Diyot klima debriyajı
49 15 Bir** klima debriyajı
50 15A** Kırmızı ışıklar
51 10 A** kapüş10
52 30A** Arka buz çözücü
53 Diyot PCM
54 10 A** geciktirici PCM
55 – Kullanılmamış
56 20A** Radyo
57 20A** Kapağın kilidini açma
58 15A** Sis farları
59 30A** SJB # 5 (Gösterge paneli sigorta kutusu)
60 – Kullanılmamış
61 20A** Güç noktası # 1 (Gösterge Tablosu)
62 20A** SJB # 7 (Gösterge paneli sigorta kutusu)
63 30A** SJB # 6 (Gösterge paneli sigorta kutusu)
64 20A** Powerpoint #2 (K10sol)
65 30A** ABS # 2
66 – Kullanılmamış
67 30A** SJB # 4 (Gösterge paneli sigorta kutusu)
68 20A** Ateşleme
* Kartuş sigortalar
** Mini sigortalar



2007

Yolcu bölmesi

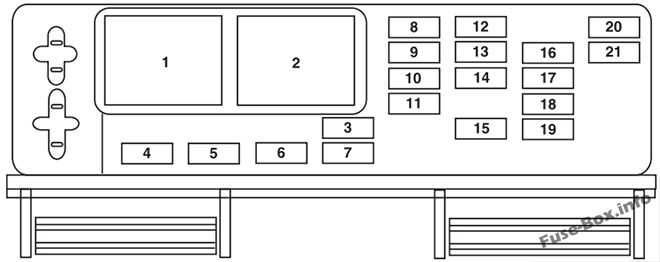

İç sigorta kutusunun şeması: Ford Mustang (2007)

Yolcu bölmesindeki sigorta yerleşimi (2007)

Numara. amper Tanım
1 Mini röle Aksesuar gecikmesi # 1
2 – Kullanılmamış
3 10 A Silecek / fan motoru güç rölesi
4 5A Elektrikli Aynalar
5 – Kullanılmamış
6 5A Aksesuar gecikme akışı
7 10 A Elektrokromik ayna
8 10 A Küme, Veri Bağlantısı Bağlayıcısı (DLC)
9 – Kullanılmamış
10 5A İzinsiz giriş tespit modülü (ISM), Klima
11 – Kullanılmamış
12 5A Klima, Ateşleme
13 – Kullanılmamış
14 5A Klima döngüsü anahtarı
15 10 A Güç açma/kapama freni (BOO)
16 5A Grup
17 10 A Emniyet K10trol Modülü (RCM), Yolcu Yolcu Algılama Sistemi (PODS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI)
18 10 A Kilitlenmeyi Önleyici Fren Sistemi (ABS)
19 5A Güç Aktarma Organı K10trol Modülü (PCM) Rölesi, Pasif Hırsızlık Caydırma Sistemi (PATS), Gösterge Paneli Hava Yastığı Uyarı Işığı
20 10 A Radyo (Başlat)
21 10 A Marş rölesi
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Mustang (2007)



Elektrik dağıtım kutusundaki sigorta yerleşimi (2007)

Numara. amper Tanım
1 – Kullanılmamış
2 30A* Klima fanı
3 40A* Fan
4 30A* Giriş
5 30A* Sürücü ön cam motoru
6 30A* Arka amplifikatör (Shaker 1000 radyo)
7 30A* Yolcu ön cam motoru
8 40A* Kilitlenmeyi Önleyici Fren Sistemi (ABS) # 1
9 30A* Arka amplifikatör (Shaker 1000 radyo)
10 30A* Ön cam silecekleri
11 30A* Sürücünün arka cam motoru (sadece Cabrio)
12 30A* Yolcu arka cam motoru (sadece Cabrio)
13 40A* kapüş10
14 30A* Sürücü koltuğu
15 30A* Yolcu koltuğu
16 30A* Ön amplifikatör (Shaker 500 radyo)
20 Mini röle PCM
21 mikro röle Benzin pompası
22 Mini röle Giriş
23 – Kullanılmamış
24 mikro röle klima debriyajı
25 Mini röle Soğutma fanı (yüksek hız)
26 Mini röle korna çalmak
27 mikro röle Kırmızı ışıklar
28 Mini röle Soğutma fanı (düşük hız)
29 Mini röle Arka buz çözücü
30 mikro röle Sis farları
31 Mini röle Capote (Yukarı)
32 Mini röle Klima fanı
33 Mini röle Başlık (Alt)
34 mikro röle Bagaj kapağı
39 15A** Motor # 4
40 15A** Motor # 2
41 15 Bir** Benzin pompası
42 15 Bir** Motor # 3
43 10 A** Alternatör
44 10 A** Gecikmeli aksesuar
45 10 A** PCM
46 25A** korna çalmak
47 15 Bir** Motor # 1
48 Diyot klima debriyajı
49 15 Bir** klima debriyajı
50 15A** Kırmızı ışıklar
51 10 A** kapüş10
52 30A** Arka buz çözücü
53 Diyot PCM
54 – Kullanılmamış
55 – Kullanılmamış
56 20A** Radyo, SDARS
57 20A** Kapağın kilidini açma
58 15A** Sis farları
59 30A** SJB # 5 (Yolcu bölmesi sigorta kutusu)
60 – Kullanılmamış
61 20A** Güç noktası # 1 (Gösterge Tablosu)
62 20A** SJB #7 (Yolcu bölmesi sigorta kutusu)
63 30A** SJB # 6 (Yolcu bölmesi sigorta kutusu)
64 20A** Powerpoint #2 (K10sol)
65 30A** ABS # 2
66 25A** Isıtmalı koltuklar
67 30A** SJB # 4 (Yolcu bölmesi sigorta kutusu)
68 20A** Ateşleme
* Kartuş sigortalar
** Mini sigortalar



2008

Yolcu bölmesi

İç sigorta kutusu şeması: Ford Mustang (2008)

Yolcu bölmesindeki sigorta yerleşimi (2008)

Numara. amper Tanım
1 Mini röle Aksesuar gecikmesi # 1
2 – Kullanılmamış
3 10 A Silecek / fan motoru güç rölesi
4 5A Elektrikli Aynalar
5 – Kullanılmamış
6 5A Aksesuar gecikme akışı
7 10 A Elektrokromik dikiz aynası / Ortam aydınlatması
8 10 A Küme, Veri Bağlantısı Bağlayıcısı (DLC)
9 – Kullanılmamış
10 5A İzinsiz giriş tespit modülü (ISM), Klima
11 – Kullanılmamış
12 5A Klima, Ateşleme
13 – Kullanılmamış
14 5A Klima döngüsü anahtarı
15 10 A Güç açma/kapama freni (BOO)
16 5A Grup
17 10 A Emniyet K10trol Modülü (RCM), Yolcu Yolcu Algılama Sistemi (PODS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI)
18 10 A Kilitlenmeyi Önleyici Fren Sistemi (ABS)
19 5A Güç Aktarma Organı K10trol Modülü (PCM) Rölesi, Pasif Hırsızlık Caydırma Sistemi (PATS), Gösterge Paneli Hava Yastığı Uyarı Işığı
20 10 A Radyo (Başlat)
21 10 A Marş rölesi
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Mustang (2008)



Elektrik dağıtım kutusundaki sigorta yerleşimi (2008)

Numara. amper Tanım
1 – Kullanılmamış
2 30A* Klima fanı
3 40A* Fan
4 30A* Giriş
5 30A* Sürücü ön cam motoru
6 30A* Arka amplifikatör (Shaker 1000 radyo)
7 30A* Yolcu ön cam motoru
8 40A* Kilitlenmeyi Önleyici Fren Sistemi (ABS) # 1
9 30A* Arka amplifikatör (Shaker 1000 radyo)
10 30A* Ön cam silecekleri
11 30A* Sürücünün arka cam motoru (sadece Cabrio)
12 30A* Yolcu arka cam motoru (sadece Cabrio)
13 40A* kapüş10
14 30A* Sürücü koltuğu
15 30A* Yolcu koltuğu
16 30A* Ön amplifikatör (Shaker 500 radyo)
20 Mini röle PCM
21 mikro röle Benzin pompası
22 mikro röle Giriş
23 – Kullanılmamış
24 mikro röle klima debriyajı
25 Mini röle Soğutma fanı (yüksek hız)
26 mikro röle korna çalmak
27 mikro röle Kırmızı ışıklar
28 Mini röle Soğutma fanı (düşük hız)
29 Mini röle Arka buz çözücü
30 mikro röle Sis farları
31 Mini röle Capote (Yukarı)
32 Mini röle Klima fanı
33 Mini röle Başlık (Alt)
34 mikro röle Bagaj kapağı
39 15A** Motor # 4
40 15A** Motor # 2
41 15 Bir** Benzin pompası
42 15 Bir** Motor # 3
43 10 A** Alternatör
44 10 A** Gecikmeli aksesuar
45 10 A** PCM
46 25A** korna çalmak
47 15 Bir** Motor # 1
48 Diyot klima debriyajı
49 15 Bir** klima debriyajı
50 15A** Kırmızı ışıklar
51 10 A** kapüş10
52 30A** Arka buz çözücü
53 Diyot PCM
54 20A** Phare HID mastarı
55 20A** Sağ HID far
56 20A** Radyo, SOARS
57 20A** Kapağın kilidini açma
58 15A** Sis farları
59 30A** SJB # 5 (Yolcu bölmesi sigorta kutusu)
60 – Kullanılmamış
61 20A** Güç noktası # 1 (Gösterge Tablosu)
62 20A** SJB #7 (Yolcu bölmesi sigorta kutusu)
63 30A** SJB # 6 (Yolcu bölmesi sigorta kutusu)
64 20A** Powerpoint #2 (K10sol)
65 30A** ABS # 2
66 25A** Isıtmalı koltuklar
67 30A** SJB # 4 (Yolcu bölmesi sigorta kutusu)
68 20A** Ateşleme
* Kartuş sigortalar
** Mini sigortalar
HID farlı yardımcı röle

HID farlı yardımcı röle: Ford Mustang (2008)

Numara. Tanım
1 Phare HID mastarı
2 Sağ HID far
3 Kullanılmamış
4 Kullanılmamış



2009

Yolcu bölmesi

İç sigorta kutusunun şeması: Ford Mustang (2009)

Yolcu bölmesindeki sigorta yerleşimi (2009)

Numara. amper Korumalı devreler
1 Mini röle Aksesuar gecikmesi # 1
2 – Kullanılmamış
3 10 A Silecek / fan motoru güç rölesi
4 5A Elektrikli Aynalar
5 – Kullanılmamış
6 5A Aksesuar gecikme akışı
7 10 A Elektrokromik dikiz aynası / Ortam aydınlatması
8 10 A Küme, Veri Bağlantısı Bağlayıcısı (DLC)
9 – Kullanılmamış
10 5A İzinsiz giriş tespit modülü (ISM), Klima
11 – Kullanılmamış
12 5A Klima, Ateşleme
13 – Kullanılmamış
14 5A Klima döngüsü anahtarı
15 10 A Güç açma/kapama freni (BOO)
16 5A Grup
17 10 A Emniyet K10trol Modülü (RCM), Yolcu Yolcu Algılama Sistemi (PODS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI)
18 10 A Kilitlenmeyi Önleyici Fren Sistemi (ABS)
19 5A Güç Aktarma Organı K10trol Modülü (PCM) Rölesi, Pasif Hırsızlık Caydırma Sistemi (PATS), Gösterge Paneli Hava Yastığı Uyarı Işığı
20 10 A Radyo (Başlat)
21 10 A Marş rölesi
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Mustang (2009)



Güç dağıtım kutusundaki sigorta tahsisi (2009)

Numara. amper Korumalı devreler
1 – Kullanılmamış
2 30A* Klima fanı
3 40A* Fan
4 30A* Giriş
5 30A* Sürücü ön cam motoru
6 30A* Arka amplifikatör (Shaker 1000 radyo)
7 30A* Yolcu ön cam motoru
8 40A* Kilitlenmeyi Önleyici Fren Sistemi (ABS) # 1
9 30A* Arka amplifikatör (Shaker 1000 radyo)
10 30A* Ön cam silecekleri
11 30A* Sürücünün arka cam motoru (sadece Cabrio)
12 30A* Yolcu arka cam motoru (sadece Cabrio)
13 40A* kapüş10
14 30A* Sürücü koltuğu
15 30A* Yolcu koltuğu
16 30A* Ön amplifikatör (Shaker 500/1000 radyo)
20 Mini röle PCM
21 mikro röle Benzin pompası
22 mikro röle Giriş
23 – Kullanılmamış
24 mikro röle klima debriyajı
25 Mini röle Soğutma fanı (yüksek hız)
26 mikro röle korna çalmak
27 mikro röle Kırmızı ışıklar
28 Mini röle Soğutma fanı (düşük hız)
29 Mini röle Arka buz çözücü
30 mikro röle Sis farları
31 Mini röle Capote (Yukarı)
32 Mini röle Klima fanı
33 Mini röle Başlık (Alt)
34 mikro röle Bagaj kapağı
39 15A** Motor # 4
40 15A** Motor # 2
41 15 Bir** Benzin pompası
42 15A** Motor # 3
43 10 A** Alternatör
44 10 A** Gecikmeli aksesuar
45 10 A** PCM
46 25A** korna çalmak
47 15 Bir** Motor # 1
48 – Kullanılmamış
49 15 Bir** klima debriyajı
50 15A** Kırmızı ışıklar
51 10 A** kapüş10
52 30A** Arka buz çözücü
53 Diyot PCM
54 20A** Phare HID mastarı
55 20A** Sağ HID far
56 20A** Radyo, SOARS
57 20A** Kapağın kilidini açma
58 15A** Sis farları
59 30A** SJB # 5 (Yolcu bölmesi sigorta kutusu)
60 – Kullanılmamış
61 20A** Güç noktası # 1 (Gösterge Tablosu)
62 20A** SJB #7 (Yolcu bölmesi sigorta kutusu)
63 30A** SJB # 6 (Yolcu bölmesi sigorta kutusu)
64 20A** Powerpoint #2 (K10sol)
65 30A** ABS # 2
66 25A** Isıtmalı koltuklar
67 30A** SJB # 4 (Yolcu bölmesi sigorta kutusu)
68 20A** Ateşleme
* Kartuş sigortalar
** Mini sigortalar
HID farlı yardımcı röle

HID farlı yardımcı röle: Ford Mustang (2009)

Numara. Tanım
1 Phare HID mastarı
2 Sağ HID far
3 Kullanılmamış
4 Kullanılmamış
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
