Sigorta düzeni Ford Mustang 1998-2004
Yolcu bölmesi sigorta kutusu

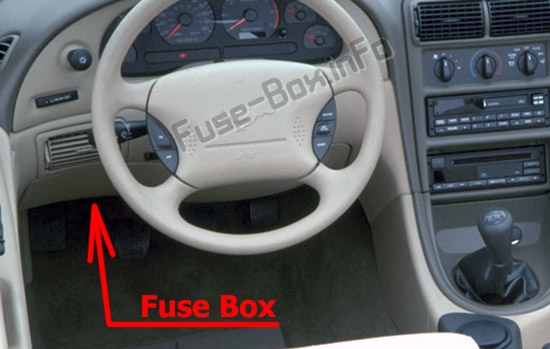

Sigorta kutusu konumu
Sürücü tarafındaki gösterge panelinin altında bulunur.

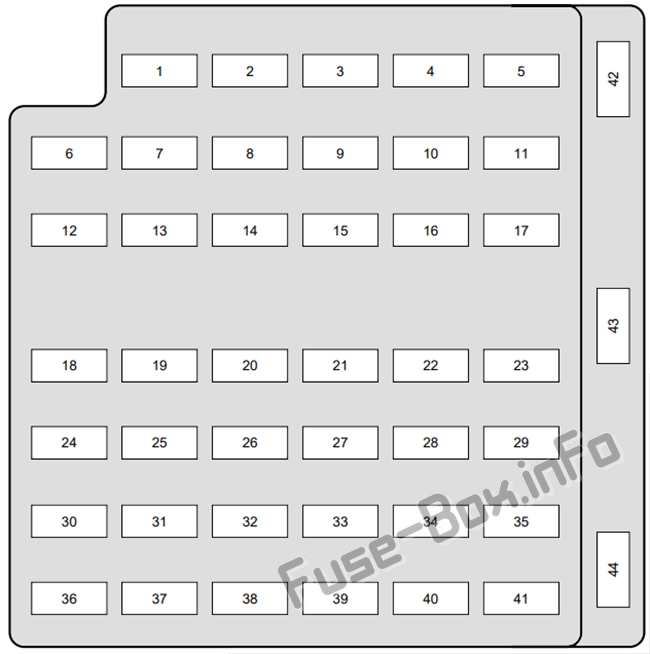

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | çakmak |
| 2 | 20A | Motor k10trolleri |
| 3 | – | Kullanılmamış |
| 4 | 10 A | Sağ kısa huzme |
| 5 | 15A | Gösterge paneli, çekiş k10trol anahtarı |
| 6 | 20A | Marş rölesi |
| 7 | 15A | GEM, İç mekan lambaları |
| 8 | 20A | Motor k10trolleri |
| 9 | – / 30A | 1998-2001: Kullanılmıyor 2002-2004: Mach 460 subwoofer’lar |
| 10 | 10 A | Sol kısa far |
| 11 | 15A | Acil durum ışıkları |
| 12 | – / 2A | 1998-2003: Kullanılmıyor 2004: Isıtmalı PCV |
| 13 | 15A | Elektr10ik yanıp sönme |
| 14 | – | Kullanılmamış |
| 15 | 15A | Elektrikli bel |
| 16 | – | Kullanılmamış |
| 17 | 15A | Hız k10trol servosu, vites kilidi aktüatörü |
| 18 | 15A | Elektr10ik yanıp sönme |
| 19 | 15A | Elektrikli ayna anahtarı, GEM, Hırsızlığa karşı röle, Elektrikli kapı kilitleri, Kapı aralık anahtarları |
| 20 | 15A | Cabrio üst anahtarı |
| 21 | 5A | Gösterge paneli ve motor k10trol hafızası |
| 22 | – | Kullanılmamış |
| 23 | 15A | Klima debriyajı, buğu çözücü anahtarı |
| 24 | 30A | Klima fan motoru |
| 25 | 25A | Bagaj bölmesi kapağının kilidinin açılması |
| 26 | 30A | Silecek / yıkayıcı motoru, silecek rölesi |
| 27 | 25A | Radyo |
| 28 | 15A | GEM, aşırı hız iptal anahtarı |
| 29 | 15A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 30 | 15A | Gündüz çalışan ışık modülü (DRL) |
| 31 | 10 A | Veri bağlantısı bağlayıcısı |
| 32 | 15A | Radyo, CD çalar, GEM |
| 33 | 15A | Fren lambası anahtarı, hız k10trolünü devre dışı bırakma anahtarı |
| 34 | 20A | Gösterge paneli, CCRM, veri bağlantısı k10ektörü, Securilock alıcı-verici modülü |
| 35 | 15A | Vites kilidi aktüatörü, güç aktarma sistemi k10trol modülü (PCM), hız k10trol servosu, ABS modülü |
| 36 | 15A | Hava yastığı k10trol modülü |
| 37 | 10 A | Ayarlanabilir aydınlatma |
| 38 | 20A | Kırmızı ışıklar |
| 39 | 5A | TASARRUF |
| 40 | – | Kullanılmamış |
| 41 | 15A | Fren lambası |
| 42 | – | Kullanılmamış |
| 43 | 20A (CB) | Elektrikli camlar |
| 44 | – | Kullanılmamış |
Motor bölmesi sigorta kutusu

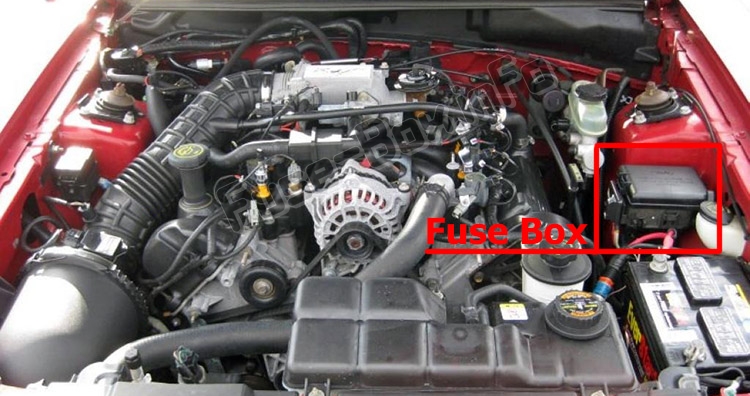

Sigorta kutusu konumu

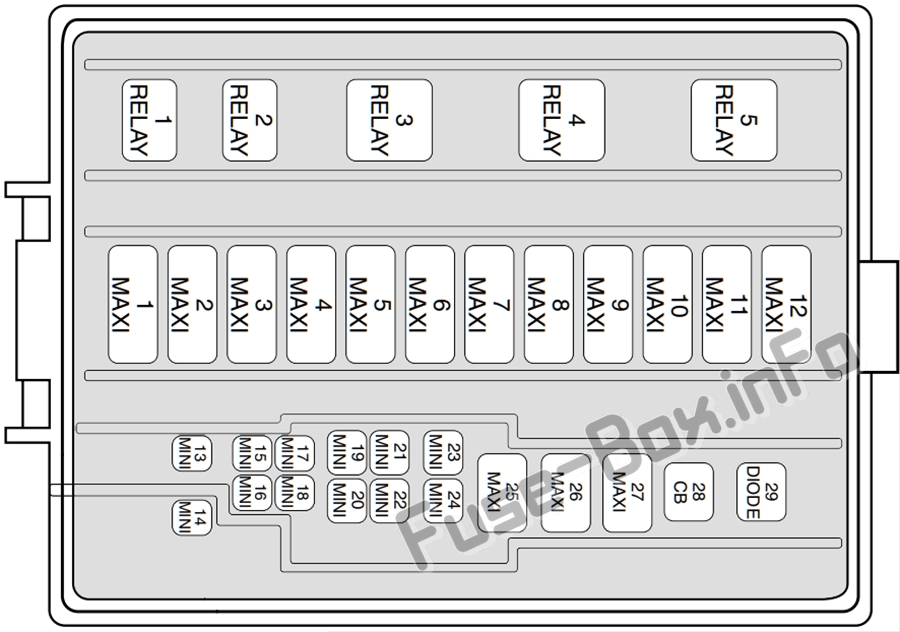

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amper | Tanım |
|---|---|---|
| röle 1 | – | Sis farlarının kesilmesi |
| röle 2 | – | Aralıklı silecek |
| röle 3 | – | HI / LO silecek |
| röle 4 | – | Giriş |
| röle 5 | – | Sis farları |
| 1 | 50A (4,6L) 30A CB (3,8L) |
Elektrikli soğutma fanı motoru |
| 2 | 30A | Farlar |
| 3 | 40A | Marş rölesi, k10tak anahtarı |
| 4 | 40A | K10tak anahtarı |
| 5 | 40A | K10tak anahtarı |
| 6 | 40A | Gösterge paneli, güç aktarma sistemi k10trol modülü (PCM) |
| 7 | 30A | 1998-2003: İkincil hava enjeksiy10u (yalnızca 3,8 L) 2004: Kullanılmıyor |
| 8 | 50A | Modül ABS |
| 9 | 20A | Yardımcı güç çıkışı |
| 10 | 30A | Park lambaları |
| 11 | 30A | Arka cam buz çözme k10trolü |
| 12 | 40A | 1998-2003: elektrikli camlar, elektrikli kilitler 2004: elektrikli kilitler |
| 13 | – / 30A | 1998-2001: Kullanılmıyor 2002-2004: Sol amplifikatörler MACH 1000 |
| 14 | 20A | Benzin pompası |
| 15 | 10A/30A | 1998-2001: Radyo 2002-2004: düz amplifikatörler MACH 1000 |
| 16 | 20A | korna çalmak |
| 17 | 20A | Kilitlenme önleyici fren sistemi |
| 18 | 25A | Elektrikli Koltuklar |
| 19 | – / 10 A | 1998-2002: Kullanılmıyor 2003-2004: Intercooler pompası (yalnızca Cobra) |
| 20 | 20A | Jeneratör (Alternatör) |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 20A | Klima basıncı |
| 25 | – | Kullanılmamış |
| 26 | 30A | PCM |
| 27 | 20A | Gündüz sürüş farı modülü (DRL), sis farı rölesi |
| 28 | 25A devre kesici | kapüş10 |
| 29 | Diyot | 1998-2003: Cabrio üst devre kesici 2004: Kullanılmıyor |
