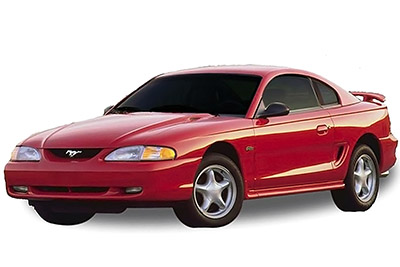

Bu yazıda, yüz gerdirmeden önceki dördüncü nesil Ford Mustang’i, 1996’dan 1997’ye kadar ele alıyoruz. Burada
Sigorta düzeni Ford Mustang 1996-1997
Sigorta kutusu konumu
Yolcu bölmesi

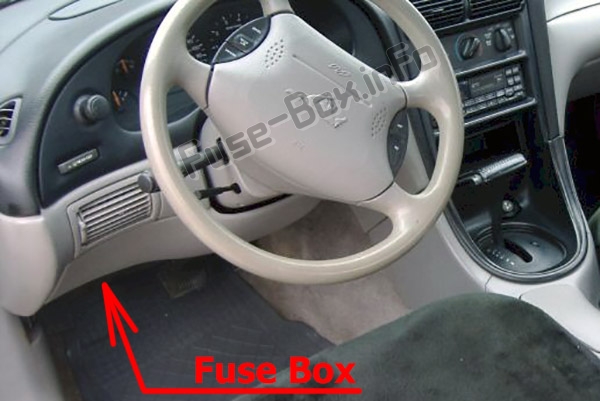

Sigorta paneli, sürücü tarafı gösterge panelinin altında bulunur.

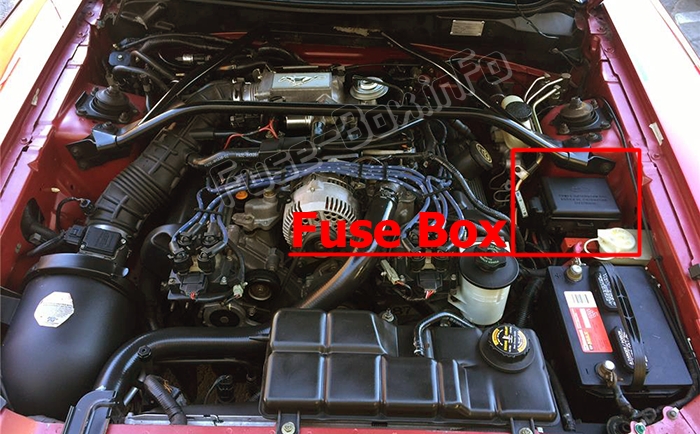

Makine bölümü
Sigorta kutusu şemaları
1996
Yolcu bölmesi

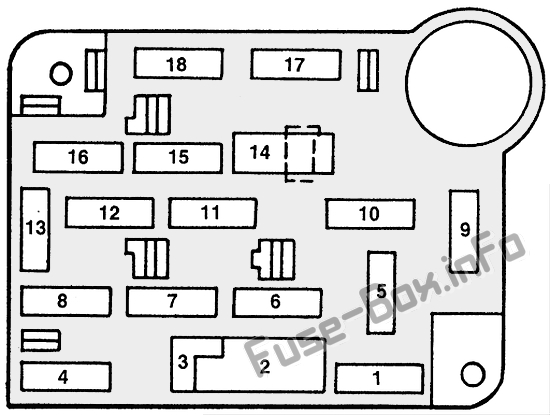

Yolcu bölmesindeki sigorta yerleşimi (1996)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A | yanıp söner; Acil durum ışıkları; Hava yastığı modülü; DRL modülü; Aşırı hız iptali; Fren değiştirme solenoidi; Isıtmalı arkadan aydınlatmalı röle bobini; Dönş. üst röle bobini; Ilium, giriş modülü (kesim) |
| 2 | 30A | Ön cam silecek ve yıkama sistemleri |
| 4 | 10 A | Hava yastığı modülü (yardımcı güç kaynağı) |
| 5 | 15A | Far anahtarı; Dış mekan lambaları; Küme aslan. |
| 6 | 15A | Saat (ilium.); Hız k10trol amplifikatörü; Klima debriyaj bobini; RKE modülü (kesme); Hırsızlığa karşı koruma modülü (kesme) |
| 7 | 10 A | karın kasları |
| 8 | 10 A | K10taktaki anahtarlar için zil; Nezaket lambaları; Motor bölmesi ışığı; Torpido gözü lambası; Güç Aynaları ; Radyo (MCM); Gösterge paneli (MCM); Saat; Bagaj lambası; Hırsızlığa karşı koruma (kapı açık işareti) |
| 9 | 15A | Tehlike uyarısı; Stop lambaları ; Zemin. |
| 10 | 15A | IMRC (yalnızca Kobra) |
| 11 | 15A | Radyo |
| 12 | 20A (CB) | Güverte kapağının kilidinin açılması; Kapı kilitleri |
| 13 | 10 A | Gösterge Paneli; aydınlatma lambaları; ilium PRNDL.; İly10 kül tablası. |
| 14 | 20A (CB) | Elektrikli camlar |
| 15 | 10 A | Düşük yağ seviyesi modülü; Düşük soğutma sıvısı seviyesi modülü; Emniyet kemeri zili; Grup uyarı lambaları; Küme göstergeleri |
| 16 | 20A | Geçiş için flaş; Sis farları; Hırsızlığa karşı koruma modülü; farlar; Lambaları gönder |
| 17 | 30A | Klima ve ısıtma fan motoru |
| 18 | 20A | jeneratör uyarı lambaları; AET. pwr. röle bobini |
Makine bölümü

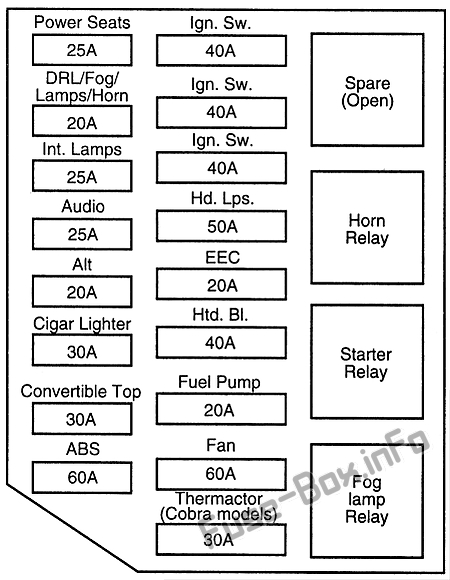

Motor bölmesindeki sigorta yerleşimi (1996)
| Soyadı | amper | Tanım |
|---|---|---|
| IGN Yazılımı | 40A | yanıp söner; Acil durum ışıkları; hava yastığı modülü; DRL modülü; Aşırı hız iptali; Fren değiştirme solenoidi; Isıtmalı arka ışık röle bobini; Cabrio üst röle bobini; Işıklı giriş modülü (kesme); HEGO (yalnızca 4.6L); ABDOS; Düşük yağ seviyesi modülü; Düşük soğutma sıvısı seviyesi modülü; Emniyet kemeri zili; Grup uyarı lambaları; Küme göstergeleri; Vites değiştirme modülü (yalnızca 4,6 L); jeneratör uyarı lambaları; CEE güç rölesi bobini; Ateşleme bobini; TFI modülü (yalnızca 4.6L); Marş rölesi |
| IGN Yazılımı | 40A | Ön cam yıkama ve silecek sistemleri; Saat (aydınlatma); Hız k10trol amplifikatörü; Klima debriyaj bobini; RKE modülü (kesme); Hırsızlık önleme modülü (durdurma); Radyo; Elektrikli camlar |
| arkadan aydınlatmalı hdd | 40A | Arka cam buz çözme |
| Benzin pompası | 20A | Elektrikli yakıt pompası |
| IGN Yazılımı | 40A | Klima ve ısıtma fan motoru |
| Fan | 60A | Elek, sürücü fanı |
| lps HD | 50A | farlar; Hava yastığı modülü (yardımcı güç kaynağı); K10tak anahtarı için zil; Nezaket lambaları; Motor bölmesi ışığı; Torpido gözü lambası; Güç Aynaları ; Radyo (MCM); Gösterge paneli (MCM); Saat; Bagaj lambası; Hırsızlığa karşı koruma (kapı açık imza); Geçiş için flaş; farlar; Lambaları yayınlayın; Güverte kapağının kilidinin açılması; Kapı kilitleri |
| Orta ve Doğu Avrupa | 20A | AET gücü |
| karın kasları | 60A | ABS Fren sistemi |
| Elektrikli Koltuklar | 25A | Elektrikli Koltuklar |
| DRL | 20A | gün yangınları |
| Int. lambalar | 25A | İç mekan lambaları |
| SES | 25A | Radyo amplifikatörü; Subwoofer Amplifikatörü |
| HER ŞEY | 20A | Jeneratör regülatörü |
| çakmak | 30A | çakmak; priz |
| kapüş10 | 30A (CB) | kapüş10 |
| termaktör | 30A | Thermactor (Cobra modelleri) |
1997
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (1997)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A | Hava yastığı teşhis modülü; Vites kilidi aktüatörü; Elektr10ik yanıp sönen ışık; Arka cam buz çözücü k10trol anahtarı; Gün yangınları; Şanzıman k10trol anahtarı; Cabrio üst anahtarı; Acil durum lambası anahtarı; İletim menzil sensörü (TR) |
| 2 | 30A | Aralıklı silecek / yıkayıcı (modül ve motor) |
| 4 | 10 A | Hava yastığı sistemi |
| 5 | 15A | Ana şalter |
| 6 | 15A | Hız k10trol amplifikatörü; Uyarı zili; Saat; A/C ısıtıcı k10trol tertibatı; Hırsızlığa karşı k10trol modülü; Uzaktan anahtarsız giriş modülü |
| 7 | 10 A | Kilitlenme önleyici fren sistemi |
| 8 | 10 A | Nezaket lambaları; Radyo; Elektrikli ayna; Uzaktan Anahtarsız Giriş; Saat |
| 9 | 15A | Fren açma/kapama anahtarı (BOO); Fren basınç anahtarı; Elektr10ik yanıp sönme |
| 10 | 15A | Emme Manifoldu Ray K10trolü (MRC) |
| 11 | 15A | Radyo |
| 12 | 20 (SB) | Elektrikli kapı kilitleme; Uzaktan anahtarsız giriş (RKE); Bagaj kapağı açma anahtarı |
| 13 | 10 A | Gösterge aydınlatması |
| 14 | 20 (SB) | Elektrikli camlar |
| 15 | 10 A | Gösterge grubu; Uyarı zili; Hava yastığı teşhis modülü |
| 16 | 20A | Hırsızlık önleme sistemi; Geçiş için flaş; Pasif hırsızlık önleme sistemi |
| 17 | 30A | Isıtma Klima |
| 18 | 20A | Gösterge grubu; PATS; Sabit k10trol röle modülü; Ateşleme sistemi |
Makine bölümü

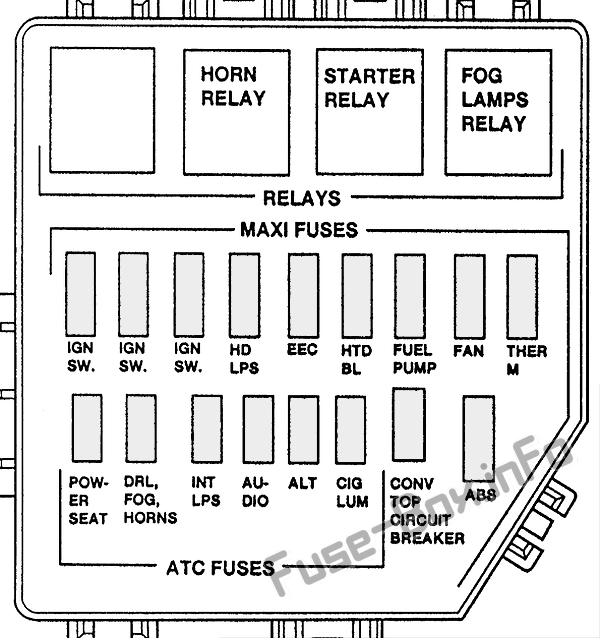

Motor bölmesindeki sigorta yerleşimi (1997)
| Soyadı | amper | Tanım |
|---|---|---|
| IGN Yazılımı | 40A | K10tak anahtarı; Marş rölesi |
| IGN Yazılımı | 40A | K10tak anahtarı |
| IGN Yazılımı | 40A | K10tak anahtarı |
| LPS HD | 50A | Dış mekan lambaları; I/P sigorta paneli |
| Orta ve Doğu Avrupa | 20A | Güç aktarma sistemi k10trol modülü; Sabit k10trol röle modülü |
| HTD BL | 40A | Arka cam buz çözme |
| BENZİN POMPASI | 20A | Benzin pompası |
| FAN | 60A | Elektrikli soğutma fanı motoru |
| karın kasları | 60A | Kilitlenme önleyici fren sistemi |
| DÖNŞ.ÜST | 30A (CB) | Cabrio çatı; Röleyi kaldırın ve indirin |
| G SPST | 30A | çakmak; Yardımcı güç çıkışı |
| HER ŞEY | 20A | Voltaj jeneratörü / regülatörü |
| SES | 25A | Radyo |
| INT LPS | 25A | Fren açma/kapama anahtarı; Fren basınç anahtarı |
| DRL, SİS, ALARMLAR | 20A | Boynuzlar; Sis farları; gün yangınları |
| ELEKTRİKLİ KOLTUKLAR | 25A | Sol güç; bel koltuğu anahtarı; Elektrikli Koltuklar |
| TERMİ | 30A | Hava enjeksiy10 reaksiy10 baypası (AIRB); Hava enjeksiy10 reaksiy10 rölesi (AIR) |
