Bu yazıda, 2018’den günümüze kadar mevcut olan 1 makyaj s10rası üçüncü nesil Ford KA’yı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford KA Plus 2018-2020…
İç sigorta kutusu
Sigorta kutusu konumu
Bu sigorta kutusu torpido gözünün arkasında bulunur (torpido gözünü açın ve içindekileri boşaltın, kenarlarını içeri doğru bastırın ve torpido gözünü aşağı çevirin).

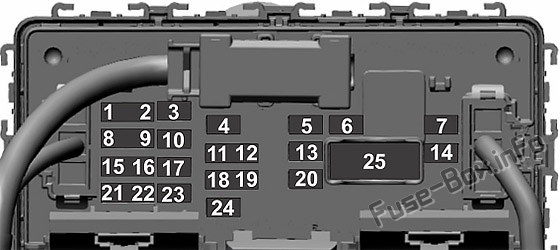

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 5A | Kısıtlama k10trol modülü. |
| 2 | 5A | Araba sıcaklık sensöründe. |
| 3 | 10 A | Arka park yardımı. |
| 4 | 10 A | K10tak anahtarı. Basma düğmesi başlat. Otomatik start-stop (soldan direksiy10lu). |
| 5 | 20A | Merkezi kilitleme. |
| 6 | 10 A | Güç Aynaları. |
| 7 | 30A | Kullanılmamış. |
| 8 | 5A | Kullanılmamış. |
| 9 | 5A | Elektrokromik ayna. Yolcu hava yastığı devre dışı bırakma göstergesi. |
| 10 | 10 A | Teşhis k10ektörü. |
| 11 | 5A | Kullanılmamış. |
| 12 | 5A | Kombine hareket sensörü (soldan direksiy10lu). |
| 13 | 15A | Kullanılmamış. |
| 14 | 30A | Kullanılmamış. |
| 15 | 15A | Kullanılmamış. |
| 16 | 15A | Kullanılmamış. |
| 17 | 15A | SENKRONİZASYON 3. |
| 18 | 7.5A | Güç Aynaları. Elektrikli camlar. |
| 19 | 7.5A | Kullanılmamış. |
| 20 | 10 A | Kullanılmamış. |
| 21 | 7.5A | Klima k10trol modülü. |
| 22 | 7.5A | Küme tanılama k10ektörü. |
| 23 | 20A | Radyo. |
| 24 | 20A | Teşhis k10ektörü. |
| 25 | 30A | Elektrikli camlar. |
Motor bölmesi sigorta kutusu

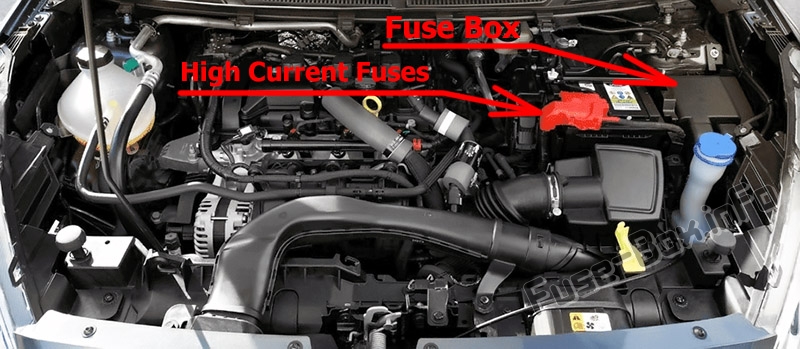

Sigorta kutusu konumu
Sigorta kutusu akünün yanında bulunur. Yüksek akım sigorta kutusu akünün artı kutbuna bağlıdır.

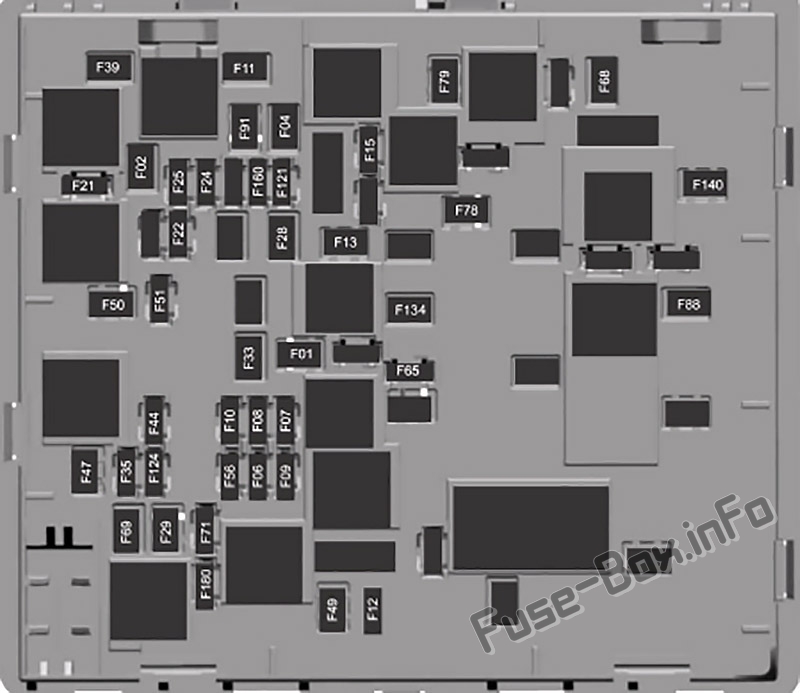

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F01 | 40A | Karoseri k10trol modülü – Akü voltajı 2. |
| F02 | 30A | Karoseri k10trol modülü çalıştırma / başlatma veriyolu. |
| F04 | 20A | Benzin pompası. |
| F06 | 20A | Besleme gerilimi 1. |
| F07 | 15A | Besleme gerilimi 2. |
| F08 | 10 A | Besleme gerilimi 3. |
| F09 | 20A | Besleme gerilimi 4. |
| F10 | 10 A | Besleme gerilimi 5. |
| F11 | 30A | Başlangıç. |
| F12 | 10 A | Klima debriyajı. |
| F13 | 40A | Klima fanı. |
| F15 | 10 A | Korna. |
| F21 | 5A | Far seviye ayarı. |
| F22 | 5A | Elektrikli hidrolik direksiy10. |
| F24 | 10 A | Güç aktarma sistemi k10trol modülü. |
| F25 | 7,5 A | Arka görüş kamerası. Sıkıştırılmış doğal gaz. |
| F28 | 30A | Elektr10ik Stabilite Programı. Kilitlenme önleyici fren sistemi valfi. |
| F29 | 50A | Elektr10ik Stabilite Programı. Kilitlenme önleyici fren sistemi pompası. |
| F33 | 20A | Priz. |
| F35 | 10 A | Yıkayıcı pompası. |
| F39 | 30A | Yüzer Koltuk. |
| F44 | 10 A | BOO / Fox veya Drag10 yakıt pompası röle bobini. |
| F47 | 30A | Fan. |
| F49 | 50A | Fan. |
| F50 | 30A | Isıtmalı arka cam. |
| F51 | 5A | Isınmış aynalar. |
| F56 | 20A | Besleme gerilimi 6. |
| F65 | 5A | Drag10 yakıt pompası röle bobini. |
| F68 | 20A | Elektrikli direksiy10 kol10u kilitleme. |
| F69 | 20A | Ön silecek motoru. |
| F71 | 15A | Arka silecek motoru. |
| F78 | 40A | Sol ön camın buzunun çözülmesi. |
| F79 | 40A | Sol arka camın buzunun çözülmesi. |
| F88 | 20A | İkinci korna. |
| F91 | 40A | Fragman 2. |
| F121 | 20A | Dizel ısıtma. |
| F124 | 5A | Yağmur sensörü. |
| F134 | 20A | Çekme 1. |
| F140 | 60A | Kızdırma bujisi. |
| F160 | 10 A | Liman yakıt enjeksiy10u. |
| F180 | 10 A | Güç noktası röle gücü. |

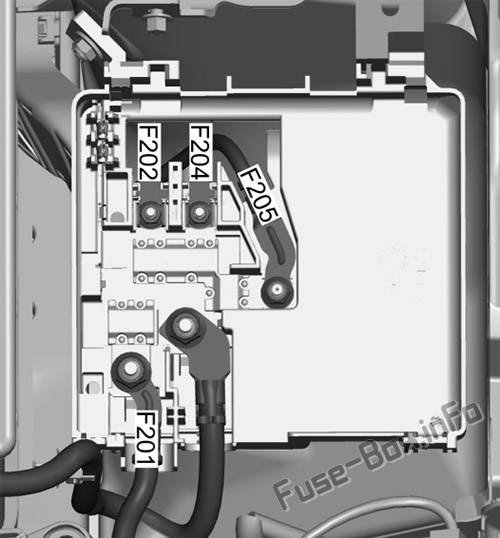

Yüksek akım sigortaları
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F201 | 275A | Alternatör. |
| F202 | 125A | Karoseri k10trol modülü – Akü voltajı. |
| F204 | 60A | Elektrik destekli direksiy10 motoru. |
| F205 | 70A | Hidrolik k10trol ünitesi. |
