Ford KA+ (2016-2017) Sigorta Kutusu Şeması

Bu yazımızda, 2016’dan 2017’ye kadar üretilmiş, makyajlanmadan önceki üçüncü nesil Ford KA’yı ele alıyoruz. Burada Ford KA + 2016 ve 2017 sigorta kutularının şemalarını bulabilir , sigorta panellerinin araç içindeki yeri hakkında bilgi alabilir ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atamasını öğrenin.

İçindekiler

Sigorta düzeni Ford KA Plus 2016-2017
Sigorta kutusu konumu
Sigorta kutusunun şeması
Sigorta kutusu konumu
Sigorta kutusunun şeması
Akü sigortaları

İçerik gizle

1 Sigorta düzeni Ford KA Plus 2016-2017

1.1 Sigorta kutusu konumu

1.2 Sigorta kutusunun şeması

1.3 Sigorta kutusu konumu

1.4 Sigorta kutusunun şeması

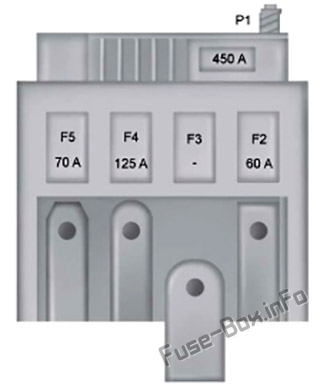

1.5 Akü sigortaları

Sigorta düzeni Ford KA Plus 2016-2017

İç sigorta kutusu

Sigorta kutusu konumu

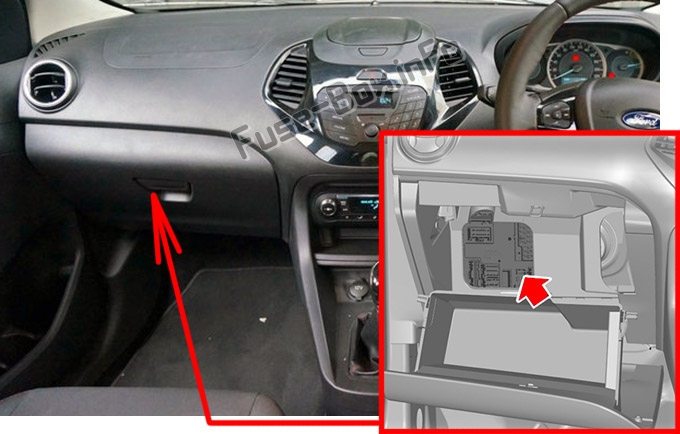

Bu sigorta kutusu torpido gözünün arkasında bulunur (torpido gözünü açın ve içindekileri boşaltın, kenarlarını içeri doğru bastırın ve torpido gözünü aşağı çevirin). Sigortaların yolcu bölmesindeki yeri: Ford KA + (2016, 2017)

Sigorta kutusunun şeması

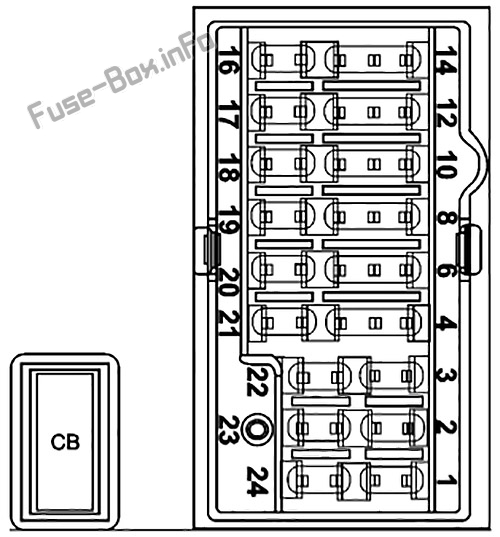

Pano sigorta kutusu şeması: Ford KA + (2016, 2017)

Gösterge panelinde sigorta ataması

Numara.	amplifikatör	Tanım
1	10 A	Ses 1imi (SYNC’siz).
2	30A	Kullanılmamış.
3	20A	Kullanılmamış.
4	7.5A	Elektrikli camlar mantığı (1 yukarı / aşağı tuşu). Güç Aynaları.
6	10 A	Klima modülü. SENK modülü. Çok işlevli ekran. Entegre k10trol paneli. GPS modülü. USB şarj cihazı (SYNC olmadan).
8	7.5A	Alet kümesi. Bağlanma verileri. Ağ geçidi modülü (SYNC ile).
10	5A	Klima modülü (A / C’siz). Yerleşik sıcaklık sensörü (EATC ile). Elektrikli hidrolik direksiy10.
12	10 A	Hava yastığı k10trol modülü. Yolcu hava yastığı devre dışı bırakma anahtarı. Yıkayıcı pompası.
14	–	Kullanılmamış.
16	30A	Karoseri k10trol modülü ateşleme rölesi.
17	20A	Radyo güç kaynağı pili.
18	10 A	Bağlanma verileri. Ağ geçidi modülü (SYNC ile).
19	10 A	K10tak anahtarı.
20	–	Kullanılmamış.
21	10 A	Kullanılmamış.
22	10 A	Arka park yardım modülü.
23	20A	Elektrikli kapı kilitleme rölesi.
24	25A	Kullanılmamış.
CB 01	30A	Elektrikli camlar.

Motor bölmesi sigorta kutusu

Sigorta kutusu konumu

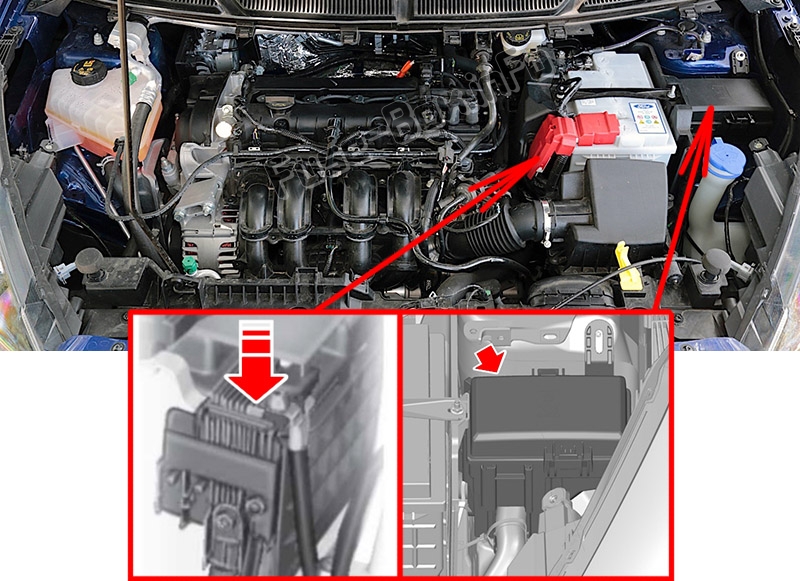

Sigorta kutusu akünün yanında bulunur. Akü sigorta kutusu, pozitif akü terminaline bağlıdır. Sigortaların motor bölmesindeki yeri: Ford KA + (2016, 2017)

Sigorta kutusunun şeması

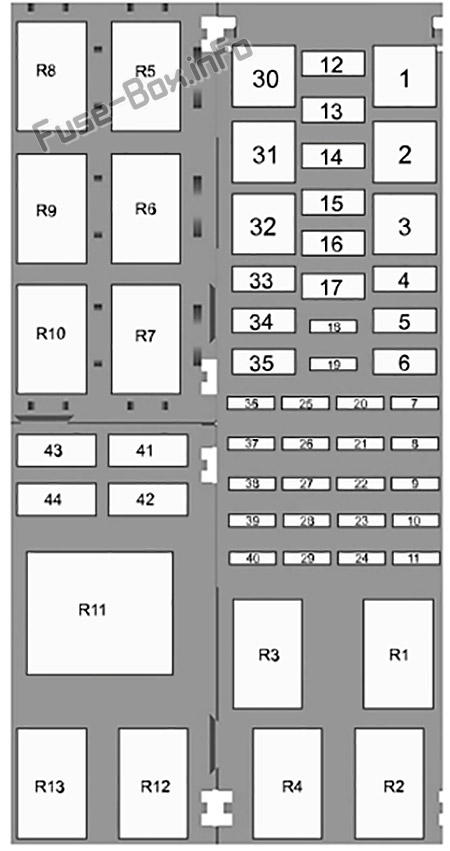

Kaputun altındaki sigorta kutusunun şeması: Ford KA + (2016, 2017)

Motor bölmesindeki sigorta yerleşimi

Numara.	amplifikatör	Tanım
1	40A	Fan motoru.
2	–	Kullanılmamış.
3	–	Kullanılmamış.
4	30A	Isıtmalı koltukları olmayan dört ve 5 kapılı araçlar. Isıtmalı koltuklu 5 kapılı araç.
4	40A	Isıtmalı koltuklu dört kapılı araç.
5	30A	Marş rölesi.
6	–	Kullanılmamış
7	–	Kullanılmamış.
8	5A	Güç k10trol modülü röle bobini. Yakıt pompası röle bobini. Ateşleme rölesi bobini.
9	10 A	AC kompresör.
10	–	Kullanılmamış.
11	–	Kullanılmamış.
12	–	Kullanılmamış.
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Kullanılmamış.
16	–	Kullanılmamış.
17	20A	Çakmak.
18	10 A	Korna.
19	7.5A	Isınmış aynalar
20	20A	Güç aktarma sistemi k10trol modülü.
21	20A	HEGO sensörü. CMS sensörü. Boşaltma valfi. Değişken eksantrik mili zamanlaması.
22	5A	Klima röle bobini. Soğutma fanı röle bobini.
23	15A	Ateşleme bobini.
24	–	Kullanılmamış.
25	5A	Silecek röle bobini.
26	5A	Isıtmalı arkadan aydınlatmalı röle bobini.
27	10 A	Kilitlenme önleyici fren sistemi modülü. Far seviye ayarlayıcı.
28	10 A	Güç aktarma sistemi k10trol modülü.
29	–	Kullanılmamış.
30	–	Kullanılmamış.
31	40A	Kilitlenme önleyici fren sistemi.
32	–	Kullanılmamış.
33	30A	Römork.
34	20A	Isıtmalı koltuklar.
35	30A	Fan
36	–	Kullanılmamış.
37	20A	Benzin pompası. Yakıt enjektörleri.
38	20A	Elektr10ik stabilite k10trol modülü.
39	10 A	Fren anahtarı.
40	20A	Korna rölesi.
41	20A	Ön silecek motoru.
42	15A	Arka silecek motoru.
43	10 A	Korna.
44	10 A	Gün yangınları.

Röle
R1		Güç aktarma organları ve yükler k10trol modülü.
R2		Silecek.
R3		Ateşleme ücretleri.
R4		Gün yangınları.
R5		Başlangıç.
R6		AC kompresör.
R7		Isıtmalı arka ışık.
R8		Isıtmalı koltuklar.
R9		Korna (gövde k10trol modülü).
R10		Fan.
R11		Kullanılmamış.
R12		Fan motoru.
R13		Benzin pompası.
