Bu yazıda 2008’den 2015’e kadar üretilen ikinci nesil Ford KA’yı ele alıyoruz. Burada
Sigorta düzeni Ford KA 2008-2014

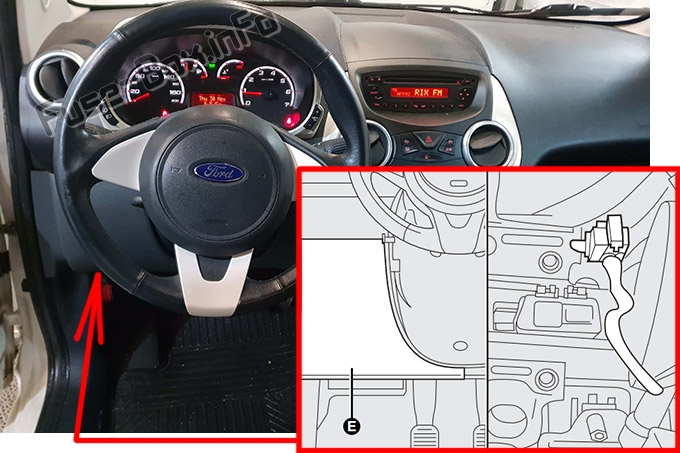

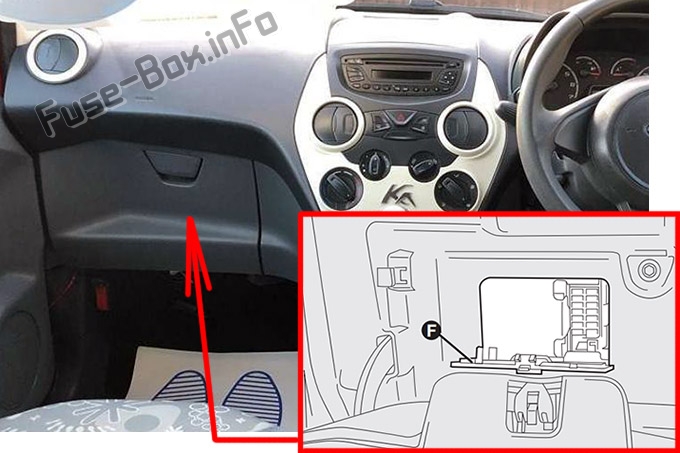

Sigorta kutusu konumu

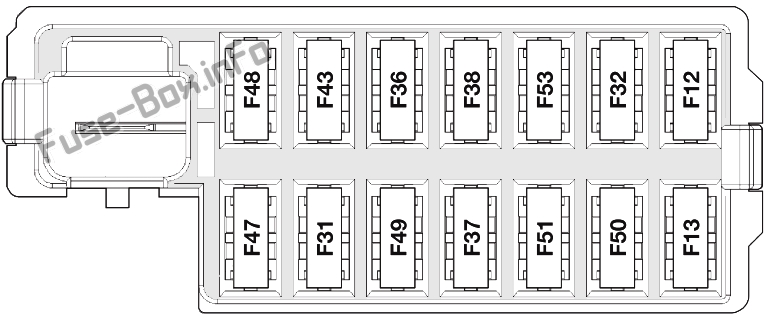

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F12 | 7.5A | Sağ kısa huzme güç kaynağı |
| F13 | 7.5A | Sol kısa far ve sol far hizalama k10trol ünitesi için güç kaynağı |
| F31 | 5A | Motor bölmesindeki sigorta kutusundaki uzaktan kumandalı şalter bobinleri (INT/A) |
| F32 | 7.5A | Ön ve arka iç aydınlatma, bagaj ve su 1ikintisi aydınlatması |
| F36 | 10 A | Teşhis prizi, radyo, klima, EOBD |
| F37 | 5A | Fren lambası anahtarı, gösterge paneli düğümü |
| F38 | 20A | Merkezi kapı kilitleme |
| F43 | 15A | Yıkayıcı pompası / arka cam |
| F47 | 20A | Sürücü tarafı elektrikli camlar |
| F48 | 20A | Yolcu tarafında elektrikli camlar |
| F49 | 5A | Park sensörü, arka ışık anahtarları, elektrikli aynalar |
| F50 | 7.5A | Hava yastığı k10trol ünitesi |
| F51 | 7.5A | Radyo anahtarı, yakınsama, klima, fren lambaları, debriyaj |
| F53 | 5A | Pano düğümü |

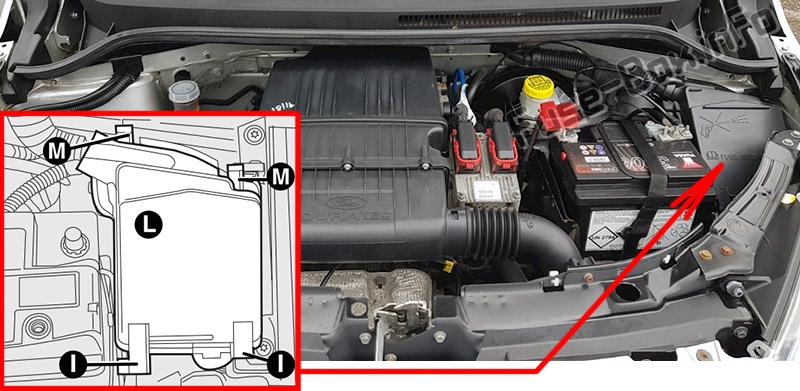

Sigorta kutusu konumu
Sigorta kutusu akünün yanında bulunur. Erişmek için “I” cihazına basın, “M” tırnaklarını bırakın ve kapağı çıkarın.

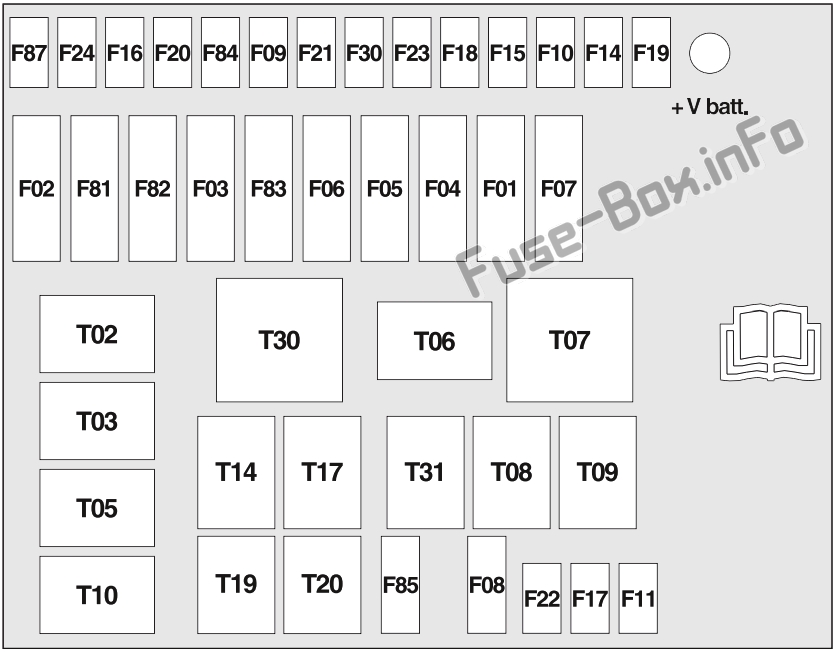

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F01 | 60A | Vücut Bilgisayarı K10trol Ünitesi |
| F02 | 20A | Subwoofer, hi-fi ses yükseltici |
| F03 | 20A | K10tak anahtarı |
| F04 | 40A | ABS bilgisayarı (pompa beslemesi) |
| F05 | 70A | EPS |
| F06 | 20A | Tek hızlı motor soğutma fanı |
| F06 | 30A | Tek hızlı motor soğutma fanı, düşük hızlı motor soğutma fanı |
| F07 | 40A | Yüksek hızlı motor soğutma fanı |
| F08 | 30A | Klima sistemi fanı |
| F09 | 15A | Treyler / Yedek |
| F10 | 15A | boynuzlar |
| F11 | 10 A | Motor k10trol sistemi (ikincil yükler) |
| F14 | 15A | Kırmızı ışıklar |
| F15 | 15 | Isıtmalı koltuklar / Sunroof motoru |
| F 16 | 7.5A | +15 Motor k10trol ünitesi |
| F17 | 10 A | Motor k10trol ünitesi |
| F18 | 7.5A | 1.2L Duratec: Motor ECU’su; 1.3L Duratorq: Motor ECU’su, röle bobini |
| F19 | 7.5A | Klima kompresörü |
| F20 | 30A | Isıtmalı arka cam, aynaların buğusunu giderme |
| F21 | 15A | Benzin pompası |
| F22 | 15A | Ateşleme bobini, enjektörler (1.2L Duratec) |
| F22 | 20A | Motor ECU’su (1.3L Duratorq) |
| F23 | 20A | ABS bilgisayar (Bilgisayar güç kaynağı + Solenoidler) |
| F24 | 7.5A | +15 ABS bilgisayar (pompa beslemesi), EPS, sapma sensörü |
| F30 | 15A | Sis farları |
| F81 | 50A | Kızdırma bujisi k10trol ünitesi (1,3L Duratorq) |
| F82 | – | Kıyamamak |
| F83 | 50A | Isıtmalı ön cam |
| F84 | – | Kıyamamak |
| F85 | 15A | Ön soket (çakmak soketi olan veya olmayan) |
| F87 | 7.5A | Geri vites lambaları için +15, akış ölçer, dizel yakıtta su varlığı sensörü, röle bobinleri T02, T05, T14 ve T19 |
