Bu yazıda 1997’den 2008’e kadar üretilen ilk nesil Ford KA’yı ele alıyoruz. Burada
Sigorta düzeni Ford KA (1997-2007)

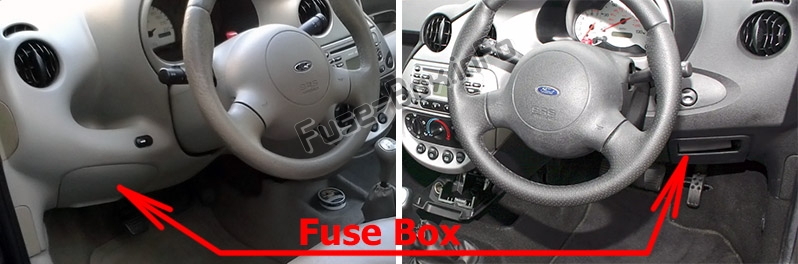

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altındaki kapağın arkasında bulunur.

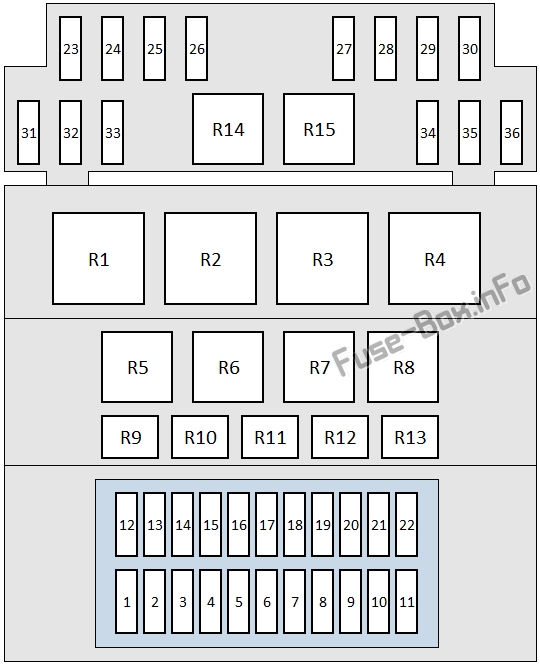

Sigorta kutusunun şeması
Gösterge tablosuna sigorta ve rölelerin atanması
| Numara. | amplifikatör | Korumalı devreler |
|---|---|---|
| 1 | 20A | Isıtmalı arka cam, merkezi kilitleme, ısıtmalı dış aynalar |
| 2 | 10 A | İç aydınlatmalar, gösterge paneli aydınlatması, saat, radyo, veri bağlantısı k10ektörü, A / C |
| 3 | 30A | modül ABS |
| 4 | 3 A | Motor k10trol ünitesi, ana röle |
| 5 | 15A | çakmak |
| 6 | 10 A | Sol yan işaret lambaları, gösterge paneli aydınlatması, uyarı zili lambaları |
| 7 | 10 A | Pozisy10 lambaları sağ, arka lambalar |
| 8 | 10 A | Kısa farlar sol taraf |
| 9 | 10 A | Kısa farlar sağ taraf |
| 10 | 10 A | Uzun huzme sol taraf, uzun huzme göstergesi |
| 11 | 10 A | Uzun huzmeli farlar sağ taraf |
| 12 | 30A | Isıtıcı fan motoru, devridaim motoru |
| 13 | 15A | Aydınlatma k10trolü (farlar, sis farları), fren lambası, geri vites lambası |
| 14 | 30A | Elektrikli camlar |
| 15 | 20A | Aydınlatma k10trolü (farlar, sis farları) |
| 16 | 15A veya 20A | Silecek motoru, yıkama pompası motoru, hırsızlık önleme sistemi |
| 17 | 7.5A veya 15A | Klima, ateşleme rölesi, gösterge paneli, merkezi kilitleme, giriş aydınlatması (15A);
Ateşleme rölesi, gösterge paneli, yakıt pompası rölesi, elektr10ik motor yönetimi (7.5A) |
| 18 | 10 A | Modül hava yastığı |
| 19 | 25A | Yakıt pompası, ateşleme trafosu |
| 20 | 15A | Elektr10ik motor yönetimi, ABS modülü, motor soğutma fanı rölesi |
| 21 | 10A veya 20A | Arka sis lambası (10A);
Arka silecek motoru, geri vites lambası, klima, ısıtma suyu valfi (20A) |
| 22 | 10 A | yanıp sönen |
| 23 | 20A | Alarm, korna |
| 24 | 40A | Ateşleme kilidi |
| 25 | 30A | karın kasları |
| 26 | 3 A | Alternatör (2003’ten beri) |
| 27 | 10 A | Hırsızlık önleme sistemi, arka kapı açma rölesi |
| 28 | 10 A | Elektrikli Aynalar |
| 29 | 10 A | Arka sis farları |
| 30 | 10 A | Motor k10trol ünitesi |
| 31 | – | Kullanılmamış |
| 32 | 15A | açılır tavan |
| 33 | 15A | Hırsızlık önleme sistemi (2003’ten beri) |
| 34 | 30A | Elektrikli fan motoru (A / C’siz) |
| 35 | 10 A | Hırsızlığa karşı koruma sistemi, gösterge paneli, açılır tavan |
| 36 | 3 A | karın kasları |
| R1 | Elektrikli fan motoru (A / C’siz) # 1 | |
| R2 | Silecek (mod değişikliği) | |
| R3 | İç aydınlatma (merkezi kilitli) | |
| R4 | Sis farları | |
| R5 | Ateşleme | |
| R6 | Arka buğu çözücü | |
| R7 | Röleyi başlat | |
| R8 | Far kornası | |
| R9 | Farlar (kısa huzme) | |
| R10 | Farlar (uzun huzme) | |
| R11 | Motor yönetim sistemi | |
| R12 | Benzin pompası | |
| R13 | AC | |
| R14 | Sol hırsızlık önleme sistemi anahtarı (merkezi kilitli) | |
| R15 | Sağ hırsızlık önleme sistemi anahtarı (merkezi kilitli) |
