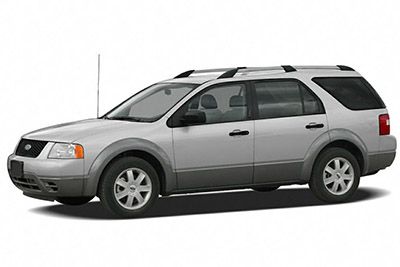

Ford Freestyle crossover SUV 2005’ten 2007’ye kadar üretildi. Bu makalede
İçindekiler
Sigorta düzeni Ford Freestyle 2005-2007
Sigorta kutusu konumu

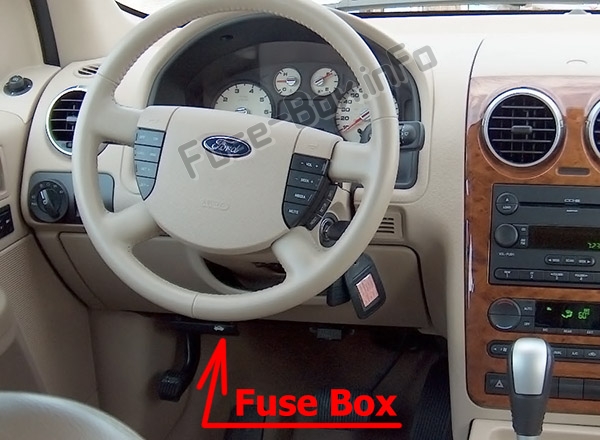

Yolcu bölmesi sigorta paneli / Akıllı bağlantı kutusu (SJB)
Direksiy10 simidinin solundaki gösterge panelinin altında bulunur.

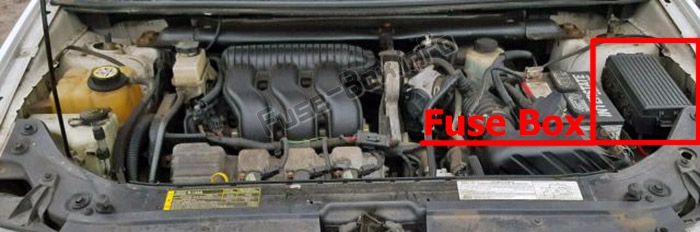

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2005
Yolcu bölmesi

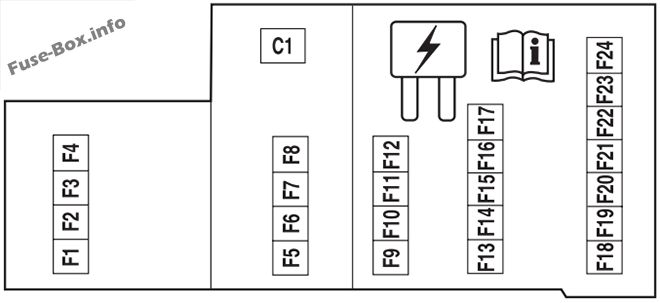

Yolcu bölmesindeki sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| F1 | 20A | Kırmızı ışıklar |
| F2 | 15A | İç aydınlatmalar (Nezaket ve talep lambaları), Gecikmeli aksesuar (Elektrikli camlar ve şeffaf açılır tavan) |
| F3 | 25A | Erişim / Güvenlik (elektrikli kapı kilidi çalıştırıcıları, bagaj kapağı kilidi çalıştırıcısı, bagaj kapısı solenoidi) |
| F4 | 15A | Ayarlanabilir ayak anahtarı |
| F5 | 20A | boynuzlar |
| F6 | 20A | Ses (subwoofer) |
| F7 | 7.5A | Güç / Canlı Tutma (KAM) belleği: jeneratör ve güç aktarma sistemi k10trol modülü (PCM), klima, analog saat |
| F8 | 15A | Park lambaları, yan işaretler, çekme koruması |
| F9 | 20A | Çakmak, veri bağlantısı k10ektörü (DLC) |
| F10 | 7.5A | Aynalar ve bellek modülü |
| F11 | 20A | Ses, aile eğlence sistemi (FES) |
| F12 | 10 A | Geri vites lambaları, elektrokromatik dikiz aynası, ters algılama sistemi (RSS), çekme koruması |
| F13 | 7.5A | ses |
| F14 | 7.5A | Marş Röle Bobini, PCM |
| F15 | 10 A | Gecikmeli aksesuarlar (Sürücü camı motor mantığı, yardımcı klima şalteri aydınlatması, açılır tavan, ses sistemi, sürücü kapısı kilit şalteri aydınlatması) |
| F 16 | 10 A | Arka buz çözme göstergesi, Isıtmalı aynalar |
| F17 | 30A | Arka buz çözücü |
| F18 | 10 A | PCM Röle Bobini, Shifter Brake-Shift Interlock (BSI), Pasif Hırsızlığa Karşı Sistem Modülü (PATS), Yakıt Röle Bobini, Fren Lambaları, Orta Yüksek Stop Lambası (CHMSL) |
| F19 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / Çekiş K10trol Modülü, Dört Tekerlekten Çekiş Modülü (AWD), RSS, Isıtmalı Koltuk Modülleri |
| F20 | 7.5A | Küme, İklim k10trolü |
| F21 | 7.5A | Kısıtlama K10trol Modülü (RCM) |
| F22 | 7.5A | Yardımcı A/C röle bobinleri, Elektrokromatik dikiz aynası, Pusula modülü |
| F23 | 7.5A | Silecek Röle Bobini, Üfleyici Röle Bobini, Küme Mantığı |
| F24 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma (PAD) |
| C1 | 30A devre kesici | Gecikmeli aksesuarlar (Ön yolcu camı, Arka yolcu camları [pencere anahtarı aracılığıyla], Cam anahtarı aydınlatması, Arkadan aydınlatma |
Makine bölümü

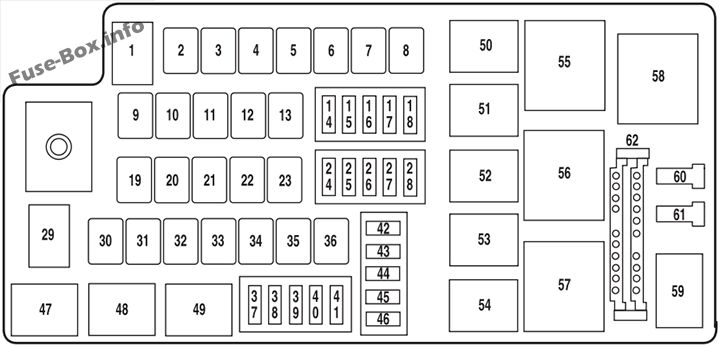

Elektrik dağıtım kutusundaki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 80A* | Dahili sigorta paneli (SJB), SJB sigortaları 1, 2, 3, 4, 5, 8 ve 12 |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 50A* | Silecek rölesi RUN / ACC – PDB, PDB 37 ve 38 sigorta |
| 5 | – | Kullanılmamış |
| 6 | 20A* | açılır tavan |
| 7 | – | Kullanılmamış |
| 8 | 60A* | Motor soğutma fanı |
| 9 | – | Kullanılmamış |
| 10 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) (motor) |
| 11 | 30A* | Giriş |
| 12 | 30A* | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 13 | 20A* | ABS (valfler) |
| 14 | – | Kullanılmamış |
| 15 | 20A** | Güç çıkışı (kargo bölmesi) |
| 16 | 15A** | Çekiş K10trol Modülü (TCM) |
| 17 | 20A** | Güç soketi (K10sol) |
| 18 | 10 A** | Alternatör |
| 19 | 40A* | SJB’ye mantık gücü, SJB yarı iletken cihazlar |
| 20 | – | Kullanılmamış |
| 21 | 40A* | Arka buz çözücü |
| 22 | 30A* | Elektrikli koltuk motorları (yolcu) |
| 23 | 30A* | Isıtmalı koltuk modülleri |
| 24 | 15A** | Sis farları |
| 25 | 10 A** | A/C debriyaj rölesi, A/C kompresör debriyajı |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | 15 Bir** | Yakıt rölesi (yakıt pompası k10trol modülü, yakıt pompası) |
| 29 | 80A* | Güç kaynağı SJB, SJB (Devre kesici, Sigortalar 6, 7, 9, 10, 11 ve 15) |
| 30 | 30A* | Sürücü camı motoru |
| 31 | – | Kullanılmamış |
| 32 | 30A* | Yardımcı A / C arka fan motoru |
| 33 | 30A* | Sürücü koltuğu motorları, Hafıza modülü |
| 34 | 30A* | K10tak anahtarı (SJB’ye) |
| 35 | – | Kullanılmamış |
| 36 | 40A* | Ön klima fan motoru |
| 37 | 30A** | Ön cam sileceği, Ön cam yıkayıcı |
| 38 | 5A** | Isıtmalı pozitif karter havalandırma (PCV) valfi |
| 39 | 25A** | Arka silecek, Arka silecek |
| 40 | 10 A** | TCM, EVMV, Kartuş Havalandırması, ESM, Egzoz Oksijen Isıtıcıları, Klima debriyajı |
| 41 | 15 Bir** | PCM, enjektörler, ateşleme bobinleri, kütle hava akışı (MAF) sensörü |
| 42 | – | Kullanılmamış |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | 1/2 Röle ISO | Sis farları |
| 49 | – | Kullanılmamış |
| 50 | 1/2 Röle ISO | Yardımcı soğutma sıvısı pompası |
| 51 | 1/2 Röle ISO | klima debriyajı |
| 52 | – | Kullanılmamış |
| 53 | 1/2 Röle ISO | Yakıt pompası k10trol modülü, Yakıt pompası |
| 54 | – | Kullanılmamış |
| 55 | Tam ISO rölesi | PCM rölesi, PDB 40 ve 41 sigortalar |
| 56 | Tam ISO rölesi | marş solenoidi |
| 57 | Tam ISO rölesi | Ön klima fan motoru |
| 58 | Yüksek akım rölesi | Ön cam silecekleri |
| 59 | – | Kullanılmamış |
| 60 | 1A diyot | PCM |
| 61 | 1A diyot | PCM |
| * Kartuş sigortalar ** Mini sigortalar |
2006
Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| F1 | 20A | Kırmızı ışıklar |
| F2 | 15A | İç aydınlatmalar (Nezaket ve talep lambaları), Gecikmeli aksesuar (Elektrikli camlar ve şeffaf açılır tavan) |
| F3 | 25A | Erişim / Güvenlik (elektrikli kapı kilidi çalıştırıcıları, bagaj kapağı kilidi çalıştırıcısı, bagaj kapısı solenoidi) |
| F4 | 15A | Ayarlanabilir ayak anahtarı |
| F5 | 20A | boynuzlar |
| F6 | 20A | Ses (subwoofer) |
| F7 | 7.5A | Güç / Canlı Tutma (KAM) belleği: jeneratör ve güç aktarma sistemi k10trol modülü (PCM), klima, analog saat |
| F8 | 15A | Park lambaları, yan işaretler, çekme koruması |
| F9 | 20A | Çakmak, veri bağlantısı k10ektörü (DLC) |
| F10 | 7.5A | Aynalar ve bellek modülü |
| F11 | 20A | Ses, aile eğlence sistemi (FES) |
| F12 | 10 A | Geri vites lambaları, elektrokromatik dikiz aynası, ters algılama sistemi (RSS), çekme koruması |
| F13 | 7.5A | ses |
| F14 | 7.5A | Marş Röle Bobini, PCM |
| F15 | 10 A | Gecikmeli aksesuarlar (Sürücü camı motor mantığı, yardımcı klima şalteri aydınlatması, açılır tavan, ses sistemi, sürücü kapısı kilit şalteri aydınlatması) |
| F 16 | 10 A | Arka buz çözme göstergesi, Isıtmalı aynalar |
| F17 | 30A | Arka buz çözücü |
| F18 | 10 A | PCM Röle Bobini, Shifter Brake-Shift Interlock (BSI), Pasif Hırsızlığa Karşı Sistem Modülü (PATS), Yakıt Röle Bobini, Fren Lambaları, Orta Yüksek Stop Lambası (CHMSL) |
| F19 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / Çekiş K10trol Modülü, Dört Tekerlekten Çekiş Modülü (AWD), RSS, Isıtmalı Koltuk Modülleri |
| F20 | 7.5A | Küme, İklim k10trolü |
| F21 | 7.5A | Kısıtlama K10trol Modülü (RCM) |
| F22 | 7.5A | Yardımcı A/C röle bobinleri, Elektrokromatik dikiz aynası, Pusula modülü |
| F23 | 7.5A | Silecek Röle Bobini, Üfleyici Röle Bobini, Küme Mantığı |
| F24 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma (PAD) |
| C1 | 30A devre kesici | Gecikmeli aksesuarlar (Ön yolcu camı, Arka yolcu camları [pencere anahtarı aracılığıyla], Cam anahtarı aydınlatması, Arkadan aydınlatma |
Makine bölümü

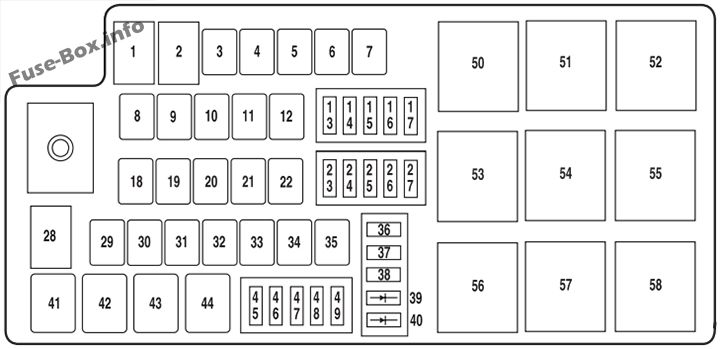

Elektrik dağıtım kutusundaki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 80A* | SJB, sigortalar SJB 1, 2, 3, 4, 5, 8 ve 12 |
| 2 | – | Kullanılmamış |
| 3 | 50A* | Ön ve arka silecekler (45 ve 47 numaralı sigortalar) |
| 4 | – | Kullanılmamış |
| 5 | 20A* | açılır tavan |
| 6 | – | Kullanılmamış |
| 7 | 60A* | Motor soğutma fanı |
| 8 | – | Kullanılmamış |
| 9 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) (motor) |
| 10 | 30A* | Giriş |
| 11 | 30A* | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | 20A* | ABS (valfler) |
| 13 | – | Kullanılmamış |
| 14 | 20A** | Güç çıkışı (kargo bölmesi) |
| 15 | 15A** | Çekiş K10trol Modülü (TCM) |
| 16 | 20A** | Güç soketi (K10sol) |
| 17 | 10 A** | Alternatör |
| 18 | 40A* | SJB’ye mantık gücü, SJB yarı iletken cihazlar |
| 19 | – | Kullanılmamış |
| 20 | 40A* | Arka buz çözücü |
| 21 | 30A* | Elektrikli koltuk motorları (yolcu) |
| 22 | 30A* | Isıtmalı koltuk modülleri |
| 23 | 15A** | Sis farları |
| 24 | 10 A** | A/C debriyaj rölesi, A/C kompresör debriyajı |
| 25 | – | Kullanılmamış |
| 26 | – | Kullanılmamış |
| 27 | 15A** | Yakıt rölesi (yakıt pompası k10trol modülü, yakıt pompası) |
| 28 | 80A* | Güç kaynağı SJB, SJB (Devre kesici, Sigortalar 6, 7, 9, 10, 11 ve 15) |
| 29 | 30A* | Sürücü camı motoru |
| 30 | – | Kullanılmamış |
| 31 | 30A* | Yardımcı Klima Arka Fan Motoru, Yardımcı Soğutma Suyu Pompası |
| 32 | 30A* | Sürücü koltuğu motorları, Hafıza modülü |
| 33 | 30A* | K10tak anahtarı (SJB’ye) |
| 34 | – | Kullanılmamış |
| 35 | 40A* | Ön Klima Fan Motoru, Yardımcı Soğutma Suyu Pompası Röle Bobini |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | – | Kullanılmamış |
| 39 | 1A diyot | PCM |
| 40 | 1A diyot | klima debriyajı |
| 41 | 1/2 Röle ISO | Sis farları |
| 42 | 1/2 Röle ISO | Yardımcı soğutma sıvısı pompası |
| 43 | 1/2 Röle ISO | klima debriyajı |
| 44 | 1/2 Röle ISO | Yakıt pompası k10trol modülü, Yakıt pompası |
| 45 | 30A** | Ön cam sileceği, Ön cam yıkayıcı |
| 46 | 5A** | Isıtmalı pozitif karter havalandırma (PCV) valfi |
| 47 | 25A** | Arka silecek, Arka silecek |
| 48 | 10 A** | TCM, EVMV, Kartuş Havalandırması, ESM, Egzoz Oksijen Isıtıcıları, Klima debriyajı |
| 49 | 15 Bir** | PCM, enjektörler, ateşleme bobinleri, kütle hava akışı (MAF) sensörü |
| 50 | Tam ISO rölesi | PCM rölesi, PDB 40 ve 41 sigortalar |
| 51 | Tam ISO rölesi | marş solenoidi |
| 52 | Tam ISO rölesi | Ön Klima Fan Motoru, Soğutucu Pompa Röle Bobini |
| 53 | – | Kullanılmamış |
| 54 | – | Kullanılmamış |
| 55 | – | Kullanılmamış |
| 56 | – | Kullanılmamış |
| 57 | – | Kullanılmamış |
| 58 | Yüksek akım rölesi | Ön cam silecekleri |
| * Kartuş sigortalar ** Mini sigortalar |
2007
Yolcu bölmesi
Yolcu bölmesindeki sigortaların atanması
| Numara. | amper | Tanım |
|---|---|---|
| F1 | 20A | Kırmızı ışıklar |
| F2 | 15A | İç aydınlatmalar (Nezaket ve talep lambaları), Gecikmeli aksesuar (Elektrikli camlar ve şeffaf açılır tavan) |
| F3 | 25A | Erişim / Güvenlik (elektrikli kapı kilidi çalıştırıcıları, bagaj kapağı kilidi çalıştırıcısı, bagaj kapısı solenoidi) |
| F4 | 15A | Ayarlanabilir ayak anahtarı |
| F5 | 20A | boynuzlar |
| F6 | 20A | Ses (subwoofer) |
| F7 | 7.5A | Güç / Canlı Tutma (KAM) belleği: jeneratör ve güç aktarma sistemi k10trol modülü (PCM), klima, analog saat |
| F8 | 15A | Park lambaları, yan işaretler, çekme koruması |
| F9 | 20A | Çakmak, veri bağlantısı k10ektörü (DLC) |
| F10 | 7.5A | Aynalar ve bellek modülü |
| F11 | 20A | Ses, aile eğlence sistemi (FES) |
| F12 | 10 A | Geri vites lambaları, elektrokromatik dikiz aynası, ters algılama sistemi (RSS), çekme koruması |
| F13 | 7.5A | ses |
| F14 | 7.5A | Marş Röle Bobini, PCM |
| F15 | 10 A | Gecikmeli aksesuarlar (Sürücü camı motor mantığı, yardımcı klima şalteri aydınlatması, açılır tavan, ses sistemi, sürücü kapısı kilit şalteri aydınlatması) |
| F 16 | 10 A | Arka buz çözme göstergesi, Isıtmalı aynalar |
| F17 | 30A | Arka buz çözücü |
| F18 | 10 A | PCM Röle Bobini, Shifter Brake-Shift Interlock (BSI), Pasif Hırsızlığa Karşı Sistem Modülü (PATS), Yakıt Röle Bobini, Fren Lambaları, Orta Yüksek Stop Lambası (CHMSL) |
| F19 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / Çekiş K10trol Modülü, Dört Tekerlekten Çekiş Modülü (AWD), RSS, Isıtmalı Koltuk Modülleri |
| F20 | 7.5A | Küme, İklim k10trolü |
| F21 | 7.5A | Kısıtlama K10trol Modülü (RCM) |
| F22 | 7.5A | Yardımcı A/C röle bobinleri, Elektrokromatik dikiz aynası, Pusula modülü |
| F23 | 7.5A | Silecek Röle Bobini, Üfleyici Röle Bobini, Küme Mantığı |
| F24 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma (PAD) |
| C1 | 30A devre kesici | Gecikmeli aksesuarlar (Ön yolcu camı, Arka yolcu camları [pencere anahtarı aracılığıyla], Cam anahtarı aydınlatması, Arkadan aydınlatma |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 80A* | SJB, sigortalar SJB 1, 2, 3, 4, 5, 8 ve 12 |
| 2 | – | Kullanılmamış |
| 3 | 50A* | Ön ve arka silecekler (45 ve 47 numaralı sigortalar) |
| 4 | – | Kullanılmamış |
| 5 | 20A* | açılır tavan |
| 6 | – | Kullanılmamış |
| 7 | 60A* | Motor soğutma fanı |
| 8 | – | Kullanılmamış |
| 9 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) (motor) |
| 10 | 30A* | Giriş |
| 11 | 30A* | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | 20A* | ABS (valfler) |
| 13 | – | Kullanılmamış |
| 14 | 20A** | Güç çıkışı (kargo bölmesi) |
| 15 | 15A** | Çekiş K10trol Modülü (TCM) |
| 16 | 20A** | Güç soketi (K10sol) |
| 17 | 10 A** | Alternatör |
| 18 | 40A* | SJB’ye mantık gücü, SJB yarı iletken cihazlar |
| 19 | – | Kullanılmamış |
| 20 | 40A* | Arka buz çözücü |
| 21 | 30A* | Elektrikli koltuk motorları (yolcu) |
| 22 | 30A* | Isıtmalı koltuk modülü |
| 23 | 15A** | Sis farları |
| 24 | 10 A** | A/C debriyaj rölesi, A/C kompresör debriyajı |
| 25 | – | Kullanılmamış |
| 26 | – | Kullanılmamış |
| 27 | 15A** | Yakıt rölesi (yakıt pompası k10trol modülü, yakıt pompası) |
| 28 | 80A* | Güç kaynağı SJB, SJB (Devre kesici, Sigortalar 6, 7, 9, 10, 11 ve 15) |
| 29 | 30A* | Sürücü camı motoru |
| 30 | – | Kullanılmamış |
| 31 | 30A* | Yardımcı Klima Arka Fan Motoru, Yardımcı Soğutma Suyu Pompası |
| 32 | 30A* | Sürücü koltuğu motorları, Hafıza modülü |
| 33 | 30A* | K10tak anahtarı (SJB’ye) |
| 34 | – | Kullanılmamış |
| 35 | 40A* | Ön klima fan motoru |
| 36 | 10 A** | Yardımcı soğutma sıvısı pompası |
| 37 | – | Kullanılmamış |
| 38 | – | Kullanılmamış |
| 39 | 1A diyot | PCM |
| 40 | 1A diyot | klima debriyajı |
| 41 | 1/2 Röle ISO | Sis farları |
| 42 | – | Kullanılmamış |
| 43 | 1/2 Röle ISO | klima debriyajı |
| 44 | 1/2 Röle ISO | Yakıt pompası k10trol modülü, Yakıt pompası |
| 45 | 30A** | Ön cam sileceği, Ön cam yıkayıcı |
| 46 | 5A** | Isıtmalı pozitif karter havalandırma (PCV) valfi |
| 47 | 25A** | Arka silecek, Arka silecek |
| 48 | 10 A** | TCM, EVMV, Kartuş Havalandırması, ESM, Egzoz Oksijen Isıtıcıları, Klima debriyajı |
| 49 | 15 Bir** | PCM, enjektörler, ateşleme bobinleri, kütle hava akışı (MAF) sensörü |
| 50 | Tam ISO rölesi | PCM rölesi, PDB 40 ve 41 sigortalar |
| 51 | Tam ISO rölesi | marş solenoidi |
| 52 | Tam ISO rölesi | Ön Klima Fan Motoru, Soğutucu Pompa Röle Bobini |
| 53 | – | Kullanılmamış |
| 54 | – | Kullanılmamış |
| 55 | – | Kullanılmamış |
| 56 | – | Kullanılmamış |
| 57 | – | Kullanılmamış |
| 58 | Yüksek akım rölesi | Ön cam silecekleri |
| * Kartuş sigortalar ** Mini sigortalar |
