Bu yazıda 2004’ten 2007’ye kadar üretilen üçüncü nesil Ford Windstar’ı (Freestar) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Freestar / Windstar 2004-2007
Sigorta kutusu konumu
Yolcu bölmesi

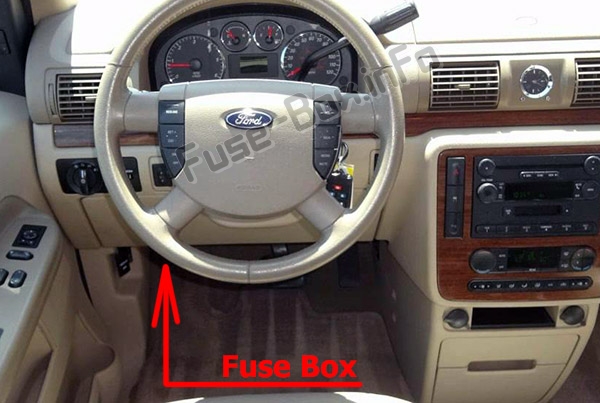

Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur.
Sigortalara erişmek için panel kapağını çıkarın. Sigorta paneli kapağını çıkarmak için kapağın sağ veya sol tarafındaki mandalı çekin.
Makine bölümü

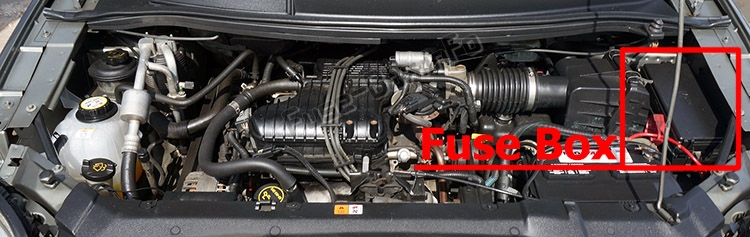

Elektrik dağıtım kutusu motor bölmesinde bulunur
Yardımcı röle kutusu (soğutma fanları)
Röle kutusu motor bölmesinde radyatörün yanında bulunur.
Sigorta kutusu şemaları
2004
Yolcu bölmesi

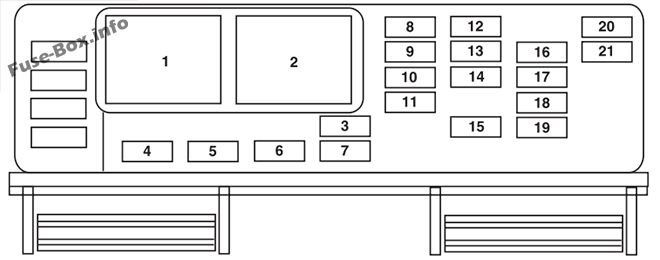

Yolcu bölmesindeki sigorta yerleşimi (2004)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | Röle | Aksesuar zamanlama rölesi 1 |
| 2 | Röle | Aksesuar zamanlama rölesi 2 |
| 3 | 10 A | Ön silecek motoru Güç açık |
| 4 | 5A | B + dış aynalara güç kaynağı |
| 5 | 20A | Havalandırma penceresi için güç kaynağı / Radyo güç kaynağı |
| 6 | 5A | Sürücü kapısı anahtarı Aydınlatma / Yolcu kapısı anahtarı aydınlatması |
| 7 | 10 A | Arka silecek Gücü açık |
| 8 | 10 A | Küme besleme / Elektr10ik Otomatik Sıcaklık K10trolü (EATC) B + |
| 9 | 10 A | Pasif hırsızlık önleme sistemi (PATS) LED güç kaynağı |
| 10 | 5A | Yardımcı radyo, DVD |
| 11 | 5A | Yardımcı klima sistemi / Elektrikli bagaj kapağı modülü / Sol ve sağ elektrikli sürgülü kapı modülü / Veri bağlantısı k10ektörü (DLC) / Saat gücü B + |
| 12 | 5A | Fren Vites Kilidi (BSI) Çalışma gücü, Klima k10trol sistemi Çalışma gücü |
| 13 | 5A | Pusula / Isıtmalı sürücü koltuğu / Isıtmalı yolcu koltukları / Ters algılama sistemi / Elektrikli bagaj kapağı modülü / Elektrikli sürgülü kapı |
| 14 | 5A | Kaputun altındaki sigorta kutusu Güç kaynağı açık, Ön fan Güç kaynağı açık |
| 15 | 10 A | Fren Açma-Kapama Anahtarı (BOO) B + |
| 16 | 5A | Direksiy10 açısı / Küme / Elektrikli sürgülü kapıların ve elektrikle k10trol edilen bagaj kapağının sessize alınması LED / Elektrokromatik dikiz aynası Başlat / Çalıştır |
| 17 | 10 A | Emniyet K10trol Modülü (RCM) / Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) / Yolcu Yolcu Algılama Sistemi (PODS) Çalıştırma / Başlatma |
| 18 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) modülü / Fren basınç anahtarı / Hız k10trolü Çalıştır / Başlat |
| 19 | 5A | PATS / Küme / Hava Yastığı LED’leri / Güç Aktarma Organı K10trol Modülü (PCM) Röle Çalıştırma / Başlatma |
| 20 | 10 A | Bagaj kapağı çalıştırma gücü, radyo çalıştırma gücü |
| 21 | 10 A | Marş rölesi güç kaynağı BAŞLAT |
Makine bölümü

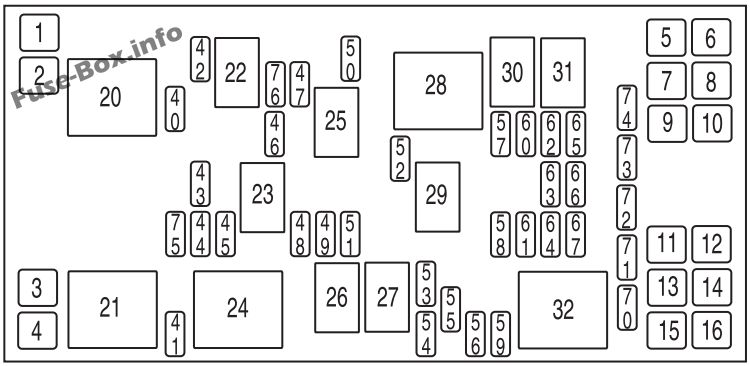

Elektrik dağıtım kutusundaki sigorta yerleşimi (2004)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 30A** | Sağ soğutma fanı |
| 3 | 30A** | Sol soğutma fanı |
| 4 | 30A** | marş solenoidi |
| 5 | 30A** | Sağ elektrikli sürgülü kapı |
| 6 | 30A** | SJB # 2 aksesuarı (sürücü elektrikli camı) |
| 7 | 30A** | Yardımcı fan motoru |
| 8 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) # 2 (bobin gücü) |
| 9 | 30A** | Elektrikli bagaj kapağı |
| 10 | 30A** | SJB aksesuarları # 1 (yolcu camı, radyo, havalandırma camları) |
| 11 | 30A** | Sol elektrikli koltuk / ısıtmalı koltuk |
| 12 | 40A** | ABS # 1 (pompa motoru) |
| 13 | 40A** | Arka buz çözücü |
| 14 | 30A** | Ön klima sistemi fan motoru |
| 15 | 30A** | Sağ elektrikli koltuk / ısıtmalı koltuk |
| 16 | 30A** | Sol elektrikli sürgülü kapı |
| 20 | Mini röle | Güç aktarma sistemi k10trol modülünün (PCM) gücü |
| 21 | Mini röle | korna çalmak |
| 22 | mikro röle | klima debriyajı |
| 23 | mikro röle | Kırmızı ışıklar |
| 24 | Mini röle | Giriş |
| 25 | mikro röle | Benzin pompası |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | Mini röle | Yardımcı fan |
| 29 | mikro röle | Römorklar için park lambaları |
| 30 | mikro röle | Sol römork fren lambaları / göstergeleri |
| 31 | mikro röle | Sağ Römork Fren / Dönüş Sinyal Lambaları |
| 32 | Mini röle | Arka buz çözücü |
| 40 | 15A* | Motor # 1 (A / C Röle Bobini, IMRC, HEGO Sensörleri, Kartuş Havası, Transaks, Kartuş Havalandırması) |
| 41 | 25A* | korna çalmak |
| 42 | 10 A* | klima debriyajı |
| 43 | 15A* | Motor # 2 (Soğutma Fanı Rölesi, Enjektörler, PCM, MAF Sensörü, IAC, Ateşleme Bobini, ESM) |
| 44 | 10 A* | Isıtmalı PCV |
| 45 | 15A* | Kırmızı ışıklar |
| 46 | 20A* | Römork freni / dönüş sinyalleri |
| 47 | 15A* | Yakıt pompası k10trol modülü |
| 48 | – | Kullanılmamış |
| 49 | 10 A* | PCM KAPAĞI |
| 50 | 10 A* | Alternatör |
| 51 | 10 A* | Ayarlanabilir pedallar (belleksiz) veya bellek modülü |
| 52 | 20A* | Park lambalarını çekin |
| 53 | 10 A* | Isınmış aynalar |
| 54 | 30A* | Ön silecek motoru |
| 55 | 25A* | Arka silecek motoru |
| 56 | 30A* | En kaliteli radyo |
| 57 | 20A* | çakmak |
| 58 | 30A* | SJB # 1 – Orta Yüksek Stop Lambası (CHMSL), Plaka Lambaları, OBD II, Kubbe Lambası, Yardımcı Kapılar, Anahtarlı Işıklar (F-8, F-9, F-10 ve F-ll Gıdalar) |
| 59 | 20A* | Radyo (ücretli değil) |
| 60 | 30A* | SJB # 4 – Geri vites lambaları, Hırsızlığa karşı alarm, Kapı kilitleri |
| 61 | 20A* | 3. sıra soket |
| 62 | 30A* | SJB # 3 – Sağa dönüş / yardımcı ışıklar, Sağ kısa huzme, Sol ön park / dönüş sinyal lambaları, Sol arka park / durma / dönüş sinyal lambaları, Pano iç aydınlatma lambaları, Sol yan ayna, Saat , F10ksiy10 grubu, Mesaj merkezi (SJB F -15), Şunlar için ışık değiştirme: tavan k10solu, DVD / arka klima k10trol sistemi, Far şalter aydınlatması, Klima k10trol aydınlatması |
| 63 | 20A* | Gösterge paneli soketi |
| 64 | 20A* | K10tak anahtarı n ° 1 güç kaynağı |
| 65 | 30A* | SJB # 2 – Sola dönüş / yardımcı ışıklar, Sol kısa huzme, Sağ ön park / dönüş sinyal lambaları, Sağ arka park / durma / dönüş sinyal lambaları, Su 1ikintisi lambaları, Dönüş sinyalleri, Güneşlikler, 2. ve 3. ışık sıraları, Şarj lambası, buz çözme göstergesi |
| 66 | 20A* | 2. sıra koltuk elektrik prizi |
| 67 | 20A* | K10tak anahtarı # 2 güç |
| 70 | – | Kullanılmamış |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | Diyot | PCM |
| 76 | Diyot | klima debriyajı |
| * Mini sigorta ** Kartuş sigortası |
2005
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | Röle | Aksesuar zamanlama rölesi 1 |
| 2 | Röle | Aksesuar zamanlama rölesi 2 |
| 3 | 10 A | Ön silecek motoru Güç açık |
| 4 | 5A | B + dış aynalara güç kaynağı |
| 5 | 20A | Havalandırma penceresi için güç kaynağı / Radyo güç kaynağı |
| 6 | 5A | Sürücü kapısı anahtarı Aydınlatma / Yolcu kapısı anahtarı aydınlatması |
| 7 | 10 A | Arka silecek Gücü açık |
| 8 | 10 A | Küme / otomatik elektr10ik sıcaklık k10trolü (EATC) güç kaynağı B +, DVD |
| 9 | 10 A | Pasif hırsızlık önleme sistemi (PATS) LED güç kaynağı |
| 10 | 5A | yardımcı radyo |
| 11 | 5A | Yardımcı klima sistemi / Elektrikli bagaj kapağı modülü / Sol ve sağ elektrikli sürgülü kapı modülü / Veri bağlantısı k10ektörü (DLC) / Saat gücü B + |
| 12 | 5A | Fren Vites Kilidi (BSI) Çalışma gücü, Klima k10trol sistemi Çalışma gücü |
| 13 | 5A | Pusula / Isıtmalı sürücü koltuğu / Isıtmalı yolcu koltukları / Ters algılama sistemi / Elektrikli bagaj kapağı modülü / Elektrikli sürgülü kapı |
| 14 | 5A | Kaputun altındaki sigorta kutusu Güç kaynağı açık, Ön fan Güç kaynağı açık |
| 15 | 10 A | Fren Açma-Kapama Anahtarı (BOO) B + |
| 16 | 5A | Direksiy10 açısı / Küme / Elektrikli sürgülü kapıların ve elektrikle k10trol edilen bagaj kapağının sessize alınması LED / Elektrokromatik dikiz aynası Çalıştırma / Çalıştırma / Lastik basıncı izleme sistemi |
| 17 | 10 A | Emniyet K10trol Modülü (RCM) / Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) / Yolcu Yolcu Algılama Sistemi (PODS) Çalıştırma / Başlatma |
| 18 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) modülü / Fren basınç anahtarı / Hız k10trolü Çalıştır / Başlat |
| 19 | 5A | PATS / Küme / Hava Yastığı LED’leri / Güç Aktarma Organı K10trol Modülü (PCM) Röle Çalıştırma / Başlatma |
| 20 | 10 A | Bagaj kapağı çalıştırma gücü, radyo çalıştırma gücü |
| 21 | 10 A | Marş rölesi güç kaynağı BAŞLAT |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 30A** | Sağ soğutma fanı |
| 3 | 30A** | Sol soğutma fanı |
| 4 | 30A** | marş solenoidi |
| 5 | 30A** | Sağ elektrikli sürgülü kapı |
| 6 | 30A** | Aksesuar SJB # 2 (sürücü camı regülatörü) |
| 7 | 30A** | Yardımcı fan motoru |
| 8 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) # 2 (bobin gücü) |
| 9 | 30A** | Elektrikli bagaj kapağı |
| 10 | 30A** | SJB # 1 aksesuar (yolcu camı, radyo, havalandırma camları) |
| 11 | 30A** | Sol elektrikli koltuk / ısıtmalı koltuk |
| 12 | 40A** | ABS # 1 (pompa motoru) |
| 13 | 40A** | Arka buz çözücü |
| 14 | 30A** | Ön klima sistemi fan motoru |
| 15 | 30A** | Sağ elektrikli koltuk / ısıtmalı koltuk |
| 16 | 30A** | Sol elektrikli sürgülü kapı |
| 20 | Mini röle | Güç aktarma sistemi k10trol modülünün (PCM) gücü |
| 21 | Mini röle | korna çalmak |
| 22 | mikro röle | klima debriyajı |
| 23 | mikro röle | Kırmızı ışıklar |
| 24 | Mini röle | Giriş |
| 25 | mikro röle | Benzin pompası |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | Mini röle | Yardımcı fan |
| 29 | mikro röle | Römorklar için park lambaları |
| 30 | mikro röle | Sol römork fren lambaları / göstergeleri |
| 31 | mikro röle | Sağ Römork Fren / Dönüş Sinyal Lambaları |
| 32 | Mini röle | Arka buz çözücü |
| 40 | 15A* | Motor # 1 (A / C Röle Bobini, IMRC, HEGO Sensörleri, Kartuş Havası, Transaks, Kartuş Havalandırması) |
| 41 | 25A* | korna çalmak |
| 42 | 10 A* | klima debriyajı |
| 43 | 15A* | Motor # 2 (Soğutma Fanı Rölesi, Enjektörler, PCM, MAF Sensörü, LAC, Ateşleme Bobini, ESM) |
| 44 | 10 A* | Isıtmalı PCV |
| 45 | 15A* | Kırmızı ışıklar |
| 46 | 20A* | Römork freni / dönüş sinyalleri |
| 47 | 15A* | Yakıt pompası k10trol modülü |
| 48 | – | Kullanılmamış |
| 49 | 10 A* | PCM KAPAĞI |
| 50 | 10 A* | Alternatör |
| 51 | 10 A* | Ayarlanabilir pedallar (belleksiz) veya bellek modülü |
| 52 | 20A* | Park lambalarını çekin |
| 53 | 10 A* | Isınmış aynalar |
| 54 | 30A* | Ön silecek motoru |
| 55 | 25A* | Arka silecek motoru |
| 56 | 30A* | En kaliteli radyo |
| 57 | 20A* | çakmak |
| 58 | 30A* | SJB # 1 – Orta Yüksek Stop Lambası (CHMSL), Plaka Lambaları, OBD II, Kubbe Lambası, Yardımcı Kapılar, Anahtarlı Işıklar (F-8, F-9, F-10 ve F-ll Gıdalar) |
| 59 | 20A* | Radyo (ücretli değil) |
| 60 | 30A* | SJB # 4 – Geri vites lambaları, Kapı kilitleri |
| 61 | 20A* | 3. sıra soket |
| 62 | 30A* | SJB # 3 – Sağa dönüş / yardımcı ışıklar, Sağ kısa huzme, Sol ön park / dönüş sinyal lambaları, Sol arka park / durma / dönüş sinyal lambaları, Pano iç aydınlatma lambaları, Sol yan ayna, Saat , F10ksiy10 grubu, Mesaj merkezi (SJB F -15), Şunlar için ışık değiştirme: tavan k10solu, DVD / arka klima k10trol sistemi, Far şalter aydınlatması, Klima k10trol aydınlatması |
| 63 | 20A* | Gösterge paneli soketi |
| 64 | 20A* | K10tak anahtarı n ° 1 güç kaynağı |
| 65 | 30A* | SJB # 2 – Sola dönüş / yardımcı ışıklar, Sol kısa huzme, Sağ ön park / dönüş sinyal lambaları, Sağ arka park / durma / dönüş sinyal lambaları, Su 1ikintisi lambaları, Dönüş sinyalleri, Güneşlikler, 2. ve 3. ışık sıraları, Şarj lambası, buz çözme göstergesi |
| 66 | 20A* | 2. sıra koltuk elektrik prizi |
| 67 | 20A* | K10tak anahtarı # 2 güç |
| 70 | – | Kullanılmamış |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | Diyot | PCM |
| 76 | Diyot | klima debriyajı |
| * Mini sigorta ** Kartuş sigortası |
Yardımcı röle kutusu
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Soğutma fanı rölesi # 4 |
| 2 | – | Soğutma fanı rölesi # 5 |
| 3 | – | Soğutma fanı rölesi # 3 |
| 4 | – | Soğutma fanı rölesi # 1 |
| 5 | – | Soğutma fanı rölesi # 2 |
| 6 | 40A* | Sağ Soğutma Fanı Motoru (Yalnızca Römork Paketi Olan Araçlar) |
| 7 | 15A** | Düşük Devirli Soğutma Fanı Devre Kesici (Yalnızca Römork Paketi Olan Araçlarda) |
| 8 | 40A* | Sol Soğutma Fanı Motoru (Römork Paketli Araçlar) |
| 8 | 10 A** | Düşük Devirli Soğutma Fanı Devre Kesici (Römork Kiti Olmayan Araçlar) |
| * Maksi sigorta ** Devre kesici |
2006, 2007
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2006, 2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | Röle | Aksesuar zamanlama rölesi 1 |
| 2 | Röle | Aksesuar zamanlama rölesi 2 |
| 3 | 10 A | Ön silecek motoru Güç açık |
| 4 | 5A | B + dış aynalara güç kaynağı |
| 5 | 20A | Havalandırma penceresi için güç kaynağı / Radyo güç kaynağı |
| 6 | 5A | Sürücü kapısı anahtarı Aydınlatma / Yolcu kapısı anahtarı aydınlatması |
| 7 | 10 A | Arka silecek Gücü açık |
| 8 | 10 A | Küme / otomatik elektr10ik sıcaklık k10trolü (EATC) güç kaynağı B +, DVD |
| 9 | 10 A | Pasif hırsızlık önleme sistemi (PATS) LED güç kaynağı |
| 10 | 5A | yardımcı radyo |
| 11 | 5A | Yardımcı klima sistemi / Elektrikli bagaj kapağı modülü / Sol ve sağ elektrikli sürgülü kapı modülü / Veri bağlantısı k10ektörü (DLC) / Saat gücü B + |
| 12 | 5A | Fren Vites Kilidi (BSI) Çalışma gücü, Klima k10trol sistemi Çalışma gücü |
| 13 | 5A | Pusula / Isıtmalı sürücü koltuğu / Isıtmalı yolcu koltukları / Ters algılama sistemi / Elektrikli bagaj kapağı modülü / Elektrikli sürgülü kapı |
| 14 | 5A | Kaputun altındaki sigorta kutusu Güç kaynağı açık, Ön fan Güç kaynağı açık |
| 15 | 10 A | Fren Açma-Kapama Anahtarı (BOO) B + |
| 16 | 5A | Direksiy10 açısı / Küme / Elektrikli sürgülü kapıların ve elektrikle k10trol edilen bagaj kapağının sessize alınması LED / Elektrokromatik dikiz aynası Çalıştırma / Çalıştırma / Lastik basıncı izleme sistemi |
| 17 | 10 A | Emniyet K10trol Modülü (RCM) / Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) / Yolcu Yolcu Algılama Sistemi (PODS) Çalıştırma / Başlatma |
| 18 | 10 A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) modülü / Fren basınç anahtarı / Hız k10trolü Çalıştır / Başlat |
| 19 | 5A | PATS / Küme / Hava Yastığı LED’leri / Güç Aktarma Organı K10trol Modülü (PCM) Röle Çalıştırma / Başlatma |
| 20 | 10 A | Bagaj kapağı çalıştırma gücü, radyo çalıştırma gücü |
| 21 | 10 A | Marş rölesi güç kaynağı BAŞLAT |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2006, 2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 30A** | Sağ soğutma fanı |
| 3 | 30A** | Sol soğutma fanı |
| 4 | 30A** | marş solenoidi |
| 5 | 30A** | Sağ elektrikli sürgülü kapı |
| 6 | 30A** | SJB # 2 aksesuarı (sürücü elektrikli camı) |
| 7 | 30A** | Yardımcı fan motoru |
| 8 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) # 2 (bobin gücü) |
| 9 | 30A** | Elektrikli bagaj kapağı |
| 10 | 30A** | SJB aksesuarları # 1 (yolcu camı, radyo, havalandırma camları) |
| 11 | 30A** | Sol elektrikli koltuk / ısıtmalı koltuk |
| 12 | 40A** | ABS # 1 (pompa motoru) |
| 13 | 40A** | Arka buz çözücü |
| 14 | 30A** | Ön klima sistemi fan motoru |
| 15 | 30A** | Sağ elektrikli koltuk / ısıtmalı koltuk |
| 16 | 30A** | Sol elektrikli sürgülü kapı |
| 20 | Mini röle | Güç aktarma sistemi k10trol modülünün (PCM) gücü |
| 21 | Mini röle | korna çalmak |
| 22 | mikro röle | klima debriyajı |
| 23 | mikro röle | Kırmızı ışıklar |
| 24 | Mini röle | Giriş |
| 25 | mikro röle | Benzin pompası |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | Mini röle | Yardımcı fan |
| 29 | mikro röle | Römorklar için park lambaları |
| 30 | mikro röle | Sol römork fren lambaları / göstergeleri |
| 31 | mikro röle | Sağ Römork Fren / Dönüş Sinyal Lambaları |
| 32 | Mini röle | Arka buz çözücü |
| 40 | 15A* | Motor # 1 (A / C Röle Bobini, IMRC, HEGO Sensörleri, Kartuş Boşaltma, Şanzıman Modülü) |
| 41 | 25A* | korna çalmak |
| 42 | 10 A* | klima debriyajı |
| 43 | 15A* | Motor # 2 (Soğutma Fanı Rölesi, Enjektörler, PCM, MAF Sensörü, IAC, Ateşleme Bobini, ESM) |
| 44 | 10 A* | Isıtmalı PCV |
| 45 | 15A* | Kırmızı ışıklar |
| 46 | 20A* | Römork freni / dönüş sinyalleri |
| 47 | 15A* | Yakıt pompası, yakıt pompası durdurma anahtarı |
| 48 | 15A* | Sis farları |
| 49 | 10 A* | PCM KAP, olay kutusu |
| 50 | 10 A* | Alternatör |
| 51 | 10 A* | Ayarlanabilir pedallar (belleksiz) veya bellek modülü |
| 52 | 20A* | Park lambalarını çekin |
| 53 | 10 A* | Isınmış aynalar |
| 54 | 30A* | Ön silecek motoru |
| 55 | 25A* | Arka silecek motoru |
| 56 | 30A* | En kaliteli radyo |
| 57 | – | Kullanılmamış |
| 58 | 30A* | SJB # 1 – Orta Yüksek Stop Lambası (CHMSL), Plaka Lambaları, OBD II, Kubbe Lambası, Yardımcı Kapılar, Anahtarlı Işıklar (F-8, F-9, F-10 ve Fl 1 Foods) |
| 59 | 20A* | Radyo (ücretli değil) |
| 60 | 30A* | SJB # 4 – Geri vites lambaları, Kapı kilitleri |
| 61 | – | Kullanılmamış |
| 62 | 30A* | SJB # 3 – Sağa dönüş / yardımcı ışıklar, Sağ kısa huzme, Sol ön park / dönüş sinyal lambaları, Sol arka park / durma / dönüş sinyal lambaları, Pano iç aydınlatma lambaları, Sol yan ayna, Saat , F10ksiy10 grubu, Mesaj merkezi (SJB F -15), Şunlar için ışık değiştirme: tavan k10solu, DVD / arka klima k10trol sistemi, Far şalter aydınlatması, Klima k10trol aydınlatması |
| 63 | 20A* | Gösterge panelindeki elektrik prizi, Çakmak |
| 64 | 20A* | K10tak anahtarı n ° 1 güç kaynağı |
| 65 | 30A* | SJB # 2 – Sola dönüş / yardımcı ışıklar, Sol kısa huzme, Sağ ön park / dönüş sinyal lambaları, Sağ arka park / durma / dönüş sinyal lambaları, Su 1ikintisi lambaları, Dönüş sinyalleri, Güneşlikler, 2. ve 3. ışık sıraları, Şarj lambası, buz çözme göstergesi |
| 66 | 20A* | 2. ve 3. sıra koltuk elektrik prizleri |
| 67 | 20A* | K10tak anahtarı # 2 güç |
| 70 | – | Kullanılmamış |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | Diyot | PCM |
| 76 | Diyot | klima debriyajı |
| * Mini sigorta ** Kartuş sigortası |
Yardımcı röle kutusu
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Soğutma fanı rölesi # 4 |
| 2 | – | Soğutma fanı rölesi # 5 |
| 3 | – | Soğutma fanı rölesi # 3 |
| 4 | – | Soğutma fanı rölesi # 1 |
| 5 | – | Soğutma fanı rölesi # 2 |
| 6 | 40A* | Sağ Soğutma Fanı Motoru (Yalnızca Römork Paketi Olan Araçlar) |
| 7 | 15A** | Düşük Devirli Soğutma Fanı Devre Kesici (Yalnızca Römork Paketi Olan Araçlarda) |
| 8 | 40A* | Sol Soğutma Fanı Motoru (Römork Paketli Araçlar) |
| 8 | 10 A** | Düşük Devirli Soğutma Fanı Devre Kesici (Römork Kiti Olmayan Araçlar) |
| * Maksi sigorta ** Devre kesici |
