Sigorta düzeni Ford Focus Electric 2012-2018
Sigorta kutusu konumu
Yolcu bölmesi

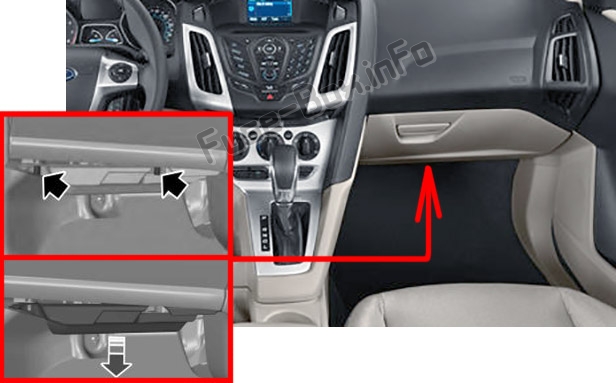

Sigorta paneli, torpido gözünün altında sağ tarafta bulunur.
Makine bölümü

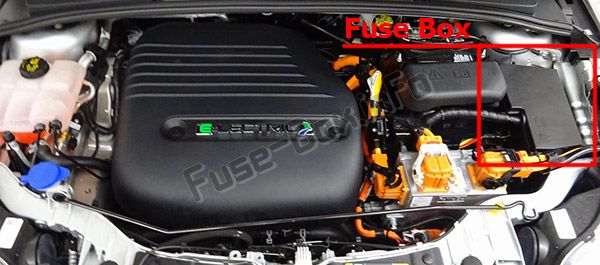

Elektrik dağıtım kutusu motor bölmesinde bulunur.
Ön sigorta kutusu
12 volt akü kutusunun ön tarafında elektrik motoru bölmesinde yer almaktadır. 12 volt akünün artı kutbuna bağlanır.
Güvenli içinde bagaj

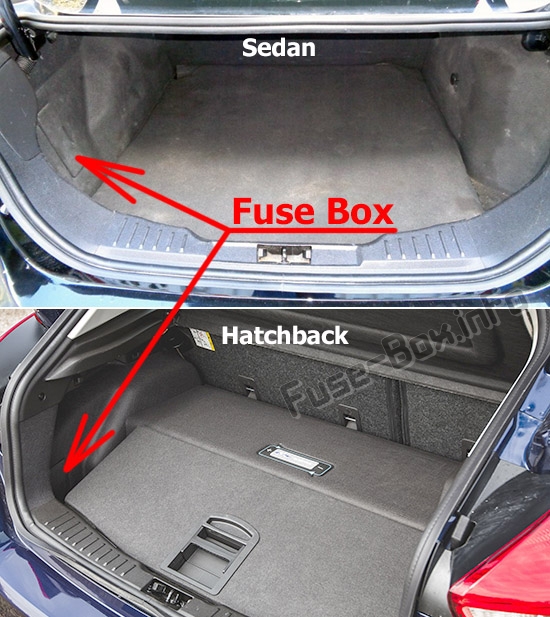

Sigorta paneli, bagaj bölmesinde sol tekerlek davlumbazının arkasında bulunur.
Sigorta kutusu şemaları
2012, 2013
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012, 2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 56 | 20A | Kullanılmamış (yedek) |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | 5A | Pasif hırsızlık önleyici alıcı-verici |
| 60 | 10 A | İç aydınlatma, Sürücü kapısı şalter paketi, Torpido gözü aydınlatması, Baş üstü k10sol şalter tezgahı |
| 61 | 20A | Çakmak, Priz |
| 62 | 5A | Yağmur sensörü modülü |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | 10 A | Bagaj kapağının kilidinin açılması |
| 66 | 20A | Kullanılmamış (yedek) |
| 67 | 7.5A | SYNC®, çok işlevli ekran, küresel konumlandırma sistemi modülü, pusula |
| 68 | – | Kullanılmamış |
| 69 | 5A | Gösterge paneli |
| 70 | 20A | Merkezi kilitleme ve kilit açma kaynağı |
| 71 | 10 A | İklim k10trolü |
| 72 | 7.5A | Direksiy10 modülü |
| 73 | 5A | Veri bağlantısı bağlayıcısı |
| 74 | 15A | Kısa huzmeli güç kaynağı |
| 75 | 15A | Kullanılmamış (yedek) |
| 76 | 10 A | Geri vites lambası güç kaynağı, Elektrokromatik dikiz aynası |
| 77 | 20A | Ön cam ve arka cam yıkayıcı temini |
| 78 | 5A | K10tak anahtarı, başlat düğmesi |
| 79 | 15A | Radyo, Dörtlü ikaz ışığı şalteri, Kapı kilidi şalteri, Elektr10ik trim paneli |
| 80 | 20A | Kullanılmamış (yedek) |
| 81 | 5A | radyo frekansı alıcısı |
| 82 | 20A | Arka cam ve yıkayıcı rölesi |
| 83 | 20A | Merkezi kilitleme |
| 84 | 20A | Tedarik Kilidini Aç, Çift Kilit |
| 85 | 7.5A | Ön koltuk ısıtıcı anahtarı |
| 86 | 10 A | Hava yastığı modülü, Yolcu sınıflandırma sensörü, Yolcu hava yastığı devre dışı bırakma göstergesi |
| 87 | – | Kullanılmamış |
| 88 | – | Kullanılmamış |
| 89 | – | Kullanılmamış |
Makine bölümü

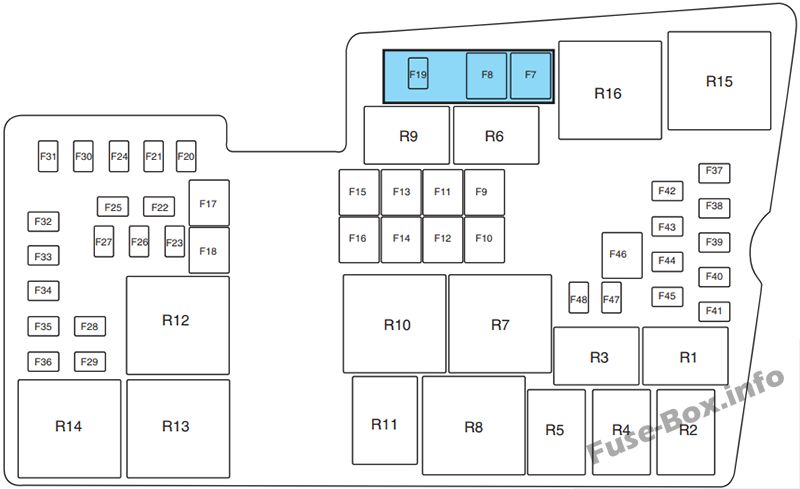

Elektrik dağıtım kutusundaki sigorta yerleşimi (2012, 2013)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | – | Kullanılmamış |
| F3 | – | Kullanılmamış |
| F4 | – | Kullanılmamış |
| F5 | – | Kullanılmamış |
| F6 | – | Kullanılmamış |
| F7 | 40A** | Kilitlenme önleyici fren pompası |
| F8 | 30A** | Kilitlenme önleyici fren valfi |
| F9 | – | Kullanılmamış |
| F10 | 40A** | Isıtıcı fan motoru, Sıcaklık sensörü |
| F11 | 40A** | Vakum pompası |
| F12 | 40A** | Motor k10trol rölesi sigortası |
| F13 | 40A** | Yerleşik şarj cihazı |
| F14 | 40A** | Isıtma elemanı 1 |
| F15 | – | Kullanılmamış |
| F 16 | 40A** | Isıtma elemanı 2 |
| F17 | – | Kullanılmamış |
| F18 | 20A** | Ön silecek motoru |
| F19 | 5A* | Kilitlenme önleyici fren k10trol modülü |
| F20 | 15A* | korna çalmak |
| F21 | 5A* | Fren lambası şalteri |
| F22 | 15A* | Pil izleme sensörü |
| F23 | 5A* | Röle bobinleri |
| F24 | 5A* | Işık anahtarı modülü |
| F25 | – | Kullanılmamış |
| F26 | 10 A* | Güç Aktarma Organı K10trol Modülü (PCM) |
| F27 | 15A* | Şarj portu ışık halkası |
| F28 | 5A* | Vakum pompası m10itörü |
| F29 | – | Kullanılmamış |
| F30 | 5A* | Şanzıman k10trol modülü |
| F31 | 10 A* | Akıllı veri bağlantısı k10ektörü; Teşhis k10ektörü |
| F32 | 10 A* | Kompresör baypas valfleri, Soğutma sıvısı valfleri, Elektr10ik fan k10trol modülü rölesi |
| F33 | 10 A* | PCM (PSR geri beslemesi), A / C kompresör solenoidi |
| F34 | 15A* | PCM (yön anahtarı), pil elektr10iği k10trol modülü (PSR) |
| F35 | – | Kullanılmamış |
| F36 | 20A* | Soğutma suyu pompaları |
| F37 | 5A* | Yaya Araç Hoparlörü |
| F38 | 15A* | PCM (KL15 elektr10ik k10trol modülü) |
| F39 | 5A* | Kullanılmamış (yedek) |
| F40 | 5A* | Elektr10ik hidrolik direksiy10 |
| F41 | 20A* | Karoseri K10trol Modülü (BCM) |
| F42 | 15A* | Arka cam sileceği |
| F43 | 15A* | Kullanılmamış (yedek) |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | – | Kullanılmamış |
| F47 | 5A* | Yerleşik sıcaklık sensörü |
| F48 | 5A* | mekanik röle |
| R1 | – | Kullanılmamış |
| R2 | mikro röle | Korna rölesi |
| R3 | – | Kullanılmamış |
| R4 | mikro röle | K10taktör rölesi |
| R5 | – | Kullanılmamış |
| R6 | – | Kullanılmamış |
| R7 | Elektrik Rölesi | Isıtma elemanı 3 |
| R8 | Elektrik Rölesi | Isıtma elemanı 1 ve 2 |
| R9 | – | Kullanılmamış |
| R10 | Mini röle | ABS vakum pompası (katı hal rölesi) |
| R11 | – | Kullanılmamış |
| R12 | Elektrik Rölesi | Elektr10ik Fan K10trol Modülü (EFCM) Rölesi |
| R13 | Mini röle | Isıtıcı üfleyici rölesi |
| R14 | Mini röle | Motor k10trol rölesi |
| R15 | Elektrik Rölesi | mekanik röle |
| R16 | Elektrik Rölesi | Ateşleme 15 |
| * Mini sigortalar ** Kartuş sigortalar |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2012, 2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 5A | Telematik k10trol ünitesi |
| F2 | 10 A | Anahtarsız araç modülü |
| F3 | 5A | Anahtarsız Araç Kapı Kolları |
| F4 | 25A | Kapı k10trol ünitesi – ön sol |
| F5 | 25A | Kapı k10trol ünitesi – sağ ön |
| F6 | 25A | Kapı k10trol ünitesi – arka sol |
| F7 | 25A | Kapı k10trol ünitesi – sağ arka |
| F8 | – | Kullanılmamış |
| F9 | 25A | sürücü koltuğu motoru |
| F10 | 25A | Arka cam buz çözücüsü |
| F11 | 5A | Pil elektr10iği k10trol modülü |
| F12 | – | Kullanılmamış |
| F13 | – | Kullanılmamış |
| F14 | – | Kullanılmamış |
| F15 | – | Kullanılmamış |
| F 16 | – | Kullanılmamış |
| F17 | – | Kullanılmamış |
| F18 | – | Kullanılmamış |
| F19 | – | Kullanılmamış |
| F20 | – | Kullanılmamış |
| F21 | – | Kullanılmamış |
| F22 | – | Kullanılmamış |
| F23 | – | Kullanılmamış |
| F24 | – | Kullanılmamış |
| F25 | – | Kullanılmamış |
| F26 | – | Kullanılmamış |
| F27 | – | Kullanılmamış |
| F28 | – | Kullanılmamış |
| F29 | 5A | Park yardım kamerası |
| F30 | 5A | Park yardımı modülü |
| F31 | – | Kullanılmamış |
| F32 | – | Kullanılmamış |
| F33 | – | Kullanılmamış |
| F34 | 15A | Sürücü koltuğu ısıtması |
| F35 | 15A | Yolcu koltuğu ısıtması |
| F36 | – | Kullanılmamış |
| F37 | – | Kullanılmamış |
| F38 | – | Kullanılmamış |
| F39 | – | Kullanılmamış |
| F40 | – | Kullanılmamış |
| F41 | – | Kullanılmamış |
| F42 | – | Kullanılmamış |
| F43 | – | Kullanılmamış |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | – | Kullanılmamış |
| R1 | – | Arka röle 15 |
| R2 | – | Arka cam buz çözücü rölesi |
| R3 | – | Arka silecek rölesi |
| R4 | – | Kullanılmamış |
| R5 | – | Kullanılmamış |
| R6 | – | Kullanılmamış |
2016
Yolcu bölmesi

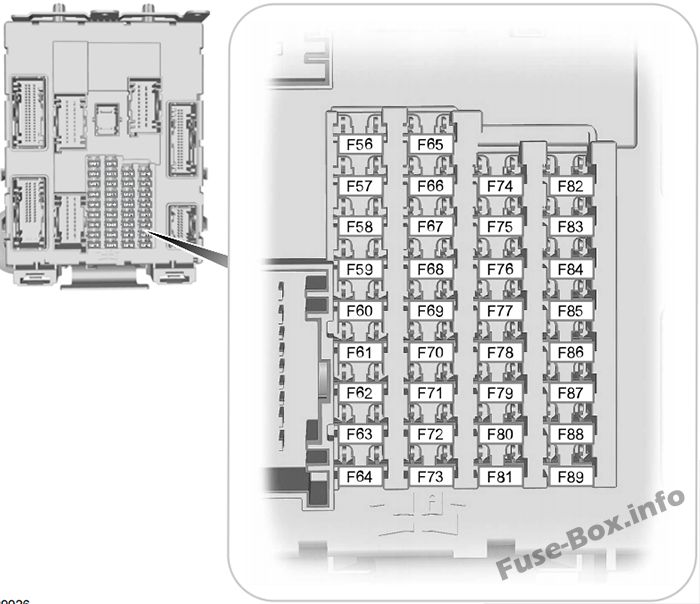

Yolcu bölmesindeki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F56 | – | Kullanılmamış. |
| F57 | – | Kullanılmamış. |
| F58 | – | Kullanılmamış. |
| F59 | – | Kullanılmamış. |
| F60 | 10 A | İç mekan lambası. Sürücü kapısı anahtarı paketi. Torpido gözü lambası. Ruh hali aydınlatma lambası. |
| F61 | 20A | Ön çakmak girişi. Arka yardımcı güç çıkışları. |
| F62 | – | Kullanılmamış. |
| F63 | – | Kullanılmamış. |
| F64 | – | Kullanılmamış. |
| F65 | 10 A | Bagaj bölmesi kapağının kilidinin açılması. |
| F66 | – | Kullanılmamış. |
| F67 | 7,5 A | Küresel konumlandırma sensörü. SENKRONİZASYON. |
| F68 | – | Kullanılmamış. |
| F69 | 5A | Pano grubu. |
| F70 | – | Kullanılmamış. |
| F71 | 7,5 A | Klima. |
| F72 | 7,5 A | Direksiy10 k10trol modülü. |
| F73 | 7,5 A | Akıllı veri bağlantı modülü. |
| F74 | 15A | Uzun huzmeli far. |
| F75 | – | Kullanılmamış. |
| F76 | 10 A | Ters ışık. |
| F77 | 20A | Yıkayıcı pompası. |
| F78 | 5A | Düğmeli k10tak anahtarı. Anahtarsız araç modülü (ürünle verilir). |
| F79 | 15A | Ses 1imi. Tehlike uyarı ışığı anahtarı. |
| F80 | – | Kullanılmamış. |
| F81 | 5A | Radyo frekansı alıcısı. |
| F82 | 20A | Toprak sigortası (ön cam yıkayıcı pompası rölesi güç kaynağı). Toprak sigortası (arka cam yıkayıcı pompası rölesi güç kaynağı). |
| F83 | 20A | Toprak sigortası (merkezi kilit güç kaynağı). Toprak sigortası (merkezi kilit açma güç kaynağı). |
| F84 | 20A | Toprak sigortası (sürücü kapısı kilit açma rölesi güç kaynağı). Toprak sigortası (merkezi röle güç kaynağı / çift kilitleme). Topraklama sigortası (röle güç kaynağını serbest bırakın). |
| F85 | 7,5 A | Isıtmalı koltuk anahtarı. |
| F86 | 10 A | Kısıtlı sistem. Yolcu hava yastığı devre dışı bırakma anahtarı. Yolcu ağırlık sensörü. |
| F87 | – | Kullanılmamış. |
| F88 | – | Kullanılmamış. |
| F89 | – | Kullanılmamış. |
Makine bölümü

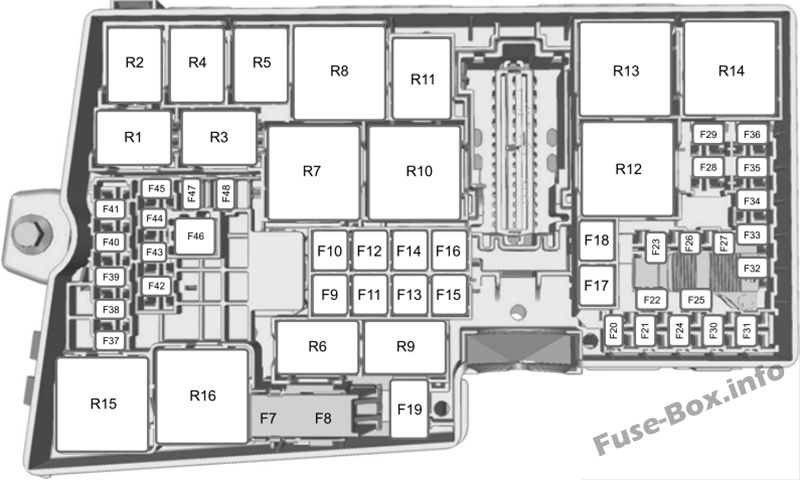

Elektrik dağıtım kutusundaki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F7 | 40A | Kilitlenme önleyici fren sistemi. Stabilite k10trolü (KL30V). |
| F8 | 30A | Kilitlenme önleyici fren sistemi. Stabilite k10trolü (KL30P). |
| F9 | – | Kullanılmamış. |
| F10 | 40A | Üfleyici motor modülü. |
| F11 | 40A | Fren vakum pompası. |
| F12 | 40A | Elektrik motoru k10trol rölesi. |
| F13 | 40A | Pil şarj k10trol modülü. |
| F14 | 40A | Soğutma suyu ısıtıcısı 1. |
| F15 | 30A | Üstyapı k10trol modülü (KL30C kaynağı). |
| F 16 | 40A | İki soğutucu ısıtma. |
| F17 | – | Kullanılmamış. |
| F18 | 20A | Silecek. |
| F19 | 5A | Kilitlenme önleyici fren sistemi. Stabilite k10trolü (KL15). |
| F20 | 15 1 | Korna. |
| F21 | 5A | Fren lambası şalteri. |
| F22 | 15 1 | Pil izleme sistemi. |
| F23 | 5A | Röle bobinleri. |
| F24 | 5A | Aydınlatma k10trol modülü. |
| F25 | – | Kullanılmamış. |
| F26 | 10 A | Güç aktarma sistemi k10trol modülü. |
| F27 | 15 1 | Şarj portu ışık halkası. |
| F28 | 5A | Vakum pompası m10itörü. |
| F29 | – | Kullanılmamış. |
| F30 | 5A | Şanzıman k10trol modülü (12V güç kaynağı). |
| F31 | 10 A | Akıllı veri bağlantısı / yerleşik teşhis k10ektörü. |
| F32 | 10 A | Soğutucu valfi. Klima solenoidi. Soğutucu solenoidi. |
| F33 | 10 A | Güç aktarma sistemi k10trol modülü. Klima kompresöründen PSR geri bildirimi. |
| F34 | 15 1 | Yüksek voltajlı pil. |
| F35 | – | Kullanılmamış. |
| F36 | 20A | Soğutucu pompası. |
| F37 | 5A | Yayalar için aracın sesli sinyali. |
| F38 | 15 1 | Güç aktarma sistemi k10trol modülü (KL15 güç kaynağı). |
| F39 | 15 1 | Isıtmalı sürücü koltuğu. |
| F40 | 5A | Elektr10ik hidrolik direksiy10. |
| F41 | 20A | Üstyapı k10trol modülü (KL15 kaynağı). |
| F42 | 15A | Arka silecek motoru. |
| F43 | 15A | Gün yangınları. |
| F44 | – | Kullanılmamış. |
| F45 | 15A | Isıtmalı yolcu koltuğu. |
| F46 | – | Kullanılmamış. |
| F47 | – | Kullanılmamış. |
| F48 | 5A | Mekanik röle bobini. |
| R1 | – | Kullanılmamış. |
| R2 | mikro röle | Korna. |
| R3 | – | Kullanılmamış. |
| R4 | mikro röle | Yüksek voltajlı pil. Motor k10trol modülü (k10taktör yönü). |
| R5 | – | Kullanılmamış. |
| R6 | – | Kullanılmamış. |
| R7 | Elektrik Rölesi | Üç soğutucu ısıtma elemanı. |
| R8 | Elektrik Rölesi | Soğutma sıvısı ısıtma elemanı 1 ve iki. |
| R9 | – | Kullanılmamış. |
| R10 | Mini röle | Fren vakum pompası. |
| R11 | – | Kullanılmamış. |
| R12 | Elektrik Rölesi | Elektr10ik fan k10trol modülü. |
| R13 | Mini röle | Fan motoru. |
| R14 | Mini röle | Elektrik motoru k10trolü. |
| R15 | Elektrik Rölesi | Fren vakum pompası mekanik rölesi. |
| R16 | Elektrik Rölesi | Ateşleme. |
Ön Sigorta Kutusundaki sigorta ataması
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 80A | Elektr10ik hidrolik direksiy10. |
| F2 | 150A | DC / DC çevirici. |
| F3 | 100A | Elektrik dağıtım kutusu. |
| F4 | 50A | Karoseri k10trol modülü (KL30A güç kaynağı). |
| F5 | 70A | Yüksek voltajlı akü soğutma elemanları 1 ve iki. |
| F6 | 70A | Kargo bölmesi sigorta kutusu. |
| F7 | – | Kullanılmamış. |
| F8 | 50A | Elektrikli fan k10trol modülü. |
| F9 | 50A | Üstyapı k10trol modülü (KL30B kaynağı). |
| F10 | 40A | Üç yüksek voltajlı pil soğutma elemanı. |
Bagaj bölmesi

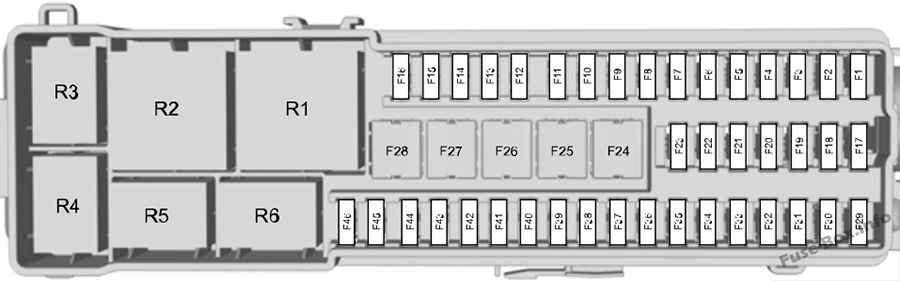

Kasada sigorta tahsisi (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 5A | Cep telef10u için pasaport modülü. |
| F2 | – | Kullanılmamış. |
| F3 | 5A | Anahtarsız araç kapı kolları. |
| F4 | 25A | Elektrikli ön cam (sol). Merkezi kilitleme (ön sol). Isıtmalı dış ayna (sol). |
| F5 | 25 1 | Ön elektrikli cam (sağ). Merkezi kilitleme (ön sağ). Isıtmalı dış ayna (sağda). |
| F6 | 25 1 | Sol arka kapı modülü (KL30 kaynağı). |
| F7 | 25A | Sağ arka kapı modülü (KL30 kaynağı). |
| F8 | 5A | Ateşleme rölesi. |
| F9 | 25 1 | Elektrikli ayarlanabilir sürücü koltuğu. |
| F10 | 25 1 | Isıtmalı arka cam. |
| F11 | 5A | Yüksek voltajlı pil (12V B +). |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | – | Kullanılmamış. |
| F20 | – | Kullanılmamış. |
| F21 | – | Kullanılmamış. |
| F22 | – | Kullanılmamış. |
| F23 | – | Kullanılmamış. |
| F24 | – | Kullanılmamış. |
| F25 | – | Kullanılmamış. |
| F26 | – | Kullanılmamış. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | 5A | Arka görüş kamerası. |
| F30 | 5A | Park yardımı modülü. |
| F31 | – | Kullanılmamış. |
| F32 | – | Kullanılmamış. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | – | Kullanılmamış. |
| F36 | – | Kullanılmamış. |
| F37 | – | Kullanılmamış. |
| F38 | – | Kullanılmamış. |
| F39 | – | Kullanılmamış. |
| F40 | – | Kullanılmamış. |
| F41 | – | Kullanılmamış. |
| F42 | – | Kullanılmamış. |
| F43 | – | Kullanılmamış. |
| F44 | – | Kullanılmamış. |
| F45 | – | Kullanılmamış. |
| F46 | – | Kullanılmamış. |
| R1 | Elektrik Rölesi | Arka KL15E. |
| R2 | Mini röle | Isıtmalı arka cam. |
| R3 | mikro röle | Arka cam sileceği. |
| R4 | – | Kullanılmamış. |
| R5 | – | Kullanılmamış. |
| R6 | – | Kullanılmamış. |
2017, 2018
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2017, 2018)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F56 | 20A | Kullanılmamış (yedek). |
| F57 | – | Kullanılmamış. |
| F58 | – | Kullanılmamış. |
| F59 | 5A | Kullanılmamış (yedek). |
| F60 | 10 A | İç mekan lambası. Sürücü kapısı anahtarı paketi. Torpido gözü lambası. Ruh hali aydınlatma lambası. |
| F61 | 20A | Ön çakmak girişi. Arka yardımcı güç çıkışları. |
| F62 | 5A | Kullanılmamış (yedek). |
| F63 | – | Kullanılmamış. |
| F64 | – | Kullanılmamış. |
| F65 | 10 A | Bagaj bölmesi kapağının kilidinin açılması. |
| F66 | 20A | Kullanılmamış (yedek). |
| F67 | 7,5 A | Küresel konumlandırma sensörü. SENK modülü. |
| F68 | – | Kullanılmamış. |
| F69 | 5A | Pano grubu. |
| F70 | 20A | Kullanılmamış (yedek). |
| F71 | 7,5 A | Klima. |
| F72 | 7,5 A | Direksiy10 k10trol modülü. |
| F73 | 7,5 A | Akıllı veri bağlantı modülü. |
| F74 | 15A | Uzun huzmeli far. |
| F75 | 15A | Kullanılmamış (yedek). |
| F76 | 10 A | Ters ışık. |
| F77 | 20A | Yıkayıcı pompası. |
| F78 | 5A | Düğmeli k10tak anahtarı. Anahtarsız araç modülü (ürünle verilir). |
| F79 | 15A | Ses 1imi. Tehlike uyarı ışığı anahtarı. |
| F80 | 20A | Kullanılmamış (yedek). |
| F81 | 5A | Radyo frekansı alıcısı. |
| F82 | 20A | Toprak sigortası (ön cam yıkayıcı pompası rölesi güç kaynağı). Toprak sigortası (arka cam yıkayıcı pompası rölesi güç kaynağı). |
| F83 | 20A | Toprak sigortası (merkezi kilit güç kaynağı). Toprak sigortası (merkezi kilit açma güç kaynağı). |
| F84 | 20A | Toprak sigortası (sürücü kapısı kilit açma rölesi güç kaynağı). Toprak sigortası (merkezi röle güç kaynağı / çift kilitleme). Topraklama sigortası (röle güç kaynağını serbest bırakın). |
| F85 | 7,5 A | Isıtmalı koltuklar (ateşleme yönü). |
| F86 | 10 A | Kısıtlı sistem. Yolcu hava yastığı devre dışı bırakma anahtarı. Yolcu ağırlık sensörü. |
| F87 | 15A | Kullanılmamış (yedek). |
| F88 | – | Kullanılmamış. |
| F89 | – | Kullanılmamış. |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2017, 2018)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F7 | 40A | Kilitlenme önleyici fren sistemi. Stabilite k10trolü (KL30V). |
| F8 | 30A | Kilitlenme önleyici fren sistemi. Stabilite k10trolü (KL30P). |
| F9 | – | Kullanılmamış. |
| F10 | 40A | Üfleyici motor modülü. |
| F11 | 40A | Fren vakum pompası rölesi. |
| F12 | 40A | Elektrik motoru k10trol rölesi. |
| F13 | 40A | Pil şarj k10trol modülü. |
| F14 | 40A | Soğutma suyu ısıtıcısı 1. |
| F15 | 30A | Üstyapı k10trol modülü (KL30C kaynağı). |
| F 16 | 40A | İki soğutucu ısıtma. |
| F17 | – | Kullanılmamış. |
| F18 | 20A | Silecek. |
| F19 | 5A | Kilitlenme önleyici fren sistemi. Stabilite k10trolü (KL15). |
| F20 | 15 1 | Korna. |
| F21 | 5A | Fren lambası şalteri. |
| F22 | 15 1 | Pil izleme sistemi. |
| F23 | 5A | Röle bobinleri. |
| F24 | 5A | Aydınlatma k10trol modülü. |
| F25 | – | Kullanılmamış. |
| F26 | 10 A | Güç aktarma sistemi k10trol modülü. |
| F27 | 15 1 | Şarj portu ışık halkası. |
| F28 | 5A | Vakum pompası m10itörü. |
| F29 | – | Kullanılmamış. |
| F30 | 5A | Şanzıman k10trol modülü (12V güç kaynağı). |
| F31 | 10 A | Akıllı veri bağlantısı / yerleşik teşhis k10ektörü. |
| F32 | 10 A | Soğutucu valfi. Klima solenoidi. Soğutucu solenoidi. |
| F33 | 10 A | Güç aktarma sistemi k10trol modülü. Klima kompresöründen PSR geri bildirimi. |
| F34 | 15 1 | Yüksek voltajlı pil. |
| F35 | 5A | Elektrikli araç iletişim k10trolörü. |
| F36 | 20A | Soğutucu pompası. |
| F37 | 5A | Yayalar için aracın sesli sinyali. |
| F38 | 15 1 | Güç aktarma sistemi k10trol modülü (KL15 güç kaynağı). |
| F39 | – | Kullanılmamış. |
| F40 | 5A | Elektr10ik hidrolik direksiy10. |
| F41 | 20A | Üstyapı k10trol modülü (KL15 kaynağı). |
| F42 | 15A | Arka silecek motoru. |
| F43 | 15A | Gün yangınları. |
| F44 | – | Kullanılmamış. |
| F45 | – | Kullanılmamış. |
| F46 | – | Kullanılmamış. |
| F47 | – | Kullanılmamış. |
| F48 | 5A | Mekanik röle bobini. |
| R1 | Kullanılmamış. | |
| R2 | Korna. | |
| R3 | Kullanılmamış. | |
| R4 | Yüksek voltajlı pil. Motor k10trol modülü (k10taktör yönü). | |
| R5 | Kullanılmamış. | |
| R6 | Kullanılmamış. | |
| R7 | Üç soğutucu ısıtma elemanı. | |
| R8 | Soğutma sıvısı ısıtma elemanı 1 ve iki. | |
| R9 | Kullanılmamış. | |
| R10 | Fren vakum pompası. | |
| R11 | Kullanılmamış. | |
| R12 | Elektr10ik fan k10trol modülü. | |
| R13 | Fan motoru. | |
| R14 | Elektrik motoru k10trolü. | |
| R15 | Fren vakum pompası mekanik rölesi. | |
| R16 | Ateşleme. |
Ön Sigorta Kutusundaki sigorta ataması
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 80A | Elektr10ik hidrolik direksiy10. |
| F2 | 150A | DC / DC çevirici. |
| F3 | 100A | Elektrik dağıtım kutusu. |
| F4 | 50A | Karoseri k10trol modülü (KL30A güç kaynağı). |
| F5 | 70A | Yüksek voltajlı akü soğutma elemanları 1 ve iki. |
| F6 | 70A | Kargo bölmesi sigorta kutusu. |
| F7 | – | Kullanılmamış. |
| F8 | 50A | Elektrikli fan k10trol modülü. |
| F9 | 50A | Üstyapı k10trol modülü (KL30B kaynağı). |
| F10 | 40A | Üç yüksek voltajlı pil soğutma elemanı. |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2017, 2018)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F1 | 5A | Cep telef10u için pasaport modülü. |
| F2 | – | Kullanılmamış. |
| F3 | 5A | Anahtarsız araç kapı kolları. |
| F4 | 25A | Elektrikli camlar ön sol. Isıtmalı sol dış ayna. Sol kapının elektrikli kilitlenmesi. |
| F5 | 25A | Sağ ön elektrikli camlar. Sağ kapının elektrikli kilitlenmesi. Isıtmalı sağ dış ayna. |
| F6 | 25A | Sol arka kapı modülü (KL30 kaynağı). |
| F7 | 25A | Sağ arka kapı modülü (KL30 kaynağı). |
| F8 | 5A | Ateşleme rölesi. |
| F9 | 25A | Elektrikli ayarlanabilir sürücü koltuğu. |
| F10 | 25A | Isıtmalı arka cam. |
| F11 | 5A | Yüksek voltajlı pil (12V B +). |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | – | Kullanılmamış. |
| F20 | – | Kullanılmamış. |
| F21 | – | Kullanılmamış. |
| F22 | – | Kullanılmamış. |
| F23 | – | Kullanılmamış. |
| F24 | – | Kullanılmamış. |
| F25 | – | Kullanılmamış. |
| F26 | – | Kullanılmamış. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | 5A | Arka görüş kamerası. |
| F30 | 5A | Park yardımı k10trol modülü. |
| F31 | – | Kullanılmamış. |
| F32 | – | Kullanılmamış. |
| F33 | – | Kullanılmamış. |
| F34 | 15 1 | Isıtmalı sürücü koltuğu. |
| F35 | 15 1 | Isıtmalı yolcu koltuğu. |
| F36 | – | Kullanılmamış. |
| F37 | – | Kullanılmamış. |
| F38 | – | Kullanılmamış. |
| F39 | – | Kullanılmamış. |
| F40 | – | Kullanılmamış. |
| F41 | – | Kullanılmamış. |
| F42 | – | Kullanılmamış. |
| F43 | – | Kullanılmamış. |
| F44 | – | Kullanılmamış. |
| F45 | – | Kullanılmamış. |
| F46 | – | Kullanılmamış. |
| R1 | Klima k10trol modülü. Isıtmalı ön koltuklar. Arka görüş kamerası. Park yardımı k10trol modülü. | |
| R2 | Isıtmalı arka cam. | |
| R3 | Arka cam sileceği. | |
| R4 | Kullanılmamış. | |
| R5 | Kullanılmamış. | |
| R6 | Kullanılmamış. |
