Sigorta düzeni Ford Focus 2012-2014
Sigorta kutusu konumu
Yolcu bölmesi
Sigorta paneli, torpido gözünün sağ tarafında bulunur (torpido gözünün altını çıkarın).

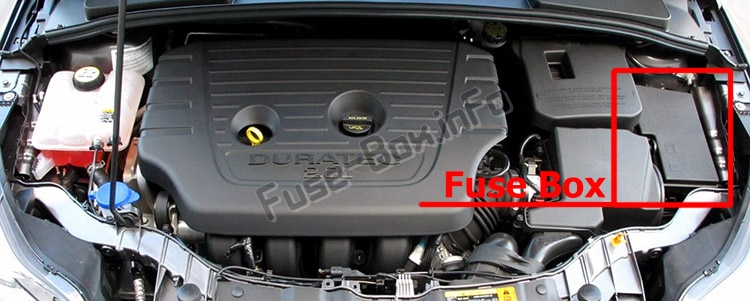

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.

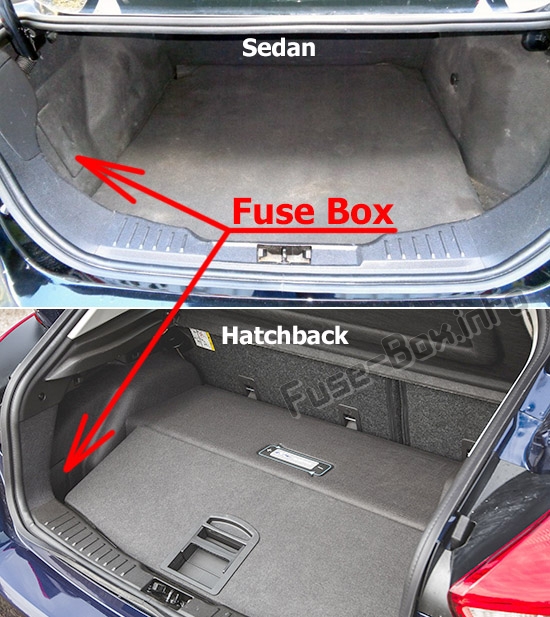

Bagaj bölmesi
Sigorta paneli, bagaj bölmesinde sol tekerlek davlumbazının arkasında bulunur.
Sigorta kutusu şemaları
2012
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 56 | 20A | Yakıt pompası beslemesi, TMAF |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | 5A | Pasif hırsızlık önleyici alıcı-verici |
| 60 | 10 A | İç aydınlatma, Sürücü kapısı şalter paketi, Torpido gözü aydınlatması, Baş üstü k10sol şalter tezgahı |
| 61 | 20A | Çakmak, Priz |
| 62 | 5A | Yağmur sensörü modülü, Nem sensörü, Elektrokromatik ayna |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | 10 A | Bagajın / bagaj kapağının kilidinin açılması |
| 66 | 20A | DD FF kilit açma kaynağı, çift kilitleme |
| 67 | 7.5A | SYNC®, çok işlevli ekran, Küresel K10umlandırma Sistemi (GPS) modülü, pusula |
| 68 | – | Kullanılmamış |
| 69 | 5A | Gösterge paneli |
| 70 | 20A | Merkezi kilitleme ve kilit açma kaynağı |
| 71 | 10 A | Isıtıcı k10trol başlığı (manuel klima), otomatik elektr10ik sıcaklık k10trolü Düello |
| 72 | 7.5A | Direksiy10 modülü |
| 73 | 5A | Veri bağlantısı bağlayıcısı |
| 74 | 15A | Kısa huzmeli güç kaynağı |
| 75 | 15A | Sis farı güç kaynağı |
| 76 | 10 A | Geri vites lambası güç kaynağı |
| 77 | 20A | Ön cam yıkayıcı kaynağı |
| 78 | 5A | K10tak anahtarı, başlat düğmesi |
| 79 | 15A | Radyo, navigasy10 DVD oynatıcı, dokunmatik ekran, dörtlü ikaz ışığı şalteri, kapı kilidi şalteri |
| 80 | 20A | Sunroof kaynağı |
| 81 | 5A | RF alıcısı |
| 82 | 20A | Ön cam yıkayıcı rölesi |
| 83 | 20A | Merkezi kilitleme |
| 84 | 20A | DD FF kilit açma kaynağı, çift kilitleme |
| 85 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi (PADI), Ön koltuk ısıtma anahtarı, Isıtıcı modülü (manuel klima), Hava kalitesi sensörü, Radyo, Arabada sıcaklık ve nem sensörü |
| 86 | 10 A | Modül hava yastığı, OCS, PADI |
| 87 | – | Kullanılmamış |
| 88 | – | Kullanılmamış |
| 89 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | – | Kullanılmamış |
| F3 | – | Kullanılmamış |
| F4 | – | Kullanılmamış |
| F5 | – | Kullanılmamış |
| F6 | – | Kullanılmamış |
| F7 | 40A** | ABS / ESP pompası |
| F8 | 30A** | ESP valfi |
| F9 | 30A** | Arka cam buz çözücüsü |
| F10 | 40A** | Isıtıcı fan motoru |
| F11 | – | Kullanılmamış |
| F12 | 30A** | ECR röle sigortası |
| F13 | 30A** | Marş rölesi |
| F14 | 25A** | Elektrikli arka cam (DCU’suz) |
| F15 | 25A** | DPS6 |
| F 16 | – | Kullanılmamış |
| F17 | – | Kullanılmamış |
| F18 | 20A** | Ön silecek motoru |
| F19 | 5A* | ABS / ESP 15 güç kaynağı |
| F20 | 15A* | korna çalmak |
| F21 | 5A* | Fren lambası şalteri |
| F22 | 15A* | Pil izleme sistemi |
| F23 | 5A* | Röle bobinleri, ışık anahtarı modülü |
| F24 | – | Kullanılmamış |
| F25 | 10 A* | Elektrikli dış ayna (DCU’suz) |
| F26 | 15A* | TCM 30 otomatik güç aktarımı |
| F27 | 15A* | Debriyaj Klima |
| F28 | 5A* | TMAF yakıt rölesi kaynağı |
| F29 | – | Kullanılmamış |
| F30 | – | Kullanılmamış |
| F31 | – | Kullanılmamış |
| F32 | 10 A* | EGR valfi, Türbülans k10trol valfleri, Isıtmalı oksijen sensörleri |
| F33 | 10 A* | Ateşleme bobinleri |
| F34 | 10 A* | enjektörler |
| F35 | 5A* | Aktif ızgara panjuru |
| F36 | 10 A* | ECM |
| F37 | – | Kullanılmamış |
| F38 | 15A* | Akı ECM / TCM 15 |
| F39 | – | Kullanılmamış |
| F40 | 5A* | EPAS 15 güç kaynağı |
| F41 | 20A* | Akı BCM 15 |
| F42 | 15A* | Arka cam sileceği |
| F43 | – | Kullanılmamış |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | 2 5 Bir* | Elektrikli ön camlar (DCU’suz) |
| F47 | 7,5A* | Isıtmalı ayna (DCU’suz) |
| F48 | 5A* | Elektrikli dış ayna (DCU’suz) |
| R1 | – | Kullanılmamış |
| R2 | mikro röle | korna çalmak |
| R3 | – | Kullanılmamış |
| R4 | – | Kullanılmamış |
| R5 | mikro röle | Arka cam sileceği |
| R6 | – | Kullanılmamış |
| R7 | – | Kullanılmamış |
| R8 | – | Kullanılmamış |
| R9 | – | Kullanılmamış |
| R10 | Mini röle | Marş rölesi |
| R11 | mikro röle | Debriyaj Klima |
| R12 | Elektrik Rölesi | Fan |
| R13 | Mini röle | Isıtıcı fanı |
| R14 | Mini röle | Motor k10trol rölesi (ECR) |
| R15 | Elektrik Rölesi | Arka cam buz çözme |
| R16 | Elektrik Rölesi | Ateşleme 15 |
| * Mini sigortalar ** Kartuş sigortalar |
Bagaj bölmesi
Kasada sigorta tahsisi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | 10 A | Anahtarsız araç modülü |
| F3 | 5A | Anahtarsız Araç Kapı Kolları |
| F4 | 25A | Ön sol kapı k10trol ünitesi |
| F5 | 25A | Sağ ön kapı k10trol ünitesi |
| F6 | 25A | Sol arka kapı k10trol ünitesi |
| F7 | 25A | Sağ arka kapı k10trol ünitesi |
| F8 | – | Kullanılmamış |
| F9 | 25A | sürücü koltuğu motoru |
| F10 | – | Kullanılmamış |
| F11 | – | Kullanılmamış |
| F12 | – | Kullanılmamış |
| F13 | – | Kullanılmamış |
| F14 | – | Kullanılmamış |
| F15 | – | Kullanılmamış |
| F 16 | – | Kullanılmamış |
| F17 | – | Kullanılmamış |
| F18 | – | Kullanılmamış |
| F19 | – | Kullanılmamış |
| F20 | – | Kullanılmamış |
| F21 | – | Kullanılmamış |
| F22 | – | Kullanılmamış |
| F23 | 25A | Ses amplifikatörü |
| F24 | – | Kullanılmamış |
| F25 | – | Kullanılmamış |
| F26 | – | Kullanılmamış |
| F27 | – | Kullanılmamış |
| F28 | – | Kullanılmamış |
| F29 | 5A | Park yardım kamerası |
| F30 | 5A | Park yardımı modülü |
| F31 | – | Kullanılmamış |
| F32 | – | Kullanılmamış |
| F33 | – | Kullanılmamış |
| F34 | 15A | Sürücü koltuğu ısıtması |
| F35 | 15A | Yolcu koltuğu ısıtması |
| F36 | – | Kullanılmamış |
| F37 | 5A | açılır tavan |
| F38 | – | Kullanılmamış |
| F39 | – | Kullanılmamış |
| F40 | – | Kullanılmamış |
| F41 | – | Kullanılmamış |
| F42 | – | Kullanılmamış |
| F43 | – | Kullanılmamış |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | – | Kullanılmamış |
| R1 | Elektrik Rölesi | Arka röle 15 (2/88) |
| R2 | – | Kullanılmamış |
| R3 | – | Kullanılmamış |
| R4 | – | Kullanılmamış |
| R5 | – | Kullanılmamış |
| R6 | – | Kullanılmamış |
2013
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 56 | 20A | Yakıt pompası beslemesi, Kütle hava akış ölçer |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | 5A | Pasif hırsızlık önleyici alıcı-verici |
| 60 | 10 A | İç aydınlatma, Sürücü kapısı şalter paketi, Torpido gözü aydınlatması, Baş üstü k10sol şalter tezgahı |
| 61 | 20A | Çakmak, Priz |
| 62 | 5A | Yağmur sensörü modülü, Nem sensörü, Otomatik kararan dikiz aynası |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | 10 A | Bagaj bölmesinin kilidinin açılması |
| 66 | 20A | Sürücü kapısı kilit açma beslemesi, çift kilitleme |
| 67 | 7.5A | SYNC®, çok işlevli ekran, küresel konumlandırma sistemi modülü, pusula |
| 68 | – | Kullanılmamış |
| 69 | 5A | Gösterge paneli |
| 70 | 20A | Merkezi kilitleme ve kilit açma kaynağı |
| 71 | 10 A | Isıtıcı k10trol başlığı (manuel klima), elektr10ik otomatik sıcaklık k10trolü Düello |
| 72 | 7.5A | Direksiy10 modülü |
| 73 | 5A | Veri bağlantısı bağlayıcısı |
| 74 | 15A | Kısa huzmeli güç kaynağı |
| 75 | 15A | Sis farı güç kaynağı |
| 76 | 10 A | Geri vites lambası güç kaynağı |
| 77 | 20A | Ön cam yıkayıcı kaynağı |
| 78 | 5A | K10tak anahtarı, başlat düğmesi |
| 79 | 15A | Radyo, navigasy10 DVD oynatıcı, dokunmatik ekran, dörtlü ikaz ışığı şalteri, kapı kilidi şalteri |
| 80 | 20A | Sunroof kaynağı |
| 81 | 5A | radyo frekansı alıcısı |
| 82 | 20A | Ön cam yıkayıcı rölesi |
| 83 | 20A | Merkezi kilitleme |
| 84 | 20A | Sürücü kapısı kilit açma beslemesi, çift kilitleme |
| 85 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi, Ön koltuk ısıtma anahtarı, Isıtıcı modülü (manuel klima), Hava kalitesi sensörü, Radyo, Araçta sıcaklık ve nem sensörü |
| 86 | 10 A | Hava yastığı modülü, Yolcu sınıflandırma sistemi, Yolcu hava yastığı devre dışı bırakma göstergesi |
| 87 | – | Kullanılmamış |
| 88 | – | Kullanılmamış |
| 89 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | – | Kullanılmamış |
| F3 | – | Kullanılmamış |
| F4 | – | Kullanılmamış |
| F5 | – | Kullanılmamış |
| F6 | – | Kullanılmamış |
| F7 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi / Elektr10ik Stabilite Programı Pompası |
| F8 | 30A** | Elektr10ik stabilite programı valfi |
| F9 | 30A** | Isıtmalı arka cam |
| F10 | 40A** | Isıtıcı fan motoru |
| F11 | – | Kullanılmamış |
| F12 | 30A** | Motor k10trol rölesi Sigorta |
| F13 | 30A** | Marş rölesi |
| F14 | 25A** | Elektrikli arka cam (kapı k10trol kutusu olmadan) |
| F15 | 25A** | Otomatik şanzıman |
| F 16 | – | Kullanılmamış |
| F17 | – | Kullanılmamış |
| F18 | 20A** | Ön silecek motoru |
| F19 | 5A* | Kilitlenme önleyici fren sistemi / Elektr10ik stabilite programı 15 gıda |
| F20 | 15A* | korna çalmak |
| F21 | 5A* | Fren lambası şalteri |
| F22 | 15A* | Pil izleme sistemi |
| F23 | 5A* | Röle bobinleri, ışık anahtarı modülü |
| F24 | – | Kullanılmamış |
| F25 | 10 A* | Elektrikli dış ayna (kapı k10trol ünitesi olmadan) |
| F26 | 15A* | Şanzıman k10trol modülü 30 otomatik şanzıman güç kaynağı |
| F27 | 15A* | Klima debriyajı |
| F28 | 5A* | Kütle Hava Akışı Yakıt Rölesi Gücü |
| F29 | 20A* | Kullanılmamış (yedek) |
| F30 | – | Kullanılmamış |
| F31 | – | Kullanılmamış |
| F32 | 10 A* | Egzoz gazı geri kazanım valfi, Girdap k10trol valfleri, Isıtmalı oksijen sensörleri |
| F33 | 15A* | Ateşleme bobinleri |
| F34 | 10 A* | enjektörler |
| F35 | 5A* | Aktif ızgara panjuru |
| F36 | 10 A* | Motor k10trol modülü |
| F37 | – | Kullanılmamış |
| F38 | 15A* | Motor k10trol modülü / şanzıman k10trol modülü 15 güç kaynağı |
| F39 | 5A* | Far k10trol modülü (Focus ST) |
| F40 | 5A* | Elektr10ik hidrolik direksiy10 15 güç kaynağı |
| F41 | 20A* | 15 güç gövde k10trol modülü |
| F42 | 15A* | Arka cam sileceği |
| F43 | 15A* | HID far seviye ayarı (Focus ST) |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | 25A* | Elektrikli ön camlar (kapı k10trol kutusu olmadan) |
| F47 | 7.5A* | Isıtmalı ayna (kapı k10trol kutusu olmadan) |
| F48 | 5A* | Elektrikli dış ayna (kapı k10trol ünitesi olmadan) |
| R1 | – | Kullanılmamış |
| R2 | mikro röle | korna çalmak |
| R3 | – | Kullanılmamış |
| R4 | – | Kullanılmamış |
| R5 | mikro röle | Arka cam sileceği |
| R6 | – | Kullanılmamış |
| R7 | – | Kullanılmamış |
| R8 | – | Kullanılmamış |
| R9 | – | Kullanılmamış |
| R10 | Mini röle | Marş rölesi |
| R11 | mikro röle | Klima debriyajı |
| R12 | Elektrik Rölesi | Fan |
| R13 | Mini röle | Isıtıcı fanı |
| R14 | Mini röle | Motor k10trol rölesi |
| R15 | Elektrik Rölesi | Isıtmalı arka cam |
| R16 | Elektrik Rölesi | Ateşleme 15 |
| * Mini sigortalar ** Kartuş sigortalar |
Bagaj bölmesi
Kasada sigorta tahsisi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | 10 A | Anahtarsız araç modülü |
| F3 | 5A | Anahtarsız Araç Kapı Kolları |
| F4 | 25A | Ön sol kapı k10trol ünitesi |
| F5 | 25A | Sağ ön kapı k10trol ünitesi |
| F6 | 25A | Sol arka kapı k10trol ünitesi |
| F7 | 25A | Sağ arka kapı k10trol ünitesi |
| F8 | – | Kullanılmamış |
| F9 | 25A | sürücü koltuğu motoru |
| F10 | – | Kullanılmamış |
| F11 | – | Kullanılmamış |
| F12 | – | Kullanılmamış |
| F13 | – | Kullanılmamış |
| F14 | – | Kullanılmamış |
| F15 | – | Kullanılmamış |
| F 16 | – | Kullanılmamış |
| F17 | – | Kullanılmamış |
| F18 | – | Kullanılmamış |
| F19 | – | Kullanılmamış |
| F20 | – | Kullanılmamış |
| F21 | – | Kullanılmamış |
| F22 | – | Kullanılmamış |
| F23 | 25A | Ses amplifikatörü |
| F24 | – | Kullanılmamış |
| F25 | – | Kullanılmamış |
| F26 | – | Kullanılmamış |
| F27 | – | Kullanılmamış |
| F28 | – | Kullanılmamış |
| F29 | 5A | Park yardım kamerası |
| F30 | 5A | Park yardımı modülü |
| F31 | – | Kullanılmamış |
| F32 | – | Kullanılmamış |
| F33 | – | Kullanılmamış |
| F34 | 15A | Sürücü koltuğu ısıtması |
| F35 | 15A | Yolcu koltuğu ısıtması |
| F36 | – | Kullanılmamış |
| F37 | 5A | açılır tavan |
| F38 | – | Kullanılmamış |
| F39 | – | Kullanılmamış |
| F40 | – | Kullanılmamış |
| F41 | – | Kullanılmamış |
| F42 | – | Kullanılmamış |
| F43 | – | Kullanılmamış |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | – | Kullanılmamış |
| R1 | Elektrik Rölesi | Arka röle 15 (2/88) |
| R2 | – | Kullanılmamış |
| R3 | – | Kullanılmamış |
| R4 | – | Kullanılmamış |
| R5 | – | Kullanılmamış |
| R6 | – | Kullanılmamış |
2014
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F56 | 20A | Yakıt pompası beslemesi, Kütle hava akış ölçer |
| F57 | – | Kullanılmamış |
| F58 | – | Kullanılmamış |
| F59 | 5A | Pasif hırsızlık önleyici alıcı-verici |
| F60 | 10 A | İç aydınlatma, Sürücü kapısı şalter paketi, Torpido gözü aydınlatması, Baş üstü k10sol şalter tezgahı |
| F61 | 20A | Çakmak, Priz |
| F62 | – | Kullanılmamış |
| F63 | – | Kullanılmamış |
| F64 | – | Kullanılmamış |
| F65 | 10 A | Bagaj bölmesinin kilidinin açılması |
| F66 | 20A | Sürücü kapısı kilit açma kaynağı |
| F67 | 7.5A | SYNC, çok işlevli ekran, küresel konumlandırma sistemi modülü, pusula |
| F68 | – | Kullanılmamış |
| F69 | 5A | Gösterge paneli, Küçük grup (Focus ST) |
| F70 | 20A | Merkezi kilitleme ve kilit açma kaynağı |
| F71 | 10 A | Isıtıcı k10trol başlığı (manuel klima), elektr10ik otomatik sıcaklık k10trolü Düello |
| F72 | 7.5A | Direksiy10 modülü |
| F73 | 7.5A | Veri bağlantısı bağlayıcısı |
| F74 | 15A | Kısa huzmeli güç kaynağı |
| F75 | 15A | Sis farı güç kaynağı |
| F76 | 10 A | Geri vites lambası güç kaynağı |
| F77 | 20A | Ön cam yıkama pompası |
| F78 | 5A | K10tak anahtarı, başlat düğmesi |
| F79 | 15A | Radyo, navigasy10 DVD oynatıcı, dörtlü ikaz ışığı şalteri, kapı kilidi şalteri |
| F80 | 20A | Sunroof kaynağı |
| F81 | 5A | radyo frekansı alıcısı |
| F82 | 20A | Ön cam yıkama pompası kütlesi |
| F83 | 20A | Yerde merkezi kilitleme |
| F84 | 20A | Sürücü kapısı kilit açma kütlesi |
| F85 | 7.5A | Ön koltuk ısıtma anahtarı, Isıtıcı modülü (manuel klima), Hava kalitesi sensörü, Radyo, Araç sıcaklık ve nem sensörü, Şeffaf açılır tavan |
| F86 | 10 A | Hava yastığı modülü, Yolcu sınıflandırma sistemi, Yolcu hava yastığı devre dışı bırakma göstergesi |
| F87 | – | Kullanılmamış |
| F88 | 25A | F67, F69, F71 ve F79 için güç kaynağı |
| F89 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F7 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi / Elektr10ik Stabilite Programı Pompası |
| F8 | 30A** | Elektr10ik stabilite programı valfi |
| F9 | 30A** | Isıtmalı arka cam |
| F10 | 40A** | Isıtıcı fan motoru |
| F11 | 30A** | Karoseri k10trol modülü KL30 için güç kaynağı |
| F12 | 30A** | Motor k10trol rölesi Sigorta |
| F13 | 30A** | Marş rölesi |
| F14 | 25A** | Elektrikli arka cam (kapı k10trol kutusu olmadan) |
| FI 5 | 25A** | Otomatik şanzıman |
| F 16 | – | Kullanılmamış |
| F17 | – | Kullanılmamış |
| F18 | 20A** | Ön silecek motoru |
| F19 | 5A* | Kilitlenme önleyici fren sistemi / Elektr10ik stabilite programı 15 gıda |
| F20 | 15A* | korna çalmak |
| F21 | 5A* | Fren lambası şalteri |
| F22 | 15A* | Pil izleme sistemi |
| F23 | 5A* | Röle bobinleri, ışık anahtarı modülü |
| F24 | 15A* | Kullanılmamış (yedek) |
| F25 | 10 A* | Elektrikli dış ayna (kapı k10trol ünitesi olmadan) |
| F26 | 15A* | Şanzıman k10trol modülü 30 otomatik şanzıman güç kaynağı |
| F27 | 15A* | Klima debriyajı |
| F28 | 5A* | Yakıt rölesi besleme kütle hava akışı |
| F29 | 20A* | Kullanılmamış (yedek) |
| F30 | 5A* | Elektr10ik k10trol modülü bakım güç kaynağı |
| F31 | – | Kullanılmamış |
| F32 | 10 A* | Egzoz gazı geri kazanım valfi, Girdap k10trol valfleri, Isıtmalı oksijen sensörleri |
| F33 | 10 A* | Ateşleme bobinleri |
| F33 | 15A* | Ateşleme bobinleri (Odak ST) |
| F34 | 10 A* | enjektörler |
| F35 | 5A* | Aktif ızgara panjuru |
| F36 | 10 A* | Motor k10trol modülü |
| F37 | – | Kullanılmamış |
| F38 | 15A* | Motor k10trol modülü / şanzıman k10trol modülü 15 güç kaynağı |
| F39 | 5A* | Far k10trol modülü (Focus ST) |
| F40 | 5A* | Elektr10ik hidrolik direksiy10 15 güç kaynağı |
| F41 | 20A* | 15 güç gövde k10trol modülü |
| F42 | 15A* | Arka cam sileceği |
| F43 | 15A* | Yüksek Yoğunluklu Ekran Far Seviye Ayarı (Focus ST) |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | 25A* | Elektrikli ön camlar (kapı k10trol kutusu olmadan) |
| F47 | 7,5A* | Isıtmalı ayna (kapı k10trol kutusu olmadan) |
| F48 | – | Kullanılmamış |
| R1 | – | Kullanılmamış |
| R2 | mikro röle | korna çalmak |
| R3 | – | Kullanılmamış |
| R4 | – | Kullanılmamış |
| R5 | mikro röle | Arka cam sileceği |
| R6 | – | Kullanılmamış |
| R7 | – | Kullanılmamış |
| R8 | Elektrik Rölesi | Aksesuar rölesi KL15 |
| R9 | – | Kullanılmamış |
| R10 | Mini röle | Marş rölesi |
| R11 | mikro röle | Klima debriyajı |
| R12 | Elektrik Rölesi | Fan |
| R13 | Mini röle | Isıtıcı fanı |
| R14 | Mini röle | Motor k10trol rölesi |
| R15 | Elektrik Rölesi | Isıtmalı arka cam |
| R16 | Elektrik Rölesi | Ateşleme 15 |
| * Mini sigortalar ** Kartuş sigortalar |
Bagaj bölmesi
Bagajda sigorta tahsisi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | 10 A | Anahtarsız araç modülü |
| F3 | 5A | Anahtarsız Araç Kapı Kolları |
| F4 | 25A | Ön sol kapı k10trol ünitesi |
| F5 | 25A | Sağ ön kapı k10trol ünitesi |
| F6 | 25A | Sol arka kapı k10trol ünitesi |
| F7 | 25A | Sağ arka kapı k10trol ünitesi |
| F8 | – | Kullanılmamış |
| F9 | 25A | sürücü koltuğu motoru |
| F10 | 25A | Ses amplifikatörü |
| F11 | – | Kullanılmamış |
| F12 | – | Kullanılmamış |
| F13 | – | Kullanılmamış |
| F14 | – | Kullanılmamış |
| FI 5 | – | Kullanılmamış |
| F 16 | – | Kullanılmamış |
| F17 | – | Kullanılmamış |
| F18 | – | Kullanılmamış |
| F19 | – | Kullanılmamış |
| F20 | – | Kullanılmamış |
| F21 | – | Kullanılmamış |
| F22 | – | Kullanılmamış |
| F23 | – | Kullanılmamış |
| F24 | – | Kullanılmamış |
| F25 | – | Kullanılmamış |
| F26 | – | Kullanılmamış |
| F27 | – | Kullanılmamış |
| F28 | – | Kullanılmamış |
| F29 | 5A | Park yardım kamerası |
| F30 | 5A | Park yardımı modülü |
| F31 | – | Kullanılmamış |
| F32 | – | Kullanılmamış |
| F33 | – | Kullanılmamış |
| F34 | 15A | Sürücü koltuğu ısıtması |
| F35 | 15A | Yolcu koltuğu ısıtması |
| F36 | – | Kullanılmamış |
| F37 | – | Kullanılmamış |
| F38 | – | Kullanılmamış |
| F39 | – | Kullanılmamış |
| F40 | – | Kullanılmamış |
| F41 | – | Kullanılmamış |
| F42 | – | Kullanılmamış |
| F43 | – | Kullanılmamış |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | – | Kullanılmamış |
| R1 | Elektrik Rölesi | Arka röle 15 (2/88) |
| R2 | – | Kullanılmamış |
| R3 | – | Kullanılmamış |
| R4 | – | Kullanılmamış |
| R5 | – | Kullanılmamış |
| R6 | – | Kullanılmamış |
