Ford Focus (2008-2011) Sigorta Kutusu Şeması

Bu yazıda 2008’den 2011’e kadar üretilen ikinci nesil Ford Focus’u (Kuzey Amerika) ele alıyoruz. Burada Ford Focus 2008, 2009, 2010 ve 2011’in sigorta kutularının şemalarını bulacaksınız , konumu hakkında bilgi edinin. sigorta panelleri. arabanın içinde ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.

İçindekiler

Sigorta düzeni Ford Focus 2008-2011
Yolcu bölmesi
Makine bölümü
2008
2009
2010
2011

İçerik gizle

1 Sigorta düzeni Ford Focus 2008-2011

Sigorta düzeni Ford Focus 2008-2011

Çakmak sigortaları (elektrik prizi) , motor bölmesi sigorta kutusundaki №3 (Elektrik prizi) ve №15 (Ön elektrik prizi) sigortalarıdır.

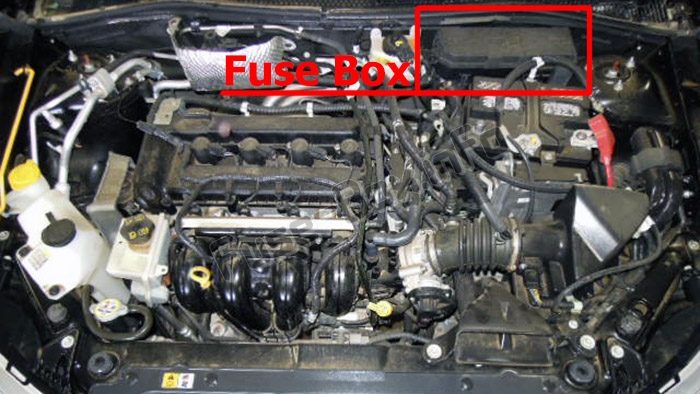

Sigorta kutusu konumu

Yolcu bölmesi

Panel, fren pedalı tarafından direksiy10 simidinin altında ve solunda bulunur.
Direksiy10 simidinin altındaki kapağı çıkarın. Sigortaların yolcu bölmesindeki yeri: Ford Focus (2008-2011)

Makine bölümü

Elektrik dağıtım kutusu motor bölmesinde bulunur. Sigortaların motor bölmesindeki yeri: Ford Focus (2008-2011)

Sigorta kutusu şemaları

2008

Yolcu bölmesi

Pano sigorta kutusunun şeması: Ford Focus (2008)

Yolcu bölmesindeki sigorta yerleşimi (2008)

Numara.	amper	Tanım
1	–	Kullanılmamış
2	15A	CHMSL fren anahtarı
3	15A	radyo uydusu
4	–	Kullanılmamış
5	10 A	Vites değiştirme kilidi
6	20A	Ön sağ dönüş sinyal lambası / Ön sol viraj lambaları
7	10 A	Sol kısa far
8	10 A	Sağ kısa huzme
9	15A	İç mekan lambaları
10	15A	Gösterge paneli arka ışığı
11	–	Kullanılmamış
12	7.5A	Elektrikli Aynalar
13	5A	SENKRONİZASYON
14	–	Kullanılmamış
15	10 A	Hava sirkülasy10u, Klima
16	–	Kullanılmamış
17	20A	Elektrikli kilitler, bagaj kilidinin açılması
18	20A	Isıtmalı koltuklar
19	–	Kullanılmamış
20	15A	Veri bağlantısı bağlayıcısı
21	15A	Sis farları, sis lambası göstergesi
22	15A	Park lambaları
23	15A	Uzun huzmeli lambalar
24	20A	korna çalmak
25	10 A	Talep üzerine lambalar, bagaj lambaları
26	10 A	Gösterge paneli
27	20A	K10tak anahtarı
28	5A	Radyo (Başlat)
29	5A	Gösterge paneli (Çalıştır / Başlat)
30	–	Kullanılmamış
31	10 A	karın kasları
32	10 A	Stres k10trol modülü
33	–	Kullanılmamış
34	–	Kullanılmamış
35	–	Kullanılmamış
36	5A	Modül PATS
37	10 A	Klima (Başlat / Başlat)
38	20A	subwoofer
39	20A	Radyo / CID / EFP
40	–	Kullanılmamış
41	15A	Kapı kilidi / açılır tavan anahtarı aydınlatması, elektrokromik ayna
42	–	Kullanılmamış
43	10 A	Gösterge paneli, ısıtmalı koltuklar (çalışma / aksesuar)
44	–	Kullanılmamış
45	5A	Ön cam silecekleri (mantık)
46	7.5A	Ön yolcu algılama sistemi
47	30A (devre kesici)	Sunroof, Elektrikli camlar

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Focus (2008)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2008)

Numara.	amper	Tanım
1	15A	Isıtmalı ayna
2	30A	Arka buz çözme
3	20A	Priz
4	20A	Benzin pompası
5	10 A	KAPWR / Kanister Havalandırması Güç Aktarma Organı K10trol Modülü (PCM)
6	15A	alternatif yön
7	10 A	Geri vites lambaları
8	–	Kullanılmamış
9	40A	ABS motoru
10	30A	Ön cam silecekleri
11	30A	Giriş
12	40A	Fan
13	10 A	klima debriyajı
14	10 A	PCM Röle Bobini
15	20A	Ön güç çıkışı
16	20A	Soğutma fanı — düşük
17	30A	Soğutma fanı — yüksek
18	20A	ABS solenoidi
19	–	Kıyamamak
20	–	Klima debriyaj rölesi
21A		Arka buz çözme rölesi
21B	–	Kullanılmamış
21C	–	Üfleyici rölesi
21D	–	PCM rölesi
22	10 A	Yakıt enjektörü
23	3 A	Ortam ışıklandırması
24	–	Kullanılmamış
25	–	Kullanılmamış
26	15A	PCM MIL
27	–	Kıyamamak
28	15A	PCM
29	15A	Ateşleme
30A	–	Düşük hızlı soğutma fanı rölesi
30B	–	Marş rölesi
30C	–	Kıyamamak
30D	–	Yüksek hızlı soğutma fanı rölesi
31A	–	Geri vites lambası rölesi
31B	–	Yakıt pompası rölesi
31C	–	Kıyamamak
31D	–	Kıyamamak
31E	–	Kıyamamak
31F	–	Kıyamamak
32	–	A / C debriyaj diyotu
33	–	diyot CEE
34	–	Diyot Tek Dokunuşla Entegre Başlatma (OTIS)
35	10 A	Çalıştır / Başlat

2009

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford Focus (2009)

Yolcu bölmesindeki sigorta yerleşimi (2009)

Numara.	amper	Korumalı devreler
1	30A	Kullanılmamış (yedek)
2	15A	CHMSL fren anahtarı
3	15A	radyo uydusu
4	30A	Kullanılmamış (yedek)
5	10 A	Vites değiştirme kilidi
6	20A	Ön sağ gösterge / sol ön gösterge, fren lambaları / arka göstergeler
7	10 A	Sol kısa far
8	10 A	Sağ kısa huzme
9	15A	İç mekan lambaları
10	15A	Gösterge paneli arka ışığı
11	10 A	Kullanılmamış (yedek)
12	7.5A	Elektrikli Aynalar
13	5A	SENKRONİZASYON
14	10 A	Kullanılmamış (yedek)
15	10 A	Hava sirkülasy10u, Klima
16	15A	Kullanılmamış (yedek)
17	20A	Elektrikli kilitler, bagaj kilidinin açılması
18	20A	Isıtmalı koltuklar
19	25A	Kullanılmamış (yedek)
20	15A	Veri bağlantısı bağlayıcısı
21	15A	Sis farları, Sis lambası göstergesi
22	15A	Park lambaları
23	15A	Uzun huzmeli lambalar
24	20A	korna çalmak
25	10 A	Talep üzerine lambalar, bagaj lambaları
26	10 A	Gösterge paneli
27	20A	K10tak anahtarı
28	5A	Radyo (Başlat)
29	5A	Gösterge paneli (Çalıştır / Başlat)
30	5A	Kullanılmamış (yedek)
31	10 A	karın kasları
32	10 A	Stres k10trol modülü
33	10 A	Kullanılmamış (yedek)
34	5A	Kullanılmamış (yedek)
35	10 A	Kullanılmamış (yedek)
36	5A	Modül PATS
37	10 A	Klima (Başlat / Başlat)
38	20A	subwoofer
39	20A	Radyo / CID / EFP
40	20A	Kullanılmamış (yedek)
41	15A	Kapı kilidi / açılır tavan anahtarı aydınlatması, Elektrokromik dikiz aynası, Ortam aydınlatması
42	10 A	Kullanılmamış (yedek)
43	10 A	Kullanılmamış (yedek)
44	10 A	Kullanılmamış (yedek)
45	5A	Ön cam silecekleri (mantık)
46	7.5A	Ön yolcu algılama sistemi
47	30A (devre kesici)	Sunroof, Elektrikli camlar
48	–	Aksesuar rölesi gecikmeli

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Focus (2009)

Güç dağıtım kutusundaki sigorta tahsisi (2009)

Numara.	amper	Korumalı devreler
1	15A	Isıtmalı ayna
2	30A	Arka buz çözme
3	20A	Priz
4	20A	Benzin pompası
5	10 A	KAPWR / Kanister Havalandırması Güç Aktarma Organı K10trol Modülü (PCM)
6	15A	alternatif yön
7	10 A	Geri vites lambaları
8	–	Kullanılmamış
9	40A	ABS motoru
10	30A	Ön cam silecekleri
11	30A	Giriş
12	40A	Fan
13	10 A	klima debriyajı
14	10 A	PCM Röle Bobini
15	20A	Ön güç çıkışı
16	20A	Soğutma fanı — düşük
17	30A	Soğutma fanı — yüksek
18	20A	ABS solenoidi
19	–	Kullanılmamış
20	–	Klima debriyaj rölesi
21A		Arka buz çözme rölesi
21B	–	Kullanılmamış
21C	–	Üfleyici rölesi
21D	–	PCM rölesi
22	10 A	Yakıt enjektörü
23	–	Kullanılmamış
24	–	Kullanılmamış
25	–	Kullanılmamış
26	15A	PCM MIL
27	–	Kullanılmamış
28	15A	PCM
29	15A	Ateşleme
30A	–	Düşük hızlı soğutma fanı rölesi
30B	–	Marş rölesi
30C	–	Kullanılmamış
30D	–	Yüksek hızlı soğutma fanı rölesi
31A	–	Geri vites lambası rölesi
31B	–	Yakıt pompası rölesi
31C	–	Silecek güç rölesi
31D	–	Kullanılmamış
31E	–	Kullanılmamış
31F	–	Kullanılmamış
32	–	A / C debriyaj diyotu
33	–	diyot CEE
34	–	Diyot Tek Dokunuşla Entegre Başlatma (OTIS)
35	10 A	Çalıştır / Başlat

2010

Yolcu bölmesi

Pano sigorta kutusunun şeması: Ford Focus (2010)

Yolcu bölmesindeki sigorta yerleşimi (2010)

Numara.	amper	Korumalı devreler
1	30A	Kullanılmamış (yedek)
2	15A	Fren anahtarı (yüksek fren lambası)
3	15A	Kullanılmamış (yedek)
4	30A	Kullanılmamış (yedek)
5	10 A	Vites değiştirme kilidi
6	20A	Ön sağ gösterge / sol ön gösterge, fren lambaları / arka göstergeler
7	10 A	Sol kısa far
8	10 A	Sağ kısa huzme
9	15A	İç mekan lambaları
10	15A	Gösterge paneli arka ışığı
11	10 A	Kullanılmamış (yedek)
12	7.5A	Elektrikli Aynalar
13	5A	SYNC®
14	10 A	Kullanılmamış (yedek)
15	10 A	Hava sirkülasy10u, Klima
16	15A	Kullanılmamış (yedek)
17	20A	Elektrikli kilitler, Bagaj açma
18	20A	Isıtmalı koltuklar
19	25A	Kullanılmamış (yedek)
20	15A	Veri bağlantısı bağlayıcısı
21	15A	Sis farları, Sis lambası göstergesi
22	15A	Park lambaları
23	15A	Kırmızı ışıklar
24	20A	korna çalmak
25	10 A	Talep üzerine lambalar, Bagaj lambaları
26	10 A	Gösterge paneli
27	20A	K10tak anahtarı
28	5A	Radyo (Başlat)
29	5A	Gösterge paneli (Çalıştır / Başlat)
30	5A	Kullanılmamış (yedek)
31	10 A	Kullanılmamış (yedek)
32	10 A	Stres k10trol modülü
33	10 A	Kullanılmamış (yedek)
34	5A	Kullanılmamış (yedek)
35	10 A	Kilitlenmeyi Önleyici Fren Sistemi (ABS)
36	5A	Pasif Hırsızlığa Karşı Sistem Modülü (PATS)
37	10 A	Klima (Başlat / Başlat)
38	20A	subwoofer
39	20A	Radyo, Merkezi bilgi ekranı, Elektr10ik s10landırma paneli
40	20A	Kullanılmamış (yedek)
41	15A	Kapı / açılır tavan kilit anahtarı ışıkları, Otomatik kararan iç dikiz aynası, Ortam aydınlatması
42	10 A	Kullanılmamış (yedek)
43	10 A	Kullanılmamış (yedek)
44	10 A	Kullanılmamış (yedek)
45	5A	Ön cam silecekleri (mantık)
46	7.5A	Ön yolcu algılama sistemi
47	30A (devre kesici)	Sunroof, Elektrikli camlar
48	–	Gecikmeli aksesuar rölesi

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Focus (2010)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2010)

Numara.	amper	Korumalı devreler
1	15A	Isıtmalı ayna
2	30A	Arka buz çözme
3	20A	Priz
4	20A	Benzin pompası
5	10 A	Güç Aktarma Organı K10trol Modülü (PCM), gücü canlı tutar, Canister Vent
6	15A	alternatif yön
7	10 A	Geri vites lambaları
8	–	Kullanılmamış
9	40A	Kilitlenmeyi Önleyici Fren Sistemi (ABS) motoru
10	30A	Ön cam silecekleri
11	30A	Giriş
12	40A	Fan
13	10 A	klima debriyajı
14	10 A	PCM Röle Bobini
15	20A	Priz
16	20A	Soğutma fanı — düşük
17	30A	Soğutma fanı — yüksek
18	20A	ABS solenoidi
19	–	Kullanılmamış
20	–	Klima debriyaj rölesi
21A		Arka buz çözme rölesi
21B	–	Kullanılmamış
21C	–	Üfleyici rölesi
21D	–	PCM rölesi
22	10 A	Yakıt enjektörü
23	–	Kullanılmamış
24	–	Kullanılmamış
25	–	Kullanılmamış
26	15A	PCM – emisy10la ilgili aktarma organları bileşenleri
27	–	Kullanılmamış
28	15A	PCM
29	15A	Ateşleme
30A	–	Düşük hızlı soğutma fanı rölesi
30B	–	Marş rölesi
30C	–	Kullanılmamış
30D	–	Yüksek hızlı soğutma fanı rölesi
31A	–	Geri vites lambası rölesi
31B	–	Yakıt pompası rölesi
31C	–	Silecek güç rölesi
31D	–	Kullanılmamış
31E	–	Kullanılmamış
31F	–	Kullanılmamış
32	–	A / C debriyaj diyotu
33	–	diyot CEE
34	–	Tek tuşla entegre marş diyotu (OTIS)
35	10 A	Çalıştır / Başlat

2011

Yolcu bölmesi

Pano sigorta kutusunun şeması: Ford Focus (2011)

Yolcu bölmesindeki sigorta yerleşimi (2011)

Numara.	amper	Korumalı devreler
1	30A	Kullanılmamış (yedek)
2	15A	Fren anahtarı (yüksek fren lambası)
3	15A	Kullanılmamış (yedek)
4	30A	Kullanılmamış (yedek)
5	10 A	Vites değiştirme kilidi
6	20A	Ön sağ gösterge / sol ön gösterge, fren lambaları / arka göstergeler
7	10 A	Sol kısa far
8	10 A	Sağ kısa huzme
9	15A	İç mekan lambaları
10	15A	Gösterge paneli arka ışığı
11	10 A	Kullanılmamış (yedek)
12	7.5A	Elektrikli Aynalar
13	5A	SYNC®
14	10 A	Kullanılmamış (yedek)
15	10 A	Hava sirkülasy10u, Klima
16	15A	Küresel K10umlandırma Sistemi (GPS) Modülü
17	20A	Elektrikli kilitler, Bagaj açma
18	20A	Isıtmalı koltuklar
19	25A	Kullanılmamış (yedek)
20	15A	Veri bağlantısı bağlayıcısı
21	15A	Sis farları, Sis lambası göstergesi
22	15A	Park lambaları
23	15A	Kırmızı ışıklar
24	20A	korna çalmak
25	10 A	Talep üzerine lambalar, Bagaj lambaları
26	10 A	Gösterge paneli
27	20A	K10tak anahtarı
28	5A	Radyo (Başlat)
29	5A	Gösterge paneli (çalıştır / başlat)
30	5A	Kullanılmamış (yedek)
31	10 A	Kullanılmamış (yedek)
32	10 A	Stres k10trol modülü
33	10 A	Kullanılmamış (yedek)
34	5A	Kullanılmamış (yedek)
35	10 A	Kilitlenmeyi Önleyici Fren Sistemi (ABS)
36	5A	Pasif Hırsızlığa Karşı Sistem Modülü (PATS)
37	10 A	Klima (açma / çalıştırma)
38	20A	subwoofer
39	20A	Radyo, Merkezi bilgi ekranı, Elektr10ik s10landırma paneli
40	20A	Kullanılmamış (yedek)
41	15A	Kapı / açılır tavan kilit anahtarı ışıkları, Otomatik kararan iç dikiz aynası, Ortam aydınlatması
42	10 A	Kullanılmamış (yedek)
43	10 A	Isıtmalı koltuk rölesi
44	10 A	Kullanılmamış (yedek)
45	5A	Ön cam silecekleri (mantık)
46	7.5A	Ön yolcu algılama sistemi
47	30A (devre kesici)	Sunroof, Elektrikli camlar
48	–	Gecikmeli aksesuar rölesi

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Focus (2011)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2011)

Numara.	amper	Korumalı devreler
1	15A	Isıtmalı ayna
2	30A	Arka buz çözme
3	20A	Priz
4	20A	Benzin pompası
5	10 A	Güç Aktarma Organı K10trol Modülü (PCM), gücü canlı tutar, Canister Vent
6	15A	alternatif yön
7	10 A	Geri vites lambaları
8	–	Kullanılmamış
9	40A	Kilitlenmeyi Önleyici Fren Sistemi (ABS) motoru
10	30A	Ön cam silecekleri
11	30A	Giriş
12	40A	Fan
13	10 A	klima debriyajı
14	10 A	PCM Röle Bobini
15	20A	Priz
16	20A	Soğutma fanı – düşük
17	30A	Soğutma fanı – yüksek
18	20A	ABS solenoidi
19	–	Kullanılmamış
20	–	Klima debriyaj rölesi
21A		Arka buz çözme rölesi
21B	–	Kullanılmamış
21C	–	Üfleyici rölesi
21D	–	PCM rölesi
22	10 A	Yakıt enjektörü
23	–	Kullanılmamış
24	–	Kullanılmamış
25	–	Kullanılmamış
26	15A	PCM – emisy10la ilgili aktarma organları bileşenleri
27	–	Kullanılmamış
28	15A	PCM
29	15A	Ateşleme
30A	–	Düşük hızlı soğutma fanı rölesi
30B	–	Marş rölesi
30C	–	Kullanılmamış
30D	–	Yüksek hızlı soğutma fanı rölesi
31A	–	Geri vites lambası rölesi
31B	–	Yakıt pompası rölesi
31C	–	Silecek güç rölesi
31D	–	Kullanılmamış
31E	–	Kullanılmamış
31F	–	Kullanılmamış
32	–	Kullanılmamış
33	–	diyot CEE
34	–	Tek tuşla entegre marş diyotu (OTIS)
35	10 A	Çalıştır / Başlat
