Sigorta düzeni Ford Focus 1999-2007
Sigorta kutusu konumu
Yolcu bölmesi
Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında (kapağın arkasında) bulunur.
Makine bölümü

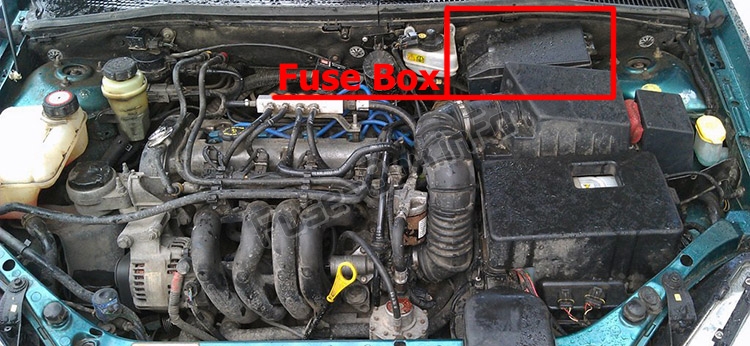

Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2000, 2001
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2000, 2001)
| Numara. | amper | Tanım |
|---|---|---|
| 30 | 7.5 | karın kasları |
| 31 | 15 | Radyo |
| 32 | 10 | Işık anahtarı |
| 33 | 15 | Tehlike ışıkları |
| 34 | 20 | korna çalmak |
| 35 | 7.5 | İç aydınlatmalar, elektrikli aynalar |
| 36 | 7.5 | Merkezi zamanlayıcı, elektr10ik modüller |
| 37 | – | Kullanılmamış |
| 38 | – | Kullanılmamış |
| 39 | 10 | Acil durum ışıkları |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
| 43 | 15 | Arka cam sileceği |
| 44 | 20 | Sis farları |
| 45 | – | Kullanılmamış |
| 46 | 15 | çakmak |
| 47 | 7.5 | Yan ışıklar (sol) |
| 48 | 7.5 | Yan ışıklar (sağ) |
| 49 | 25 | Arka buz çözme |
| 50 | 7.5 | Radyo, merkezi küçük parçalar |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | 10 | Acil durum ışıkları |
| 54 | 15 | Fren lambaları |
| 55 | 20 | Ön cam silecekleri |
| 56 | 25 | Elektrikli ön camlar |
| 57 | 25 | Arka elektrikli camlar |
| 58 | 7.5 | Klima, sirkülasy10 havası |
| 59 | 7.5 | Elektr10ik modüller, gösterge paneli |
| 60 | 7.5 | Modül hava yastığı |
| 61 | 7.5 | Işık anahtarı |
| 62 | – | Kullanılmamış |
| 63 | 20 | Merkezi kilitleme modülü (sigorta panelinin arkasında) |
| 17 | Giriş | |
| 18 | Fasılalı arka silecek (röle 19’a entegre edilebilir) | |
| 19 | Fasılalı ön silecek (röle 18’e entegre edilebilir) | |
| 20 | Kullanılmamış | |
| 21 | Kullanılmamış | |
| 22 | Kullanılmamış | |
| 23 | korna çalmak | |
| 24 | Batarya koruyucu | |
| 25 | Arka buz çözme |
Makine bölümü
Elektrik dağıtım kutusundaki sigortaların tahsisi (2000, 2001)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40 | Elektrik sistemine ana güç kaynağı |
| 2 | 30 | Motor soğutma fanı (A / C) 2. sigorta |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | 50 | Motor soğutma fanı (A / C) 1. sigorta |
| 7 | 40 | Elektrik sistemine ana güç kaynağı |
| 8 | 30 | Ateşleme |
| 9 | 20 | Motor yönetimi |
| 10 | 10 | Akü voltaj sensörü, teşhis soketi |
| 11 | 30 | karın kasları |
| 12 | 15 | Benzin pompası |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 10 | Kısa far (sol taraf) |
| 17 | 10 | Kısa far (sağ taraf) |
| 18 | 10 | Isıtmalı oksijen sensörleri |
| 19 | – | Kullanılmamış |
| 20 | 10 | Motor yönetimi |
| 21 | 20 | karın kasları |
| 22 | 20 | DRL (kısa huzme) |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 10 | Uzun far (sol taraf) |
| 27 | 10 | Uzun far (sağ taraf) |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| 64 | 30 | Isıtıcı fan motoru |
| 65 | – | Kullanılmamış |
| 1 | Ateşleme | |
| 2 | Kullanılmamış | |
| 3 | Kullanılmamış | |
| 4 | Kullanılmamış | |
| 5 | Kırmızı ışıklar | |
| 6 | Farlar | |
| 7 | Benzin pompası | |
| 8 | Motor yönetimi | |
| 9 | Kullanılmamış | |
| 10 | Kullanılmamış | |
| 11 | Klima | |
| 12 | Gündüz ortam ışıkları | |
| 13 | Sis farları | |
| 14 | Fren lambası engelleyici rölesi (yalnızca Advance Trac) | |
| 15 | Seviye 2 motor soğutma fanı (A/C) | |
| 16 | Seviye 1 motor soğutma fanı |
2002
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2002)
| Numara. | amper | Tanım |
|---|---|---|
| 30 | 10 | Işık anahtarı |
| 31 | 15 | Radyo |
| 32 | 15 | Yanıp sönen, tehlike uyarı ışıkları |
| 33 | 20 | Korna, elektrikli koltuk |
| 34 | 20 | Elektrikli açılır tavan |
| 35 | 7.5 | İç aydınlatmalar, elektrikli aynalar |
| 36 | 7.5 | Elektr10ik modüller, gösterge paneli |
| 37 | – | Kullanılmamış |
| 38 | – | Kullanılmamış |
| 39 | 15 | Arka güç çıkışı |
| 40 | 10 | Geri vites lambaları (otomatik şanzıman) |
| 41 | 7.5 | Radyo (aksesuar) |
| 42 | 15 | Işıkları durdur |
| 43 | 15 | Arka cam sileceği |
| 44 | 20 | Sis farları |
| 45 | 7.5 | Hava sirkülasy10u, klima |
| 46 | 7.5 | karın kasları |
| 47 | 20 | Çakmak, ön soket |
| 48 | 10 | Veri bağlantısı bağlayıcısı |
| 49 | 25 | Arka buz çözme |
| 50 | 7.5 | Isınmış aynalar |
| 51 | – | Kullanılmamış |
| 52 | 15 | Isıtmalı ön koltuklar |
| 53 | 10 | Geri vites lambaları (manuel şanzıman) |
| 54 | 25 | Arka elektrikli camlar |
| 55 | 25 | Elektrikli ön camlar |
| 56 | 20 | Ön cam silecekleri |
| 57 | 7.5 | Yan ışıklar (sağ) |
| 58 | 7.5 | Yan ışıklar (sol) |
| 59 | 7.5 | Işık anahtarı |
| 60 | 7.5 | Modül hava yastığı |
| 61 | 7.5 | Elektr10ik modüller, gösterge paneli |
| 62 | 7.5 | Plaka lambası |
| 63 | 20 | Güç Kilitleri (GEM) (sigorta panelinin arkasında) |
| 17 | Giriş | |
| 18 | Aralıklı arka silecek | |
| 19 | Aralıklı ön silecek | |
| 20 | Kullanılmamış | |
| 21 | Kullanılmamış | |
| 22 | Kullanılmamış | |
| 23 | korna çalmak | |
| 24 | Batarya koruyucu | |
| 25 | Arka buz çözme, ısıtmalı aynalar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40 | Elektrik sistemine ana güç kaynağı |
| 2 | 30 | Motor soğutma fanı (A / C) 2. sigorta |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | 50 | Motor soğutma fanı (A / C) 1. sigorta |
| 7 | 40 | Elektrik sistemine ana güç kaynağı |
| 8 | 30 | K10tak anahtarı, marş |
| 9 | 20 | Motor yönetimi |
| 10 | 10 | Akü voltaj sensörü, teşhis soketi |
| 11 | 30 | karın kasları |
| 12 | 15 | Benzin pompası |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 10 | AC debriyaj solenoidi |
| 16 | 10 | Kısa far (sol taraf) |
| 17 | 10 | Kısa far (sağ taraf) |
| 18 | 10 | Isıtmalı oksijen sensörleri |
| 19 | 10 | Kısa huzme (DRL) |
| 20 | 10 | Motor yönetimi |
| 21 | 20 | karın kasları |
| 22 | 20 | Kısa huzme (DRL) |
| 23 | – | Kullanılmamış |
| 24 | 30 | Güçlendirilmiş subwoofer |
| 25 | – | Kullanılmamış |
| 26 | 10 | Uzun far (sol taraf) |
| 27 | 10 | Uzun far (sağ taraf) |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| 64 | 40 | Isıtıcı fan motoru |
| 65 | – | Kullanılmamış |
| 1 | Ateşleme | |
| 2 | Kullanılmamış | |
| 3 | Kullanılmamış | |
| 4 | Diyot Klima | |
| 5 | Kırmızı ışıklar | |
| 6 | Farlar | |
| 7 | Benzin pompası | |
| 8 | Motor yönetimi | |
| 9 | Kullanılmamış | |
| 10 | Kullanılmamış | |
| 11 | Klima | |
| 12 | Bütün gün ışıklar | |
| 13 | Sis farları | |
| 14 | Fren lambası önleyici röle (yalnızca AdvanceTrac®) | |
| 15 | Seviye 2 motor soğutma fanı (A/C) | |
| 16 | Seviye 1 motor soğutma fanı |
2003
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| R17 | – | Marş rölesi |
| R18 | – | Arka aralıklı röle |
| R19 | – | Aralıklı ön silecek rölesi |
| R20 | – | Kullanılmamış |
| R21 | – | Kullanılmamış |
| R22 | – | Kullanılmamış |
| R23 | – | Korna rölesi |
| R24 | – | Pil tasarrufu rölesi |
| R25 | – | Arka buz çözme rölesi |
| 30 | 10 A | Işık anahtarı |
| 31 | 15A | Radyo |
| 32 | 15A | Dönüş sinyali |
| 33 | 20A | Korna, elektrikli koltuklar (yalnızca SVT) |
| 34 | 20A | Elektrikli açılır tavan |
| 35 | 7.5A | İç aydınlatmalar, Elektrikli aynalar |
| 36 | 7.5A | Klima anahtarı, Tehlike göstergesi, Gösterge paneli |
| 37 | – | Kullanılmamış |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | 10 A | Geri vites lambaları (otomatik şanzıman) |
| 41 | 7.5A | Radyo ve küme (aksesuar) |
| 42 | 15A | Işıkları durdur |
| 43 | 15A | Arka cam sileceği |
| 44 | 20A | Sis farları |
| 45 | 7.5A | Hava sirkülasy10u, Klima |
| 46 | 7.5A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 47 | 20A | Çakmak, Arka elektrik prizi (yalnızca SVT) |
| 48 | 10 A | Veri bağlantısı bağlayıcısı |
| 49 | 25A | Arka buz çözücü |
| 50 | 7.5A | Isıtmalı dikiz aynası, Isıtmalı arkadan aydınlatmalı gösterge |
| 51 | – | Kullanılmamış |
| 52 | 15A | Isıtmalı koltuklar |
| 53 | 10 A | Geri vites lambaları (düz şanzıman) |
| 54 | 25A | Arka elektrikli camlar |
| 55 | 25A | Elektrikli ön camlar |
| 56 | 20A | Ön cam silecekleri |
| 57 | 7.5A | Yan ve yan ışıklar (sağ) |
| 58 | 7.5A | Yan ve yan ışıklar (sol) |
| 59 | 7.5A | Işık anahtarı (farlar) |
| 60 | 7.5A | Modül hava yastığı |
| 61 | 7.5A | PATS Modülleri, Gösterge paneli |
| 62 | 7.5A | Plaka lambası |
| 63 | 20A | Elektrikli kilitler (GEM) |
Sigorta 63, panelin arkasında bulunur. Bu sigortanın servisi için satıcınıza veya sertifikalı 1 teknisyene danışın.
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A | Elektrik sistemine ana güç kaynağı |
| 2 | 30A | Motor soğutma fanı (A / C) 2. sigorta |
| 3 | 30A | Soğutma fanı (yalnızca 2.0L motor) |
| 4 | 30A | Hava pompası motoru |
| 5 | 30A | Soğutma fanı 2 (yalnızca 2.0L motor) |
| 6 | 50A | Motor soğutma fanı (A / C) 1. sigorta |
| 7 | 40A | Elektrik sistemine ana güç kaynağı |
| 8 | 30A | K10tak anahtarı, Marş |
| 9 | 20A | Motor yönetimi |
| 10 | 10A (yalnızca 2.0L motor) | Akü voltaj sensörü |
| 10 | 1A (yalnızca 2,3L motor) | Akü voltaj sensörü |
| 11 | 30A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 12 | 15A | Benzin pompası |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 10 A | Klima debriyaj solenoidi |
| 16 | 10 A | Kısa huzme (sol taraf – geleneksel farlar) |
| 16 | 15A | Kısa huzme (sol taraf – HID farlar) |
| 17 | 10 A | Kısa huzme (sağ taraf – geleneksel farlar) |
| 17 | 15A | Kısa huzme (sağ taraf – HID farlar) |
| 18 | 10A (yalnızca 2.0L motor) | Isıtmalı oksijen sensörleri |
| 18 | 15A (yalnızca 2,3L motor) | Isıtmalı oksijen sensörleri |
| 19 | – | Kullanılmamış |
| 20 | 10 A | Motor modülü |
| 21 | 20A | karın kasları |
| 22 | 20A | Kısa huzme (DRL) |
| 23 | – | Kullanılmamış |
| 24 | 30A | subwoofer |
| 25 | – | Kullanılmamış |
| 26 | 10 A | Uzun far (sol) |
| 27 | 10 A | Uzun far (sağ) |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| 64 | 40A | Isıtıcı fan motoru |
| R1 | – | Ateşleme rölesi |
| R2 | – | Hava pompası motor rölesi |
| R3 | – | Soğutma fanı rölesi (Fun-10 fan) (yalnızca 2,3L motor) |
| R4 | – | Kullanılmamış |
| R5 | – | Uzun huzme rölesi |
| R6 | – | Kısa huzmeli röle |
| R7 | – | Yakıt pompası rölesi |
| R8 | – | Motor yönetimi rölesi |
| R9 | – | Soğutma fanı rölesi (yalnızca 2.0L motor) |
| R10 | – | Soğutma fanı rölesi 2 (yalnızca 2.0L motor) |
| R11 | – | Klima rölesi |
| R12 | – | Gündüz çalışan ışık rölesi (DRL) |
| R13 | – | Sis farı rölesi |
| R14 | – | HID lambaları (yalnızca SVT) |
| R15 | – | Yüksek hızlı soğutma fanı rölesi (yalnızca A / C) (yalnızca 2.0L motor) |
| R16 | – | Düşük hızlı soğutma fanı rölesi |
| D1 | – | diyot PCM |
| D2 | – | Soğutma fanı diyotu |
| D3 | – | A / C debriyaj diyotu |
2004
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2004)
| Numara. | amper | Tanım |
|---|---|---|
| R17 | – | Marş rölesi |
| R18 | – | Arka aralıklı röle |
| R19 | – | Aralıklı ön silecek rölesi |
| R20 | – | Kullanılmamış |
| R21 | – | Kullanılmamış |
| R22 | – | Bagaj / bagaj kapağı açma rölesi |
| R23 | – | Korna rölesi |
| R24 | – | Pil tasarrufu rölesi |
| R25 | – | Arka buz çözme rölesi |
| 30 | 10 A | Işık anahtarı |
| 31 | 15A | Radyo |
| 32 | 15A | Dönüş sinyali |
| 33 | 20A | Korna, elektrikli koltuklar (yalnızca SVT) |
| 34 | 20A | Elektrikli açılır tavan |
| 35 | 7.5A | İç aydınlatmalar, Elektrikli aynalar |
| 36 | 7.5A | Klima anahtarı, Tehlike göstergesi, Gösterge paneli |
| 37 | 25A | Bagajın / bagaj kapağının kilidinin açılması |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | 10 A | Geri vites lambaları (otomatik şanzıman) |
| 41 | 7.5A | Radyo ve küme (aksesuar) |
| 42 | 15A | Işıkları durdur |
| 43 | 15A | Arka cam sileceği |
| 44 | 20A | Sis farları |
| 45 | 7.5A | Hava sirkülasy10u, Klima |
| 46 | 7.5A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 47 | 20A | Çakmak, Arka elektrik prizi (yalnızca SVT) |
| 48 | 10 A | Veri bağlantısı bağlayıcısı |
| 49 | 25A | Arka buz çözücü |
| 50 | 7.5A | Isıtmalı dikiz aynası, Isıtmalı arkadan aydınlatmalı gösterge |
| 51 | – | Kullanılmamış |
| 52 | 15A | Isıtmalı koltuklar |
| 53 | 10 A | Geri vites lambaları (düz şanzıman) |
| 54 | 25A | Arka elektrikli camlar |
| 55 | 25A | Elektrikli ön camlar |
| 56 | 20A | Ön cam silecekleri |
| 57 | 7.5A | Yan ve yan ışıklar (sağ) |
| 58 | 7.5A | Yan ve yan ışıklar (sol) |
| 59 | 7.5A | Işık anahtarı (farlar) |
| 60 | 7.5A | Modül hava yastığı |
| 61 | 7.5A | PATS Modülleri, Gösterge paneli |
| 62 | 7.5A | Plaka lambası |
| 63 | 20A | Elektrikli kilitler (GEM) |
Sigorta 63, panelin arkasında bulunur. Bu sigortanın servisi için satıcınıza veya sertifikalı 1 teknisyene danışın.
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2004)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A | Elektrik sistemine ana güç kaynağı |
| 2 | 30A | Motor soğutma fanı (A / C) 2. sigorta |
| 3 | 30A | Soğutma fanı (yalnızca 2.0L motor) |
| 4 | 30A | Hava pompası motoru |
| 5 | 30A | Soğutma fanı 2 (yalnızca 2.0L motor) |
| 6 | 50A | Motor soğutma fanı (A / C) 1. sigorta |
| 7 | 40A | Elektrik sistemine ana güç kaynağı |
| 8 | 30A | K10tak anahtarı, Marş |
| 9 | 20A | Motor yönetimi |
| 10 | 10A (yalnızca 2.0L motor) | Akü voltaj sensörü |
| 10 | 1A (yalnızca 2,3L motor) | Akü voltaj sensörü |
| 11 | 30A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 12 | 15A | Benzin pompası |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 10 A | Klima debriyaj solenoidi |
| 16 | 10 A | Kısa huzme (sol taraf – geleneksel farlar) |
| 16 | 15A | Kısa huzme (sol taraf – HID farlar) |
| 17 | 10 A | Kısa huzme (sağ taraf – geleneksel farlar) |
| 17 | 15A | Kısa huzme (sağ taraf – HID farlar) |
| 18 | 10A (yalnızca 2.0L motor) | Isıtmalı oksijen sensörleri |
| 18 | 15A (yalnızca 2,3L motor) | Isıtmalı oksijen sensörleri |
| 19 | – | Kullanılmamış |
| 20 | 10 A | Motor modülü |
| 21 | 20A | karın kasları |
| 22 | 20A | Kısa huzme (DRL) |
| 23 | 10 A | Soğutma fanı (yalnızca 2,3L motor) |
| 24 | 30A | subwoofer |
| 25 | – | Kullanılmamış |
| 26 | – | Kullanılmamış |
| 27 | 15A | Uzun farlar (sağ ve sol) |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| 64 | 40A | Isıtıcı fan motoru |
| R1 | – | Ateşleme rölesi |
| R2 | – | Hava pompası motor rölesi (yalnızca 2,3L motor) |
| R3 | – | Soğutma fanı rölesi (Fun-10 fan) (yalnızca 2,3L motor) |
| R4 | – | Kullanılmamış |
| R5 | – | Uzun huzme rölesi |
| R6 | – | Kısa huzmeli röle |
| R7 | – | Yakıt pompası rölesi |
| R8 | – | Motor yönetimi rölesi |
| R9 | – | Soğutma fanı rölesi (yalnızca 2.0L motor) |
| R10 | – | Soğutma fanı rölesi 2 (yalnızca 2.0L motor) |
| R11 | – | Bay röle koşullandırma |
| R12 | – | Gündüz çalışan ışık rölesi (DRL) |
| R13 | – | Sis farı rölesi |
| R14 | – | HID lambaları (yalnızca SVT) |
| R15 | – | Yüksek hızlı soğutma fanı rölesi (yalnızca A / C) (yalnızca 2.0L motor) |
| R16 | – | Düşük hızlı soğutma fanı rölesi |
| D1 | – | diyot PCM |
| D2 | – | Soğutma fanı diyotu |
| D3 | – | A / C debriyaj diyotu |
2005
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| R17 | – | Marş rölesi |
| R18 | – | Arka silecek aralıklı röle |
| R19 | – | Aralıklı ön silecek rölesi |
| R20 | – | Kullanılmamış |
| R21 | – | Kullanılmamış |
| R22 | – | Bagaj / bagaj kapağı açma rölesi |
| R23 | – | Korna rölesi |
| R24 | – | Pil tasarrufu rölesi |
| R25 | – | Arka buz çözme / ısıtmalı ayna için röle |
| 30 | 10 A | Park lambaları |
| 31 | 20A | Radyo |
| 32 | 15A | Yanıp Sönme (GEM) |
| 33 | 20A | korna çalmak |
| 34 | 20A | Ot10om bagaj kapağı rölesi (sadece sedan), elektrikli açılır tavan |
| 35 | 7.5A | İç aydınlatmalar, Elektrikli aynalar |
| 36 | 7.5A | Klima anahtarı, Gösterge paneli |
| 37 | 25A | Bagajın / bagaj kapağının kilidinin açılması |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | 10 A | Geri vites lambaları (yalnızca otomatik şanzıman) |
| 41 | 7.5A | Radyo ve küme (aksesuar) |
| 42 | 15A | Işıkları durdur |
| 43 | 15A | Arka silecek, Sunroof (ateşleme) |
| 44 | 20A | Sis farları |
| 45 | 7.5A | Hava sirkülasy10u, Klima |
| 46 | 7.5A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 47 | 20A | Çakmak / Elektrik prizi |
| 48 | 10 A | Veri bağlantısı bağlayıcısı |
| 49 | 25A | Arka buz çözücü |
| 50 | 7.5A | Isıtmalı dikiz aynası, Isıtmalı arkadan aydınlatmalı gösterge |
| 51 | 7.5A | Ön yolcu algılama sistemi |
| 52 | 15A | Isıtmalı koltuklar |
| 53 | 10 A | Geri vites lambaları (yalnızca manuel şanzıman), Hız k10trolü |
| 54 | 25A | Arka elektrikli camlar |
| 55 | 25A | Elektrikli ön camlar |
| 56 | 20A | Ön cam silecekleri |
| 57 | 7.5A | K10um ve park lambaları (sağ taraf) |
| 58 | 7.5A | K10um ve park lambaları (sol taraf), Plaka lambaları |
| 59 | 7.5A | Işık anahtarı (farlar) |
| 60 | 7.5A | Modül hava yastığı |
| 61 | 7.5A | PATS Modülleri, Gösterge paneli |
| 62 | 7.5A | Radyo (Başlat) |
| 63 | 20A | Elektrikli kilitler (GEM) |
Sigorta 63, panelin arkasında bulunur. Bu sigortanın servisi için satıcınıza veya sertifikalı 1 teknisyene danışın.
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A | Ana güç kaynağı (yolcu bölmesi sigorta paneline) |
| 2 | 30A | Motor soğutma fanı (İkincil sigorta) |
| 3 | 40A | Isıtıcı fan motoru |
| 4 | 30A | Hava pompası motoru (yalnızca PZEV motoru) |
| 5 | – | Kullanılmamış |
| 6 | 50A | Motor soğutma fanı (Birincil sigorta) |
| 7 | 40A | Ana güç kaynağı (yolcu bölmesi sigorta paneline) |
| 8 | 30A | K10tak anahtarı, marş solenoidi |
| 9 | 20A | Motor yönetimi |
| 10 | 1 A | Akü voltajı algılama |
| 11 | 30A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) (pompalar) |
| 12 | 15A | Benzin pompası |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 10 A | Klima debriyaj solenoidi |
| 16 | 10 A | Kısa far (sol taraf) |
| 17 | 10 A | Kısa far (sağ taraf) |
| 18 | 15A | Isıtmalı Egzoz Gazı Oksijen Sensörleri (HE GO) |
| 19 | – | Kullanılmamış |
| 20 | 10 A | Motor modülü (KAP) |
| 21 | 20A | ABS (valfler) |
| 22 | 20A | Gündüz sürüş farları (DRL) |
| 23 | – | Kullanılmamış |
| 24 | 30A | subwoofer |
| 25 | – | Kullanılmamış |
| 26 | 10 A | Sol uzun far |
| 27 | 10 A | Sağ uzun far |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| R1 | – | Ateşleme rölesi |
| R2 | – | Hava pompası motor rölesi (yalnızca PZEV motoru) |
| R3 | – | Soğutma fanı (yüksek hız) |
| R4 | – | Soğutma fanı (orta hız) |
| R5 | – | Uzun huzme rölesi |
| R6 | – | Kısa huzmeli röle |
| R7 | – | Yakıt pompası rölesi |
| R8 | – | Motor yönetimi rölesi |
| R9 | – | Soğutma fanı rölesi |
| R10 | – | Soğutma fanı rölesi |
| R11 | – | A / C debriyaj solenoid rölesi |
| R12 | – | ilgili DRL |
| R13 | – | Sis farı rölesi |
| R14 | – | Kullanılmamış |
| R15 | – | Kullanılmamış |
| R16 | – | Kullanılmamış |
| D1 | – | diyot PCM |
| D2 | – | Soğutma fanı diyotu |
| D3 | – | A / C debriyaj diyotu |
| D4 | – | Soğutma fanı diyotu |
2006
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| R17 | – | Marş rölesi |
| R18 | – | Arka silecek aralıklı röle |
| R19 | – | Aralıklı ön silecek rölesi |
| R20 | – | Kullanılmamış |
| R21 | – | Kullanılmamış |
| R22 | – | Kullanılmamış |
| R23 | – | Korna rölesi |
| R24 | – | Pil tasarrufu rölesi |
| R25 | – | Arka buz çözme / ısıtmalı ayna için röle |
| 30 | 10 A | Park lambaları |
| 31 | 20A | Radyo |
| 32 | 15A | Yanıp Sönme (GEM) |
| 33 | 20A | korna çalmak |
| 34 | 20A | Elektrikli açılır tavan |
| 35 | 7.5A | İç aydınlatmalar, Elektrikli aynalar |
| 36 | 7.5A | Klima anahtarı, Gösterge paneli |
| 37 | – | Kullanılmamış |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | 10 A | Geri vites lambaları (yalnızca otomatik şanzıman) |
| 41 | 7.5A | Radyo ve küme (aksesuar) |
| 42 | 10 A | Feux durdurma, Shift kilidi |
| 43 | 15A | Arka silecek, Sunroof (ateşleme) |
| 44 | – | Kullanılmamış |
| 45 | 7.5A | Hava sirkülasy10u, Klima |
| 46 | – | Kullanılmamış |
| 47 | 20A | Çakmak / Elektrik prizi |
| 48 | 10 A | Veri bağlantısı bağlayıcısı |
| 49 | 25A | Arka buz çözücü |
| 50 | 7.5A | Isıtmalı dikiz aynası, Isıtmalı arkadan aydınlatmalı gösterge |
| 51 | 7.5A | Ön yolcu algılama sistemi |
| 52 | 15A | Isıtmalı koltuklar |
| 53 | 10 A | Geri vites lambaları (yalnızca manuel şanzıman), Hız k10trolü |
| 54 | 25A | Arka elektrikli camlar |
| 55 | 25A | Elektrikli ön camlar |
| 56 | 20A | Ön cam silecekleri |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | 7.5A | Işık anahtarı (farlar) |
| 60 | 7.5A | Modül hava yastığı |
| 61 | 7.5A | PATS Modülleri, Gösterge paneli |
| 62 | 7.5A | Radyo (Başlat) |
| 63 | 20A | Elektrikli kilitler (GEM) |
Sigorta 63, panelin arkasında bulunur. Bu sigortanın servisi için satıcınıza veya sertifikalı 1 teknisyene danışın.
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A | Ana güç kaynağı (yolcu bölmesi sigorta paneline) |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 30A | Hava pompası motoru (yalnızca PZEV motoru) |
| 5 | – | Kullanılmamış |
| 6 | 50A | Motor soğutma fanı (Birincil sigorta) |
| 7 | 40A | Ana güç kaynağı (yolcu bölmesi sigorta paneline) |
| 8 | 30A | K10tak anahtarı, marş solenoidi |
| 9 | 20A | Motor yönetimi |
| 10 | 1 A | Akü voltajı algılama |
| 11 | 30A | subwoofer |
| 12 | 15A | Yakıt pompası motoru |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 20A | ABS (valfler) |
| 16 | 10 A | Kısa far (sol taraf) |
| 17 | 10 A | Kısa far (sağ taraf) |
| 18 | 15A | Isıtmalı Egzoz Gazı Oksijen Sensörleri (HE GO) |
| 19 | 40A | Isıtıcı fan motoru |
| 20 | 10 A | Motor modülü (KAP) |
| 21 | 10 A | AC |
| 22 | 20A | Gündüz sürüş farları (DRL) |
| 23 | – | Kullanılmamış |
| 24 | 30A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) (pompalar) |
| 25 | – | Kullanılmamış |
| 26 | 15A | Sis farları |
| 27 | 15A | Kırmızı ışıklar |
| 28 | – | Kullanılmamış |
| 29 | 10 A | ABS modülü, Hız k10trolü |
| R1 | – | Ateşleme rölesi |
| R2 | – | Hava pompası motor rölesi (yalnızca PZEV motoru) |
| R3 | – | Soğutma fanı (yüksek hız) |
| R4 | – | Soğutma fanı (düşük hız) |
| R5 | – | Uzun far rölesi, sis farları |
| R6 | – | Kısa huzmeli röle |
| R7 | – | Yakıt pompası rölesi |
| R8 | – | Motor yönetimi rölesi |
| R9 | – | Soğutma fanı rölesi |
| R10 | – | Soğutma fanı rölesi |
| R11 | – | A / C debriyaj solenoid rölesi |
| R12 | – | ilgili DRL |
| R13 | – | Kullanılmamış |
| R14 | – | Kullanılmamış |
| R15 | – | Kullanılmamış |
| R16 | – | Kullanılmamış |
| D1 | – | diyot PCM |
| D2 | – | Kullanılmamış |
| D3 | – | A / C debriyaj diyotu |
| D4 | – | Kullanılmamış |
2007
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007)
| Numara. | amper | Tanım |
|---|---|---|
| R17 | – | Marş rölesi |
| R18 | – | Kullanılmamış |
| R19 | – | Kullanılmamış |
| R20 | – | Kullanılmamış |
| R21 | – | gün yangınları |
| R22 | – | Kullanılmamış |
| R23 | – | Kullanılmamış |
| R24 | – | Kullanılmamış |
| R25 | – | Arka buz çözme / ısıtmalı ayna için röle |
| 30 | 10 A | Park lambaları |
| 31 | 20A | Radyo |
| 32 | 15A | Yanıp Sönme (GEM) |
| 33 | 20A | açılır tavan |
| 34 | 20A | korna çalmak |
| 35 | 7.5A | Klima anahtarı, Gösterge paneli |
| 36 | 7.5A | İç aydınlatmalar, Elektrikli aynalar |
| 37 | – | Kullanılmamış |
| 38 | – | Kullanılmamış |
| 39 | 2A | PCM Röle Bobini |
| 40 | 25A | Arka buz çözücü |
| 41 | – | Kullanılmamış |
| 42 | 10 A | Feux durdurma, Shift kilidi |
| 43 | 15A | Arka silecek, Sunroof (ateşleme) |
| 44 | 15A | Gündüz sürüş farları (DRL) |
| 45 | 7.5A | Hava sirkülasy10u, Klima |
| 46 | – | Kullanılmamış |
| 47 | 20A | Çakmak / Elektrik prizi |
| 48 | 10 A | Veri bağlantısı bağlayıcısı |
| 49 | 7.5A | Isıtmalı dikiz aynası, Isıtmalı arkadan aydınlatmalı gösterge |
| 50 | 10 A | Geri vites lambaları (sadece otomatik şanzıman) |
| 51 | 7.5A | Ön yolcu algılama sistemi |
| 52 | 15A | Isıtmalı koltuklar |
| 53 | 10 A | Geri vites lambaları (yalnızca manuel şanzıman), Hız k10trolü |
| 54 | 25A | Arka elektrikli camlar |
| 55 | 25A | Elektrikli ön camlar |
| 56 | 20A | Ön cam silecekleri |
| 57 | 7.5A | Radyo ve küme (aksesuar) |
| 58 | – | Kullanılmamış |
| 59 | 7.5A | Işık anahtarı (farlar) |
| 60 | 7.5A | Modül hava yastığı |
| 61 | 7.5A | PATS Modülleri, Gösterge paneli |
| 62 | 7.5A | Radyo (Başlat) |
| 63 | 20A | Elektrikli kilitler (GEM) |
Sigorta 63, panelin arkasında bulunur. Bu sigortanın servisi için satıcınıza veya sertifikalı 1 teknisyene danışın.
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 40A | Ana güç kaynağı (yolcu bölmesi sigorta paneline) |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 30A | Hava pompası motoru (yalnızca PZEV motoru) |
| 5 | 30A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) (pompalar) |
| 6 | 50A | Motor soğutma fanı (Birincil sigorta) |
| 7 | 40A | Ana güç kaynağı (yolcu bölmesi sigorta paneline) |
| 8 | 30A | K10tak anahtarı, marş solenoidi |
| 9 | 20A | Motor yönetimi |
| 10 | 1 A | Akü voltajı algılama |
| 11 | 30A | subwoofer |
| 12 | 15A | Yakıt pompası motoru |
| 13 | 20A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) (valfler) |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 10 A | Kısa far (sol taraf) |
| 17 | 10 A | Kısa far (sağ taraf) |
| 18 | 15A | Isıtmalı Egzoz Gazı Oksijen Sensörleri (HE GO) |
| 19 | 40A | Isıtıcı fan motoru |
| 20 | 10 A | Motor modülü (KAP) |
| 21 | 10 A | AC |
| 22 | 20A | Farlar |
| 23 | 15A | Uzun farlar, Sis farları |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | – | Kullanılmamış |
| 29 | 10 A | ABS modülü, Hız k10trolü |
| R1 | – | Ateşleme rölesi |
| R2 | – | Uzun far rölesi, Sis farı rölesi |
| R3 | – | Soğutma fanı (yüksek hız) |
| R4 | – | Soğutma fanı (düşük hız) |
| R5 | – | Klima rölesi |
| R6 | – | Kısa huzmeli röle |
| R7 | – | Yakıt pompası rölesi |
| R8 | – | Motor yönetimi rölesi |
| R9 | – | Soğutma fanı rölesi |
| R10 | – | Soğutma fanı rölesi |
| R11 | – | Kullanılmamış |
| R12 | – | Kullanılmamış |
| R13 | – | Kullanılmamış |
| R14 | – | Kullanılmamış |
| R15 | – | Hava pompası motor rölesi |
| R16 | – | Kullanılmamış |
| D1 | – | Kullanılmamış |
| D2 | – | Kullanılmamış |
| D3 | – | A / C debriyaj diyotu |
| D4 | – | Kullanılmamış |
Nekadar kilometre gececen diye gostermiyor onun sigortasi nerede
