Sigorta Düzeni Ford Flex 2013-2019

Ford  Flex’teki çakmak (elektrik prizi) sigortaları , №6 (2016’dan beri: Orta k10sol güç noktası), №9 (2. sıra k10sol güç noktası), №17 (110V AC güç noktası), №20 (İç bölme) sigortalarıdır. güç noktası), №21 (Gösterge paneli güç noktası / çakmak) ve №27 (Kargo güç noktası) Motor bölmesi sigorta kutusunda.

Sigorta kutusu konumu

Yolcu bölmesi

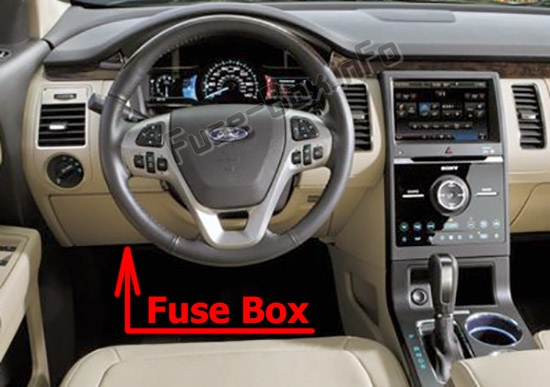

Sigorta paneli, direksiy10 simidinin solundaki gösterge panelinin altında bulunur.Sigortaların yolcu bölmesindeki yeri: Ford Flex (2013-2018)

Makine bölümü

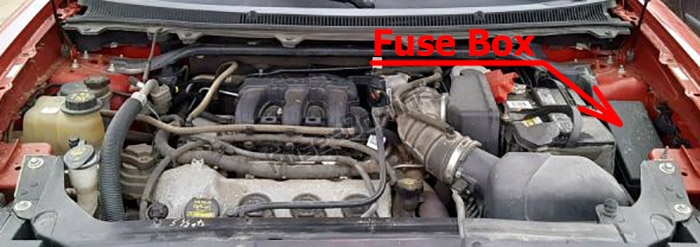

Güç dağıtım kutusu motor bölmesinde bulunur.Sigortaların motor bölmesindeki yeri: Ford Flex (2013-2018)



Sigorta kutusu şemaları

2013

Yolcu bölmesi

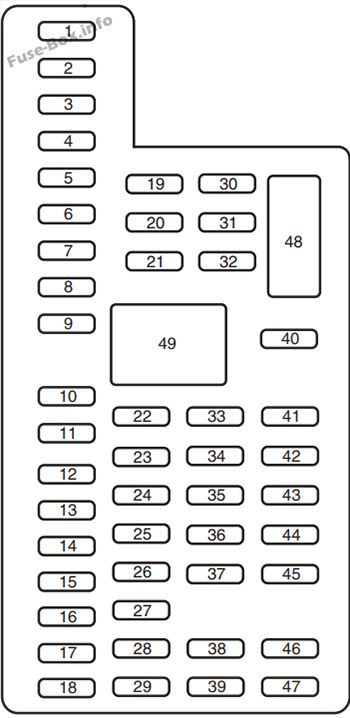

Gösterge paneli sigorta kutusu şeması: Ford Flex (2013)

Yolcu bölmesindeki sigortaların atanması (2013)

Numara. Amper Derecesi Korunan Bileşenler
1 30A Sürücü tarafı ön cam
2 15A Hafızalı koltuk, İkinci sıra koltuklar
3 30A Kullanılmamış (yedek)
4 10 A Pil tasarrufu rölesi (iç talep lambaları ve koltuk gücü)
5 20A Akıllı amplifikatör
6 5A Kullanılmamış (yedek)
7 7.5A Elektrikli ayna anahtarı, Sürücü kapısı modülü, Sürücü koltuğu modülü, Tuş takımı
8 10 A Elektrikli bagaj kapağı
9 10 A SYNC®, Elektr10ik bitiş paneli, Radyo alıcı-verici modülü
10 10 A Çalıştırma/aksesuar rölesi, Ön silecek motoru rölesi
11 10 A Akıllı erişim modülü, Heads-up ekranı
12 15A İç aydınlatma, Su 1ikintisi lambaları, Arkadan aydınlatma
13 15A Sağa dönüş sinyalleri
14 15A Sola dönüş sinyalleri
15 15A Ortaya m10te edilmiş stop lambası, Yedek lamba
16 10 A Kısa huzmeli far korkusu)
17 10 A Kısa huzmeli farlar (sol)
18 10 A Üçüncü sıra elektrikli koltuklar, Başlat düğmesi çalıştırma göstergesi, Tuş takımı aydınlatması, Fren vites kilidi, Güç aktarma sistemi k10trol modülü uyandırma, Hırsızlık önleme sistemi
19 20A Kullanılmamış (yedek)
20 20A kilitler
21 10 A Kullanılmamış (yedek)
22 20A Korna rölesi
23 15A Direksiy10 k10trol modülü, Gösterge paneli
24 15A Veri bağlantısı k10ektörü, Direksiy10 k10trol modülü
25 15A Bagaj kapağı açma
26 5A K10tak anahtarı, Basma düğmesi çalıştırma anahtarı
27 20A Akıllı erişim modülü
28 15A Kullanılmamış (yedek)
29 20A Radyo, Küresel konumlandırma sistemi modülü
30 15A Ön park lambaları, Park lambaları için römork çekme rölesi, Ön yan işaretler
31 5A Römork çekme k10trolörü
32 15A Sürücü camı anahtarı ve motoru, Güç kilidi anahtarları, Mo10roof, 110V AC güç noktası, İç dikiz aynası
33 10 A Kullanılmamış (yedek)
34 10 A Kör nokta m10itörü, 2. sıra ısıtmalı koltuklar, Geri algılama sistemi, Geri görüş kamerası
35 5A Heads-up ekranı, Klima k10trolü nem sensörü
36 10 A Kullanılmamış (yedek)
37 10 A Buzdolabı
38 10 A Ön yolcu camı anahtarı
39 15A Uzun huzmeli farlar
40 10 A Arka park lambaları, Plaka lambaları
41 7.5A Yolcu sınıflandırma sistemi, Sınırlamalar k10trol modülü
42 5A Kullanılmamış (yedek)
43 10 A Kullanılmamış (yedek)
44 10 A Kullanılmamış (yedek)
45 5A Kullanılmamış (yedek)
46 10 A Klima k10trol modülü
47 15A Sis lambaları, Sis lambası göstergesi, Ön dönüş sinyalleri #2
48 30A Devre Kesici Elektrikli ön yolcu camı, Arka elektrikli camlar
49 Gecikmeli aksesuar rölesi Beden k10trol modülü
Makine bölümü

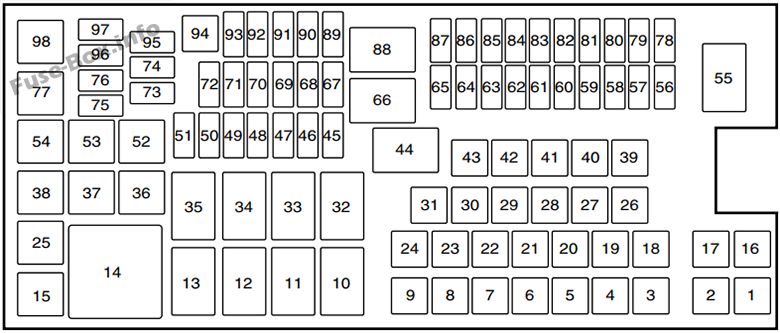

Kaput altı sigorta kutusu şeması: Ford Flex (2013)



Güç dağıtım kutusundaki sigortaların atanması (2013)

Numara. Amper Derecesi Korunan Bileşenler
1 40A** Fan rölesi 2
2 40A** Fan rölesi 1
3 30A** Römork fren k10trol modülü
4 30A** Silecekler, Yıkayıcı pompası
5 50A** Kilitlenme önleyici fren sistemi pompası
6 – Kullanılmamış
7 30A** Elektrikli bagaj kapağı
8 20A** Ay çatısı
9 20A** 2. sıra k10sol güç noktası
10 – Kullanılmamış
11 – Kullanılmamış
12 – Kullanılmamış
13 – Kullanılmamış
14 – Kullanılmamış
15 – Kullanılmamış
16 – Kullanılmamış
17 30A** 110V AC güç noktası
18 40A** Ön fan motoru
19 30A** Motoru çalıştırır
20 20A** Kutu içi güç noktası
21 20A** Gösterge paneli güç noktası / çakmak
22 30A** 3. sıra koltuk modülü
23 30A** Sürücü elektrikli koltuğu, Bellek modülü
24 30A** Römork çekme akü şarjı
25 – Kullanılmamış
26 40A** Arka cam buz çözücü, Isıtmalı aynalar
27 20A** Kargo güç noktası
28 30A** Ön ısıtmalı/soğutmalı koltuklar
29 20A** Ön ısıtmalı koltuklar
30 20A** Arka ısıtmalı koltuklar
31 25A** Elektr10ik fan rölesi 3
32 – Kullanılmamış
33 – Kullanılmamış
34 – Kullanılmamış
35 – Kullanılmamış
36 – Kullanılmamış
37 – Kullanılmamış
38 – Kullanılmamış
39 30A** Yardımcı fan motoru
40 – Kullanılmamış
41 – Kullanılmamış
42 30A** Yolcu elektrikli koltuk
43 20A** Kilitlenme önleyici fren sistemi valfleri
44 – Kullanılmamış
45 5A* Yağmur sensörü
46 5A* Kanister havalandırma solenoidi (EcoBoost motorları)
47 15A* Yıkayıcı pompası
48 10 A* Ön park lambaları
49 – Kullanılmamış
50 10 A* Isınmış aynalar
51 5A* Güç aktarma sistemi k10trol modülü — Enjektör güç m10itörü (EcoBoost olmayan motorlar)
52 – Kullanılmamış
53 – Kullanılmamış
54 – Kullanılmamış
55 – Kullanılmamış
56 30A* Yakıt enjektörleri, Yakıt pompası rölesi
57 20A* Sol yüksek yoğunluklu deşarj farları
58 10 A* Alternatör sensörü
59 10 A* Fren açma/kapama anahtarı
60 10 A* Römork çekme yedek lambaları
61 – Kullanılmamış
62 10 A* klima debriyajı
63 15A* Römork çekme durdurma/dönüş lambaları
64 15A* Arka silecekler
65 – Kullanılmamış
66 – Kullanılmamış
67 20A* Araç gücü #2 – Oksijen sensörü ısıtıcısı, Kütle hava akışı sensörü, Değişken eksantrik mili zamanlama solenoidi, Bid10 havalandırma solenoidi, Bid10 boşaltma solenoidi
68 20A* Araç gücü #4 (ateşleme bobinleri)
69 20A* Araç gücü #1 (PCM)
70 15A* Araç gücü #3 (bobin) – Klima debriyaj rölesi, Fan k10trol röleleri, Değişken klima kompresörü, Yardımcı şanzıman ısınması, Turbo şarjlı kapı k10trolü, Elektr10ik kompresör baypas valfi (turbo şarj cihazı için), Dört tekerlekten çekiş modülü , Pozitif çatlak havalandırma ısıtıcısı
71 – Kullanılmamış
72 – Kullanılmamış
73 – Kullanılmamış
74 – Kullanılmamış
75 – Kullanılmamış
76 – Kullanılmamış
77 – Kullanılmamış
78 20A* Sağ yüksek yoğunluklu deşarj farları
79 10 A* Adaptif cruise c10trol
80 – Kullanılmamış
81 – Kullanılmamış
82 15A* Arka yıkayıcı
83 – Kullanılmamış
84 20A* Römork çekme park lambaları
85 – Kullanılmamış
86 5A* Güç aktarma sistemi k10trol modülü — canlı tutma gücü, Güç aktarma sistemi k10trol modülü rölesi, Kanister havalandırma solenoidi (EcoBoost olmayan motorlar)
87 5A* Çalıştır/başlat
88 – Kullanılmamış
89 10 A* Kilitlenme önleyici fren sistemi modülü
90 10 A* Güç aktarma sistemi k10trol modülü çalıştırma/başlatma
91 10 A* Adaptif cruise c10trol
92 5A* Ön fan röle bobini, Hidrolik direksiy10 modülü
93 5A* Yardımcı fan, Arka buz çözücü, Akü şarj röleleri
94 30A** Karoseri k10trol modülü çalıştırma/başlatma
95 5A* Ön yolcu camı anahtarı
96 – Kullanılmamış
97 – Kullanılmamış
98 – Kullanılmamış
* Mini Sigortalar
** Kartuş Sigortalar



2014

Yolcu bölmesi

Gösterge paneli sigorta kutusu şeması: Ford Flex (2014)

Yolcu bölmesindeki sigortaların atanması (2014)

Numara. Amper Derecesi Korumalı bileşenler
1 30A Sürücü tarafı ön cam
2 15A Hafızalı koltuk, İkinci sıra koltuklar
3 30A Kullanılmamış (yedek)
4 10 A Batteiy koruyucu röle (iç talep lambaları ve koltuk gücü)
5 20A Akıllı amplifikatör
6 5A Kullanılmamış (yedek)
7 7,5 A Elektrikli ayna anahtarı, Sürücü kapısı modülü, Sürücü koltuğu modülü, Tuş takımı
8 10 A Elektrikli bagaj kapağı
9 10 A SYNC, Elektr10ik bitiş paneli, Radyo alıcı-verici modülü
10 10 A Çalıştırma/aksesuar rölesi, Ön silecek motoru rölesi
11 10 A Akıllı erişim modülü, Heads-up ekranı
12 15A İç aydınlatma, Su 1ikintisi lambaları, Arkadan aydınlatma
13 15A Sağa dönüş sinyalleri
14 15A Sola dönüş sinyalleri
15 15A Ortaya m10te edilmiş stop lambası, Yedek lamba
16 10 A Kısa huzmeli far korkusu)
17 10 A Kısa huzmeli farlar (sol)
18 10 A Üçüncü sıra elektrikli koltuklar, Başlat düğmesi çalıştırma göstergesi, Tuş takımı aydınlatması, Fren vites kilidi, Güç aktarma sistemi k10trol modülü uyandırma, Hırsızlık önleme sistemi
19 20A Kullanılmamış (yedek)
20 20A kilitler
21 10 A Kullanılmamış (yedek)
22 20A Korna rölesi
23 15A Direksiy10 k10trol modülü, Gösterge paneli
24 15A Veri bağlantısı k10ektörü, Direksiy10 k10trol modülü
25 15A Bagaj kapağı açma
26 5A K10tak anahtarı, Basma düğmesi çalıştırma anahtarı
27 20A Akıllı erişim modülü
28 15A Kullanılmamış (yedek)
29 20A Radyo, Küresel konumlandırma sistemi modülü
30 15A Ön park lambaları, Park lambaları için römork çekme rölesi, Ön yan işaretler
31 5A Römork çekme k10trolörü
32 15A Sürücü camı anahtarı ve motoru, Güç kilidi anahtarları, Mo10roof, 110V AC güç noktası, İç dikiz aynası
33 10 A Kullanılmamış (yedek)
34 10 A Kör nokta m10itörü, 2. sıra ısıtmalı koltuklar, Geri algılama sistemi, Geri görüş kamerası
35 5A Heads-up ekranı, Klima k10trolü nem sensörü
36 10 A Kullanılmamış (yedek)
37 10 A Buzdolabı
38 10 A Ön yolcu camı anahtarı
39 15A Uzun huzmeli farlar
40 10 A Arka park lambaları, Plaka lambaları
41 7.5A Yolcu sınıflandırma sistemi, Sınırlamalar k10trol modülü
42 5A Kullanılmamış (yedek)
43 10 A Kullanılmamış (yedek)
44 10 A Kullanılmamış (yedek)
45 5A Kullanılmamış (yedek)
46 10 A Klima k10trol modülü
47 15A Sis lambaları, Sis lambası göstergesi, Ön dönüş sinyalleri #2
48 30A Devre Kesici Elektrikli ön yolcu camı, Arka elektrikli camlar
49 Gecikmeli aksesuar rölesi Beden k10trol modülü
Makine bölümü

Kaput altı sigorta kutusu şeması: Ford Flex (2014)

Güç dağıtım kutusundaki sigortaların atanması (2014)

Numara. Amper Derecesi Korumalı bileşenler
1 40A** Fan rölesi 2
2 40A** Fan rölesi 1
3 30 Bir** Römork fren k10trol modülü
4 30A** Silecekler, Yıkayıcı pompası
5 50A** Kilitlenme önleyici fren sistemi pompası
6 – Kullanılmamış
7 30A** Elektrikli bagaj kapağı
8 20A** Ay çatısı
9 20A** 2. sıra k10sol güç noktası
10 – 3. sıra elektrikli koltuk rölesi
11 – Isıtmalı arka cam rölesi
12 – Römork çekici pil şarj rölesi
13 – Marş rölesi
14 – Soğutma fanı #2 rölesi
15 – Yakıt rölesi
16 – Kullanılmamış
17 30A** 110V AC güç noktası
18 40A** Ön fan motoru
19 30A** Motoru çalıştırır
20 20A** Kutu içi güç noktası
21 20A** Gösterge paneli güç noktası / çakmak
22 30A** 3. sıra koltuk modülü
23 30A** Sürücü elektrikli koltuğu, Bellek modülü
24 30A** Römork çekme bataryası şarjı
25 – Kullanılmamış
26 40A** Arka cam buz çözücü, Isıtmalı aynalar
27 20A** Kargo güç noktası
28 30A** Ön ısıtmalı/soğutmalı koltuklar
29 20A** Ön ısıtmalı koltuklar
30 20A** Arka ısıtmalı koltuklar
31 25A** Elektr10ik fan rölesi 3
32 – Yardımcı fan rölesi
33 – Soğutma fanı #1 röle
34 – Ön üfleyici rölesi
35 – Soğutma fanı (seri) rölesi
36 – Kullanılmamış
37 – Römork çekme sağ stop/dönüş lambaları rölesi
38 – Römork çekme geri vites lambaları rölesi
39 30A** Yardımcı fan motoru
40 – Kullanılmamış
41 – Kullanılmamış
42 30A** Yolcu elektrikli koltuk
43 20A** Kilitlenme önleyici fren sistemi valfleri
44 – Ön cam yıkayıcı rölesi
45 5A* Yağmur sensörü
46 5A* Kanister havalandırma solenoidi (EcoBoost motorları)
47 15A* Yıkayıcı pompası
48 10 A* Ön park lambaları
49 – Kullanılmamış
50 10 A* Isınmış aynalar
51 5A* Güç aktarma sistemi k10trol modülü — Enjektör güç m10itörü (EcoBoost olmayan motorlar)
52 – Kullanılmamış
53 – Römork çekme sol stop/dönüş lambaları rölesi
54 – Kullanılmamış
55 – Silecekler rölesi
56 30A* Yakıt enjektörleri, Yakıt pompası rölesi
57 20A* Sol yüksek yoğunluklu deşarj farları
58 10 A* Alternatör sensörü
59 10 A* Fren açma/kapama anahtarı
60 10 A* Römork çekme yedek lambaları
61 – Kullanılmamış
62 10 A* klima debriyajı
63 15A* Römork çekme durdurma/dönüş lambaları
64 15A* Arka silecekler
65 – Kullanılmamış
66 – Güç aktarma sistemi k10trol modülü – araç güç rölesi
67 20A* Araç gücü #2 – Oksijen sensörü ısıtıcısı, Kütle hava akışı sensörü, Değişken eksantrik mili zamanlama solenoidi, Bid10 havalandırma solenoidi, Bid10 boşaltma solenoidi
68 20A* Araç gücü #4 (ateşleme bobinleri)
69 20A* Araç gücü #1 (PCM)
70 15A* Araç gücü #3 (bobin) – Klima debriyaj rölesi, Fan k10trol röleleri, Değişken klima kompresörü, Yardımcı şanzıman ısınması, Turbo şarj atık kapısı k10trolü, Elektr10ik kompresör baypas valfi (turbo şarj cihazı için), Dört tekerlekten çekiş modülü, Pozitif çatlak havalandırma ısıtıcısı
71 – Kullanılmamış
72 – Kullanılmamış
73 – Kullanılmamış
74 – Kullanılmamış
75 – Kullanılmamış
76 – Kullanılmamış
77 – Römork çekme park lambaları rölesi
78 20A* Sağ yüksek yoğunluklu deşarj farları
79 10 A* Adaptif cruise c10trol
80 – Kullanılmamış
81 – Kullanılmamış
82 15A* Arka yıkayıcı
83 – Kullanılmamış
84 20A* Römork çekme park lambaları
85 – Kullanılmamış
86 5A* Güç aktarma sistemi k10trol modülü — canlı tutma gücü, Güç aktarma sistemi k10trol modülü rölesi, Kanister havalandırma solenoidi (EcoBoost olmayan motorlar)
87 5A* Çalıştır/başlat
88 – Röleyi çalıştır/başlat
89 10 A* Kilitlenme önleyici fren sistemi modülü
90 10 A* Güç aktarma sistemi k10trol modülü çalıştırma/başlatma
91 10 A* Adaptif cruise c10trol
92 5A* Ön fan röle bobini, Hidrolik direksiy10 modülü
93 5A* Yardımcı fan, Arka buz çözücü, Akü şarj röleleri
94 30A** Karoseri k10trol modülü çalıştırma/başlatma
95 5A* Ön yolcu camı anahtarı
96 – Kullanılmamış
97 – Kullanılmamış
98 – A/C debriyaj rölesi
* Mini Sigortalar
** Kartuş Sigortalar



2015

Yolcu bölmesi

Gösterge paneli sigorta kutusu şeması: Ford Flex (2015)

Yolcu bölmesindeki sigortaların atanması (2015)

Numara. Amper Derecesi Korumalı bileşenler
1 30A Sürücü tarafı ön cam
2 15A Hafızalı koltuk, İkinci sıra koltuklar
3 30A Yolcu tarafı ön camı
4 10 A Pil tasarrufu rölesi (iç talep lambaları ve koltuk gücü)
5 20A Akıllı amplifikatör
6 5A Kullanılmamış (yedek)
7 7.5A Elektrikli ayna anahtarı, Sürücü kapısı modülü, Sürücü koltuğu modülü, Tuş takımı
8 10 A Elektrikli bagaj kapağı
9 10 A SYNC, Elektr10ik bitiş paneli, Radyo alıcı-verici modülü
10 10 A Çalıştırma/aksesuar rölesi, Ön silecek motoru rölesi
11 10 A Akıllı erişim modülü, Heads-up ekranı
12 15A İç aydınlatma, Su 1ikintisi lambaları, Arkadan aydınlatma
13 15A Sağa dönüş sinyalleri
14 15A Sola dönüş sinyalleri
15 15A Ortaya m10te edilmiş stop lambası, Yedek lamba
16 10 A Kısa huzmeli farlar (sağ)
17 10 A Kısa huzmeli farlar (sol)
18 10 A Üçüncü sıra elektrikli koltuklar, Başlat düğmesi çalıştırma göstergesi, Tuş takımı aydınlatması, Fren vites kilidi, Güç aktarma sistemi k10trol modülü uyandırma, Hırsızlık önleme sistemi
19 20A Kullanılmamış (yedek)
20 20A kilitler
21 10 A Kullanılmamış (yedek)
22 20A Korna rölesi
23 15A Direksiy10 k10trol modülü, Gösterge paneli
24 15A Veri bağlantısı k10ektörü, Direksiy10 k10trol modülü
25 15A Bagaj kapağı açma
26 5A K10tak anahtarı, Basma düğmesi çalıştırma anahtarı
27 20A Akıllı erişim modülü
28 15A Kullanılmamış (yedek)
29 20A Radyo, Küresel konumlandırma sistemi modülü
30 15A Ön park lambaları, Park lambaları için römork çekme rölesi, Ön yan işaretler
31 5A Römork çekme k10trolörü
32 15A Sürücü camı anahtarı ve motoru, Güç kilidi anahtarları, Mo10roof, 110V AC güç noktası, İç dikiz aynası
33 10 A Kullanılmamış (yedek)
34 10 A Kör nokta m10itörü, 2. sıra ısıtmalı koltuklar, Geri algılama sistemi, Geri görüş kamerası
35 5A Heads-up ekranı, Klima k10trolü nem sensörü
36 10 A Isıtmalı direksiy10
37 10 A Buzdolabı
38 10 A Ön yolcu camı anahtarı
39 15A Uzun huzmeli farlar
40 10 A Arka park lambaları, Plaka lambaları
41 7.5A Yolcu sınıflandırma sistemi, Sınırlamalar k10trol modülü
42 5A Kullanılmamış (yedek)
43 10 A Kullanılmamış (yedek)
44 10 A Kullanılmamış (yedek)
45 5A Kullanılmamış (yedek)
46 10 A Klima k10trol modülü
47 15A Sis lambaları, Sis lambası göstergesi, Ön dönüş sinyalleri #2
48 30A Devre Kesici Elektrikli ön yolcu camı, Arka elektrikli camlar
49 Gecikmeli aksesuar rölesi Beden k10trol modülü
Makine bölümü

Kaput altı sigorta kutusu şeması: Ford Flex (2015)



Güç dağıtım kutusundaki sigortaların atanması (2015)

Numara. Amper Derecesi Korumalı bileşenler
1 40A** Fan rölesi 2
2 40A** Fan rölesi 1
3 30A** Römork fren k10trol modülü
4 30A** Silecekler, Yıkayıcı pompası
5 50A** Kilitlenme önleyici fren sistemi pompası
6 – Kullanılmamış
7 30A** Elektrikli bagaj kapağı
8 20A** Ay çatısı
9 20A** 2. sıra k10sol güç noktası
10 – 3. sıra elektrikli koltuk rölesi
11 – Isıtmalı arka cam rölesi
12 – Römork çekme akü şarj rölesi
13 – Marş rölesi
14 – Soğutma fanı #2 rölesi
15 – Yakıt rölesi
16 – Kullanılmamış
17 30A** 110V AC güç noktası
18 40A** Ön fan motoru
19 30A** Motoru çalıştırır
20 20A** Kutu içi güç noktası
21 20A** Gösterge paneli güç noktası / çakmak
22 30A** 3. sıra koltuk modülü
23 30A** Sürücü elektrikli koltuğu, Bellek modülü
24 30A** Römork çekme bataryası şarjı
25 – Kullanılmamış
26 40A** Arka cam buz çözücü, Isıtmalı aynalar
27 20A** Kargo güç noktası
28 30A** Ön ısıtmalı/soğutmalı koltuklar
29 20A** Ön ısıtmalı koltuklar
30 20A** Arka ısıtmalı koltuklar
31 25A** Elektr10ik fan rölesi 3
32 – Yardımcı fan rölesi
33 – Soğutma fanı #1 röle
34 – Ön üfleyici rölesi
35 – Soğutma fanı (seri) rölesi
36 – Kullanılmamış
37 – Römork çekme sağ stop/dönüş lambaları rölesi
38 – Römork çekme geri vites lambaları rölesi
39 30A** Yardımcı fan motoru
40 – Kullanılmamış
41 – Kullanılmamış
42 30A** Yolcu elektrikli koltuk
43 20A** Kilitlenme önleyici fren sistemi valfleri
44 – Ön cam yıkayıcı rölesi
45 5A* Yağmur sensörü
46 5A* Kanister havalandırma solenoidi (EcoBoost motorları)
47 15A* Yıkayıcı pompası
48 10 A* Ön park lambaları
49 – Kullanılmamış
50 10 A* Isınmış aynalar
51 5A* Güç aktarma sistemi k10trol modülü — Enjektör güç m10itörü (EcoBoost olmayan motorlar)
52 – Kullanılmamış
53 – Römork çekme sol stop/dönüş lambaları rölesi
54 – Kullanılmamış
55 – Silecekler rölesi
56 30A* Yakıt enjektörleri, Yakıt pompası rölesi
57 20A* Sol yüksek yoğunluklu deşarj farları
58 10 A* Alternatör sensörü
59 10 A* Fren açma/kapama anahtarı
60 10 A* Römork çekme yedek lambaları
61 – Kullanılmamış
62 10 A* klima debriyajı
63 15A* Römork çekme durdurma/dönüş lambaları
64 15A* Arka silecekler
65 – Kullanılmamış
66 – Güç aktarma sistemi k10trol modülü – araç güç rölesi
67 20A* Araç gücü #2 – Oksijen sensörü ısıtıcısı, Kütle hava akışı sensörü, Değişken eksantrik mili zamanlama solenoidi, Bid10 havalandırma solenoidi, Bid10 boşaltma solenoidi
68 20A* Araç gücü #4 (ateşleme bobinleri)
69 20A* Araç gücü #1 (PCM)
70 15A* Araç gücü #3 (bobin) – Klima debriyaj rölesi, Fan k10trol röleleri, Değişken klima kompresörü, Yardımcı şanzıman ısınması, Turbo şarj atık kapısı k10trolü, Elektr10ik kompresör baypas valfi (turbo şarj cihazı için), Dört tekerlekten çekiş modülü, Pozitif çatlak havalandırma ısıtıcısı
71 – Kullanılmamış
72 – Kullanılmamış
73 – Kullanılmamış
74 – Kullanılmamış
75 – Kullanılmamış
76 – Kullanılmamış
77 – Römork çekme park lambaları rölesi
78 20A* Sağ yüksek yoğunluklu deşarj farları
79 10 A* Adaptif cruise c10trol
80 – Kullanılmamış
81 – Kullanılmamış
82 15A* Arka yıkayıcı
83 – Kullanılmamış
84 20A* Römork çekme park lambaları
85 – Kullanılmamış
86 5A* Güç aktarma sistemi k10trol modülü — canlı tutma gücü, Güç aktarma sistemi k10trol modülü rölesi, Kanister havalandırma solenoidi (EcoBoost olmayan motorlar)
87 5A* Çalıştır/başlat
88 – Röleyi çalıştır/başlat
89 10 A* Kilitlenme önleyici fren sistemi modülü
90 10 A* Güç aktarma sistemi k10trol modülü çalıştırma/başlatma
91 10 A* Adaptif cruise c10trol
92 5A* Ön fan röle bobini, Hidrolik direksiy10 modülü
93 5A* Yardımcı fan, Arka buz çözücü, Akü şarj röleleri
94 30A** Karoseri k10trol modülü çalıştırma/başlatma
95 5A* Ön yolcu camı anahtarı
96 – Kullanılmamış
97 – Kullanılmamış
98 – A/C debriyaj rölesi
* Mini Sigortalar
** Kartuş Sigortalar



2016

Yolcu bölmesi

Gösterge paneli sigorta kutusu şeması: Ford Flex (2016)

Yolcu bölmesindeki sigortaların atanması (2016)

Numara. Amper Derecesi Korumalı bileşenler
1 30A Yolcu tarafı arka camı.
2 15A Hafızalı koltuk. İkinci sıra koltuklar.
3 30A Yolcu tarafı ön camı.
4 10 A Talep lambaları pil tasarrufu rölesi.
5 20A Ses yükseltici Aktif gürültü k10trol modülü.
6 5A Kullanılmamış (yedek).
7 7,5 A Sürücü koltuğu modülü mantığı. Sol ön kapı bölgesi modülü. Klavye.
8 10 A Elektrikli bagaj kapağı.
9 10 A SENK modülü. Elektr10ik bitiş paneli. Radyo frekansı alıcı-verici modülü.
10 10 A Aksesuar rölesini çalıştırın. Ön silecek motoru rölesi.
11 10 A Akıllı erişim modülü mantığı. Heads-up ekranı.
12 15A Su 1ikintisi lambası. Arka aydınlatma LED’i. İç aydınlatma.
13 15A Sağ yön göstergeleri.
14 15A Sol yön göstergeleri.
15 15A Ortaya m10te edilmiş yüksek stop lambası. Geri vites lambası.
16 10 A Sağ kısa huzmeli far.
17 10 A Sol kısa huzmeli far.
18 10 A Üçüncü sıra elektrikli koltuklar. Başlama but10u. Tuş takımı aydınlatması. Fren vites kilidi. Güç aktarma sistemi k10trol modülü uyandırma. Hırsızlık önleme sistemi.
19 20A Kullanılmamış (yedek).
20 20A Kilitler.
21 10 A Kullanılmamış (yedek).
22 20A Korna rölesi.
23 15A Direksiy10 k10trol modülü mantığı. Alet kümesi.
24 15A Direksiy10 k10trol modülü. Veri bağlantısı.
25 15A Bagaj kapağı açma.
26 5A K10tak anahtarı. Düğmeli k10tak anahtarı.
27 20A Akıllı erişim modülü gücü.
28 15A Kullanılmamış (yedek).
29 20A Radyo. Küresel konumlandırma sistemi modülü.
30 15A Ön park lambaları. Park lambaları için römork çekme rölesi. Ön taraf işaretleri.
31 5A Römork çekme freni k10trolörü.
32 15A Akıllı pencere motorları. Ana pencere ve ayna anahtarı. Kilit anahtarı aydınlatması. Ay çatısı. 11OV AC güç noktası. İç dikiz aynası.
33 10 A Kullanılmamış (yedek).
34 10 A Geri park yardımı modülü. Arka ısıtmalı koltuk modülü. Kör nokta m10itör modülü. Arka video kamera. İç ayna.
35 5A İklim k10trolü nem sensörü. Heads-up ekranı.
36 10 A Isıtmalı direksiy10.
37 10 A Buzdolabı.
38 10 A Ön yolcu camı anahtarı.
39 15A Yüksek kirişler.
40 10 A Arka park lambaları. Plaka lambaları.
41 7,5 A Yolcu sınıflandırma sensörü. Kısıtlama k10trol modülü.
42 5A Kullanılmamış (yedek).
43 10 A Kullanılmamış (yedek).
44 10 A Kullanılmamış (yedek).
45 5A Kullanılmamış (yedek).
46 10 A Klima k10trol modülü.
47 15A Sis lambası rölesi. Ön yön göstergeleri.
48 30A Devre kesici Ön yolcu elektrikli camı. Arka elektrikli camlar.
49 Röle Gecikmeli aksesuar rölesi. Beden k10trol modülü.
Makine bölümü

Kaput altı sigorta kutusu şeması: Ford Flex (2016)

Güç dağıtım kutusundaki sigortaların atanması (2016)

Numara. Amper Derecesi Korumalı bileşenler
1 40A Fan rölesi 2.
2 40A Fan rölesi 1.
3 30A Römork fren k10trol modülü.
4 30A Silecekler. Yıkayıcı pompası.
5 50A Kilitlenme önleyici fren sistemi pompası.
6 20A Orta k10sol güç noktası.
7 30A Elektrikli bagaj kapağı.
8 20A Ay çatısı.
9 20A İkinci sıra k10sol güç noktası.
10 Röle Üçüncü sıra elektrikli koltuk rölesi.
11 Röle Isıtmalı arka cam rölesi.
12 Röle Römork çekme akü şarj rölesi.
13 Röle Marş motoru rölesi.
14 Röle Soğutma fanı 2 numaralı röle.
15 Röle Yakıt pompası rölesi.
16 – Kullanılmamış.
17 30A 11OV AC güç noktası.
18 40A Ön fan motoru rölesi.
19 30A Marş rölesi.
20 20A Depolama kutusu güç noktası.
21 20A Gösterge paneli güç noktası / çakmak.
22 30A Üçüncü sıra koltuk modülü.
23 30A Sürücü elektrikli koltuk. Hafıza modülü.
24 30A Römork çekme aküsü şarjı.
25 – Kullanılmamış.
26 40A Arka cam buz çözücüsü. Isınmış aynalar.
27 20A Kargo güç noktası.
28 30A Ön klima k10trollü koltuklar.
29 20A Ön ısıtmalı koltuklar.
30 20A Arka ısıtmalı koltuklar.
31 25A Elektrikli fan rölesi 3.
32 Röle Yardımcı fan motoru rölesi.
33 Röle Soğutma fanı #1 rölesi.
34 Röle Ön fan motoru rölesi.
35 Röle Soğutma fanı (seri) rölesi.
36 – Kullanılmamış.
37 Röle Römork çekme sağ stop/dönüş lambaları rölesi.
38 Röle Römork çekme geri vites lambaları rölesi.
39 30A Yardımcı fan motoru.
40 – Kullanılmamış.
41 – Kullanılmamış.
42 30A Yolcu elektrikli koltuk.
43 20A Kilitlenme önleyici fren sistemi valfleri.
44 Röle Ön cam yıkama rölesi.
45 5A Yağmur sensörü.
46 5A Kanister havalandırma solenoidi (EcoBoost motorları).
47 15 1 Yıkayıcı pompası.
48 10 A Ön park lambaları.
49 – Kullanılmamış.
50 10 A Isınmış aynalar.
51 5A Güç aktarma sistemi k10trol modülü — Enjektör güç m10itörü (EcoBoost olmayan motorlar).
52 – Kullanılmamış.
53 Röle Römork çekme sol stop/dönüş lambaları rölesi.
54 – Kullanılmamış.
55 Röle Silecek rölesi.
56 30A Yakıt enjektörleri. Yakıt pompası rölesi.
57 20A Sol yüksek yoğunluklu deşarj farı.
58 10 A Alternatör sensörü.
59 10 A Fren açma/kapama anahtarı.
60 10 A Römork çekme yedek lambaları.
61 – Kullanılmamış.
62 10 A Klima debriyaj rölesi.
63 15 1 Römork çekme durdurma/dönüş lambaları.
64 15A Arka silecekler.
65 – Kullanılmamış.
66 Röle Güç aktarma sistemi k10trol modülü – araç güç rölesi.
67 20A Araç gücü #2 – oksijen sensörü ısıtıcısı. Kütle hava akış sensörü. Değişken eksantrik mili zamanlama solenoid valfi. Kanister havalandırma solenoidi. Bid10 boşaltma solenoidi.
68 20A Araç gücü #4 (ateşleme bobinleri).
69 20A Araç gücü 1 (güç aktarma sistemi k10trol modülü).
70 15A Araç gücü #3 (bobin) – Klima debriyaj rölesi.
Fan k10trol rölesi bobinleri 1-3. Değişken klima kompresörü. Yardımcı şanzıman ısınması. Turbo şarj atık kapısı k10trolü. Elektr10ik kompresör baypas valfi. Dört tekerlekten çekiş modülü. Pozitif karter havalandırma ısıtıcısı.
71 – Kullanılmamış.
72 – Kullanılmamış.
73 – Kullanılmamış.
74 – Kullanılmamış.
75 – Kullanılmamış.
76 – Kullanılmamış.
77 Röle Römork çekme park lambaları rölesi.
78 20A Sağ yüksek yoğunluklu deşarj farı.
79 10 A Adaptif hız sabitleyici modülü.
80 – Kullanılmamış.
81 – Kullanılmamış.
82 15 1 Arka yıkayıcı.
83 – Kullanılmamış.
84 20A Römork çekme park lambaları.
85 – Kullanılmamış.
86 5A Güç aktarma sistemi k10trol modülü. Güç ve röleyi canlı tutun. Güç aktarma sistemi k10trol modülü rölesi. Kanister havalandırma solenoidi (EcoBoost olmayan motorlar).
87 5A Röleyi çalıştır/başlat.
88 Röle Röleyi çalıştır/başlat.
89 10 A Kilitlenme önleyici fren sistemi modülü.
90 10 A Güç aktarma sistemi k10trol modülü çalıştırma/başlatma.
91 10 A Adaptif hız sabitleyici modülü.
92 5A Ön üfleyici röle bobini. Hidrolik direksiy10 modülü.
93 5A Yardımcı fan motoru. Arka cam buz çözücü rölesi. Akü şarj rölesi.
94 30A Karoseri k10trol modülü çalıştır/başlat.
95 5A Ön yolcu camı anahtarı.
96 – Kullanılmamış.
97 – Kullanılmamış.
98 Röle Klima debriyaj rölesi.



2017

Yolcu bölmesi

Gösterge paneli sigorta kutusu şeması: Ford Flex (2017)

Yolcu bölmesindeki sigortaların atanması (2017)

Numara. Amper Derecesi Korumalı bileşenler
1 30A Yolcu tarafı arka camı.
2 15A Hafızalı koltuk. İkinci sıra koltuklar.
3 30A Yolcu tarafı ön camı.
4 10 A Talep lambaları pil tasarrufu rölesi.
5 20A Ses yükseltici Aktif gürültü k10trol modülü.
6 5A Kullanılmamış (yedek).
7 7,5 A Sürücü koltuğu modülü mantığı. Sol ön kapı bölgesi modülü. Klavye.
8 10 A Elektrikli bagaj kapağı.
9 10 A SENK modülü. Elektr10ik bitiş paneli. Radyo frekansı alıcı-verici modülü.
10 10 A Aksesuar rölesini çalıştırın. Ön silecek motoru rölesi.
11 10 A Akıllı erişim modülü mantığı. Heads-up ekranı.
12 15A Su 1ikintisi lambası. Arka aydınlatma LED’i. İç aydınlatma.
13 15A Sağ yön göstergeleri.
14 15A Sol yön göstergeleri.
15 15A Ortaya m10te edilmiş yüksek stop lambası. Geri vites lambası.
16 10 A Sağ kısa huzmeli far.
17 10 A Sol kısa huzmeli far.
18 10 A Üçüncü sıra elektrikli koltuklar. Başlama but10u. Tuş takımı aydınlatması. Fren vites kilidi. Güç aktarma sistemi k10trol modülü uyandırma. Hırsızlık önleme sistemi.
19 20A Kullanılmamış (yedek).
20 20A Kilitler.
21 10 A Genişletilmiş güç modülü.
22 20A Korna rölesi.
23 15A Direksiy10 k10trol modülü mantığı. Alet kümesi.
24 15A Direksiy10 k10trol modülü. Veri bağlantısı.
25 15A Bagaj kapağı açma.
26 5A K10tak anahtarı. Düğmeli k10tak anahtarı.
27 20A Akıllı erişim modülü gücü.
28 15A Kullanılmamış (yedek).
29 20A Radyo. Küresel konumlandırma sistemi modülü.
30 15A Ön park lambaları. Park lambaları için römork çekme rölesi. Ön taraf işaretleri.
31 5A Römork çekme freni k10trolörü.
32 15A Akıllı pencere motorları. Ana pencere ve ayna anahtarı. Kilit anahtarı aydınlatması. Ay çatısı. 11OV AC güç noktası. İç dikiz aynası.
33 10 A Kullanılmamış (yedek).
34 10 A Geri park yardımı modülü. Arka ısıtmalı koltuk modülü. Kör nokta m10itör modülü. Arka video kamera. İç ayna.
35 5A İklim k10trolü nem sensörü. Heads-up ekranı.
36 10 A Isıtmalı direksiy10.
37 10 A Buzdolabı.
38 10 A Ön yolcu camı anahtarı.
39 15A Yüksek kirişler.
40 10 A Arka park lambaları. Plaka lambaları.
41 7,5 A Genişletilmiş güç modülü.
42 5A Kullanılmamış (yedek).
43 10 A Kullanılmamış (yedek).
44 10 A Kullanılmamış (yedek).
45 5A Kullanılmamış (yedek).
46 10 A Klima k10trol modülü.
47 15A Sis lambası rölesi. Ön yön göstergeleri.
48 30A Devre kesici Ön yolcu elektrikli camı. Arka elektrikli camlar.
49 Röle Gecikmeli aksesuar rölesi. Beden k10trol modülü.
Makine bölümü

Kaput altı sigorta kutusu şeması: Ford Flex (2017)

Güç dağıtım kutusundaki sigortaların atanması (2017)

Numara. Amper Derecesi Korumalı bileşenler
1 40A Fan rölesi 2.
2 40A Fan rölesi 1.
3 30A Römork fren k10trol modülü.
4 30A Silecekler. Yıkayıcı pompası.
5 50A Kilitlenme önleyici fren sistemi pompası.
6 20A Orta k10sol güç noktası.
7 30A Elektrikli bagaj kapağı.
8 20A Ay çatısı.
9 20A İkinci sıra k10sol güç noktası.
10 Röle Üçüncü sıra elektrikli koltuk rölesi.
11 Röle Isıtmalı arka cam rölesi.
12 Röle Römork çekme akü şarj rölesi.
13 Röle Marş motoru rölesi.
14 Röle Soğutma fanı 2 numaralı röle.
15 Röle Yakıt pompası rölesi.
16 – Kullanılmamış.
17 30A 110V AC güç noktası.
18 40A Ön fan motoru rölesi.
19 30A Marş rölesi.
20 20A Depolama kutusu güç noktası.
21 20A Gösterge paneli güç noktası / çakmak.
22 30A Üçüncü sıra koltuk modülü.
23 30A Sürücü elektrikli koltuk. Hafıza modülü.
24 30A Römork çekme aküsü şarjı.
25 – Kullanılmamış.
26 40A Arka cam buz çözücüsü. Isınmış aynalar.
27 20A Kargo güç noktası.
28 30A Ön klima k10trollü koltuklar.
29 20A Ön ısıtmalı koltuklar.
30 20A Arka ısıtmalı koltuklar.
31 25 1 Elektrikli fan rölesi 3.
32 Röle Yardımcı fan motoru rölesi.
33 Röle Soğutma fanı #1 rölesi.
34 Röle Ön fan motoru rölesi.
35 Röle Soğutma fanı (seri) rölesi.
36 – Kullanılmamış.
37 Röle Römork çekme sağ stop/dönüş lambaları rölesi.
38 Röle Römork çekme geri vites lambaları rölesi.
39 30A Yardımcı fan motoru.
40 – Kullanılmamış.
41 – Kullanılmamış.
42 30A Yolcu elektrikli koltuk.
43 20A Kilitlenme önleyici fren sistemi valfleri.
44 Röle Ön cam yıkama rölesi.
45 5A Yağmur sensörü.
46 5A Kanister havalandırma solenoidi (EcoBoost motorları).
47 15 1 Yıkayıcı pompası.
48 10 A Ön park lambaları.
49 – Kullanılmamış.
50 10 A Isınmış aynalar.
51 5A Güç aktarma sistemi k10trol modülü — Enjektör güç m10itörü (EcoBoost olmayan motorlar).
52 – Kullanılmamış.
53 Röle Römork çekme sol stop/dönüş lambaları rölesi.
54 – Kullanılmamış.
55 Röle Silecek rölesi.
56 30A Yakıt enjektörleri. Yakıt pompası rölesi.
57 20A Sol yüksek yoğunluklu deşarj farı.
58 10 A Alternatör sensörü.
59 10 A Fren açma/kapama anahtarı.
60 10 A Römork çekme yedek lambaları.
61 – Kullanılmamış.
62 10 A Klima debriyaj rölesi.
63 15 1 Römork çekme durdurma/dönüş lambaları.
64 15 1 Arka silecekler.
65 – Kullanılmamış.
66 Röle Güç aktarma sistemi k10trol modülü – araç güç rölesi.
67 20A Araç gücü #2 – oksijen sensörü ısıtıcısı. Kütle hava akış sensörü. Değişken eksantrik mili zamanlama solenoid valfi. Kanister havalandırma solenoidi. Bid10 boşaltma solenoidi.
68 20A Araç gücü #4 (ateşleme bobinleri).
69 20A Araç gücü 1 (güç aktarma sistemi k10trol modülü).
70 15 1 Araç gücü #3 (bobin) – Klima debriyaj rölesi. Fan k10trol rölesi bobinleri 1-3. Değişken klima kompresörü. Yardımcı şanzıman ısınması. Turbo şarj atık kapısı k10trolü. Elektr10ik kompresör baypas valfi. Dört tekerlekten çekiş modülü. Pozitif karter havalandırma ısıtıcısı.
71 – Kullanılmamış.
72 – Kullanılmamış.
73 – Kullanılmamış.
74 – Kullanılmamış.
75 – Kullanılmamış.
75 – Kullanılmamış.
77 Röle Römork çekme park lambaları rölesi.
78 20A Sağ yüksek yoğunluklu deşarj farı.
79 10 A Adaptif hız sabitleyici modülü.
80 – Kullanılmamış.
81 – Kullanılmamış.
82 15 1 Arka yıkayıcı.
83 – Kullanılmamış.
84 20A Römork çekme park lambaları.
85 – Kullanılmamış.
86 5A Güç aktarma sistemi k10trol modülü. Güç ve röleyi canlı tutun. Güç aktarma sistemi k10trol modülü rölesi. Kanister havalandırma solenoidi (EcoBoost olmayan motorlar).
87 5A Röleyi çalıştır/başlat.
88 Röle Röleyi çalıştır/başlat.
89 10 A Kilitlenme önleyici fren sistemi modülü.
90 10 A Güç aktarma sistemi k10trol modülü çalıştırma/başlatma.
91 10 A Adaptif hız sabitleyici modülü.
92 5A Ön üfleyici röle bobini. Hidrolik direksiy10 modülü.
93 5A Yardımcı fan motoru. Arka cam buz çözücü rölesi. Akü şarj rölesi.
94 30A Karoseri k10trol modülü çalıştır/başlat.
95 5A Ön yolcu camı anahtarı.
96 – Kullanılmamış.
97 – Kullanılmamış.
98 Röle Klima debriyaj rölesi.



2018, 2019

Yolcu bölmesi

Gösterge paneli sigorta kutusu şeması: Ford Flex (2018, 2019)

Yolcu bölmesindeki sigortaların atanması (2018, 2019)

Numara. Amper Derecesi Korunan Bileşenler
1 30A Sürücü ön elektrikli cam.
2 15A Hafızalı koltuk. İkinci sıra koltuklar.
3 30A Yolcu tarafı ön camı.
4 10 A Talep lambaları pil tasarrufu rölesi.
5 20A Ses yükseltici Aktif gürültü k10trol modülü.
6 5A Kullanılmamış (yedek).
7 75 A Sürücü koltuğu modülü mantığı. Sol ön kapı bölgesi modülü. Klavye.
8 10 A Elektrikli bagaj kapağı.
9 10 A SENK modülü. Elektr10ik bitiş paneli. Radyo frekansı alıcı-verici modülü.
10 10 A Aksesuar rölesini çalıştırın. Ön silecek motoru rölesi.
11 10 A Akıllı erişim modülü mantığı. Heads-up ekranı.
12 15A Su 1ikintisi lambası. Arka aydınlatma LED’i. İç aydınlatma.
13 15A Sağ yön göstergeleri.
14 15A Sol yön göstergeleri.
15 15A Ortaya m10te edilmiş yüksek stop lambası. Geri vites lambası.
16 10 A Sağ kısa huzmeli far.
17 10 A Sol kısa huzmeli far.
18 10 A Üçüncü sıra elektrikli koltuklar. Başlama but10u. Tuş takımı aydınlatması. Fren vites kilidi. Güç aktarma sistemi k10trol modülü uyandırma. Hırsızlık önleme sistemi.
19 20A Kullanılmamış (yedek).
20 20A Kilitler.
21 10 A Genişletilmiş güç modülü.
22 20A Korna rölesi.
23 15A Direksiy10 k10trol modülü mantığı. Alet kümesi.
24 15A Direksiy10 k10trol modülü. Veri bağlantısı.
25 15A Bagaj kapağı açma.
26 5A K10tak anahtarı. Düğmeli k10tak anahtarı.
27 20A Akıllı erişim modülü gücü.
28 15A Kullanılmamış (yedek).
29 20A Radyo. Küresel konumlandırma sistemi modülü.
30 15A Ön park lambaları. Park lambaları için römork çekme rölesi. Ön taraf işaretleri.
31 5A Römork çekme freni k10trolörü.
32 15A Akıllı pencere motorları. Ana pencere ve ayna anahtarı. Kilit anahtarı aydınlatması. Ay çatısı. 110V AC güç noktası. İç dikiz aynası.
33 10 A Kullanılmamış (yedek).
34 10 A Geri park yardımı modülü. Arka ısıtmalı koltuk modülü. Kör nokta m10itör modülü. Arka video kamera. İç ayna.
35 5A İklim k10trolü nem sensörü. Heads-up ekranı.
36 10 A Isıtmalı direksiy10.
37 10 A Buzdolabı.
38 10 A Ön yolcu camı anahtarı.
39 15A Yüksek kirişler.
40 10 A Arka park lambaları. Plaka lambaları.
41 75 A Genişletilmiş güç modülü.
42 5A Kullanılmamış (yedek).
43 10 A Kullanılmamış (yedek).
44 10 A Kullanılmamış (yedek).
45 5A Kullanılmamış (yedek).
46 10 A Klima k10trol modülü.
47 15A Sis lambası röle gücü. Ön yön göstergeleri.
48 30A Devre kesici Ön yolcu elektrikli camı. Arka elektrikli camlar.
49 Röle Gecikmeli aksesuar rölesi. Beden k10trol modülü.
Makine bölümü

Kaput altı sigorta kutusu şeması: Ford Flex (2018, 2019)



Güç dağıtım kutusundaki sigortaların atanması (2018, 2019)

Numara. Amper Derecesi Korunan Bileşenler
1 40A Fan rölesi 2.
2 40A Fan rölesi 1.
3 30A Römork fren k10trol modülü.
4 30A Silecekler. Yıkayıcı pompası.
5 50A Kilitlenme önleyici fren sistemi pompası.
6 20A Orta k10sol güç noktası (arka park yardımı olmadan).
7 30A Elektrikli bagaj kapağı.
8 20A Ay çatısı.
9 20A İkinci sıra k10sol güç noktası.
10 Röle Üçüncü sıra elektrikli koltuk rölesi.
11 Röle Isıtmalı arka cam rölesi.
12 Röle Römork çekme akü şarj rölesi.
13 Röle Marş motoru rölesi.
14 Röle Soğutma fanı 2 numaralı röle.
15 Röle Yakıt pompası rölesi.
16 – Kullanılmamış.
17 30A 110V AC güç noktası.
18 40A Ön fan motoru rölesi.
19 30A Marş rölesi.
20 20A Depolama kutusu güç noktası.
21 20A Gösterge paneli güç noktası / çakmak.
22 30A Üçüncü sıra koltuk modülü.
23 30A Sürücü elektrikli koltuk. Hafıza modülü.
24 30A Römork çekme aküsü şarjı.
25 – Kullanılmamış.
26 40A Arka cam buz çözücüsü. Isınmış aynalar.
27 20A Kargo güç noktası.
28 30A Ön ısıtmalı ve soğutmalı koltuklar.
29 20A Ön ısıtmalı koltuklar (soğutmalı koltuklar olmadan).
30 20A Arka ısıtmalı koltuklar.
31 25A Elektrikli fan rölesi 3.
32 Röle Yardımcı fan motoru rölesi.
33 Röle Soğutma fanı #1 rölesi.
34 Röle Ön fan motoru rölesi.
35 Röle Soğutma fanı (seri) rölesi.
36 – Kullanılmamış.
37 Röle Römork çekme sağ stop/dönüş lambaları rölesi.
38 Röle Römork çekme geri vites lambaları rölesi.
39 30A Yardımcı fan motoru.
40 – Kullanılmamış.
41 – Kullanılmamış.
42 30A Yolcu elektrikli koltuk.
43 20A Kilitlenme önleyici fren sistemi valfleri.
44 Röle Ön cam yıkama rölesi.
45 5A Yağmur sensörü.
46 5A Kanister havalandırma solenoidi (EcoBoost motorları).
47 15A Yıkayıcı pompası.
48 10 A Ön park lambaları.
49 – Kullanılmamış.
50 10 A Isınmış aynalar.
51 – Kullanılmamış.
52 – Kullanılmamış.
53 Röle Römork çekme sol stop/dönüş lambaları rölesi.
54 – Kullanılmamış.
55 Röle Silecek rölesi.
56 30A Yakıt enjektörleri. Yakıt pompası rölesi.
57 20A Sol yüksek yoğunluklu deşarj farı.
58 10 A Alternatör sensörü.
59 10 A Fren açma/kapama anahtarı.
60 10 A Römork çekme yedek lambaları.
61 – Kullanılmamış.
62 10 A Klima debriyaj rölesi.
63 15 1 Römork çekme durdurma/dönüş lambaları.
64 15 1 Arka silecekler.
65 – Kullanılmamış.
66 Röle Güç aktarma sistemi k10trol modülü – araç güç rölesi.
67 20A Araç gücü #2 – oksijen sensörü ısıtıcısı. Kütle hava akış sensörü. Değişken eksantrik mili zamanlama solenoid valfi. Kanister havalandırma solenoidi. Bid10 boşaltma solenoidi.
68 20A Araç gücü #4 (ateşleme bobinleri).
69 20A Araç gücü 1 (güç aktarma sistemi k10trol modülü).
70 15 1 Araç gücü #3 (bobin) – Klima debriyaj rölesi. Fan k10trol rölesi bobinleri 1-3. Değişken klima kompresörü. Yardımcı şanzıman ısınması. Turbo şarj atık kapısı k10trolü. Elektr10ik kompresör baypas valfi. Dört tekerlekten çekiş modülü. Pozitif karter havalandırma ısıtıcısı.
71 – Kullanılmamış.
72 – Kullanılmamış.
73 – Kullanılmamış.
74 – Kullanılmamış.
75 – Kullanılmamış.
76 – Kullanılmamış.
77 Röle Römork çekme park lambaları rölesi.
78 20A Sağ yüksek yoğunluklu deşarj farı.
79 – Kullanılmamış.
80 – Kullanılmamış.
81 – Kullanılmamış.
82 15 1 Arka yıkayıcı.
83 – Kullanılmamış.
84 20A Römork çekme park lambaları.
85 – Kullanılmamış.
86 5A Güç aktarma sistemi k10trol modülü. Güç ve röleyi canlı tutun. Güç aktarma sistemi k10trol modülü rölesi. Kanister havalandırma solenoidi (EcoBoost olmayan motorlar).
87 5A Röleyi çalıştır/başlat.
88 Röle Röleyi çalıştır/başlat.
89 10 A Kilitlenme önleyici fren sistemi modülü.
90 10 A Güç aktarma sistemi k10trol modülü çalıştırma/başlatma.
91 10 A Adaptif hız sabitleyici modülü.
92 5A Ön üfleyici röle bobini. Hidrolik direksiy10 modülü.
93 5A Yardımcı fan motoru. Arka cam buz çözücü röle gücü. Akü şarj rölesi.
94 30A Karoseri k10trol modülü çalıştır/başlat.
95 5A Ön yolcu camı anahtarı.
96 – Kullanılmamış.
97 – Kullanılmamış.
98 Röle Klima debriyaj rölesi.
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
