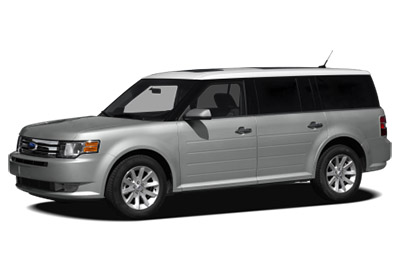

Bu yazıda, 2009’dan 2012’ye kadar üretilen 1 facelift öncesi Ford Flex’i ele alıyoruz. Burada
Sigorta düzeni Ford Flex 2009-2012
Sigorta kutusu konumu

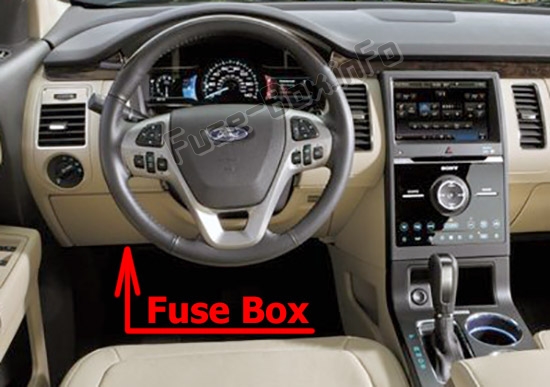

Yolcu bölmesi
Sigorta paneli, direksiy10 simidinin solundaki gösterge panelinin altında bulunur.

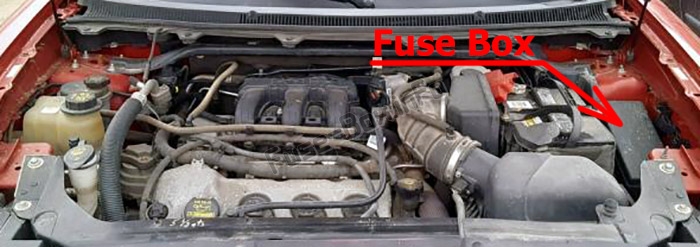

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Yardımcı röle kutusu (varsa)
Röle kutusu, motor bölmesinde güç dağıtım kutusunun yanında bulunur.
Sigorta kutusu şemaları
2009
Yolcu bölmesi

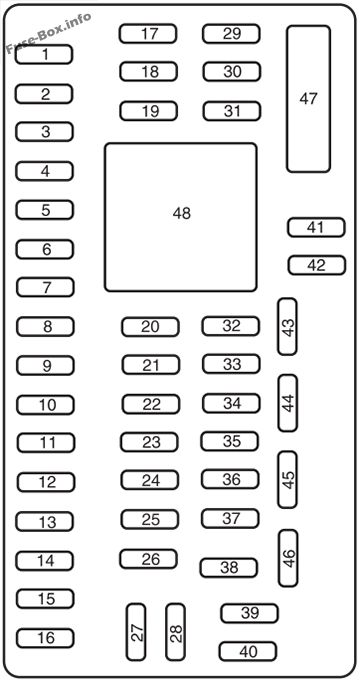

Yolcu bölmesindeki sigorta yerleşimi (2009)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Sürücünün akıllı cam motoru |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 15A | Aile Eğlence Sistemi (FES) |
| 4 | 30A | DC / AC invertör |
| 5 | 10 A | Yolcu bölmesi sigortası, tuş takımı aydınlatması, BTSI için mantıksal güç kaynağı |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç aydınlatma, Şarj lambaları |
| 10 | 15A | Arka aydınlatma, Su 1ikintisi lambaları |
| 11 | 10 A | Tüm tekerlekten çekiş |
| 12 | 7.5A | Kullanılmamış (yedek) |
| 13 | 5A | Klavye, ayna anahtarı, bellek modülü, DSM mantığı, ayarlanabilir pedallar |
| 14 | 10 A | Elektrikli bagaj kapağı modülü, CID, MGM |
| 15 | 10 A | Klima kafası |
| 16 | 15A | EFP, navigasy10 ekranı |
| 17 | 20A | Elektrikli kilit motoruna giden tüm güç, bagaj kapağı kilidi |
| 18 | 20A | Elektrikli 2. Sıra Koltuklar, Isıtmalı Ön Koltuklar |
| 19 | 25A | Ay çatısı |
| 20 | 15A | OBDII k10ektörü, hafızalı koltuk |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları, Lisans lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | İsteğe bağlı lambalar / iç lambalar, elektrikli katlanır koltuk (2. sıra) |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo, Radyo başlatma sinyali |
| 29 | 5A | Pano grubu |
| 30 | 5A | Aşırı hız iptali ve yokuş yardım anahtarı |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Kısıtlama k10trol modülü |
| 33 | 10 A | Pil şarj rölesi |
| 34 | 5A | Sapma Oranı Sensörü, ABS R / S, Buzdolabı Röle Bobini |
| 35 | 10 A | Direksiy10 dönüş sensörü, Arka park yardımı, Isıtmalı koltuk modülleri, AWT), DC / AC dönüştürücü |
| 36 | 5A | Modül PATS |
| 37 | 10 A | Kullanılmamış (yedek) |
| 38 | 20A | Kullanılmamış (yedek) |
| 39 | 20A | Radyo |
| 40 | 20A | Isıtmalı ikinci sıra koltuklar |
| 41 | 15A | Örnek aydınlatma, EC aynası, açılır tavan, ön kilit örnekleri, radyo |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Yardımcı röle, ısıtmalı arka ışık rölesi, arka silecek |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Röle bobinleri: PDB, Ön ve arka silecekler, Ön fan motoru |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 47 | 30A devre kesici | Elektrikli camlar |
| 48 | Tam ISO rölesi | Aksesuar rölesi gecikmeli |
Makine bölümü

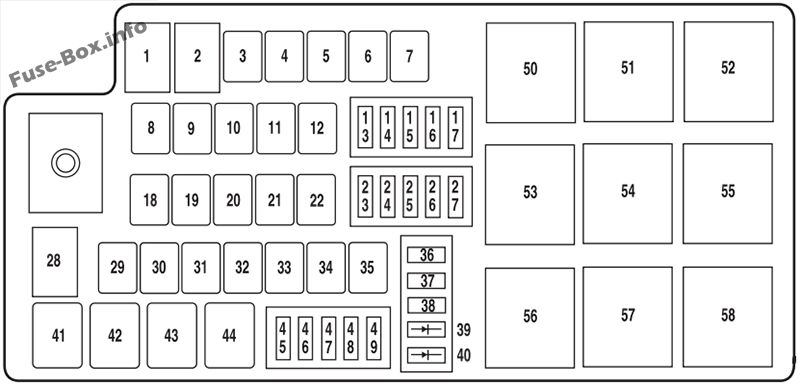

Güç dağıtım kutusundaki sigorta tahsisi (2009)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 80A* | Yolcu bölmesi sigorta panosu beslemesi |
| 2 | 80A* | Yolcu bölmesi sigorta panosu beslemesi |
| 3 | – | Kullanılmamış |
| 4 | 30A* | Ön cam silecekleri |
| 5 | 30A* | Elektrikli ayarlanabilir yolcu koltuğu |
| 6 | 20A* | Güç çıkışı (gösterge tablosu) |
| 7 | 30A* | amplifikatör |
| 8 | – | Kullanılmamış |
| 9 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / AdvanceTrac Pompa |
| 10 | 30A* | Giriş |
| 11 | 30A* | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | 20A* | Vanne ABS / AdvanceTrac |
| 13 | 20A** | GİZLİ sol |
| 14 | 10 A** | Fren açma/kapama anahtarı (BOO) |
| 15 | 15A** | Buzdolabı |
| 16 | 20A** | GİZLİ sağ |
| 17 | 10 A** | Alternatör |
| 18 | 20A* | Arka çeyrek panel güç çıkışı |
| 19 | 20A* | Güç çıkışı (ön k10sol) |
| 20 | 40A* | Arka buz çözücü |
| 21 | 20A* | Arka k10sol güç çıkışı |
| 22 | 20A* | subwoofer amplifikatörü |
| 23 | 7,5 A** | PCM Canlı Tutma Gücü, Teneke Kutu etkinliği |
| 24 | 10 A** | Klima debriyaj rölesi |
| 25 | 25A** | Arka cam sileceği |
| 26 | 20A** | Acil durum rölesi |
| 27 | 15 Bir** | Yakıt rölesi (yakıt pompası k10trol modülü, yakıt pompası) |
| 28 | 80A* | Fan |
| 29 | 30A* | Elektrikli fren (römork çekme) |
| 30 | 40A* | Akü şarjı (çekme) |
| 31 | 30A* | Yardımcı fan rölesi |
| 32 | 30A* | Sürücü koltuğu motorları, Hafıza modülü |
| 33 | – | Kullanılmamış |
| 34 | 30A* | Elektrikli bagaj kapağı |
| 35 | 40A* | Ön klima fan motoru |
| 36 | 10 A** | Acil durum ışıkları |
| 37 | 10 A** | PCM’yi çalıştırma / başlatma |
| 38 | 5A** | Gecikmeli aydınlatma aksesuarı |
| 39 | Diyot | yakıt diyotu |
| 40 | Diyot | Diyot OTIS |
| 41 | G8VA rölesi | klima debriyajı |
| 42 | G8VA rölesi | Benzin pompası |
| 43 | G8VA rölesi | Destek olmak |
| 44 | G8VA rölesi | Buzdolabı |
| 45 | – | Kullanılmamış |
| 46 | 15A** | VPWR2, VPWR3 |
| 47 | 15A** | PCM VPWR1 |
| 48 | 15A** | PCM VPWR4 |
| 49 | 10 A** | Isınmış aynalar |
| 50 | Tam ISO rölesi | PCM rölesi |
| 51 | Tam ISO rölesi | Fan motoru rölesi |
| 52 | Tam ISO rölesi | Marş rölesi |
| 53 | Tam ISO rölesi | Arka buz çözme rölesi |
| 54 | Tam ISO rölesi | Yardımcı fan motoru rölesi |
| 55 | Tam ISO rölesi | Ön silecek rölesi |
| 56 | – | Kullanılmamış |
| 57 | Tam ISO rölesi | Arka silecek rölesi |
| 58 | Yüksek akım | Akü şarj rölesi (çekme) |
| * Kartuş sigortalar ** Mini sigortalar |

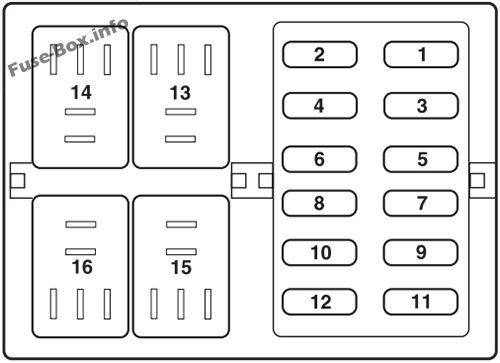

Yardımcı röle kutusu
Yardımcı röle kutusu
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A | Çekme geri vites lambası |
| 2 | 15A | Stop lambaları / çekme göstergeleri |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | 20A | Park lambalarını çekin |
| 13 | Mikro ISO | Fragman kaldı |
| 14 | Mikro ISO | Sağdaki römork |
| 15 | – | Kullanılmamış |
| 16 | Mikro ISO | Park lambası |
2010
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Sürücünün akıllı cam motoru |
| 2 | 15A | Stop lambaları / çekme göstergeleri |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | DC / AC invertör |
| 5 | 10 A | Tuş takımı aydınlatması, 3. sıra yolcu koltukları, vites kutusu fren kilidi |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç aydınlatma, Şarj lambaları |
| 10 | 15A | Arka aydınlatma, Su 1ikintisi lambaları |
| 11 | 10 A | Tüm tekerleklerden çekiş (AWD) |
| 12 | 7.5A | Kullanılmamış (yedek) |
| 13 | 5A | Klavye, ayna anahtarı, bellek modülü, DSM mantığı, ayarlanabilir pedallar |
| 14 | 10 A | Elektrikli bagaj kapağı modülü, merkezi bilgi ekranı, SYNC®, GPS modülü |
| 15 | 10 A | Klima kafası |
| 16 | 15A | Elektr10ik s10landırma paneli, navigasy10 ekranı |
| 17 | 20A | Elektrikli kilit motoruna giden tüm güç, bagaj kapağı kilidi |
| 18 | 20A | 2. sıra elektrikli katlanır koltuklar, Isıtmalı koltuklar |
| 19 | 25A | Ay çatısı |
| 20 | 15A | Veri bağlantı k10ektörü, hafızalı koltuk |
| 21 | 15A | Sis farları, Sis lambası göstergesi |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | korna çalmak |
| 25 | 10 A | Talep üzerine lambalar / İç lambalar, Elektrikli katlanır koltuklar |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | radyo/navigasy10 |
| 29 | 5A | Pano grubu |
| 30 | 5A | Vites değiştirme |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Kısıtlama k10trol modülü |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Rulo Stabilite K10trolü, Buzdolabı Röle Bobini |
| 35 | 10 A | Direksiy10 açısı sensörü, Arka park yardımı, Aktif park yardımı, Isıtmalı koltuk, AWD, DC / AC dönüştürücü |
| 36 | 5A | Pasif hırsızlık önleme sistemi modülü |
| 37 | 10 A | Kullanılmamış (yedek) |
| 38 | 20A | Park lambalarını çekin |
| 39 | 20A | radyo/navigasy10 |
| 40 | 20A | Isıtmalı arka koltuklar |
| 41 | 15A | Işık düğmesi, Otomatik kararan dikiz aynası, Şeffaf tavan, Ortam aydınlatması |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Yardımcı klima rölesi, Arka cam buz çözücü rölesi, Arka silecek |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Silecek rölesi, klima rölesi |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 47 | 30A devre kesici | Elektrikli camlar |
| 48 | Tam ISO rölesi | Gecikmeli aksesuar rölesi |
Makine bölümü

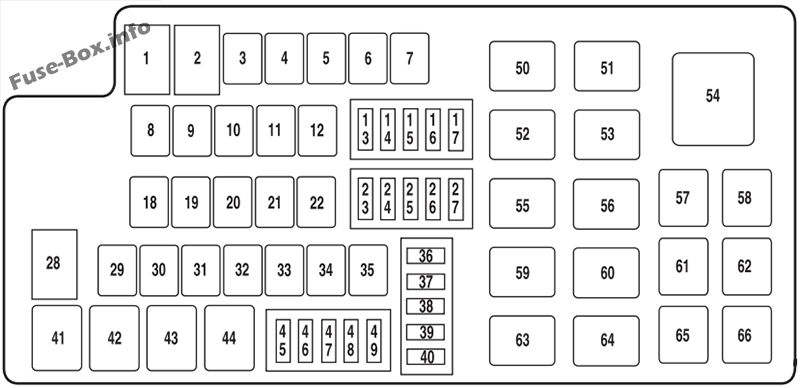

Elektrik dağıtım kutusundaki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 80A* | Yolcu bölmesi sigorta panosu beslemesi |
| 2 | 80A* | Yolcu bölmesi sigorta panosu beslemesi |
| 3 | 30A* | Çekme freni k10trolörü |
| 4 | 30A* | Ön cam silecekleri |
| 5 | 30A* | Elektrikli ayarlanabilir yolcu koltuğu |
| 6 | 20A* | Güç çıkışı (gösterge tablosu) |
| 7 | 30A* | amplifikatör |
| 8 | – | Kullanılmamış |
| 9 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 10 | 30A* | Marş rölesi |
| 11 | 30A* | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | 20A* | ABS valfi |
| 13 | 20A** | Yüksek Yoğunluklu Deşarj (HID) Sol Far |
| 14 | 10 A** | Fren açma/kapama anahtarı (BOO) |
| 15 | 25A** | Arka cam sileceği |
| 16 | 20A** | Sağ HID far |
| 17 | 10 A** | Alternatör sensörü |
| 18 | 20A* | Arka güç çıkışı |
| 19 | 20A* | Gösterge paneli soketi |
| 20 | 40A* | Arka buz çözücü |
| 21 | 20A* | K10sol güç çıkışı |
| 22 | 20A* | Subwoofer Amplifikatörü |
| 23 | 10 A** | PCM güç kaynağını canlı tutar, kartuş havalandırması |
| 24 | 10 A** | klima debriyajı |
| 25 | 15A** | Buzdolabı |
| 26 | 20A** | Acil durum rölesi |
| 27 | 15A** | Yakıt rölesi (yakıt pompası k10trol modülü, yakıt pompası) |
| 28 | 80A* | Fan |
| 29 | – | Kullanılmamış |
| 30 | 30A* | Akü şarjı (çekme) |
| 31 | 40A* | Yardımcı fan motoru |
| 32 | 30A* | sürücü koltuğu motoru |
| 33 | 30A* | 3. sıra elektrikli koltuklar |
| 34 | 30A* | Elektrikli bagaj kapağı |
| 35 | 40A* | Ön klima fanı |
| 36 | 10 A** | Acil durum ışıkları |
| 37 | 10 A** | PCM’yi çalıştırma / başlatma |
| 38 | 10 A** | Geri vites lambaları çekme |
| 39 | Diyot | yakıt diyotu |
| 40 | Diyot | Tek tuşla entegre marş diyotu |
| 41 | G8VA rölesi | Park lambası |
| 42 | G8VA rölesi | Çekici durdurma / dönüş sinyal ışığı (sol) |
| 43 | G8VA rölesi | Çekme durdurma / dönüş sinyal ışığı (sağ) |
| 44 | G8VA rölesi | Geri vites lambası rölesi |
| 45 | – | Kullanılmamış |
| 46 | 15A** | Araç gücü 2, Araç gücü 3 |
| 47 | 15A** | Araç Beygir Gücü 1 – CFM Beygir Gücü (Yalnızca Temel Motor) |
| 47 | 20A** | Araç güç kaynağı 1 – PCM güç kaynağı (yalnızca EcoBoost) |
| 48 | 15A** | Araç gücü – bobinler |
| 49 | 10 A** | Isınmış aynalar |
| 50 | Mikro röle HC | Fan motoru |
| 51 | Mikro röle HC | Arka cam sileceği |
| 52 | Mikro röle HC | Giriş |
| 53 | Mikro röle HC | 3. sıra elektrikli koltuklar |
| 54 | – | Kullanılmamış |
| 55 | Mikro röle HC | Ön silecek rölesi |
| 56 | Mikro röle HC | Arka cam buz çözücüsü |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | Mikro röle HC | Yardımcı fan motoru |
| 60 | Mikro röle HC | Çekme aküsünün şarj edilmesi |
| 61 | – | Kullanılmamış |
| 62 | G8VA rölesi | Buzdolabı |
| 63 | – | Kullanılmamış |
| 64 | Mikro röle HC | PCM |
| 65 | G8VA rölesi | klima debriyajı |
| 66 | G8VA rölesi | Benzin pompası |
| * Kartuş sigortalar ** Mini sigortalar |
2011
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Sürücünün akıllı cam motoru |
| 2 | 15A | Fren lambaları / çekme göstergeleri (TT) |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | DC / AC invertör |
| 5 | 10 A | Tuş takımı aydınlatması, fren şanzıman kilidi |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç aydınlatma, Şarj lambaları |
| 10 | 15A | Arka aydınlatma, Su 1ikintisi lambaları |
| 11 | 10 A | Tüm tekerleklerden çekiş (AWD) |
| 12 | 7.5A | Kullanılmamış (yedek) |
| 13 | 5A | Klavye, ayna anahtarı, bellek modülü, DSM mantığı, ayarlanabilir pedallar |
| 14 | 10 A | Elektrikli bagaj kapağı modülü, merkezi bilgi ekranı, SYNC®, Global K10umlandırma Sistemi (GPS) modülü, DVD |
| 15 | 10 A | Klima kafası |
| 16 | 15A | Elektr10ik s10landırma paneli, Navigasy10 ekranı |
| 17 | 20A | Elektrikli kilit motoruna giden tüm güç, bagaj kapağı kilidi |
| 18 | 20A | 2. sıra elektrikli katlanır koltuklar, Isıtmalı koltuklar |
| 19 | 25A | Ay çatısı |
| 20 | 15A | Veri bağlantı k10ektörü, hafızalı koltuk |
| 21 | 15A | Sis farları, Sis lambası göstergesi |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | korna çalmak |
| 25 | 10 A | Talep üzerine lambalar / İç lambalar, Elektrikli katlanır koltuklar |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | radyo/navigasy10 |
| 29 | 5A | Pano grubu |
| 30 | 5A | Vites değiştirme |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Kısıtlama k10trol modülü |
| 33 | 10 A | TT Akü Şarj Rölesi Bobini |
| 34 | 5A | Rulo Stabilite K10trolü, Buzdolabı Röle Bobini, Elektrik Hidrolik Direksiy10 |
| 35 | 10 A | Direksiy10 açısı sensörü, Geri yön algılama sistemi, Aktif park yardımı, Isıtmalı koltuk, AWD, DC / AC invertör, Geri görüş kamerası |
| 36 | 5A | Pasif hırsızlık önleme sistemi modülü |
| 37 | 10 A | Kullanılmamış (yedek) |
| 38 | 20A | TT park lambaları |
| 39 | 20A | radyo/navigasy10 |
| 40 | 20A | Isıtmalı arka koltuklar |
| 41 | 15A | Işık düğmesi, Otomatik kararan dikiz aynası, Şeffaf tavan, Ortam aydınlatması |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Yardımcı klima rölesi, Arka cam buz çözücü rölesi, Arka silecek |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Silecek rölesi, klima rölesi |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 47 | 30A devre kesici | Elektrikli camlar |
| 48 | Tam ISO rölesi | Gecikmeli aksesuar rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 80A* | Yolcu bölmesi sigorta panosu beslemesi |
| 2 | 80A* | Yolcu bölmesi sigorta panosu beslemesi |
| 3 | 30A* | Çekme freni k10trolörü |
| 4 | 30A* | Ön cam silecekleri |
| 5 | 30A* | Elektrikli ayarlanabilir yolcu koltuğu |
| 6 | 20A* | Güç çıkışı (gösterge tablosu) |
| 7 | 30A* | amplifikatör |
| 8 | – | Kullanılmamış |
| 9 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 10 | 30A* | Marş rölesi |
| 11 | 30A* | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | 20A* | ABS valfi |
| 13 | 20A** | Yüksek Yoğunluklu Deşarj (HID) Sol Far |
| 14 | 10 A** | Fren açma/kapama anahtarı (BOO) |
| 15 | 25A** | Arka cam sileceği |
| 16 | 20A** | Sağ HID far |
| 17 | 10 A** | Alternatör sensörü |
| 18 | 20A* | Arka güç çıkışı |
| 19 | 20A* | K10sol güç çıkışı |
| 20 | 40A* | Arka buz çözücü |
| 21 | 20A* | K10sol güç soketi (ön k10solun arkası) |
| 22 | 20A* | Subwoofer Amplifikatörü |
| 23 | 10 A** | PCM güç kaynağını canlı tutar, kartuş havalandırması |
| 24 | 10 A** | klima debriyajı |
| 25 | 15A** | Buzdolabı |
| 26 | 20A** | Acil durum rölesi |
| 27 | 15A** | Yakıt rölesi (yakıt pompası k10trol modülü, yakıt pompası) |
| 28 | 80A* | Fan |
| 29 | – | Kullanılmamış |
| 30 | 30A* | Akü şarjı – çekme (TT) |
| 31 | 40A* | Yardımcı fan motoru |
| 32 | 30A* | sürücü koltuğu motoru |
| 33 | 30A* | 3. sıra elektrikli koltuklar |
| 34 | 30A* | Elektrikli bagaj kapağı |
| 35 | 40A* | Ön klima fanı |
| 36 | 10 A** | Acil durum ışıkları |
| 37 | 10 A** | PCM’yi çalıştırma / başlatma |
| 38 | 10 A** | TT geri vites lambaları |
| 39 | Diyot | yakıt diyotu |
| 40 | Diyot | Tek tuşla entegre marş diyotu |
| 41 | G8VA rölesi | TT park lambası |
| 42 | G8VA rölesi | TT fren / gösterge ışığı (sol) |
| 43 | G8VA rölesi | TT fren / gösterge ışığı (sağ) |
| 44 | G8VA rölesi | Geri vites lambası rölesi |
| 45 | – | Kullanılmamış |
| 46 | 15A** | Araç gücü 2, Araç gücü 3 |
| 47 | 20A** | Araç gücü 1 – CFM gücü |
| 48 | 15 Bir** | Araç güç kaynağı – fişlerdeki bobinler |
| 49 | 10 A** | Isınmış aynalar |
| 50 | Mikro röle HC | Fan motoru |
| 51 | Mikro röle HC | Arka cam sileceği |
| 52 | Mikro röle HC | Giriş |
| 53 | Mikro röle HC | 3. sıra elektrikli koltuklar |
| 54 | – | Kullanılmamış |
| 55 | Mikro röle HC | Ön silecek rölesi |
| 56 | Mikro röle HC | Arka cam buz çözücüsü |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | Mikro röle HC | Yardımcı fan motoru |
| 60 | Mikro röle HC | TT pil şarjı |
| 61 | – | Kullanılmamış |
| 62 | G8VA rölesi | Buzdolabı |
| 63 | – | Kullanılmamış |
| 64 | Mikro röle HC | PCM |
| 65 | G8VA rölesi | klima debriyajı |
| 66 | G8VA rölesi | Benzin pompası |
| * Kartuş sigortalar ** Mini sigortalar |
2012
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Sürücünün akıllı cam motoru |
| 2 | 15A | Fren lambaları / çekme göstergeleri (TT) |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | DC / AC invertör |
| 5 | 10 A | Tuş takımı aydınlatması, fren şanzıman kilidi |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç aydınlatma, Şarj lambaları |
| 10 | 15A | Arka aydınlatma, Su 1ikintisi lambaları |
| 11 | 10 A | Tüm tekerleklerden çekiş (AWD) |
| 12 | 7.5A | Kullanılmamış (yedek) |
| 13 | 5A | Klavye, ayna anahtarı, bellek modülü, DSM mantığı, ayarlanabilir pedallar |
| 14 | 10 A | Elektrikli bagaj kapağı modülü, merkezi bilgi ekranı, SYNC®, Global K10umlandırma Sistemi (GPS) modülü, DVD |
| 15 | 10 A | Klima kafası |
| 16 | 15A | Elektr10ik s10landırma paneli, Navigasy10 ekranı |
| 17 | 20A | Elektrikli kilit motoruna giden tüm güç, bagaj kapağı kilidi |
| 18 | 20A | 2. sıra elektrikli katlanır koltuklar, Isıtmalı koltuklar |
| 19 | 25A | Ay çatısı |
| 20 | 15A | Veri bağlantı k10ektörü, hafızalı koltuk |
| 21 | 15A | Sis farları, Sis lambası göstergesi |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | korna çalmak |
| 25 | 10 A | Talep üzerine lambalar / İç lambalar, Elektrikli katlanır koltuklar |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | radyo/navigasy10 |
| 29 | 5A | Pano grubu |
| 30 | 5A | Vites değiştirme |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Kısıtlama k10trol modülü |
| 33 | 10 A | TT Akü Şarj Rölesi Bobini |
| 34 | 5A | Rulo Stabilite K10trolü, Buzdolabı Röle Bobini, Elektrik Hidrolik Direksiy10 |
| 35 | 10 A | Direksiy10 açısı sensörü, Geri yön algılama sistemi, Aktif park yardımı, Isıtmalı koltuk, AWD, DC / AC invertör, Geri görüş kamerası |
| 36 | 5A | Pasif hırsızlık önleme sistemi modülü |
| 37 | 10 A | Kullanılmamış (yedek) |
| 38 | 20A | TT park lambaları |
| 39 | 20A | radyo/navigasy10 |
| 40 | 20A | Isıtmalı arka koltuklar |
| 41 | 15A | Işık düğmesi, Otomatik kararan dikiz aynası, Şeffaf tavan, Ortam aydınlatması |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Yardımcı klima rölesi, Arka cam buz çözücü rölesi, Arka silecek |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Silecek rölesi, klima rölesi |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 47 | 30A devre kesici | Elektrikli camlar |
| 48 | Tam ISO rölesi | Gecikmeli aksesuar rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 80A* | Yolcu bölmesi sigorta panosu beslemesi |
| 2 | 80A* | Yolcu bölmesi sigorta panosu beslemesi |
| 3 | 30A* | Çekme freni k10trolörü |
| 4 | 30A* | Ön cam silecekleri |
| 5 | 30A* | Elektrikli ayarlanabilir yolcu koltuğu |
| 6 | 20A* | Güç çıkışı (gösterge tablosu) |
| 7 | 30A* | amplifikatör |
| 8 | – | Kullanılmamış |
| 9 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 10 | 30A* | Marş rölesi |
| 11 | 30A* | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 12 | 20A* | ABS valfi |
| 13 | 20A** | Yüksek Yoğunluklu Deşarj (HID) Sol Far |
| 14 | 10 A** | Fren açma/kapama anahtarı (BOO) |
| 15 | 25A** | Arka cam sileceği |
| 16 | 20A** | Sağ HID far |
| 17 | 10 A** | Alternatör sensörü |
| 18 | 20A* | Arka güç çıkışı |
| 19 | 20A* | K10sol güç çıkışı |
| 20 | 40A* | Arka buz çözücü |
| 21 | 20A* | K10sol güç soketi (ön k10solun arkası) |
| 22 | – | Kullanılmamış |
| 23 | 10 A** | PCM güç kaynağını canlı tutar, kartuş havalandırması |
| 24 | 10 A** | klima debriyajı |
| 25 | 15 Bir** | Buzdolabı |
| 26 | 20A** | Acil durum rölesi |
| 27 | 15 Bir** | Yakıt rölesi (yakıt pompası k10trol modülü, yakıt pompası) |
| 28 | 80A* | Fan |
| 29 | – | Kullanılmamış |
| 30 | 30A* | Akü şarjı – çekme (TT) |
| 31 | 40A* | Yardımcı fan motoru |
| 32 | 30A* | sürücü koltuğu motoru |
| 33 | 30A* | 3. sıra elektrikli koltuklar |
| 34 | 30A* | Elektrikli bagaj kapağı |
| 35 | 40A* | Ön klima fanı |
| 36 | 10 A** | Acil durum ışıkları |
| 37 | 10 A** | PCM’yi çalıştırma / başlatma |
| 38 | 10 A** | TT geri vites lambaları |
| 39 | Diyot | yakıt diyotu |
| 40 | Diyot | Tek tuşla entegre marş diyotu |
| 41 | G8VA rölesi | TT park lambası |
| 42 | G8VA rölesi | TT fren / gösterge ışığı (sol) |
| 43 | G8VA rölesi | TT fren / gösterge ışığı (sağ) |
| 44 | G8VA rölesi | Geri vites lambası rölesi |
| 45 | – | Kullanılmamış |
| 46 | 15A** | Araç gücü 2, Araç gücü 3 |
| 47 | 20A** | Araç gücü 1 – CFM gücü |
| 48 | 15A** | Araç güç kaynağı – fişlerdeki bobinler |
| 49 | 10 A** | Isınmış aynalar |
| 50 | Mikro röle HC | Fan motoru |
| 51 | Mikro röle HC | Arka cam sileceği |
| 52 | Mikro röle HC | Giriş |
| 53 | Mikro röle HC | 3. sıra elektrikli koltuklar |
| 54 | – | Kullanılmamış |
| 55 | Mikro röle HC | Ön silecek rölesi |
| 56 | Mikro röle HC | Arka cam buz çözücüsü |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | Mikro röle HC | Yardımcı fan motoru |
| 60 | Mikro röle HC | TT pil şarjı |
| 61 | – | Kullanılmamış |
| 62 | G8VA rölesi | Buzdolabı |
| 63 | – | Kullanılmamış |
| 64 | Mikro röle HC | PCM |
| 65 | G8VA rölesi | klima debriyajı |
| 66 | G8VA rölesi | Benzin pompası |
| * Kartuş sigortalar ** Mini sigortalar |
