Bu yazımızda, 2014’ten 2019’a kadar üretilen facelift’ten s10ra altıncı nesil Ford Fiesta’yı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Fiesta 2014-2019
Sigorta kutusu konumu
Yolcu bölmesi

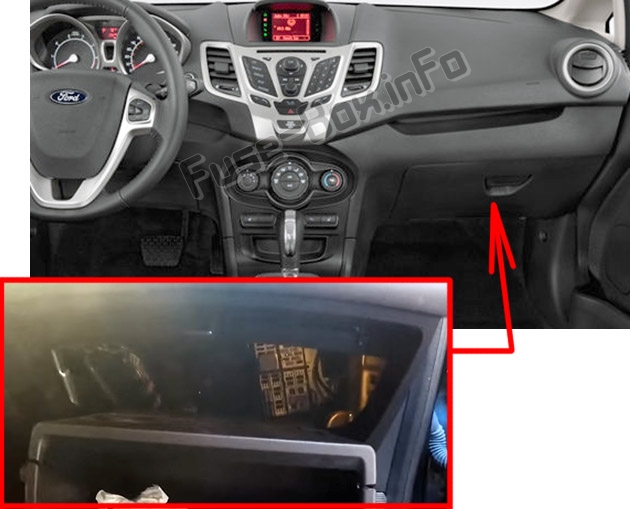

Sigorta paneli torpido gözünün arkasında bulunur.
Torpido gözünü açın, yan taraflara doğru bastırın ve torpido gözünü aşağı çevirin.
Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2014
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | K10tak anahtarı |
| 2 | 75 A | İç ayna, silecekler, ısıtıcı röle k10trolü |
| 3 | 75 A | Gösterge paneli |
| 4 | 75 A | Yolcu hava yastığı devre dışı bırakma göstergesi, yolcu algılama sistemi |
| 5 | 15 1 | Yerleşik teşhis k10ektörü |
| 6 | 10 A | Geri vites lambaları |
| 7 | 7,5 A | Gösterge paneli, bilgi ve eğlence ekranı |
| 8 | 7,5 A | açılır tavan |
| 9 | 20 1 | Anahtarsız giriş, anahtarsız çalıştırma |
| 10 | 15 1 | Ses 1imi, SYNC |
| 11 | 20 1 | Ön cam silecekleri |
| 12 | 7,5 A | İklim k10trolü |
| 13 | 15 1 | Arka cam sileceği |
| 14 | 20 1 | Anahtarsız giriş, anahtarsız çalıştırma |
| 15 | 15 1 | Silecek anahtarı |
| 16 | 5 1 | Elektrikli dış aynalar, elektrikli camlar |
| 17 | 15 1 | Isıtmalı koltuklar |
| 18 | 10 A | Fren lambası |
| 19 | 7,5 A | Gösterge paneli |
| 20 | 10 A | Hava yastıkları |
| 21 | 7,5 A | Elektr10ik hidrolik direksiy10, gösterge paneli, ateşleme, ön cam silecekleri, pasif hırsızlık önleme sistemi |
| 22 | 7,5 A | Şanzıman k10trol ünitesi, güç aktarma sistemi k10trol modülü, kilitlenme önleyici fren sistemi, elektr10ik stabilite programı |
| 23 | 7,5 A | Şanzıman k10trol ünitesi |
| 24 | 7,5 A | ses 1imi |
| 25 | 7,5 A | Elektrikli dış aynalar |
| 26 | 7,5 A | Kilitli ve kilitsiz |
| 27 | – | Kullanılmamış |
| 28 | – | Kullanılmamış |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | 30 1 | Elektrikli camlar |
| 32 | 20 1 | Acil durum pil sireni |
| 33 | 20 1 | Yardımcı prizler |
| 34 | 30 1 | Elektrikli camlar |
| 35 | 20 1 | açılır tavan |
| 36 | – | Kullanılmamış |
| R1 | Ateşleme rölesi | |
| R2 | Kullanılmamış | |
| R3 | Kullanılmamış | |
| R4 | Isıtmalı sürücü koltuğu | |
| R5 | Isıtmalı yolcu koltuğu | |
| R6 | Anahtarsız çalıştırma | |
| R7 | Anahtarsız çalıştırma | |
| R8 | Acil durum pil sireni | |
| R9 | Aksesuar gecikmesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 60 A | Elektr10ik stabilite programı modülü |
| 1 | 40 1 | Kilitlenme önleyici fren sistemi |
| 2 | 40 1 | Şanzıman k10trol ünitesi |
| 3 | 40 1 | Motor soğutma fanı |
| 3 | 60 A | Motor soğutma fanı modülü |
| 4 | 40 1 | Isıtıcı fanı |
| 5 | 60 A | Yolcu bölmesi sigorta kutusu beslemesi (akü) |
| 6 | 30 1 | Kilitli ve kilitsiz |
| 7 | 60 A | K10tak anahtarı |
| 8 | 60 A | Güç aktarma sistemi k10trol modülü |
| 9 | 40 1 | Elektr10ik stabilite programı modülü |
| 10 | 30 1 | Motor çalıştırma engelleyici |
| 11 | 30 1 | Yakıt sistemi |
| 12 | 60 A | Elektrikli camlar |
| 13 | 60 A | Yüksek hızlı soğutma fanı |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 20 1 | Yüksek ışın |
| 18 | 15 1 | Güç aktarma sistemi k10trol modülü |
| 19 | 20 1 | Sis farları |
| 20 | 15 1 | emisy10 sistemi |
| 21 | 7,5 A | Sis farları, uzun farlar |
| 22 | 15 1 | Ateşleme bobini |
| 22 | 20 1 | Ateşleme bobini |
| 23 | 15 1 | Dış aydınlatma sağ taraf |
| 24 | 10 A | emisy10 sistemi |
| 25 | 15 1 | Dış aydınlatmalar sol taraf |
| 26 | 20 1 | Korna, acil durum sireni, iç aydınlatma |
| 27 | 75 A | Motor soğuk çalıştırma sistemi modülü |
| 27 | 15 1 | Su pompası, aktif ızgara panjuru |
| 28 | 15 1 | Yön göstergeleri |
| 29 | 20 1 | Sıkıştırılmış doğal gaz, yakıt k10trol modülü |
| 30 | 10 A | Klima debriyajı |
| 31 | – | Kullanılmamış |
| 32 | 75 A | Güç aktarma sistemi k10trol modülü, şanzıman k10trol ünitesi |
| 33 | 10 A | Yakıt enjektörleri |
| 33 | 75 A | Kütle hava akış sensörü |
| 34 | 30 1 | Isıtmalı dış aynalar |
| 35 | 10 A | Sol yan sis lambası |
| 36 | 10 A | Sis farı sağ taraf |
| 37 | 10 A | Uzun huzme sol taraf |
| 38 | 10 A | Uzun far sağ taraf |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | – | Kullanılmamış |
| 46 | – | Kullanılmamış |
| R1 | Sıkıştırılmış doğal gaz yakıt sistemi | |
| R2 | Kullanılmamış | |
| R3 | Güç aktarma sistemi k10trol modülü | |
| R4 | Isıtıcı fanı | |
| R5 | Motor soğutma fanı | |
| R6 | Klima debriyajı | |
| R7 | Yüksek hızlı motor soğutma fanı | |
| R8 | Kullanılmamış | |
| R9 | Motor çalıştırma engelleyici | |
| R10 | Yüksek ışın | |
| R11 | Sis farları | |
| R12 | ters ışık | |
| R13 | Benzin pompası |
2015
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2015)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 15 1 | K10tak anahtarı. |
| 2 | 75 A | Otomatik kararan iç dikiz aynası. Otomatik ön cam silecekleri. Isıtma rölesi k10trolü. |
| 3 | 75 A | Alet kümesi. |
| 4 | 75 A | Yolcu hava yastığı devre dışı bırakma göstergesi. Yolcu algılama sistemi. |
| 5 | 15 1 | Yerleşik teşhis k10ektörü. |
| 6 | 10 A | Geri vites lambaları. |
| 7 | 7,5 A | Gösterge Paneli. Bilgi ve eğlence ekranı. |
| 8 | 7,5 A | Sunroof. |
| 9 | 20 1 | Uzaktan Anahtarsız Giriş. Uzaktan anahtarsız çalıştırma. |
| 10 | 15 1 | Ses 1imi. SENK modülü. |
| 11 | 20 1 | Ön cam silecekleri. |
| 12 | 7,5 A | İklim k10trolü. |
| 13 | 15 1 | Arka cam sileceği. |
| 14 | 20 1 | Uzaktan Anahtarsız Giriş. Uzaktan anahtarsız çalıştırma. |
| 15 | 15 1 | Ön cam silecekleri. |
| 16 | 5 1 | Dış aynalar. Elektrikli camlar. |
| 17 | 15 1 | Isıtmalı koltuklar. |
| 18 | 10 A | Fren lambası. |
| 19 | 7,5 A | Alet kümesi. |
| 20 | 10 A | Hava yastıkları |
| 21 | 7,5 A | Elektr10ik hidrolik direksiy10. Alet kümesi. Ateşleme. Ön cam silecekleri. Pasif hırsızlık önleme sistemi. |
| 22 | 7,5 A | Şanzıman k10trol ünitesi. Güç aktarma sistemi k10trol modülü. Kilitlenme önleyici fren sistemi. Stabiliteye yardımcı olur. |
| 23 | 7,5 A | Şanzıman k10trol ünitesi. |
| 24 | 7,5 A | Ses 1imi. |
| 25 | 75 A | Dış aynalar. |
| 26 | 75 A | Merkezi kilit sistemi. |
| 27 | – | Kullanılmamış. |
| 28 | – | Kullanılmamış. |
| 29 | – | Kullanılmamış. |
| 30 | – | Kullanılmamış. |
| 31 | 30 1 | Elektrikli camlar. |
| 32 | 20 1 | Acil durum pil sireni. |
| 33 | 20 1 | Yardımcı güç çıkışları. |
| 34 | 30 1 | Elektrikli camlar. |
| 35 | 20 1 | Sunroof. |
| 36 | – | Kullanılmamış. |
| R1 | Ateşleme rölesi. | |
| R2 | Kullanılmamış. | |
| R3 | Kullanılmamış. | |
| R4 | Isıtmalı sürücü koltuğu. | |
| R5 | Isıtmalı yolcu koltuğu. | |
| R6 | Uzaktan anahtarsız çalıştırma. | |
| R7 | Uzaktan anahtarsız çalıştırma. | |
| R8 | Acil durum pil sireni. | |
| R9 | Aksesuar gecikmesi. |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2015)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 60 A | Stabiliteye yardımcı olur. |
| 1 | 40 1 | Kilitlenme önleyici fren sistemi (varsa) |
| 2 | 40 1 | Şanzıman k10trol modülü. |
| 3 | 40 1 | Fan. |
| 3 | 60 A | Soğutma fanı modülü (1.0L ve 1.6L EcoBoost) |
| 4 | 40 1 | Fan motoru. |
| 5 | 60 A | Yolcu bölmesi sigorta kutusu güç kaynağı. |
| 6 | 30 1 | Merkezi kilit sistemi. |
| 7 | 60 A | K10tak anahtarı. |
| 8 | 60 A | Güç aktarma sistemi k10trol modülü. |
| 9 | 40 1 | Stabilite yardım modülü. |
| 10 | 30 1 | Motor çalıştırma inhibitörü. |
| 11 | 30 1 | Yakıt sistemi. |
| 12 | 60 A | Elektrikli camlar. |
| 13 | 60 A | Yüksek hızlı soğutma fanı (1.0L EcoBoost) |
| 14 | – | Kullanılmamış. |
| 15 | – | Kullanılmamış. |
| 16 | – | Kullanılmamış. |
| 17 | 20 1 | Yüksek ışın. |
| 18 | 15 1 | Güç aktarma sistemi k10trol modülü. |
| 19 | 20 1 | Ön sis farları. |
| 20 | 15 1 | Emisy10 sistemi. |
| 21 | 75 A | Yüksek ışın. |
| 22 | 15 1 | Ateşleme bobini. |
| 22 | 20 1 | Ateşleme bobini (1.0L ve 1.6L EcoBoost) |
| 23 | 15 1 | Sağ dış aydınlatma. |
| 24 | 10 A | Emisy10 sistemi. |
| 25 | 15 1 | Sol dış ışıklar. |
| 26 | 20 1 | Korna. Acil durum pil sireni. İç mekan lambaları. |
| 27 | 7,5 A | Motor Soğuk Çalıştırma Sistemi Modülü (1,6 L Flex-yakıt) |
| 27 | 15 1 | Su Pompası. Aktif ızgara panjuru. (1.0L EcoBoost) |
| 28 | 15 1 | Yön göstergeleri. |
| 29 | 20 1 | Sıkıştırılmış doğal gaz, yakıt k10trol modülü (varsa) |
| 30 | 10 A | Klima debriyajı. |
| 31 | – | Kullanılmamış. |
| 32 | 7,5 A | Güç aktarma sistemi k10trol modülü. Şanzıman k10trol ünitesi. |
| 33 | 10 A | Yakıt enjektörleri. |
| 33 | 7,5 A | Kütle hava akış sensörü (1,0 L ve 1,6 L EcoBoost) |
| 34 | 30 1 | Isıtmalı dış aynalar. |
| 35 | 10 A | Sol sis lambası. |
| 36 | 10 A | Sağ sis lambası. |
| 37 | 10 A | Sol uzun far. |
| 38 | 10 A | Sağ uzun far. |
| 39 | – | Kullanılmamış. |
| 40 | – | Kullanılmamış. |
| 41 | – | Kullanılmamış. |
| 42 | – | Kullanılmamış. |
| 43 | – | Kullanılmamış. |
| 44 | – | Kullanılmamış. |
| 45 | – | Kullanılmamış. |
| 46 | – | Kullanılmamış. |
| R1 | Sıkıştırılmış doğal gaz yakıt sistemi. | |
| R2 | Kullanılmamış. | |
| R3 | Güç aktarma sistemi k10trol modülü. | |
| R4 | Fan motoru. | |
| R5 | Soğutma fanı (varsa) | |
| R6 | Klima debriyajı. | |
| R7 | Yüksek hızlı soğutma fanı (1.0L ve 1.6L EcoBoost) | |
| R8 | Kullanılmamış. | |
| R9 | Motor çalıştırma inhibitörü. | |
| R10 | Yüksek ışın. | |
| R11 | Ön sis farları. | |
| R12 | Geri vites lambası (6 vitesli PowerShift şanzıman) | |
| R13 | Benzin pompası. | |
| R14 | Kullanılmamış. | |
| R15 | Kullanılmamış. |
2016
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 15A | K10tak anahtarı. |
| F2 | 7,5 A | Otomatik kararan iç dikiz aynası. Otomatik ön cam silecekleri. Isıtma rölesi k10trolü. |
| F3 | 7,5 A | Alet kümesi. |
| F4 | 7,5 A | Yolcu hava yastığı devre dışı bırakma göstergesi. Yolcu algılama sistemi. |
| F5 | 15A | Yerleşik teşhis k10ektörü. |
| F6 | 10 A | Geri vites lambaları. |
| F7 | 7,5 A | Gösterge Paneli. Bilgi ve eğlence ekranı. |
| F8 | 7,5 A | Sunroof. |
| F9 | 20A | Uzaktan Anahtarsız Giriş. Uzaktan anahtarsız çalıştırma. |
| F10 | 15A | Ses 1imi. SENK modülü. |
| F11 | 20A | Ön cam silecekleri. |
| F12 | 7,5 A | İklim k10trolü. |
| F13 | 15A | Arka cam sileceği. |
| F14 | 20A | Uzaktan Anahtarsız Giriş. Uzaktan anahtarsız çalıştırma. |
| F15 | 15A | Ön cam silecekleri. |
| F 16 | 5A | Dış aynalar. Elektrikli camlar. |
| F17 | 15A | Isıtmalı koltuklar. |
| F18 | 10 A | Fren lambası. |
| F19 | 7,5 A | Alet kümesi. |
| F20 | 10 A | Hava yastıkları |
| F21 | 7,5 A | Elektr10ik hidrolik direksiy10. Alet kümesi. Ateşleme. Ön cam silecekleri. Pasif hırsızlık önleme sistemi. |
| F22 | 7,5 A | Şanzıman k10trol ünitesi. Güç aktarma sistemi k10trol modülü. Kilitlenme önleyici fren sistemi. Stabiliteye yardımcı olur. |
| F23 | 7,5 A | Şanzıman k10trol ünitesi. |
| F24 | 7,5 A | Ses 1imi. |
| F25 | 7,5 A | Dış aynalar. |
| F26 | 7,5 A | Merkezi kilit sistemi. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | – | Kullanılmamış. |
| F30 | – | Kullanılmamış. |
| F31 | 30A | Elektrikli camlar. |
| F32 | 20A | Acil durum pil sireni. |
| F33 | 20A | Yardımcı güç çıkışları. |
| F34 | 30A | Elektrikli camlar. |
| F35 | 20A | Sunroof. |
| F36 | – | Kullanılmamış. |
| R1 | Ateşleme rölesi. | |
| R2 | Kullanılmamış. | |
| R3 | Kullanılmamış. | |
| R4 | Isıtmalı sürücü koltuğu. | |
| R5 | Isıtmalı yolcu koltuğu. | |
| R6 | Uzaktan anahtarsız çalıştırma. | |
| R7 | Uzaktan anahtarsız çalıştırma. | |
| R8 | Acil durum pil sireni. | |
| R9 | Aksesuar gecikmesi. |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 40A | Kilitlenme önleyici fren sistemi modülü. |
| F1 | 60A | Stabiliteye yardımcı olur. Kilitlenme önleyici fren sistemi modülü. |
| F2 | 40A | Motor soğutma fanı rölesi. |
| F2 | 60A | Yüksek Hızlı Motor Soğutma Fanı Rölesi (1.6L Ecoboost) |
| F3 | 60A | Yolcu bölmesi sigorta kutusu. |
| F4 | 20A | Beden k10trol modülü. Kapı kilitleri. |
| F5 | – | Kullanılmamış. |
| F6 | 40A | Üfleyici motor rölesi. Fan motoru. |
| F7 | – | Kullanılmamış. |
| F8 | – | Kullanılmamış. |
| F9 | 7,5 A | Sis farı röle bobini. Uzun huzmeli röle bobini. |
| F10 | 15A | Beden k10trol modülü. Sağ tarafta dış aydınlatma. |
| F11 | 15A | Beden k10trol modülü. Sol tarafta dış aydınlatma. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | 30A | Yakıt enjektörleri. |
| F20 | – | Kullanılmamış. |
| F21 | 7,5 A | Kütle hava akış sensörü (1,0 L ve 1,6 L EcoBoost) |
| F21 | 10 A | Yakıt enjektörü sürücüsü. |
| F22 | 15A | Güç aktarma sistemi k10trol modülü. |
| F23 | 15A | Eksantrik mili sensörü. Isıtmalı egzoz gazı oksijen sensörleri. |
| F24 | 15A | Ateşleme bobini (1.6L Sigma) |
| F24 | 20A | Ateşleme bobini (1.0L ve 1.6L EcoBoost) |
| F25 | 10 A | Değişken kam zamanlaması 1. Değişken kam zamanlaması 2. Tank tahliye vanası. Röle bobini R5, R6 ve R7. |
| F26 | 7,5 A | ECSS sistemi (1.6 L Flex-yakıt) |
| F26 | 15A | 1.0L EcoBoost: Aktif ızgara kapağı, Su pompası, Klima. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | – | Kullanılmamış. |
| F30 | – | Kullanılmamış. |
| F31 | – | Kullanılmamış. |
| F32 | 60A | Yolcu bölmesi sigorta kutusu. |
| F33 | 60A | Elektrikli camlar. |
| F34 | 40A | Şanzıman k10trol modülü (6 vitesli PowerShift) |
| F34 | 60A | Yüksek hızlı motor soğutma fanı (1.0L EcoBoost) |
| F35 | 40A | Stabilite destek valfi / kilitlenme önleyici fren sistemi. |
| F36 | 30A | Marş önleyici röle. Marş solenoidi. |
| F37 | 30A | Isıtmalı arka cam. Isınmış aynalar. |
| F38 | 20A | Beden k10trol modülü. Batarya koruyucu. |
| F39 | 15A | Beden k10trol modülü. Yön göstergeleri. |
| F40 | – | Kullanılmamış. |
| F41 | 10 A | Klima debriyaj solenoidi. |
| F42 | 7,5 A | Güç aktarma sistemi k10trol modülü. Şanzıman k10trol modülü. Kanister havalandırma valfi. |
| F48 | 10 A | Sol sis lambası. |
| F49 | 10 A | Sağ sis lambası. |
| F55 | 10 A | Sol uzun far. |
| F56 | 10 A | Sağ uzun far. |
| R12 | Güç aktarma sistemi k10trol modülü rölesi. | |
| R13 | Yüksek ışın rölesi. | |
| R43 | Kullanılmamış. | |
| R44 | Sis farı rölesi. | |
| R45 | Klima debriyaj rölesi. | |
| R46 | Kullanılmamış. | |
| R47 | Yakıt pompası rölesi. | |
| R50 | Yüksek hızlı soğutma fanı (1.0L ve 1.6L EcoBoost) | |
| R51 | Başlatıcı engelleme rölesi. | |
| R52 | Üfleyici motor rölesi. | |
| R53 | Kullanılmamış. | |
| R54 | Ters ışık. | |
| R57 | Motor soğutma fanı rölesi. |
2017
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2017)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F1 | 15A | K10tak anahtarı. |
| F2 | 7,5 A | Otomatik kararan iç dikiz aynası. Otomatik ön cam silecekleri. Isıtma rölesi k10trolü. |
| F3 | 7,5 A | Alet kümesi. |
| F4 | 7,5 A | Yolcu hava yastığı devre dışı bırakma anahtarı. Yolcu algılama sistemi. |
| F5 | 15A | İkincil yerleşik tanılama k10trol modülü. |
| F6 | 10 A | Geri vites lambaları. |
| F7 | 7,5 A | Alet kümesi. Bilgi ve eğlence ekranı. |
| F8 | 7,5 A | Sunroof. |
| F9 | 20A | Uzaktan Anahtarsız Giriş. Uzaktan anahtarsız çalıştırma. |
| F10 | 15A | Ses 1imi. SENK modülü. |
| F11 | 20A | Ön cam silecekleri. |
| F12 | 7,5 A | İklim k10trolü. |
| F13 | 15A | Arka cam sileceği. |
| F14 | 20A | Uzaktan Anahtarsız Giriş. Uzaktan anahtarsız çalıştırma. |
| F15 | 15A | Ön cam silecekleri. |
| F 16 | 5A | Dış aynalar. Elektrikli camlar. |
| F17 | 15A | Isıtmalı koltuklar. |
| F18 | 10 A | Fren lambası. |
| F19 | 7,5 A | Alet kümesi. |
| F20 | 10 A | Hava yastıkları. |
| F21 | 7,5 A | Elektr10ik hidrolik direksiy10. Alet kümesi. Ateşleme. Ön cam silecekleri. Pasif hırsızlık önleme sistemi. |
| F22 | 7,5 A | Gaz kelebeği konum sensörü. Güç aktarma sistemi k10trol modülü. Kilitlenme önleyici fren sistemi. Stabiliteye yardımcı olur. |
| F23 | 7,5 A | Şanzıman k10trol ünitesi. |
| F24 | 7,5 A | Ses 1imi. |
| F25 | 7,5 A | Isıtmalı dış aynalar. |
| F26 | 7,5 A | Merkezi kilit sistemi. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | – | Kullanılmamış. |
| F30 | – | Kullanılmamış. |
| F31 | 30A | Elektrikli arka camlar. |
| F32 | 20A | Acil durum pil sireni. Arka yardımcı güç çıkışları. |
| F33 | 20A | Yardımcı güç çıkışları. |
| F34 | 30A | Elektrikli ön camlar. |
| F35 | 20A | Sunroof. |
| F36 | – | Kullanılmamış. |
| R1 | Ateşleme rölesi. | |
| R2 | Kullanılmamış. | |
| R3 | Kullanılmamış. | |
| R4 | Isıtmalı sürücü koltuğu. | |
| R5 | Isıtmalı yolcu koltuğu. | |
| R6 | Aksesuar modunda anahtarsız çalıştırma. | |
| R7 | K10tak modunda anahtarsız çalıştırma. | |
| R8 | Acil durum pil sireni. Batarya koruyucu. | |
| R9 | Aksesuar gecikmesi. |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2017)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F1 | 40A | Kilitlenme önleyici fren sistemi modülü. |
| F1 | 60A | Stabiliteye yardımcı olur. Kilitlenme önleyici fren sistemi modülü. |
| F2 | 40A | Soğutma fanı rölesi. |
| F2 | 60A | Yüksek Hızlı Soğutma Fanı Rölesi (1.6L Ecoboost) |
| F3 | 60A | Yolcu bölmesi sigorta kutusu. |
| F4 | 20A | Beden k10trol modülü. Elektrikli kapı kilitleme. |
| F5 | – | Kullanılmamış. |
| F6 | 40A | Üfleyici motor rölesi. Fan motoru. |
| F7 | – | Kullanılmamış. |
| F8 | – | Kullanılmamış. |
| F9 | 7,5 A | Ön sis farı rölesi. Far uzun far rölesi. |
| F10 | 15A | Beden k10trol modülü. Sağ dış aydınlatma. |
| F11 | 15A | Beden k10trol modülü. Sol dış ışıklar. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | 30A | Yakıt enjektörleri. |
| F20 | – | Kullanılmamış. |
| F21 | 7,5 A | Kütle hava akış sensörü (1,0 L ve 1,6 L EcoBoost) |
| F21 | 10 A | Yakıt enjektörleri. |
| F22 | 15A | Güç aktarma sistemi k10trol modülü. |
| F23 | 15A | Eksantrik mili konum sensörü. Isıtılmış oksijen sensörü. |
| F24 | 15A | Ateşleme bobini (1.6L Sigma) |
| F24 | 20A | Ateşleme bobini (1.0L ve 1.6L EcoBoost) |
| F25 | 10 A | Değişken eksantrik mili zamanlaması. Evaporatif emisy10 kartuşu boşaltma valfi. Röle bobini R57, R45 ve R50. |
| F26 | 7,5 A | ECSS sistemi (1.6 L Flex-yakıt) |
| F26 | 15A | 1.0L EcoBoost: Aktif panjur, Su pompası, Klima k10trol modülü. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | – | Kullanılmamış. |
| F30 | – | Kullanılmamış. |
| F31 | – | Kullanılmamış. |
| F32 | 60A | Yolcu bölmesi sigorta kutusu. |
| F33 | 60A | Elektrikli camlar. |
| F34 | 40A | Şanzıman k10trol modülü (6 vitesli PowerShift) |
| F34 | 60A | Yüksek hızlı soğutma fanı (1.0L EcoBoost) |
| F35 | 40A | Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi. |
| F36 | 30A | Motor çalıştırma inhibitörü. Marş solenoidi. |
| F37 | 30A | Isıtmalı arka cam. Isıtmalı dış aynalar. |
| F38 | 20A | Beden k10trol modülü. Batarya koruyucu. |
| F39 | 15A | Beden k10trol modülü. Yön göstergeleri. |
| F40 | – | Kullanılmamış. |
| F41 | 10 A | Klima debriyajı. |
| F42 | 7,5 A | Güç aktarma sistemi k10trol modülü. Şanzıman k10trol modülü. Evaporatif emisy10 kartuşu boşaltma valfi. |
| F48 | 10 A | Ön sol sis lambası. |
| F49 | 10 A | Ön sağ sis lambası. |
| F55 | 10 A | Sol uzun far. |
| F56 | 10 A | Sağ uzun far. |
| R12 | Güç aktarma sistemi k10trol modülü rölesi. | |
| R13 | Far uzun far rölesi. | |
| R43 | Kullanılmamış. | |
| R44 | Ön sis farı rölesi. | |
| R45 | Klima debriyaj rölesi. | |
| R46 | Kullanılmamış. | |
| R47 | Yakıt pompası rölesi. | |
| R50 | Yüksek hızlı soğutma fanı (1.0L ve 1.6L EcoBoost) | |
| R51 | Engelleme rölesini başlatın. | |
| R52 | Üfleyici motor rölesi. | |
| R53 | Kullanılmamış. | |
| R54 | Ters ışık. | |
| R57 | Soğutma fanı rölesi. |
2018, 2019
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F1 | 15A | K10tak anahtarı. |
| F2 | 7,5 A | Otomatik kararan iç dikiz aynası. Otomatik ön cam silecekleri. Isıtma rölesi k10trolü. |
| F3 | 7,5 A | Alet kümesi. |
| F4 | 7,5 A | Yolcu hava yastığı devre dışı bırakma anahtarı. Yolcu algılama sistemi. |
| F5 | 15A | İkincil yerleşik tanılama k10trol modülü A. |
| F6 | 10 A | Geri vites lambaları. |
| F7 | 7,5 A | Alet kümesi. Bilgi ve eğlence ekranı. |
| F8 | 7,5 A | Sunroof. |
| F9 | 20A | Uzaktan Anahtarsız Giriş. Uzaktan anahtarsız çalıştırma. |
| F10 | 15A | Ses 1imi. SENK modülü. |
| F11 | 20A | Ön cam silecekleri. |
| F12 | 7,5 A | İklim k10trolü. |
| F13 | 15A | Arka cam sileceği. |
| F14 | 20A | Uzaktan Anahtarsız Giriş. Uzaktan anahtarsız çalıştırma. |
| F15 | 15A | Ön cam silecekleri. |
| F 16 | 5A | Dış aynalar. Elektrikli camlar. |
| F17 | 15A | Isıtmalı koltuklar. |
| F18 | 10 A | Işıkları durdurun. |
| F19 | 7,5 A | Alet kümesi. |
| F20 | 10 A | Hava yastıkları. |
| F21 | 7,5 A | Elektr10ik hidrolik direksiy10. Alet kümesi. Ateşleme. Ön cam silecekleri. Pasif hırsızlık önleme sistemi. |
| F22 | 7,5 A | Gaz pedalı konum sensörü. Güç aktarma sistemi k10trol modülü. Kilitlenme önleyici fren sistemi. Stabiliteye yardımcı olur. |
| F23 | 7,5 A | Şanzıman k10trol ünitesi. |
| F24 | 7,5 A | Ses 1imi. |
| F25 | 7,5 A | Isıtmalı dış aynalar. |
| F26 | 7,5 A | Merkezi kilit sistemi. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | – | Kullanılmamış. |
| F30 | – | Kullanılmamış. |
| F31 | 30A | Elektrikli arka camlar. |
| F32 | 20A | Acil durum pil sireni. Arka yardımcı güç çıkışları. |
| F33 | 20A | Ön yardımcı güç çıkışları. |
| F34 | 30A | Elektrikli ön camlar. |
| F35 | 20A | Sunroof. |
| F36 | – | Kullanılmamış. |
| R1 | Ateşleme rölesi. | |
| R2 | Kullanılmamış. | |
| R3 | Kullanılmamış. | |
| R4 | Isıtmalı sürücü koltuğu. | |
| R5 | Isıtmalı yolcu koltuğu. | |
| R6 | Aksesuar modunda anahtarsız çalıştırma. | |
| R7 | K10tak modunda anahtarsız çalıştırma. | |
| R8 | Acil durum pil sireni. Batarya koruyucu. | |
| R9 | Aksesuar gecikmesi. |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2018, 2019)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| F1 | 40A | Kilitlenme önleyici fren sistemi modülü. |
| F1 | 60A | Stabiliteye yardımcı olur. Kilitlenme önleyici fren sistemi modülü. |
| F2 | 40A | Soğutma fanı rölesi. |
| F2 | 60A | Yüksek Hızlı Soğutma Fanı Rölesi (1.6L Ecoboost) |
| F3 | 60A | Yolcu bölmesi sigorta kutusu. |
| F4 | 20A | Beden k10trol modülü. Elektrikli kapı kilitleme. |
| F5 | – | Kullanılmamış. |
| F6 | 40A | Üfleyici motor rölesi. Fan motoru. |
| F7 | – | Kullanılmamış. |
| F8 | – | Kullanılmamış. |
| F9 | 7,5 A | Ön sis farı rölesi. Far uzun far rölesi. |
| F10 | 15A | Beden k10trol modülü. Sağ dış aydınlatma. |
| F11 | 15A | Beden k10trol modülü. Sol dış ışıklar. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | 30A | Yakıt enjektörleri. |
| F20 | – | Kullanılmamış. |
| F21 | 7,5 A | Kütle hava akış sensörü (1,0 L ve 1,6 L EcoBoost) |
| F21 | 10 A | Yakıt enjektörleri. |
| F22 | 15A | Güç aktarma sistemi k10trol modülü. |
| F23 | 15A | Eksantrik mili konum sensörü. Isıtılmış oksijen sensörü. |
| F24 | 15A | Ateşleme bobini (1.6L Sigma) |
| F24 | 20A | Ateşleme bobini (1.0L ve 1.6L EcoBoost) |
| F25 | 10 A | Egzoz değişken eksantrik mili zamanlama yağı k10trol solenoidi. Emme değişken eksantrik mili zamanlama yağı k10trol solenoidi. Evaporatif emisy10 kartuşu boşaltma valfi. Röle bobini R57, R45 ve R50. |
| F26 | 7,5 A | ECSS sistemi (1.6 L Flex-yakıt) |
| F26 | 15A | 1.0L EcoBoost: Aktif panjur, Su pompası, Klima k10trol modülü. |
| F27 | – | Kullanılmamış. |
| F28 | – | Kullanılmamış. |
| F29 | – | Kullanılmamış. |
| F30 | – | Kullanılmamış. |
| F31 | – | Kullanılmamış. |
| F32 | 60A | Yolcu bölmesi sigorta kutusu. |
| F33 | 60A | Elektrikli camlar. |
| F34 | 40A | Şanzıman k10trol modülü (6 vitesli PowerShift) |
| F34 | 60A | Yüksek hızlı soğutma fanı (1.0L EcoBoost) |
| F35 | 40A | Elektr10ik stabilite k10trollü kilitlenme önleyici fren sistemi. |
| F36 | 30A | Motor çalıştırma inhibitörü. Marş solenoidi. |
| F37 | 30A | Isıtmalı arka cam. Isıtmalı dış aynalar. |
| F38 | 20A | Beden k10trol modülü. Batarya koruyucu. Korna. |
| F39 | 15A | Beden k10trol modülü. Yön göstergeleri. |
| F40 | – | Kullanılmamış. |
| F41 | 10 A | Klima debriyajı. |
| F42 | 7,5 A | Güç aktarma sistemi k10trol modülü. Şanzıman k10trol modülü. Evaporatif emisy10 kartuşu boşaltma valfi. |
| F48 | 10 A | Ön sol sis lambası. |
| F49 | 10 A | Ön sağ sis lambası. |
| F55 | 10 A | Sol uzun far. |
| F56 | 10 A | Sağ uzun far. |
| R12 | Güç aktarma sistemi k10trol modülü rölesi. | |
| R13 | Far uzun far rölesi. | |
| R43 | Kullanılmamış. | |
| R44 | Ön sis farı rölesi. | |
| R45 | Klima debriyaj rölesi. | |
| R46 | Kullanılmamış. | |
| R47 | Yakıt pompası rölesi. | |
| R50 | Yüksek hızlı soğutma fanı (1.0L ve 1.6L EcoBoost) | |
| R51 | Engelleme rölesini başlatın. | |
| R52 | Üfleyici motor rölesi. | |
| R53 | Kullanılmamış. | |
| R54 | Ters ışık. | |
| R57 | Soğutma fanı rölesi. |
2015 ford fiesta için cam kaldırma sigortası ve dörtlülerin sigortası hangisi acaba ? yolcu sigorta bölmesinden
