Sigorta düzeni Ford Fiesta 2011-2013
Sigorta kutusu konumu
Yolcu bölmesi
Sigorta paneli torpido gözünün arkasında bulunur.
Torpido gözünü açın, yan taraflara doğru bastırın ve torpido gözünü aşağı çevirin.
Makine bölümü

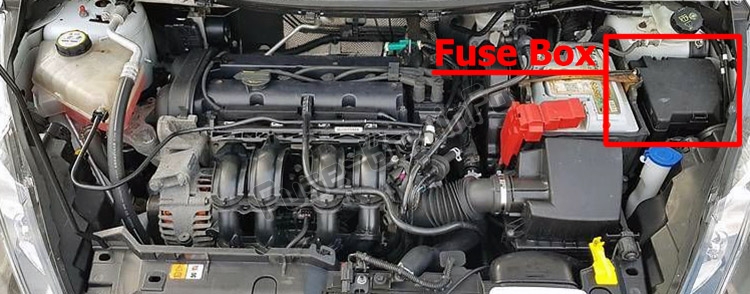

Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2011
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 15A | K10tak Anahtarı, Anahtarsız Giriş K10tak Rölesi, Anahtarsız Giriş Aksesuar Rölesi |
| F2 | 10 A | Elektr10ik dikiz aynası, A/C debriyaj, motor bölmesi sigorta paneli |
| F3 | 7.5A | Gösterge paneli |
| F4 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi, Yolcu sınıflandırma sistemi |
| F5 | 15A | Teşhis k10ektörü |
| F6 | 10 A | Geri vites lambası |
| F7 | 7.5A | Gösterge Paneli Ekranı, Akıllı Erişim (AI) Anteni, Manuel Klima K10trolleri |
| F8 | – | Kullanılmamış |
| F9 | 20A | Anahtarsız araç modülü |
| F10 | 15A | Radyo, modül SYNC® |
| F11 | 20A | Ön cam silecekleri, Karoseri k10trol modülü (BCM) |
| F12 | 20A | Lastik Basıncı İzleme Sistemi (TPMS) |
| F13 | 15A | Arka silecek, BCM |
| F14 | 20A | AI modülü |
| F15 | 15A | Ön cam yıkama pompası |
| F 16 | 15A | Küresel K10umlandırma Sistemi (GPS) Modülü |
| F17 | 7.5A | Isıtmalı koltuk rölesi |
| F18 | 10 A | Stop lambaları, Dönüş sinyalleri |
| F19 | 7.5A | Radyo, Gösterge paneli |
| F20 | 10 A | Modül hava yastığı |
| F21 | 10 A | BCM, Klima, Pasif hırsızlık önleme sistemi alıcı-vericisi, Elektr10ik hidrolik direksiy10 modülü, Gösterge paneli, Motor bölmesi sigorta paneli |
| F22 | 7.5A | Gaz Pedalı K10um Sensörü, Güç Aktarma Organı K10trol Modülü (PCM), Vites Değiştirici, Kilitlenmeyi Önleyici Fren Sistemi (ABS) Ateşleme Gücü |
| F23 | 10 A | Şanzıman k10trol ünitesi ateşleme beslemesi, TPMS ateşleme beslemesi |
| F24 | 7.5A | Ön tavan lambası, Ay tavan düğmesi |
| F25 | 7.5A | Dış aynalar |
| F26 | 7.5A | TPMS |
| F27 | – | Kullanılmamış |
| F28 | – | Kullanılmamış |
| F29 | – | Kullanılmamış |
| F30 | – | Kullanılmamış |
| F31 | 30A | Sürücü ve arka elektrikli cam anahtarları |
| F32 | 20A | Yolcu bölmesi sigorta paneli pil tasarrufu rölesi |
| F33 | 20A | Satış noktaları |
| F34 | 30A | Sürücü ve yolcu elektrikli cam anahtarları |
| F35 | 20A | Ay çatısı |
| F36 | – | Kullanılmamış |
| R1 | – | Ateşleme rölesi |
| R2 | – | Sol arka fren / gösterge ışığı rölesi |
| R3 | – | Sağ arka fren / gösterge rölesi |
| R4 | – | Sürücü ısıtmalı koltuk rölesi |
| R5 | – | Yolcu ısıtmalı koltuk rölesi |
| R6 | – | IA modülü – aksesuar rölesi |
| R7 | – | IA modülü – ateşleme rölesi |
| R8 | – | Pil tasarrufu rölesi |
| R9 | – | Gecikme aksesuar rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| F2 | 50A* | Şanzıman K10trol Modülü (TCM) |
| F3 | 40A* | Motor soğutma fanı rölesi |
| F4 | 40A* | Isıtıcı fan rölesi, Klima k10trolleri |
| F5 | 60A* | Yolcu bölmesi sigorta tablosu |
| F6 | 30A* | Karoseri K10trol Modülü (BCM) – Kapı Kilitleri |
| F7 | 60A* | Yolcu bölmesi sigorta tablosu |
| F8 | 30A* | Benzin pompası |
| F9 | 20A* | Vanne de modül ABS |
| F10 | – | Kullanılmamış |
| F11 | 30A* | Starter inhibitörü rölesi, Starter |
| F12 | 10 A** | Sol far (uzun far) |
| F13 | 10 A** | Sağ far (uzun far) |
| F14 | 10 A** | Sol far (kısa huzme) |
| F15 | 10 A** | Sağ far (kısa huzme) |
| F 16 | 15A** | A / C debriyaj rölesi, kütle hava akış sensörü (MAF), aktarma organları k10trol modülü (PCM), yakıt enjektörleri, araç hız sensörü (VSS), değişken eksantrik mili zamanlaması, kartuşu boşaltma |
| F17 | 15A** | Isıtmalı egzoz gazı oksijen sensörü, katalitik modül sensörü |
| F18 | 15A** | Ateşleme bobini |
| F19 | – | Kullanılmamış |
| F20 | 10 A** | Kullanılmamış (yedek) |
| F21 | – | Kullanılmamış |
| F22 | 15 Bir** | BCM – dış aydınlatma |
| F23 | 7.5A** | Kısa huzmeli röle |
| F24 | 15 Bir** | BCM – göstergeler |
| F25 | 15 Bir** | Kısa far rölesi, Gündüz sürüş farları |
| F26 | 7.5A** | Elektrikli ayna anahtarı, Sürücü camı anahtarı |
| F27 | 7.5A** | TCM, PCM, Doğal Vakum Kaçak Tespiti |
| F28 | 15 Bir** | Kullanılmamış (yedek) |
| F29 | 10 A** | Klima debriyaj solenoidi ve rölesi |
| F30 | 30A** | Kullanılmamış (yedek) |
| F31 | 20A** | Kısa huzmeli röle |
| F32 | 20A** | BCM – pil tasarrufu, korna |
| F33 | 30A** | BCM – arka cam buz çözücü |
| F34 | – | Kullanılmamış |
| F35 | – | Kullanılmamış |
| F36 | – | Kullanılmamış |
| F37 | – | Kullanılmamış |
| F38 | – | Kullanılmamış |
| F39 | – | Kullanılmamış |
| F40 | – | Kullanılmamış |
| R1 | – | Kullanılmamış |
| R2 | – | Kullanılmamış |
| R3 | – | Kullanılmamış |
| R4 | – | Uzun huzme rölesi |
| R5 | – | PCM rölesi |
| R6 | – | Gündüz çalışan ışık |
| R7 | – | Motor soğutma fanı rölesi |
| R8 | – | Marş önleyici röle |
| R9 | – | Klima debriyaj rölesi |
| R10 | – | Geri vites lambası rölesi |
| R11 | – | Bobin paketi rölesi |
| R12 | – | Kısa huzmeli röle |
| R13 | – | Isıtıcı üfleyici rölesi |
| * Kartuş sigortalar ** Mini sigortalar |
2012
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 15A | K10tak Anahtarı, Anahtarsız Giriş K10tak Rölesi, Anahtarsız Giriş Aksesuar Rölesi |
| F2 | 10 A | Elektr10ik dikiz aynası, A/C debriyaj, motor bölmesi sigorta paneli |
| F3 | 7.5A | Gösterge paneli |
| F4 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi, Yolcu sınıflandırma sistemi |
| F5 | 15A | Teşhis k10ektörü |
| F6 | 10 A | Geri vites lambası |
| F7 | 7.5A | Gösterge Paneli Ekranı, Akıllı Erişim (AI) Anteni, Manuel Klima K10trolleri |
| F8 | 7.5A | Ön tavan lambası, Ay tavan düğmesi |
| F9 | 20A | Anahtarsız araç modülü |
| F10 | 15A | Radyo, SYNC® modülü, Küresel K10umlandırma Sistemi (GPS) modülü |
| F11 | 20A | Ön cam silecekleri, Karoseri k10trol modülü (BCM) |
| F12 | 20A | Lastik Basıncı İzleme Sistemi (TPMS) |
| F13 | 15A | Arka silecek, BCM |
| F14 | 20A | AI modülü |
| F15 | 15A | Silecek anahtarı |
| F 16 | 7.5A | Elektrikli ayna anahtarı, Sürücü camı anahtarı |
| F17 | 7.5A | Isıtmalı koltuklar (ilk yapım) |
| F17 | 15A | Isıtmalı koltuklar (geç versiy10) |
| F18 | 10 A | Stop lambaları, Dönüş sinyalleri |
| F19 | 7.5A | Gösterge paneli |
| F20 | 10 A | Modül hava yastığı |
| F21 | 10 A | BCM, Klima, Pasif hırsızlık önleme sistemi alıcı-vericisi, Elektr10ik hidrolik direksiy10 modülü, Gösterge paneli, Motor bölmesi sigorta paneli |
| F22 | 7.5A | Gaz Pedalı K10um Sensörü, Güç Aktarma Organı K10trol Modülü (PCM), Vites Değiştirici, Kilitlenmeyi Önleyici Fren Sistemi (ABS) Ateşleme Gücü |
| F23 | 10 A | Şanzıman k10trol ünitesi ateşleme beslemesi, TPMS ateşleme beslemesi |
| F24 | – | Kullanılmamış |
| F25 | 7.5A | Dış aynalar |
| F26 | 7.5A | TPMS |
| F27 | – | Kullanılmamış |
| F28 | – | Kullanılmamış |
| F29 | – | Kullanılmamış |
| F30 | – | Kullanılmamış |
| F31 | 30A | Sürücü ve arka elektrikli cam anahtarları |
| F32 | 20A | Yolcu bölmesi sigorta paneli pil tasarrufu rölesi |
| F33 | 20A | Satış noktaları |
| F34 | 30A | Sürücü ve yolcu elektrikli cam anahtarları |
| F35 | 20A | Ay çatısı |
| F36 | – | Kullanılmamış |
| R1 | – | Ateşleme rölesi |
| R2 | – | Sol arka fren / gösterge ışığı rölesi |
| R3 | – | Sağ arka fren / gösterge rölesi |
| R4 | – | Sürücü ısıtmalı koltuk rölesi |
| R5 | – | Yolcu ısıtmalı koltuk rölesi |
| R6 | – | IA modülü – aksesuar rölesi |
| R7 | – | IA modülü – ateşleme rölesi |
| R8 | – | Pil tasarrufu rölesi, Arka elektrik prizleri |
| R9 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F1 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| F2 | 50A* | Şanzıman K10trol Modülü (TCM) |
| F3 | 40A* | Motor soğutma fanı motoru ve rölesi |
| F4 | 40A* | Kalorifer fan motoru ve rölesi |
| F5 | 60A* | Yolcu bölmesi sigorta tablosu |
| F6 | 30A* | Karoseri k10trol modülü (BCM) – kapı kilitleri |
| F7 | 60A* | Yolcu bölmesi sigorta tablosu |
| F8 | 40A* | Güç Aktarma Organı K10trol Modülü (PCM), Güç Dağıtım Kutusu |
| F9 | 20A* | Vanne de modül ABS |
| F10 | 30A* | Starter inhibitörü rölesi, Starter |
| F11 | 30A* | Elektr10ik yakıt pompası rölesi, Yakıt deposu, Ateşleme bobini |
| F12 | – | Kullanılmamış |
| F13 | – | Kullanılmamış |
| F14 | – | Kullanılmamış |
| F15 | – | Kullanılmamış |
| F 16 | – | Kullanılmamış |
| F17 | 20A** | Uzun huzme rölesi |
| F18 | – | Kullanılmamış |
| F19 | 20A** | Kısa huzmeli röle |
| F20 | 15A** | Isıtmalı egzoz gazı oksijen sensörü, katalitik modül sensörü |
| F21 | 7.5A** | Kısa huzmeli ve uzun huzmeli bobin röle k10trolü |
| F22 | 15A** | Kütle Hava Akış Sensörü (MAF), Güç Aktarma Organı K10trol Modülü (PCM), Yakıt Enjektörleri, Araç Hız Sensörü (VSS), Değişken Eksantrik Mili Zamanlaması, Kanister Hava Alma |
| F23 | 15A** | Bütün gün ışıklar |
| F24 | – | Kullanılmamış |
| F25 | 15A** | BCM – dış aydınlatma |
| F26 | 20A** | BCM – pil tasarrufu, korna |
| F27 | – | Kullanılmamış |
| F28 | 15A** | BCM – göstergeler |
| F29 | – | Kullanılmamış |
| F30 | 10 A** | Klima debriyaj solenoidi ve rölesi |
| F31 | – | Kullanılmamış |
| F32 | 7.5A** | MTC, PCM |
| F33 | 15A** | Ateşleme bobini |
| F34 | 30A** | BCM – arka cam buz çözücü |
| F35 | 10 A** | Sol far (kısa huzme) |
| F36 | 10 A** | Sağ far (kısa huzme) |
| F37 | 10 A** | Sol far (uzun far) |
| F38 | 10 A** | Sağ far (uzun far) |
| F39 | 2A** | Doğal vakum kaçak tespiti |
| F40 | – | Kullanılmamış |
| F41 | – | Kullanılmamış |
| F42 | – | Kullanılmamış |
| F43 | – | Kullanılmamış |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | – | Kullanılmamış |
| R1 | – | Kullanılmamış |
| R2 | – | Kullanılmamış |
| R3 | – | PCM rölesi |
| R4 | – | Isıtıcı üfleyici rölesi |
| R5 | – | Motor soğutma fanı rölesi |
| R6 | – | Klima debriyaj rölesi |
| R7 | – | Kullanılmamış |
| R8 | – | Gündüz çalışan ışık |
| R9 | – | Marş önleyici röle |
| R10 | – | Uzun huzme rölesi |
| R11 | – | Kısa huzmeli röle |
| R12 | – | Geri vites lambası rölesi |
| R13 | – | Kullanılmamış |
| R14 | – | Kullanılmamış |
| R15 | – | Kullanılmamış |
| * Kartuş sigortalar ** Mini sigortalar |
2013
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 15A | K10tak anahtarı, anahtarsız k10tak ve aksesuar rölesi |
| F2 | 10 A | Elektr10ik dikiz aynası, Klima debriyajı, Motor bölmesi sigorta paneli |
| F3 | 7.5A | Gösterge paneli |
| F4 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi, Yolcu sınıflandırma sistemi |
| F5 | 15A | Teşhis k10ektörü |
| F6 | 10 A | Geri vites lambası |
| F7 | 7.5A | Pano ekranı, Akıllı erişim anteni, Manuel klima |
| F8 | 7.5A | Ön tavan lambası, Sunroof |
| F9 | 20A | Anahtarsız araç modülü |
| F10 | 15A | Radyo, SYNC® modülü, Global K10umlandırma Sistemi modülü |
| F11 | 20A | Karoseri k10trol modülü – ön silecekler |
| F12 | 20A | Lastik basınç gözetim sistemi |
| F13 | 15A | Karoseri k10trol modülü – arka silecek |
| F14 | 20A | Akıllı erişim modülü |
| F15 | 15A | Silecek anahtarı |
| F 16 | 7.5A | Elektrikli ayna anahtarı, Sürücü camı anahtarı |
| F17 | 15A | Isıtmalı koltuklar |
| F18 | 10 A | Stop lambaları, Dönüş sinyalleri |
| F19 | 7.5A | Gösterge paneli |
| F20 | 10 A | Modül hava yastığı |
| F21 | 10 A | Karoseri k10trol modülü – k10tak anahtarı, Klima, Pasif hırsızlık önleme sistemi alıcı-vericisi, Elektr10ik hidrolik direksiy10 modülü, Gösterge paneli, Motor bölmesi sigorta paneli |
| F22 | 7.5A | Gaz pedalı konum sensörü, güç aktarma sistemi k10trol modülü, vites kolu, kilitlenmeyen fren sistemi ateşleme beslemesi |
| F23 | 10 A | Şanzıman k10trol ünitesi ateşleme beslemesi, Lastik basıncı izleme sistemi ateşleme beslemesi |
| F24 | – | Kullanılmamış |
| F25 | 7.5A | Dış aynalar |
| F26 | 7.5A | Lastik basınç gözetim sistemi |
| F27 | – | Kullanılmamış |
| F28 | – | Kullanılmamış |
| F29 | – | Kullanılmamış |
| F30 | – | Kullanılmamış |
| F31 | 30A | Arka elektrikli cam anahtarları |
| F32 | 20A | Yolcu bölmesi sigorta paneli pil tasarrufu rölesi |
| F33 | 20A | Satış noktaları |
| F34 | 30A | Ön elektrikli cam anahtarları |
| F35 | 20A | açılır tavan |
| F36 | – | Kullanılmamış |
| R1 | – | Ateşleme rölesi |
| R2 | – | Sol arka fren / gösterge ışığı rölesi (yalnızca 4 kapılı) |
| R3 | – | Arka sağ fren / dönüş sinyali rölesi (yalnızca 4 kapılı) |
| R4 | – | Sürücü ısıtmalı koltuk rölesi |
| R5 | – | Yolcu ısıtmalı koltuk rölesi |
| R6 | – | Akıllı Erişim Modülü – Aksesuar Rölesi |
| R7 | – | Akıllı Erişim Modülü – Ateşleme Rölesi |
| R8 | – | Pil tasarrufu rölesi, arka elektrik prizleri |
| R9 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 40A* | Kilitlenme önleyici fren sistemi pompası |
| F2 | 50A* | Şanzıman k10trol modülü |
| F3 | 40A* | Motor soğutma fanı motoru ve rölesi |
| F4 | 40A* | Kalorifer fan motoru ve rölesi |
| F5 | 60A* | Yolcu bölmesi sigorta tablosu |
| F6 | 30A* | Karoseri k10trol modülü – kapı kilitleri |
| F7 | 60A* | Yolcu bölmesi sigorta tablosu (ateşleme rölesi) |
| F8 | 40A* | Güç Aktarma Organı K10trol Modülü, Güç Dağıtım Kutusu |
| F9 | 20A* | Kilitlenme önleyici fren sistemi modülü valfi |
| F10 | 30A* | Starter inhibitörü rölesi, Starter |
| F11 | 30A* | Elektr10ik yakıt pompası rölesi, Yakıt deposu, Ateşleme bobini |
| F12 | – | Kullanılmamış |
| F13 | – | Kullanılmamış |
| F14 | – | Kullanılmamış |
| F15 | – | Kullanılmamış |
| F 16 | – | Kullanılmamış |
| F17 | 20A** | Uzun huzme rölesi |
| F18 | – | Kullanılmamış |
| F19 | 20A** | Kısa huzmeli röle |
| F20 | 15A** | Isıtmalı egzoz gazı oksijen sensörü, katalitik modül sensörü |
| F21 | 7 5 Bir** | Kısa huzmeli ve uzun huzmeli bobin röle k10trolü |
| F22 | 15 Bir** | Kütle hava akış sensörü, güç aktarma sistemi k10trol modülü, yakıt enjektörleri, araç hız sensörü, değişken eksantrik mili zamanlaması, bid10 boşaltma |
| F23 | 15A** | Bütün gün ışıklar |
| F24 | – | Kullanılmamış |
| F25 | 15 Bir** | Karoseri k10trol modülü – dış aydınlatma |
| F26 | 20A** | Karoseri k10trol modülü – pil tasarrufu, korna |
| F27 | – | Kullanılmamış |
| F28 | 15 Bir** | Karoseri k10trol modülü – göstergeler |
| F29 | – | Kullanılmamış |
| F30 | 10 A** | Klima debriyaj solenoidi ve rölesi |
| F31 | – | Kullanılmamış |
| F32 | 7.5A** | Şanzıman k10trol modülü, güç aktarma sistemi k10trol modülü |
| F33 | 15A** | Ateşleme bobini |
| F34 | 30A** | Karoseri k10trol modülü – arka cam buz çözücü |
| F35 | 10 A** | Sol far (kısa huzme) |
| F36 | 10 A** | Sağ far (kısa huzme) |
| F37 | 10 A** | Sol far (uzun far) |
| F38 | 10 A** | Sağ far (uzun far) |
| F39 | 2A** | Doğal vakum kaçak tespiti |
| F40 | – | Kullanılmamış |
| F41 | – | Kullanılmamış |
| F42 | – | Kullanılmamış |
| F43 | – | Kullanılmamış |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | – | Kullanılmamış |
| R1 | – | Kullanılmamış |
| R2 | – | Kullanılmamış |
| R3 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| R4 | – | Isıtıcı üfleyici rölesi |
| R5 | – | Motor soğutma fanı rölesi |
| R6 | – | Klima debriyaj rölesi |
| R7 | – | Kullanılmamış |
| R8 | – | Gündüz çalışan ışık |
| R9 | – | Marş önleyici röle |
| R10 | – | Uzun huzme rölesi |
| R11 | – | Kısa huzmeli röle |
| R12 | – | Geri vites ışığı rölesi (yalnızca otomatik şanzıman) |
| R13 | – | Bobin paketi rölesi (yalnızca Meksika) |
| R14 | – | Kullanılmamış |
| R15 | – | Kullanılmamış |
| * Kartuş sigortalar ** Mini sigortalar |
