Bu yazıda 2002’den 2008’e kadar üretilen 5inci nesil Ford Fiesta’yı ele alıyoruz. Burada
Sigorta düzeni Ford Fiesta 2002-2008
Yolcu bölmesi
Sigorta kutusu torpido gözünün arkasında bulunur. Torpido gözünü açın, duvarlarını sıkın ve aşağı doğru katlayın.
Makine bölümü
İç sigorta kutusu
Gösterge panelinde sigorta ataması
| Numara. | amper | Tanım |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | – | çekme |
| F3 | – | Çekme / Aydınlatma |
| F4 | 10 A | Klima, fan motoru |
| F5 | 20A | Kilitlenme önleyici fren sistemi (ABS), ESP |
| F6 | 30A | Kilitlenme önleyici fren sistemi (ABS), ESP |
| F7 | 15A | Otomatik şanzıman (Durashift EST) |
| F8 | 7.5A | Elektrikli Aynalar |
| F9 | 10 A | Sol kısa far |
| F10 | 10 A | Sağ kısa huzme |
| F11 | 15A | Gündüz sürüş farları (DRL) |
| F12 | 15A | Motor yönetimi, ECU enjeksiy10 sistemi |
| F13 | 20A | Motor yönetimi, katalitik k10vertör (dizel) |
| F14 | 30A | Giriş |
| F15 | 20A | Benzin pompası |
| F 16 | 3 A | Motor yönetimi, ECU enjeksiy10 sistemi |
| F17 | 15A | Işık anahtarı |
| F18 | 15A | Radyo, teşhis k10nektörü |
| F19 | 15A | Gündüz sürüş farları (DRL) |
| F20 | 7.5A | Gösterge paneli, pil tasarrufu, plaka lambası, genel elektr10ik modül |
| F21 | – | Kullanılmamış |
| F22 | 7.5A | Yan ve yan ışıklar (sol) |
| F23 | 7.5A | Yan ve yan ışıklar (sağ) |
| F24 | 20A | Merkezi kilitleme, alarm kornası |
| F25 | 15A | Tehlike ışıkları |
| F26 | 20A | Isıtmalı arka cam |
| F27 | 15A | korna çalmak |
| F28 | 3 A | Batarya, marş |
| F29 | 15A | çakmak |
| F30 | 15A | Ateşleme |
| F31 | 10 A | Işık anahtarı |
| F32 | 7.5A | Isıtmalı dış aynalar |
| F33 | 7.5A | Gösterge paneli |
| F34 | – | Kullanılmamış |
| F35 | 7.5A | Isıtmalı ön koltuklar |
| F36 | 30A | Elektrikli camlar |
| F37 | 3 A | Kilitlenme önleyici fren sistemi (ABS), ESP |
| F38 | 7.5A | Genel elektr10ik modül |
| F39 | 7.5A | hava yastığı |
| F40 | 7.5A | Otomatik şanzıman |
| F41 | – | Kullanılmamış |
| F42 | 30A | Isıtmalı ön cam |
| F43 | 30A | Isıtmalı ön cam |
| F44 | 3 A | Ses sistemi |
| F45 | 15A | Işıkları durdur |
| F46 | 20A | Ön cam silecekleri |
| F47 | 10 A | Arka silecekler |
| F48 | 7.5A | Acil durum ışıkları |
| F49 | 30A | Fan motoru |
| F50 | 20A | Sis farları |
| F51 | 15A | Yardımcı güç çıkışı |
| F52 | 10 A | Sol uzun far |
| F53 | 10 A | Sağ uzun far |
| R1 | 40 | Elektrikli Aynalar |
| R2 | 40 | Isıtmalı ön cam |
| R3 | 70 | Ateşleme |
| R4 | 20 | Kısa huzme |
| R5 | 20 | Yüksek ışın |
| R6 | 20 | Benzin pompası |
| R7 | 40 | Giriş |
| R8 | 40 | Ünite ısıtıcısı) |
| R9 | 20 | Gündüz sürüş farları (DRL) |
| R10 | 20 | Şarj sistemi |
| R11 | 40 | Motor yönetimi, ECU enjeksiy10 sistemi |
| R12 | – | Kullanılmamış |
Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta yerleşimi
| Numara. | amplifikatör | Tanım |
|---|---|---|
| FA | 30 | Yardımcı ısıtıcı |
| 60 | Robotik şanzıman | |
| FC | 60 | Ön ısıtma (dizel) |
| FD | 40 | Klima sistemi |
| EF | 60 | Dış mekan aydınlatması |
| FF | 60 | Rezerv |
| OG | 60 | Motor k10trol sistemleri |
| AH | 60 | Elektrikli camlar |

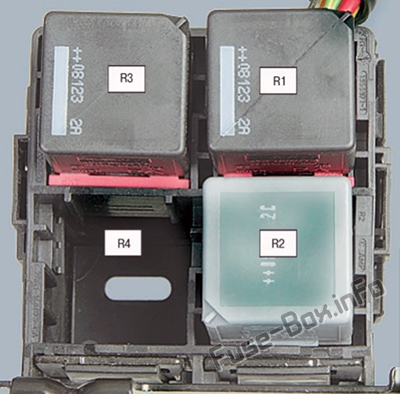

röle kutusu
| Numara. | Tanım |
|---|---|
| R1 | Klima kompresörü kavraması (gaz kelebeği tamamen açıkken devre dışı bırakma) |
| R2 | Motor soğutma fanı (yüksek hız) |
| R3 | Ek ısıtma |
| R4 | Ek ısıtma |
