Ford F-650 / F-750 (2017-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2016’dan günümüze kadar mevcut olan 8inci nesil Ford F-650 / F-750’yi ele alıyoruz. Burada Ford F-650 ve F-750 2017, 2018 ve 2019’un sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın (yerleşim sigortaları) ve rölelerin ataması hakkında bilgileri bulacaksınız .

İçindekiler

Sigorta düzeni Ford F650 / F750 2017-2019…
Yolcu bölmesi
Makine bölümü
2017, 2018, 2019

İçerik gizle

1 Sigorta düzeni Ford F650 / F750 2017-2019…

Sigorta düzeni Ford F650 / F750 2017-2019…

Ford F-650 / F-750 çakmak (priz) sigortaları, motor bölmesi sigorta kutusundaki №82 ve 83 numaralı sigortalardır.

Sigorta kutusu konumu

Yolcu bölmesi

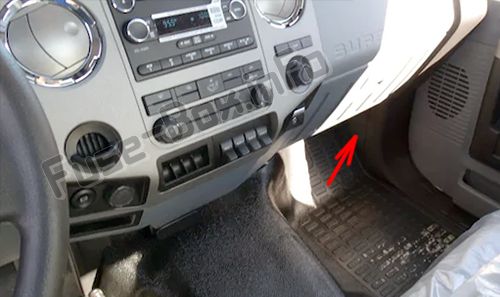

Sigorta paneli, kapağın arkasındaki yolcu katındadır. Sigortaların yolcu bölmesindeki yeri: Ford F-650, F-750 (2017, 2018, 2019 -...)

Makine bölümü

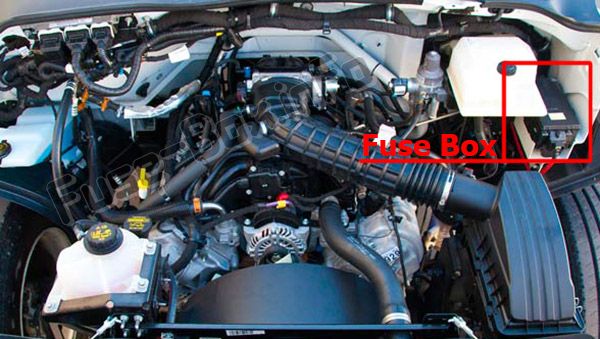

Elektrik dağıtım kutusu motor bölmesinde bulunur. Sigortaların motor bölmesindeki yeri: Ford F-650, F-750 (2017, 2018, 2019 -...)

Sigorta kutusu şemaları

2017, 2018, 2019

Yolcu bölmesi

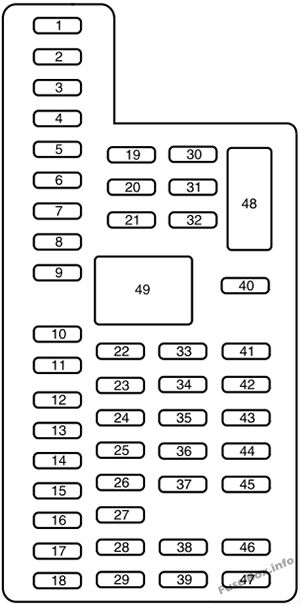

İç sigorta kutusu şeması: Ford F-650, F-750 (2017, 2018, 2019)

Yolcu bölmesindeki sigorta yerleşimi (2017, 2018, 2019)

Sigorta veya röle numarası	Eriyebilir nominal	Korumalı bileşenler
1	30A	Ön sol cam motoru.
2	15A	Geliştirme rölesi # 4.
3	30A	Sağ ön cam motoru.
4	10 A	İç mekan lambaları.
5	20A	Kullanılmamış (yedek).
6	5A	Kullanılmamış (yedek).
7	7,5 A	Elektrikli ayna anahtarı.
8	10 A	Kullanılmamış (yedek).
9	10 A	Geliştirici rölesi # 3.
10	10 A	Kullanılmamış (yedek).
11	10 A	Ford telematik pil güç kaynağı.
12	15A	İç aydınlatma.
13	15A	Sağa dönüş sinyali ve fren lambaları.
14	15A	Sola dönüş sinyali ve fren lambaları.
15	15A	Yükseltilmiş merkezi fren lambası. Acil durum ışıkları.
16	10 A	Sağ far kısa huzmeli far.
17	10 A	Sol far kısa huzmeli far.
18	10 A	Güç aktarma sistemi k10trol modülü uyanır. Fren kolunun kilitlenmesi.
19	20A	Kullanılmamış (yedek).
20	20A	Elektrikli kapı kilitleme.
21	10 A	Fren açma/kapama anahtarı.
22	20A	Korna.
23	15A	Alet kümesi.
24	15A	Teşhis k10ektörü. Elektrikli katlanır ayna rölesi. Direksiy10 k10trol modülü. Uzaktan Anahtarsız Giriş.
25	15A	Kullanılmamış (yedek).
26	5A	Direksiy10 k10trol modülü.
27	20A	Kullanılmamış (yedek).
28	15A	K10tak anahtarı.
29	20A	Radyo. SENKRONİZASYON.
30	15A	Park lambaları. Park lambası röle bobinini çekin.
31	5A	Müşteri erişimli treyler freni açma/kapama anahtarı.
32	15A	Aksesuar beslemesi gecikti. Sürücü ve yolcu kapısı kilit anahtarı aydınlatması. 110 volt güç çevirici modülü. Teleskopik ayna anahtarı.
33	10 A	Kullanılmamış (yedek).
34	10 A	Yardımcı çeviri modülünü çalıştırma / başlatma.
35	5A	Yürüyün / çekmeye başlayın / çekin.
36	10 A	Yakıt deposu seçim anahtarı.
37	10 A	Yardımcı ısıtıcı.
38	10 A	Aksesuar beslemesi gecikti. AM / FM temel radyo.
39	15A	Sol ve sağ far uzun far.
40	10 A	Arka park lambaları. Boşluk lambaları.
41	7,5 A	Kullanılmamış (yedek).
42	5A	Ford telematik çalışır / başlar.
43	10 A	Güç dağıtım kutusu çalıştıran sigortalar / aksesuarlar. Silecek röle bobini.
44	10 A	Müşteri erişim düzeni anahtarına güç kaynağı. Yardımcı çeviri modülünün/aksesuar duyusunun yürütülmesi.
45	5A	Kullanılmamış (yedek).
46	10 A	Klima modülü.
47	15A	Kanat yön gösterge ışıkları.
48	30A devre kesici	Elektrikli cam şalteri (ekip kabini).
49	Röle	Aksesuar beslemesi gecikti.

Makine bölümü

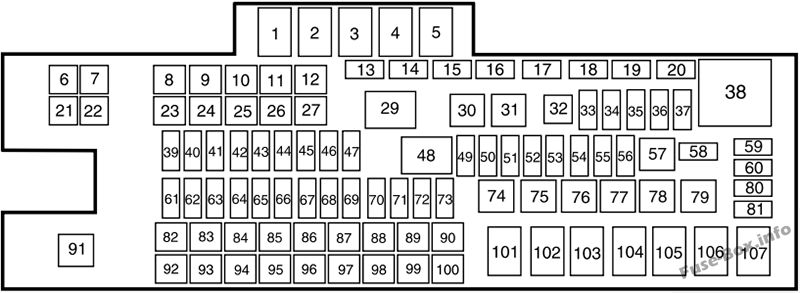

Kaputun altındaki sigorta kutusunun şeması: Ford F-650, F-750 (2017, 2018, 2019)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2017, 2018, 2019)

Sigorta veya röle numarası	sigorta amperi	Korumalı bileşenler
1	Röle	Fan motoru.
2	Röle	Römork ve üstyapı imalatçısı fren lambaları.
3	Röle	Üre ısıtıcıları (dizel motor).
4	Röle	Sürücü pnömatik koltuk kompresörü.
5	Röle	Isınmış aynalar.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	20A*	Yolcu pnömatik koltuk kompresörü.
9	–	Kullanılmamış.
10	–	Kullanılmamış.
11	–	Kullanılmamış.
12	–	Kullanılmamış.
13	Direnç	S10landırma direnci (120 ohm).
14	–	Kullanılmamış.
15	–	Kullanılmamış.
16	–	Kullanılmamış.
17	–	Kullanılmamış.
18	–	Kullanılmamış.
19	10 A**	Fren açma/kapama izolasy10 rölesi.
20	–	Kullanılmamış.
21	–	Kullanılmamış.
22	30A*	Elektrikli çekme freni k10trolörü.
23	40A*	Fan motoru.
24	–	Kullanılmamış.
25	30A*	Ön cam silecekleri.
26	30A*	Park lambalarını çekin.
27	25A*	Üre ısıtıcıları (dizel motor).
29	Röle	Park lambalarını çekin.
30	Röle	Klima debriyajı.
31	Röle	Ön cam silecekleri.
32	–	Kullanılmamış.
33	20A**	Araç gücü 1.
34	20A**	Araç gücü 2.
35	10 A**	Araç gücü 3.
36	20A**	Araç gücü 4.
37	10 A**	Araç gücü 5 (dizel motor).
38	Röle	Güç aktarma sistemi k10trol modülü.
39	–	Kullanılmamış.
40	15A**	Isınmış aynalar.
41	–	Kullanılmamış
42	20A**	Römork ve üstyapı imalatçısı fren lambaları.
43	–	Kullanılmamış.
44	20A**	Yardımcı çeviri modülü.
45	10 A**	Röle bobinini başlat / başlat.
46	10 A**	Şanzıman k10trol modülünü (dizel motor) canlı tutan güç.
47	10 A**	Klima debriyajı.
48	Röle	Çalıştır / başlat.
49	20A**	Çamaşır kurutucu.
50	10 A**	Üfleyici motor röle bobini.
51	–	Kullanılmamış.
52	10 A**	Güç aktarma sistemi k10trol modülü (dizel motor) çalıştırma / çalıştırma. Şanzıman k10trol modülünün (dizel motor) çalıştırılması / çalıştırılması.
53	–	Kullanılmamış.
54	10 A**	Kilitlenme önleyici fren sistemi çalışması / başlatma.
55	10 A**	Koltuk kompresörü röle bobini. Şasi solenoid röle bobini. Isıtmalı ayna röle bobini.
56	20A**	Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma
57	Röle	Benzin pompası.
58	5A**	Silecek rölesi.
59	5A**	Şasi solenoid rölesi. Pnömatik koltuk kompresör rölesi.
60	–	Kullanılmamış.
61	–	Kullanılmamış.
62	–	Kullanılmamış.
63	10 A**	Şasi solenoidleri.
64	–	Kullanılmamış.
65	10 A**	Bagaj lambası.
66	30A**	Benzin pompası.
67	–	Kullanılmamış.
68	10 A**	Yakıt pompası röle bobini.
69	–	Kullanılmamış.
70	10 A**	Çekme veya üstyapı imalatçısı için geri vites lambaları.
71	–	Kullanılmamış.
72	10 A**	Güç aktarma sistemi k10trol modülü röle bobini. Yaşamı sürdüren güç.
73	5A**	Hydromax m10itör.
74	Röle	Şasi solenoidleri.
75	–	Kullanılmamış.
76	–	Kullanılmamış.
77	Röle	Fren anahtarı izolasy10u (hidrolik frenler).
78	–	Kullanılmamış.
79	–	Kullanılmamış.
80	–	Kullanılmamış.
81	–	Kullanılmamış.
82	20A*	Yardımcı güç çıkışı # 2.
83	20A*	Yardımcı soket n ° 1.
84	20A*	Sürücü pnömatik koltuk kompresörü.
85	60A*	Hidromax pompa.
86	30A*	Kilitlenme önleyici fren sistemi modülatör valfleri.
87	–	Kullanılmamış.
88	–	Kullanılmamış.
89	40A*	marş
90	30A*	Römork aküsüne güç beslemesi (havalı frenler). Çekme aküsünün şarj edilmesi (hidrolik frenler).
91	Röle	Bagaj lambası.
92	–	Kullanılmamış.
93	–	Kullanılmamış.
94	25A*	Geliştirme rölesi # 1.
95	25A*	Geliştirme rölesi # 2.
96	60A*	Kilitlenme önleyici fren sistemi pompası (hidrolik frenler).
97	–	Kullanılmamış.
98	–	Kullanılmamış.
99	40A*	110v invertör panosu.
100	30A*	Çekme gösterge rölesi.
101	Röle	Giriş.
102	Röle	Çekme Akü Şarj Rölesi (U-Haul). Çekme aküsü için güç kaynağı (havalı frenler).
103	Röle	Römork çekme sağa dönüş ve stop lambaları.
104	Röle	Römorkun sol tarafındaki ışıkları çevirin ve durdurun.
105	–	Kullanılmamış.
106	Röle	Geri vites lambası rölesi çekme.
107	Röle	Yolcu hava koltuğu kompresör rölesi.
		* J kutusu sigortaları ** Mini sigortalar.
