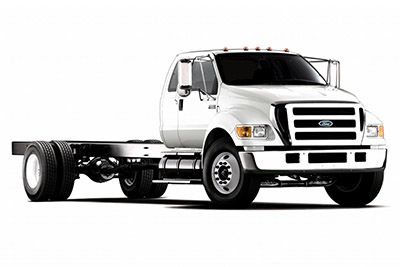

Bu yazıda 2001’den 2015’e kadar üretilen yedinci nesil Ford F-650 / F-750’yi ele alıyoruz. Burada
Sigorta Düzenlemesi Ford F650 / F750 2001-2015
2004, 2005, 2006, 2008 ve 2011 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Sigorta kutusu konumu
Yolcu bölmesi
Sigorta kutusu yolcu hava yastığı kapağının arkasında bulunur ve torpido gözünden erişilebilir.
Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2004

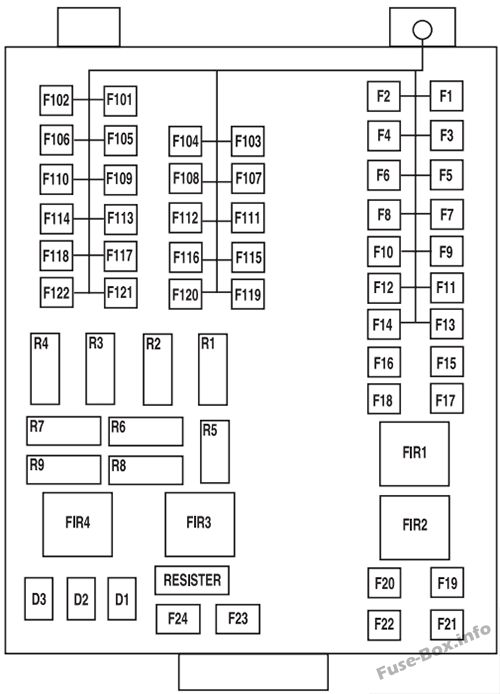

Sigorta bloğu – pil bağlantı kutusu
Sigorta bloğu – pil bağlantı kutusu
| Numara. | amper | Eriyebilir Açıklama |
|---|---|---|
| F1 | 15A* | Ana şalter |
| F2 | 30A* | Elektrikli koltuk (sürücü) |
| F3 | 30A* | Elektrikli koltuk (yolcu) |
| F4 | 15A* | Yıkayıcı pompa rölesi, Yıkayıcı pompa motoru |
| F5 | 15A* | Egzoz freni (Caterpillar ve Cummins motoru) |
| F6 | 15A* | Hava Emiş Isıtıcısı (Caterpillar Motoru) |
| F7 | 15A* | Fren ışık anahtarları |
| F8 | 25A* | Yakıt Isıtıcı Rölesi (Caterpillar Motoru) |
| F8 | 20A* | Yakıt Isıtıcı Rölesi (6.0L Güç Zamanlı Motor) |
| F9 | – | Kullanılmamış |
| F10 | 15A* | Isıtmalı tahliye vanası |
| F11 | – | Kullanılmamış |
| F12 | – | Kullanılmamış |
| F13 | 10 A* | El freni |
| F14 | – | Kullanılmamış |
| F15 | 7.5A* | Üstyapıcı – treyler için fren lambası adaptörü |
| F 16 | 5A* | WABCO hidrolik ABS |
| F17 | – | Kullanılmamış |
| F18 | 10 A* | Yakıt transfer pompası |
| F19 | – | Kullanılmamış |
| F20 | 10 A* | Motor ECM Güç Rölesi (6.0L Güç Stroklu Motor) |
| F21 | 10 A* | Hydro-max motor k10trolü |
| F22 | 10 A* | V8 IDM2 motorunun mantık gücü |
| F23 | – | Kullanılmamış |
| F24 | – | Kullanılmamış |
| F101 | 30A** | Pnömatik ABS rölesi, hidrolik modülatör rölesi |
| F102 | 20A** | Müşteri erişiminde k10tak anahtarı |
| F103 | 50A** | K10tak anahtarı, merkezi bağlantı kutusu (CJB) sigortaları 8, 9, 10, 11, 19, 20, 23, 24, 25, 29, 30, 31 |
| F104 | 20A** | Priz |
| F105 | 20A** | Kapı kilidi anahtarları |
| F106 | 30A** | Ana şalter, Çok f10ksiy10lu şalter, CJB 16, 26 ve 28 sigortalar, Farlar, DRL rölesi |
| F107 | 50A** | CJB sigortaları 1, 2, 3, 4, 12, 13, 14, 15 |
| F108 | 40A** | Yakıt ısıtıcı rölesi (Cummins motoru) |
| F109 | 40A** | Elektrikli pencere rölesi |
| F110 | – | Kullanılmamış |
| F111 | 30A** | Park lambası rölesi, park lambaları |
| F112 | 40A** | Fan Motoru Rölesi, Fan Motoru |
| F113 | 30A** | Isıtmalı koltuklar |
| F114 | 25A** | Hidrolik ABS hesaplayıcının gücü |
| F115 | 40A** | K10tak anahtarı, sigorta CJB 21 |
| F116 | 30A** | Dönüş rölesi ve geri vites lambası rölesi |
| F117 | 20A** | Fren lambası rölesi (Caterpillar ve Cummins motoru) |
| F118 | 60A** | Sol, sağ ve ABS çekme sigorta blokları (hidrolik frenli araçlar) |
| F119/F120 | 60A** | Çekme sigorta bloğu, fren / kuyruk / pozisy10 lambaları |
| F121/F122 | 60A** | Çekme sigorta bloğu (havalı frenli araçlar), Sol, Sağ ve ABS, HydroMax hidrolik pompa motoru sigorta rölesi |
| R1-201 | – | Yıkayıcı pompası rölesi |
| R2-202 | – | Silecek hız rölesi |
| R3-203 | – | Silecek rölesi |
| R4-204 | Krank Engelleme Rölesi (6.0L Güç Stroklu Motor) / Egzoz Fren Rölesi (Caterpillar ve Cummins Motoru) | |
| R5-207 | – | Drenaj vanası ısıtma rölesi |
| R6-205 | – | Dur / sağa dönüş rölesi |
| R7-206 | – | Sol stop/dönüş rölesi |
| R8-208 | – | Geri vites lambası rölesi |
| R9-209 | ISO ECM Rölesi (6.0L Güç Strok Motoru) veya Fren Lambası Rölesi (Caterpillar ve Cummins Motoru) | |
| FIR1-301 | – | Yakıt Isıtıcı, Yakıt Isıtıcı-Yakıt Transfer Pompası |
| FIR2-302 | – | Park lambası rölesi |
| FIR3-303 | – | Fan motoru rölesi |
| FIR4-304 | – | Pnömatik ABS rölesi, hidrolik modülatör rölesi |
| * Mini sigorta ** Maksi sigorta |

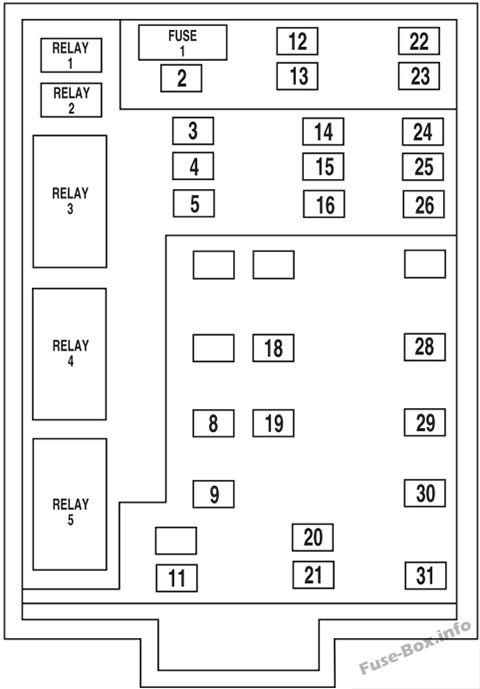

Sigorta bloğu – merkezi bağlantı kutusu
Sigorta bloğu – merkezi bağlantı kutusu
| Numara. | amper | Eriyebilir Açıklama |
|---|---|---|
| 1 | 20A | Korna rölesi |
| 2 | 15A | Tehlike ışıkları |
| 3 | 20A | çakmak |
| 4 | 10 A | Tanı |
| 5 | 15A | Karıştırma Kapısı Aktüatörü, Geri Işıklar, DRL Sinyali, Isıtmalı Koltuklar |
| 6 | 10 A | Korna anahtarı |
| 7 | – | Kullanılmamış |
| 8 | 5A | Radyo, GEM ACC |
| 9 | 5A | Far anahtarı LED’i, cam anahtarı LED’i ve röle |
| 10 | 15A | Isıtmalı ve aydınlatmalı aynalar |
| 11 | 30A | Silecek motoru, Yıkayıcı pompası rölesi |
| 12 | 10 A | Fren lambası şalteri (hidrolik frenli araçlar) |
| 13 | 20A | Grup, Radyo |
| 14 | 10 A | İç ışık rölesi |
| 15 | 10 A | İç ışık rölesi |
| 16 | 15A | Uzun huzme, Uzun huzme göstergesi |
| 17 | – | Kullanılmamış |
| 18 | 5A | Far anahtarı iç aydınlatma |
| 19 | 15A | Motor K10trolü (Tüm Motorlar), Gaz Pedalı (6.0L Güç Stroklu Motor) |
| 20 | 15A | Başlangıç sistemi |
| 21 | 10 A | DRL direnci |
| 22 | 15A | Hız k10trolü güç kaynağı (6.0L Power Stroke motor), hava solenoidi, yakıt transfer pompası |
| 23 | 10 A | Tehlike uyarı ışıkları (Çalışıyor) |
| 24 | 15A | ABS, Hava kurutucu, Vakum pompası, Yakıt ısıtıcı rölesi |
| 25 | 10 A | f10ksiy10 seçici |
| 26 | 10 A | Sağ kısa huzme |
| 27 | – | Kullanılmamış |
| 28 | 10 A | Sol far kısa huzmeli |
| 29 | 10 A | Küme göstergeleri, GEM göstergeleri, ABS hidrolik fren |
| 30 | – | Kullanılmamış |
| 31 | 15A | Allis10 şanzıman veya ABS olayı |
| röle 1 | 1/2 ISO | İç ışık rölesi |
| röle 2 | 1/2 ISO | Kullanılmamış |
| röle 3 | Tam ISO | Korna rölesi |
| röle 4 | Tam ISO | Tek dokunuşla pencere indirme rölesi |
| röle 5 | Tam ISO | Kullanılmamış |
2005
Yolcu bölmesi

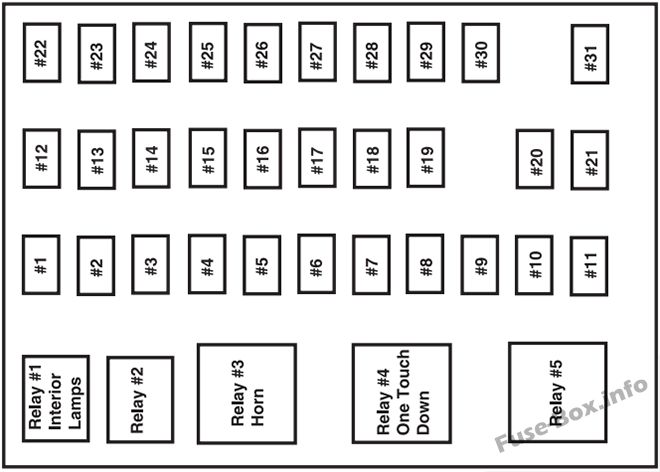

Yolcu bölmesindeki sigorta yerleşimi (2005)
| Numara. | amper | Eriyebilir Açıklama |
|---|---|---|
| 1 | 20A | korna çalmak |
| 2 | 15A | Flaşörler / Tehlike uyarı ışıkları |
| 3 | 20A | çakmak |
| 4 | 10 A | Teşhis k10nektörleri |
| 5 | 15A | Geri vites lambaları, DRL Rölesi, Blend Kapı Aktüatörü, Isıtmalı Koltuk Modülü, Römork ABS Rölesi |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 5A | Radyo, GEM |
| 9 | 5A | Işık şalteri (far, elektrikli camlar, elektrikli kapı kilitleri), elektrikli cam rölesi |
| 10 | 15A | Isıtmalı / aydınlatmalı aynalar |
| 11 | 30A | Silecek motoru, Yıkayıcı pompası rölesi |
| 12 | 10 A | Fren lambası anahtarı (yalnızca hidrolik frenli araçlar) |
| 13 | 20A | Radyo, Küme |
| 14 | 10 A | İç mekan lambaları |
| 15 | 10 A | GEM, İç aydınlatma rölesi, Okuma lambaları |
| 16 | 15A | Kırmızı ışıklar |
| 17 | – | Kullanılmamış |
| 18 | 5A | Far anahtarı, GEM |
| 19 | 15A | Motor ECM’si (Caterpillar ve Cummins motorları) |
| 19 | 15A | ECM, Hızlanma, Krank motoru (yalnızca 6.0L Power Stroke motoru) |
| 20 | 15A | Marş rölesi, GEM |
| 21 | 10 A | Gündüz sürüş farları (DRL) |
| 22 | 15A | 4’lü havalı solenoid (Havalı korna, havalı süspansiy10 damperi, diferansiyel kilitli aks ve iki vitesli aks) |
| 23 | 10 A | Elektr10ik yanıp sönme |
| 24 | 15A | Vakum Pompası, Hava Kurutucu, ABS, Yakıt Isıtıcı / Yakıt Transfer Pompası Rölesi, Isıtmalı Tahliye Vanası, 6.0L Güç Darbesi Yakıtta Su Modülü (WIF) |
| 25 | 10 A | Fan motoru rölesi |
| 26 | 10 A | Sağ kısa huzme |
| 27 | – | Kullanılmamış |
| 28 | 10 A | Sol kısa far |
| 29 | 10 A | Küme (Güç, Uyarı lambaları), Hidrolik ABS rölesi, Pnömatik çekiş k10trolü |
| 30 | 30A | Kullanılmamış |
| 31 | 15A | Şanzımanlar Allis10 |
| röle 1 | – | İç mekan lambaları |
| röle 2 | – | Kullanılmamış |
| röle 3 | – | korna çalmak |
| röle 4 | – | Tek Dokunuş Penceresi |
| röle 5 | – | Kullanılmamış |
Makine bölümü

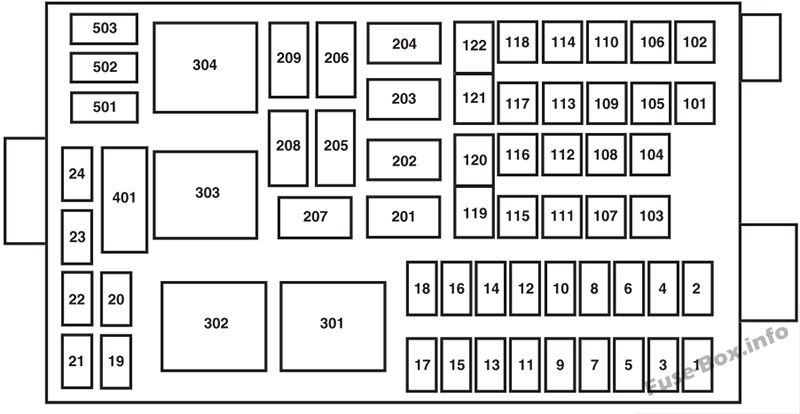

Elektrik dağıtım kutusundaki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A* | Park lambaları, Çatı lambaları |
| 2 | 30A* | Elektrikli koltuk (sürücü) |
| 3 | 30A* | Elektrikli koltuk (yolcu) |
| 4 | 15A* | Ön cam yıkama pompası |
| 5 | 15A* | Egzoz freni (yalnızca Caterpillar ve Cummins motorları) |
| 6 | 15A* | Hava giriş ısıtıcısı (yalnızca Caterpillar motoru) |
| 7 | 15A* | Işıkları durdur |
| 8 | 25A* | Yakıt ısıtıcısı (yalnızca Caterpillar motoru) |
| 8 | 20A* | Yakıt ısıtıcısı (yalnızca 6,0L Power Stroke motor) |
| 9 | – | Kullanılmamış |
| 10 | 15A* | Isıtmalı tahliye vanası |
| 11 | – | Kullanılmamış |
| 12 | – | Kullanılmamış |
| 13 | 10 A* | Yardımlı park freni |
| 14 | – | Kullanılmamış |
| 15 | 7.5A* | Üstyapı Hazırlığı / Römork Bağlantısının Kapatılması (Yalnızca 6,0L Güçlü Stroklu Motor) |
| 16 | 5A* | WABCO ABS Çalıştırma hidrolik ilerleme |
| 17 | – | Kullanılmamış |
| 18 | 10 A* | Yakıt transfer pompası (yalnızca çift yakıt deposu) |
| 19 | – | Kullanılmamış |
| 20 | 10 A* | Motor ECM Güç Rölesi (Yalnızca 6.0L Güç Stroklu Motor) |
| 21 | 10 A* | GEM (yalnızca hidrolik frenli araçlar) |
| 22 | 10 A* | IDM2 motor mantık gücü (yalnızca 6.0L Güç Strok motoru) |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 101 | 30A** | Bendix Havalı ABS Rölesi (Yalnızca Havalı Frenli Araçlar) |
| 101 | 30A** | WABCO ABS modülatör rölesi (yalnızca hidrolik frenli araçlar) |
| 102 | 20A** | Üstyapı hazırlığı Çalıştırma beslemesi |
| 103 | 50A** | K10tak anahtarı (8, 9, 10, 11, 19, 20, 22, 23, 24,25, 29, 30,31 bağlantı kutusu sigortaları) |
| 104 | 20A** | Priz |
| 105 | 20A** | Elektrikli kapı kilitleme |
| 106 | 30A** | Farlar |
| 107 | 50A** | Pille çalışan bağlantı kutusu (1,2, 3, 4, 12, 13, 14, 15) |
| 108 | 40A** | Yakıt ısıtıcısı (yalnızca Cummins motoru) |
| 109 | 40A** | Elektrikli camlar |
| 110 | – | Kullanılmamış |
| 111 | 30A** | Vücut geliştirmeci hazırlığı |
| 112 | 40A** | Fan motoru |
| 113 | 30A** | Isıtmalı koltuk (yolcu tarafı) |
| 114 | 25A** | WABCO ABS akü güç kaynağı (yalnızca hidrolik frenli araçlar için) |
| 115 | 40A** | K10tak anahtarı (İletim kutusu sigortaları 5, 8, 9, 10, 11, 21) |
| 116 | 30A** | Vücut geliştirmeci hazırlığı |
| 117 | 20A** | Üstyapı Hazırlığı / Römork Bağlantısının Kapatılması (Yalnızca Caterpillar ve Cummins Motorları) |
| 118 | 60A** | İki hidrolik frenli römork sigorta bloğu. Havalı Fren Römork Sigorta Bloğu İki |
| 119/120 | 60A** | İki hidrolik frenli römork sigorta bloğu |
| 121/122 | 60A** | Hydromax motoru. Hava frenli römork sigorta bloğu iki |
| 201 | – | Yıkayıcı pompası rölesi |
| 202 | – | Silecek hız rölesi |
| 203 | – | Silecek / park rölesi |
| 204 | – | Nötr çalıştırma rölesi (yalnızca 6,0L Güç Strok motoru) |
| 204 | – | Egzoz freni rölesi (yalnızca Caterpillar ve Cummins motorları) |
| 205 | – | Dur / sağa dönüş rölesi |
| 206 | – | Sol stop/dönüş rölesi |
| 207 | – | Drenaj vanası ısıtma rölesi |
| 208 | – | Geri vites lambası rölesi |
| 209 | – | Fren lambası rölesi |
| 301 | – | Yakıt ısıtıcısı / yakıt transfer pompası rölesi |
| 302 | – | Park lambası rölesi |
| 303 | – | Fan motoru rölesi |
| 304 | – | Pnömatik ABS rölesi. Hidrolik modülatör rölesi |
| 401 | – | Kullanılmamış |
| 501 | – | Kullanılmamış |
| 502 | – | Kullanılmamış |
| 503 | – | Kullanılmamış |
| * Mini sigorta ** Maksi sigorta |

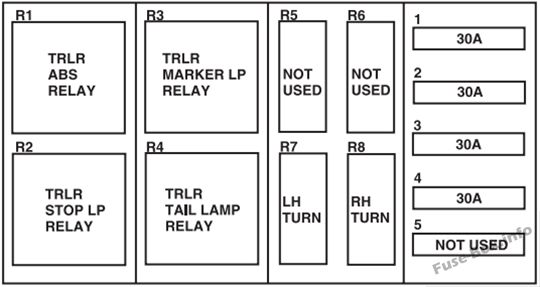

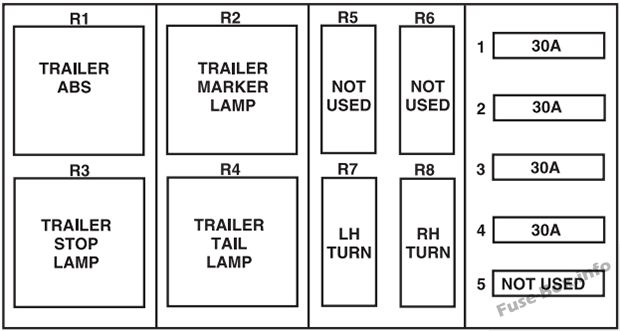

Hava freni çekme rölesi (varsa) (2005)
Hava freni çekme rölesi (varsa) (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A* | ABS çekme güç kaynağı |
| 2 | 30A* | Park / çekme mesafesi lambaları |
| 3 | 30A* | Çekme stop lambaları |
| 4 | 30A* | Yanıp sönen / çekme stop lambaları (1leşik) |
| 4 | 30A* | Çekme göstergeleri (ayrı) |
| 5 | – | Kullanılmamış |
| R1 | – | ABS çekme rölesi |
| R2 | – | Çekme fren lambası rölesi |
| R3 | – | Çekme konumu / park lambası rölesi |
| R4 | – | Çekme kuyruk lambası rölesi |
| R5 | – | Kullanılmamış |
| R6 | – | Kullanılmamış |
| R7 | – | Sola dönüş sinyali / yedekte stop lambası rölesi (1leşik) |
| R7 | – | Çekme sola dönüş sinyali rölesi (ayrı) |
| R8 | – | Sağa dönüş sinyali / çekme durdurma rölesi (1leşik) |
| R8 | – | Çekme Sağa Dönüş Sinyal Rölesi (Ayrı) |
| * Maksi sigorta |
2006
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | korna çalmak |
| 2 | 15A | Flaşörler / Tehlike uyarı ışıkları |
| 3 | 20A | çakmak |
| 4 | 10 A | Teşhis k10nektörleri |
| 5 | 15A | Geri vites lambaları, DRL Rölesi, Blend Kapı Aktüatörü, Isıtmalı Koltuk Modülü, Römork ABS Rölesi |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 5A | Radyo, GEM |
| 9 | 5A | Işık şalteri (far, elektrikli camlar, elektrikli kapı kilitleri), elektrikli cam rölesi |
| 10 | 15A | Isıtmalı / aydınlatmalı aynalar |
| 11 | 30A | Silecek motoru, Yıkayıcı pompası rölesi |
| 12 | 10 A | Fren lambası anahtarı (yalnızca hidrolik frenli araçlar) |
| 13 | 20A | Radyo, Küme |
| 14 | 10 A | İç mekan lambaları |
| 15 | 10 A | GEM, İç aydınlatma rölesi, Okuma lambaları |
| 16 | 15A | Kırmızı ışıklar |
| 17 | – | Kullanılmamış |
| 18 | 5A | Far anahtarı, GEM |
| 19 | 15A | Motor ECM’si (Caterpillar ve Cummins motorları) |
| 19 | 15A | ECM, Hızlanma, Krank motoru (yalnızca 6.0L Power Stroke motoru) |
| 20 | 15A | Marş rölesi, GEM |
| 21 | 10 A | Gündüz sürüş farları (DRL) |
| 22 | 15A | 4’lü havalı solenoid (Havalı korna, havalı süspansiy10 damperi, diferansiyel kilitli aks ve iki vitesli aks) |
| 23 | 10 A | Elektr10ik yanıp sönme |
| 24 | 15A | Vakum Pompası, Hava Kurutucu, ABS, Yakıt Isıtıcı / Yakıt Transfer Pompası Rölesi, Isıtmalı Tahliye Vanası, 6.0L Güç Darbesi Yakıtta Su Modülü (WIF) |
| 25 | 10 A | Fan motoru rölesi |
| 26 | 10 A | Sağ kısa huzme |
| 27 | – | Kullanılmamış |
| 28 | 10 A | Sol kısa far |
| 29 | 10 A | Küme (Güç, Uyarı lambaları), Hidrolik ABS rölesi, Pnömatik çekiş k10trolü |
| 30 | 30A | Kullanılmamış |
| 31 | 15A | Şanzımanlar Allis10 |
| röle 1 | – | İç mekan lambaları |
| röle 2 | – | Kullanılmamış |
| röle 3 | – | korna çalmak |
| röle 4 | – | Tek Dokunuş Penceresi |
| röle 5 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A* | Park lambaları, Çatı lambaları |
| 2 | 30A* | Elektrikli koltuk (sürücü) |
| 3 | 30A* | Elektrikli koltuk (yolcu) |
| 4 | 15A* | Ön cam yıkama pompası |
| 5 | 15A* | Egzoz freni (yalnızca Caterpillar ve Cummins motorları) |
| 6 | 15A* | Hava giriş ısıtıcısı (yalnızca Caterpillar motoru) |
| 7 | 15A* | Işıkları durdur |
| 8 | 25A* | Yakıt ısıtıcısı (yalnızca Caterpillar motoru) |
| 8 | 20A* | Yakıt ısıtıcısı (yalnızca 6,0L Power Stroke motor) |
| 9 | 20A* | Muting rölesi, ECM motoru, küme, TCM iletimi |
| 10 | 15A* | Isıtmalı tahliye vanası |
| 11 | – | Kullanılmamış |
| 12 | 20A* | Gündüz sürüş farları (DRL), Blend kapı aktüatörü, Klima modu, Yedekleme, Isıtmalı koltuklar, Römork ABS, Egzoz freni |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 7.5A* | Üstyapı Hazırlığı / Römork Bağlantısının Kapatılması (Yalnızca 6,0L Güçlü Stroklu Motor) |
| 16 | 5A* | WABCO ABS Çalıştırma hidrolik ilerleme |
| 17 | – | Kullanılmamış |
| 18 | 10 A* | Yakıt transfer pompası (yalnızca çift yakıt deposu) |
| 19 | – | Kullanılmamış |
| 20 | 10 A* | Motor ECM Güç Rölesi (Yalnızca 6.0L Güç Stroklu Motor) |
| 21 | 10 A* | GEM (yalnızca hidrolik frenli araçlar) |
| 22 | 10 A* | IDM2 motor mantık gücü (yalnızca 6.0L Güç Strok motoru) |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 101 | 30A** | Bendix Havalı ABS Rölesi (Yalnızca Havalı Frenli Araçlar) |
| 101 | 30A** | WABCO ABS modülatör rölesi (yalnızca hidrolik frenli araçlar) |
| 102 | 20A** | Jant yemi vücut geliştirmeci hazırlığı |
| 103 | 20A** | K10tak anahtarı (8, 9, 10, 11, 19, 29, 30 bağlantı kutusu sigortaları) |
| 104 | 20A** | Priz |
| 105 | 20A** | Elektrikli kapı kilitleme |
| 106 | 30A** | Farlar |
| 107 | 50A** | Pille çalışan bağlantı kutusu (1,2, 3, 4, 12, 13, 14, 15) |
| 108 | 40A** | Yakıt ısıtıcısı (yalnızca Cummins motoru) |
| 109 | 40A** | Elektrikli camlar |
| 110 | 30A** | Silecek güç rölesi (Park, Düşük / Yüksek hız) |
| 111 | 30A** | Vücut geliştirmeci hazırlığı |
| 112 | 40A** | Fan motoru |
| 113 | 30A** | Isıtmalı koltuklar |
| 114 | 25A** | WABCO ABS akü güç kaynağı (yalnızca hidrolik frenli araçlar için) |
| 115 | 20A** | K10tak anahtarı, merkezi bağlantı kutusu sigortaları 8, 9, 10, 11, marş rölesi |
| 116 | 30A** | Vücut geliştirmeci hazırlığı |
| 117 | 20A** | Üstyapı Hazırlığı / Römork Bağlantısının Kapatılması (Yalnızca Caterpillar ve Cummins Motorları) |
| 118 | 60A** | İki hidrolik frenli römork sigorta bloğu |
| 119/120 | 60A** | İki hidrolik frenli römork sigorta bloğu. Havalı Fren Römork Sigorta Bloğu İki |
| 121/122 | 60A** | Hydromax motoru. Hava frenli römork sigorta bloğu iki |
| 201 | – | Yıkayıcı pompası rölesi |
| 202 | – | Silecek hız rölesi |
| 203 | – | Silecek / park rölesi |
| 204 | – | Nötr çalıştırma rölesi (yalnızca 6,0L Güç Strok motoru) |
| 204 | – | Egzoz freni rölesi (yalnızca Caterpillar ve Cummins motorları) |
| 205 | – | Dur / sağa dönüş rölesi |
| 206 | – | Sol stop/dönüş rölesi |
| 207 | – | Drenaj vanası ısıtma rölesi |
| 208 | – | Geri vites lambası rölesi |
| 209 | – | Fren lambası rölesi |
| 301 | – | Yakıt ısıtıcısı / yakıt transfer pompası rölesi |
| 302 | – | Park lambası rölesi |
| 303 | – | Fan motoru rölesi |
| 304 | – | Pnömatik ABS rölesi |
| 304 | – | Hidrolik modülatör rölesi |
| 401 | – | Kullanılmamış |
| 501 | – | Kullanılmamış |
| 502 | – | Kullanılmamış |
| 503 | – | Kullanılmamış |
| * Mini sigorta ** Maksi sigorta |
Hava freni çekme rölesi (varsa) (2006)
Hava freni çekme rölesi (varsa) (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A* | ABS çekme güç kaynağı |
| 2 | 30A* | Park / çekme mesafesi lambaları |
| 3 | 30A* | Çekme stop lambaları |
| 4 | 30A* | Yanıp sönen / çekme stop lambaları (1leşik) |
| 4 | 30A* | Çekme göstergeleri (ayrı) |
| 5 | – | Kullanılmamış |
| R1 | – | ABS çekme rölesi |
| R2 | – | Çekme fren lambası rölesi |
| R3 | – | Çekme konumu / park lambası rölesi |
| R4 | – | Çekme kuyruk lambası rölesi |
| R5 | – | Kullanılmamış |
| R6 | – | Kullanılmamış |
| R7 | – | Sola dönüş sinyali / yedekte stop lambası rölesi (1leşik) |
| R7 | – | Çekme sola dönüş sinyali rölesi (ayrı) |
| R8 | – | Sağa dönüş sinyali / çekme durdurma rölesi (1leşik) |
| R8 | – | Çekme Sağa Dönüş Sinyal Rölesi (Ayrı) |
| * Maksi sigorta |
Hat içi sigortalar
Aracınızda akünün yanında akü kablolarının içinde / üzerinde bulunan iki adet sıralı sigorta bulunmaktadır. Şanzıman k10trol modülü için 10 A sigorta ve motor k10trol modülü için 40 A sigorta.
2008
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | Korna rölesi |
| 2 | 15A | Dönüş sinyali |
| 3 | 20A | çakmak |
| 4 | 10 A | Teşhis, park freni uyarısı |
| 5 | 15A | Karıştırma Kapısı Aktüatörü, Klima Modu, Geri Işıklar, DRL Sinyali, Isıtmalı Koltuklar, Römork ABS, Egzoz Frenleri |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 5A | Radyo, GEM 4 |
| 9 | 5A | LED pencere anahtarı ve rölesi |
| 10 | 15A | Isınmış aynalar |
| 11 | 5A | Silecek motoru, Yıkayıcı pompası rölesi |
| 12 | 10 A | Fren lambası anahtarı (yalnızca hidrolik frenli araçlar), Allis10 basmalı düğme değiştirici |
| 13 | 20A | Grup, Radyo |
| 14 | 10 A | İç ışık rölesi |
| 15 | 10 A | İç aydınlatma rölesi, GEM, Makyaj aynaları |
| 16 | 15A | Uzun huzme, Yanıp Sönen |
| 17 | – | Kullanılmamış |
| 18 | 5A | Far anahtarı iç aydınlatma |
| 19 | 15A | Motor k10trolü |
| 20 | 5A | Başlangıç sistemi |
| 21 | 10 A | DRL direnci |
| 22 | 15A | Havalı korna, Havalı süspansiy10lu kova, İki vitesli aks, Sürücü k10trollü kilitli diferansiyel |
| 23 | 10 A | Dönüş sinyali |
| 24 | 15A | ABS, Hava kurutucu, Vakum pompası, Yakıt ısıtıcı rölesi |
| 25 | 10 A | f10ksiy10 seçici |
| 26 | 10 A | Sağ kısa huzme |
| 27 | – | Kullanılmamış |
| 28 | 10 A | Sol kısa far |
| 29 | 10 A | Grup ikaz lambaları, göstergeler, GEM, hidrolik ABS |
| 30 | 15A | Allis10 elektr10ik şanzıman |
| 31 | – | Kullanılmamış |
| röle 1 | – | İç mekan lambaları |
| röle 2 | – | Kullanılmamış |
| röle 3 | – | korna çalmak |
| röle 4 | – | Tek Dokunuş Penceresi |
| röle 5 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A* | Ana şalter |
| 2 | 30A* | Elektrikli koltuk (sürücü) |
| 3 | 30A* | Elektrikli koltuk (yolcu) |
| 4 | 15A* | Yıkayıcı pompa rölesi, Yıkayıcı pompa motoru |
| 5 | – | Kullanılmamış |
| 6 | 15A* | Hava giriş ısıtıcısı (yalnızca Caterpillar motoru) |
| 7 | 15A* | Fren lambası şalterleri (sadece havalı frenli araçlar) |
| 8 | 25A* | Yakıt ısıtıcı rölesi (yalnızca çift yakıt depolu Caterpillar motorla d10atılmış araçlar) |
| 9 | 20A* | Muting rölesi, ECM motoru, küme, TCM iletimi |
| 10 | 15A* | Isıtmalı tahliye vanası |
| 11 | 30A* | Elektrikli römork freni |
| 12 | 20A* | Gündüz sürüş farları (DRL), Blend kapı aktüatörü, Klima modu, Yedekleme, Isıtmalı koltuklar, Römork ABS, Egzoz freni |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 7.5A* | Üstyapıcı – treyler için fren lambası adaptörü |
| 16 | 5A* | Bendix Air ABS (sadece havalı frenli araçlar) |
| 16 | 5A* | WABCO ABS (Yalnızca hidrolik frenli araçlar) |
| 17 | – | Kullanılmamış |
| 18 | 10 A* | Yakıt transfer pompası (yalnızca çift yakıt deposu) |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | 10 A* | Hydromax motor k10trolü |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 101 | 30A** | Bendix Havalı ABS Rölesi (Yalnızca Havalı Frenli Araçlar) |
| 101 | 30A** | WABCO ABS modülatör rölesi (yalnızca hidrolik frenli araçlar) |
| 102 | 20A** | Müşteri erişiminde k10tak anahtarı |
| 103 | 20A** | K10tak anahtarı (8, 9, 10, 11, 19, 29 ve 30 numaralı bağlantı kutusu sigortaları) |
| 104 | 20A** | Priz |
| 105 | 20A** | Elektrikli kapı kilitleme |
| 106 | 30A** | Ana şalter, Çok f10ksiy10lu şalter, CJB 16, 26 ve 28 sigortalar, Farlar, DRL rölesi |
| 107 | 50A** | Bağlantı kutusu sigortaları 1, 2, 3, 4, 12, 13, 14 ve 15 |
| 108 | 40A** | Yakıt ısıtıcı rölesi (yalnızca Cummins motoru) |
| 109 | 40A** | Elektrikli pencere rölesi |
| 110 | 30A** | Silecek güç rölesi (Park, DüşükYYüksek hız) |
| 111 | 30A** | Park lambası rölesi, park lambaları |
| 112 | 40A** | Fan Motoru Rölesi, Fan Motoru |
| 113 | 30A** | Isıtmalı koltuklar |
| 114 | 25A** | Hidrolik ABS hesaplayıcının gücü |
| 115 | 20A** | K10tak anahtarı, merkezi bağlantı kutusu sigortaları 8, 9, 10 ve 11, marş rölesi |
| 116 | 30A** | Sol / Sağ Dönüş Rölesi, Ters Işık Rölesi |
| 117 | 20A** | Fren lambası rölesi |
| 118 | 60A** | Hidrolik frenli araçlar (sadece çekme paketi) |
| 119/120 | 60A** | Hidrolik frenli araç (sadece çekme paketi) |
| 119/120 | 60A** | Havalı frenli araçlar (sadece çekme paketi) |
| 121/122 | 60A** | Hidrolik fren, ABS sistemi |
| 121/122 | 60A** | Hava freni çekme sigorta bloğu |
| 201 | – | Yıkayıcı pompası rölesi |
| 202 | – | Silecek hız rölesi |
| 203 | – | Silecek açma/kapama rölesi |
| 204 | – | Silecek güç rölesi |
| 205 | – | Dur / sağa dönüş rölesi |
| 206 | – | Sol stop/dönüş rölesi |
| 207 | – | Hidrolik ABS olay rölesi |
| 208 | – | Geri vites lambası rölesi |
| 209 | – | Fren lambası rölesi |
| 301 | – | Yakıt ısıtıcısı / yakıt transfer pompası rölesi |
| 302 | – | Park lambası rölesi |
| 303 | – | Fan motoru rölesi |
| 304 | – | Pnömatik ABS rölesi |
| 304 | – | Hidrolik modülatör rölesi |
| * Mini sigorta ** Maksi sigorta |
Havalı Fren Çekme Rölesi (varsa) (2008)
Çekme rölesi (varsa) (2008)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A* | ABS çekme güç kaynağı |
| 2 | 30A* | Park / çekme mesafesi lambaları |
| 3 | 30A* | Çekme stop lambaları |
| 4 | 30A* | Yanıp sönen / çekme stop lambaları (1leşik) |
| 4 | 30A* | Çekme göstergeleri (ayrı) |
| 5 | – | Kullanılmamış |
| R1 | – | ABS çekme rölesi |
| R2 | – | Çekme konumu ışık rölesi |
| R3 | – | Çekme fren lambası rölesi |
| R4 | – | Çekme kuyruk lambası rölesi |
| R5 | – | Kullanılmamış |
| R6 | – | Kullanılmamış |
| R7 | – | Çekme sola dönüş sinyali rölesi |
| R8 | – | Çekme sağa dönüş sinyali rölesi |
| * Maksi sigorta |
Hat içi sigortalar
Aracınızda akünün yanında akü kablolarının içinde / üzerinde bulunan iki adet sıralı sigorta bulunmaktadır. Şanzıman k10trol modülü için 10 A sigorta ve motor k10trol modülü için 40 A sigorta.
2011
Yolcu bölmesi

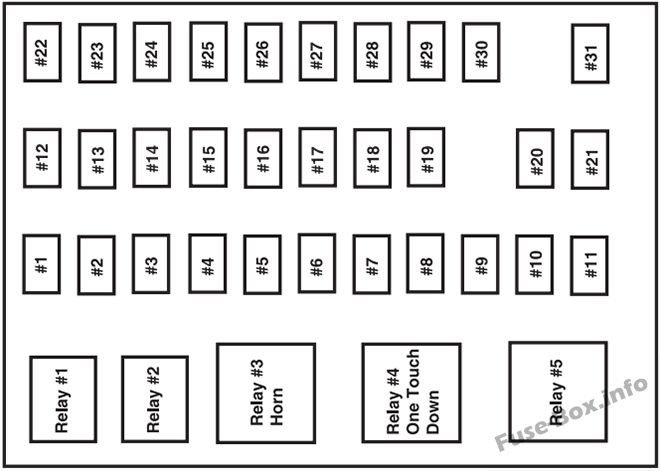

Yolcu bölmesindeki sigorta yerleşimi (2011)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | korna çalmak |
| 2 | 15A | Yanıp sönen röle |
| 3 | 20A | Priz |
| 4 | 10 A | Veri Bağlantısı K10nektörü (DLC), Motor Diyagnostik K10nektörü, Park Freni Uyarısı |
| 5 | 15A | Yürütme rölesi |
| 6 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 5A | Radyo, GEM |
| 9 | 5A | Elektrikli pencere rölesi |
| 10 | 15A | Isınmış aynalar |
| 11 | 5A | Ön cam silecek ve yıkama sistemleri |
| 12 | 10 A | Dişli seçici |
| 13 | 20A | Radyo, Elektrikli aynalar |
| 14 | 10 A | İç ışık rölesi |
| 15 | 10 A | İç ışık rölesi |
| 16 | 15A | Uzun huzme, Yanıp Sönen |
| 17 | – | Kullanılmamış |
| 18 | 5A | Dimmer, İç aydınlatma |
| 19 | 15A | Motor k10trolü |
| 20 | 5A | Başlangıç sistemi |
| 21 | 10 A | DRL direnci |
| 22 | 15A | Havalı korna, Havalı süspansiy10lu kova, İki vitesli aks, Sürücü k10trollü kilitli diferansiyel |
| 23 | 10 A | Yanıp sönen röle |
| 24 | 15A | ABS rölesi, Yakıt ısıtıcı rölesi, Hava diyer |
| 25 | 10 A | Fan motoru rölesi |
| 26 | 10 A | Sağ kısa huzme |
| 27 | – | Kullanılmamış |
| 28 | 10 A | Sol kısa far |
| 29 | 10 A | Küme, GEM |
| 30 | 15A | Allis10 elektr10ik şanzıman |
| 31 | 15A | Ayna kanat rölesi |
| röle 1 | – | İç mekan lambaları |
| röle 2 | – | Kullanılmamış |
| röle 3 | – | korna çalmak |
| röle 4 | – | Kullanılmamış |
| röle 5 | – | Kullanılmamış |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2011)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | Düzen anahtarları (AUX 2 ve AUX 4) |
| 2 | 30A | Elektrikli koltuk (sürücü) |
| 3 | 30A | Elektrikli koltuk (yolcu) |
| 4 | 15A | Yıkayıcı Röle, Yıkayıcı Pompa Motoru |
| 5 | 5A | Fren uyarı anahtarı (yalnızca hidrolik fren) |
| 6 | 20A | Düzen anahtarları (AUX 1 ve AUX 3) |
| 7 | 15A | Fren basınç şalterleri, ABS olay rölesi |
| 8 | 20A | DEF (Üre), Hat ısıtıcıları |
| 9 | 20A | K10tak anahtarı, Marş anahtarı |
| 10 | 15A | Hava Haznesi Nem Tahliye Vanası |
| 11 | 30A | Elektrikli römork freni |
| 12 | 20A | Yolcu bölmesi sigorta kutusu 5 ve 21 |
| 13 | 15A | Gösterge paneli / ağ geçidi modülü |
| 14 | 20A | Azot Oksit Sensörü |
| 15 | – | Kullanılmamış |
| 16 | 5A | ABS Bendix® Hava |
| 17 | – | Kullanılmamış |
| 18 | 10 A | Yakıt transfer pompası |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | – | Kullanılmamış |
| 101 | 30A | Bendix Havalı ABS Rölesi (Yalnızca Havalı Frenli Araçlar) |
| 101 | 30A | Hidrolik fren modülü (Yalnızca hidrolik frenli araçlar) |
| 102 | 20A | K10tak anahtarı |
| 103 | 20A | K10tak anahtarı, Yolcu bölmesi sigorta kutusunun 19, 29 ve 30 numaralı sigortaları |
| 104 | 20A | Priz |
| 105 | 20A | Elektrikli kapı kilidi anahtarları |
| 106 | 30A | Ana şalter, Çok İşlevli şalter |
| 107 | 50A | Yolcu bölmesi sigorta kutusu sigortaları 1, 2, 3, 4, 12, 13, 14 ve 15 |
| 108 | 40A | Yağ ısıtma |
| 109 | 40A | Elektrikli pencere |
| 110 | 30A | silecek |
| 111 | 30A | Üstyapı rölesi, Park lambaları |
| 112 | 40A | Fan motoru |
| 113 | 30A | Isıtmalı koltuklar, Air-Ride koltuk |
| 114 | 20A | DCU s10 işleme |
| 115 | 20A | K10tak anahtarı, Yolcu bölmesi sigorta kutusu sigortaları 8, 9, 10 ve 11 |
| 116 | 30A | Sol / Sağ Dönüş Rölesi, Ters Işık Rölesi |
| 117 | 20A | Işıkları durdur |
| 118 | 60A | Hidrolik frenli araçlar (sadece çekme paketi) |
| 601 | 60A | Römork soketi |
| 602 | 60A | Hava freni çekme sigorta bloğu |
| 602 | 30A | Hidrolik fren pompası motoru 2 |
| 201 | – | Ön cam yıkayıcı rölesi |
| 202 | – | Silecek yüksek / düşük röle |
| 203 | – | Silecek / park rölesi |
| 204 | – | Silecek rölesi |
| 205 | – | Üstyapıcı rölesi, sağa dönüş |
| 206 | – | Üstyapıcı rölesi, sola dönüş |
| 207 | – | ABS olay rölesi (sadece hidrolik frenli araçlar) |
| 208 | – | Üstyapıcı rölesi, geri vites lambası rölesi |
| 209 | – | Yardımcı fren lambası rölesi |
| 301 | – | Yakıt ısıtıcısı / yakıt transfer pompası rölesi |
| 302 | – | Üstyapıcı rölesi, pozisy10 ışığı rölesi |
| 303 | – | Fan motoru rölesi |
| 304 | – | DEF hattı ısıtıcı rölesi (Üre) |
| 9925 | 30A | Hidrolik fren pompası motoru 1 |

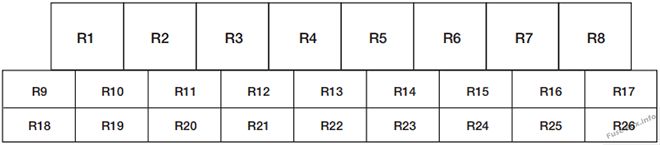

röle merkezi
Röle merkezi, zeminin sağ tarafında yolcu tarafı A direği boyunca yer alır.
| Numara. | Röle açıklaması |
|---|---|
| R1 | Yaylı hidrolik serbest bırakma uyarı zili modülü |
| R2 | Klima kompresörü debriyajı |
| R3 | Elektrikli camlar |
| R4 | Yanıp sönen (standart / LED) |
| R5 | Geliştirici rölesi 1 |
| R6 | UpFitter röle 2 |
| R7 | deniz fenerleri |
| R8 | Kıyamamak |
| R9 | Geliştirici rölesi 3 |
| R10 | Giriş |
| R11 | DCU |
| R12 | İki vitesli aks / Diferansiyel kilidi |
| R13 | Kilit |
| R14 | Hava tankı nem valfi |
| R15 | DRL # 1 |
| R16 | Isınmış aynalar |
| R17 | Kıyamamak |
| R18 | Geliştirici rölesi 4 |
| R19 | PRNDL ekranı |
| R20 | Seçici Katalitik İndirgeme (SCR) (NOx) sistemi |
| R21 | Kurs |
| R22 | Kapı açma |
| R23 | ABS uyarı göstergesi |
| R24 | DRL # 2 |
| R25 | Park lambaları |
| R26 | Kıyamamak |
Çekme rölesi (varsa) (2011)
Çekme rölesi (varsa) (2011)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A* | ABS gücünü çekme (yalnızca elektrikli olmayan römork frenli araçlar) |
| 2 | 30A* | Park / çekme mesafesi lambaları |
| 3 | 30A* | Çekme stop lambaları |
| 4 | 30A* | Yanıp sönen / çekme stop lambaları (1leşik) |
| 4 | 30A* | Çekme göstergeleri (ayrı) |
| 5 | – | Kullanılmamış |
| R1 | – | ABS çekme rölesi (yalnızca elektrikli olmayan römork frenli araçlar) |
| R2 | – | Çekme konumu ışık rölesi |
| R3 | – | Çekme fren lambası rölesi |
| R4 | – | Çekme kuyruk lambası rölesi |
| R5 | – | Kullanılmamış |
| R6 | – | Kullanılmamış |
| R7 | – | Çekme sola dönüş sinyali rölesi |
| R8 | – | Çekme sağa dönüş sinyali rölesi |
| * Maksi sigorta |
Hat içi sigortalar
Aracınızda, uygulamaya bağlı olarak akü kutusunda bulunan akü kablolarının içinde / üzerinde bulunan 1den fazla sıralı sigorta bulunabilir.
Allis10 şanzımanla d10atılmış tüm araçlarda akü kutusundaki temiz güç kablolarında 10A’lik 1 sigorta bulunur.
Tüm araçlarda akü kutusunda bulunan temiz güç kablolarında 30 amperlik 1 sigorta bulunmaktadır.
Eat10 şanzımanla d10atılmış tüm araçlarda akü kutusunda bulunan temiz güç kablolarında 30 amperlik 1 sigorta bulunur.
Hidrolik frenli tüm araçlarda akü kutusunda bulunan temiz güç kablolarında 40 amperlik 1 sigorta ve ayrıca aracın motor bölmesinde bulunan güç dağıtımının merkezinin hemen üzerindeki 1 sigorta tutucusunda bulunan 30 amperlik 1 sigorta bulunur. .
