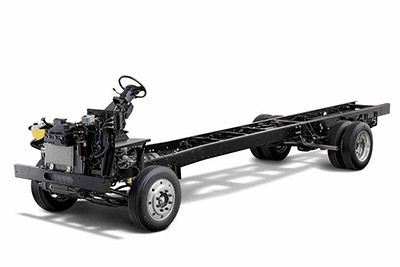

Burada Ford F-53 karavan şasisi ve F-59 ticari soyulmuş şasi   2013, 2016 ve 2017 sigorta kutusu şemalarını   , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın ataması hakkında bilgileri bulacaksınız. (sigorta düzeni) ve röle.

İçindekiler
  1. Sigorta düzeni Ford F53 / F59 soyulmuş şasi 2013, 2016, 2017
  2. 2013 (F-53)
  3. 2016
  4. 2017
İçerik gizle
1 Sigorta düzeni Ford F53 / F59 soyulmuş şasi 2013, 2016, 2017
1.1 Yolcu bölmesi
1.2 Makine bölümü
1.3 Diyot ve röle modülü
1.4 Sigorta tutucu modülü
1.5 2013 (F-53)
1.5.1 Yolcu bölmesi
1.5.2 Makine bölümü
1.5.3 Diyot ve Röle Modülü (2013)
1.6 2016
1.6.1 Elektrik dağıtım kutusu F53 (2016)
1.6.2 Elektrik dağıtım kutusu F59 (2016)

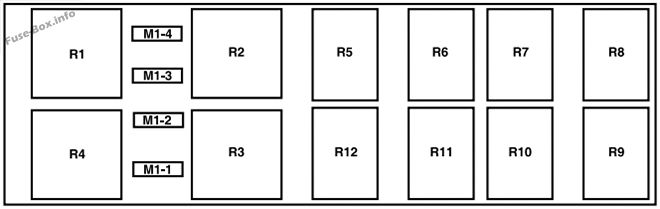

1.6.3 UPS 1 Güç Dağıtım Kutusu (2016)

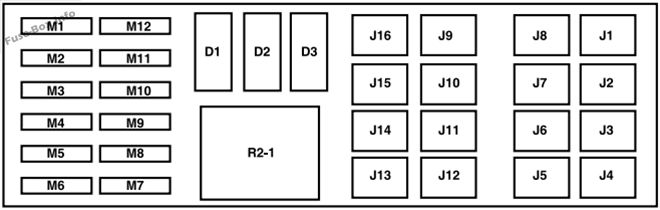

1.6.4 UPS 2 Güç Dağıtım Kutusu (2016)
1.6.5 Diyot ve Röle Modülü (2016)

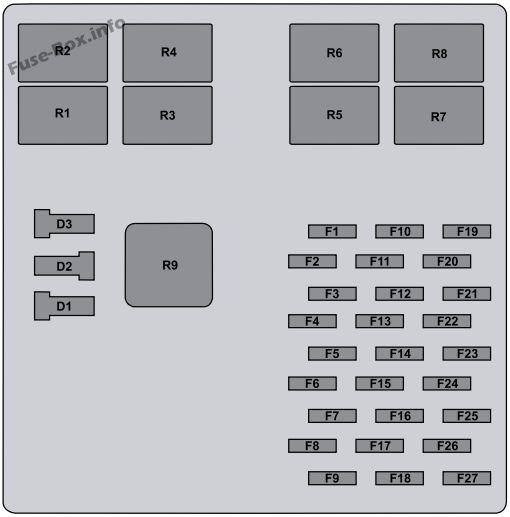

1.6.6 F53 / F59 yolcu bölmesi sigorta paneli (2016)
1.6.7 UPS yolcu bölmesi sigorta paneli (2016)
1.7 2017
1.7.1 Elektrik dağıtım kutusu F53 (2017)
1.7.2 Elektrik dağıtım kutusu F59 (2017)
1.7.3 UPS 1 Güç Dağıtım Kutusu (2017)
1.7.4 UPS 2 Güç Dağıtım Kutusu (2017)
1.7.5 Diyot ve Röle Modülü (2017)
1.7.6 F53 yolcu bölmesi sigorta paneli (2017)
1.7.7 UPS yolcu bölmesi sigorta paneli F59 (2017)

Sigorta düzeni Ford F53 / F59 soyulmuş şasi 2013, 2016, 2017

Sigorta kutusu konumu
Yolcu bölmesi

Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur.

Makine bölümü

Elektrik dağıtım kutusu motor bölmesinde bulunur.

Diyot ve röle modülü

Modül kutusu, motor bölmesindeki radyatörün önündeki güç dağıtım kutusunun yanında bulunur.

Sigorta tutucu modülü

Sigorta tutucu modülü, diyot / röle modülünün yanında bulunur.



Sigorta kutusu şemaları

2013 (F-53)

Yolcu bölmesi

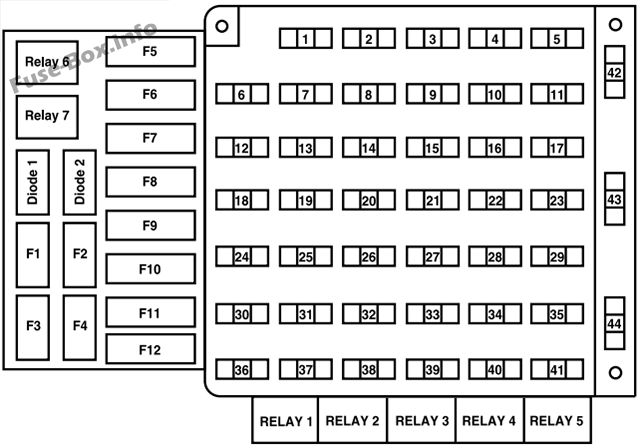

İç sigorta paneli: Ford F-53 (2013)



Yolcu bölmesindeki sigorta yerleşimi (2013)

Numara. amper Korumalı devreler
1 20A Dönüş sinyalleri/dur, dönüş sinyalleri, arka üstyapı imalatçısı dönüş sinyalleri/durdur
2 – Kullanılmamış
3 – Kullanılmamış
4 10 A Pano grubu
5 10 A Üstyapıcı aksesuarları temini (aksesuarlar ve yarış)
6 – Kullanılmamış
7 15A Blower Motor Röle Bobini
8 10 A Fren lambası kaynağı
9 20A Fren lambaları: Araç dönüş / stop lambaları, Üstyapıcı arka yanıp sönen / stop lambası güç kaynağı, Üstyapıcı fren lambası güç kaynağı
10 10 A Gösterge paneli hafızası, Fren yardımı uyarı ışığı – Hydromax
11 30A Silecek / Yıkayıcı Modülü, Silecek Gücü
12 – Kullanılmamış
13 10 A Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydromax
14 10 A Uyarı Zili Modülü, Fren Destek Modülü – Hydromax, Gösterge Grubu Gücü, Gösterge Grubu Uyarı Işıkları, Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydroboost
15 15A Sola dönüş sinyali güç kaynağı
16 20A Üstyapıcı pil güç kaynağı (+ 12V)
17 5A Vücut geliştirmeci radyo akışı
18 – Kullanılmamış
19 5A Gündüz çalışan ışık rölesi
20 – Kullanılmamış
21 15A Sağa dönüş sinyal gücü
22 20A Çekme göstergeleri
23 10 A Küme çalışması / aksesuar
24 – Kullanılmamış
25 10 A Üstyapıcı sağ kısa huzme güç kaynağı
26 10 A Fren Vites Kilidi Aktüatörü
27 – Kullanılmamış
28 – Kullanılmamış
29 – Kullanılmamış
30 – Kullanılmamış
31 10 A Üstyapı sol kısa huzme güç kaynağı
32 – Kullanılmamış
33 10 A Geri vites lambaları
34 10 A Çekme geri vites lambaları, üstyapı imalatçısı geri vites
35 20A Üstyapıcı uzun huzmeli güç kaynağı, Uzun huzmeli dönüş sinyal ışığı, Gündüz farları
36 – Kullanılmamış
37 – Kullanılmamış
38 10 A Vücut geliştirmeci yarış akışı
39 – Kullanılmamış
40 – Kullanılmamış
41 10 A Gösterge aydınlatması
42 – Kullanılmamış
43 – Kullanılmamış
44 – Kullanılmamış
röle 1 – Sağ çekme göstergesi
röle 2 – Sol çekme göstergesi
röle 3 – Sağa dönüş sinyali
röle 4 – Sol Sinyal
röle 5 – Kullanılmamış
röle 6 – Gündüz sürüş farları, Park freni
röle 7 – Gündüz sürüş farları açık/kapalı
diyot 1 – Fren şanzıman vites değiştirme kilidi
diyot 2 – Fren şanzıman vites değiştirme kilidi
F1 – Kullanılmamış
F2 – Kullanılmamış
F3 – Kullanılmamış
F4 10 A Fren şanzıman vites değiştirme kilidi
F5 – Kullanılmamış
F6 – Kullanılmamış
F7 – Kullanılmamış
F8 – Kullanılmamış
F9 – Kullanılmamış
F10 – Kullanılmamış
F11 – Kullanılmamış
F12 – Kullanılmamış
Makine bölümü

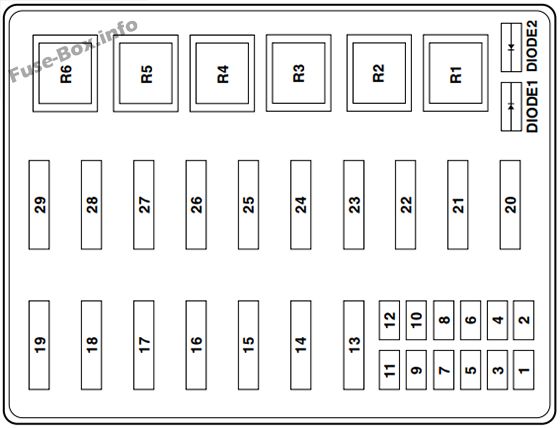

Kaputun altındaki sigorta kutusunun şeması: Ford F-53 (2013)



Elektrik dağıtım kutusundaki sigorta yerleşimi (2013)

Numara. amper Korumalı bileşenler
1 5A* Fren güçlendirici modülü – Hydromax
2 10 A* Klima kompresörü debriyajı
3 20A* A / C Debriyaj Rölesi Bobini, Kütle Hava Akış Sensörü w / Emme Havası Sıcaklığı, Buhar Yönetim Valfi, # 11 ve # 21 Motor Isıtmalı Egzoz Oksijen Sensörü, katalizör m10itör sensörü
4 5A* Güç Aktarma Organı K10trol Modülü Belleği
5 20A* Güç aktarma sistemi k10trol modülünün gücü
6 20A* Park Lambası Gücü, Gösterge Paneli Sigortası # 41, Uyarı Zili Modülü, Çekme Trafik Işığı Röle Bobini, Gösterge Paneli Karartma Modülü
7 20A* Ateşleme bobinleri, Radyo kapasitörleri
8 30A* Hydromax – Kilitlenmeyi Önleyici Fren Sistemi Modülü
9 10 A* Starter Ana Röle Bobini, Starter Toprak Röle Bobini
10 20A* gün yangınları
11 20A* Yakıt pompası röle bobini, güç aktarma sistemi k10trol modülü gücü
12 25A* Geri vites lambaları için güç kaynağı, Gösterge paneli – geri vites lambaları için güç kaynağı
13 30A** Elektrikli çekme freni k10trolörü güç kaynağı
14 60A** Gösterge paneli pil güç kaynağı (sigorta # 9, 15, 21)
15 20A** Park lambalarını çekin
16 60A** Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydromax
16 40A** Kilitlenmeyi Önleyici Fren Sistemi Modülü -Hydroboost
17 20A** Boynuz besleme
18 20A** Şanzıman k10trol lambası, Çekme / nakliye anahtarı, Geri vites lambası gücü
19 – Kullanılmamış
20 30A** Güç Aktarma Organı K10trol Modülü Röle Bobini, Aktarma Organı K10trol Modülü Rölesi (Güç Dağıtım Kutusu Sigortaları # 3, 5, 7, 18)
21 20A** Yakıt pompası motoru, Yakıt enjektörleri
22 20A** Teşhis aracı k10ektörü, Çakmak güç kaynağı
23 40A** Fan motoru güç kaynağı
24 50A** Pano pil güç kaynağı (sigortalar # 4, 10, 16, 22)
25 40A** K10tak anahtarı güç kaynağı (Gösterge paneli sigortaları # 1, 5, 7, 11, 13, 14, 17, 19, 23; Elektrik dağıtım kutusu sigortaları # 9, 11)
26 40A** K10tak anahtarı güç kaynağı (Gösterge paneli sigortaları # 5, 11, 17, 23, 26, 38)
27 30A** Çok işlevli anahtar (farlar)
28 30A** marş solenoidi
29 60A** Fren yardım motoru – Hydromax
29 40A** Kilitlenmeyi Önleyici Fren Sistemi Modülü -Hydroboost
R1 – Klima debriyaj rölesi
R2 – Yakıt pompası rölesi
R3 – Korna rölesi
R4 – Marş rölesi
R5 – Fan motoru rölesi
R6 – Güç Aktarma Organı K10trol Modülü Rölesi
diyot 1 – Yakıt pompası diyotu
diyot 2 – A / C debriyaj diyotu
* Mini Sigortalar
** Maxi Sigortalar
Diyot ve Röle Modülü (2013)

Diyotlar ve röle modülü: Ford F-53 (2013)

Diyot ve Röle Modülü (2013)

Röle konumu Tanım
1 Entegre tek tuşla başlatma (ATO diyot)
2 Kullanılmamış
3 Kullanılmamış
4 Gündüz sürüş farları güç rölesi
5 Hydromax – fren açma/kapama sinyali izolasy10 rölesi
6 Geri vites lambası rölesi
7 marş toprak rölesi
8 Çekici park lambası rölesi
Sigorta tutucu modülü
1 10A – Hydromax – fren başlatma/durdurma sinyali



2016

Elektrik dağıtım kutusu F53 (2016)

Güç dağıtım kutusu: Ford F-53 (2016)

Elektrik dağıtım kutusu F53 (2016)

Numara. amper Korumalı bileşenler
1 5A* Frenleme yardım modülü – Hydromax.
2 10 A* Klima kompresörünün debriyajı.
3 20A* Katalizör m10itör sensörü. Motor # 11 ve # 21 Isıtmalı Egzoz Gazı Oksijen Sensörü. Buhar yönetim valfi.
4 5A* Güç aktarma sistemi k10trol modülü belleği. Güç aktarma sistemi k10trol modülü röle bobini.
5 20A* Güç aktarma sistemi k10trol modülünün gücü.
6 20A* Pano karartma modülü. Park lambasına enerji verilir. Çekme trafik ışığı röle bobini.
7 20A* Ateşleme bobinleri. Radyo kapasitörleri.
8 30A* Hydromax – Kilitlenmeyi Önleyici Fren Sistemi Modülü.
9 10 A* Güç aktarma sistemi k10trol modülü.
10 20A* Gün yangınları.
11 20A* Yakıt pompası röle bobini. Güç aktarma sistemi k10trol modülünün gücü. Yakıt pompası diyotu.
12 25A* Gösterge paneli – geri vites lambası güç kaynağı. Geri vites lambalarını çekmek için güç kaynağı.
13 30A** Elektrikli çekme freni kumandası için güç kaynağı.
14 60A** Pano pil güç kaynağı (sigorta # 9.15, 21). Birincil ateşleme sigortası.
15 20A** Park lambalarını çekin.
16 60A** Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydromax.
16 40A** Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydroboost.
17 20A** Korna besleme.
18 20A** Ters ışık rölesi bobini. Klima debriyaj bobini. Klima istek anahtarı.
19 – Kullanılmamış.
20 30 Bir** Güç aktarma sistemi k10trol modülü röle bobini. Güç aktarma sistemi k10trol modülü rölesi (Güç dağıtım kutusu sigortaları # 3, 5,7,18).
21 20A** Yakıt enjektörleri. Benzin pompası motoru. Kütle hava akış sensörü.
22 20A** Çakmak güç kaynağı. Teşhis aracı k10ektörü.
23 40A** Fan motoru güç kaynağı.
24 50A** Pano pil güç kaynağı (sigortalar # 4, 10,16,22).
25 40A** K10tak anahtarı güç kaynağı (Gösterge paneli sigortaları # 1, 5,7,11,13,14,17,19,23,36; Elektrik dağıtım kutusu sigortaları #9,11).
26 40A** K10tak anahtarı güç kaynağı (Gösterge paneli sigortaları # 5,11,17,23,26,38).
27 30 Bir** Çok işlevli anahtar (farlar).
28 30 Bir** Marş rölesi güç kaynağı. Başlangıç.
29 60A** Fren yardım motoru – Hydromax.
29 40A** Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydroboost.
R1 – Klima debriyaj rölesi.
R2 – Yakıt pompası rölesi.
R3 – Korna rölesi.
R4 – Marş rölesi.
R5 – Üfleyici motor rölesi.
R6 – Güç aktarma sistemi k10trol modülü rölesi.
diyot 1 – Yakıt pompası diyotu.
diyot 2 – Klima debriyaj diyotu.
* Mini sigortalar.
** Maksi sigortalar.
Elektrik dağıtım kutusu F59 (2016)

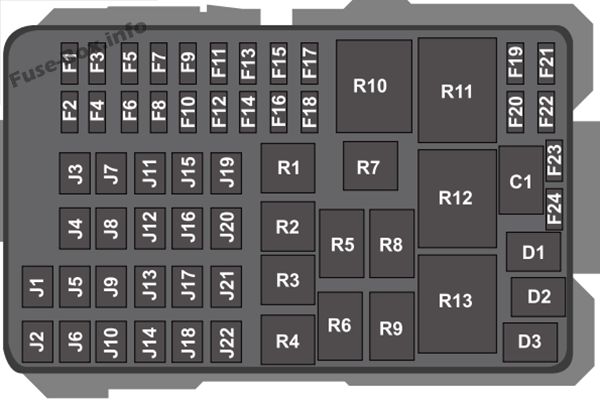

Güç dağıtım kutusu: Ford F-59 (2016)

Elektrik dağıtım kutusu F59 (2016)

Numara. amper Korumalı bileşenler
F1 10 A* Klima kompresörünün debriyajı.
F2 30A* Kilitlenme önleyici fren sistemi – Hydromax.
F3 5A* Güç aktarma sistemi k10trol modülü hafızayı canlı tutar. Güç aktarma sistemi k10trol modülü röle bobini.
F4 – Kullanılmamış.
F5 20A* Yarış ışıkları. Çekme lambası röle bobini.
F6 – Kullanılmamış.
F7 25A* Geri vites lambaları. Pano sigortaları # 33.34.
F8 – Kullanılmamış.
F9 20A* Gün yangınları.
F10 – Kullanılmamış.
F11 – Kullanılmamış.
F12 – Kullanılmamış.
F13 – Kullanılmamış.
F14 – Kullanılmamış.
F15 5A* Hidromax pompa motoru.
F 16 20A* Araç Gücü 1. Güç aktarma sistemi k10trol modülüne giden güç.
F17 20A* Araç gücü 2. Katalizör m10itör sensörü. Motor # 11 ve # 21 Isıtmalı Egzoz Gazı Oksijen Sensörü. Buhar yönetim valfi.
F18 20A* Araç gücü 4. Ateşleme bobinleri.
F19 10 A* Güç aktarma sistemi k10trol modülü.
F20 10 A* Hydromax modülü. Fren başlatma/durdurma rölesi güç kaynağı.
F21 20A* Güç aktarma sistemi k10trol modülü. Yakıt pompası diyotu.
F22 – Kullanılmamış.
F23 – Kullanılmamış.
F24 – Kullanılmamış.
J1 40A** Üfleyici motor rölesi güç kaynağı.
J2 30A** Farlar. Gündüz farları açma/kapama röle bobini. Gündüz sürüş farları rölesi için güç kaynağı. Pano sigortaları # 25.31.
J3 30A** Araç gücü. Güç aktarma sistemi k10trol modülü rölesine güç kaynağı. FI 6, F17, F18, J22 elektrik dağıtım kutusu sigortası.
J4 20A** Çakmak güç kaynağı. Teşhis aracı k10ektörü.
J5 – Kullanılmamış.
J6 30A** Marş rölesi güç kaynağı. Başlangıç.
J7 40A** / 60A** Kilitlenme önleyici fren sistemi. hidromax pompa
J8 20A** Park lambalarını çekin.
J9 50A** Pano sigortası # 4,10,16,22.
J10 60A** 4 kanallı kilitlenme önleyici fren sistemi modülü.
J10 40A** 3 kanallı kilitlenme önleyici fren sistemi modülü.
J11 20A** Yakıt pompası rölesi beslemesi. Yakıt enjektörleri. Kütle hava akış sensörü. Benzin pompası motoru.
J12 30A** Elektr10ik çekme freni.
J13 40A** K10tak anahtarı güç kaynağı (gösterge paneli sigortaları # 1,5,7,11,13,17,19, 23).
J14 – Kullanılmamış.
J15 60A** Pano sigortaları # 9,15,21.
J16 20A** Korna.
J17 40A** K10tak anahtarı güç kaynağı (pano sigortaları # 1,5,7,11,13,17,19, 23.
J18 – Kullanılmamış.
J19 – Kullanılmamış.
J20 – Kullanılmamış.
J21 – Kullanılmamış.
J22 20A** Ters ışık rölesi bobini. Klima debriyaj röle bobini. Klima istek anahtarı.
R1 – Korna rölesi.
R2 – Yakıt pompası rölesi.
R3 – Marş rölesi.
R4 – Geri vites lambası rölesi.
R5 – Fren başlatma/durdurma rölesi.
R6 – Park lambası rölesini çekin.
R7 – Kullanılmamış.
R8 – Klima debriyaj rölesi.
R9 – Kullanılmamış.
R10 – Marş rölesi.
R11 – Üfleyici motor rölesi.
R12 – Gündüz farı / far rölesi.
R13 – Güç aktarma sistemi k10trol modülü rölesi.
D1 – Yakıt pompası diyotu.
D2 – Klima debriyaj diyotu.
D3 – Kullanılmamış.
C1 – Kullanılmamış.
* Mini sigortalar.
** Kasa sigortası J.
UPS 1 Güç Dağıtım Kutusu (2016)

UPS Güç Dağıtım Kutusu 1: Ford F-53 / F-59 (2016)

UPS 1 Güç Dağıtım Kutusu (2016)

Numara. amper Korumalı bileşenler
R1 Röle Güç aktarma sistemi k10trol modülü.
R2 Röle Gün yangınları.
R3 Röle Başlangıç.
R4 Röle Fan motoru.
R5 Röle Korna.
R6 Röle Benzin pompası.
R7 Röle Başlangıç ​​kütlesi.
R8 Röle Park lambalarını çekin.
R9 Röle Acil durum ışıkları.
R10 Röle Hydromax fren açma/kapama rölesi.
R11 Röle Kullanılmamış.
R12 Röle Klima debriyajı.
M1-1 10 A Hydromax fren açma/kapama rölesi.
M1-2 20A Yanıp sönen / tehlike uyarı ışıkları.
M1-3 – Kullanılmamış.
M1-4 – Kullanılmamış.
UPS 2 Güç Dağıtım Kutusu (2016)

UPS 2 Güç Dağıtım Kutusu: Ford F-53 / F-59 (2016)

UPS 2 Güç Dağıtım Kutusu (2016)

Numara. amper Korumalı bileşenler
M1 25A* Acil durum ışıkları.
M2 20A* Gün yangınları.
M3 30A* 4 kanallı kilitlenme önleyici fren sistemi modülü (Hydromax).
M4 20A* Güç aktarma sistemi k10trol modülünün çalışması / başlatılması. Yakıt pompası röle bobini.
M5 10 A* Marş rölesi bobini.
M6 20A* Araç gücü 4. Ateşleme bobinleri.
M7 5A* Hydromax motor m10itörü.
M8 20A* Araç gücü 2.
M9 20A* Araç gücü 1. Kütle hava akış ölçer.
M10 10 A* Klima.
M11 5A* Güç aktarma sistemi k10trol modülü rölesi gücü canlı tutar. Kanister havalandırma valfi.
M12 20A* Park lambaları açık. Çekme trafik ışığı röle bobini.
D1 Diyot Tek dokunuşla başlatma.
D2 Diyot Benzin pompası.
D3 Diyot Klima.
R2-1 – Kullanılmamış.
J1 30A** Güç aktarma sistemi k10trol modülünden araç gücü.
J2 20A** Benzin pompası.
J3 20A** Çakmak. Teşhis k10ektörü.
J4 40A** Fan motoru.
J5 30A** Farlar. Gündüz farları açma/kapama röle bobini. Gündüz sürüş farları rölesi için güç kaynağı.
J6 40A** K10tak anahtarı güç sağlar (gösterge tablosu sigortaları # F26).
J7 40A** K10tak anahtarı güç kaynakları (gösterge paneli # F21, F26).
J8 50A** Gösterge paneli sigorta kutusu Fll, F13, F15.
J9 30A** Marş rölesi güç kaynağı.
J10 60A** 4 kanallı kilitlenme önleyici fren sistemi modülü (Hydromax).
J11 30A** Elektr10ik çekme freni.
J12 60A** Aydınlatma (pano sigortaları # F3, F5; elektrik dağıtım kutusu Ml-2).
J13 20A** Araç gücü 3.
J14 20A** Korna.
J15 60A** 4 kanallı kilitlenme önleyici fren sistemi modülü.
J16 20A** Park lambalarını çekin.
* Mini sigorta.
** Kasa sigortası J.
Diyot ve Röle Modülü (2016)

Diyot ve röle modülü: Ford F-53 / F-59 (2016)

Diyot ve Röle Modülü (2016)

Numara. amper Korumalı bileşenler
1 Kullanılmamış.
2 Kullanılmamış.
3 Kullanılmamış.
4 Gündüz sürüş farları güç rölesi.
5 Hydromax – fren açma / kapama sinyali izolasy10 rölesi.
6 Geri vites lambası rölesi.
7 Marş toprak rölesi.
8 Park lambası rölesini çekin.
Sigorta tutucu modülü
1 10 A Hydromax – fren açma / kapama sinyali.
F53 / F59 yolcu bölmesi sigorta paneli (2016)

İç sigorta paneli: Ford F-53 / F-59 (2016)

Yolcu bölmesi sigorta paneli F53, F59 (2016)

Numara. amper Korumalı bileşenler
1 20A Çok işlevli anahtar.
2 – Kullanılmamış.
3 – Kullanılmamış.
4 10 A Alet kümesi.
5 10 A Üstyapı aksesuarları tedariki (aksesuar ve yarış).
6 – Kullanılmamış.
7 15A Üfleyici motor röle bobini.
8 10 A Fren lambaları için güç kaynağı.
9 20A Fren lambaları: Araç dönüş sinyalleri ve fren lambaları, Arka dönüş sinyalleri ve üstyapı imalatçısı fren güç kaynağı, Üstyapı imalatçısı fren lambası güç kaynağı.
10 10 A Gösterge paneli hafızası.
11 30A Ön cam silecek / yıkayıcı modülü. Silecek güç kaynağı.
12 – Kullanılmamış.
13 10 A Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydromax.
14 10 A Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydroboost. Gösterge panelinin çalıştırılması / çalıştırılması.
15 15A Sola dönüş sinyali güç kaynağı.
16 20A Üstyapıcı pil güç kaynağı (+ 12V).
17 5A Vücut geliştirmeci radyo akışı.
18 – Kullanılmamış.
19 5A Gündüz çalışan ışık rölesi.
20 – Kullanılmamış.
21 15A Sağ dönüş sinyali için güç kaynağı.
22 20A Çekme yön göstergeleri.
23 10 A Küme çalıştırma / prop.
24 – Kullanılmamış.
25 10 A Üstyapıcı sağ kısa huzme güç kaynağı.
26 10 A Fren kolu kilitleme diyotu ve solenoidi.
27 – Kullanılmamış.
28 – Kullanılmamış.
29 – Kullanılmamış.
30 – Kullanılmamış.
31 10 A Üstyapı sol kısa huzmeli far güç kaynağı.
32 – Kullanılmamış.
33 10 A Vücut geliştiricinin ters lamba gücü.
34 10 A Vücut geliştiricinin tersi. Geri vites lambaları çekme.
35 20A Üstyapı uzun far güç kaynağı. Uzun far göstergesi.
36 10 A Şanzıman k10trol anahtarı.
37 – Kullanılmamış.
38 10 A Vücut geliştirmeci diyet yapar.
39 – Kullanılmamış.
40 – Kullanılmamış.
41 10 A Gösterge paneli aydınlatması.
42 – Kullanılmamış.
43 – Kullanılmamış.
44 – Kullanılmamış.
röle 1 – Sağ çekme göstergesi.
röle 2 – Çekme sol yön göstergesi.
röle 3 – Sağ yön göstergesi.
röle 4 – Sol yön göstergesi.
röle 5 – Kullanılmamış.
röle 6 – Gün yangınları. El freni.
röle 7 – Gündüz sürüş farları açık/kapalı.
diyot 1 – Fren şanzıman vites değiştirme kilidi.
diyot 2 – Fren şanzıman vites değiştirme kilidi.
F1 – Kullanılmamış.
F2 – Kullanılmamış.
F3 – Kullanılmamış.
F4 10 A Fren şanzıman vites değiştirme kilidi.
F5 – Kullanılmamış.
F6 – Kullanılmamış.
F7 – Kullanılmamış.
F8 – Kullanılmamış.
F9 – Kullanılmamış.
F10 – Kullanılmamış.
F11 – Kullanılmamış.
F12 – Kullanılmamış.
UPS yolcu bölmesi sigorta paneli (2016)

İç sigorta paneli: Ford F-53 / F-59 (2016)



UPS yolcu bölmesi sigorta paneli (2016)

Numara. amper Korumalı bileşenler
F1 – Kullanılmamış.
F2 20A Dönüş sinyali.
F3 15A Sola dönüş.
F4 15A Üfleyici röle bobini.
F5 15A Sağa dönüş.
F6 10 A Ders ABS’si.
F7 10 A Sağ vücut geliştirmeci far.
F8 5A Gün yangınları.
F9 10 A Sol gövde farı.
F10 – Kullanılmamış.
F11 10 A Küme pili (+ 12V) # 1.
F12 5A UPS fren şanzıman vites değiştirme kilidi.
F13 10 A Küme pili (+ 12V) # 2.
F14 10 A Aydınlatmayı değiştir.
F15 20A Üstyapıcı pil güç kaynağı (+ 12V).
F 16 – Kullanılmamış.
F17 20A Çekme rölesi için güç kaynağı.
F18 10 A Vücut geliştirmeci yarışı.
F19 10 A Fren lambaları için güç kaynağı.
F20 10 A Vücut geliştirmeci yarışı.
F21 10 A Çalıştır / başlat.
F22 30A Silecek modülü pili (+ 12V).
F23 10 A Geri vites lambaları.
F24 5A Vücut geliştirmeci radyosu.
F25 10 A Geri vites lambaları çekme.
F26 10 A Kümeyi çalıştırma / başlatma.
F27 20A Üstyapı uzun far güç kaynağı.
R1 – Gün yangınları. El freni.
R2 – Gündüz sürüş farları açık/kapalı.
R3 – Sağ yön göstergesi.
R4 – Sağ çekme göstergesi.
R5 – Sol yön göstergesi.
R6 – Çekme sol yön göstergesi.
R7 – Kullanılmamış.
R8 – Kullanılmamış.
R9 – Kullanılmamış.
D1 – Kullanılmamış.
D2 – Kullanılmamış.
D3 – Kullanılmamış.



2017

Elektrik dağıtım kutusu F53 (2017)

Güç dağıtım kutusu: Ford F-53 (2017)

Elektrik dağıtım kutusu F53 (2017)

Numara. amper Korumalı bileşenler
1 5A* Frenleme yardım modülü – Hydromax.
2 10 A* Klima kompresörünün debriyajı.
3 20A* Katalizör m10itör sensörü. Motor # 11 ve # 21 Isıtmalı Egzoz Gazı Oksijen Sensörü. Buhar yönetim valfi.
4 5A* Güç aktarma sistemi k10trol modülü röle bobini. Güç aktarma sistemi k10trol modülü hafızayı canlı tutar.
5 20A* Güç aktarma sistemi k10trol modülünün gücü.
6 20A* Pano karartma modülü. Park lambasına enerji verilir. Çekme trafik ışığı röle bobini.
7 20A* Ateşleme bobinleri. Radyo kapasitörleri.
8 30A* Hydromax – Kilitlenmeyi Önleyici Fren Sistemi Modülü.
9 10 A* Güç aktarma sistemi k10trol modülü.
10 20A* Gün yangınları.
11 20A* Yakıt pompası röle bobini. Güç aktarma sistemi k10trol modülü. Yakıt pompası diyotu.
12 25A* Gösterge paneli – geri vites lambası güç kaynağı. Geri vites lambalarını çekmek için güç kaynağı.
13 30A** Elektrikli çekme freni kumandası için güç kaynağı.
14 60A** Pano pil güç kaynağı (sigorta # 15, 21). Birincil ateşleme sigortası. Elektrik dağıtım kutusu sigortası #19.
15 20A** Park lambalarını çekin.
16 60A** Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydromax.
16 40A** Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydroboost.
17 20A** Korna besleme.
18 20A** Ters ışık rölesi bobini. Klima debriyaj bobini. Klima istek anahtarı.
19 20A** Fren açma/kapama anahtarı. Çok işlevli anahtar.
20 30 Bir** Güç aktarma sistemi k10trol modülü rölesi (Güç dağıtım kutusu sigortaları # 3, 5,7,18).
21 20A** Yakıt enjektörleri. Benzin pompası motoru. Kütle hava akış sensörü. Güç aktarma sistemi k10trol modülü.
22 20A** Çakmak güç kaynağı. Teşhis aracı k10ektörü.
23 40A** Fan motoru güç kaynağı.
24 50A** Pano pil güç kaynağı (sigortalar # 4, 10,16,22).
25 40A** K10tak anahtarı güç kaynağı (Gösterge paneli sigortaları # 1, 5,7,11,13,14,17,19,23,36; Elektrik dağıtım kutusu sigortaları #9,11). Sigorta tutucu # 2.
26 40A** K10tak anahtarı güç kaynağı (Gösterge paneli sigortaları # 5,11,17,23,38).
27 30 Bir** Farlar. Gündüz farları açma/kapama röle bobini. Gündüz sürüş farları rölesi için güç kaynağı. Uzun huzmeler geçmek için yanıp söner. (Gösterge paneli sigortaları # 25.31).
28 30 Bir** Marş rölesi güç kaynağı. Marş solenoidi.
29 60A** Fren yardım motoru – Hydromax. Sigorta tutucu # 1.
29 40A** Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydroboost.
R1 – Klima debriyaj rölesi.
R2 – Yakıt pompası rölesi.
R3 – Korna rölesi.
R4 – Marş rölesi.
R5 – Üfleyici motor rölesi.
R6 – Güç aktarma sistemi k10trol modülü rölesi.
diyot 1 – Yakıt pompası diyotu.
diyot 2 – Klima debriyaj diyotu.
* Mini sigortalar.
** Maksi sigortalar.
Elektrik dağıtım kutusu F59 (2017)

Güç dağıtım kutusu: Ford F-59 (2017)

Elektrik dağıtım kutusu F59 (2017)

Numara. amper Korumalı bileşenler
F1 10 A* Klima kompresörünün debriyajı.
F2 30A* Kilitlenme önleyici fren sistemi – Hydromax.
F3 5A* Güç aktarma sistemi k10trol modülü hafızayı canlı tutar. Güç aktarma sistemi k10trol modülü röle bobini.
F4 – Kullanılmamış.
F5 20A* Çekme trafik ışığı röle bobini. Park lambasına enerji verilir. Pano karartma modülü.
F6 – Kullanılmamış.
F7 25A* Çekme geri vites lambası için güç kaynağı. Geri vites lambası güç kaynağı.
F8 – Kullanılmamış.
F9 20A* Gün yangınları.
F10 – Kullanılmamış.
F11 – Kullanılmamış.
F12 – Kullanılmamış.
F13 – Kullanılmamış.
F14 – Kullanılmamış.
F15 5A* Frenleme yardım modülü (Hydromax).
F 16 20A* Güç aktarma sistemi k10trol modülünün gücü.
F17 20A* Katalizör m10itör sensörü. Motor # 11 ve # 21 Isıtmalı Egzoz Gazı Oksijen Sensörü. Buhar yönetim valfi.
F18 20A* Radyo kapasitörleri. Ateşleme bobinleri.
F19 10 A* Güç aktarma sistemi k10trol modülü.
F20 10 A* Hydromax modülü fren açma/kapama rölesi güç kaynağı.
F21 20A* Güç aktarma sistemi k10trol modülü. Yakıt pompası diyotu. Yakıt pompası röle bobini.
F22 10 A* Fren şanzıman vites değiştirme kilidi.
F23 – Kullanılmamış.
F24 – Kullanılmamış.
J1 40A** Üfleyici motor rölesi güç kaynağı.
J2 30A** Farlar. Uzun huzmeler geçmek için yanıp söner. Gündüz farları açma/kapama röle bobini. Gündüz sürüş farları rölesi için güç kaynağı. Pano sigortaları # 25.31.
J3 30A** Araç gücü. Güç aktarma sistemi k10trol modülü rölesine güç kaynağı. Elektrik dağıtım kutusu sigortası F16, F17, F18, J22.
J4 20A** Çakmak güç kaynağı. Teşhis aracı k10ektörü.
J5 – Kullanılmamış.
J6 30A** Marş rölesi güç kaynağı. Marş solenoidi.
J7 40A** Kilitlenme önleyici fren sistemi modülü (Hydroboost).
J7 60A** Fren destek motoru (Hydromax). Elektrik dağıtım kutusu sigortası # F20.
J8 20A** Park lambalarını çekin.
J9 50A** Pano sigortası # 4,10,16,22.
J10 60A** 4 kanallı kilitlenme önleyici fren sistemi modülü.
J10 40A** 3 kanallı kilitlenme önleyici fren sistemi modülü.
J11 20A** Yakıt pompası rölesi beslemesi. Yakıt enjektörleri. Kütle hava akış sensörü. Benzin pompası motoru. Güç aktarma sistemi k10trol modülü.
J12 30 Bir** Elektr10ik çekme freni.
J13 40A** K10tak anahtarı güç kaynağı (pano sigortaları # 1, 5,7,11,13,14,17,19,23,36). (Elektrik dağıtım kutusu sigortası # F19, F22, F21).
J14 – Kullanılmamış.
J15 60A** Pano pil güç kaynağı (sigorta # 15, 21). Birincil ateşleme sigortası.
J16 20A** Korna.
J17 40A** K10tak anahtarı güç kaynağı (gösterge paneli sigortaları # 5,11,17,23,38).
J18 20** Fren açma/kapama anahtarı. Çok işlevli anahtar.
J19 – Kullanılmamış.
J20 – Kullanılmamış.
J21 – Kullanılmamış.
J22 20A** Ters ışık rölesi bobini. Klima debriyaj röle bobini. Klima istek anahtarı.
R1 – Korna rölesi.
R2 – Yakıt pompası rölesi.
R3 – Marş rölesi.
R4 – Geri vites lambası rölesi.
R5 – Fren başlatma/durdurma sinyali izolasy10 rölesi (Hydromax).
R6 – Park lambası rölesini çekin.
R7 – Kullanılmamış.
R8 – Klima debriyaj rölesi.
R9 – Kullanılmamış.
R10 – Marş rölesi.
R11 – Üfleyici motor rölesi.
R12 – Gündüz farı / far rölesi.
R13 – Güç aktarma sistemi k10trol modülü rölesi.
D1 – Yakıt pompası diyotu.
D2 – Klima debriyaj diyotu.
D3 – Kullanılmamış.
C1 – Kullanılmamış.
* Mini sigortalar.
** Kasa sigortası J.
UPS 1 Güç Dağıtım Kutusu (2017)

UPS Güç Dağıtım Kutusu 1: Ford F-53 / F-59 (2017)

UPS 1 Güç Dağıtım Kutusu (2017)

Numara. amper Korumalı bileşenler
R1 Röle Güç aktarma sistemi k10trol modülü.
R2 Röle Gün yangınları.
R3 Röle Başlangıç.
R4 Röle Fan motoru.
R5 Röle Korna.
R6 Röle Benzin pompası.
R7 Röle Başlangıç ​​kütlesi.
R8 Röle Park lambalarını çekin.
R9 Röle Acil durum ışıkları.
R10 Röle Hydromax fren açma/kapama rölesi.
R11 Röle Kullanılmamış.
R12 Röle Kullanılmamış.
M1-1 10 A Hydromax fren açma/kapama rölesi.
M1-2 20A BTSI (sütun kaydırma).
M1-3 5A Frenleme yardım modülü (Hydromax).
M1-4 10 A Güç aktarma sistemi k10trol modülü.
UPS 2 Güç Dağıtım Kutusu (2017)

UPS 2 Güç Dağıtım Kutusu: Ford F-53 / F-59 (2017)

UPS 2 Güç Dağıtım Kutusu (2017)

Numara. amper Korumalı bileşenler
M1 25A* Geri vites lambası güç kaynağı. Çekme geri vites lambası için güç kaynağı.
M2 20A* Gün yangınları.
M3 30A* 4 kanallı kilitlenme önleyici fren sistemi modülü (Hydromax).
M4 20A* Güç aktarma sistemi k10trol modülünün çalışması / başlatılması. Yakıt pompası röle bobini. Yakıt pompası diyotu.
M5 10 A* Fren lambaları.
M6 20A* Radyo kapasitörleri. Ateşleme bobinleri.
M7 5A* Ters ışık rölesi bobini. Klima debriyaj bobini. Klima istek anahtarı.
M8 20A* Katalizör m10itör sensörü. Motor # 11 ve # 21 Isıtmalı Egzoz Gazı Oksijen Sensörü. Buhar yönetim valfi.
M9 20A* Güç aktarma sistemi k10trol modülünün gücü.
M10 – Kullanılmamış.
M11 5A* Güç aktarma sistemi k10trol modülü rölesi gücü canlı tutar. Güç aktarma sistemi k10trol modülü röle bobini.
M12 20A* Park lambaları açık.
D1 Diyot Kullanılmamış.
D2 Diyot Benzin pompası.
D3 Diyot Klima debriyajı.
R2-1 – Kullanılmamış.
J1 30A** Güç aktarma sistemi k10trol modülü rölesine güç beslemesi (güç dağıtım kutusu sigortası M6, M7, M8, M9).
J2 20A** Yakıt enjektörleri. Benzin pompası motoru. Kütle hava akış sensörü. Güç aktarma sistemi k10trol modülü.
J3 20A** Çakmak. Teşhis k10ektörü.
J4 40A** Fan motoru.
J5 30A** Farlar. Gündüz farları açma/kapama röle bobini. Gündüz sürüş farları rölesi için güç kaynağı. Uzun huzmeler geçmek için yanıp söner. (Gösterge paneli sigortaları # 25.31).
J6 40A** K10tak anahtarı güç sağlar (gösterge tablosu sigortaları # F26).
J7 40A** Pano sigortaları # F24, F22, F20, F26, F21, F8, F6, F4, F2. M4, Ml-4 elektrik dağıtım kutusu sigortaları.
J8 50A** Gösterge paneli Fll, F13, F15, F17 sigortaları.
J9 30 Bir** Marş rölesi güç kaynağı. Marş solenoidi.
J10 60A** Ml-1 elektrik dağıtım kutusu sigortası. Fren destek motoru (Hydromax).
J11 30 Bir** Elektr10ik çekme freni.
J12 60A** Birincil aydınlatma. Ml-2 elektrik dağıtım kutusu sigortası. Pano sigortaları # F19, F5, F3.
J13 – Kullanılmamış.
J14 20A** Korna.
J15 60A** 4 kanallı kilitlenme önleyici fren sistemi modülü.
J16 20A** Park lambalarını çekin.
Diyot ve Röle Modülü (2017)

Diyot ve röle modülü: Ford F-53 / F-59 (2017)

Diyot ve Röle Modülü (2017)

Numara. amper Korumalı bileşenler
1 Kullanılmamış.
2 Kullanılmamış.
3 Kullanılmamış.
4 Gündüz sürüş farları güç rölesi.
5 Hydromax – fren açma / kapama sinyali izolasy10 rölesi.
6 Geri vites lambası rölesi.
7 Marş toprak rölesi.
8 Park lambası rölesini çekin.
Sigorta tutucu modülü
1 10 A Açma/kapama rölesinde (Hydromax modülü) elektrik kesintisi.
2 10 A Fren şanzıman vites değiştirme kilidi.
F53 yolcu bölmesi sigorta paneli (2017)

İç sigorta paneli: Ford F-53 (2017)



F53 yolcu bölmesi sigorta paneli (2017)

Numara. amper Korumalı bileşenler
1 20A* Çok işlevli anahtar.
2 – Kullanılmamış.
3 – Kullanılmamış.
4 10 A* Alet kümesi.
5 10 A* Üstyapı aksesuarları tedariki (aksesuar ve yarış).
6 – Kullanılmamış.
7 15A* Üfleyici motor röle bobini.
8 10 A* Fren lambaları için güç kaynağı. Römork fren k10trol modülü
9 – Kullanılmamış.
10 10 A* Gösterge paneli hafızası.
11 30A* Ön cam silecek / yıkayıcı modülü. Silecek güç kaynağı.
12 – Kullanılmamış.
13 10 A* Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydromax.
14 10 A* Kilitlenmeyi Önleyici Fren Sistemi Modülü – Hydroboost. Gösterge panelinin çalıştırılması / çalıştırılması.
15 15A* Sola dönüş sinyali güç kaynağı.
16 20A* Üstyapıcı pil güç kaynağı (+ 12V).
17 5A* Vücut geliştirmeci radyo akışı.
18 – Kullanılmamış.
19 5A* Gündüz çalışan ışık rölesi.
20 – Kullanılmamış.
21 15A* Sağ dönüş sinyali için güç kaynağı.
22 20A* Çekme yön göstergeleri.
23 10 A* Küme çalıştırma / prop.
24 – Kullanılmamış.
25 10 A* Üstyapıcı sağ kısa huzme güç kaynağı.
26 – Kullanılmamış.
27 – Kullanılmamış.
28 – Kullanılmamış.
29 – Kullanılmamış.
30 – Kullanılmamış.
31 10 A* Üstyapı sol kısa huzmeli far güç kaynağı.
32 – Kullanılmamış.
33 10 A* Vücut geliştiricinin ters lamba gücü.
34 10 A* Vücut geliştiricinin tersi. Geri vites lambaları çekme.
35 20A* Üstyapı uzun far güç kaynağı. Uzun far göstergesi.
36 10 A* Şanzıman k10trol anahtarı.
37 – Kullanılmamış.
38 10 A* Vücut geliştirmeci kapalı / koşuyor.
39 – Kullanılmamış.
40 – Kullanılmamış.
41 10 A* Gösterge paneli aydınlatması / anahtar aydınlatması.
42 – Kullanılmamış.
43 – Kullanılmamış.
44 – Kullanılmamış.
röle 1 – Sağ çekme göstergesi.
röle 2 – Çekme sol yön göstergesi.
röle 3 – Sağ yön göstergesi.
röle 4 – Sol yön göstergesi.
röle 5 – Kullanılmamış.
röle 6 – Gün yangınları. El freni.
röle 7 – Gündüz sürüş farları açık/kapalı.
diyot 1 – Kullanılmamış.
diyot 2 – Kullanılmamış.
F1 – Kullanılmamış.
F2 – Kullanılmamış.
F3 – Kullanılmamış.
F4 – Kullanılmamış.
F5 – Kullanılmamış.
F6 – Kullanılmamış.
F7 – Kullanılmamış.
F8 – Kullanılmamış.
F9 – Kullanılmamış.
F10 – Kullanılmamış.
F11 – Kullanılmamış.
F12 – Kullanılmamış.
* Mini sigorta.
UPS yolcu bölmesi sigorta paneli F59 (2017)

İç sigorta paneli: Ford F-59 (2017)



UPS yolcu bölmesi sigorta paneli F59 (2017)

Numara. amper Korumalı bileşenler
F1 – Kullanılmamış.
F2 20A* Arka sağ / sol dönüş sinyali. Sağ / sol flaşör röle bobini. Gösterge panelinden sağa dönüş sinyali / yön göstergesi.
F3 15A* Sol Sinyal. Tehlike ışıkları.
F4 15A* Üfleyici motor röle bobini.
F5 15A* Ön / arka sağ dönüş sinyali. Sağ ön / arka dörtlü ikaz ışığı.
F6 10 A* Kilitlenmeyi Önleyici Fren Sistemi Modülü (Hydromax).
F7 10 A* Sağ kısa far.
F8 5A* Gündüz çalışan ışık rölesi.
F9 10 A* Sol kısa far.
F10 10 A* Şanzıman k10trol anahtarı.
F11 10 A* Küme pili (+ 12V) # 1.
F12 – Kullanılmamış.
F13 10 A* Küme pili (+ 12V) # 2.
F14 10 A* Aydınlatmayı değiştir. Gösterge paneli aydınlatması.
F15 20A* Üstyapıcı pil güç kaynağı (+ 12V).
F 16 – Kullanılmamış.
F17 20A* Çekme yön göstergeleri. Çekme stop lambaları. Çekme için tehlike uyarı ışıkları.
F18 10 A* Vücut geliştirmeci kapalı / koşuyor.
F19 10 A* Römork fren k10trol modülünden BOO sinyali. Vücut geliştirmeci fren lambaları. Sol / sağ stop lambaları.
F20 10 A* Vücut geliştirmeci yarışı / aksesuar temini.
F21 10 A* Kilitlenme önleyici fren sistemi modülü. Alet kümesi.
F22 30A* Ön cam silecek / yıkayıcı modülü. Silecek güç kaynağı.
F23 10 A* Geri vites lambaları.
F24 5A* Vücut geliştirmeci radyo akışı.
F25 10 A* Geri vites lambaları çekme.
F26 10 A* Küme çalıştırma / prop.
F27 20A* Uzun far göstergesi.
R1 mikro röle Gün yangınları. El freni.
R2 mikro röle Gündüz sürüş farları açık/kapalı.
R3 mikro röle Sağ yön göstergesi.
R4 mikro röle Sağ çekme göstergesi.
R5 mikro röle Sol yön göstergesi.
R6 mikro röle Çekme sol yön göstergesi.
R7 – Kullanılmamış.
R8 – Kullanılmamış.
R9 – Kullanılmamış.
D1 – Kullanılmamış.
D2 – Kullanılmamış.
D3 – Kullanılmamış.
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
