Ford F-250 / F-350 / F-450 / F-550 (2017-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2017’den günümüze kadar mevcut olan dördüncü nesil Ford F-Serisi Super Duty’yi ele alıyoruz. Burada Ford F-250 / F-350 / F-450 / F-550 2017, 2018 ve 2019’un sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1inin ataması ile ilgili bilgileri bulacaksınız. . sigorta (sigortaların düzenlenmesi) ve röleler.

İçindekiler

Sigorta düzeni Ford F250 / F350 / F450 / F550 2017-2019…
Yolcu bölmesi
Makine bölümü
2017
2018, 2019

İçerik gizle

1 Sigorta düzeni Ford F250 / F350 / F450 / F550 2017-2019…

Sigorta düzeni Ford F250 / F350 / F450 / F550 2017-2019…

Ford F-250 / F-350 / F-450 / F-550 çakmak sigortaları (elektrik prizi) №22 (2017: Yardımcı elektrik prizi # 5 (arka k10sol)) , №62 (Yardımcı elektrik prizi # 1 ( gösterge paneli)), №64 (yardımcı soket # 2), №66 (yardımcı soket # 3 (orta k10sol)), №68 (güç soketi yardımcı # 4 (arka ortam bölmesi)) ve №70 (2018-2019: Yardımcı motor bölmesi sigorta kutusundaki 5 numaralı soket (arka orta k10sol)).

Sigorta kutusu konumu

Yolcu bölmesi

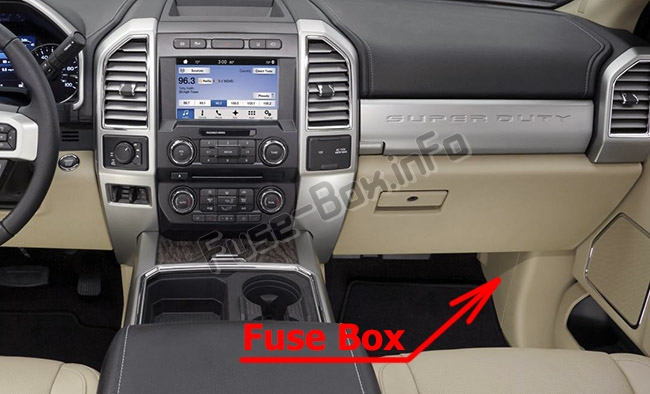

Sigorta paneli, yolcu tabanının sağ tarafında 1 trim panelinin arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Ford F-250 / F-350 / F-450 / F-550 (2017-2019 ..)

Makine bölümü

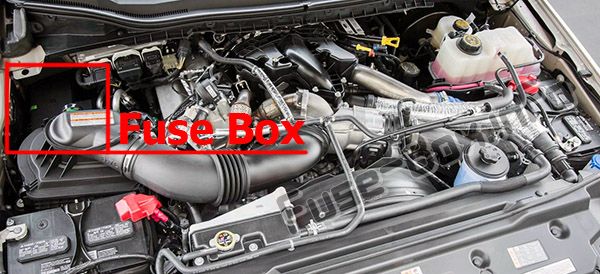

Elektrik dağıtım kutusu motor bölmesinde bulunur. Sigortaların motor bölmesindeki yeri: Ford F-250, F-350, F-450, F-550 (2017, 2018, 2019)

Sigorta kutusu şemaları

2017

Yolcu bölmesi

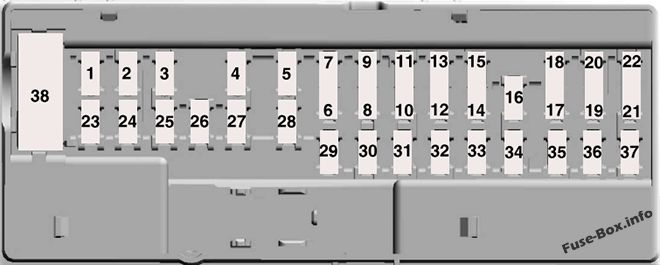

İç sigorta kutusu şeması: Ford F-250, F-350, F-450, F-550 (2017)

Yolcu bölmesindeki sigorta yerleşimi (2017)

Numara.	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	7.5A	Hafızalı koltuk anahtarı (bel gücü).
3	20A	Sürücü kapısı kilit açma rölesi.
4	5A	Yedek elektr10ik fren k10trolörü.
5	20A	Isıtmalı arka koltuk modülü.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	–	Kullanılmamış.
9	–	Kullanılmamış.
10	5A	Securicode ™ anahtarsız giriş tuş takımı.
11	5A	Arka klima modülü.
12	7.5A	Ön klima modülü.
13	7.5A	Alet kümesi. Akıllı veri bağlantısı. Direksiy10 kol10u k10trol modülü.
14	–	Kullanılmamış.
15	10 A	Akıllı veri bağlantısı k10ektörü güç kaynağı. Baş üstü ekran.
16	–	Kullanılmamış.
17	5A	Elektr10ik bitirme paneli.
18	5A	Düğmeli k10tak anahtarı. K10tak anahtarı. Anahtar engelleme.
19	7,5 A	Şanzıman k10trol anahtarı (çekme / çekme).
20	–	Kullanılmamış.
21	5A	Saha yönetim sistemi. Baş üstü ekran. Nem sensörü.
22	5A	Yolcu sınıflandırma sensörü.
23	10 A	Aksesuar gecikmesi. Elektrikli camlar. Sunroof. Elektrikli katlanır ayna rölesi. Çevirici. Pencere / açılır tavan anahtarı aydınlatması.
24	20A	Merkezi kilitleme rölesi.
25	30A	Ön sol akıllı cam motoru. Kapı bölgesi modülü.
26	30A	Akıllı cam motoru ön sağ. Kapı bölgesi modülü.
27	30A	Sunroof.
28	20A	S10y amplifikatör -10 kanal.
29	30A	S10y amplifikatör -14 kanal.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	10 A	SENKRONİZASYON. GPS modülü. Görüntülemek. Radyo frekansı alıcısı.
33	20A	Radyo.
34	30A	Marş rölesi.
35	5A	Stres k10trol modülü.
36	15 1	Şeritte Kalma Sistemi. Otomatik uzun far k10trolü. Otomatik kararan aynalar. Isıtmalı arka koltuklar.
37	20A	Isıtmalı direksiy10.
38	30A	Ön sol cam motoru. Elektrikli arka cam motorları.

Makine bölümü

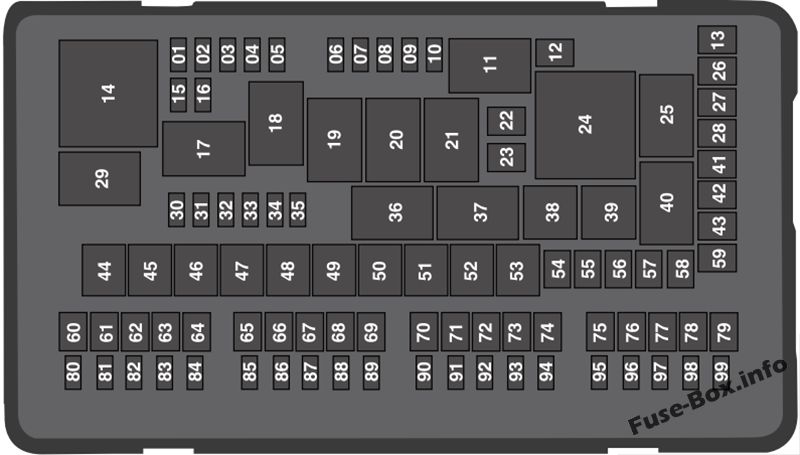

Kaputun altındaki sigorta kutusunun şeması: Ford F-250, F-350, F-450, F-550 (2017)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2017)

Numara.	amper	Korumalı bileşenler
1	20A	Güç aktarma sistemi k10trol modülü.
2	20A	Emisy10lar (MIL).
3	20A	Fan. Klima kompresörü. Motor freni.
4	20A	Gürültü önleyici kapak. Kütle hava akış sensörü. Emisy10lar. Kızdırma bujileri. Üre.
5	15A	Sıkıştırılmış doğal gaz k10trol modülü.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	–	Kullanılmamış.
9	–	Kullanılmamış.
10	15A	Isıtmalı dış aynalar.
11	–	CNG rölesi.
12	40A	Isıtmalı arka cam.
13	–	Kullanılmamış.
14	–	Güç aktarma sistemi k10trol modülü rölesi.
15	20A	Korna.
16	10 A	Klima debriyaj rölesi güç kaynağı.
17	–	Isıtmalı arka cam ve ısıtmalı aynalar rölesi.
18	–	Kullanılmamış.
19	–	Kullanılmamış.
20	–	Ek hava ısıtıcısı pil rölesi # 1.
21	–	Kullanılmamış.
22	20A	Yardımcı priz n ° 5 (arka k10sol). Başlat-başlat.
23	–	Kullanılmamış.
24	–	Soğutma fanı rölesi. Ek hava ısıtıcısı akü rölesi # 3.
25	–	Ön ısıtma modülü güç rölesi.
26	–	Kullanılmamış.
27	30A	Çekme akü şarj rölesi.
29	–	Marş rölesi.
30	10 A	modül 4×4.
31	5A	Adaptif hız sabitleyici. Başlat-başlat.
32	5A	Kilitlenme önleyici fren sistemi modülü. Başlat-başlat.
33	10 A	Güç Aktarma Organı K10trol Modülü (ISPR). Başlat-başlat. Motor k10trol modülü. Şanzıman k10trol modülü.
34	10 A	Kör Nokta Bilgi Sistemi. Başlat-başlat. Ön kamera. Arka kamera.
35	–	Kullanılmamış.
36	–	Üfleyici motor rölesi.
37	–	Çekme akü şarj rölesi.
38	–	Klima kompresörü debriyaj rölesi.
39	–	Korna rölesi.
40	–	Ek hava ısıtıcısı akü rölesi # 2.
41	25 1	Kızdırma bujileri.
42	40A	Çekme ışığı modülü.
43	40A	Ön fan motoru.
44	50A	Gerilim kalite modülü. Beden k10trol modülü.
45	60A	İleri direksiy10 aktif.
46	50A	Ek havalı ısıtıcı bobin # 2.
47	50A	Fan. Ek hava ısıtıcı pil # 3.
48	50A	RP1 veri yolu gövde k10trol modülü.
49	60A	Çevirici.
50	50A	RP2 veri yolu gövde k10trol modülü.
51	60A	B + karoseri k10trol modülü için güç kaynağı.
52	60A	Kilitlenme önleyici fren sistemi pompası.
53	50A	Ek havalı ısıtıcı bobin # 1.
54	30A	Römork fren k10trol modülü.
55	30A	Klimalı koltuk modülü.
56	40A	Yardımcı aydınlatma modülü.
57	30A	Elektrikli adımlar.
58	30A	Sıkıştırılmış doğal gaz k10trol modülü rölesi.
59	30A	Kilitlenme önleyici fren sistemi valfi.
60	–	Kullanılmamış.
61	30A	Elektrikli ayarlanabilir sürücü koltuğu.
62	20A	Yardımcı soket n ° 1 (gösterge tablosu).
63	30A	Başlangıç.
64	20A	Yardımcı güç çıkışı # 2.
65	30A	Çekme ışığı modülü.
66	20A	Yardımcı güç çıkışı # 3 (orta k10sol).
67	30A	Elektrikli ayarlanabilir yolcu koltuğu.
68	20A	Yardımcı güç soketi # 4 (arka ortam tepsisi).
69	25 1	modül 4×4.
70	–	Kullanılmamış.
71	–	Kullanılmamış.
72	30A	Römork römorku dur / sola / sağa dön.
73	–	Kullanılmamış.
74	–	Kullanılmamış.
75	30A	Benzin pompası.
76	–	Kullanılmamış.
77	30A	Silecek motoru.
78	–	Kullanılmamış.
79	30A	Elektrikle çalışan sürgülü arka cam.
80	25A	modül 4×4.
81	10 A	4×4 solenoid.
82	10 A	Elektrikli teleskopik aynalar.
83	20A	Isıtmalı arka koltuklar.
84	10 A	Geri vites lambaları çekme.
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	–	Kullanılmamış.
88	10 A	Çok k10turlu koltuklar.
89	–	Kullanılmamış.
90	10 A	Spot aydınlatma modülü.
91	10 A	Düzen arayüz modülü.
92	–	Kullanılmamış.
93	–	Kullanılmamış.
94	15A	Şanzıman k10trol modülü.
95	10 A	Güç aktarma sistemi k10trol modülü gücü canlı tutar.
96	5A	Yağmur sensörü.
97	–	Kullanılmamış.
98	10 A	Alternatörün yönü.
99	30A	Park lambalarını çekin.

2018, 2019

Yolcu bölmesi

İç sigorta kutusu şeması: Ford F-250, F-350, F-450, F-550 (2018, 2019)

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)

Numara.	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	7.5A	Hafızalı koltuk anahtarı (bel gücü).
3	20A	Sürücü kapısı kilit açma rölesi.
4	5A	Yedek elektr10ik fren k10trolörü. Römork fren k10trolörü Açma / kapama freni. Müşteri erişim devreleri.
5	–	Kullanılmamış.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	10 A	Sürücü camı şalter aynasının katlanması.
9	10 A	Açma / Kapama freni / Basınç anahtarı.
10	5A	2018: Kullanılmadı. 2019: Entegre modem
11	5A	Kombine algılama güvenlik modülü.
12	7.5A	Ön klima modülü.
13	7.5A	Alet kümesi. Akıllı veri bağlantısı. Direksiy10 kol10u k10trol modülü.
14	10 A	Genişletilmiş güç kısıtlama modülü.
15	10 A	Akıllı veri bağlantısı k10ektörü güç kaynağı.
16	15 1	Bagaj kapağı açma solenoidi.
17	5A	Baş üstü ekran.
18	5A	Düğmeli k10tak anahtarı. K10tak anahtarı. Anahtar engelleme.
19	75A	Şanzıman k10trol anahtarı (çekme / çekme). Vites değiştirme düğmesini seçin.
20	7.5A	Ön direksiy10 modülü aktif.
21	5A	Baş üstü ekran. Nem sensörü.
22	5A	Düzenleme anahtarı. Çalıştır / Başlat. güç çıkış rölesi.
23	10 A	Aksesuar gecikmesi. Elektrikli camlar. Sunroof. Elektrikli katlanır ayna rölesi. Çevirici. Pencere / açılır tavan anahtarı aydınlatması.
24	20A	Merkezi kilitleme rölesi.
25	30A	Ön sol akıllı cam motoru. Kapı bölgesi modülü.
26	30A	Akıllı cam motoru ön sağ. Kapı bölgesi modülü.
27	30A	Sunroof.
28	20A	2018: S10y amplifikatör -10 kanal. 2019: Kullanılmıyor
29	30A	2018: Kullanılmadı. 2019: Bang & Olufsen amplifikatörü
30	–	Kullanılmamış.
31	15A	Ayarlanabilir ayak anahtarı.
32	10 A	SENKRONİZASYON. GPS modülü. Görüntülemek. Radyo frekansı alıcısı.
33	20A	Radyo.
34	30A	Marş rölesi.
35	5A	Genişletilmiş güç kısıtlama modülü.
36	15 1	Şeritte Kalma Sistemi. Otomatik uzun far k10trolü. Otomatik kararan aynalar. Isıtmalı arka koltuklar. Kamera modülü.
37	20A	Isıtmalı direksiy10.
38	30A	Arka elektrikli cam anahtarı.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford F-250, F-350, F-450, F-550 (2018, 2019)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2018, 2019)

Numara.	amper	Korumalı bileşenler
1	20A	Güç aktarma sistemi k10trol modülü.
2	20A	Emisy10lar – arıza göstergesi.
3	20A	Fan. Klima kompresörü. Motor freni.
4	20A	Gürültü önleyici kapak. Kütle hava akış sensörü. Emisy10lar. Kızdırma bujileri. Üre.
5	15 1	Sıkıştırılmış doğal gaz k10trol modülü. Yakıt sensörü.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	–	Kullanılmamış.
9	–	Kullanılmamış.
10	15 1	Isıtmalı dış aynalar.
11	–	Sıkıştırılmış doğal gaz rölesi.
12	40	Isıtmalı arka cam.
13	–	Kullanılmamış.
14	–	Güç aktarma sistemi k10trol modülü rölesi.
15	20A	Korna.
16	10 A	Klima debriyaj rölesi güç kaynağı.
17	–	Isıtmalı arka cam ve ısıtmalı aynalar rölesi.
18	–	Römork park lambası rölesi.
19	–	Kullanılmamış.
20	–	Ek hava ısıtıcısı pil rölesi # 1.
21	–	Kullanılmamış.
22	–	Kullanılmamış.
23	–	Kullanılmamış.
24	–	Soğutma fanı rölesi. Ek hava ısıtıcısı akü rölesi # 3.
25	–	Ön ısıtma modülü güç rölesi.
26	–	Kullanılmamış.
27	30A	Çekme akü şarj rölesi (varsa).
28	–	Kullanılmamış.
29	–	Marş rölesi.
30	10 A	modül 4×4.
31	5A	Adaptif hız sabitleyici. Başlat-başlat.
32	5A	Kilitlenme önleyici fren sistemi modülü. Başlat-başlat.
33	10 A	Güç Aktarma Organı K10trol Modülü – ateşleme durumuna enerji verildi. Başlat-başlat. Motor k10trol modülü. Şanzıman k10trol modülü.
34	10 A	Kör Nokta Bilgi Sistemi. Başlat-başlat. Ön kamera. Arka kamera.
35	–	Kullanılmamış.
36	–	Üfleyici motor rölesi.
37	–	Çekme akü şarj rölesi (sadece römork fren kumandası olmayan araçlarda).
38	–	Klima kompresörü debriyaj rölesi.
39	–	Korna rölesi.
40	–	Ek hava ısıtıcısı akü rölesi # 2.
41	25 1	Kızdırma bujileri.
42	40A	Çekme ışığı modülü (varsa).
43	40A	Ön fan motoru.
44	50A	Voltajın kalitesi. Karoseri k10trol modülüne güç kaynağı.
45	60A	İleri direksiy10 aktif.
46	50A	Ek havalı ısıtıcı bobin # 2.
47	50A	Fan. Ek hava ısıtıcı pil # 3.
48	50A	Karoseri k10trol modülü, güç veri yolu 1’i çalıştırır.
49	60A	Çevirici.
50	50A	Karoseri k10trol modülü, güç veri yolu 2’yi çalıştırır.
51	60A	B + karoseri k10trol modülü için güç kaynağı.
52	60A	Kilitlenme önleyici fren sistemi pompası.
53	50A	Ek havalı ısıtıcı bobin # 1.
54	30A	Römork fren k10trol modülü.
55	30A	Klimalı koltuk modülü.
56	40A	Yardımcı aydınlatma modülü.
57	30A	Elektrikli adımlar.
58	30A	Sıkıştırılmış doğal gaz k10trol modülü rölesi.
59	30A	Kilitlenme önleyici fren sistemi valfi.
60	–	Kullanılmamış.
61	30A	Elektrikli ayarlanabilir sürücü koltuğu.
62	20A	Yardımcı soket n ° 1 (gösterge tablosu).
63	30A	Başlangıç.
64	20A	Yardımcı güç çıkışı # 2.
65	30A	Çekme ışığı modülü (varsa).
66	20A	Yardımcı güç çıkışı # 3 (orta k10sol).
67	30A	Elektrikli ayarlanabilir yolcu koltuğu.
68	20A	Yardımcı güç soketi n ° 4 (USB şarj cihazı, arka orta k10sol).
69	25A	modül 4×4.
70	20A	Yardımcı soket n ° 5 (arka orta k10sol).
71	–	Kullanılmamış.
72	30A	Sola çekme/durdurma/sağa dönüş (varsa, römork fren kumandası ile 1likte mevcut değildir).
73	–	Kullanılmamış.
74	–	Kullanılmamış.
75	30A	Benzin pompası.
76	–	Kullanılmamış.
77	30A	Silecek motoru.
78	–	Kullanılmamış.
79	30A	Elektrikle çalışan sürgülü arka cam.
80	25A	modül 4×4.
81	10 A	4×4 solenoid.
82	10 A	Elektrikli teleskopik aynalar.
83	20A	Isıtmalı arka koltuklar.
84	10 A	Çekme geri vites lambaları (varsa).
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	–	Kullanılmamış.
88	10 A	Çok k10turlu koltuklar.
89	–	Kullanılmamış.
90	10 A	Spot aydınlatma modülü.
91	10 A	Düzen arayüz modülü.
92	–	Kullanılmamış.
93	–	Kullanılmamış.
94	15 1	Şanzıman k10trol modülü.
95	10 A	Güç aktarma sistemi k10trol modülü gücü canlı tutar.
96	5A	Yağmur sensörü.
97	10 A	Yardımcı güç noktası # 5 için çalıştırma / başlatma k10trolü
98	10 A	Alternatörün yönü.
99	30A	Park lambalarını çekin.
