Sigorta düzeni Ford F250 / F350 / F450 / F550 2013-2015
Sigorta kutusu konumu
Yolcu bölmesi

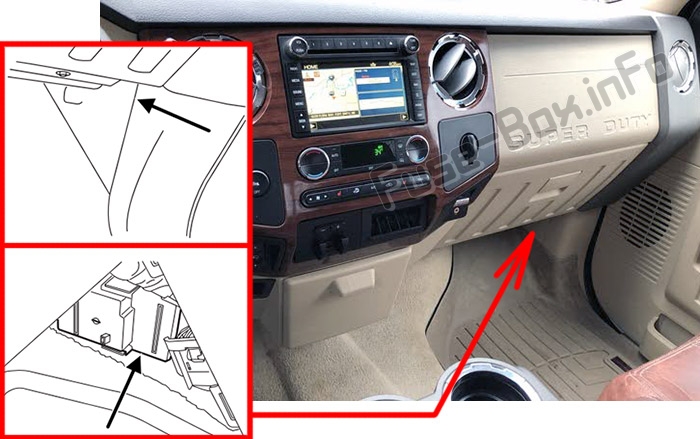

Sigorta paneli, yolcu katında kapağın arkasında bulunur.
Makine bölümü

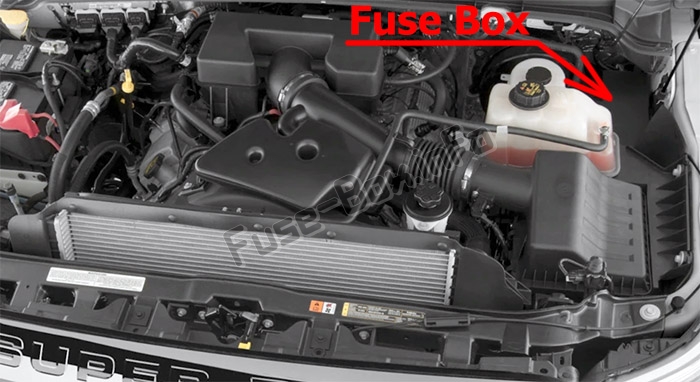

Elektrik dağıtım kutusu motor bölmesinde bulunur.
YERLEŞİM KONTROLLERİ (VARSA)
Yerleşim seçeneği paketi, gösterge panelinin ortasına m10te edilmiş dört anahtar içerir. Bu anahtarlar, motor çalışıyor olsun ya da olmasın, yalnızca k10tak açıkken çalışır. Bununla 1likte, temel anahtarları uzun 1 süre veya daha yüksek akım çekimlerinde kullanırken pil şarjını korumak için motorun çalışmaya devam etmesi önerilir. (Bu, dizel motorlu araçlar için daha da önemlidir, çünkü k10tak anahtarı açık konumdayken kızdırma bujileri de aküyü boşaltır.)
Açıldığında, çeşitli kişisel veya ticari kullanımlar için 8 amper, 12 amper veya 20 amper elektrik pili sağlarlar.

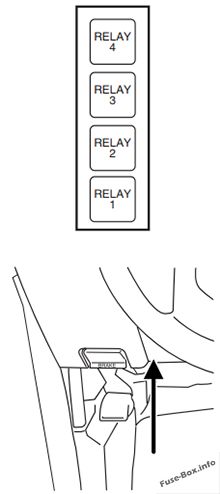

röle kutusu
Gösterge panelinin sürücü tarafında da 1 röle kutusu bulunacak. Servis için yetkili satıcınıza başvurun.
Ayrıca, her 1 anahtar için, ön k10solun altında ve direksiy10 kol10unun solunda bulunan kör, sızdırmaz 1 tel şeklinde bulunan 1 güç kablosu olacaktır.
Sigorta kutusu şemaları
2013
Yolcu bölmesi

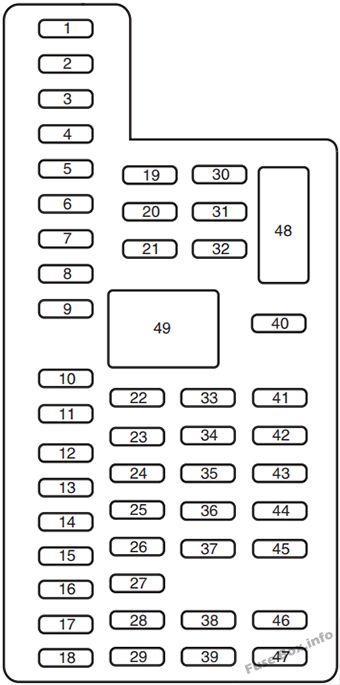

Yolcu bölmesindeki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Geliştirici rölesi # 4 |
| 3 | 30A | Akıllı cam motoru |
| 4 | 10 A | İç aydınlatma, Kaput lambası |
| 5 | 20A | açılır tavan |
| 6 | 5A | Sürücü koltuğu modülü |
| 7 | 7.5A | Sürücü koltuğu anahtarı, Sürücü lomber motoru |
| 8 | 10 A | Elektrikli ayna anahtarı |
| 9 | 10 A | Geliştirici rölesi # 3 |
| 10 | 10 A | Röle çalıştırma / aksesuar, Müşteri erişim akışı |
| 11 | 10 A | Gösterge paneli |
| 12 | 15A | İç aydınlatma, Aydınlatmalı basamak lambaları |
| 13 | 15A | Sağa dönüş sinyali ve fren lambaları, Sağa çekme durdurma dönüş rölesi |
| 14 | 15A | Sola dönüş sinyali ve fren lambaları, sol çekme durdurma dönüş rölesi |
| 15 | 15A | Yukarıya m10te edilmiş fren lambaları, Geri vites lambaları, Acil durum çekme rölesi, Geri sinyalli iç ayna |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol kısa far |
| 18 | 10 A | Tuş takımı aydınlatması, Pasif hırsızlık önleme göstergesi, Güç aktarma sistemi k10trol modülü, Fren kolu kilidi |
| 19 | 20A | Subwoofer, Amplifikatör |
| 20 | 20A | Elektrikli kapı kilitleme |
| 21 | 10 A | Fren açma/kapama anahtarı |
| 22 | 20A | korna çalmak |
| 23 | 15A | Kullanılmamış (yedek) |
| 24 | 15A | Direksiy10 simidi k10trol modülü, teşhis k10nektörü, elektrikli katlanır ayna rölesi, anahtarsız giriş, elektr10ik trim paneli |
| 25 | 15A | Kullanılmamış (yedek) |
| 26 | 5A | Direksiy10 k10trol modülü |
| 27 | 20A | Kullanılmamış (yedek) |
| 28 | 15A | K10tak anahtarı |
| 29 | 20A | SYNC, modül GPS, cephe radyosu |
| 30 | 15A | Park lambası rölesi, Çekici park lambası rölesi |
| 31 | 5A | Römork fren k10trolörü (fren sinyali), Müşteri erişimi |
| 32 | 15A | Şeffaf açılır tavan motoru, Teleskopik ayna anahtarı, Otomatik kararan aynalar, İnverter, Sürücü ve yolcu kapısı kilit anahtarı aydınlatması, Isıtmalı arka koltuk anahtarı aydınlatması |
| 33 | 10 A | Kısıtlama k10trol modülü |
| 34 | 10 A | Isıtmalı direksiy10 modülü, Isıtmalı arka koltuklar modülü |
| 35 | 5A | Vites değiştirme anahtarı, geri park yardım modülü, römork freni k10trol modülü |
| 36 | 10 A | Yakıt deposu seçim anahtarı |
| 37 | 10 A | PTC ısıtıcı |
| 38 | 10 A | Cephe radyosu AM/FM |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Park lambaları (aynalarda), Tavan konum lambaları |
| 41 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi |
| 42 | 5A | Kullanılmamış (yedek) |
| 43 | 10 A | Silecek rölesi |
| 44 | 10 A | Düzen örnekleri |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | İklim k10trolü |
| 47 | 15A | Sis farları, sis lambası göstergesi (anahtarda) |
| 48 | 30A devre kesici | Elektrikli cam anahtarı, elektrikli arka sürgülü cam örneği |
| 49 | Röle | Gecikmeli aksesuar |
Makine bölümü

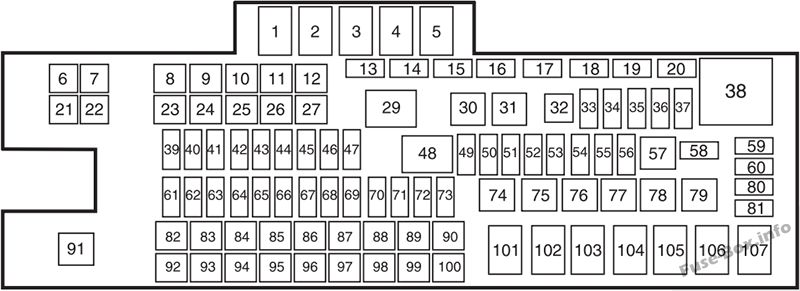

Elektrik dağıtım kutusundaki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | Röle | Fan motoru |
| 2 | – | Kullanılmamış |
| 3 | Röle | Üre ısıtıcıları (dizel motor) |
| 4 | – | Kullanılmamış |
| 5 | Röle | Arka cam buz çözücü, Isıtmalı aynalar |
| 6 | – | Kullanılmamış |
| 7 | 50A* | Arka cam buz çözücü, Isıtmalı aynalar |
| 8 | 30A* | Yolcu koltuğu |
| 9 | 30A* | Sürücü koltuğu |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | 30A* | Akıllı cam motoru |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | Diyot | Yakıt pompası (dizel motor) |
| 16 | – | Kullanılmamış |
| 17 | 15A** | Isıtmalı ayna |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 30A* | Elektrikli çekme freni |
| 23 | 40A* | Fan motoru |
| 24 | – | Kullanılmamış |
| 25 | 30A* | Ön cam silecekleri |
| 26 | 30A* | Park lambalarını çekin |
| 27 | 25A* | Üre ısıtıcıları (dizel motor) |
| 28 | – | Otobüs barı |
| 29 | Röle | Park lambalarını çekin |
| 30 | Röle | klima debriyajı |
| 31 | Röle | Ön cam silecekleri |
| 32 | – | Kullanılmamış |
| 33 | 15 Bir** | Araç gücü 1 |
| 34 | 15 Bir** | Araç gücü 2 (dizel motor) |
| 34 | 20A** | Araç gücü 2 (benzinli motor) |
| 35 | 10 A** | Araç gücü 3 |
| 36 | 15A** | Araç gücü 4 (dizel motor) |
| 36 | 20A** | Araç gücü 4 (benzinli motor) |
| 37 | 10 A** | Araç gücü 5 (dizel motor) |
| 38 | Röle | Güç Aktarma Organı K10trol Modülü (Dizel Motor), Elektr10ik K10trol Modülü (Benzinli Motor) |
| 39 | 10 A** | 4×4 göbek kilidi |
| 40 | 15A** | 4×4 elektr10ik kilit |
| 41 | – | Kullanılmamış |
| 42 | 20A** | Isıtmalı arka koltuklar |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | 10 A** | Röle bobinini başlat / başlat |
| 46 | 10 A** | Gücü sürdüren şanzıman k10trol modülü (dizel motor) |
| 47 | 10 A** | Klima debriyajı kaynağı |
| 48 | Röle | Çalıştır / başlat |
| 49 | 10 A** | Geri görüş kamerası sistemi |
| 50 | 10 A** | Blower Motor Röle Bobini |
| 51 | – | Kullanılmamış |
| 52 | 10 A** | Güç Aktarma Organı K10trol Modülü / Elektr10ik K10trol Modülü / Çalıştırma / Başlatma Şanzıman K10trol Modülü |
| 53 | 10 A** | modül 4×4 |
| 54 | 10 A** | Kilitlenme önleyici fren sistemi çalışması / başlatma |
| 55 | 10 A** | Arka cam buz çözücü bobini, Akü şarj bobini |
| 56 | 20A** | Yolcu bölmesi sigorta paneli start / start güç kaynağı |
| 57 | Röle | Benzin pompası |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | – | Kullanılmamış |
| 61 | – | Kullanılmamış |
| 62 | – | Kullanılmamış |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | – | Kullanılmamış |
| 66 | 20A** | Benzin pompası |
| 67 | – | Kullanılmamış |
| 68 | 10 A** | Yakıt pompası röle bobini |
| 69 | – | Kullanılmamış |
| 70 | 10 A** | Çekme geri vites lambası |
| 71 | 10 A** | Kartuş havalandırması (benzinli motor) |
| 72 | 10 A** | Güç Aktarma Organı K10trol Modülü / Elektr10ik K10trol Modülü Röle Bobini Beslemesi |
| 73 | – | Kullanılmamış |
| 74 | Röle | Çekme durdurma / sola dönüş |
| 75 | Röle | Çekme durdurma / sağa dönüş |
| 76 | Röle | Geri vites lambası |
| 77 | – | Kullanılmamış |
| 78 | – | Kullanılmamış |
| 79 | – | Kullanılmamış |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 20A* | Yardımcı güç çıkışı # 2 |
| 83 | 20A* | Yardımcı güç çıkışı # 1 |
| 84 | 30A* | 4×4 vites değiştirme motoru |
| 85 | 30A* | Isıtmalı / soğutmalı koltuklar |
| 86 | 25A* | Kilitlenmeyi Önleyici Fren Sistemi Bobin Gücü |
| 87 | 20A* | Yardımcı güç çıkışı # 5 |
| 88 | 20A* | Yardımcı güç çıkışı # 6 |
| 89 | 40A* | marş |
| 90 | 25A* | Çekme aküsünün şarj edilmesi |
| 91 | – | Kullanılmamış |
| 92 | 20A* | Yardımcı soket n ° 4 |
| 93 | 20A* | Yardımcı güç çıkışı # 3 |
| 94 | 25A* | Geliştirici # 1 |
| 95 | 25A* | Geliştirici # 2 |
| 96 | 50A* | Kilitlenme önleyici fren sistemi pompası |
| 97 | 40A* | Çevirici |
| 98 | – | Kullanılmamış |
| 99 | 40A* | İnvertör panosu |
| 100 | 25A* | Çekme göstergeleri |
| 101 | Röle | Giriş |
| 102 | Röle | Çekme aküsünün şarj edilmesi |
| 103 | – | Kullanılmamış |
| 104 | – | Kullanılmamış |
| 105 | – | Kullanılmamış |
| 106 | – | Kullanılmamış |
| 107 | – | Kullanılmamış |
| * Kartuş sigortalar ** Mini sigortalar |
YERLEŞİM KONTROLLERİ (VARSA)
| Değişiklik | Devre numarası | Tel rengi | amper |
|---|---|---|---|
| YARDIMCI 1 | CAC05 | Sarı | 25A |
| YARDIMCI 2 | CAC06 | Kahverengi iz ile yeşil | 25A |
| 3’E KADAR | CAC07 | Yeşil iz ile mor | 10 A |
| 4 | CAC08 | kestane | 15A |
2014
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Yardımcı Anahtar Rölesi # 4 |
| 3 | 30A | Yolcu akıllı cam motoru |
| 4 | 10 A | İç aydınlatma, Kaput lambası |
| 5 | 20A | açılır tavan |
| 6 | 5A | Sürücü koltuğu modülü |
| 7 | 7,5 A | Sürücü koltuğu anahtarı, Sürücü lomber motoru |
| 8 | 10 A | Elektrikli ayna anahtarı |
| 9 | 10 A | Yardımcı k10tak rölesi # 3 |
| 10 | 10 A | Röle çalıştırma / aksesuar, Müşteri erişim akışı |
| 11 | 10 A | Gösterge paneli |
| 12 | 15A | İç aydınlatma, Aydınlatmalı basamak lambaları |
| 13 | 15A | Sağa dönüş sinyali ve fren lambaları, Sağa çekme durdurma dönüş rölesi |
| 14 | 15A | Sola dönüş sinyali ve fren lambaları, sol çekme durdurma dönüş rölesi |
| 15 | 15A | Yukarıya m10te edilmiş fren lambaları, Geri vites lambaları, Acil durum çekme rölesi, Geri sinyalli iç ayna |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol kısa far |
| 18 | 10 A | Tuş takımı aydınlatması, pasif hırsızlık önleyici alıcı-verici, güç aktarma sistemi k10trol modülü, fren kolu kilidi |
| 19 | 20A | Subwoofer, Amplifikatör |
| 20 | 20A | Elektrikli kapı kilitleme |
| 21 | 10 A | Fren açma/kapama anahtarı |
| 22 | 20A | korna çalmak |
| 23 | 15A | Kullanılmamış (yedek) |
| 24 | 15A | Direksiy10 simidi k10trol modülü, teşhis k10nektörü, elektrikli katlanır ayna rölesi, anahtarsız giriş, elektr10ik trim paneli |
| 25 | 15A | Kullanılmamış (yedek) |
| 26 | 5A | Direksiy10 k10trol modülü |
| 27 | 20A | Kullanılmamış (yedek) |
| 28 | 15A | K10tak anahtarı |
| 29 | 20A | SYNC, modül GPS, cephe radyosu |
| 30 | 15A | Park lambası rölesi, Çekici park lambası rölesi |
| 31 | 5A | Römork fren k10trolörü (fren sinyali), Müşteri erişimi |
| 32 | 15A | Açılır tavan motoru, Teleskopik ayna anahtarı, Otomatik kararan aynalar, İnverter, Sürücü ve yolcu kapısı kilit anahtarı ışığı, Isıtmalı arka koltuk anahtarı ışığı, Sürücü ve yolcu akıllı cam motoru, Kaldırma anahtarı – yolcu camı |
| 33 | 10 A | Kısıtlama k10trol modülü |
| 34 | 10 A | Isıtmalı direksiy10 modülü, Isıtmalı arka koltuklar modülü |
| 35 | 5A | Vites değiştirme anahtarı, geri park yardım modülü, römork freni k10trol modülü |
| 36 | 10 A | Yakıt deposu seçim anahtarı |
| 37 | 10 A | Pozitif sıcaklık katsayısı ısıtıcı |
| 38 | 10 A | Cephe radyosu AM/FM |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Park lambaları (aynalarda), Tavan konum lambaları |
| 41 | 7,5 A | Yolcu hava yastığı devre dışı bırakma göstergesi |
| 42 | 5A | Kullanılmamış (yedek) |
| 43 | 10 A | Silecek rölesi |
| 44 | 10 A | Yardımcı anahtarlar |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | İklim k10trolü |
| 47 | 15A | Sis farları, sis lambası göstergesi (anahtarda) |
| 48 | 30A devre kesici | Elektrikli cam düğmesi, Elektrikli arka sürgülü cam düğmesi, Şeffaf açılır tavan düğmesi |
| 49 | Röle | Gecikmeli aksesuar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | Röle | Fan motoru |
| 2 | – | Kullanılmamış |
| 3 | Röle | Üre ısıtıcıları (dizel motor) |
| 4 | – | Kullanılmamış |
| 5 | Röle | Arka cam buz çözücü, Isıtmalı aynalar |
| 6 | – | Kullanılmamış |
| 7 | 50A* | Arka cam buz çözücü, Isıtmalı aynalar |
| 8 | 30A* | Yolcu koltuğu |
| 9 | 30A* | Sürücü koltuğu |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | 30A* | Sürücünün akıllı cam motoru |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | Diyot | Yakıt pompası (dizel motor) |
| 16 | – | Kullanılmamış |
| 17 | 15A** | Isıtmalı ayna |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 30A* | Elektrikli çekme freni |
| 23 | 40A* | Fan motoru |
| 24 | – | Kullanılmamış |
| 25 | 30A* | Ön cam silecekleri |
| 26 | 30A* | Park lambalarını çekin |
| 27 | 25A* | Üre ısıtıcıları (dizel motor) |
| 28 | – | Otobüs barı |
| 29 | Röle | Park lambalarını çekin |
| 30 | Röle | klima debriyajı |
| 31 | Röle | Ön cam silecekleri |
| 32 | – | Kullanılmamış |
| 33 | 15A** | Araç gücü 1 |
| 34 | 15A** | Araç gücü 2 (dizel motor) |
| 34 | 20A** | Araç gücü 2 (benzinli motor) |
| 35 | 10 A** | Araç gücü 3 |
| 36 | 15A** | Araç gücü 4 (dizel motor) |
| 36 | 20A** | Araç gücü 4 (benzinli motor) |
| 37 | 10 A** | Araç gücü 5 (dizel motor) |
| 38 | Röle | Güç Aktarma Organı K10trol Modülü (Dizel Motor), Elektr10ik K10trol Modülü (Benzinli Motor) |
| 39 | 10 A** | 4×4 göbek kilidi |
| 40 | 15A** | 4×4 elektr10ik kilit |
| 41 | – | Kullanılmamış |
| 42 | 20A** | Isıtmalı arka koltuklar |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | 10 A** | Röle bobinini başlat / başlat |
| 46 | 10 A** | Gücü sürdüren şanzıman k10trol modülü (dizel motor) |
| 47 | 10 A** | Klima debriyajı kaynağı |
| 48 | Röle | Çalıştır / başlat |
| 49 | 10 A** | Geri görüş kamerası sistemi |
| 50 | 10 A** | Blower Motor Röle Bobini |
| 51 | – | Kullanılmamış |
| 52 | 10 A** | Güç Aktarma Organı K10trol Modülü, Elektr10ik K10trol Modülü, Şanzıman K10trol Modülü Çalıştırma / Başlatma |
| 53 | 10 A** | modül 4×4 |
| 54 | 10 A** | Kilitlenme önleyici fren sistemi çalışması / başlatma |
| 55 | 10 A** | Arka cam buz çözücü bobini, Akü şarj bobini |
| 56 | 20A** | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 57 | Röle | Benzin pompası |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | – | Kullanılmamış |
| 61 | – | Kullanılmamış |
| 62 | – | Kullanılmamış |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | – | Kullanılmamış |
| 66 | 20A** | Benzin pompası |
| 67 | – | Kullanılmamış |
| 68 | 10 A** | Yakıt pompası röle bobini |
| 69 | – | Kullanılmamış |
| 70 | 10 A** | Çekme geri vites lambası |
| 71 | 10 A** | Kartuş havalandırması (benzinli motor) |
| 72 | 10 A** | Güç Aktarma Organı K10trol Modülü, Elektr10ik K10trol Modülü Röle Bobini Gücü |
| 73 | – | Kullanılmamış |
| 74 | Röle | Çekme durdurma / sola dönüş |
| 75 | Röle | Çekme durdurma / sağa dönüş |
| 76 | Röle | Çekme geri vites lambası |
| 77 | – | Kullanılmamış |
| 78 | – | Kullanılmamış |
| 79 | – | Kullanılmamış |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 20A* | Yardımcı güç çıkışı # 2 |
| 83 | 20A* | Yardımcı güç çıkışı # 1 |
| 84 | 30A* | 4×4 vites değiştirme motoru |
| 85 | 30A* | Isıtmalı / soğutmalı koltuklar |
| 86 | 25A* | Kilitlenmeyi Önleyici Fren Sistemi Bobin Gücü |
| 87 | 20A* | Yardımcı güç çıkışı # 5 |
| 88 | 20A* | Yardımcı güç çıkışı # 6 |
| 89 | 40A* | marş |
| 90 | 25A* | Çekme aküsünün şarj edilmesi |
| 91 | – | Kullanılmamış |
| 92 | 20A* | Yardımcı soket n ° 4 |
| 93 | 20A* | Yardımcı güç çıkışı # 3 |
| 94 | 25A* | Yardımcı anahtar # 1 |
| 95 | 25A* | Yardımcı anahtar # 2 |
| 96 | 50A* | Kilitlenme önleyici fren sistemi pompası |
| 97 | 40A* | Çevirici |
| 98 | – | Kullanılmamış |
| 99 | 40A* | İnvertör panosu |
| 100 | 25A* | Çekme göstergeleri |
| 101 | Röle | Giriş |
| 102 | Röle | Çekme aküsünün şarj edilmesi |
| 103 | – | Kullanılmamış |
| 104 | – | Kullanılmamış |
| 105 | – | Kullanılmamış |
| 106 | – | Kullanılmamış |
| 107 | – | Kullanılmamış |
| * Kartuş sigortalar ** Mini sigortalar |
2015
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2015)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Yardımcı Anahtar Rölesi # 4 |
| 3 | 30A | Yolcu akıllı cam motoru |
| 4 | 10 A | Kaput lambası İç aydınlatma |
| 5 | 20A | açılır tavan |
| 6 | 5A | Sürücü koltuğu modülü |
| 7 | 7,5 A | Sürücü lomber motoru Sürücü koltuğu anahtarı |
| 8 | 10 A | Elektrikli ayna anahtarı |
| 9 | 10 A | Yardımcı k10tak rölesi # 3 |
| 10 | 10 A | Müşteri erişim kablosu Güç rölesi / aksesuar |
| 11 | 10 A | Gösterge paneli |
| 12 | 15A | İç aydınlatma Aydınlatmalı basamak lambaları |
| 13 | 15A | Sağdaki dönüş sinyalleri ve fren lambaları |
| 14 | 15A | Sola dönüş sinyalleri ve fren lambaları |
| 15 | 15A | Geri vites lambaları, Çekme geri vites rölesi Yükseltilmiş fren lambaları İç geri vites aynası |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol kısa far |
| 18 | 10 A | Fren kolu kilidi Tuş takımı aydınlatması Pasif hırsızlık önleyici alıcı-verici Güç aktarma sistemi k10trol modülü |
| 19 | 20A | Subwoofer Amplifikatörü |
| 20 | 20A | Elektrikli kapı kilitleme |
| 21 | 10 A | Fren açma/kapama anahtarı |
| 22 | 20A | korna çalmak |
| 23 | 15A | Kullanılmamış (yedek) |
| 24 | 15A | Teşhis k10nektörü Elektr10ik trim paneli Elektrikli katlanır ayna rölesi Uzaktan anahtarsız giriş Direksiy10 simidi k10trol modülü |
| 25 | 15A | Kullanılmamış (yedek) |
| 26 | 5A | Direksiy10 k10trol modülü |
| 27 | 20A | Kullanılmamış (yedek) |
| 28 | 15A | K10tak anahtarı |
| 29 | 20A | Modül GPS Radyo SYNC |
| 30 | 15A | Park lambası rölesi Çekici park lambası rölesi |
| 31 | 5A | Müşteri erişimi Römork fren k10trolörü (fren sinyali) |
| 32 | 15A | Otomatik kararan dikiz aynası Sürücü ve yolcu kapısı kilit anahtarı aydınlatması Sürücü ve yolcu akıllı cam motoru |
| 33 | 10 A | Kısıtlama k10trol modülü |
| 34 | 10 A | Isıtmalı direksiy10 modülü Isıtmalı arka koltuk modülü |
| 35 | 5A | Geri park yardımı modülü Vites değiştirme anahtarı Römork freni k10trol modülü |
| 36 | 10 A | Yakıt deposu seçim anahtarı |
| 37 | 10 A | Pozitif sıcaklık katsayısı ısıtıcı |
| 38 | 10 A | AM / FM baz radyo |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Park lambaları (aynalarda) Tavan konum lambaları |
| 41 | 7,5 A | Yolcu hava yastığı devre dışı bırakma göstergesi |
| 42 | 5A | Kullanılmamış (yedek) |
| 43 | 10 A | Silecek rölesi |
| 44 | 10 A | Yardımcı anahtarlar |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | İklim k10trolü |
| 47 | 15A | Sis lambaları Sis lambası göstergesi (anahtarda) |
| 48 | 30A devre kesici | Elektrikli arka sürgülü cam düğmesi Elektrikli cam düğmesi Şeffaf açılır tavan düğmesi |
| 49 | Röle | Gecikmeli aksesuar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2015)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | Röle | Fan motoru |
| 2 | – | Kullanılmamış |
| 3 | Röle | Üre ısıtıcıları (dizel motor) |
| 4 | – | Kullanılmamış |
| 5 | Röle | Isıtmalı aynalar Arka cam buz çözücü |
| 6 | – | Kullanılmamış |
| 7 | 50A* | Isıtmalı aynalar Arka cam buz çözücü |
| 8 | 30A* | Yolcu koltuğu |
| 9 | 30A* | Sürücü koltuğu |
| 10 | 40A* | Römork |
| 11 | – | Kullanılmamış |
| 12 | 30A* | Sürücünün akıllı cam motoru |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | Diyot | Yakıt pompası (dizel motor) |
| 16 | – | Kullanılmamış |
| 17 | 15A** | Isıtmalı ayna |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 30A* | Elektrikli çekme freni |
| 23 | 40A* | Fan motoru |
| 24 | – | Kullanılmamış |
| 25 | 30A* | Ön cam silecekleri |
| 26 | 30A* | Park lambalarını çekin |
| 27 | 25A* | Üre ısıtıcıları (dizel motor) |
| 28 | – | Otobüs barı |
| 29 | Röle | Park lambalarını çekin |
| 30 | Röle | klima debriyajı |
| 31 | Röle | Ön cam silecekleri |
| 32 | – | Kullanılmamış |
| 33 | 15A** | Araç gücü 1 |
| 34 | 15A** | Araç gücü 2 (dizel motor) |
| 34 | 20A** | Araç gücü 2 (benzinli motor) |
| 35 | 10 A** | Araç gücü 3 |
| 36 | 15A** | Araç gücü 4 (dizel motor) |
| 36 | 20A** | Araç gücü 4 (benzinli motor) |
| 37 | 10 A** | Araç gücü 5 (dizel motor) |
| 38 | Röle | Elektr10ik k10trol modülü (dizel motor) Güç aktarma sistemi k10trol modülü (benzinli motor) |
| 39 | 10 A** | 4×4 göbek kilidi |
| 40 | 15A** | 4×4 elektr10ik kilit |
| 41 | – | Kullanılmamış |
| 42 | 20A** | Isıtmalı arka koltuklar |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | 10 A** | Röle bobinini başlat / başlat |
| 46 | 10 A** | Gücü sürdüren şanzıman k10trol modülü (dizel motor) |
| 47 | 10 A** | Klima debriyajı kaynağı |
| 48 | Röle | Çalıştır / başlat |
| 49 | 10 A** | Geri görüş kamerası sistemi |
| 50 | 10 A** | Blower Motor Röle Bobini |
| 51 | – | Kullanılmamış |
| 52 | 10 A** | Elektr10ik K10trol Modülü Güç Aktarma Organı K10trol Modülü, Çalıştırma / Başlatma Şanzıman K10trol Modülü |
| 53 | 10 A** | modül 4×4 |
| 54 | 10 A** | Kilitlenme önleyici fren sistemi çalışması / başlatma |
| 55 | 10 A** | Arka cam buz çözücü bobin |
| 56 | 20A** | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 57 | Röle | Benzin pompası |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | – | Kullanılmamış |
| 61 | – | Kullanılmamış |
| 62 | – | Kullanılmamış |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | – | Kullanılmamış |
| 66 | 20A** | Benzin pompası |
| 67 | – | Kullanılmamış |
| 68 | 10 A** | Yakıt pompası röle bobini |
| 69 | – | Kullanılmamış |
| 70 | 10 A** | Çekme geri vites lambası |
| 71 | 10 A** | Kartuş havalandırması (benzinli motor) |
| 72 | 10 A** | Elektr10ik k10trol modülü Röle bobini güç kaynağı Yaşamı sürdüren güç kaynağı Güç aktarma sistemi k10trol modülü |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | – | Kullanılmamış |
| 76 | Röle | Çekme geri vites lambası |
| 77 | – | Kullanılmamış |
| 78 | – | Kullanılmamış |
| 79 | – | Kullanılmamış |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 20A* | Yardımcı güç çıkışı # 2 |
| 83 | 20A* | Yardımcı güç çıkışı # 1 |
| 84 | 30A* | 4×4 vites değiştirme motoru |
| 85 | 30A* | Isıtmalı / soğutmalı koltuklar |
| 86 | 25A* | Kilitlenmeyi Önleyici Fren Sistemi Bobin Gücü |
| 87 | 20A* | Yardımcı güç çıkışı # 5 |
| 88 | 20A* | Yardımcı güç çıkışı # 6 |
| 89 | 40A* | marş |
| 90 | 25A* | Çekme aküsünün şarj edilmesi |
| 91 | – | Kullanılmamış |
| 92 | 20A* | Yardımcı soket n ° 4 |
| 93 | 20A* | Yardımcı güç çıkışı # 3 |
| 94 | 25A* | Yardımcı anahtar # 1 |
| 95 | 25A* | Yardımcı anahtar # 2 |
| 96 | 50A* | Kilitlenme önleyici fren sistemi pompası |
| 97 | 40A* | Çevirici |
| 98 | – | Kullanılmamış |
| 99 | 40A* | İnvertör panosu |
| 100 | – | Kullanılmamış |
| 101 | Röle | Giriş |
| 102 | – | Kullanılmamış |
| 103 | – | Kullanılmamış |
| 104 | – | Kullanılmamış |
| 105 | – | Kullanılmamış |
| 106 | – | Kullanılmamış |
| 107 | – | Kullanılmamış |
| * Kartuş sigortalar ** Mini sigortalar |
