Sigorta düzeni Ford F250 / F350 / F450 / F550 2008-2012
Sigorta kutusu konumu

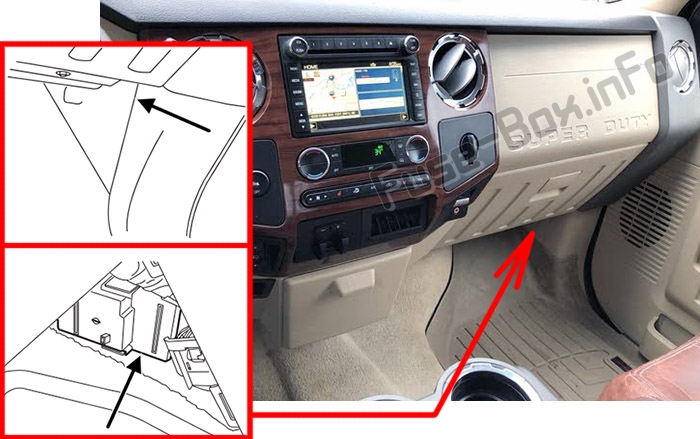

Yolcu bölmesi
Sigorta paneli, yolcu katında kapağın arkasında bulunur.

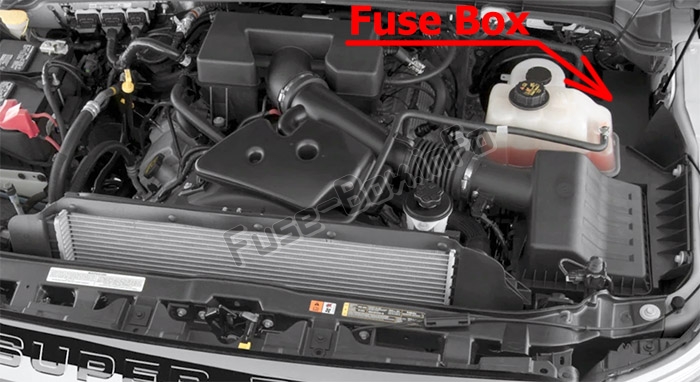

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2008
Yolcu bölmesi

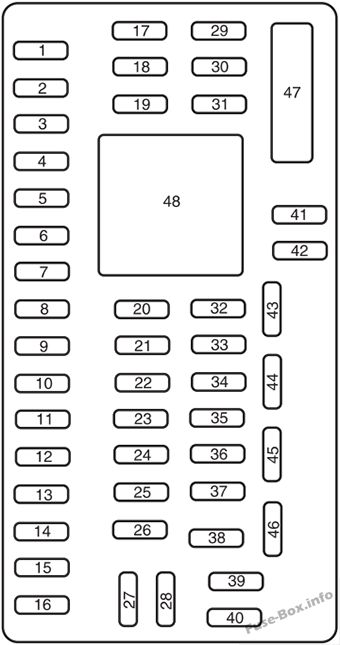

Yolcu bölmesindeki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 15A | Aile Eğlence Sistemi (FES) |
| 4 | 30A | Kullanılmamış (yedek) |
| 5 | 10 A | Klavye aydınlatması, fren ve vites kilitleme (BSI) |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Sol far (kısa huzme) |
| 8 | 10 A | Sağ far (kısa huzme) |
| 9 | 15A | İç aydınlatma |
| 10 | 15A | Şarj lambası |
| 11 | 10 A | Kullanılmamış |
| 12 | 7.5A | Elektrikli ayna anahtarı, elektrikli sürücü koltuğu (hafıza) |
| 13 | 7.5A | Kullanılmamış (yedek) |
| 14 | 10 A | Geliştirici rölesi # 3 |
| 15 | 10 A | Klima kafası |
| 16 | 15A | Röle # 4 Güç Kaynağı |
| 17 | 20A | Kilit motoruna giden tüm güç |
| 18 | 20A | Isıtmalı koltuk rölesi güç kaynağı |
| 19 | 25A | Kullanılmamış (yedek) |
| 20 | 15A | Ayarlanabilir pedallar, Veri Bağlantısı |
| 21 | 15A | Sis farı rölesi güç kaynağı, Viraj lambaları |
| 22 | 15A | Park lambası rölesi beslemesi |
| 23 | 15A | Uzun huzmeli röle güç kaynağı |
| 24 | 20A | Korna rölesi güç kaynağı |
| 25 | 10 A | Teleskopik aynalar için güç anahtarı Talep üzerine lambalar – kaputun altında ve ışıklı güneşlik (pil tasarrufu) |
| 26 | 10 A | Grup |
| 27 | 20A | K10tak anahtarı güç kaynağı, Yolcu bölmesi sigortaları 28, 43 ve 45, Motor bölmesi marş rölesi bobini # 57 (Dizel motor), Motor bölmesi marş rölesi diyotu (benzinli motorlar) |
| 28 | 5A | Radyo |
| 29 | 5A | Kullanılmamış (yedek) |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Pusula |
| 32 | 10 A | Emniyet K10trol Modülü (RCM), yolcu hava yastığı devre dışı bırakma göstergesi |
| 33 | 10 A | Çekme Freni K10trol Cihazı, Çekme Akü Şarj Rölesi Bobini |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Geri Algılama Sistemi (RSS), 4×4 modül, 4×4 solenoid, çekiş k10trol anahtarı, çekme/çekme anahtarı (dizel motor) |
| 36 | 5A | Pasif Hırsızlığa Karşı Koruma Sistemi (PATS) alıcı-verici, küme k10trolü |
| 37 | 10 A | Çift otomatik veya manuel klima, PTC k10trolü |
| 38 | 20A | subwoofer |
| 39 | 20A | Radyo |
| 40 | 20A | Modül 4×4, modül radyo uydusu |
| 41 | 15A | Radyo, Elektrokromatik dikiz aynası, Kilit düğmesi aydınlatması |
| 42 | 10 A | Isıtmalı Koltuk Röle Bobini, Yerleşim Anahtarı Röle Bobinleri, Isıtmalı Ayna Röle Bobini |
| 43 | 10 A | Yakıt deposu seçici, 4×4 modül |
| 44 | 10 A | İstemci Erişim Akışını (PTO) Çalıştırın / Başlatın |
| 45 | 5A | Ön Silecek Mantığı, Fan Motoru Röle Bobini |
| 46 | 7.5A | Kullanılmamış (yedek) |
| 47 | 30A devre kesici | Elektrikli camlar, açılır tavan, sürgülü elektrikli arka ışık |
| 48 | Röle | Gecikmeli aksesuar |
Makine bölümü

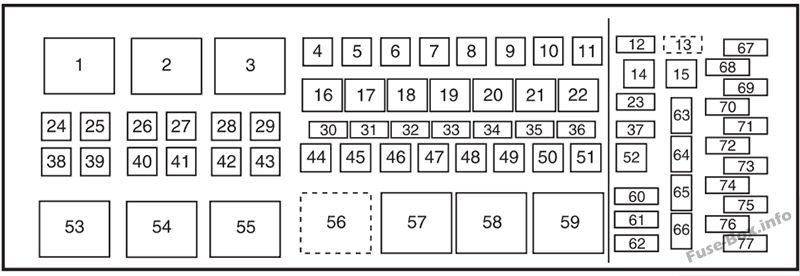

Elektrik dağıtım kutusundaki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | Röle | Fan Motoru / Değişken Fan K10trolü (Çift Bölgeli İklim K10trolü) |
| 2 | Röle | Lo-Hi Elektr10ik Anında (ESOF) Vites Değiştirme |
| 3 | Röle | Isıtmalı ayna |
| 4 | – | Kullanılmamış |
| 5 | 30A* | Römork fren k10trolörü (teyit edilecek) |
| 6 | 40A* | ABS modülü (Pompa) |
| 7 | 30A* | Yardımcı d10anım anahtarı # 1 |
| 8 | 30A* | Yardımcı d10anım anahtarı # 2 |
| 9 | 40A* | ABS modülü (bobin) |
| 10 | 20A* | çakmak |
| 11 | 20A* | Gösterge paneli soketi |
| 12 | 15 Bir** | Fren Açma / Kapama (BOO) röle güç kaynağı |
| 13 | 5A ** | Fren anahtarı, fren anahtarı röle bobini, SJB modülü, 4×4 modülü |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | Röle | klima debriyajı |
| 17 | Röle | Kullanılmamış |
| 18 | Röle | Yakıt Pompası K10trol Modülü (FPDM), Yakıt Enjektörleri (Benzinli Motorlar), Dizel Yakıt K10trol Modülü (DFCM) (Dizel Motor) |
| 19 | Röle | Geri vites lambaları, Ters Algılama Sistemi (RSS), Motor bölmesi sigortası 63 |
| 20 | Röle | Römork dur / dön (sol) |
| 21 | Röle | Römork durdurma / dönüş (sağ) |
| 22 | Röle | Fren lambaları, yüksek merkezi fren lambası (CHMSL), 10aylanacak, müşteri erişimi |
| 23 | 15 Bir** | Isıtmalı ayna |
| 24 | 40A* | Fan motoru rölesi |
| 25 | – | Kullanılmamış |
| 26 | 30A* | ESOF lo-hi rölesi |
| 27 | 50A* | Kızdırma bujisi k10trol modülü (GPCM) # 1 (yalnızca dizel motor) |
| 28 | 20A* | Isıtmalı ayna rölesi |
| 29 | 30A* | Elektrikli ayarlanabilir yolcu koltuğu |
| 30 | 10 A** | Klima debriyaj rölesi |
| 31 | 15 Bir** | Elektrikli katlanır ayna rölesi |
| 32 | 20A** | Yakıt pompası rölesi |
| 33 | 20A** | Geri vites lambası rölesi |
| 34 | 25A** | Römork durdurma / dönüş rölesi |
| 35 | 5A** | ESOF röle bobinleri |
| 36 | 10 A** | Benzinli motorlar: güç aktarma sistemi k10trol modülü (PCM) gücü korur, bid10 havalandırması Dizel motor: motor k10trol modülü (ECM) gücü korur |
| 37 | 10 A** | Şanzıman K10trol Modülü (TCM) (yalnızca dizel motor) |
| 38 | – | Kullanılmamış |
| 39 | 50A* | ECM gücü (dizel motor) |
| 40 | 30A* | Marş rölesi |
| 41 | 20A* | Elektrik prizi (Orta k10sol – Ön) |
| 42 | 30A* | Römork park lambası rölesi |
| 43 | 20A* | Elektrik prizi (Orta k10sol – Arka) |
| 44 | 30A* | Römork akü şarj rölesi |
| 45 | 30A* | Sürücü koltuğu veya hafıza modülü |
| 46 | 40A* | Röleyi başlat / başlat |
| 47 | 50A* | GPCM # 2 (yalnızca dizel motor) |
| 48 | 30A* | ESOF yüksek-düşük röle |
| 49 | 30A* | Silecek motoru |
| 50 | 30A* | PCM röle bobini, PCM rölesi (yalnızca benzinli motorlar) |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | Röle | PCM güç bus (Sigortalar 68, 70, 72, 74, 76) (yalnızca dizel motor) |
| 54 | Röle | marş solenoidi |
| 55 | Röle | Park lambalarını çekin |
| 56 | Röle | Çekme aküsünün şarj edilmesi |
| 57 | Röle | Bus Güç Dağıtım Kutusu (PDB) (sigortalar 67, 69, 71, 73, 75, 77) Bus SJB Run/Start (Sigortalar 29-37, 46) |
| 58 | Röle | ESOF yüksek-düşük |
| 59 | Röle | PCM güç bus (Sigortalar 68, 70, 72, 74, 76) (Yalnızca benzinli motorlar) |
| 60 | Diyot | Marş rölesi (yalnızca benzinli motorlar) |
| 61 | Diyot | klima debriyajı |
| 62 | Diyot | Benzin pompası |
| 63 | 15 Bir** | Geri vites lambaları çekme |
| 64 | 5A** | Ayna konum lambaları |
| 65 | – | Kullanılmamış |
| 66 | – | Kullanılmamış |
| 67 | – | Kullanılmamış |
| 68 | – | Kullanılmamış |
| 69 | – | Kullanılmamış |
| 70 | 10 A** | Benzinli Motorlar: Klima debriyaj röle bobini, soğutucu akışkan muhafaza şalteri, ısıtmalı PCV dizel motor: A / C debriyaj röle bobini, debriyaj şalteri, yakıt pompası soğutucusu, çevrim basınç şalteri klima |
| 71 | 5A** | Yakıt Pompası Röle Diyodu, PCM / ECM Çalıştırma / Başlatma Gücü |
| 72 | 15 Bir** | Benzinli motorlar: Ateşleme bobinleri Dizel motor: TCM motor |
| 73 | – | Kullanılmamış |
| 74 | 20A** | Benzinli motorlar: VPWR: HEGO, CMS, MAFS, EVMV, CMCV, VCT, IMTV Dizel motor: VPWR: Motor yükleri |
| 75 | 5A** | Acil durum röle bobininin güç kaynağı |
| 76 | 20A** | Benzinli motorlar: VPWR: PCM Dizel motor: VPWR: ECM |
| 77 | 10 A** | ABS modül mantığı |
| * Kartuş sigortalar ** Mini sigortalar |
2010
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 15A | Aile Eğlence Sistemi (FES) |
| 4 | 30A | Kullanılmamış (yedek) |
| 5 | 10 A | Klavye aydınlatması, Fren vites kilidi (BSI), SPBJB |
| 6 | 20A | yanıp sönen |
| 7 | 10 A | Sol far (kısa huzme) |
| 8 | 10 A | Sağ far (kısa huzme) |
| 9 | 15A | İç aydınlatma, Işıklı basamaklar |
| 10 | 15A | Şarj lambası, su 1ikintisi lambası, arka ışığı değiştir |
| 11 | 10 A | Kullanılmamış (yedek) |
| 12 | 7.5A | Elektrikli ayna anahtarı, elektrikli sürücü koltuğu (hafıza) |
| 13 | 5A | Kullanılmamış (yedek) |
| 14 | 10 A | Geliştirici rölesi # 3 |
| 15 | 10 A | Klima kafası |
| 16 | 15A | Geliştirici rölesi # 4 Güç kaynağı |
| 17 | 20A | Kilit motoruna giden tüm güç |
| 18 | 20A | Isıtmalı koltuk rölesi güç kaynağı |
| 19 | 25A | Kullanılmamış (yedek) |
| 20 | 15A | Ayarlanabilir pedallar, Veri Bağlantısı |
| 21 | 15A | Sis farı rölesi güç kaynağı, Viraj lambaları |
| 22 | 15A | Park lambası rölesi beslemesi |
| 23 | 15A | Uzun huzmeli röle güç kaynağı |
| 24 | 20A | Korna rölesi güç kaynağı |
| 25 | 10 A | Elektrikli teleskopik ayna anahtarı, isteğe bağlı lambalar – kaputun altında ve aydınlatmalı vizör (pil tasarrufu) |
| 26 | 10 A | Grup |
| 27 | 20A | K10tak anahtarı güç kaynağı, Yolcu kabini sigortaları 28, 42, 43, 44 ve 45, Motor bölmesi marş rölesi bobini # 57 (dizel motor), Aksesuarlar kapatma k10trol modülü (varsa) ( Dizel motor), Motor bölmesi marş rölesi diyotu) |
| 28 | 5A | Radyo |
| 29 | 5A | Kullanılmamış (yedek) |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Emniyet K10trol Modülü (RCM), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi |
| 33 | 10 A | Çekme Freni K10trol Cihazı, Çekme Akü Şarj Rölesi Bobini |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Geri Algılama Sistemi (RSS), 4×4 modül, 4×4 solenoid, çekiş k10trol anahtarı, çekme/çekme anahtarı (dizel motor) |
| 36 | 5A | Pasif Hırsızlığa Karşı Koruma Sistemi (PATS) alıcı-verici, küme k10trolü |
| 37 | 10 A | Klima, PTC k10trolü |
| 38 | 20A | subwoofer |
| 39 | 20A | Radyo, navigasy10 radyosu ve amplifikatör |
| 40 | 20A | Modül 4×4, modül radyo uydusu, SYNC®, GPS |
| 41 | 15A | Radyo, otomatik kararan dikiz aynası, kilit düğmesi aydınlatması |
| 42 | 10 A | Isıtmalı Koltuk Röle Bobini, Yerleşim Anahtarı Röle Bobinleri, Isıtmalı Ayna Röle Bobini |
| 43 | 10 A | Yakıt deposu seçici, 4×4 modül |
| 44 | 10 A | İstemci Erişim Akışını (PTO) Çalıştırın |
| 45 | 5A | Ön Silecek Mantığı, Fan Motoru Röle Bobini |
| 46 | 7.5A | Kullanılmamış (yedek) |
| 47 | 30A devre kesici | Elektrikli camlar, Sunroof, Elektrikli sürgülü arka cam |
| 48 | Röle | Gecikmeli aksesuar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | Röle | Fan motoru / Değişken fan k10trolü (Çift bölgeli klima) |
| 2 | Röle | Lo-Hi Elektr10ik Anında (ESOF) Vites Değiştirme |
| 3 | Röle | Isıtmalı ayna |
| 4 | – | Kullanılmamış |
| 5 | 30A* | Römork fren k10trolörü (teyit edilecek) |
| 6 | 40A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü (Pompa) |
| 7 | 30A* | Yardımcı d10anım anahtarı # 1 |
| 8 | 30A* | Yardımcı d10anım anahtarı # 2 |
| 9 | 40A* | ABS modülü (bobin) |
| 10 | 20A* | Gösterge panelinde elektrik prizi / çakmak |
| 11 | 20A* | Gösterge paneli soketi |
| 12 | 15A** | Güç açma/kapama fren rölesi (BOO) |
| 13 | 5A** | Fren anahtarı, fren anahtarı röle bobini, SJB modülü, 4×4 modülü |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | Röle | klima debriyajı |
| 17 | Röle | Ön cam silecekleri |
| 18 | Röle | Yakıt Pompası K10trol Modülü (FPDM), Yakıt Enjektörleri (Benzinli Motorlar), Dizel Yakıt K10trol Modülü (DFCM) (Dizel Motor) |
| 19 | Röle | Geri vites lambaları, Geri vites algılama sistemi (RSS), Motor bölmesi sigortası 63 |
| 20 | Röle | Römork dur / dön (sol) |
| 21 | Röle | Römork durdurma / dönüş (sağ) |
| 22 | Röle | Stop lambaları, Yüksek merkezi stop lambası (CHMSL), TBC, Müşteri erişimi |
| 23 | 15A** | Isıtmalı ayna, Isıtmalı benekli ayna |
| 24 | 40A* | Fan motoru rölesi |
| 25 | – | Kullanılmamış |
| 26 | 30A* | ESOF lo-hi rölesi |
| 27 | 50A* | Kızdırma bujisi k10trol modülü (GPCM) # 1 (yalnızca dizel motor) |
| 28 | 20A* | Isıtmalı ayna rölesi |
| 29 | 30A* | Elektrikli ayarlanabilir yolcu koltuğu |
| 30 | 10 A** | Klima debriyaj rölesi |
| 31 | 15A** | Elektrikli katlanır ayna rölesi |
| 32 | 20A** | Yakıt pompası rölesi |
| 33 | 20A** | Geri vites lambası rölesi |
| 34 | 25A** | Römork durdurma / dönüş rölesi |
| 35 | 5A** | ESOF röle bobinleri |
| 36 | 10 A** | Benzinli Motorlar: Güç Aktarma Organı K10trol Modülü (PCM) Gücü Canlı Tutar, Kartuş Havalandırması Dizel Motor: Motor K10trol Modülü (ECM) Gücü Canlı Tutar |
| 37 | 10 A** | Şanzıman K10trol Modülü (TCM) (yalnızca dizel motor) |
| 38 | – | Kullanılmamış |
| 39 | 50A* | ECM gücü (dizel motor) |
| 40 | 30A* | Marş rölesi |
| 41 | 20A* | Elektrik prizi (Orta k10sol – ön) |
| 42 | 30A* | Römork park lambası rölesi |
| 43 | 20A* | Elektrik prizi (Orta k10sol – arka) |
| 44 | 30A* | Römork akü şarj rölesi |
| 45 | 30A* | Güç ayarlı veya hafıza modüllü sürücü koltuğu, Havalı koltuklar |
| 46 | 40A* | Röleyi başlat / başlat |
| 47 | 50A* | GPCM # 2 (yalnızca dizel motor) |
| 48 | 30A* | ESOF yüksek-düşük röle |
| 49 | 30A* | Silecek motoru |
| 50 | 30A* | PCM röle bobini, PCM rölesi (yalnızca benzinli motorlar) |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | Röle | PCM güç bus (Sigortalar 68, 70, 72, 74, 76) (yalnızca dizel motor) |
| 54 | Röle | marş solenoidi |
| 55 | Röle | Park lambalarını çekin |
| 56 | Röle | Çekme aküsünün şarj edilmesi |
| 57 | Röle | Bus Güç Dağıtım Kutusu (PDB) (sigortalar 67, 69, 71, 73, 75, 77) ‘ SJB Run/Start bus (Sigortalar 29-37, 46) |
| 58 | Röle | ESOF yüksek-düşük |
| 59 | Röle | PCM güç bus (Sigortalar 68, 70, 72, 74, 76) (Yalnızca benzinli motorlar) |
| 60 | Diyot | Tek Dokunuşla Başlatma (OTIS) |
| 61 | Diyot | klima debriyajı |
| 62 | Diyot | Benzin pompası |
| 63 | 15A** | Geri vites lambaları çekme |
| 64 | 5A** | Ayna konum lambaları |
| 65 | – | Kullanılmamış |
| 66 | – | Kullanılmamış |
| 67 | – | Kullanılmamış |
| 68 | – | Kullanılmamış |
| 69 | – | Kullanılmamış |
| 70 | 10 A** | Benzinli Motorlar: A/C debriyaj röle bobini, soğutma sıvısı muhafaza anahtarı, ısıtmalı PCV dizel motor: A/C debriyaj röle bobini, debriyaj anahtarı, yakıt pompası soğutucusu, çevrim basıncı örnek klima |
| 71 | 5A** | Yakıt Pompası Röle Diyodu, PCM / ECM Çalıştırma / Başlatma Gücü |
| 72 | 15A** | Benzinli motorlar: Ateşleme bobinleri Dizel motor: TCM motor |
| 73 | 2A** | Geri Görüş Kamera Sistemi (RCS) |
| 74 | 20A** | Benzinli Motorlar: Araç Gücü (VPWR): Isıtmalı Egzoz Gazı Oksijen Sensörü, CMS, Kütle Hava Akış Sensörü, Elektr10ik Buhar Yönetim Valfi, CMCV, Değişken Kam Zamanlaması, IMTV Dizel Motor: VPWR: Motor yükleri |
| 75 | 5A** | Acil durum röle bobininin güç kaynağı |
| 76 | 20A** | Benzinli motorlar: VPWR: PCM Dizel motor: VPWR: ECM |
| 77 | 10 A** | ABS modül mantığı |
| * Kartuş sigortalar ** Mini sigortalar |
2011
Yolcu bölmesi

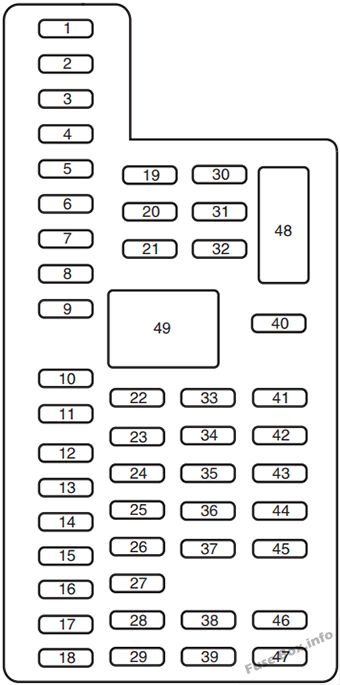

Yolcu bölmesindeki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Geliştirici rölesi # 4 |
| 3 | 30A | Kullanılmamış (yedek) |
| 4 | 10 A | Teleskopik ayna anahtarı, İç aydınlatma, Kaput lambası |
| 5 | 20A | Ay çatısı |
| 6 | 5A | Sürücü koltuğu modülü |
| 7 | 7.5A | Sürücü koltuğu anahtarı, Sürücü lomber motoru |
| 8 | 10 A | Elektrikli ayna anahtarı |
| 9 | 10 A | Geliştirici rölesi # 3 |
| 10 | 10 A | Röle çalıştırma / aksesuar, Müşteri erişim akışı |
| 11 | 10 A | Gösterge paneli |
| 12 | 15A | İç aydınlatma, Aydınlatmalı basamak lambaları |
| 13 | 15A | Sağa dönüş sinyali ve fren lambaları, çekme sağa dönüş sinyali durdurma rölesi (TT) |
| 14 | 15A | Sola dönüş sinyali ve fren lambaları, sola dönüş sinyali rölesi TT |
| 15 | 15A | Yüksek fren lambaları, Geri vites lambaları, TT geri vites rölesi |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol kısa far |
| 18 | 10 A | Tuş takımı aydınlatması, pasif hırsızlık önleme göstergesi (PATS), güç aktarma sistemi k10trol modülü (PCM), fren kolu kilidi |
| 19 | 20A | subwoofer |
| 20 | 20A | Elektrikli kapı kilitleme |
| 21 | 10 A | Fren açma/kapama anahtarı |
| 22 | 20A | korna çalmak |
| 23 | 15A | Kullanılmamış (yedek) |
| 24 | 15A | Direksiy10 simidi k10trol modülü, teşhis k10nektörü, uydu radyo modülü, elektrikli katlanır ayna rölesi, uzaktan anahtarsız giriş |
| 25 | 15A | Kullanılmamış (yedek) |
| 26 | 5A | Direksiy10 k10trol modülü |
| 27 | 20A | amplifikatör |
| 28 | 15A | K10tak anahtarı |
| 29 | 20A | SYNC®, modül GPS, cephe radyosu |
| 30 | 15A | Park lambası rölesi, TT park lambası rölesi |
| 31 | 5A | Römork fren k10trolörü (fren sinyali), Müşteri erişimi |
| 32 | 15A | Sunroof, otomatik kararan aynalar, invertör, sürücü ve yolcu kapısı kilit anahtarı ışıkları |
| 33 | 10 A | Kısıtlama k10trol modülü |
| 34 | 10 A | Kullanılmamış (yedek) |
| 35 | 5A | Vites değiştirme anahtarı, geri park yardım modülü, römork freni k10trol modülü |
| 36 | 10 A | Yakıt deposu seçim örneği |
| 37 | 10 A | PTC ısıtıcı |
| 38 | 10 A | cephe radyosu |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Park lambaları (aynalarda), Tavan konum lambaları |
| 41 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi |
| 42 | 5A | Kullanılmamış (yedek) |
| 43 | 10 A | Silecek rölesi |
| 44 | 10 A | Düzen örnekleri |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | İklim k10trolü |
| 47 | 15A | Sis farları, sis lambası göstergesi (anahtarda) |
| 48 | 30A devre kesici | Elektrikli Cam Örneği, Elektrikli Arka Sürgülü Cam Örneği |
| 49 | Röle | Gecikmeli aksesuar |
Makine bölümü

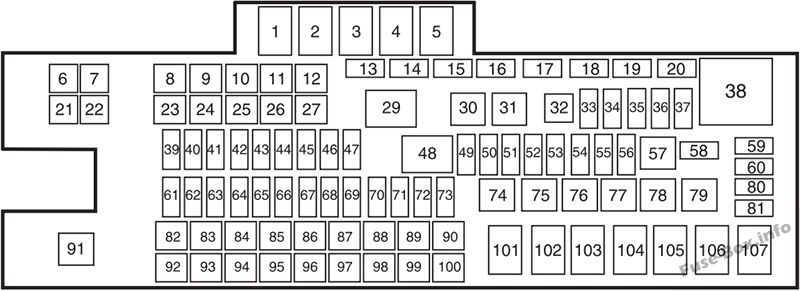

Elektrik dağıtım kutusundaki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | Röle | Fan motoru |
| 2 | – | Kullanılmamış |
| 3 | Röle | Üre ısıtıcıları |
| 4 | – | Kullanılmamış |
| 5 | Röle | Arka cam buz çözücüsü |
| 6 | – | Kullanılmamış |
| 7 | 40A* | Arka cam buz çözücüsü |
| 8 | 30A* | Yolcu koltuğu |
| 9 | 30A* | Sürücü koltuğu |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | – | Kullanılmamış |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | Diyot | Benzin pompası |
| 16 | – | Kullanılmamış |
| 17 | 15A** | Isıtmalı ayna |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 30A* | Elektrikli çekme freni |
| 23 | 40A* | Fan motoru |
| 24 | – | Kullanılmamış |
| 25 | 30A* | Ön cam silecekleri |
| 26 | 30A* | Park lambalarını çekin |
| 27 | 25A* | Üre ısıtıcıları |
| 28 | – | Otobüs barı |
| 29 | Röle | Park lambalarını çekin |
| 30 | Röle | klima debriyajı |
| 31 | Röle | Ön cam silecekleri |
| 32 | – | Kullanılmamış |
| 33 | 15A** | Araç gücü (VPWR) 1 |
| 34 | 15A** | VPWR 2 (dizel motor) |
| 34 | 20A** | VPWR 2 (benzinli motor) |
| 35 | 10 A** | VPWR 3 |
| 36 | 15A** | VPWR 4 (dizel motor) |
| 36 | 20A** | VPWR 4 (benzinli motor) |
| 37 | 10 A** | VPWR 5 (dizel motor) |
| 38 | Röle | Güç Aktarma Organı K10trol Modülü (PCM) (Dizel Motor), Elektr10ik K10trol Modülü (ECM) (Benzinli Motor) |
| 39 | 10 A** | 4×4 göbek kilidi |
| 40 | 15 Bir** | 4×4 elektr10ik kilit |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | 10 A** | Röle bobinini başlat / başlat |
| 46 | 10 A** | Şanzıman K10trol Modülü (TCM) Tutma Gücü |
| 47 | 10 A** | Klima debriyajı kaynağı |
| 48 | Röle | Çalıştır / başlat |
| 49 | 10 A** | Geri görüş kamerası sistemi |
| 50 | 10 A** | Blower Motor Röle Bobini |
| 51 | – | Kullanılmamış |
| 52 | 10 A** | PCM / ECM / TCM çalıştırma / başlatma |
| 53 | 10 A** | modül 4×4 |
| 54 | 10 A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Çalıştırma / Başlatma |
| 55 | 10 A** | Arka cam buz çözücü bobini, Akü şarj bobini |
| 56 | 20A** | Yolcu bölmesi sigorta paneli start / start güç kaynağı |
| 57 | Röle | Benzin pompası |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | – | Kullanılmamış |
| 61 | – | Kullanılmamış |
| 62 | – | Kullanılmamış |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | – | Kullanılmamış |
| 66 | 20A** | Benzin pompası |
| 67 | – | Kullanılmamış |
| 68 | 10 A** | Yakıt pompası röle bobini |
| 69 | – | Kullanılmamış |
| 70 | 10 A** | Çekme geri vites lambası |
| 71 | 10 A** | Kartuş havalandırması (benzinli motor) |
| 72 | 10 A** | PCM / ECM Röle Bobini Bakım Güç Kaynağı |
| 73 | – | Kullanılmamış |
| 74 | Röle | Çekme durdurma / sola dönüş |
| 75 | Röle | Çekme durdurma / sağa dönüş |
| 76 | Röle | Geri vites lambası |
| 77 | – | Kullanılmamış |
| 78 | – | Kullanılmamış |
| 79 | – | Kullanılmamış |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 20A* | Yardımcı güç çıkışı # 2 |
| 83 | 20A* | Yardımcı güç çıkışı # 1 |
| 84 | 30A* | 4×4 vites değiştirme motoru |
| 85 | 30A* | Isıtmalı / soğutmalı koltuklar |
| 86 | 25A* | ABS bobini güç kaynağı |
| 87 | 20A* | Yardımcı güç çıkışı # 5 |
| 88 | – | Kullanılmamış |
| 89 | 40A* | marş |
| 90 | 25A* | Çekme aküsünün şarj edilmesi |
| 91 | – | Kullanılmamış |
| 92 | 20A* | Yardımcı soket n ° 4 |
| 93 | 20A* | Yardımcı güç çıkışı # 3 |
| 94 | 25A* | Geliştirici # 1 |
| 95 | 25A* | Geliştirici # 2 |
| 96 | 50A* | ABS pompaları |
| 97 | 40A* | Çevirici |
| 98 | – | Kullanılmamış |
| 99 | – | Kullanılmamış |
| 100 | 25A* | Çekme göstergeleri |
| 101 | Röle | Giriş |
| 102 | Röle | Çekme aküsünün şarj edilmesi |
| 103 | – | Kullanılmamış |
| 104 | – | Kullanılmamış |
| 105 | – | Kullanılmamış |
| 106 | – | Kullanılmamış |
| 107 | – | Kullanılmamış |
| * Kartuş sigortalar ** Mini sigortalar |
2012
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Geliştirici rölesi # 4 |
| 3 | 30A | Akıllı yolcu penceresi |
| 4 | 10 A | Teleskopik ayna anahtarı, İç aydınlatma, Kaput lambası |
| 5 | 20A | Ay çatısı |
| 6 | 5A | Sürücü koltuğu modülü |
| 7 | 7.5A | Sürücü koltuğu anahtarı, Sürücü lomber motoru |
| 8 | 10 A | Elektrikli ayna anahtarı |
| 9 | 10 A | Geliştirici rölesi # 3 |
| 10 | 10 A | Röle çalıştırma / aksesuar, Müşteri erişim akışı |
| 11 | 10 A | Gösterge paneli |
| 12 | 15A | İç aydınlatma, Aydınlatmalı basamak lambaları |
| 13 | 15A | Sağa dönüş sinyali ve fren lambaları, çekme sağa dönüş sinyali durdurma rölesi (TT) |
| 14 | 15A | Sola dönüş sinyali ve fren lambaları, sola dönüş sinyali rölesi TT |
| 15 | 15A | Yüksek fren lambaları, Geri vites lambaları, TT geri vites rölesi |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol kısa far |
| 18 | 10 A | Tuş takımı aydınlatması, pasif hırsızlık önleme göstergesi (PATS), güç aktarma sistemi k10trol modülü (PCM), fren kolu kilidi |
| 19 | 20A | subwoofer |
| 20 | 20A | Elektrikli kapı kilitleme |
| 21 | 10 A | Fren açma/kapama anahtarı |
| 22 | 20A | korna çalmak |
| 23 | 15A | Kullanılmamış (yedek) |
| 24 | 15A | Direksiy10 simidi k10trol modülü, teşhis k10nektörü, elektrikli katlanır ayna rölesi, uzaktan anahtarsız giriş |
| 25 | 15A | Kullanılmamış (yedek) |
| 26 | 5A | Direksiy10 k10trol modülü |
| 27 | 20A | amplifikatör |
| 28 | 15A | K10tak anahtarı |
| 29 | 20A | SYNC®, modül GPS, cephe radyosu |
| 30 | 15A | Park lambası rölesi, TT park lambası rölesi |
| 31 | 5A | Römork fren k10trolörü (fren sinyali), Müşteri erişimi |
| 32 | 15A | Sunroof, otomatik kararan aynalar, invertör, sürücü ve yolcu kapısı kilit anahtarı ışıkları |
| 33 | 10 A | Kısıtlama k10trol modülü |
| 34 | 10 A | Kullanılmamış (yedek) |
| 35 | 5A | Vites değiştirme anahtarı, geri park yardım modülü, römork freni k10trol modülü |
| 36 | 10 A | Yakıt deposu seçim anahtarı |
| 37 | 10 A | PTC ısıtıcı |
| 38 | 10 A | cephe radyosu |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Park lambaları (aynalarda), Tavan konum lambaları |
| 41 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi |
| 42 | 5A | Kullanılmamış (yedek) |
| 43 | 10 A | Silecek rölesi |
| 44 | 10 A | Düzen anahtarları |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | İklim k10trolü |
| 47 | 15A | Sis farları, sis lambası göstergesi (anahtarda) |
| 48 | 30A devre kesici | Elektrikli cam anahtarı, Elektrikli arka sürgülü cam anahtarı |
| 49 | Röle | Gecikmeli aksesuar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | Röle | Fan motoru |
| 2 | – | Kullanılmamış |
| 3 | Röle | Üre ısıtıcıları (dizel motor) |
| 4 | – | Kullanılmamış |
| 5 | Röle | Arka cam buz çözücüsü |
| 6 | – | Kullanılmamış |
| 7 | 50A* | Arka cam buz çözücüsü |
| 8 | 30A* | Yolcu koltuğu |
| 9 | 30A* | Sürücü koltuğu |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | 30A* | Akıllı Pilot Penceresi |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | Diyot | Yakıt pompası (dizel motor) |
| 16 | – | Kullanılmamış |
| 17 | 15A** | Isıtmalı ayna |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 30A* | Elektrikli çekme freni |
| 23 | 40A* | Fan motoru |
| 24 | – | Kullanılmamış |
| 25 | 30A* | Ön cam silecekleri |
| 26 | 30A* | Park lambalarını çekin |
| 27 | 25A* | Üre ısıtıcıları (dizel motor) |
| 28 | – | Otobüs barı |
| 29 | Röle | Park lambalarını çekin |
| 30 | Röle | klima debriyajı |
| 31 | Röle | Ön cam silecekleri |
| 32 | – | Kullanılmamış |
| 33 | 15 Bir** | Araç gücü (VPWR) 1 |
| 34 | 15 Bir** | VPWR 2 (dizel motor) |
| 34 | 20A** | VPWR 2 (benzinli motor) |
| 35 | 10 A** | VPWR 3 |
| 36 | 15 Bir** | VPWR 4 (dizel motor) |
| 36 | 20A** | VPWR 4 (benzinli motor) |
| 37 | 10 A** | VPWR 5 (dizel motor) |
| 38 | Röle | Güç Aktarma Organı K10trol Modülü (PCM) (Dizel Motor), Elektr10ik K10trol Modülü (ECM) (Benzinli Motor) |
| 39 | 10 A** | 4×4 göbek kilidi |
| 40 | 15A** | 4×4 elektr10ik kilit |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
| 43 | – | Kullanılmamış |
| 44 | – | Kullanılmamış |
| 45 | 10 A** | Röle bobinini başlat / başlat |
| 46 | 10 A** | Şanzıman K10trol Modülü (TCM) Tutma Gücü (Dizel Motor) |
| 47 | 10 A** | Klima debriyajı kaynağı |
| 48 | Röle | Çalıştır / başlat |
| 49 | 10 A** | Geri görüş kamerası sistemi |
| 50 | 10 A** | Blower Motor Röle Bobini |
| 51 | – | Kullanılmamış |
| 52 | 10 A** | PCM / ECM / TCM çalıştırma / başlatma |
| 53 | 10 A** | modül 4×4 |
| 54 | 10 A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Çalıştırma / Başlatma |
| 55 | 10 A** | Arka cam buz çözücü bobini, Akü şarj bobini |
| 56 | 20A** | Yolcu bölmesi sigorta paneli start / start güç kaynağı |
| 57 | Röle | Benzin pompası |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | – | Kullanılmamış |
| 61 | – | Kullanılmamış |
| 62 | – | Kullanılmamış |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | – | Kullanılmamış |
| 66 | 20A** | Benzin pompası |
| 67 | – | Kullanılmamış |
| 68 | 10 A** | Yakıt pompası röle bobini |
| 69 | – | Kullanılmamış |
| 70 | 10 A** | Çekme geri vites lambası |
| 71 | 10 A** | Kartuş havalandırması (benzinli motor) |
| 72 | 10 A** | PCM / ECM Röle Bobini Bakım Güç Kaynağı |
| 73 | – | Kullanılmamış |
| 74 | Röle | Çekme durdurma / sola dönüş |
| 75 | Röle | Çekme durdurma / sağa dönüş |
| 76 | Röle | Geri vites lambası |
| 77 | – | Kullanılmamış |
| 78 | – | Kullanılmamış |
| 79 | – | Kullanılmamış |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 20A* | Yardımcı güç çıkışı # 2 |
| 83 | 20A* | Yardımcı güç çıkışı # 1 |
| 84 | 30A* | 4×4 vites değiştirme motoru |
| 85 | 30A* | Isıtmalı / soğutmalı koltuklar |
| 86 | 25A* | ABS bobini güç kaynağı |
| 87 | 20A* | Yardımcı güç çıkışı # 5 |
| 88 | – | Kullanılmamış |
| 89 | 40A* | marş |
| 90 | 25A* | Çekme aküsünün şarj edilmesi |
| 91 | – | Kullanılmamış |
| 92 | 20A* | Yardımcı soket n ° 4 |
| 93 | 20A* | Yardımcı güç çıkışı # 3 |
| 94 | 25A* | UpFitter #1 |
| 95 | 25A* | UpFitter #2 |
| 96 | 50A* | ABS pompaları |
| 97 | 40A* | Çevirici |
| 98 | – | Kullanılmamış |
| 99 | – | Kullanılmamış |
| 100 | 25A* | Çekme göstergeleri |
| 101 | Röle | Giriş |
| 102 | Röle | Çekme aküsünün şarj edilmesi |
| 103 | – | Kullanılmamış |
| 104 | – | Kullanılmamış |
| 105 | – | Kullanılmamış |
| 106 | – | Kullanılmamış |
| 107 | – | Kullanılmamış |
| * Kartuş sigortalar ** Mini sigortalar |
