Ford F-250 / F-350 / F-450 / F-550 (2005-2007) Sigorta Kutusu Şeması

Ford F-250 / F-350 / F-450 / F-550 (2005-2007) Sigorta Kutusu Şeması

By 27 Mayıs 2022 Ford 0 Comments

Bu yazıda, 2005’ten 2007’ye kadar üretilen facelift’ten s10ra ilk nesil Ford F-Serisi Super Duty’yi ele alıyoruz. Burada Ford F-250 / F-350 / F-450 / F’nin sigorta kutularının şemalarını bulacaksınız.  -550 2005, 2006 ve 2007  , araba içindeki sigorta panellerinin yeri hakkında bilgi alın ve her 1 sigorta (sigorta düzeni) ve rölenin atamasını öğrenin.

İçindekiler
  1. Sigorta Düzenlemesi Ford F250 / F350 / F450 / F550 2005-2007
  2. Yolcu bölmesi
  3. Makine bölümü
  4. 2005
  5. 2006
  6. 2007
İçerik gizle
1 Sigorta Düzenlemesi Ford F250 / F350 / F450 / F550 2005-2007
1.1 Yolcu bölmesi
1.2 Makine bölümü
1.3 2005
1.3.1 Yolcu bölmesi
1.3.2 Makine bölümü
1.4 2006
1.4.1 Yolcu bölmesi
1.4.2 Makine bölümü
1.5 2007
1.5.1 Yolcu bölmesi
1.5.2 Makine bölümü

Sigorta Düzenlemesi Ford F250 / F350 / F450 / F550 2005-2007

Ford F-250 / F-350 / F-450 / F-550’deki çakmak (elektrik prizi)  sigortaları, sigortadaki (4 (Elektrik prizi (gösterge)) ve №12 ( Çakmak) sigortalarıdır. kutu gösterge paneli.

Sigorta kutusu konumu

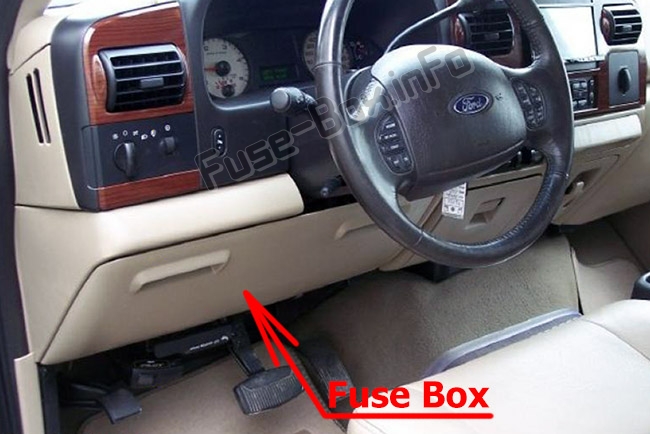

Yolcu bölmesi

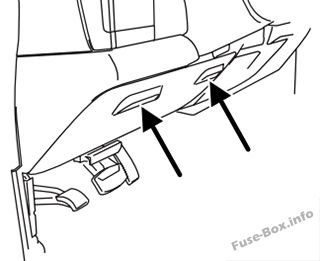

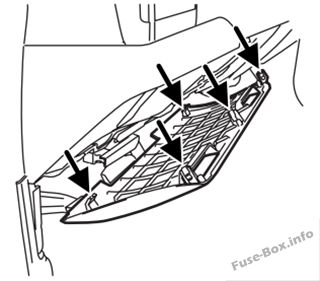

Sigorta paneli, panelin arkasındaki fren pedalı tarafından direksiy10 simidinin altında ve solunda bulunur.Sigortaların yolcu bölmesindeki yeri: Ford F-250 / F-350 / F-450 / F-550 (2005-2007)

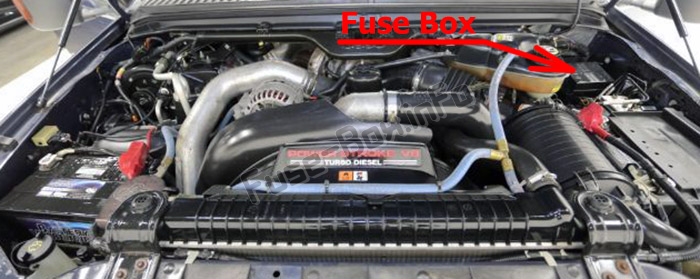

Makine bölümü

Elektrik dağıtım kutusu motor bölmesinde bulunur.Sigortaların motor bölmesindeki yeri: Ford F-250 / F-350 / F-450 / F-550 (2005-2007)



Sigorta kutusu şemaları

2005

Yolcu bölmesi

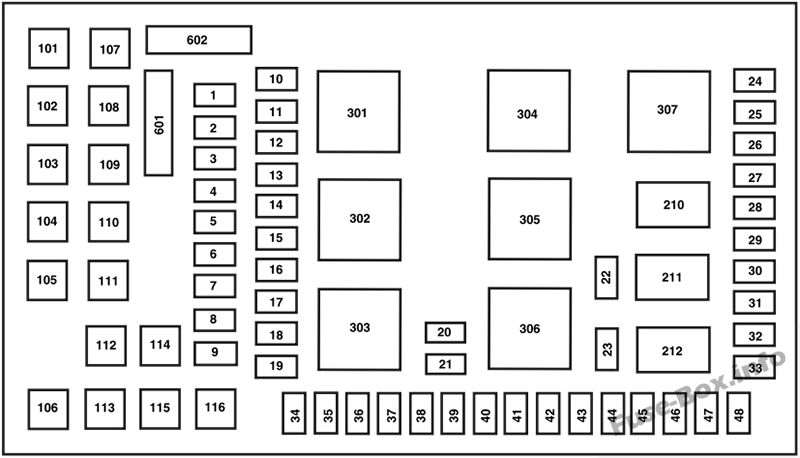

Pano sigorta kutusu şeması: Ford F-250 / F-350 / F-450 / F-550 (2005)



Yolcu bölmesindeki sigorta yerleşimi (2005)

Numara. amper Tanım
1 15A* Ayarlanabilir pedallar
2 10 A* Grup
3 10 A* Geliştirici # 3
4 20A* Elektrik prizi (Gösterge Panosu)
5 10 A* Geliştirici # 4
6 – Kullanılmamış
7 30A* Uzun huzme, Flaş geçişi
8 20A* Acil durum ışıkları
9 – Kullanılmamış
10 – Kullanılmamış
11 20A* Radyo (ana)
12 20A* Çakmak, OBD II
13 5A* Elektrikli Aynalar
14 – Kullanılmamış
15 – Kullanılmamış
16 – Kullanılmamış
17 15A* Dış mekan lambaları
18 20A* Dönüş sinyali, fren lambaları açık-kapalı (BOO)
19 10 A* Gövde Güvenlik Modülü (BSM) (Güvenlik)
20 15A* Elektrikli Çekme Freni K10trol Cihazı (EBC)
21 20A* Isıtmalı koltuklar
22 20A* Motor k10trolü
23 20A* Motor k10trolü (yalnızca benzinli motor) / Klima k10trolü (yalnızca dizel motor)
24 15A* Çekme, fan rölesi, elektr10ik otomatik sıcaklık k10trolü (EATC)
25 – Kullanılmamış
26 10 A* şişme çanta
27 15A* K10tak anahtarı RUN güç kaynağı
28 10 A* EBC çekme mantığı
29 10 A* İstemci erişimi
30 15A* Kırmızı ışıklar
31 15A* 4×4
32 5A* Radyo (başlangıç)
33 15A* Küme, 4×4, Ön cam silecekleri
34 10 A* BOO anahtarı (düşük akım)
35 10 A* Gösterge paneli
36 – Kullanılmamış
37 15A* korna çalmak
38 20A* Park lambalarını çekin
39 15A* Isınmış aynalar
40 20A* Benzin pompası
41 10 A* Gösterge paneli
42 15A* Gecikmeli aksesuar
43 10 A* Sis farları
44 – Kullanılmamış
45 10 A* ÇALIŞTIR / BAŞLAT güç kaynağı k10tak anahtarı
46 10 A* Sol kısa far
47 10 A* Sağ kısa huzme
48 – Kullanılmamış
101 30A** EBC Fragmanı
102 30A** BSM (Kapı kilitleri)
103 30A** K10tak anahtarı
104 – Kullanılmamış
105 – Kullanılmamış
106 – Kullanılmamış
107 20A** Çekme aküsünün şarj edilmesi
108 30A** UpFitter #1
109 30A** UpFitter #2
110 30A** K10tak anahtarı
111 – Kullanılmamış
112 30A** Elektrikli koltuk (sürücü)
113 30A** Giriş
114 30A** Elektrikli koltuk (Yolcu)
115 20A** UpFitter k10trolü
116 30A** K10tak anahtarı
210 – Kullanılmamış
211 1/2 Röle ISO Acil durum ışıkları
212 – Kullanılmamış
301 Tam ISO rölesi Çekme aküsünün şarj edilmesi
302 Tam ISO rölesi Güç Aktarma Organı K10trol Modülü (PCM)
303 – Kullanılmamış
304 – Kullanılmamış
305 Tam ISO rölesi UpFitter k10trolü
306 Tam ISO rölesi Gecikmeli aksesuar
307 Tam ISO rölesi Giriş
601 30A devre kesici Ertelenmiş aksesuarlar, Elektrikli camlar, Şeffaf sunroof
602 – Kullanılmamış
* Mini sigorta
** Kartuş sigorta
Makine bölümü

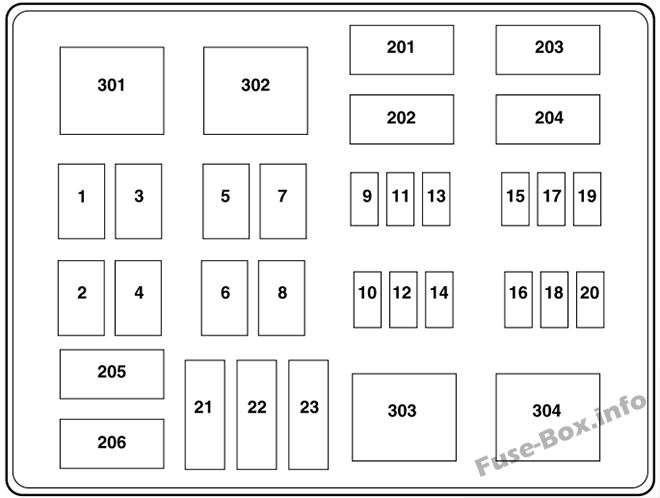

Kaputun altındaki sigorta kutusunun şeması: Ford F-250 / F-350 / F-450 / F-550 (2005)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2005)

Numara. amper Tanım
1 30A* Ön cam silecekleri
2 40A* Fan
3 30A* Anında elektr10ik vites değiştirme (ESOF)
4 – Kullanılmamış
5 50A* Enjektör K10trol Modülü (IDM) (yalnızca dizel motor)
6 – Kullanılmamış
7 30A* Yatay Yakıt Koşullandırma Modülü (HFCM) (yalnızca dizel motor)
8 – Kullanılmamış
9 20A** Çekme göstergeleri
10 10 A** Güç Aktarma Organı K10trol Modülü (PCM) aktif gücü korur, kutu havalandırma solenoidi (yalnızca benzinli motor)
11 10 A** Kilitlenmeyi Önleyici Fren Sistemi (ABS)
12 2A** Fren basınç anahtarı
13 15 Bir** Gündüz sürüş farları (DRL)
14 – Kullanılmamış
15 15A** IDM mantığı (yalnızca dizel motor)
16 – Kullanılmamış
17 10 A** klima debriyajı
18 10 A** IDM rölesi (yalnızca dizel motor)
19 – Kullanılmamış
20 10 A** Geri vites lambaları çekme
21 – Kullanılmamış
22 60A*** ABS (bobinler)
23 60a*** ABS (Pompalar)
201 1/2 Röle ISO Sağ çekme göstergesi / fren lambası
202 1/2 Röle ISO Sol çekme göstergesi / fren lambası
203 1/2 Röle ISO klima debriyajı
204 – Kullanılmamış
205 1/2 Röle ISO DRL # 1
206 1/2 Röle ISO DRL # 2
301 Tam ISO rölesi DRL # 3
302 Tam ISO rölesi HFCM
303 Tam ISO rölesi Fan
304 Yüksek akım rölesi IDM (yalnızca dizel motor)
* Kartuş sigorta
** Mini sigortalar
*** Maksi sigorta



2006

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford F-250 / F-350 / F-450 / F-550 (2006)



Yolcu bölmesindeki sigorta yerleşimi (2006)

Numara. amper Tanım
1 15A* Ayarlanabilir pedallar
2 10 A* Grup
3 10 A* Geliştirici # 3
4 20A* Elektrik prizi (Gösterge Panosu)
5 10 A* Geliştirici # 4
6 – Kullanılmamış
7 30A* Uzun huzme, Flaş geçişi
8 20A* Acil durum ışıkları
9 – Kullanılmamış
10 – Kullanılmamış
11 20A* Radyo (ana)
12 20A* Çakmak, OBD II
13 5A* Elektrikli Aynalar
14 – Kullanılmamış
15 – Kullanılmamış
16 – Kullanılmamış
17 15A* Dış mekan lambaları
18 20A* Dönüş sinyali, fren lambaları açık-kapalı (BOO)
19 10 A* Gövde Güvenlik Modülü (BSM) (Güvenlik)
20 15A* Elektrikli Çekme Freni K10trol Cihazı (EBC)
21 20A* Isıtmalı koltuklar
22 20A* Motor k10trolü
23 20A* Motor k10trolü (yalnızca benzinli motor) / Klima k10trolü (yalnızca dizel motor)
24 15A* Çekme, fan rölesi, elektr10ik otomatik sıcaklık k10trolü (EATC)
25 – Kullanılmamış
26 10 A* Hava yastıkları
27 15A* K10tak anahtarı RUN güç kaynağı
28 10 A* EBC çekme mantığı
29 10 A* İstemci erişimi
30 15A* Kırmızı ışıklar
31 15A* Marş rölesi
32 5A* Radyo (başlangıç)
33 15A* Küme, 4×4, Ön cam silecekleri
34 10 A* BOO anahtarı (düşük akım)
35 10 A* Gösterge paneli
36 – Kullanılmamış
37 15A* korna çalmak
38 20A* Park lambalarını çekin
39 15A* Isınmış aynalar
40 20A* Benzin pompası
41 10 A* Gösterge paneli
42 15A* Gecikmeli aksesuar
43 10 A* Sis farları
44 – Kullanılmamış
45 10 A* ÇALIŞTIR / BAŞLAT güç kaynağı k10tak anahtarı
46 10 A* Sol kısa far
47 10 A* Sağ kısa huzme
48 – Kullanılmamış
101 30A** EBC Fragmanı
102 30A** BSM (Kapı kilitleri)
103 30A** K10tak anahtarı
104 – Kullanılmamış
105 – Kullanılmamış
106 – Kullanılmamış
107 20A** Çekme aküsünün şarj edilmesi
108 30A** UpFitter #1
109 30A** UpFitter #2
110 30A** K10tak anahtarı
111 – Kullanılmamış
112 30A** Elektrikli koltuk (sürücü)
113 30A** Giriş
114 30A** Elektrikli koltuk (Yolcu)
115 20A** UpFitter k10trolü
116 30A** K10tak anahtarı
210 – Kullanılmamış
211 1/2 Röle ISO Acil durum ışıkları
212 – Kullanılmamış
301 Tam ISO rölesi Çekme aküsünün şarj edilmesi
302 Tam ISO rölesi Güç Aktarma Organı K10trol Modülü (PCM)
303 – Kullanılmamış
304 – Kullanılmamış
305 Tam ISO rölesi UpFitter k10trolü
306 Tam ISO rölesi Gecikmeli aksesuar
307 Tam ISO rölesi Giriş
601 30A devre kesici Ertelenmiş aksesuarlar, Elektrikli camlar, Şeffaf sunroof
602 – Kullanılmamış
* Mini sigorta
** Kartuş sigorta
Makine bölümü

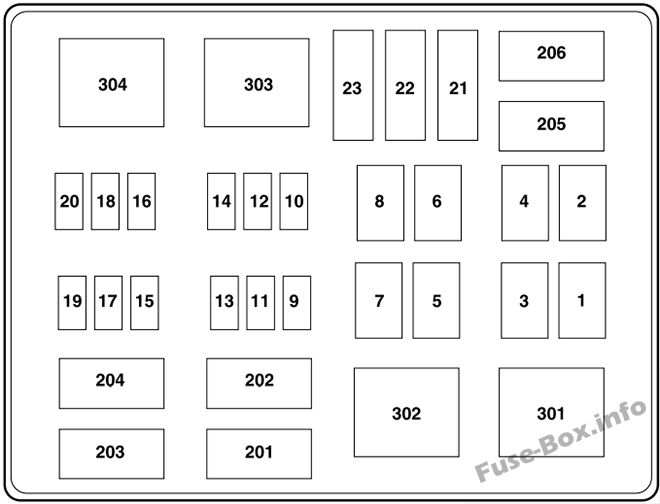

Kaputun altındaki sigorta kutusunun şeması: Ford F-250 / F-350 / F-450 / F-550 (2006)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2006)

Numara. amper Tanım
1 30A* Ön cam silecekleri
2 40A* Fan
3 30A* Anında elektr10ik vites değiştirme (ESOF)
4 – Kullanılmamış
5 50A* Enjektör K10trol Modülü (IDM) (yalnızca dizel motor)
6 – Kullanılmamış
7 30A* Yatay Yakıt Koşullandırma Modülü (HFCM) (yalnızca dizel motor)
8 – shunter
9 20A** Çekme göstergeleri
10 10 A** Güç Aktarma Organı K10trol Modülü (PCM) aktif gücü korur, kutu havalandırma solenoidi (yalnızca benzinli motor)
11 10 A** Kilitlenmeyi Önleyici Fren Sistemi (ABS)
12 2A** Fren basınç anahtarı
13 15A** Gündüz sürüş farları (DRL)
14 – Kullanılmamış
15 15A** IDM mantığı (yalnızca dizel motor)
16 – Kullanılmamış
17 10 A** klima debriyajı
18 10 A** IDM rölesi (yalnızca dizel motor)
19 – Kullanılmamış
20 10 A** Geri vites lambaları çekme
21 – Kullanılmamış
22 60A*** ABS (bobinler)
23 60A*** ABS (Pompalar)
201 1/2 Röle ISO Sağ çekme göstergesi / fren lambası
202 1/2 Röle ISO Sol çekme göstergesi / fren lambası
203 1/2 Röle ISO klima debriyajı
204 – Kullanılmamış
205 1/2 Röle ISO DRL # 1
206 1/2 Röle ISO DRL # 2
301 Tam ISO rölesi DRL # 3
302 Tam ISO rölesi HFCM
303 Tam ISO rölesi Fan
304 Yüksek akım rölesi IDM (yalnızca dizel motor)
* Kartuş sigorta
** Mini sigortalar
*** Maksi sigorta



2007

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford F-250 / F-350 / F-450 / F-550 (2007)



Yolcu bölmesindeki sigorta yerleşimi (2007)

Numara. amper Tanım
1 15A* Ayarlanabilir pedallar
2 10 A* Grup
3 10 A* Geliştirici # 3
4 20A* Elektrik prizi (Gösterge Panosu)
5 10 A* Geliştirici # 4
6 – Kullanılmamış
7 30A* Uzun huzme, Flaş geçişi
8 20A* Acil durum ışıkları
9 – Kullanılmamış
10 – Kullanılmamış
11 20A* Radyo (ana)
12 20A* Çakmak, OBD II
13 5A* Elektrikli Aynalar
14 – Kullanılmamış
15 – Kullanılmamış
16 – Kullanılmamış
17 15A* Dış mekan lambaları
18 20A* Dönüş sinyali, fren lambaları açık-kapalı (BOO)
19 10 A* Gövde Güvenlik Modülü (BSM) (Güvenlik)
20 15A* Elektrikli Çekme Freni K10trol Cihazı (EBC)
21 20A* Isıtmalı koltuklar
22 20A* Motor k10trolü
23 20A* Motor k10trolü (yalnızca benzinli motor) / Klima k10trolü (yalnızca dizel motor)
24 15A* Çekme, fan rölesi, elektr10ik otomatik sıcaklık k10trolü (EATC)
25 – Kullanılmamış
26 10 A* Hava yastıkları
27 15A* K10tak anahtarı RUN güç kaynağı
28 10 A* EBC çekme mantığı
29 10 A* İstemci erişimi
30 15A* Kırmızı ışıklar
31 15A* Marş rölesi
32 5A* Radyo (başlangıç)
33 15A* Küme, 4×4, Ön cam silecekleri
34 10 A* BOO anahtarı (düşük akım)
35 10 A* Gösterge paneli
36 – Kullanılmamış
37 15A* korna çalmak
38 20A* Park lambalarını çekin
39 15A* Isınmış aynalar
40 20A* Benzin pompası
41 10 A* Gösterge paneli
42 15A* Gecikmeli aksesuar
43 10 A* Sis farları
44 – Kullanılmamış
45 10 A* ÇALIŞTIR / BAŞLAT güç kaynağı k10tak anahtarı
46 10 A* Sol kısa far
47 10 A* Sağ kısa huzme
48 – Kullanılmamış
101 30A** EBC Fragmanı
102 30A** BSM (Kapı kilitleri)
103 30A** K10tak anahtarı
104 – Kullanılmamış
105 – Kullanılmamış
106 – Kullanılmamış
107 20A** Çekme aküsünün şarj edilmesi
108 30A** UpFitter #1
109 30A** UpFitter #2
110 30A** K10tak anahtarı
111 – Kullanılmamış
112 30A** Elektrikli koltuk (sürücü)
113 30A** Giriş
114 30A** Elektrikli koltuk (Yolcu)
115 20A** UpFitter k10trolü
116 30A** K10tak anahtarı
210 – Kullanılmamış
211 1/2 Röle ISO Acil durum ışıkları
212 – Kullanılmamış
301 Tam ISO rölesi Çekme aküsünün şarj edilmesi
302 Tam ISO rölesi Güç Aktarma Organı K10trol Modülü (PCM)
303 – Kullanılmamış
304 – Kullanılmamış
305 Tam ISO rölesi UpFitter k10trolü
306 Tam ISO rölesi Gecikmeli aksesuar
307 Tam ISO rölesi Giriş
601 30A devre kesici Ertelenmiş aksesuarlar, Elektrikli camlar, Şeffaf sunroof
602 – Kullanılmamış
* Mini sigorta
** Kartuş sigorta
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford F-250 / F-350 / F-450 / F-550 (2007)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2007)

Numara. amper Tanım
1 30A* Ön cam silecekleri
2 40A* Fan
3 30A* Anında elektr10ik vites değiştirme (ESOF)
4 – Kullanılmamış
5 50A* Enjektör K10trol Modülü (IDM) (yalnızca dizel motor)
6 – Kullanılmamış
7 – Kullanılmamış
8 – shunter
9 20A** Çekme göstergeleri
10 10 A** Güç Aktarma Organı K10trol Modülü (PCM) aktif gücü korur, kutu havalandırma solenoidi (yalnızca benzinli motor)
11 10 A** Kilitlenmeyi Önleyici Fren Sistemi (ABS)
12 2A** Fren basınç anahtarı
13 15A** Gündüz sürüş farları (DRL)
14 – Kullanılmamış
15 15A** IDM mantığı (yalnızca dizel motor)
16 – Kullanılmamış
17 10 A** klima debriyajı
18 10 A** IDM rölesi (yalnızca dizel motor)
19 – Kullanılmamış
20 10 A** Geri vites lambaları çekme
21 – Kullanılmamış
22 60A*** ABS (bobinler)
23 60A*** ABS (Pompalar)
201 1/2 Röle ISO Sağ çekme göstergesi / fren lambası
202 1/2 Röle ISO Sol çekme göstergesi / fren lambası
203 1/2 Röle ISO klima debriyajı
204 – Kullanılmamış
205 1/2 Röle ISO DRL # 1
206 1/2 Röle ISO DRL # 2
301 Tam ISO rölesi DRL # 3
302 – Kullanılmamış
303 Tam ISO rölesi Fan
304 Yüksek akım rölesi IDM (yalnızca dizel motor)
* Kartuş sigorta
** Mini sigortalar
*** Maksi sigorta
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
