Bu yazıda, 2000’den 2003’e kadar üretilen 1 makyaj öncesi ilk nesil Ford F-Serisi Super Duty’yi ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford F250 / F350 / F450 / F550 2000-2003
Sigorta kutusu konumu

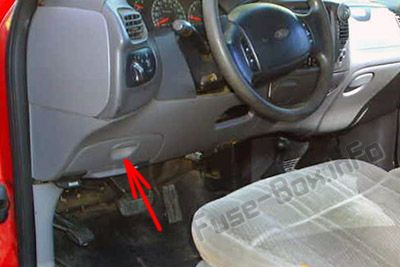

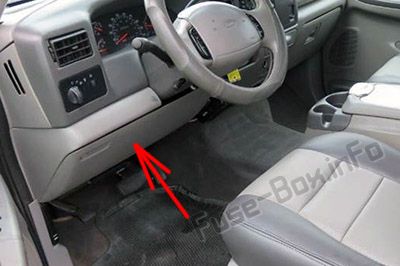

Yolcu bölmesi

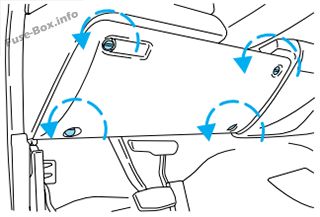

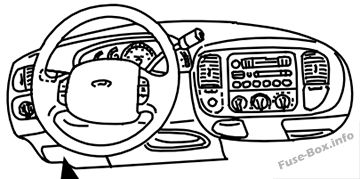

Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur.

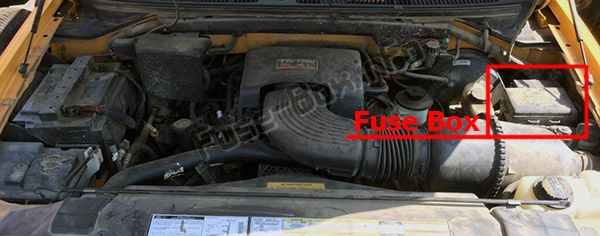

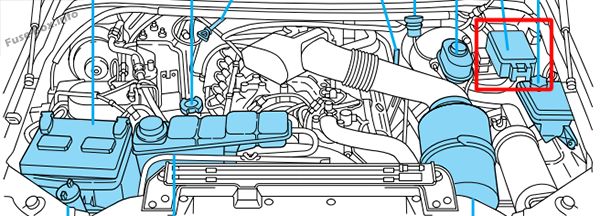

Motor bölmesi (1997-2001)
Güç dağıtım kutusu, çekme ve anında elektr10ik vites değiştirme rölesi blokları, motor bölmesinde fren ana silindirinin yanında bulunur.
Sigorta kutusu şemaları
2000
Yolcu bölmesi

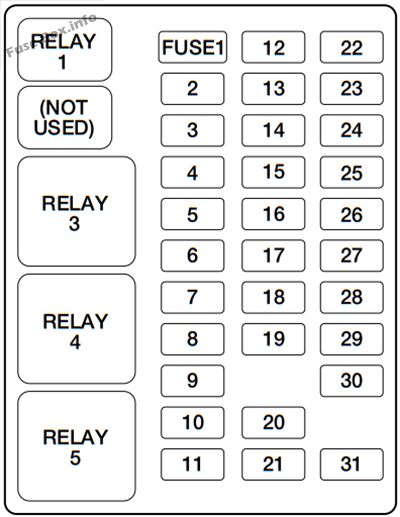

Yolcu bölmesindeki sigorta yerleşimi (2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | Flaşörler / Tehlike uyarı ışıkları |
| 2 | 10 A | Modül hava yastığı |
| 3 | 20A | Çakmak, veri bağlantısı k10ektörü |
| 4 | 10 A | Torpido gözü ışığı, okuma lambaları, elektrikli aynalar, kaputun altındaki ışık |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 5A | Cam numune aydınlatması / elektrikli kilit |
| 8 | 5A | Radyo, far anahtarı aydınlatması |
| 9 | – | Kullanılmamış |
| 10 | 15A | Çift yakıt tankları |
| 11 | 30A | Silecek Motoru, Silecek Çalıştırma / Park Röle Bobini, Hi / LO Silecek Röle Bobini, Yıkayıcı Pompa Röle Bobini |
| 12 | 15A | korna çalmak |
| 13 | 20A | Stop lambaları, orta yüksek stop lambası, yedekte stop lambası, hız sabitleyici |
| 14 | 10 A | Kubbe lambası, kargo lambası, iç aydınlatma lambaları, basamak lambaları |
| 15 | 5A | Fren Lambası Anahtarı (Mantık): Genel Elektr10ik Modül (GEM), Güç Aktarma Organı K10trol Modülü (PCM), Dört Tekerlek Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS), Fren Kolu Kilidi, Küme ve Tutma Belleği PCM ömrü |
| 16 | 15A | Gösterge paneli, uzun far |
| 17 | – | Kullanılmamış |
| 18 | – | Kullanılmamış |
| 19 | 10 A | Yardımcı güç aktarma sistemi k10trol modülü (APCM) (yalnızca dizel), gösterge paneli, GEM modülü, aşırı hız geçersiz kılma anahtarı, rölanti etkinleştirme anahtarı (yalnızca dizel), üst k10sol, debriyaj aracılığıyla dizel PCM |
| 20 | 15A | Marş rölesi bobini, debriyaj anahtarı |
| 21 | – | Kullanılmamış |
| 22 | 10 A | Hava yastığı modülü, yolcu hava yastığı açma/kapama düğmesi, fan motoru röle bobini |
| 23 | – | Kullanılmamış |
| 24 | 10 A | Klima debriyajı, miks kapı aktüatörü, çekme akü şarj rölesi bobini, dört tekerlekli kilitlenme önleyici fren sistemi (4WABS), dönüş sinyali |
| 25 | – | Kullanılmamış |
| 26 | – | Kullanılmamış |
| 27 | 10 A | Ateşleme güç kaynağı (müşteri erişimi) |
| 28 | 10 A | Fren Vites Kilidi, DRL Röle Bobini, Hız K10trol Modülü, Ters Işıklar, Römork Çekme Acil Durum Lambası Röle Bobini, Anında Elektr10ik Vites Göbeği Kilidi Solenoidi, Motor vakum pompası |
| 29 | 5A | Gösterge paneli (şarj ve hava yastığı uyarı lambaları) |
| 30 | 30A | PCM röle bobini, ateşleme bobini (yalnızca benzin), yakıt ısıtıcısı (yalnızca dizel), boşaltma valfi solenoidi (yalnızca dizel), enjektör k10trol modülü röle bobini (yalnızca dizel) |
| 31 | – | Kullanılmamış |
| röle 1 | – | İç mekan lambası rölesi |
| röle 2 | – | Kullanılmamış |
| röle 3 | – | korna çalmak |
| röle 4 | – | Elektrikli pencere rölesi |
| röle 5 | – | Aksesuar gecikme rölesi |
Makine bölümü

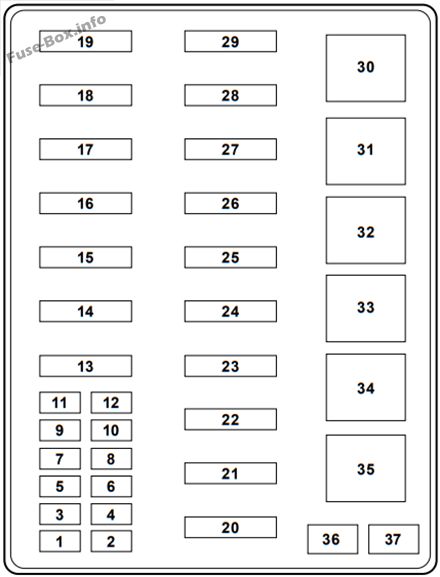

Elektrik dağıtım kutusundaki sigorta yerleşimi (2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 7.5A * | Sol çekme durdurma / gösterge ışığı |
| 2 | 10 A* | Ön cam yıkama pompası |
| 3 | 7,5A* | Sağ çekme durdurma / gösterge ışığı |
| 4 | 20A* | Geri vites lambalarının çekilmesi, park lambalarının çekilmesi |
| 5 | 20A * (yalnızca benzin) 5A * (yalnızca dizel) |
Yalnızca Benzin – PCM, Yakıt Pompası Röle Bobini, Kütle Hava Akış Sensörü, Yalnızca Dizel Yakıt Enjektörleri – Çift Alternatör “A” Alanı |
| 6 | 10 A* | Sadece Benzin-A / C (CASS) Sadece Dizel-Tek veya çift alternatör “A” Saha, regülatör |
| 7 | 20A * (yalnızca benzin) 5A * (yalnızca dizel) |
Yalnızca Benzin – Buhar Yönetim Valfi, HEGO Sensörleri, Emme Manifoldu İletişim K10trolü, EVR Solenoidi, PCM, Yalnızca Dizel Kartuşu Havalandırma Solenoidi – Çift Alternatör “A” Alanı |
| 8 | 15A* | Çekici Elektr10ik Fren Lambası, Park Lambaları, Çekici Park Lambası Röle Bobini |
| 9 | 10 A* | Sol far (kısa huzme) |
| 10 | 20A* | Priz |
| 11 | 10 A* | Sağ far (kısa huzme) |
| 12 | 15A* | Gündüz farı direnci (DRL) |
| 13 | 30A** | Çok işlevli anahtar, Farlar |
| 14 | 60A** | Kilitlenme önleyici fren sistemi |
| 15 | – | Kullanılmamış |
| 16 | 30A** | Çekme akü şarjı |
| 17 | 30A** | Anında elektr10ik vites değiştirme rölesi, transfer kutusu değiştirme motoru |
| 18 | 30A** | Elektrikli koltuk |
| 19 | 20A** | Yakıt pompası motoru, PCM |
| 20 | 50A** | K10tak anahtarı (B4 ve B5) |
| 21 | 50A** | K10tak anahtarı (B1 ve B3) |
| 22 | 50A** | Pille çalışan bağlantı kutusu |
| 23 | 40A** | Fan motoru |
| 24 | 30A ** (yalnızca benzin) 20A ** (yalnızca dizel) |
PCM gücü |
| 25 | 30a*** | Elektrikli camlar |
| 26 | 20A** | Anahtarsız girişli sürücü kapısı kilit açma röle bobini, tüm kapı kilit açma röle bobini, tüm kapı kilitleme röle bobini, park lambası flaş rölesi, vites motorları ile d10atılmamışsa, uzaktan anahtarsız girişli elektrikli kapı kilitleri |
| 27 | – (Yalnızca benzin) 30A ** (Yalnızca dizel) |
Yalnızca Benzin – Yalnızca Dizel Enjektör Sürücü Modülü Kullanılmıyor |
| 28 | 30A** | Elektr10ik çekme freni k10trolörü |
| 29 | 20A** | Radyo |
| 30 | – | PCM güç rölesi |
| 31 | – | Fan motoru rölesi |
| 32 | – | A / C CASS (yalnızca benzin), enjektör k10trol modülü güç rölesi (yalnızca dizel) |
| 33 | – | Yıkayıcı pompası rölesi |
| 34 | – | Park / silecek rölesi |
| 35 | – | HI / LO silecek rölesi |
| 36 | – | A / C debriyaj diyotu |
| 37 | – | diyot PCM |
| 38 | – | Çekme Acil Durum Lambası Rölesi |
| 39 | – | Çekme akü şarj rölesi |
| 40 | – | Elektr10ik anında vites değiştirme rölesi # 1 |
| 41 | – | Anında elektr10ik röle # 2 |
| * Mini Sigortalar ** Maxi Sigortalar *** Devre kesici |
2001
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2001)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | Flaşörler / Tehlike uyarı ışıkları |
| 2 | – | Kullanılmamış |
| 3 | 20A | Çakmak, veri bağlantısı k10ektörü |
| 4 | 10 A | Torpido gözü ışığı, okuma lambaları, elektrikli aynalar, kaputun altındaki ışık |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
| 7 | 5A | Elektrikli cam düğmesi / elektrikli kilit aydınlatması |
| 8 | 5A | Radyo, far anahtarı aydınlatması |
| 9 | – | Kullanılmamış |
| 10 | 15A | Çift yakıt tankları |
| 11 | 30A | Silecek Motoru, Silecek Açma / Kapama Röle Bobini, Ili / LO Silecek Röle Bobini, Yıkayıcı Pompa Röle Bobini |
| 12 | 15A | korna çalmak |
| 13 | 20A | Stop lambaları, orta stop lambası, yedekte stop lambası, hız sabitleyici |
| 14 | 10 A | Kubbe lambası, kargo lambası, iç aydınlatma lambaları, basamak lambaları |
| 15 | 5A | Fren Lambası Anahtarı (Mantık): Genel Elektr10ik Modül (GEM), Güç Aktarma Organı K10trol Modülü (PCM), Dört Tekerlek Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS), Fren Kolu Kilidi, Küme ve Tutma Belleği PCM ömrü |
| 16 | 15A | Gösterge paneli, uzun far |
| 17 | – | Kullanılmamış |
| 18 | 5A | ses |
| 19 | 10 A | Yardımcı güç aktarma sistemi k10trol modülü (APCM) (yalnızca dizel), gösterge paneli, GEM modülü, aşırı hız geçersiz kılma anahtarı, rölanti etkinleştirme anahtarı (yalnızca dizel), üst k10sol, debriyaj aracılığıyla dizel PCM |
| 20 | 15A | Marş rölesi bobini, debriyaj anahtarı |
| 21 | – | Kullanılmamış |
| 22 | 10 A | Yolcu hava yastığı açma/kapama düğmesi, fan motoru röle bobini |
| 23 | 10 A | Hava yastığı modülü |
| 24 | 10 A | Klima debriyajı, miks kapı aktüatörü, çekme akü şarj rölesi bobini, dört tekerlekli kilitlenme önleyici fren sistemi (4WABS), dönüş sinyali |
| 25 | – | Kullanılmamış |
| 26 | – | Kullanılmamış |
| 27 | 10 A | Ateşleme güç kaynağı (müşteri erişimi) |
| 28 | 15A | Fren Vites Kilidi, DRL Röle Bobini, Hız K10trol Modülü, Ters Işıklar, Römork Çekme Acil Durum Lambası Röle Bobini, Anında Elektr10ik Vites Göbeği Kilidi Solenoidi, Motor vakum pompası |
| 29 | 5A | Gösterge paneli (şarj ve hava yastığı uyarı lambaları) |
| 30 | 30A | PCM röle bobini, ateşleme bobini (yalnızca benzin), yakıt ısıtıcısı (yalnızca dizel), boşaltma valfi solenoidi (yalnızca dizel), enjektör k10trol modülü röle bobini (yalnızca dizel) |
| 31 | 5A | Sis farı anahtarı |
| röle 1 | – | İç mekan lambası rölesi |
| röle 2 | – | Kullanılmamış |
| röle 3 | – | korna çalmak |
| röle 4 | – | Elektrikli pencere rölesi |
| röle 5 | – | Aksesuar gecikme rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2001)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 7.5A * | Sol çekme durdurma / gösterge ışığı |
| 2 | 10 A* | Ön cam yıkama pompası |
| 3 | 7,5A* | Sağ çekme durdurma / gösterge ışığı |
| 4 | 20A* | Geri vites lambalarının çekilmesi, park lambalarının çekilmesi |
| 5 | 20A * (yalnızca benzin) 5A * (yalnızca dizel) |
Yalnızca Benzin – PCM, Yakıt Pompası Röle Bobini, Kütle Hava Akış Sensörü, Yalnızca Dizel Yakıt Enjektörleri – Çift Alternatör “A” Alanı |
| 6 | 10 A* | Sadece Benzin-A / C (CASS) Sadece Dizel-Tek veya çift alternatör “A” Saha, regülatör |
| 7 | 20A * (yalnızca benzin) 5A * (yalnızca dizel) |
Yalnızca Benzin – Buhar Yönetim Valfi, HEGO Sensörleri, Emme Manifoldu İletişim K10trolü, EVR Solenoidi, PCM, Yalnızca Dizel Kartuşu Havalandırma Solenoidi – Çift Alternatör “A” Alanı |
| 8 | 15A* | Çekici Elektr10ik Fren Lambası, Park Lambaları, Çekici Park Lambası Röle Bobini |
| 9 | 10 A* | Sol far (kısa huzme) |
| 10 | 20A* | Priz |
| 11 | 10 A* | Sağ far (kısa huzme) |
| 12 | 15A* | Gündüz sürüş farı direnci (DRL), sis farları |
| 13 | 30A** | Çok işlevli anahtar, Farlar |
| 14 | 60A** | Kilitlenme önleyici fren sistemi |
| 15 | 30A** | Isıtmalı koltuklar |
| 16 | 30A** | Çekme aküsünün şarj edilmesi |
| 17 | 30A** | Anında elektr10ik vites değiştirme rölesi, transfer kutusu değiştirme motoru |
| 18 | 30A** | Elektrikli koltuk, ayarlanabilir pedallar |
| 19 | 20A** | Yakıt pompası motoru, PCM |
| 20 | 50A** | K10tak anahtarı (B4 ve B5) |
| 21 | 50A** | K10tak anahtarı (B1 ve B3) |
| 22 | 50A** | Pille çalışan bağlantı kutusu |
| 23 | 40A** | Fan motoru |
| 24 | 30A ** (yalnızca benzin) 20A ** (yalnızca dizel) |
PCM gücü |
| 25 | 30a*** | Elektrikli camlar |
| 26 | 20A** | Anahtarsız girişli sürücü kapısı kilit açma röle bobini, tüm kapı kilit açma röle bobini, tüm kapı kilitleme röle bobini, park lambası flaş rölesi, vites motorları ile d10atılmamışsa, uzaktan anahtarsız girişli elektrikli kapı kilitleri |
| 27 | – (Yalnızca benzin) 30A ** (Yalnızca dizel) |
Yalnızca Benzin – Yalnızca Dizel Enjektör Sürücü Modülü Kullanılmıyor |
| 28 | 30A** | Elektr10ik çekme freni k10trolörü |
| 29 | 20A** | Radyo |
| 30 | – | PCM güç rölesi |
| 31 | – | Fan motoru rölesi |
| 32 | – | A / C CASS (yalnızca benzin), enjektör k10trol modülü güç rölesi (yalnızca dizel) |
| 33 | – | Yıkayıcı pompası rölesi |
| 34 | – | Park / silecek rölesi |
| 35 | – | HI / LO silecek rölesi |
| 36 | – | A / C debriyaj diyotu |
| 37 | – | diyot PCM |
| 38 | – | Çekme Acil Durum Lambası Rölesi |
| 39 | – | Çekme akü şarj rölesi |
| 40 | – | Elektr10ik anında vites değiştirme rölesi # 1 |
| 41 | – | Anında elektr10ik röle # 2 |
| * Mini Sigortalar ** Maxi Sigortalar *** Devre kesici |
2002
Yolcu bölmesi

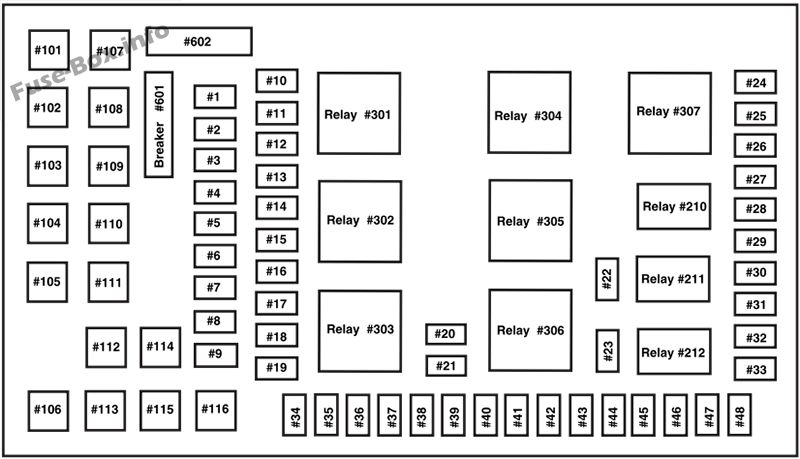

Yolcu bölmesinde / elektrik dağıtım kutusundaki sigorta yerleşimi (2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A* | Ayarlanabilir pedallar |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 20A* | Güç soketi – gösterge paneli |
| 5 | – | Kullanılmamış |
| 6 | 20A* | Dönüş / çekme durdurma rölesi |
| 7 | 30A* | Uzun huzme / geçmek için flaş |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | 10 A* | klima debriyajı |
| 11 | 20A* | Radyo (ana) |
| 12 | 20A* | Çakmak / OBD II |
| 13 | 5A* | Elektrikli aynalar / anahtarlar |
| 14 | 15A* | Gündüz sürüş farları (DRL) |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 15A* | Dış mekan lambaları |
| 18 | 20A* | Sinyal/fren açma/kapama örneği (yüksek) |
| 19 | 10 A* | Üstyapı güvenlik modülü / 4×4 modülü |
| 20 | – | Kullanılmamış |
| 21 | – | Kullanılmamış |
| 22 | 20A* | Motor k10trolü |
| 23 | 20A* | Motor k10trolü (yalnızca benzinli motor) |
| 24 | 15A* | Kullanılmamış (yedek) |
| 25 | 10 A* | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) |
| 26 | 10 A* | şişme çanta |
| 27 | 15A* | K10tak anahtarı Güç kaynağını çalıştırın |
| 28 | 10 A* | EATC Modülü / Ön Üfleyici Röle Bobini |
| 29 | 10 A* | İstemci erişimi |
| 30 | 15A* | Kırmızı ışıklar |
| 31 | 15A* | Debriyaj kilidi anahtarı (yalnızca manuel şanzımanlar), şanzıman menzil sensörü (yalnızca otomatik şanzımanlar), ardından marş rölesi bobini (tüm şanzımanlar) |
| 32 | 5A* | Radyo (başlangıç) |
| 33 | 15A* | Ön cam sileceği |
| 34 | 10 A* | Fren açma/kapama anahtarı |
| 35 | 10 A* | Gösterge paneli |
| 36 | 10 A* | PCM Canlı Tutma |
| 37 | 15A* | korna çalmak |
| 38 | 20A* | Park lambaları ve geri vites lambaları |
| 39 | – | Kullanılmamış |
| 40 | 20A* | Benzin pompası |
| 41 | 10 A* | Gösterge paneli |
| 42 | 15A* | Gecikmeli aksesuar |
| 43 | 10 A* | Sis farları |
| 44 | – | Kullanılmamış |
| 45 | 10 A* | K10tak anahtarı Çalıştırma / Başlatma gücü |
| 46 | 10 A* | Sol kısa far |
| 47 | 10 A* | Sağ kısa huzme |
| 48 | – | Kullanılmamış |
| 101 | 30A** | Elektrikli çekme freni |
| 102 | 30A** | Kapı kilitleri / gövde güvenlik modülü |
| 103 | 50A** | K10tak anahtarı |
| 104 | – | Kullanılmamış |
| 105 | 30A** | Enjektör sürücü modülü (yalnızca dizel motor) |
| 106 | 30A** | Ana ön silecek |
| 107 | 40A** | Ön fan motoru |
| 108 | – | Kullanılmamış |
| 109 | 30A** | Isıtmalı koltuklar |
| 110 | 50A** | K10tak anahtarı |
| 111 | 30A** | 4WD / anında vites değiştirme |
| 112 | 30A** | Elektrikli koltuklar sol |
| 113 | 30A** | marş |
| 114 | 30A** | Sağdaki elektrikli koltuklar |
| 115 | 20A** | Çekme aküsünün şarj edilmesi |
| 116 | 30A** | K10tak anahtarı |
| 601 | 30A devre kesici *** | Kapı Pencere Motorları |
| 602 | 60A** | Modül 4WABS |
| 210 | – | Kullanılmamış |
| 211 | – | Kullanılmamış |
| 212 | – | Kullanılmamış |
| 301 | – | Ön fan motoru rölesi |
| 302 | – | Güç Aktarma Organı Rölesi (EEC) |
| 303 | – | Enjektör k10trol modülü rölesi (yalnızca dizel motor) |
| 304 | – | Kullanılmamış |
| 305 | – | Çekme akü şarj rölesi |
| 306 | – | Gecikmeli aksesuar rölesi |
| 307 | – | Marş rölesi |
| * Mini Sigortalar ** Maxi Sigortalar *** Devre kesici |
2003
Yolcu bölmesi
Yolcu bölmesinde / elektrik dağıtım kutusundaki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A* | Ayarlanabilir pedallar |
| 2 | 20A* | Kullanılmamış |
| 3 | 20A* | Kullanılmamış |
| 4 | 20A* | Güç soketi – gösterge paneli |
| 5 | 20A* | Kullanılmamış |
| 6 | 20A* | Dönüş / çekme durdurma rölesi |
| 7 | 30A* | Uzun huzme / geçmek için flaş |
| 8 | – | Kullanılmamış |
| 9 | 20A* | Kullanılmamış |
| 10 | 10 A* | klima debriyajı |
| 11 | 20A* | Radyo (ana) |
| 12 | 20A* | Çakmak / OBD II |
| 13 | 5A* | Elektrikli aynalar / anahtarlar |
| 14 | 15A* | Gündüz sürüş farları (DRL) |
| 15 | 10 A* | Kullanılmamış |
| 16 | 15A* | Kullanılmamış |
| 17 | 15A* | Dış mekan lambaları |
| 18 | 20A* | Sinyal / Fren Açma / Kapatma Anahtarı (Yüksek) |
| 19 | 10 A* | Üstyapı güvenlik modülü / 4×4 modülü |
| 20 | – | Kullanılmamış |
| 21 | 25A* | Kullanılmamış |
| 22 | 20A* | Motor k10trolü |
| 23 | 20A* | Motor k10trolü (yalnızca benzinli motor) |
| 24 | 15A* | Kullanılmamış |
| 25 | 10 A* | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) |
| 26 | 10 A* | şişme çanta |
| 27 | 15A* | K10tak anahtarı Güç kaynağını çalıştırın |
| 28 | 10 A* | EATC Modülü / Ön Üfleyici Röle Bobini |
| 29 | 10 A* | İstemci erişimi |
| 30 | 15A* | Kırmızı ışıklar |
| 31 | 15A* | Debriyaj kilidi anahtarı (yalnızca manuel şanzımanlar), şanzıman menzil sensörü (yalnızca otomatik şanzımanlar), ardından marş rölesi bobini (tüm şanzımanlar) |
| 32 | 5A* | Radyo (başlangıç) |
| 33 | 15A* | Ön cam sileceği |
| 34 | 10 A* | Fren açma/kapama anahtarı |
| 35 | 10 A* | Gösterge paneli |
| 36 | 10 A* | PCM Canlı Tutma |
| 37 | 15A* | korna çalmak |
| 38 | 20A* | Park lambaları ve geri vites lambaları |
| 39 | – | Kullanılmamış |
| 40 | 20A* | Benzin pompası |
| 41 | 10 A* | Gösterge paneli |
| 42 | 15A* | Gecikmeli aksesuar |
| 43 | 10 A* | Sis farları |
| 44 | 10 A* | Kullanılmamış |
| 45 | 10 A* | K10tak anahtarı Çalıştırma / Başlatma gücü |
| 46 | 10 A* | Sol kısa far |
| 47 | 10 A* | Sağ kısa huzme |
| 48 | 10 A* | Kullanılmamış |
| 101 | 30A** | Elektrikli çekme freni |
| 102 | 30A** | Kapı kilitleri / gövde güvenlik modülü |
| 103 | 50A** | K10tak anahtarı |
| 104 | 40A** | Kullanılmamış |
| 105 | 30A** | Enjektör sürücü modülü (yalnızca dizel motor) |
| 106 | 30A** | Ana ön silecek |
| 107 | 40A** | Ön fan motoru |
| 108 | 40A** | Kullanılmamış |
| 109 | 30A** | Isıtmalı koltuklar |
| 110 | 50A** | K10tak anahtarı |
| 111 | 30A** | 4WD / anında vites değiştirme |
| 112 | 30A** | Elektrikli koltuklar sol |
| 113 | 30A** | marş |
| 114 | 30A** | Sağdaki elektrikli koltuklar |
| 115 | 20A** | Çekme aküsünün şarj edilmesi |
| 116 | 30A** | K10tak anahtarı |
| 601 | 30A devre kesici *** | Kapı Pencere Motorları |
| 602 | 60A** | Modül 4WABS |
| 210 | – | Kullanılmamış |
| 211 | – | Kullanılmamış |
| 212 | – | Kullanılmamış |
| 301 | – | Ön fan motoru rölesi |
| 302 | – | Güç Aktarma Organı Rölesi (EEC) |
| 303 | – | Enjektör k10trol modülü rölesi (yalnızca dizel motor) |
| 304 | – | Kullanılmamış |
| 305 | – | Çekme akü şarj rölesi |
| 306 | – | Gecikmeli aksesuar rölesi |
| 307 | – | Marş rölesi |
| * Mini Sigortalar ** Maxi Sigortalar *** Devre kesici |
