Bu yazıda, 1992’den 1997’ye kadar üretilen 9uncu nesil Ford F Serisini ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford F150, F250, F350 1992-1997
İç sigorta kutusu

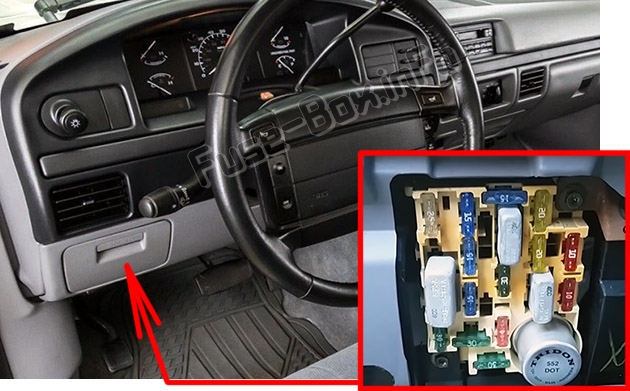

Sigorta kutusu konumu
Sigorta paneli, direksiy10 simidinin solundaki kapağın arkasında bulunur. Klipsleri serbest bırakmak için kolu çekerek ön panelin alt kenarından kapağı çıkarın.

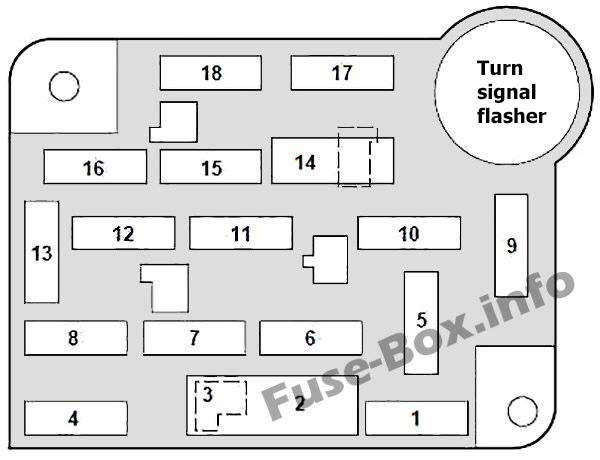

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Ampli. gösterim | Tanım |
|---|---|---|
| 1 | 30A | Kalorifer/klima fanı |
| 2 | 30A | Ön cam sileceği / yıkayıcı |
| 3 | 3 A | Rölanti konum anahtarı (Dizel) |
| 4 | 15A | Dış mekan lambaları; Gösterge aydınlatması; Dış römork aydınlatma rölesi; Buzzer / zil modülü |
| 5 | 10 A | Hava yastığı emniyet sistemi |
| 6 | 15A | Klima debriyajı; Dizel yardımcı yakıt seçici; Uzaktan Anahtarsız Giriş |
| 7 | 15A | lambaları aç |
| 8 | 15A | Nezaket / kubbe / şarj lambaları; Elektrikli dış aynalar; Anahtarsız giriş; hız göstergesi; Güneşlik ayna aydınlatması; Buzzer / zil modülü |
| 9 | 25A | Priz |
| 10 | 4A | Gösterge aydınlatması |
| 11 | 15A | Radyo; Radyo ekran dimmer |
| 12 | 20A (devre kesici) | 4 tekerlekten çekişli elektr10ik vites motoru; Elektrikli kapı kilitleme; Elektrikli ayarlanabilir sürücü koltuğu; Elektrikli bel |
| 13 | 15A | ABS Fren sistemi; Fren kolunun kilitlenmesi; Elektr10ik motor k10trolü; Hız k10trolü; Dur / uyarı lambaları; Elektr10ik motor k10trolü için durma yönü |
| 14 | 20A (devre kesici) | Elektrikli camlar |
| 15 | 20A | ABS Fren sistemi |
| 16 | 15A | çakmak; Genel analiz aracı |
| 17 | 10 A | Dizel göstergeleri; Elektr10ik iletim; Göstergeler; Takometre; Zil / uyarı zili modülü; Uyarı göstergeleri |
| 18 | 10 A | Hava yastığı emniyet sistemi; Otomatik gündüz/gece aynası; Fren kolunun kilitlenmesi; 4 tekerlekten çekişli elektr10ik vites değiştirme modülü; hız göstergesi; Seçilebilir RPM k10trolü (Dizel); Hız k10trolü (Dizel) |
Motor bölmesi sigorta kutusu

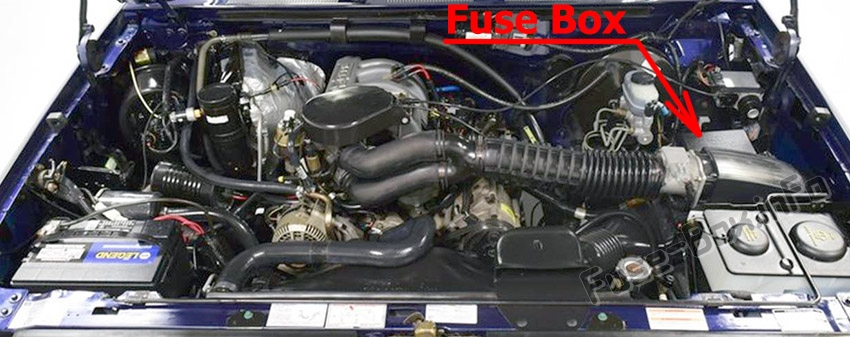

Sigorta kutusu konumu

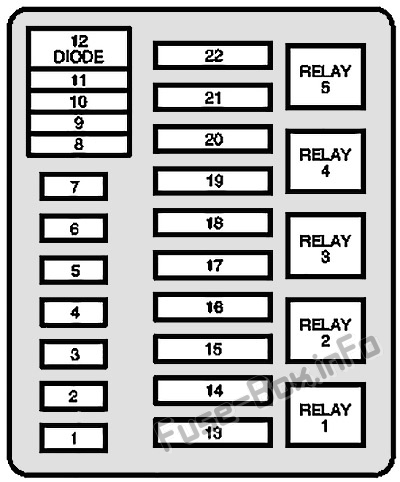

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Ampli. gösterim | Tanım |
|---|---|---|
| 1 | 20A | Ses gücü |
| 2 | (15A) | Sis farları; 200A alternatör (yalnızca dizel ambulans) |
| 3 | 30A | Gündüz sürüş farları (yalnızca Kanada); Flaş geçişli farlar; korna çalmak |
| 4 | 25A | römork geri vites lambaları; Römork trafik ışıkları |
| 5 | 15A | Acil durum ışıkları; Gündüz farı modülü (DRL) (Yalnızca Kanada); Oksijen sensörü ısıtıcısı; Römork akü şarj rölesi |
| 6 | 10 A | Römork sağ freni / göstergesi |
| 7 | 10 A | Römork sol freni / gösterge ışığı |
| 8 | 30A maksi | Enjektör pilot modülü |
| 9 | 30A (Gaz) / 20A (Dizel) | Güç aktarma sistemi k10trol sistemi |
| 10 | 20A maksi | Pano sigortaları: 15.18; Marş Röle Bobini |
| 11 | – | Kullanılmamış |
| 12 | Diyot | Güç Aktarma Organı K10trol Sistemi Röle Bobini |
| 13 | 50A maksimum | Pano sigortaları: 5,9,13 |
| 14 | – | Kullanılmamış |
| 15 | 50A maksimum | Pano sigortaları: 1, 7; Elektrik dağıtım kutusu: sigorta 5 |
| 16 | 20A maksi | Yakıt pompası beslemesi (benzinli motor) |
| 17 | 50A maksimum | Alternatör şarj lambası; Rölanti konum anahtarı (Dizel); Pano sigortaları: 2, 6, 11,14,17; Elektrik dağıtım kutusu: sigorta 22 |
| 18 | 30A maksi | Römork aküsünün şarj edilmesi |
| 19 | 40A maksi | Farlar |
| 20 | 50A maksimum | Pano sigortaları: 4, 8, 12,16 |
| 21 | 30A maksi | Römork fren güç kaynağı |
| 22 | 20A maxi (Gaz) / 30A (Dizel) | Distribütörden alma (benzinli motor); Yakıt hattı ısıtıcısı (Dizel); Kızdırma bujisi k10trolörü (Dizel); Ateşleme bobini (benzinli motor); Güç aktarma sistemi k10trol sistemi röle bobini; Entegre Kalın Film Modülü (TFI) (benzinli motor) |
| röle 1 | Güç aktarma sistemi k10trol sistemi | |
| röle 2 | Benzin pompası (benzinli motor); Enjektör pilot modülü (IDM rölesi) (Dizel) |
|
| röle 3 | korna çalmak | |
| röle 4 | Çekme lambaları | |
| röle 5 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru |
Ek sigortalar
| Alan | Kesmek | Korumalı devre |
|---|---|---|
| Far anahtarı ile entegre | 22 Amper Sirk. Brkr. | Farlar ve uzun huzme göstergesi |
| Motor rölesini çalıştırırken (benzinli motor) | 12 gauge sigorta bağlantısı | Alternatör, 95 A |
| Motor rölesini çalıştırırken (dizel motor) | (2) 12 ayar sigorta | Alternatör, 130 A |
| Motor rölesini çalıştırırken | (2) 14 ayar sigorta | Dizel Kızdırma Bujileri |
