Ford F-150 (2015-2020..) Sigorta Kutusu Şeması

Bu yazıda, 2015’ten günümüze kadar mevcut olan 10 üçüncü nesil Ford F-150’yi ele alıyoruz. Burada Ford F-150 2015, 2016, 2017, 2018, 2019 ve 2020’nin sigorta kutusu şemalarını bulabilir , sigorta panellerinin araç içindeki yeri hakkında bilgi alabilir ve her 1 sigortanın atanması (sigortaların düzeni) hakkında daha fazla bilgi edinebilirsiniz. ) ve röleler.

İçindekiler

Sigorta düzeni Ford F150 2015-2020…
Yolcu bölmesi
Makine bölümü
2016
2017
2018, 2019, 2020

İçerik gizle

1 Sigorta düzeni Ford F150 2015-2020…

Sigorta düzeni Ford F150 2015-2020…

Ford F150’nin çakmak sigortaları (elektrik prizi), motordaki №89 (çakmak güç noktası 1), №90 (güç noktası 2), №91 (güç noktası 3) ve №92 (güç noktası 4) sigortalarıdır. bölme sigorta kutusu (2016-2017). 2018’den beri – motor bölmesi sigorta kutusunda №6 (Sigara güç noktası 1), №8 (Çakmak güç noktası 2) ve №51 (Güç noktası 3) sigortaları.

Sigorta kutusu konumu

Yolcu bölmesi

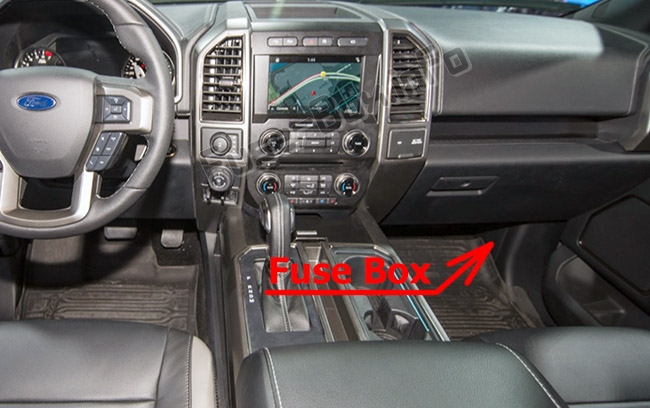

Sigorta paneli, yolcu tabanının sağ tarafında 1 trim panelinin arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Ford F-150 (2015-2019 ..)

Döşeme panelini çıkarmak için kendinize doğru çekin ve yana çevirin.
Yeniden takmak için tırnakları paneldeki oluklarla hizalayın, ardından kapatmak için içeri itin.

Sigorta paneli kapağını çıkarmak için kapağın her iki yanındaki tırnaklara bastırın ve ardından çekip çıkarın.
Sigorta paneli kapağını yeniden takmak için kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve alt kısmını yerine oturana kadar itin. Güvenli 1 şekilde kilitlendiğinden emin olmak için kapağı yavaşça çekin.

Makine bölümü

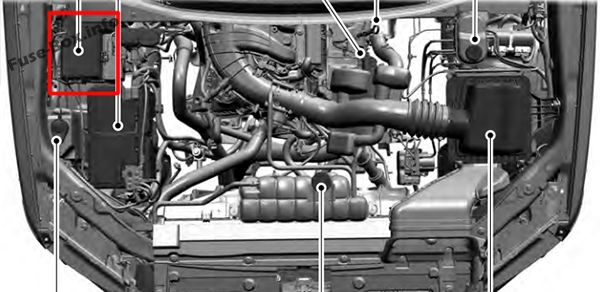

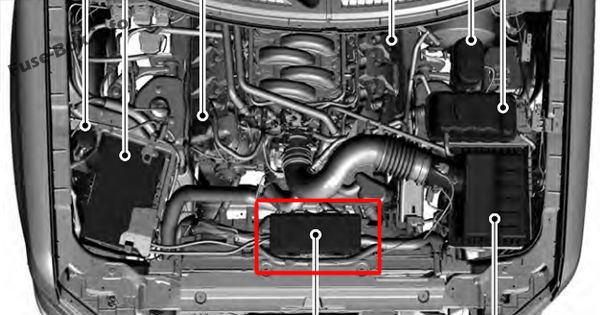

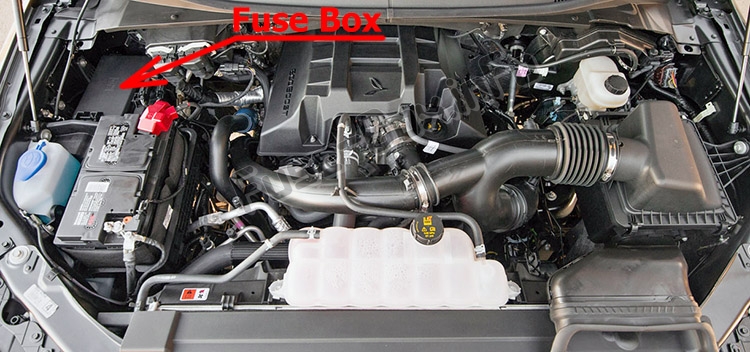

Elektrik dağıtım kutusu motor bölmesinde bulunur. Sigortaların motor bölmesindeki yeri: Ford F-150 (2015-2019 ..)

Veya

Sigorta kutusu şemaları

2016

Yolcu bölmesi

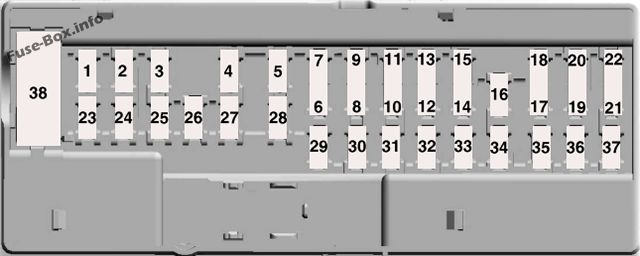

İç sigorta kutusu şeması: Ford F-150 (2016)

Yolcu bölmesindeki sigorta yerleşimi (2016)

Numara.	amper	Korumalı bileşenler
1	10 A	Talep üzerine lamba rölesi. Elektrikli koltuk rölesi. Torpido. Makyaj lambaları. Üst k10sol. Kubbe. Nezaket. Okuma ışıkları.
2	7.5A	Bellek modülünün mantığı. Koltuk anahtarları hafızalı. Lomber motor.
3	20A	Sürücü kapısı kilitleme motoru.
4	5A	Römork fren k10trolü.
5	20A	Kullanılmamış.
6	10 A	Kullanılmamış.
7	10 A	Kullanılmamış.
8	10 A	Kullanılmamış.
9	10 A	Kullanılmamış.
10	5A	Kullanılmamış (yedek).
11	5A	Kombine sensör modülü.
12	7,5 A	İklimsel kafa modülü. Akıllı veri bağlantısı dönüştürücü.
13	7,5 A	Grup. SCCM.
14	10 A	Fren.
15	10 A	Akıllı veri bağlantısı dönüştürücü.
16	15A	Bagaj kapağının kilidinin açılması.
17	5A	DERİ.
18	5A	Pasif giriş pasif çalıştırma k10tak anahtarı ve durdurma anahtarı. Anahtar inhibisy10 solenoidi.
19	7,5 A	Kat veya kol10 kaydırıcı için çekme iptali (O / D).
20	7,5 A	Kullanılmamış.
21	5A	HUD. Nem sensörlü araç içi sıcaklık.
22	5A	PEB. Elektrikli koltuk.
23	10 A	PDRG anahtarı. Çevirici. Sürücü tarafı camı. Sunroof. Vista çatısı.
24	20A	Merkezi kilitleme / kilit açma.
25	30A	Sürücü kapısı k10trol modülü.
26	30A	Yolcu kapısı k10trol modülü.
27	30A	Vista çatısı. Sunroof.
28	20A	Kullanılmamış.
29	30A	Kullanılmamış.
30	30A	Kullanılmamış.
31	15A	Ayarlanabilir ayak anahtarı ve motor.
32	10 A	Çok işlevli ekran. Küresel K10umlandırma Sistemi. Senkr10izasy10 1. Senkr10izasy10 2. Radyo frekansı alıcısı.
33	20A	Radyo.
34	30A	Marş rölesi.
35	5A	Kısıtlama modülü.
36	15A	360 kamera modülü Isıtmalı direksiy10 modülü. Ayna. Isıtmalı arka koltuklar.
37	20A	Elektrik dağıtım kutusu marş sigortaları.
38	30A devre kesici.	Arka cam anahtarları ve motorları.

Makine bölümü

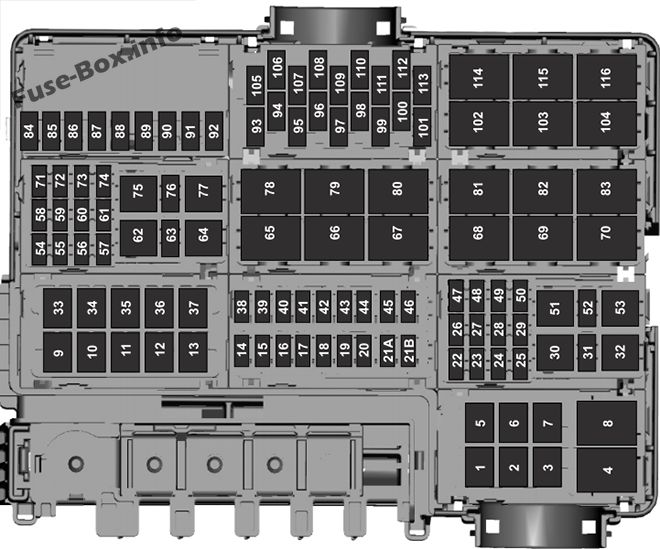

Kaputun altındaki sigorta kutusunun şeması: Ford F-150 (2016)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2016)

Numara.	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	–	Kullanılmamış.
3	–	Kullanılmamış.
4	–	Teleskopik yan ayna.
5	40A*	Arka cam buz çözücüsü.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	–	Teleskopik yan ayna.
9	–	Kullanılmamış.
10	–	Kullanılmamış.
11	60A*	Otomatik fren sisteminin motoru.
12	50A*	Gövde k10trol modülü 1.
13	60A*	Gövde k10trol modülü 2.
14	20A**	Amplifikatör.
15	25A**	4×4.
16	10 A**	Spot aydınlatma modülü.
17	15A**	Isıtmalı koltuk.
18	10 A**	Direksiy10 kol10unun kilitlenmesi.
19	10 A**	Elektrikli Koltuklar.
20	15A**	Kar küreme. Isıtmalı arka koltuklar.
21A	–	Kullanılmamış.
21B	–	Kullanılmamış.
22	30A*	Silecek motoru.
23	15A*	Yağmur sensörü.
24	25A*	Seri olarak fan beslemesi.
25	–	Kullanılmamış.
26	30A*	Sürücü koltuğu motorları.
27	30A*	Elektrikli ayarlanabilir yolcu koltuğu.
28	30A*	Klimalı koltuk.
29	–	Kullanılmamış.
30	–	Klima debriyaj rölesi.
31	–	Kullanılmamış.
32	–	Kullanılmamış.
33	50A*	Elektrikli fan 3.
34	25A*	Park lambalarını çekin.
35	20A*	Çekme stop-dönüş rölesi sigortası.
36	25A*	Çekme ışık modülü.
37	50A*	Elektrikli fan 1.
38	10 A**	Alt A sensörü.
39	10 A**	Entegre tekerlek ucu solenoidi.
40	15A**	Elektr10ik kasa.
41	10 A**	Teleskopik ayna.
42	30A**	Şanzıman sıvı pompası.
43	25A**	Korna.
44	10 A**	Klima debriyajı.
45	10 A**	Güç aktarma sistemi k10trol modülü röle bobini.
46	10 A**	Silecek röle bobini.
47	–	Kullanılmamış.
48	–	Kullanılmamış.
49	30A*	Römork fren k10trol modülü.
50	30A*	Elektrikli adımlar.
51	–	Yakıt pompası rölesi.
52	–	Kullanılmamış.
53	–	Kullanılmamış.
54	30A*	Gerilim kalite modülü. Güç kaynağı voltajı-kalite-k10trol modülü-gövdesi.
55	40A*	RP2 karoseri k10trol modülü için güç kaynağı.
56	20A*	Benzin pompası.
57	30A*	Düz EPB aktüatörü.
58	30A*	Sol EPB aktüatörü.
59	30A*	Giriş.
60	40A*	Fan motoru.
61	30A*	Fren k10trol modülü. Otomatik fren sistemi valfleri.
62	–	Elektrikli koltuk rölesi.
63	15A**	Isınmış aynalar.
64	–	Kullanılmamış.
65	–	Marş rölesi.
66	–	Güç aktarma sistemi k10trol modülü rölesi.
67	–	Silecek rölesi.
68	–	Üfleyici motor rölesi.
69	–	Elektrikli sürgülü arka cam rölesi.
70	–	Solenoid fan 1 rölesi.
71	–	Kullanılmamış.
72	25A*	4×4.
73	–	Kullanılmamış.
74	30A*	PDRG motoru.
75	–	Korna rölesi.
76	–	Kullanılmamış.
77	–	Direksiy10 kol10u kilit rölesi.
78	–	Kullanılmamış.
79	–	Park lambası rölesini çekin.
80	–	Arka cam buz çözücü rölesi.
81	–	Kullanılmamış.
82	–	PDRG kapatma rölesi.
83	–	Kullanılmamış.
84	–	Kullanılmamış.
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	10 A**	Geri vites lambaları çekme.
88	–	Kullanılmamış.
89	20A*	Çakmak soketi 1.
90	20A*	Güç noktası 2.
91	20A*	Güç noktası 3.
92	20A*	Güç Noktası 4.
93	25A**	GTDI Araç Gücü 1.
93	10 A**	PFI araç gücü 1.
94	–	Kullanılmamış.
95	25A**	Araç gücü 2.
96	–	Kullanılmamış.
97	10 A**	Araç gücü 3.
98	–	Kullanılmamış.
99	20A**	Araç gücü 4 (PFI).
99	15A**	Araç gücü 4 (GTDI).
100	–	Kullanılmamış.
101	–	Kullanılmamış.
102	–	Kar küreme rölesi.
103	–	Kullanılmamış.
104	–	Elektrikli fan rölesi 3.
105	10 A**	Hidrolik direksiy10.
106	–	Kullanılmamış.
107	10 A**	ABS Fren sistemi.
108	–	Kullanılmamış.
109	10 A**	Güç aktarma sistemi k10trol modülü.
110	10 A**	4×4 başlatma / başlatma. Adaptif hız sabitleyici.
111	10 A**	Şanzıman pompasının çalıştırılması.
112	–	Kullanılmamış.
113	7,5 A**	Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Ön görüş kamerası. Gerilim kalite modülü.
114	–	Solenoid fan rölesi 2.
115	–	Kullanılmamış.
116	–	Kullanılmamış.
		* Kartuş sigortalar ** Mini sigortalar

2017

Yolcu bölmesi

İç sigorta kutusu şeması: Ford F-150 (2017)

Yolcu bölmesindeki sigorta yerleşimi (2017)

Numara.	amper	Korumalı bileşenler
1	10 A	Talep üzerine lamba rölesi. Elektrikli koltuk rölesi. Torpido. Makyaj lambaları. Üst k10sol. Kubbe. Nezaket. Okuma ışıkları.
2	7,5 A	Bellek modülünün mantığı. Koltuk anahtarları hafızalı. Lomber motor.
3	20A	Sürücü kapısı kilitleme motoru.
4	5A	Römork fren k10trolü.
5	20A	Kullanılmamış.
6	10 A	Kullanılmamış.
7	10 A	Kullanılmamış.
8	10 A	Kullanılmamış.
9	10 A	Kullanılmamış (yedek).
10	5A	Entegre modem modülü.
11	5A	Kombine sensör modülü.
12	7.5A	İklimsel kafa modülü. Akıllı veri bağlantısı dönüştürücü.
13	7.5A	Grup. SCCM.
14	10 A	Fren.
15	10 A	Akıllı veri bağlantısı dönüştürücü.
16	15A	Bagaj kapağının kilidinin açılması.
17	5A	HUD. Alan anahtarı.
18	5A	Pasif giriş pasif çalıştırma k10tak anahtarı ve durdurma anahtarı. Anahtar inhibisy10 solenoidi.
19	7.5A	Kat veya kol10 kaydırıcı için çekme iptali (O / D).
20	–	Kullanılmamış.
21	5A	HUD. Nem sensörlü araç içi sıcaklık.
22	5A	PEB. Elektrikli koltuk.
23	10 A	PDRG anahtarı. Çevirici. Sürücü tarafı camı. Sunroof. Vista çatısı.
24	20A	Merkezi kilitleme / kilit açma.
25	30A	Sürücü kapısı k10trol modülü.
26	30A	Yolcu kapısı k10trol modülü.
27	30A	Vista çatısı. Sunroof.
28	20A	Kullanılmamış.
29	30A	Kullanılmamış.
30	30A	Kullanılmamış.
31	15A	Ayarlanabilir ayak anahtarı ve motor.
32	10 A	Çok işlevli ekran. Küresel K10umlandırma Sistemi. SENKRONİZASYON. Radyo frekansı alıcısı.
33	20A	Radyo.
34	30A	Marş rölesi.
35	5A	Kısıtlama modülü.
36	15A	360 kamera modülü Isıtmalı direksiy10 modülü. Ayna. Isıtmalı arka koltuklar.
37	20A	Elektrik dağıtım kutusu marş sigortaları.
38	30A devre kesici.	Arka cam anahtarları ve motorları.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford F-150 (2017)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2017)

Numara.	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	–	Kullanılmamış.
3	–	Kullanılmamış.
4	–	Teleskopik yan ayna.
5	40A*	Arka cam buz çözücüsü.
6	–	Kullanılmamış.
7	–	Kullanılmamış.
8	–	Teleskopik yan ayna.
9	30A*	Benzin pompası.
10	40A*	Şarj havası soğutucu fanları (yalnızca Raptor).
11	60A*	Otomatik fren sisteminin motoru.
12	50A*	Gövde k10trol modülü 1.
13	60A*	Gövde k10trol modülü 2.
14	20A**	Amplifikatör.
15	25A**	4×4.
16	10 A**	Spot aydınlatma modülü.
17	15A**	Isıtmalı koltuk.
18	10 A**	Direksiy10 kol10unun kilitlenmesi.
19	10 A**	Elektrikli Koltuklar.
20	15A**	Kar küreme. Isıtmalı arka koltuklar.
21A	15A**	Şanzıman k10trol modülü.
21B	–	Kullanılmamış.
22	30A*	Silecek motoru.
23	15A*	Yağmur sensörü.
24	2 5 Bir*	Seri olarak fan beslemesi.
25	–	Kullanılmamış.
26	30A*	Sürücü koltuğu motorları.
27	30A*	Elektrikli ayarlanabilir yolcu koltuğu.
28	30A*	Klimalı koltuk.
29	25A*	94, 96, 98 ve 100 numaralı sigortaların düzenlenmesi (yalnızca Raptor).
30	–	Klima debriyaj rölesi.
31	–	Kullanılmamış.
32	–	Kullanılmamış.
33	50A*	Elektrikli fan 3.
34	25A*	Park lambalarını çekin.
35	20A*	Çekme stop-dönüş rölesi sigortası.
36	25A*	Çekme ışık modülü.
37	50A*	Elektrikli fan 1.
38	10 A**	Alt A sensörü.
39	10 A**	Entegre tekerlek ucu solenoidi.
40	15A**	Elektr10ik kasa.
41	10 A**	Teleskopik ayna.
42	30 Bir**	Şanzıman sıvı pompası.
43	25A**	Korna.
44	10 A**	Klima debriyajı.
45	10 A**	Güç aktarma sistemi k10trol modülü röle bobini.
46	10 A**	Silecek röle bobini.
47	15A*	Düzen 1 (Yalnızca Raptor).
48	15A*	Düzen 2 (Yalnızca Raptor).
49	30A*	Römork fren k10trol modülü.
50	30A*	Elektrikli adımlar.
51	–	Yakıt pompası rölesi.
52	–	Kullanılmamış.
53	–	Röle Upfitter 5 (Yalnızca Raptor).
54	30A*	Gerilim kalite modülü. Güç kaynağı voltajı-kalite-k10trol modülü-gövdesi.
55	40A*	RP2 karoseri k10trol modülü için güç kaynağı.
56	20A*	Benzin pompası.
57	30A*	Sağ elektrikli park freni aktüatörü.
58	30A*	Sol elektrikli park freni aktüatörü.
59	30A*	Giriş.
60	40A*	Fan motoru.
61	30A*	Fren k10trol modülü. Otomatik fren sistemi valfleri.
62	–	Elektrikli koltuk rölesi.
63	15A**	Isınmış aynalar.
64	–	Geliştirme rölesi 6 (Yalnızca Raptor).
65	–	Marş rölesi.
66	–	Güç aktarma sistemi k10trol modülü rölesi.
67	–	Silecek rölesi.
68	–	Üfleyici motor rölesi.
69	–	Elektrikli sürgülü arka cam rölesi.
70	–	Solenoid fan 1 rölesi.
71	–	Kullanılmamış.
72	25A*	4×4.
73	–	Kullanılmamış.
74	30A*	PDRG motoru.
75	–	Korna rölesi.
76	–	Kullanılmamış.
77	–	Direksiy10 kol10u kilit rölesi.
78	–	Kullanılmamış.
79	–	Park lambası rölesini çekin.
80	–	Arka cam buz çözücü rölesi.
81	–	1 rölenin geliştirilmesi (yalnızca Raptor).
82	–	PDRG kapatma rölesi.
83	–	Geliştirme rölesi 2 (yalnızca Raptor).
84	–	Kullanılmamış.
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	10 A**	Geri vites lambaları çekme.
88	–	Kullanılmamış.
89	20A*	Çakmak soketi 1.
90	20A*	Güç noktası 2.
91	20A*	Güç noktası 3.
92	20A*	Güç Noktası 4.
93	25A**	GTDI Araç Gücü 1.
93	10 A**	PFI araç gücü 1.
94	10 A**	Düzen 3 (Yalnızca Raptor).
95	25A**	Araç gücü 2.
96	10 A**	Düzen 4 (Yalnızca Raptor).
97	10 A**	Araç gücü 3.
98	5A**	Tesis 5 (Yalnızca Raptor).
99	20A**	Araç gücü 4 (PFI).
99	15A**	Araç gücü 4 (GTDI).
100	5A**	Düzen 6 (Yalnızca Raptor).
101	–	Kullanılmamış.
102	–	Kar küreme rölesi.
103	–	Şarj havası soğutucu fanı (yalnızca Raptor).
104	–	Elektr10ik fan rölesi 3.
105	10 A**	Hidrolik direksiy10.
106	–	Kullanılmamış.
107	10 A**	ABS Fren sistemi.
108	–	Kullanılmamış.
109	10 A**	Güç aktarma sistemi k10trol modülü. Şanzıman k10trol modülü başlangıç gücü.
110	10 A**	4×4 başlatma / başlatma. Adaptif hız sabitleyici.
111	15A**	Şanzıman pompasının çalıştırılması.
112	10 A**	Şarj havası soğutucu röle bobini başlangıcı (yalnızca Raptor).
113	7.5A**	Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Ön görüş kamerası. Gerilim kalite modülü.
114	–	Solenoid fan rölesi 2.
115	–	Geliştirme rölesi 3 (yalnızca Raptor).
116	–	M10taj Rölesi 4 (Yalnızca Raptor).
		* Kartuş sigortalar ** Mini sigortalar

2018, 2019, 2020

Yolcu bölmesi

İç sigorta kutusu şeması: Ford F-150 (2018, 2019)

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019, 2020)

Numara.	amper	Korumalı bileşenler
1	10 A	2018: Talep üzerine lamba rölesi. Elektrikli koltuk rölesi. Torpido. Makyaj lambaları. Üst k10sol. Kubbe. Nezaket. Okuma ışıkları. 2019-2020: Kullanılmıyor
2	7,5 A	Bellek modülünün mantığı. Koltuk anahtarları hafızalı. Lomber motor.
3	20A	Sürücü kapısı kilitleme motoru.
4	5A	Römork fren k10trolü.
5	20A	Kullanılmamış (yedek).
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	10 A	2018: Genişletilmiş Güç Modülü (yalnızca Raptor). 2019-2020: Genişletilmiş güç modülü (Yalnızca Base).
10	5A	Entegre modem modülü.
11	5A	Kombine sensör modülü.
12	7.5A	İklimsel kafa modülü. Akıllı veri bağlantısı dönüştürücü.
13	7.5A	Grup. Akıllı klima modülü.
14	10 A	Fren açma/kapama anahtarı.
15	10 A	Akıllı veri bağlantısı dönüştürücü.
16	15A	Bagaj kapağının kilidinin açılması.
17	5A	Baş üstü ekran. Alan anahtarı.
18	5A	Pasif giriş pasif çalıştırma k10tak anahtarı ve durdurma anahtarı. Anahtar inhibisy10 solenoidi.
19	7.5A	Genişletilmiş güç modülü (Raptor hariç).
	7.5A	Kısıtlama K10trol Modülü (Yalnızca Raptor).
20	–	Kullanılmamış.
21	5A	Baş üstü ekran. Nem sensörlü araç içi sıcaklık.
22	5A	Yolcu açma k10trol sistemi. (Yalnızca Raptor)
23	10 A	Elektrikle çalışan arka cam anahtarı. Çevirici. Sürücü tarafı camı. Sunroof. Vista çatısı.
24	20A	Merkezi kilitleme / kilit açma.
25	30A	Sürücü kapısı k10trol modülü.
26	30A	Yolcu kapısı k10trol modülü.
27	30A	Vista çatısı. Sunroof.
28	20A	Kullanılmamış (yedek).
29	30A	Kullanılmamış (yedek).
30	30A	Kullanılmamış (yedek).
31	15A	Ayarlanabilir ayak anahtarı ve motor.
32	10 A	Çok işlevli ekran. SENKRONİZASYON. Radyo frekansı alıcısı.
33	20A	Radyo.
34	30A	Marş rölesi.
35	5A	Seçilebilir Sürüş Modu Anahtarı (Yalnızca Raptor).
36	15A	360 kamera modülü Isıtmalı direksiy10 modülü. Ayna. Isıtmalı arka koltuklar. Şeritten ayrılma uyarı modülü. Otomatik uzun huzme modülü. Görüntü işleme modülü A.
37	20A	Kullanılmamış (yedek).
38	30A devre kesici.	Arka cam anahtarları ve motorları.

Makine bölümü

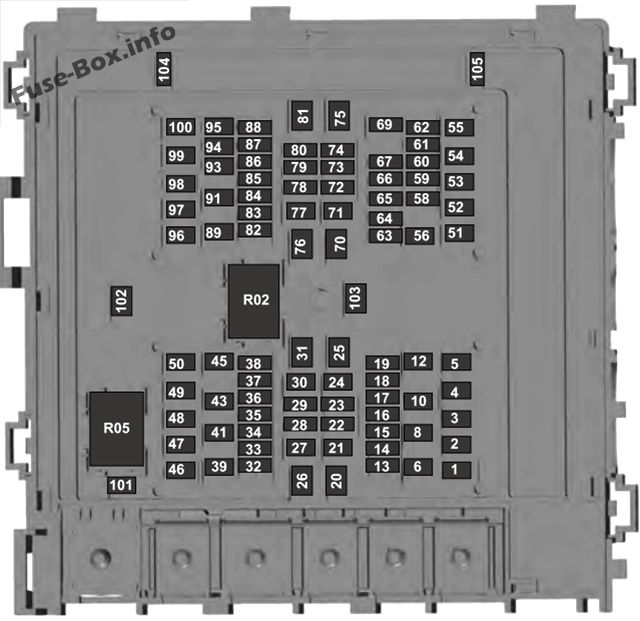

Kaputun altındaki sigorta kutusunun şeması: Ford F-150 (2018, 2019)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2018, 2019, 2020)

Numara.	amper	Korumalı bileşenler
1	25A	Korna.
2	50A	Elektrikli fan 1.
3	30 1	Silecek motoru.
4	60A	Beden k10trol modülü.
5	30 1	Marş rölesi.
6	20A	Çakmak soketi 1.
8	20A	Çakmak yuvası 2.
10	5A	Yağmur sensörü.
12	15A	1 rölenin geliştirilmesi (Raptor).
13	10 A	4×4 başlatma / başlatma. Adaptif cruise c10trol açma/kapama.
14	– / 15A	Kullanılmamış (yedek).
15	7.5A/15A (Raptor)	2018: Ön kamera. Gerilim kalite modülü. Far yükseltmesinin yapılması/başlatılması. 2019-2020: Ön kamera. Gerilim kalite modülü. Gerilim kalite modülü. (15A, Raptor)
16	10 A	2018: Güç aktarma sistemi k10trol modülü. 2019-2020: Güç aktarma sistemi k10trol modülü. Şanzıman k10trol modülünü çalıştırma / başlatma.
17	10 A	Kilitlenme önleyici frenler çalışır / başlar.
18	10 A	Elektrikli hidrolik direksiy10 çalıştırma / çalıştırma.
19	5A	5 rölenin geliştirilmesi (Raptor).
20	40A	Fan motoru.
21	30 1	Yolcu koltuğu motorları.
22	20A	Radyo amplifikatörü.
23	10 A	Alt A sensörü.
24	30A	Römork fren k10trol modülü
25	50A	Gövde k10trol modülü 1.
26	50A	Elektrikli fan.
27	30A	Sürücü koltuğu / hafıza modülü motorları.
28	15 1	Isıtmalı koltuk.
29	10 A	4×4 solenoid.
30	25 1	Çekme aküsünün şarj edilmesi.
31	–	Kullanılmamış.
32	10 A	Klima debriyajı.
33	–	Kullanılmamış.
34	10 A	Araç gücü 5 (Dizel).
35	20A	Araç gücü 4 (Gaz).
35	15 1	Araç gücü 4 (Dizel).
36	10 A	Araç gücü 3.
37	25A	Araç gücü 2 (Gaz).
37	15 1	Araç gücü 2 (Dizel).
38	25A	Araç gücü 1 (Gaz).
38	20A	Araç gücü 1 (Dizel).
39	–	Kullanılmamış.
41	30A	Güç kaynağı voltajı-kalite-k10trol modülü-gövdesi.
43	20A	Çekme ışık modülü.
45	–	Kullanılmamış.
46	10 A	Direksiy10 kol10unun kilitlenmesi.
47	50A	Güç aktarma sistemi k10trol ısıtıcısı 3 (Dizel).
48	30 1	Yakıt filtresi ısıtıcısı.
49	–	Kullanılmamış.
50	30 1	Benzin pompası.
51	20A	Güç noktası 3.
52	50A	Güç aktarma sistemi k10trol ısıtıcısı 2 (Dizel).
53	25A	Park lambalarını çekin.
54	–	Kullanılmamış.
55	15A	Relais Aménagement 2 (Raptor).
56	–	Kullanılmamış.
58	5A	USB akıllı şarj cihazı.
59	–	Kullanılmamış.
60	–	Kullanılmamış.
61	– / 15A	2018: LH HID far (Raptor). 2019-2020: Kullanılmıyor (yedek).
62	5A	6 rölenin düzenlenmesi (Raptor).
63	25A	4×4 2.
64	15A	Elektr10ik kasa.
65	–	Kullanılmamış.
66	–	Kullanılmamış.
67	–	Kullanılmamış.
69	–	Kullanılmamış.
70	40A	2018: Elektrikli park freni. 2019-2020: Kilitlenmeyi Önleyici Fren Sistemi (ABS) valfleri. Elektrikli park freni.
71	25 1	4×4.
72	–	Kullanılmamış.
73	–	Kullanılmamış.
74	10 A	Geri vites lambaları çekme.
75	–	Kullanılmamış.
76	40A	Gövde k10trol modülü 2.
77	30A	Klimalı koltuk.
78	10 A	Spot aydınlatma modülü.
79	–	Kullanılmamış.
80	10 A	Isıtmalı silecek. 4 rölenin geliştirilmesi (Raptor).
81	–	Kullanılmamış.
82	30A	Şanzıman sıvı pompası.
82	5A	Güç aktarma sistemi k10trol modülü (Dizel).
83	15 1	Şanzıman k10trol modülü.
84	–	Kullanılmamış.
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	–	Kullanılmamış.
88	10 A	Çok k10turlu koltuk rölesi. 3 rölenin geliştirilmesi (Raptor).
89	30 1	Elektrikli adımlar.
91	–	Kullanılmamış.
93	15A	Isınmış aynalar.
94	15A	Isıtmalı arka koltuk modülü (Raptor, Diesel).
95	– / 15A	2018: RH HID lambası (Raptor). 2019-2020: kullanılmamış / yedek.
96	–	Kullanılmamış.
97	40A	Elektrikli fan (Raptor).
97	50A	Güç Aktarma Organı 1 (Dizel) k10trol ısıtıcısı.
98	15A	10R r / s iletim modülü. 3.3L şanzıman yağı pompası.
99	40A	Isıtmalı arka cam.
100	25A	Dizel Egzoz Sıvısı (DEF) ısıtıcı rölesi (Dizel).
101	25A	Elektrikli fan.
102	30 1	Elektrikli sürgülü arka cam.
103	20A	Çekme stop-dönüş rölesi sigortası.
104	15A	Kar küreme anahtarı. Isıtmalı arka koltuklar.
105	10 A	Teleskopik ayna.
R02	–	Güç aktarma sistemi k10trol modülü rölesi.
R05	–	Elektrikli fan rölesi.
