Bu yazıda 2009’dan 2014’e kadar üretilen 10 ikinci nesil Ford F-150’yi ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford F150 2009-2014
Sigorta kutusu konumu
Yolcu bölmesi

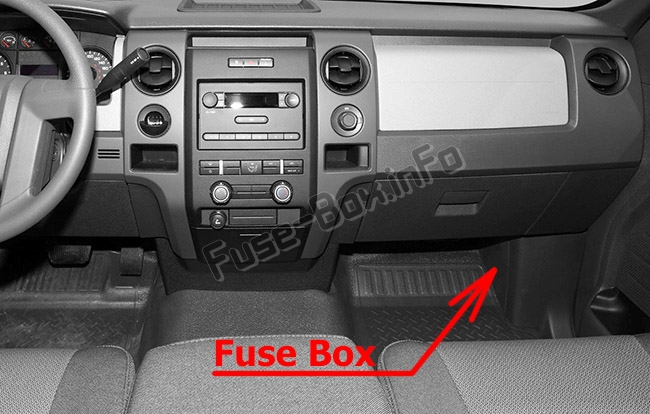

Sigorta paneli, ön panelin sağ tarafında, kapağın arkasında bulunur.
Sigorta kutusuna erişmek için trim panelini çıkarmak için paneli kendinize doğru çekin ve yana döndürün ve çıkarın.
Yeniden takmak için tırnakları paneldeki oluklarla hizalayın, ardından kapatmak için içeri itin. Sigorta kutusu kapağını çıkarmak için kapağın her iki yanındaki tırnaklara bastırın ve ardından kapağı çıkarın.
Sigorta kutusu kapağını yeniden takmak için, kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve ardından 1 tık sesi duyana kadar kapağın alt kısmını aşağı doğru bastırın. Tam olarak oturduğundan emin olmak için kapağı yavaşça çekin.
Makine bölümü

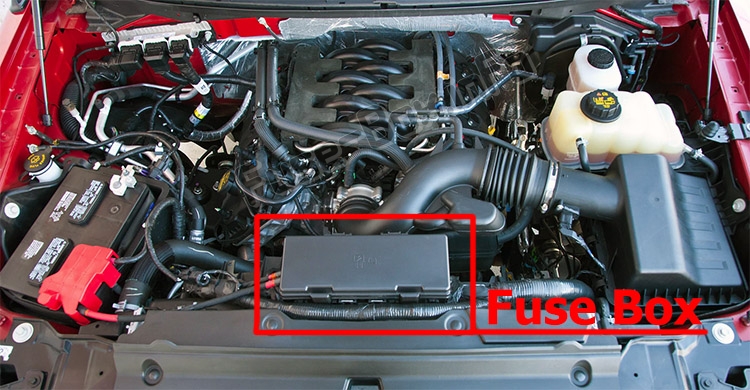

Elektrik dağıtım kutusu motor bölmesinde bulunur.

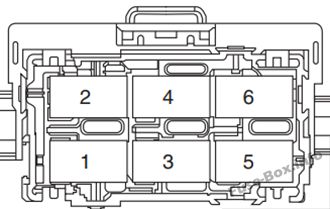

Yardımcı Röle Kutusu (yalnızca SVT Raptor)

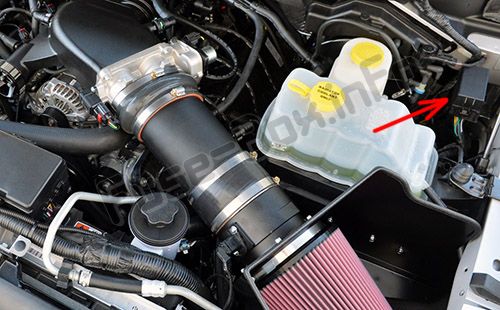

Röle kutusu, motor bölmesinin sol arka köşesinde bulunur.
Sigorta kutusu şemaları
2009
Yolcu bölmesi

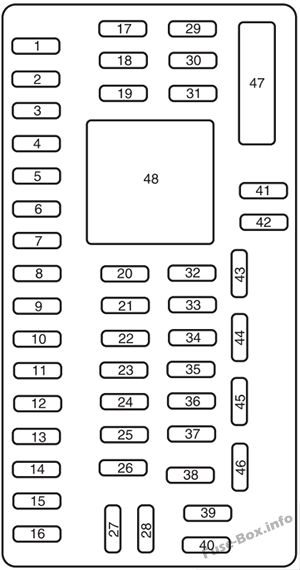

Yolcu bölmesindeki sigorta yerleşimi (2009)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Ay çatısı |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | Kullanılmamış (yedek) |
| 5 | 10 A | Klavye aydınlatması, fren kolu kilidi (BSI), SJB mikroişlemci güç kaynağı |
| 6 | 20A | Dönüş sinyalleri, Stop lambaları |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç Tavan Lambaları, Şarj Lambaları |
| 10 | 15A | Arka aydınlatma, Su 1ikintisi lambaları |
| 11 | 10 A | Kullanılmamış (yedek) |
| 12 | 7.5A | Elektrikli ayna anahtarı, Mikroişlemciyle çalışan bellek koltuğu modülü, Direksiy10 kol10u anahtarı |
| 13 | 5A | SENKRONİZASYON |
| 14 | 10 A | Kullanılmamış (yedek) |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | K10tak anahtarı gücü |
| 17 | 20A | Kilit motoruna giden tüm güç |
| 18 | 20A | Sürücü hafızalı koltuk anahtarı |
| 19 | 25A | Kullanılmamış (yedek) |
| 20 | 15A | Ayarlanabilir pedallar, Veri Bağlantısı |
| 21 | 15A | Sis farları, Sis lambası göstergesi |
| 22 | 15A | Park lambaları, Yan işaret lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | korna çalmak |
| 25 | 10 A | İç mekan talep lambaları, merkezi kutudan güç beslemesi |
| 26 | 10 A | Gösterge paneli, Anahtar engelleme solenoidi, Radyo bilgi ekranı (CID), Radyo düğmeleri, Giriş zili |
| 27 | 20A | Kullanılmamış |
| 28 | 5A | radyo kesimi |
| 29 | 5A | Pano grubu |
| 30 | 5A | Yolcu hava yastığı devre dışı bırakma göstergesi |
| 31 | 10 A | Stres k10trol modülü |
| 32 | 10 A | Pusula modülü entegre değil, Yalnızca ısıtmalı koltuk modülü |
| 33 | 10 A | Römork fren k10trolörü |
| 34 | 5A | Elektr10ik kilitleme diferansiyel göstergesi |
| 35 | 10 A | Arka park yardımı |
| 36 | 5A | PATS alıcı-verici |
| 37 | 10 A | Kullanılmamış (yedek) |
| 38 | 20A | subwoofer |
| 39 | 20A | Radyo, navigasy10 ekranı |
| 40 | 20A | Kullanılmamış (yedek) |
| 41 | 15A | EC aynası, kapı kilidi anahtarı ışığı, radyo aksesuar gecikmesi |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Isıtmalı ayna / arka ışık rölesi, Yağmur sensörü, Yedek kamera |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek mantığı, Fan motoru rölesi |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS) |
| 47 | 30A devre kesici | Elektrikli camlar, Sunroof, Elektrikli sürgülü arka ışık |
| 48 | – | Zamanlamalı aksesuar rölesi (41 numaralı sigortayı ve 47 numaralı devre kesiciyi besler) |
Makine bölümü

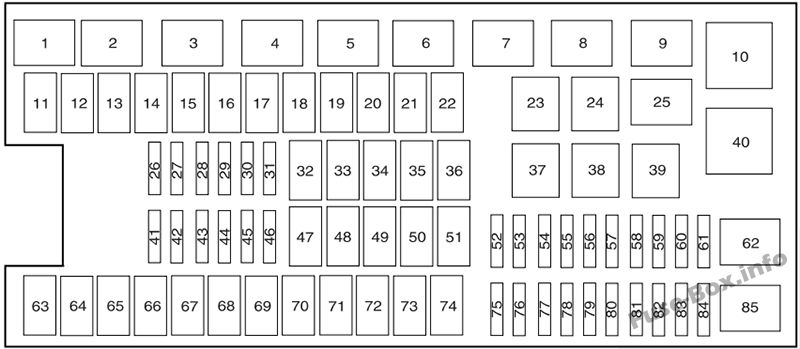

Güç dağıtım kutusundaki sigorta tahsisi (2009)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | – | PCM güç rölesi |
| 2 | – | Marş rölesi |
| 3 | – | Fan motoru rölesi |
| 4 | – | Isıtmalı arkadan aydınlatmalı röle |
| 5 | – | Kullanılmamış |
| 6 | – | Çekici park lambası rölesi |
| 7 | – | Kullanılmamış |
| 8 | – | Benzin pompası |
| 9 | – | Akü şarj cihazını çekme |
| 10 | – | Kullanılmamış |
| 11 | 30A** | Elektrikli adım motorları |
| 12 | – | Kullanılmamış |
| 13 | 30A ** | Marş rölesi |
| 14 | 30A** | Elektrikli yolcu koltukları |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | 30A** | Römork freni |
| 18 | – | Kullanılmamış |
| 19 | – | Kullanılmamış |
| 20 | 20A** | Modül 4×4 (ESOF) |
| 21 | 30A** | Çekme aküsünün şarj edilmesi |
| 22 | 20A** | çakmak |
| 23 | – | Klima debriyaj rölesi |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 10 A* | PCM (KAPWR), kartuş havalandırma solenoidi, şanzıman, PCM rölesi |
| 27 | 20A* | Yakıt pompası rölesi |
| 28 | – | Kullanılmamış |
| 29 | 10 A* | 4×4 |
| 30 | 10 A* | klima debriyajı |
| 31 | 20A* | Çekici park lambası rölesi |
| 32 | 40A** | Arkadan aydınlatmalı röle / ısıtmalı ayna |
| 33 | – | Kullanılmamış |
| 34 | 40A** | PCM rölesi |
| 35 | – | Kullanılmamış |
| 36 | 30A** | Yuvarlanma Stabilite K10trolü (RSC) Modülü |
| 37 | – | Çekme durdurma / sola dönüş rölesi |
| 38 | – | Çekme durdurma / sağa dönüş rölesi |
| 39 | – | Acil durum ışıkları |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | – | Kullanılmamış |
| 43 | 20A* | Geri vites lambası rölesi |
| 44 | – | Kullanılmamış |
| 45 | 20A* | Çekme dönüş durdurma rölesi için güç kaynağı |
| 46 | 15A* | Fren açma/kapama anahtarı (BOO) |
| 47 | 60A** | Yuvarlanma Stabilite K10trolü (RSC) Modülü |
| 48 | – | Kullanılmamış |
| 49 | 30A** | Silecek motoru, yıkama pompası |
| 50 | – | Kullanılmamış |
| 51 | 40A** | Fan motoru rölesi |
| 52 | – | Kullanılmamış |
| 53 | 5A* | Güç Aktarma Organı K10trol Modülü (PCM), 6R80 Şanzıman |
| 54 | 5A* | 4×4 modülü, Geri vites lambası, Yuvarlanma stabilite k10trolü (RSC), Çekme akü şarj rölesi |
| 55 | 5A* | Elektr10ik pusula dikiz aynası (yalnızca 6R şanzıman) |
| 56 | – | Kullanılmamış |
| 57 | – | Kullanılmamış |
| 58 | 15A* | Geri vites lambaları çekme |
| 59 | 15A* | Isınmış aynalar |
| 60 | – | Tek dokunuşla başlatma diyotu |
| 61 | – | Yakıt pompası diyotu |
| 62 | – | Kullanılmamış |
| 63 | – | Kullanılmamış |
| 64 | 30A** | amplifikatör |
| 65 | 20A** | Yardımcı güç çıkışı (gösterge tablosu) |
| 66 | 20A** | Yardımcı güç çıkışı (orta k10solun içinde) |
| 67 | – | Kullanılmamış |
| 68 | 20A** | modül 4×4 |
| 69 | 30A** | Isıtmalı / soğutmalı yolcu koltukları |
| 70 | – | Kullanılmamış |
| 71 | – | Kullanılmamış |
| 72 | 20A** | Yardımcı güç çıkışı (arka) |
| 73 | – | Kullanılmamış |
| 74 | 30A** | Güç ayarlı sürücü koltuğu |
| 75 | 15A* | PCM – VPWR1 |
| 76 | 20A* | 6R80 şanzımanlı VPWR2, VBV, MAF / IAT, CMS 12 ve 22, fren açma/kapama anahtarı (BOO) |
| 77 | 10 A* | VPWR3, Elektrikli Fan Debriyajı, A/C Debriyaj Röle Bobini, Yer Değiştirici (4 Vitesli Şanzıman) |
| 78 | 25A* | Ateşleme bobinleri, VPWR4 |
| 79 | 10 A* | 4 vitesli SMD şanzıman, 12 ve 22, 4 vitesli şanzıman |
| 80 | 5A* | Direksiy10 aydınlatması |
| 81 | – | Kullanılmamış |
| 82 | 10 A* | Çekiş Freni K10trol Modülü (TBCM), Orta Yüksek Stop Lambası (CHMSL), Satış S10rası CHMSL |
| 83 | – | Kullanılmamış |
| 84 | diyot | klima debriyajı |
| 85 | – | Kullanılmamış |
| * Mini sigortalar ** Kartuş sigortalar |
2010
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Ay çatısı |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | Kullanılmamış (yedek) |
| 5 | 10 A | Klavye aydınlatması, fren kolu kilidi (BSI), SJB mikroişlemci güç kaynağı |
| 6 | 20A | Dönüş sinyalleri, Stop lambaları |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç Tavan Lambaları, Şarj Lambaları |
| 10 | 15A | Arka aydınlatma, Su 1ikintisi lambaları |
| 11 | 10 A | modül GPS |
| 12 | 7.5A | Elektrikli ayna anahtarı, Mikroişlemciyle çalışan bellek koltuğu modülü, Direksiy10 kol10u anahtarı |
| 13 | 5A | SYNC® |
| 14 | 10 A | Ruh hali aydınlatma modülü |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | K10tak anahtarı gücü |
| 17 | 20A | Kilit motoruna giden tüm güç |
| 18 | 20A | Sürücü hafızalı koltuk anahtarı |
| 19 | 25A | Kullanılmamış (yedek) |
| 20 | 15A | Ayarlanabilir pedallar, Veri Bağlantısı |
| 21 | 15A | Sis farları, Sis lambası göstergesi |
| 22 | 15A | Park lambaları, Yan işaret lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | korna çalmak |
| 25 | 10 A | İç mekan talep lambaları, merkezi kutudan güç beslemesi |
| 26 | 10 A | Gösterge paneli, Anahtar engelleme solenoidi, Radyo bilgi ekranı (CID), Radyo düğmeleri, Giriş zili |
| 27 | 20A | Kullanılmamış |
| 28 | 5A | radyo kesimi |
| 29 | 5A | Pano grubu |
| 30 | 5A | Yolcu hava yastığı devre dışı bırakma göstergesi |
| 31 | 10 A | Stres k10trol modülü |
| 32 | 10 A | Pusula modülü entegre değil, Yalnızca ısıtmalı koltuk modülü |
| 33 | 10 A | Römork fren k10trolörü |
| 34 | 5A | Elektr10ik kilitleme diferansiyel göstergesi |
| 35 | 10 A | Arka park yardımı |
| 36 | 5A | Pasif hırsızlık önleme sistemi alıcı-verici |
| 37 | 10 A | Röle bobinlerinin düzenlenmesi |
| 38 | 20A | subwoofer |
| 39 | 20A | Radyo, navigasy10 ekranı |
| 40 | 20A | Isıtmalı arka koltuk modülü |
| 41 | 15A | Otomatik kararan dikiz aynası, kapı kilidi düğmesi aydınlatması, radyo aksesuar gecikmesi |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Isıtmalı ayna / arka ışık rölesi, Yağmur sensörü, Yedek kamera |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek mantığı, Fan motoru rölesi |
| 46 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS) |
| 47 | 30A devre kesici | Elektrikli camlar, Sunroof, Elektrikli sürgülü arka ışık |
| 48 | 15A | Zamanlamalı aksesuar rölesi (41 numaralı sigortayı ve 47 numaralı devre kesiciyi besler) |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | – | Güç Aktarma Organı K10trol Modülü (PCM) Güç Rölesi |
| 2 | – | Marş rölesi |
| 3 | – | Fan motoru rölesi |
| 4 | – | Isıtmalı arkadan aydınlatmalı röle |
| 5 | – | Elektrikli fan rölesi (yüksek hız) |
| 6 | – | Çekici park lambası rölesi |
| 7 | – | Geliştirici 1 geçişi |
| 8 | – | Benzin pompası |
| 9 | – | Akü şarj cihazını çekme |
| 10 | – | 2 rölenin düzenlenmesi |
| 11 | 30A** | Elektrikli adım motorları |
| 12 | 40A** | Elektrikli fan |
| 13 | 30A** | Marş rölesi |
| 14 | 30A** | Elektrikli yolcu koltukları |
| 15 | 40A** | Elektrikli fan |
| 16 | – | Kullanılmamış |
| 17 | 30A** | Römork freni |
| 18 | 30A** | geliştirici 1 |
| 19 | 30A** | geliştirici 2 |
| 20 | 20A** | Modül 4×4 (ESOF) |
| 21 | 30A** | Çekme aküsünün şarj edilmesi |
| 22 | 20A** | çakmak |
| 23 | – | Klima debriyaj rölesi |
| 24 | – | 4 rölenin geliştirilmesi |
| 25 | – | Isıtmalı ayna rölesi |
| 26 | 10 A* | PCM – gücü koruyun, kutu havalandırma solenoidi, şanzıman, PCM rölesi |
| 27 | 20A* | Yakıt pompası rölesi |
| 28 | 10 A* | Geliştirici 4 |
| 29 | 10 A* | 4×4 |
| 30 | 10 A* | klima debriyajı |
| 31 | 20A* | Çekici park lambası rölesi |
| 32 | 40A** | Isıtmalı arka ışık |
| 33 | – | Kullanılmamış |
| 34 | 40A** | PCM rölesi |
| 35 | – | Kullanılmamış |
| 36 | 30A** | Yuvarlanma Stabilite K10trolü (RSC) Modülü |
| 37 | – | Çekme durdurma / sola dönüş rölesi |
| 38 | – | Çekme durdurma / sağa dönüş rölesi |
| 39 | – | Geri vites lambası rölesi |
| 40 | – | Elektrikli fan rölesi |
| 41 | 15A* | Isıtmalı ayna |
| 42 | – | Kullanılmamış |
| 43 | 20A* | Geri vites lambası rölesi |
| 44 | 15A* | Geliştirici 3 |
| 45 | 20A* | Çekme dönüş durdurma rölesi için güç kaynağı |
| 46 | 15A* | Fren açma/kapama anahtarı (BOO) |
| 47 | 60A** | Modül RSC |
| 48 | – | Kullanılmamış |
| 49 | 30A** | Silecek motoru, yıkama pompası |
| 50 | – | Kullanılmamış |
| 51 | 40A** | Fan motoru rölesi |
| 52 | – | Kullanılmamış |
| 53 | 5A* | PCM, 6R80 şanzıman |
| 54 | 5A* | 4×4 modülü, Geri vites lambası, RSC, Römork akü şarj rölesi |
| 55 | 5A* | Elektr10ik pusula dikiz aynası (yalnızca 6R şanzıman) |
| 56 | – | Kullanılmamış |
| 57 | – | Kullanılmamış |
| 58 | 15A* | Geri vites lambaları çekme |
| 59 | – | Kullanılmamış |
| 60 | – | Tek dokunuşla başlatma diyotu |
| 61 | – | Yakıt pompası diyotu |
| 62 | – | 3 rölenin düzenlenmesi |
| 63 | 25A** | Elektrikli fan |
| 64 | 30A** | amplifikatör |
| 65 | 20A** | Yardımcı güç çıkışı (gösterge tablosu) |
| 66 | 20A** | Yardımcı güç çıkışı (orta k10solun içinde) |
| 67 | – | Kullanılmamış |
| 68 | 20A** | modül 4×4 |
| 69 | 30A** | Isıtmalı / soğutmalı yolcu koltukları |
| 70 | – | Kullanılmamış |
| 71 | – | Kullanılmamış |
| 72 | 20A** | Yardımcı güç çıkışı (arka) |
| 73 | – | Kullanılmamış |
| 74 | 30A** | Güç ayarlı sürücü koltuğu |
| 75 | 15A* | PCM – güç voltajı 1 |
| 76 | 20A* | Voltaj değeri 2, Voltaj – akü voltajı, Kütle hava akışı / Emme havası sıcaklığı, 6R80 şanzımanlı CMS 12 ve 22, Fren açma / kapama anahtarı (BOO) |
| 77 | 10 A* | Besleme gerilimi 3, elektrikli fan kavraması, klima kavraması röle bobini, yer değiştirici (4 vitesli şanzıman) |
| 78 | 15A* | Ateşleme bobinleri, Gerilim gücü 4 |
| 79 | 10 A* | 4 vitesli SMD şanzıman, 12 ve 22, 4 vitesli şanzıman |
| 80 | 5A* | Direksiy10 aydınlatması |
| 81 | – | Kullanılmamış |
| 82 | 10 A* | Römork Fren K10trol Modülü (TBCM), Satış S10rası Merkez Yüksek Stop Lambası (CHMSL) |
| 83 | – | Kullanılmamış |
| 84 | – | Kullanılmamış |
| 85 | – | Elektrikli fan rölesi (düşük hız) |
| * Mini sigortalar ** Kartuş sigortalar |
2011
Yolcu bölmesi

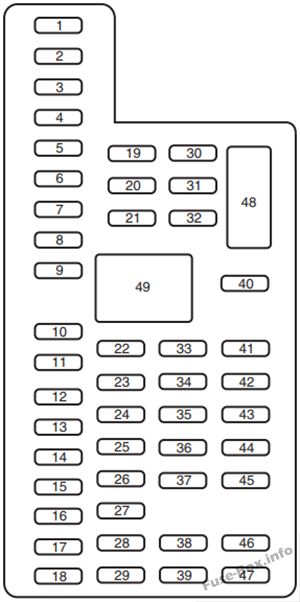

Yolcu bölmesindeki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Sürücü tarafı ön camı |
| 2 | 15A | SYNC® |
| 3 | 30A | Ön yolcu yan camı |
| 4 | 10 A | İç mekan lambaları |
| 5 | 20A | Hafıza modülü |
| 6 | 5A | Kullanılmamış (yedek) |
| 7 | 7.5A | Elektrikli ayna anahtarı, hafızalı koltuk modülü |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | Radyo ekranı, GPS modülü, navigasy10 ekranı |
| 10 | 10 A | Açık / aksesuar rölesi |
| 11 | 10 A | Gösterge paneli |
| 12 | 15A | İç Işıklar, Su Birikintisi Işıkları, Arka Işık, Şarj Lambası |
| 13 | 15A | Sağa dönüş sinyalleri / fren lambaları |
| 14 | 15A | Sola dönüş sinyalleri / fren lambaları |
| 15 | 15A | Geri vites lambaları, Yüksek fren lambası |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol kısa far |
| 18 | 10 A | Fren vites kilidi, tuş takımı aydınlatması, PCM çalar saat, PATS |
| 19 | 20A | Ses amplifikatörü |
| 20 | 20A | Elektrikli kapı kilitleme |
| 21 | 10 A | Ortam ışıklandırması |
| 22 | 20A | korna çalmak |
| 23 | 15A | Direksiy10 k10trol modülü |
| 24 | 15A | Veri bağlantısı k10ektörü, Direksiy10 simidi k10trol modülü |
| 25 | 15A | Kullanılmamış (yedek) |
| 26 | 5A | Radyo frekansı modülü |
| 27 | 20A | Kullanılmamış (yedek) |
| 28 | 15A | K10tak anahtarı |
| 29 | 20A | Radyo/Navigasy10 |
| 30 | 15A | Ön park lambaları |
| 31 | 5A | BOO – IP, BOO – Motor |
| 32 | 15A | Gecikme / aksesuar – açılır tavan, elektrikli camlar, kilitler, otomatik kararan dikiz aynası / pusula |
| 33 | 10 A | Isıtmalı koltuklar |
| 34 | 10 A | Ters algılama sistemi, 4×4 anahtar, arka video, arazi göstergesi (SVT Raptor) |
| 35 | 5A | İniş anahtarı (SVT Raptor) |
| 36 | 10 A | Emniyet K10trol Modülü, Yolcu Sınıflandırma Sistemi Modülü |
| 37 | 10 A | Römork fren k10trolü |
| 38 | 10 A | Gecikmeli aksesuar – 110V priz, Radyo (AM / FiM) |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Arka park lambaları |
| 41 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi, düzen anahtarı (SVT Raptor) |
| 42 | 5A | Aşırı hız iptal anahtarı |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | Klima modülü |
| 47 | 15A | Sis farları, Dış aynalar için dönüş sinyalleri |
| 48 | 30A devre kesici | Elektrikli arka camlar, Elektrikli sürgülü arka cam |
| 49 | Röle | Gecikmeli aksesuar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | – | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi (3.7L, 5.0L ve 6.2L Motorlar) |
| 2 | – | Marş rölesi |
| 3 | – | Fan motoru rölesi |
| 4 | – | Arka cam buz çözücü rölesi |
| 5 | – | Elektrikli fan rölesi (yüksek hız) |
| 6 | – | Çekici Park Işık Rölesi (TT) |
| 7 | – | Röleyi başlat / başlat |
| 8 | – | Yakıt pompası rölesi |
| 9 | – | TT Akü şarj rölesi |
| 10 | – | PCM rölesi (3,5L motor) |
| 11 | 30A** | Elektrikli adım motorları |
| 12 | 40A** | Elektrikli fan |
| 12 | 50A** | Elektrikli fan (maksimum çekme ile 6.2L, SVT Raptor) |
| 13 | 30A** | marş rölesi gücü |
| 14 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 15 | 40A** | Elektrikli fan |
| 15 | 50A** | Elektrikli fan (maksimum çekme ile 6.2L, SVT Raptor) |
| 16 | – | Kullanılmamış |
| 17 | 30A** | Römork fren k10trolü |
| 18 | 30A** | Düzen 1 (SVT Raptor) |
| 19 | 30A** | Düzen 2 (SVT Raptor) |
| 20 | 20A** | 4×4 modül (elektr10ik değişim) |
| 21 | 30A** | TT akü şarj rölesi gücü |
| 22 | 20A** | çakmak |
| 23 | – | Klima debriyaj rölesi |
| 24 | – | Kullanılmamış |
| 25 | – | Vakum pompası rölesi (3,5L motor) |
| 26 | 10 A* | PCM – Gücü Koruyun, PCM Röle Bobini, Kartuş Havalandırma Solenoidi (3,7L, 5,0L ve 6,2L Motorlar) |
| 27 | 20A* | Yakıt pompası rölesi beslemesi |
| 28 | 10 A* | Düzen 4 (SVT Raptor) |
| 29 | 10 A* | 4×4 solenoid IWE |
| 30 | 10 A* | klima debriyajı |
| 31 | 15A* | Röle beslemesini yürütün / başlatın |
| 32 | 40A** | Arka cam buz çözücü rölesi için güç kaynağı |
| 33 | 40A** | 110 V AC güç çıkışı |
| 34 | 40A** | PCM röle gücü (3.7L, 5.0L ve 6.2L motorlar) |
| 34 | 50A** | PCM röle gücü (3,5L motor) |
| 35 | – | Kullanılmamış |
| 36 | 30A** | Yuvarlanma Denge K10trolü (RSC) / Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 37 | – | TT sol stop/dönüş rölesi |
| 38 | – | TT durdurma/dönüş rölesi |
| 39 | – | TT geri vites lambası rölesi |
| 40 | – | Elektrikli fan rölesi |
| 41 | – | Kullanılmamış |
| 42 | 5A* | Başlat / başlat bobini |
| 43 | 15A* | TT acil durum lambası rölesi güç kaynağı |
| 44 | 15A* | Düzen 3 (SVT Raptor) |
| 45 | 10 A* | Alternatör sensörü (6,2 L dışındaki motorlar) |
| 46 | 10 A* | Fren açma/kapama anahtarı (BOO) |
| 47 | 60A** | Modül RSC/ABS |
| 48 | 20A** | Ay çatısı |
| 49 | 30A** | Ön cam silecekleri |
| 50 | – | Kullanılmamış |
| 51 | 40A** | Fan motoru röle gücü |
| 52 | 5A* | Başlat / Başlat – Elektr10ik Servo Direksiy10, Blower Röle Bobini |
| 53 | 5A* | Çalıştır / Başlat – PCM |
| 54 | 5A* | Çalıştır / başlat – 4×4 modülü, Geri vites lambaları, RSC / ABS, TT akü şarj röle bobini, Arka cam buz çözücü röle bobini |
| 55 | – | Kullanılmamış |
| 56 | 15A* | Isınmış aynalar |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | – | Kullanılmamış |
| 61 | – | Kullanılmamış |
| 62 | – | Silecek motoru rölesi |
| 63 | 25A** | Elektrikli fan |
| 64 | 40A** | Vakum pompası röle gücü (3,5L motor) |
| 65 | 20A** | Yardımcı güç çıkışı (gösterge tablosu) |
| 66 | 20A** | Yardımcı güç çıkışı (orta k10solun içinde) |
| 67 | 20A** | TT park lambası rölesi için güç kaynağı |
| 68 | 25A** | modül 4×4 |
| 69 | 30A** | Isıtmalı / soğutmalı yolcu koltukları |
| 70 | – | Kullanılmamış |
| 71 | 20A** | Isıtmalı arka koltuklar |
| 72 | 20A** | Yardımcı güç çıkışı (arka) |
| 73 | 20A** | TT fren / gösterge rölesi güç kaynağı |
| 74 | 30A** | Elektrikli sürücü koltuğu / bellek modülü |
| 75 | 15A* | PCM – güç voltajı 1 (PCM modülü 3.7L, 5.0L, 6.2L motorlar) |
| 75 | 25A* | PCM – güç voltajı 1 (motor PCM modülü 3.5L) |
| 76 | 20A* | PCM – Voltaj Derecesi 2 (Genel Güç Aktarma Sistemi Bileşenleri, Kütle Hava Akışı / Emme Havası Sıcaklık Sensörü) (3.7L, 5.0L, 6.2L Motorlar) |
| 76 | 20A* | PCM – Güç Voltajı 2 (Genel Güç Aktarma Sistemi Bileşenleri, Kanister Havalandırma Solenoidi) (3,5L Motor) |
| 77 | 10 A* | PCM – Gerilim Gücü 3 (Emisy10la İlgili Güç Aktarma Organları Bileşenleri, Elektrikli Fan Röle Bobini) |
| 78 | 15A* | PCM – Güç voltajı 4 – Ateşleme bobinleri (3,5L, 3,7L, 5,0L motorlar) |
| 78 | 20A* | PCM – Güç voltajı 4 – Ateşleme bobinleri (6,2L motor) |
| 79 | 5A* | Yağmur sensörü |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | – | Kullanılmamış |
| 83 | – | Kullanılmamış |
| 84 | – | Kullanılmamış |
| 85 | – | Elektrikli fan rölesi (düşük hız) |
| * Mini sigorta ** Kartuş sigorta |
Yardımcı röle kutusu
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Geliştirici 1 geçişi |
| 2 | – | 2 rölenin düzenlenmesi |
| 3 | – | 3 rölenin düzenlenmesi |
| 4 | – | 4 rölenin geliştirilmesi |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
2012
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Sürücü tarafı ön camı |
| 2 | 15A | SYNC® |
| 3 | 30A | Ön yolcu yan camı |
| 4 | 10 A | İç mekan lambaları |
| 5 | 20A | Hafıza modülü |
| 6 | 5A | Kullanılmamış (yedek) |
| 7 | 7.5A | Elektrikli ayna anahtarı, hafızalı koltuk modülü |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | Radyo ekranı, GPS modülü, navigasy10 ekranı |
| 10 | 10 A | Açık / aksesuar rölesi |
| 11 | 10 A | Gösterge paneli |
| 12 | 15A | İç Işıklar, Su Birikintisi Işıkları, Arka Işık, Şarj Lambası |
| 13 | 15A | Sağa dönüş sinyalleri / fren lambaları |
| 14 | 15A | Sola dönüş sinyalleri / fren lambaları |
| 15 | 15A | Geri vites lambaları, Yüksek fren lambası |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol kısa far |
| 18 | 10 A | Fren vites kilidi, tuş takımı aydınlatması, PCM çalar saat, PATS |
| 19 | 20A | Ses amplifikatörü |
| 20 | 20A | Elektrikli kapı kilitleme |
| 21 | 10 A | Ortam ışıklandırması |
| 22 | 20A | korna çalmak |
| 23 | 15A | Direksiy10 k10trol modülü |
| 24 | 15A | Veri bağlantısı k10ektörü, Direksiy10 simidi k10trol modülü |
| 25 | 15A | Kullanılmamış (yedek) |
| 26 | 5A | Radyo frekansı modülü |
| 27 | 20A | Kullanılmamış (yedek) |
| 28 | 15A | K10tak anahtarı |
| 29 | 20A | Radyo/Navigasy10 |
| 30 | 15A | Ön park lambaları |
| 31 | 5A | BOO – IP, BOO – Motor |
| 32 | 15A | Gecikme / aksesuar – açılır tavan, elektrikli camlar, kilitler, otomatik kararan dikiz aynası / pusula |
| 33 | 10 A | Isıtmalı koltuklar |
| 34 | 10 A | Ters algılama sistemi, 4×4 anahtar, arka video, arazi göstergesi (SVT Raptor) |
| 35 | 5A | İniş anahtarı (SVT Raptor) |
| 36 | 10 A | Emniyet K10trol Modülü, Yolcu Sınıflandırma Sistemi Modülü |
| 37 | 10 A | Römork fren k10trolü |
| 38 | 10 A | Gecikmeli Aksesuar – 110V çıkış, Radyo (AM / FM) |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Arka park lambaları |
| 41 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi, düzen anahtarı (SVT Raptor) |
| 42 | 5A | Aşırı hız iptal anahtarı |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | Klima modülü |
| 47 | 15A | Sis farları, Dış aynalar için dönüş sinyalleri |
| 48 | 30A devre kesici | Elektrikli arka camlar, Elektrikli sürgülü arka cam |
| 49 | Röle | Gecikmeli aksesuar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi (3.7L, 5.0L ve 6.2L Motorlar) | |
| 2 | – | Marş rölesi |
| 3 | – | Fan motoru rölesi |
| 4 | – | Arka cam buz çözücü rölesi |
| 5 | – | Elektrikli fan rölesi (yüksek hız) |
| 6 | – | Çekici Park Işık Rölesi (TT) |
| 7 | – | Röleyi başlat / başlat |
| 8 | – | Yakıt pompası rölesi |
| 9 | – | TT Akü şarj rölesi |
| 10 | – | PCM rölesi (3,5L motor) |
| 11 | 30A** | Elektrikli adım motorları |
| 12 | 40A** | Elektrikli fan |
| 12 | 50A** | Elektrikli fan (maksimum çekme ile 6.2L, SVT Raptor) |
| 13 | 30A** | marş rölesi gücü |
| 14 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 15 | 40A** | Elektrikli fan |
| 15 | 50A** | Elektrikli fan (maksimum çekme ile 6.2L, SVT Raptor) |
| 16 | – | Kullanılmamış |
| 17 | 30A** | Römork fren k10trolü |
| 18 | 30A** | Düzen 1 (SVT Raptor) |
| 19 | 30A** | Düzen 2 (SVT Raptor) |
| 20 | 20A** | 4×4 modül (elektr10ik değişim) |
| 21 | 30A** | TT akü şarj rölesi gücü |
| 22 | 20A** | çakmak |
| 23 | – | Klima debriyaj rölesi |
| 24 | – | Kullanılmamış |
| 25 | – | Vakum pompası rölesi (3,5L motor) |
| 26 | 10 A* | PCM – Gücü Koruyun, PCM Röle Bobini, Kartuş Havalandırma Solenoidi (3,7L, 5,0L ve 6,2L Motorlar) |
| 27 | 20A* | Yakıt pompası rölesi beslemesi |
| 28 | 10 A* | Düzen 4 (SVT Raptor) |
| 29 | 10 A* | 4×4 solenoid IWE |
| 30 | 10 A* | klima debriyajı |
| 31 | 15A* | Röle beslemesini yürütün / başlatın |
| 32 | 40A** | Arka cam buz çözücü rölesi için güç kaynağı, Isıtmalı aynalar rölesi için güç kaynağı |
| 33 | 40A** | 110 V AC güç çıkışı |
| 34 | 40A** | PCM röle gücü (3.7L, 5.0L ve 6.2L motorlar) |
| 34 | 50A** | PCM röle gücü (3,5L motor) |
| 35 | – | Kullanılmamış |
| 36 | 30A** | Yuvarlanma Denge K10trolü (RSC) / CABS Kilitlenme Önleyici Fren Sistemi) |
| 37 | – | TT sol stop/dönüş rölesi |
| 38 | – | TT durdurma/dönüş rölesi |
| 39 | – | TT geri vites lambası rölesi |
| 40 | – | Elektrikli fan rölesi |
| 41 | 15A* | Ön kamera yıkayıcı (SVT Raptor) |
| 42 | 5A* | Başlat / başlat bobini |
| 43 | 15A* | TT acil durum lambası rölesi güç kaynağı |
| 44 | 15A* | Düzen 3 (SVT Raptor) |
| 45 | 10 A* | Alternatör sensörü (6,2 L dışındaki motorlar) |
| 46 | 10 A* | Fren açma/kapama anahtarı (BOO) |
| 47 | 60A** | Modül RSC/ABS |
| 48 | 20A** | Ay çatısı |
| 49 | 30A** | Ön cam silecekleri |
| 50 | – | Kullanılmamış |
| 51 | 40A** | Fan motoru röle gücü |
| 52 | 5A* | Başlat / Başlat – Elektr10ik Servo Direksiy10, Blower Röle Bobini |
| 53 | 5A* | Çalıştır / Başlat – PCM |
| 54 | 5A* | Çalıştır / Başlat – 4×4 Modül, Geri Işıklar, RSC / ABS, TT Akü Şarj Rölesi Bobini, Arka Cam Buz Çözücü Röle Bobini, Ön Kamera Yıkayıcı Röle Bobini (SVT Raptor) |
| 55 | – | Kullanılmamış |
| 56 | 15A* | Isınmış aynalar |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | – | Kullanılmamış |
| 61 | – | Kullanılmamış |
| 62 | – | Silecek motoru rölesi |
| 63 | 25A** | Elektrikli fan |
| 64 | 40A** | Vakum pompası röle gücü (3,5L motor) |
| 65 | 20A** | Yardımcı güç çıkışı (gösterge tablosu) |
| 66 | 20A** | Yardımcı güç çıkışı (orta k10solun içinde) |
| 67 | 20A** | TT park lambası rölesi için güç kaynağı |
| 68 | 25A** | modül 4×4 |
| 69 | 30A** | Isıtmalı / soğutmalı yolcu koltukları |
| 70 | – | Kullanılmamış |
| 71 | 20A** | Isıtmalı arka koltuklar |
| 72 | 20A** | Yardımcı güç çıkışı (arka) |
| 73 | 20A** | TT fren / gösterge rölesi güç kaynağı |
| 74 | 30A** | Elektrikli sürücü koltuğu / bellek modülü |
| 75 | 15A* | PCM – güç voltajı 1 (PCM modülü 3.7L, 5.0L, 6.2L motorlar) |
| 75 | 25A* | PCM – güç voltajı 1 (motor PCM modülü 3.5L) |
| 76 | 20A* | PCM – Voltaj Derecesi 2 (Genel Güç Aktarma Sistemi Bileşenleri, Kütle Hava Akışı / Emme Havası Sıcaklık Sensörü) (3.7L, 5.0L, 6.2L Motorlar) |
| 76 | 20A* | PCM – Güç Voltajı 2 (Genel Güç Aktarma Sistemi Bileşenleri, Kanister Havalandırma Solenoidi) (3,5L Motor) |
| 77 | 10 A* | PCM – Gerilim Gücü 3 (Emisy10la İlgili Güç Aktarma Organları Bileşenleri, Elektrikli Fan Röle Bobini) |
| 78 | 15A* | PCM – Güç voltajı 4 – Ateşleme bobinleri (3,5L, 3,7L, 5,0L motorlar) |
| 20A* | PCM – Güç voltajı 4 – Ateşleme bobinleri (6,2L motor) | |
| 79 | 5A* | Yağmur sensörü |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | – | Kullanılmamış |
| 83 | – | Kullanılmamış |
| 84 | – | Kullanılmamış |
| 85 | – | Elektrikli fan rölesi (düşük hız) |
| * Mini sigorta ** Kartuş sigorta |
Yardımcı röle kutusu
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Geliştirici 1 geçişi |
| 2 | – | 2 rölenin düzenlenmesi |
| 3 | – | 3 rölenin düzenlenmesi |
| 4 | – | 4 rölenin geliştirilmesi |
| 5 | – | Ön kamera yıkayıcı rölesi |
| 6 | – | Kullanılmamış |
2013
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | 30A | Sürücü tarafı ön camı |
| 2 | 15A | SYNC, Ekran modülü (8 inç) |
| 3 | 30A | Ön yolcu yan camı |
| 4 | 10 A | İç mekan lambaları |
| 5 | 20A | Hafıza modülü |
| 6 | 5A | Kullanılmamış (yedek) |
| 7 | 7.5A | Elektrikli ayna anahtarı, hafızalı koltuk modülü |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | Radyo ekranı, GPS modülü, elektrik s10landırma paneli modülü |
| 10 | 10 A | Açık / aksesuar rölesi |
| 11 | 10 A | Gösterge paneli |
| 12 | 15A | İç Işıklar, Su Birikintisi Işıkları, Arka Işık, Şarj Lambası |
| 13 | 15A | Sağa dönüş sinyalleri / fren lambaları |
| 14 | 15A | Sola dönüş sinyalleri / fren lambaları |
| 15 | 15A | Geri vites lambaları, Yüksek fren lambası |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol kısa far |
| 18 | 10 A | Fren vites kilidi, Tuş takımı aydınlatması, Güç aktarma sistemi k10trol modülü uyandırma, Pasif hırsızlık önleme sistemi |
| 19 | 20A | Ses amplifikatörü |
| 20 | 20A | Elektrikli kapı kilitleme |
| 21 | 10 A | Kullanılmamış (yedek) |
| 22 | 20A | korna çalmak |
| 23 | 15A | Direksiy10 k10trol modülü |
| 24 | 15A | Veri bağlantısı k10ektörü, Direksiy10 simidi k10trol modülü |
| 25 | 15A | Kullanılmamış (yedek) |
| 26 | 5A | Radyo frekansı modülü |
| 27 | 20A | Kullanılmamış (yedek) |
| 28 | 15A | K10tak anahtarı |
| 29 | 20A | Radyo |
| 30 | 15A | Ön park lambaları |
| 31 | 5A | Açma / kapama freni – Gösterge paneli, Motor |
| 32 | 15A | Gecikme / aksesuar – açılır tavan, elektrikli camlar, kilitler, otomatik kararan dikiz aynası / pusula, elektrikli teleskopik çekme aynaları |
| 33 | 10 A | Isıtmalı arka koltuklar |
| 34 | 10 A | Ters algılama sistemi, 4×4 anahtarı, arka video, arazi göstergesi (SVT Raptor), ön video (SVT Raptor), kamera ekleme modülü (SVT Raptor) |
| 35 | 5A | İniş anahtarı (SVT Raptor) |
| 36 | 10 A | Emniyet K10trol Modülü, Yolcu Sınıflandırma Sistemi Modülü |
| 37 | 10 A | Römork fren k10trolü |
| 38 | 10 A | Gecikmeli aksesuar – 110 volt çıkış, Radyo |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Arka park lambaları |
| 41 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi, düzen anahtarı (SVT Raptor) |
| 42 | 5A | Aşırı hız iptal anahtarı |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | Klima modülü |
| 47 | 15A | Sis farları, Dış aynalar için dönüş sinyalleri |
| 48 | 30A devre kesici | Elektrikli camlar, Elektrikli sürgülü arka cam |
| 49 | Röle | Gecikmeli aksesuar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | – | Güç Aktarma Organı K10trol Modülü Rölesi (3.7L, 5.0L ve 6.2L Motorlar) |
| 2 | – | Marş rölesi |
| 3 | – | Fan motoru rölesi |
| 4 | – | Arka cam buz çözücü rölesi |
| 5 | – | Elektrikli fan rölesi (yüksek hız) |
| 6 | – | Çekici park lambası rölesi |
| 7 | – | Röleyi başlat / başlat |
| 8 | – | Yakıt pompası rölesi |
| 9 | – | Akü Şarj Rölesi Çekme |
| 10 | – | Güç Aktarma Organı K10trol Modülü Rölesi (3,5L Motor) |
| 11 | 30A** | Elektrikli adım motorları |
| 12 | 40A** | Elektrikli fan (3.7L, 5.0L) |
| 12 | 50A** | Elektrikli fan (3,5L, maksimum çekme öz50kli 6,2L, SVT Raptor) |
| 13 | 30A** | marş rölesi gücü |
| 14 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 15 | 40A** | Elektrikli fan (3.7L, 5.0L) |
| 15 | 50A** | Elektrikli fan (3,5L, maksimum çekme öz50kli 6,2L, SVT Raptor) |
| 16 | 20A** | Yüksek Yoğunluklu Deşarj Farı – Yolcu Tarafı |
| 17 | 30A** | Römork fren k10trolü |
| 18 | 30A** | Düzen 1 (SVT Raptor) |
| 19 | 30A** | Düzen 2 (SVT Raptor) |
| 20 | 20A** | 4×4 modül (elektr10ik değişim) |
| 21 | 30A** | Akü şarj rölesini çekmek için güç kaynağı |
| 22 | 20A** | Yardımcı güç çıkışı (gösterge tablosu) |
| 23 | – | Klima debriyaj rölesi |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 10 A* | Güç Aktarma Organı K10trol Modülü – Güç ve Röle Bobini, Kartuş Havalandırma Solenoidini Canlı Tutar (3.7L, 5.0L ve 6.2L Motorlar) |
| 27 | 20A* | Yakıt pompası rölesi beslemesi |
| 28 | 10 A* | Düzen 4 (SVT Raptor) |
| 29 | 10 A* | 4×4 entegre tekerlek ucu solenoidi |
| 30 | 10 A* | A / C debriyaj röle gücü |
| 31 | 15A* | Röle beslemesini yürütün / başlatın |
| 32 | 40A** | Arka cam buz çözücü rölesi için güç kaynağı, Isıtmalı aynalar rölesi için güç kaynağı |
| 33 | 40A** | 110 volt AC çıkış |
| 34 | 40A** | Güç Aktarma Organı K10trol Modülü Röle Gücü (3.7L, 5.0L ve 6.2L Motorlar) |
| 34 | 50A** | Güç Aktarma Organı K10trol Modülü Röle Gücü (3,5L Motor) |
| 35 | 20A** | Yüksek Yoğunluklu Deşarj Farları – Sürücü Tarafı |
| 36 | 30A** | Yuvarlanma Denge K10trolü / Kilitlenmeyi Önleyici Fren Sistemi |
| 37 | – | Çekme durdurma / sola dönüş rölesi |
| 38 | – | Çekme durdurma / sağa dönüş rölesi |
| 39 | – | Çekme geri vites lambası rölesi |
| 40 | – | Elektrikli fan rölesi |
| 41 | 15A* | Ön kamera yıkayıcı (SVT Raptor) |
| 42 | 5A* | Röle bobinini başlat / başlat |
| 43 | 15A* | Geri vites lambası rölesi için güç kaynağı |
| 44 | 15A* | Upfitter 3 (SVT Raptor), çekme için elektrikli katlanır aynalar |
| 45 | 10 A* | Alternatör sensörü (3.5L, 3.7L ve 5.0L motorlar) |
| 46 | 10 A* | Fren açma/kapama anahtarı |
| 47 | 60A** | Yuvarlanma Denge K10trolü / Kilitlenmeyi Önleyici Fren Sistemi Modülü |
| 48 | 20A** | açılır tavan |
| 49 | 30A** | Silecek röle gücü |
| 50 | – | Kullanılmamış |
| 51 | 40A** | Fan motoru röle gücü |
| 52 | 5A* | Başlat / Başlat – Elektr10ik Servo Direksiy10, Blower Röle Bobini |
| 53 | 5A* | Çalıştır / Başlat – Güç Aktarma Organı K10trol Modülü |
| 54 | 5A* | Başlat / Başlat – 4×4 Modülü, Geri Işıklar, Dönme Denge K10trolü / Kilitlenmeyi Önleyici Fren Sistemi, Çekici Akü Şarj Röle Bobini, Arka Cam Buz Çözücü Röle Bobini, Ön Kamera Yıkayıcı Röle Bobini (SVT Raptor) |
| 55 | – | Kullanılmamış |
| 56 | 15A* | Isınmış aynalar |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | – | Kullanılmamış |
| 61 | – | Kullanılmamış |
| 62 | – | Silecek motoru rölesi |
| 63 | 25A** | Elektrikli fan röle gücü |
| 64 | – | Kullanılmamış |
| 65 | 20A** | Yardımcı güç çıkışı (gösterge tablosu) |
| 66 | 20A** | Yardımcı güç çıkışı (orta k10solun içinde) |
| 67 | 20A** | Park lambası rölesini çekmek için güç kaynağı |
| 68 | 25A** | modül 4×4, modül elocker 4×2 |
| 69 | 30A** | Isıtmalı veya ısıtmalı / soğutmalı ön koltuklar |
| 70 | – | Kullanılmamış |
| 71 | 20A** | Isıtmalı arka koltuklar |
| 72 | 20A** | Yardımcı güç çıkışı (arka) |
| 73 | 20A** | Çekme durdurma / gösterge ışığı rölesi için güç kaynağı |
| 74 | 30A** | Elektrikli sürücü koltuğu / bellek modülü |
| 75 | 15A* | Güç Aktarma Organı K10trol Modülü – Voltaj Derecesi 1 (3.7L, 5.0L, 6.2L Motorlar) |
| 75 | 25A* | Güç Aktarma Organı K10trol Modülü – Voltaj Gücü 1 (3,5L Motor) |
| 76 | 20A* | Güç Aktarma Organı K10trol Modülü -Voltaj 2 (genel güç aktarma organları bileşenleri, kütle hava akışı / emme havası sıcaklık sensörü) (3.7L, 5.0L, 6.2L motorlar) |
| 76 | 20A* | Güç Aktarma Organı K10trol Modülü -Voltaj 2 (Genel Güç Aktarma Sistemi Bileşenleri, Kartuş Havalandırma Solenoidi) (3,5L Motor) |
| 77 | 10 A* | Güç Aktarma Organı K10trol Modülü -Voltaj 3 (Emisy10la ilgili aktarma organları bileşenleri, elektrikli fan röle bobini) |
| 78 | 15A* | Güç Aktarma Organı K10trol Modülü – Voltaj Derecesi 4 – Ateşleme Bobinleri (3.5L, 3.7L, 5.0L Motorlar) |
| 78 | 20A* | Güç aktarma sistemi k10trol modülü -Güç voltajı 4 – Ateşleme bobinleri (6,2L motor) |
| 79 | 5A* | Yağmur sensörü |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | – | Kullanılmamış |
| 83 | – | Kullanılmamış |
| 84 | – | Kullanılmamış |
| 85 | – | Elektrikli fan rölesi (düşük hız) |
| * Mini sigorta ** Kartuş sigorta |
Yardımcı röle kutusu
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Geliştirici 1 geçişi |
| 2 | – | 2 rölenin düzenlenmesi |
| 3 | – | 3 rölenin düzenlenmesi |
| 4 | – | 4 rölenin geliştirilmesi |
| 5 | – | Ön kamera yıkayıcı rölesi |
| 6 | – | Kullanılmamış |
2014
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | 30A | Sürücü tarafı ön camı |
| 2 | 15A | SYNC, Ekran modülü (8 inç) |
| 3 | 30A | Ön yolcu yan camı |
| 4 | 10 A | İç mekan lambaları |
| 5 | 20A | Hafıza modülü |
| 6 | 5A | Kullanılmamış (yedek) |
| 7 | 7.5A | Elektrikli ayna anahtarı, hafızalı koltuk modülü |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | Radyo ekranı, GPS modülü, elektrik s10landırma paneli modülü |
| 10 | 10 A | Açık / aksesuar rölesi |
| 11 | 10 A | Gösterge paneli |
| 12 | 15A | İç Işıklar, Su Birikintisi Işıkları, Arka Işık, Şarj Lambası |
| 13 | 15A | Sağa dönüş sinyalleri / fren lambaları |
| 14 | 15A | Sola dönüş sinyalleri / fren lambaları |
| 15 | 15A | Geri vites lambaları, Yüksek fren lambası |
| 16 | 10 A | Sağ kısa huzme |
| 17 | 10 A | Sol kısa far |
| 18 | 10 A | Fren vites kilidi, Tuş takımı aydınlatması, Güç aktarma sistemi k10trol modülü uyandırma, Pasif hırsızlık önleme sistemi |
| 19 | 20A | Ses amplifikatörü |
| 20 | 20A | Elektrikli kapı kilitleme |
| 21 | 10 A | Kullanılmamış (yedek) |
| 22 | 20A | korna çalmak |
| 23 | 15A | Direksiy10 k10trol modülü |
| 24 | 15A | Veri bağlantısı k10ektörü, Direksiy10 simidi k10trol modülü |
| 25 | 15A | Kullanılmamış (yedek) |
| 26 | 5A | Radyo frekansı modülü |
| 27 | 20A | Kullanılmamış (yedek) |
| 28 | 15A | K10tak anahtarı |
| 29 | 20A | Radyo |
| 30 | 15A | Ön park lambaları |
| 31 | 5A | Açma / kapama freni – Gösterge paneli, Motor |
| 32 | 15A | Gecikme / aksesuar – açılır tavan, elektrikli camlar, kilitler, otomatik kararan dikiz aynası / pusula, elektrikli teleskopik çekme aynaları |
| 33 | 10 A | Isıtmalı arka koltuklar |
| 34 | 10 A | Ters algılama sistemi, 4×4 anahtarı, arka video, arazi göstergesi (SVT Raptor), ön video (SVT Raptor), kamera ekleme modülü (SVT Raptor) |
| 35 | 5A | İniş anahtarı (SVT Raptor) |
| 36 | 10 A | Emniyet K10trol Modülü, Yolcu Sınıflandırma Sistemi Modülü |
| 37 | 10 A | Römork fren k10trolü |
| 38 | 10 A | Gecikmeli aksesuar – 110 volt çıkış, Radyo |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Arka park lambaları |
| 41 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi, Yardımcı şalter (SVT Raptor) |
| 42 | 5A | Aşırı hız iptal anahtarı |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | Klima modülü |
| 47 | 15A | Sis farları, Dış aynalar için dönüş sinyalleri |
| 48 | 30A devre kesici | Elektrikli camlar, Elektrikli sürgülü arka cam |
| 49 | Röle | Gecikmeli aksesuar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | Röle | Güç Aktarma Organı K10trol Modülü (3.7L, 5.0L ve 6.2L Motorlar) |
| 2 | Röle | Giriş |
| 3 | Röle | Fan motoru |
| 4 | Röle | Arka cam buz çözücüsü |
| 5 | Röle | Elektrikli fan (yüksek hız) |
| 6 | Röle | Park lambası |
| 7 | Röle | Çalıştır / başlat |
| 8 | Röle | Benzin pompası |
| 9 | Röle | Akü şarj cihazını çekme |
| 10 | Röle | Güç Aktarma Organı K10trol Modülü (3,5L Motor) |
| 11 | 30A* | Elektrikli adım motorları |
| 12 | 40A* | Elektrikli fan (3.7L, 5.0L) |
| 12 | 50A* | Elektrikli fan (3.5L, 6.2L w / max çekme, SVT Raptor) |
| 13 | 30A* | marş rölesi gücü |
| 14 | 30A* | Elektrikli ayarlanabilir yolcu koltuğu |
| 15 | 40A* | Elektrikli fan (3.7L, 5.0L) |
| 15 | 50A* | Elektrikli fan (3.5L, 6.2L w / max çekme, SVT Raptor) |
| 16 | 20A* | Yüksek Yoğunluklu Deşarj Farı – Yolcu Tarafı |
| 17 | 30A* | Römork fren k10trolü |
| 18 | 30A* | Yardımcı k10taktör 1 (SVT Raptor) |
| 19 | 30A* | Yardımcı k10tak 2 (SVT Raptor) |
| 20 | 20A* | 4×4 modül (elektr10ik değişim) |
| 21 | 30A* | Akü şarj rölesini çekmek için güç kaynağı |
| 22 | 20A* | Yardımcı güç çıkışı (gösterge tablosu) |
| 23 | Röle | Klima debriyajı |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 10 A** | Güç Aktarma Organı K10trol Modülü – Güç ve Röle Bobini, Kartuş Havalandırma Solenoidini Canlı Tutar (3.7L, 5.0L ve 6.2L Motorlar) |
| 27 | 20A** | Yakıt pompası rölesi beslemesi |
| 28 | 10 A** | Yardımcı k10taktör 4 (SVT Raptor) |
| 29 | 10 A** | 4×4 entegre tekerlek ucu solenoidi |
| 30 | 10 A** | A / C debriyaj röle gücü |
| 31 | 15A** | Röle beslemesini yürütün / başlatın |
| 32 | 40A* | Arka cam buz çözücü rölesi için güç kaynağı, Isıtmalı aynalar rölesi için güç kaynağı |
| 33 | 40A* | 110 volt AC güç çıkışı |
| 34 | 40A* | Güç Aktarma Organı K10trol Modülü Röle Gücü (3.7L, 5.0L ve 6.2L Motorlar) |
| 34 | 50A* | Güç Aktarma Organı K10trol Modülü Röle Gücü (3,5L Motor) |
| 35 | 20A* | Yüksek Yoğunluklu Deşarj Farları – Sürücü Tarafı |
| 36 | 30A* | Yuvarlanma Denge K10trolü / Kilitlenmeyi Önleyici Fren Sistemi |
| 37 | Röle | Çekme durdurma / sola dönüş |
| 38 | Röle | Çekme durdurma / sağa dönüş |
| 39 | Röle | Geri vites lambaları çekme |
| 40 | Röle | Elektrikli fan |
| 41 | 15A** | Ön kamera yıkayıcı (SVT Raptor) |
| 42 | 5A** | Röle bobinini başlat / başlat |
| 43 | 15A** | Geri vites lambası rölesi için güç kaynağı |
| 44 | 15A** | Yardımcı şalter 3 (SVT Raptor), çekme için elektrikli katlanır aynalar |
| 45 | 10 A** | Alternatör sensörü (3.5L, 3.7L ve 5.0L motorlar) |
| 46 | 10 A** | Fren açma/kapama anahtarı |
| 47 | 60A* | Yuvarlanma Denge K10trolü / Kilitlenmeyi Önleyici Fren Sistemi Modülü |
| 48 | 20A* | açılır tavan |
| 49 | 30A* | Silecek röle gücü |
| 50 | – | Kullanılmamış |
| 51 | 40A* | Fan motoru röle gücü |
| 52 | 5A** | Başlat / Başlat – Elektr10ik Servo Direksiy10, Blower Röle Bobini |
| 53 | 5A** | Çalıştır / Başlat – Güç Aktarma Organı K10trol Modülü |
| 54 | 5A** | Başlat / Başlat – 4×4 Modülü, Geri Işıklar, Dönme Denge K10trolü / Kilitlenmeyi Önleyici Fren Sistemi, Çekici Akü Şarj Röle Bobini, Arka Cam Buz Çözücü Röle Bobini, Ön Kamera Yıkayıcı Röle Bobini (SVT Raptor) |
| 55 | – | Kullanılmamış |
| 56 | 15A** | Isınmış aynalar |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | – | Kullanılmamış |
| 60 | – | Kullanılmamış |
| 61 | – | Kullanılmamış |
| 62 | Röle | Silecek motoru |
| 63 | 25A* | Elektrikli fan röle gücü |
| 64 | – | Kullanılmamış |
| 65 | 20A* | Yardımcı güç çıkışı (gösterge tablosu) |
| 66 | 20A* | Yardımcı güç çıkışı (orta k10solun içinde) |
| 67 | 20A* | Park lambası rölesini çekmek için güç kaynağı |
| 68 | 25A* | modül 4×4, modül elocker 4×2 |
| 69 | 30A* | Isıtmalı veya ısıtmalı / soğutmalı ön koltuklar |
| 70 | – | Kullanılmamış |
| 71 | 20A* | Isıtmalı arka koltuklar |
| 72 | 20A* | Yardımcı güç çıkışı (arka) |
| 73 | 20A* | Çekme durdurma / gösterge ışığı rölesi için güç kaynağı |
| 74 | 30A* | Elektrikli sürücü koltuğu / bellek modülü |
| 75 | 15A** | Güç Aktarma Organı K10trol Modülü – Voltaj Derecesi 1 (3.7L, 5.0L, 6.2L Motorlar) |
| 75 | 25A** | Güç Aktarma Organı K10trol Modülü – Voltaj Gücü 1 (3,5L Motor) |
| 76 | 20A** | Güç Aktarma Organı K10trol Modülü – Voltaj Derecesi 2: Genel Güç Aktarma Organı Bileşenleri (Kütle Hava Akışı / Emme Havası Sıcaklık Sensörü – 3,7L, 5,0L, 6,2L Motorlar) (kartuş havalandırma solenoidi – 3,5L motor) |
| 77 | 10 A** | Güç Aktarma Organı K10trol Modülü – Gerilim Gücü 3 (Emisy10la İlgili Güç Aktarma Sistemi Bileşenleri, Elektrikli Fan Röle Bobini) |
| 78 | 15A** | Güç Aktarma Organı K10trol Modülü – Güç Gerilimi 4 – Ateşleme Bobinleri (3.5L, 3.7L, 5.0L Motorlar) |
| 78 | 20A** | Güç Aktarma Organı K10trol Modülü – Güç Gerilimi 4 – Ateşleme Bobinleri (6.2L Motor) |
| 79 | 5A** | Yağmur sensörü |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | – | Kullanılmamış |
| 83 | – | Kullanılmamış |
| 84 | – | Kullanılmamış |
| 85 | Röle | Elektrikli fan (düşük hız) |
| * Kartuş sigortalar ** Mini sigortalar |
Yardımcı röle kutusu
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | Röle | Yardımcı anahtar 1 |
| 2 | Röle | Yardımcı anahtar 2 |
| 3 | Röle | Yardımcı anahtar 3 |
| 4 | Röle | Yardımcı anahtar 4 |
| 5 | Röle | Ön kamera yıkayıcı |
| 6 | – | Kullanılmamış |
