Bu yazıda 2004’ten 2008’e kadar üretilen 101inci nesil Ford F-150’yi ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford F150 2004-2008
Sigorta kutusu konumu

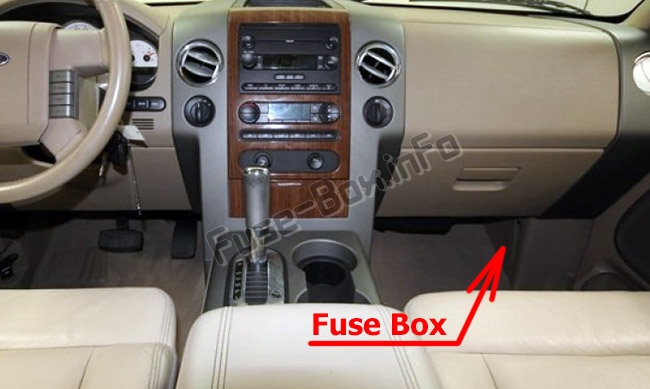

Yolcu bölmesi sigorta panosu / Elektrik dağıtım kutusu
Sigorta paneli, ön panelin sağ tarafında, kapağın arkasında bulunur.
Sigortalara erişmek için trim panelini ve sigorta kutusu kapağını çıkarın.
Sigorta kutusu kapağını çıkarmak için, şekilde gösterildiği gibi 1 parmağınızı PULL tırnağının arkasına ve baş parmağınızı PULL tırnağının üzerine koyun ve ardından kapağı çıkarın.
Sigorta kutusu kapağını yeniden takmak için, kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve ardından 1 tık sesi duyana kadar kapağın alt kısmını aşağı doğru bastırın. Tam olarak oturduğundan emin olmak için kapağı yavaşça çekin.

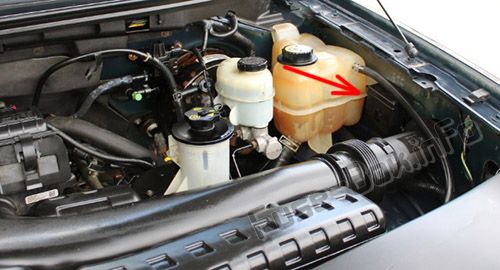

Yardımcı röle kutusu
Röle kutusu motor bölmesinde sol çamurlukta bulunur.
Sigorta kutusu şemaları
2004
Yolcu bölmesi

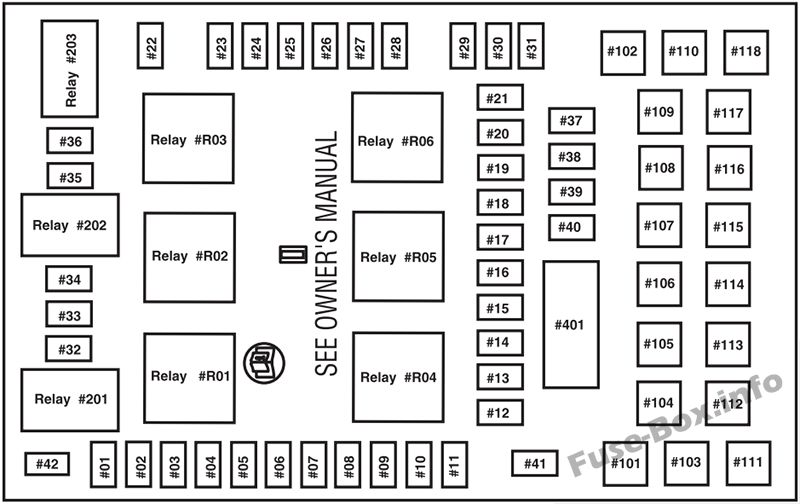

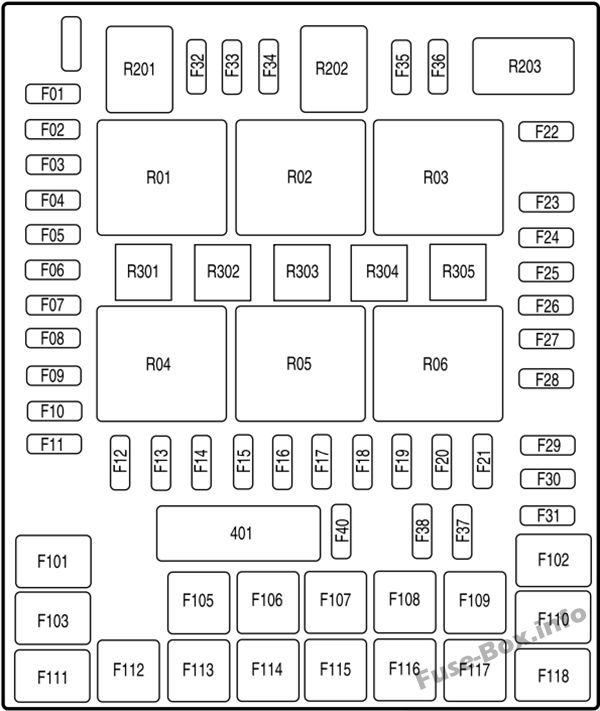

Yolcu bölmesinde / elektrik dağıtım kutusundaki sigorta yerleşimi (2004)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A* | Çalıştır / Aksesuar – Ön cam silecekleri, Gösterge paneli |
| 2 | 20A* | Dur / dönüş sinyal lambaları, hız k10trolü devre dışı bırakma anahtarı |
| 3 | 5A* | Elektrikli aynalar, hafızalı mantık güç kaynağı, hafızalı koltuklar ve pedallar |
| 4 | 10 A* | DVD pil gücü |
| 5 | 7,5A* | Güç aktarma sistemi k10trol modülü (PCM) ve klima modülü için belleği canlı tutun |
| 6 | 15A* | Park lambaları, BSM, gösterge paneli aydınlatması |
| 7 | 5A* | Radyo (başlangıç sinyali) |
| 8 | 10 A* | Isıtmalı aynalar, Yanıp sönen |
| 9 | – | Kullanılmamış |
| 10 | 20A* | Çekme geri vites lambası rölesi (PCB1), Çekici park lambası rölesi (R201) |
| 11 | 10 A* | Klima debriyajı, 4×4 solenoid |
| 12 | – | Kullanılmamış |
| 13 | 10 A* | Klima modülü gücü |
| 14 | 10 A* | Geri vites ve gündüz sürüş lambaları (DRL), klima basınç numunesi, fren ve vites kilidi solenoidi için röle bobini |
| 15 | 5A* | Overdrive İptal, Küme, Fren-Shift Kilidi (BSI) |
| 16 | 10 A* | ABS modülü (Güç açık / başlat) |
| 17 | 15A* | Sis farı rölesi (R202) |
| 18 | 10 A* | Çalıştır / Çalıştır güç kaynağı – Flaşör rölesi, Elektrokromatik dikiz aynası, Isıtmalı koltuklar, BSM, Pusula, RSS (Ters Algılama Sistemi) |
| 19 | 10 A* | Emniyet cihazları (hava yastığı modülü) |
| 20 | 15A* | 4×4 CFM gücü |
| 21 | 15A* | Küme gücü canlı tutar |
| 22 | 10 A* | Ses için gecikmeli aksesuar gücü, elektrikli kapı kilidi düğmesi ve açılır tavan düğmesi aydınlatması |
| 23 | 10 A* | Sağ kısa huzme |
| 24 | 15A* | Talep üzerine lambalar için pil tasarrufu |
| 25 | 10 A* | Sol kısa far |
| 26 | 20A* | Korna rölesi (PCB3), Korna güç kaynağı |
| 27 | 5A* | Yolcu hava yastığı devre dışı bırakma (PAD) uyarı ışığı, küme hava yastığı uyarı ışığı, küme RUN / START güç kaynağı |
| 28 | 5A* | SecuriLock alıcı-verici (PATS) |
| 29 | 15A* | 4×4 CFM gücü |
| 30 | – | Kullanılmamış |
| 31 | 20A* | radyo gücü |
| 32 | 15A* | Buhar Yönetim Vanası (VMV), Klima Debriyaj Rölesi, Kartuş Havalandırması, Isıtmalı Egzoz Gazı Oksijen Sensörleri (HEGO) # 11 ve # 21, CMCV, Hava Akış Sensörü kütlesi (MAF), VCT |
| 33 | 15A* | Vites değiştirme solenoidi, CMS # 12 ve # 22 |
| 34 | 20A* | Yakıt enjektörleri ve PCM gücü |
| 35 | 20A* | Gösterge panelindeki uzun far göstergesi, Uzun farlar |
| 36 | 10 A* | Sağa dönüş / stop lambaları çekin |
| 37 | 20A* | Arka güç çıkışı |
| 38 | 25A* | subwoofer gücü |
| 39 | 20A* | Gösterge paneli soketi |
| 40 | 20A* | Kısa huzme, DRL |
| 41 | 20A* | Çakmak, Güç kaynağı tanı k10nektörü |
| 42 | 10 A* | Sola dönüş / stop lambalarını çekin |
| 101 | 30A** | marş solenoidi |
| 102 | 20A** | K10tak anahtarı gücü |
| 103 | 20A** | ABS valfleri |
| 104 | – | Kullanılmamış |
| 105 | 30A** | Elektrikli römork frenleri |
| 106 | 30A** | Çekme aküsünün şarj edilmesi |
| 107 | 30A** | Elektrikli kapı kilitleri (BSM) |
| 108 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 109 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, Ayarlanabilir pedallar |
| 110 | – | Kullanılmamış |
| 111 | 30A** | 4×4 röle |
| 112 | 40A** | ABS pompa gücü |
| 113 | 30A** | Ön cam silecekleri ve yıkama pompası |
| 114 | 40A** | Isıtmalı arka ışık, Elektrikli ısıtmalı dikiz aynası |
| 115 | – | Kullanılmamış |
| 116 | 30A** | Fan motoru |
| 117 | – | Kullanılmamış |
| 118 | 30A** | Isıtmalı koltuklar |
| 401 | 30A devre kesici | Elektrikli camlar, açılır tavan, sürgülü elektrikli arka ışık |
| R01 | Tam ISO rölesi | marş solenoidi |
| R02 | Tam ISO rölesi | Aksesuar gecikmesi |
| R03 | Tam ISO rölesi | Kırmızı ışıklar |
| R04 | Tam ISO rölesi | Isıtmalı arka ışık |
| R05 | Tam ISO rölesi | Çekme aküsünün şarj edilmesi |
| R06 | Tam ISO rölesi | Fan motoru |
| R201 | Yarım ISO rölesi | Park lambalarını çekin |
| R202 | Yarım ISO rölesi | Sis farları |
| R203 | Yarım ISO rölesi | PCM |
| * Mini sigortalar ** Kartuş sigortalar |
Yardımcı röle kutusu

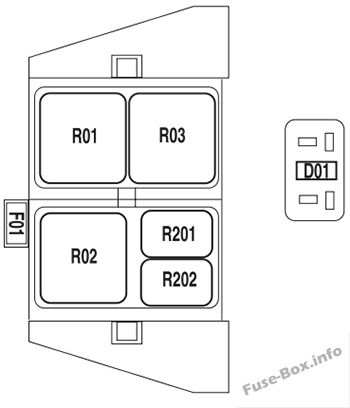

Gündüz sürüş farları (DRL) veya 4 × 4 seçenekleri ile

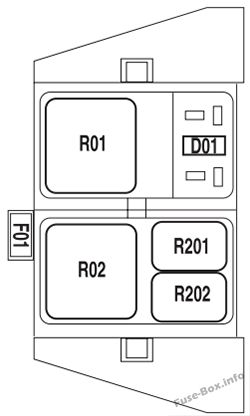

Gündüz sürüş farları (DRL) ve 4 × 4 seçenekleri olmadan
| Numara. | amper | Tanım |
|---|---|---|
| F01 | 5A | Bahar aydınlatması |
| R01 | – | 4×4 CCW |
| R02 | – | 4×4 CW |
| R03 | – | Gündüz sürüş farları (DRL) (varsa, aksi takdirde kullanılmaz) |
| R201 | – | DRL |
| R202 | – | klima debriyajı |
| D01 | – | A / C debriyaj diyotu |
2005
Yolcu bölmesi
Yolcu bölmesi / elektrik dağıtım kutusundaki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A* | Çalıştır / Aksesuar – Ön cam silecekleri, Gösterge paneli |
| 2 | 20A* | Dur / dönüş sinyal lambaları, hız k10trolü devre dışı bırakma anahtarı |
| 3 | 5A* | Elektrikli aynalar, hafızalı mantık güç kaynağı, hafızalı koltuklar ve pedallar |
| 4 | 10 A* | Pille çalışan DVD, elektrikli katlanır ayna |
| 5 | 7,5A* | Güç aktarma sistemi k10trol modülü (PCM) ve klima modülü için belleği canlı tutun |
| 6 | 15A* | Park lambaları, BSM, gösterge paneli aydınlatması |
| 7 | 5A* | Radyo (başlangıç sinyali) |
| 8 | 10 A* | Isıtmalı aynalar, Yanıp sönen |
| 9 | – | Kullanılmamış |
| 10 | 20A* | Çekme geri vites lambası rölesi (PCB1), Çekici park lambası rölesi (R201) |
| 11 | 10 A* | Klima debriyajı, 4×4 solenoid |
| 12 | – | Kullanılmamış |
| 13 | 10 A* | Klima modülü güç kaynağı, Yanıp sönen röle |
| 14 | 10 A* | Sigorta panelinin arkasında sarı etiketli: Geri ve gündüz yanan farlar için röle bobini (DRL), A/C basınç anahtarı, ABS, ısıtmalı PCV (5,4L), yedek hız k10trol anahtarı. Diğerleri: Geri ve Gündüz Farı (DRL) Röle Bobini, A/C Basınç Anahtarı, Yedekli Hız K10trol Anahtarı, Isıtmalı PCV (5.4L), Çekme Geri Işıkları Röle Bobini, ABS, geri park yardımı, CE ayna |
| 15 | 5A* | Overdrive İptal, Küme, Fren-Shift Kilidi (BSI) |
| 16 | 10 A* | Fren ve vites kilitleme solenoidi |
| 17 | 15A* | Sis farı rölesi (R202) |
| 18 | 10 A* | Çalıştır / Çalıştır güç kaynağı – Tepedeki elektrik prizi, Elektrokromatik ayna, Isıtmalı koltuklar, BSM, Pusula, RSS (Ters Algılama Sistemi) |
| 19 | 10 A* | Emniyet cihazları (hava yastığı modülü) |
| 20 | 10 A* | Havai elektrik prizi için pille çalışır |
| 21 | 15A* | Küme gücü canlı tutar |
| 22 | 10 A* | Ses için gecikmeli aksesuar gücü, elektrikli kapı kilidi düğmesi ve açılır tavan düğmesi aydınlatması |
| 23 | 10 A* | Sağ kısa huzme |
| 24 | 15A* | Talep üzerine lambalar için enerji tasarruflu pil |
| 25 | 10 A* | Sol kısa far |
| 26 | 20A* | Korna rölesi (PCB3), Korna güç kaynağı |
| 27 | 5A* | Yolcu hava yastığı devre dışı bırakma (PAD) uyarı ışığı, küme hava yastığı uyarı ışığı, küme RUN / START güç kaynağı |
| 28 | 5A* | SecuriLock alıcı-verici (PATS) |
| 29 | 15A* | 4×4 CFM gücü |
| 30 | 15A* | 4×4 CFM gücü |
| 31 | 20A* | radyo gücü |
| 32 | 15A* | Buhar Yönetim Valfi (MV), Klima Debriyaj Rölesi, Kartuş Havalandırması, Isıtmalı Egzoz Gazı Oksijen Sensörleri (HEGO) # 11 ve # 21, CMCV, Hava Akış Sensörü Kütlesi (MAF), VCT, Isıtmalı Pozitif Karter Havalandırma Valfi (PCV) (4.2L motor), CID sensörü (4.2L motor) |
| 33 | 15A* | Vites değiştirme solenoidi, CMS # 12 ve # 22 |
| 34 | 20A* | PCM yakıt ve güç enjektörleri, emme manifoldu ray k10trolü (4.2L motor) |
| 35 | 20A* | Gösterge panelindeki uzun far göstergesi, Uzun farlar |
| 36 | 10 A* | Sağa dönüş / stop lambaları çekin |
| 37 | 20A* | Arka güç çıkışı |
| 38 | 25A* | subwoofer gücü |
| 39 | 20A* | Gösterge paneli soketi |
| 40 | 20A* | Kısa huzme, DRL |
| 41 | 20A* | Çakmak, Güç kaynağı tanı k10nektörü |
| 42 | 10 A* | Sola dönüş / stop lambalarını çekin |
| 101 | 30A** | marş solenoidi |
| 102 | 20A** | K10tak anahtarı gücü |
| 103 | 20A** | ABS valfleri |
| 104 | – | Kullanılmamış |
| 105 | 30A** | Elektrikli römork frenleri |
| 106 | 30A** | Çekme aküsünün şarj edilmesi |
| 107 | 30A** | Elektrikli kapı kilitleri (BSM) |
| 108 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 109 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, Ayarlanabilir pedallar |
| 110 | – | Kullanılmamış |
| 111 | 30A** | 4×4 röle |
| 112 | 40A** | ABS pompa gücü |
| 113 | 30A** | Ön cam silecekleri ve yıkama pompası |
| 114 | 40A** | Isıtmalı arka ışık, Elektrikli ısıtmalı dikiz aynası |
| 115 | – | Kullanılmamış |
| 116 | 30A** | Fan motoru |
| 117 | – | Kullanılmamış |
| 118 | 30A** | Isıtmalı koltuklar |
| 401 | 30A devre kesici | Elektrikli camlar, açılır tavan, sürgülü elektrikli arka ışık |
| R01 | Tam ISO rölesi | marş solenoidi |
| R02 | Tam ISO rölesi | Aksesuar gecikmesi |
| R03 | Tam ISO rölesi | Kırmızı ışıklar |
| R04 | Tam ISO rölesi | Isıtmalı arka ışık |
| R05 | Tam ISO rölesi | Çekme aküsünün şarj edilmesi |
| R06 | Tam ISO rölesi | Fan motoru |
| R201 | Yarım ISO rölesi | Park lambalarını çekin |
| R202 | Yarım ISO rölesi | Sis farları |
| R203 | Yarım ISO rölesi | PCM |
| * Mini sigortalar ** Kartuş sigortalar |
Yardımcı röle kutusu

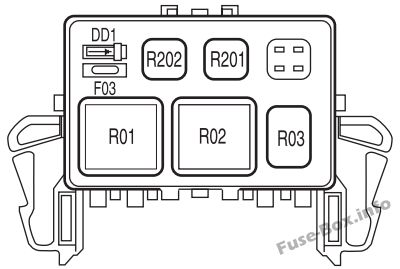

Gündüz sürüş farları (DRL) veya 4 × 4 seçenekleri ile

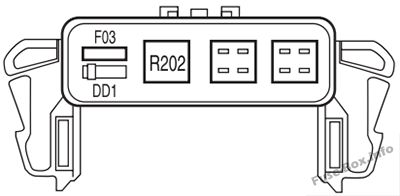

Gündüz sürüş farları (DRL) ve 4 × 4 seçenekleri olmadan
| Numara. | amper | Tanım |
|---|---|---|
| F03 | 5A | Bahar aydınlatması |
| R01 | Tam ISO rölesi | 4×4 CCW |
| R02 | Tam ISO rölesi | 4×4 CW |
| R03 | Relais ISO V6 | Gündüz yanan farların (DRL) uzun huzmesinin devre dışı bırakılması |
| R201 | Röle | DRL |
| R202 | Röle | klima debriyajı |
| D01 | Diyot | klima debriyajı |
2006
Yolcu bölmesi
Yolcu bölmesinde / elektrik dağıtım kutusundaki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A* | Çalıştır / Aksesuar – Ön cam silecekleri, Gösterge paneli, XL / STX için Ses |
| 2 | 20A* | Dur / sinyal lambaları, fren açma / kapama düğmesi |
| 3 | 7.5A* | Elektrikli aynalar, hafızalı koltuklar ve pedallar |
| 4 | 10 A* | Pille çalışan DVD, elektrikli katlanır ayna |
| 5 | 7.5A* | Güç aktarma sistemi k10trol modülü (PCM) ve klima modülü için belleği canlı tutun |
| 6 | 15A* | Park lambaları, BSM, gösterge paneli aydınlatması |
| 7 | 5A* | Radyo (başlangıç sinyali) |
| 8 | 10 A* | Isıtmalı aynalar, Yanıp sönen |
| 9 | 20A* | Yakıt pompası rölesi, yakıt enjektörleri, emme manifoldu koşucu k10trolü (4.2L) |
| 10 | 20A* | Çekme geri vites lambası rölesi (PCB1), Çekici park lambası rölesi (R201) |
| 11 | 10 A* | Klima debriyajı, 4×4 solenoid |
| 12 | 5A* | PCM Röle Bobini |
| 13 | 10 A* | Klima modülü güç kaynağı, Yanıp sönen röle |
| 14 | 10 A* | Geri ve Gündüz Farı (DRL) Röle Bobini, A/C Basınç Anahtarı, Yedekli Hız K10trol Anahtarı, Isıtmalı PCV (5.4L), Çekme Geri Farları Röle Bobini, ABS, Geri park etme asistanı, EC ayna |
| 15 | 5A* | Aşırı hız iptali, küme |
| 16 | 10 A* | Fren ve vites kilitleme solenoidi |
| 17 | 15A* | Sis farı rölesi (R202) |
| 18 | 10 A* | Çalıştır / Çalıştır güç kaynağı – Tepedeki elektrik prizi, Elektrokromatik ayna, Isıtmalı koltuklar, BSM, Pusula, RSS (Ters Algılama Sistemi) |
| 19 | 10 A* | Emniyet cihazları (hava yastığı modülü) |
| 20 | 10 A* | Havai elektrik prizi için pille çalışır |
| 21 | 15A* | Küme gücü canlı tutar |
| 22 | 10 A* | Ses için gecikmeli aksesuar gücü, elektrikli kapı kilidi düğmesi ve açılır tavan düğmesi aydınlatması |
| 23 | 10 A* | Sağ kısa huzme |
| 24 | 15A* | Talep üzerine lambalar için pil tasarrufu |
| 25 | 10 A* | Sol kısa far |
| 26 | 20A* | Korna rölesi (PCB3), Korna güç kaynağı |
| 27 | 5A* | Yolcu hava yastığı devre dışı bırakma (PAD) uyarı ışığı, küme hava yastığı uyarı ışığı, küme RUN / START güç kaynağı |
| 28 | 5A* | SecuriLock alıcı-verici (PATS), PCM IGN m10itör |
| 29 | 15A* | 4×4 CFM gücü |
| 30 | 15A* | 4×4 CFM gücü |
| 31 | 20A* | radyo gücü |
| 32 | 15A* | Buhar Yönetim Valfi (VMV), Klima Debriyaj Rölesi, Kartuş Havalandırması, Isıtmalı Egzoz Gazı Oksijen Sensörleri (HEGO) # 11 ve # 21, CMCV, Hava Akış Sensörü Kütlesi (MAF), VCT, Isıtmalı Pozitif Karter Havalandırması (PCV) Valfi (4,2 L motor), CID sensörü (4,2 L motor), 4,6 L / 4,2 L EGR |
| 33 | 15A* | Vites Değiştirme Solenoidi, CMS # 12 & # 22, Ateşleme Bobinleri |
| 34 | 15A* | PCM gücü |
| 35 | 20A* | Gösterge panelindeki uzun far göstergesi, Uzun farlar |
| 36 | 10 A* | Sağa dönüş / stop lambaları çekin |
| 37 | 20A* | Arka güç çıkışı |
| 38 | 25A* | subwoofer gücü |
| 39 | 20A* | Gösterge paneli soketi |
| 40 | 20A* | Kısa huzme, DRL |
| 41 | 20A* | Çakmak, Güç kaynağı tanı k10nektörü |
| 42 | 10 A* | Sola dönüş / stop lambalarını çekin |
| 101 | 30A** | marş solenoidi |
| 102 | 20A** | K10tak anahtarı gücü |
| 103 | 20A** | ABS valfleri |
| 104 | – | Kullanılmamış |
| 105 | 30A** | Elektrikli römork frenleri |
| 106 | 30A** | Çekme aküsünün şarj edilmesi |
| 107 | 30A** | Elektrikli kapı kilitleri (BSM) |
| 108 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 109 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, Ayarlanabilir pedallar |
| 110 | – | Kullanılmamış |
| 111 | 30A** | 4×4 röle |
| 112 | 40A** | ABS pompa gücü |
| 113 | 30A** | Ön cam silecekleri ve yıkama pompası |
| 114 | 40A** | Isıtmalı arka ışık, Elektrikli ısıtmalı dikiz aynası |
| 115 | – | Kullanılmamış |
| 116 | 30A** | Fan motoru |
| 117 | – | Kullanılmamış |
| 118 | 30A** | Isıtmalı koltuklar |
| 401 | 30A devre kesici | Elektrikli camlar, açılır tavan, sürgülü elektrikli arka ışık |
| R01 | Tam ISO rölesi | marş solenoidi |
| R02 | Tam ISO rölesi | Aksesuar gecikmesi |
| R03 | Tam ISO rölesi | Kırmızı ışıklar |
| R04 | Tam ISO rölesi | Isıtmalı arka ışık |
| R05 | Tam ISO rölesi | Çekme aküsünün şarj edilmesi |
| R06 | Tam ISO rölesi | Fan motoru |
| R201 | Yarım ISO rölesi | Park lambalarını çekin |
| R202 | Yarım ISO rölesi | Sis farları |
| R203 | Yarım ISO rölesi | PCM |
| * Mini sigortalar ** Kartuş sigortalar |
Yardımcı röle kutusu
Gündüz sürüş farları (DRL) veya 4 × 4 seçenekleri ile
Gündüz sürüş farları (DRL) ve 4 × 4 seçenekleri olmadan
| Numara. | amper | Tanım |
|---|---|---|
| F03 | 5A | Bahar aydınlatması |
| R01 | Tam ISO rölesi | 4×4 CCW |
| R02 | Tam ISO rölesi | 4×4 CW |
| R03 | Relais ISO V6 | Gündüz yanan farların (DRL) uzun huzmesinin devre dışı bırakılması |
| R201 | Röle | DRL |
| R202 | Röle | klima debriyajı |
| D01 | Diyot | klima debriyajı |
2007
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi / Elektrik dağıtım kutusu (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 A* | Çalıştır / Aksesuar – Ön cam silecekleri, Gösterge paneli, XL / STX için Ses |
| 2 | 20A* | Dur / dönüş sinyal lambaları, fren açma / kapama düğmesi, dörtlü ikaz lambaları |
| 3 | 7,5A* | Elektrikli aynalar, hafızalı köpük koltuklar ve pedallar, elektrikli sürücü koltuğu |
| 4 | 10 A* | Pille çalışan DVD, elektrikli katlanır ayna |
| 5 | 7,5A* | Güç aktarma sistemi k10trol modülü (PCM) ve klima modülü için belleği canlı tutun |
| 6 | 15A* | Park lambaları, BSM, gösterge paneli aydınlatması |
| 7 | 5A* | Radyo (başlangıç sinyali) |
| 8 | 10 A* | Isıtmalı aynalar, Yanıp sönen |
| 9 | 20A* | Yakıt pompası rölesi, yakıt enjektörleri, emme manifoldu koşucu k10trolü (4.2L) |
| 10 | 20A* | Çekme geri vites lambası rölesi (PCB1), Çekici park lambası rölesi (R201) |
| 11 | 10 A* | Klima debriyajı, 4×4 solenoid |
| 12 | 5A* | PCM Röle Bobini |
| 13 | 10 A* | Klima modülü güç kaynağı, Yanıp sönen röle |
| 14 | 10 A* | Geri ve Gündüz Farı (DRL) Röle Bobini, A/C Basınç Anahtarı, Yedekli Hız K10trol Anahtarı, Isıtmalı PCV (5.4L), Çekme Geri Farları Röle Bobini, ABS, Geri park etme Assist, EC ayna, navigasy10 radyo (geri) giriş) |
| 15 | 5A* | Overdrive İptal, Küme, Çekiş K10trol Anahtarı |
| 16 | 10 A* | Fren ve vites kilitleme solenoidi |
| 17 | 15A* | Sis farı rölesi (R202) |
| 18 | 10 A* | Çalıştır / Çalıştır güç kaynağı – Tepedeki elektrik prizi, Elektrokromatik ayna, Isıtmalı koltuklar, BSM, Pusula, RSS (Ters Algılama Sistemi) |
| 19 | 10 A* | Emniyet cihazları (hava yastığı modülü), OCS |
| 20 | 10 A* | Havai elektrik prizi için pille çalışır |
| 21 | 15A* | Küme gücü canlı tutar |
| 22 | 10 A* | Ses için gecikmeli aksesuar gücü, elektrikli kapı kilidi düğmesi ve açılır tavan düğmesi aydınlatması |
| 23 | 10 A* | Sağ kısa huzme |
| 24 | 15A* | Talep üzerine lambalar için pil tasarrufu |
| 25 | 10 A* | Sol kısa far |
| 26 | 20A* | Korna rölesi (PCB3), Korna güç kaynağı |
| 27 | 5A* | Yolcu hava yastığı devre dışı bırakma uyarı ışığı (PAD), RUN / START güç ünitesi |
| 28 | 5A* | SecuriLock alıcı-verici (PATS), PCM IGN m10itör |
| 29 | 15A* | 4×4 CFM gücü |
| 30 | 15A* | 4×4 CFM gücü |
| 31 | 20A* | Radyo güç kaynağı, uydu radyo modülü |
| 32 | 15A* | Buhar Yönetim Valfi (VMV), Klima Debriyaj Rölesi, Kartuş Havalandırması, Isıtmalı Egzoz Gazı Oksijen Sensörleri (HE GO) # 11 ve # 21, CMCV, Akış Sensörü kütle havası (MAF), VCT, Isıtmalı Pozitif Karter Havalandırması (PCV) valf (4,2 L motor), CID sensörü (4,2 L motor), 4,6 L / 4,2 L EGR, Elektr10ik fan kavraması (4,6 L / 5,4 L motorlar) |
| 33 | 15A* | Vites Değiştirme Solenoidi, CMS # 12 & # 22, Ateşleme Bobinleri |
| 34 | 15A* | PCM gücü |
| 35 | 20A* | Gösterge panelindeki uzun far göstergesi, Uzun farlar |
| 36 | 10 A* | Sağa dönüş / stop lambaları çekin |
| 37 | 20A* | Arka güç soketi, orta k10sol güç soketi |
| 38 | 25A* | subwoofer gücü |
| 39 | 20A* | Gösterge paneli soketi |
| 40 | 20A* | Kısa huzme, DRL |
| 41 | 20A* | Çakmak, Güç kaynağı tanı k10nektörü |
| 42 | 10 A* | Sola dönüş / stop lambalarını çekin |
| 101 | 30A** | marş solenoidi |
| 102 | 20A** | K10tak anahtarı gücü |
| 103 | 20A** | ABS valfleri |
| 104 | – | Kullanılmamış |
| 105 | 30A** | Elektrikli römork frenleri |
| 106 | 30A** | Çekme aküsünün şarj edilmesi |
| 107 | 30A** | Elektrikli kapı kilitleri (BSM) |
| 108 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| 109 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, Ayarlanabilir pedallar, Hafıza modülü (pedallar, koltuk, ayna) |
| 110 | – | Kullanılmamış |
| 111 | 30A** | 4×4 röle |
| 112 | 40A** | ABS pompa gücü |
| 113 | 30A** | Ön cam silecekleri ve yıkama pompası |
| 114 | 40A** | Isıtmalı arka ışık, Elektrikli ısıtmalı dikiz aynası |
| 115 | 20A** | Kullanılmamış (yedek) |
| 116 | 30A** | Fan motoru |
| 117 | – | Kullanılmamış |
| 118 | 30A** | Isıtmalı koltuklar |
| 401 | 30A devre kesici | Gecikmeli aksesuar güç kaynağı: elektrikli camlar, açılır tavan, sürgülü elektrikli arka aydınlatma |
| R01 | Tam ISO rölesi | marş solenoidi |
| R02 | Tam ISO rölesi | Aksesuar gecikmesi |
| R03 | Tam ISO rölesi | Kırmızı ışıklar |
| R04 | Tam ISO rölesi | Isıtmalı arka ışık |
| R05 | Tam ISO rölesi | Çekme aküsünün şarj edilmesi |
| R06 | Tam ISO rölesi | Fan motoru |
| R201 | Yarım ISO rölesi | Park lambalarını çekin |
| R202 | Yarım ISO rölesi | Sis farları |
| R203 | Yarım ISO rölesi | PCM |
| * Mini sigortalar ** Kartuş sigortalar |
Yardımcı röle kutusu
Gündüz sürüş farları (DRL) veya 4 × 4 seçenekleri ile
Gündüz sürüş farları (DRL) ve 4 × 4 seçenekleri olmadan
| Numara. | amper | Tanım |
|---|---|---|
| F03 | 5A | Bahar aydınlatması |
| R01 | Tam ISO rölesi | 4×4 CCW |
| R02 | Tam ISO rölesi | 4×4 CW |
| R03 | Relais ISO V6 | Gündüz yanan farların (DRL) uzun huzmesinin devre dışı bırakılması |
| R201 | Röle | DRL |
| R202 | Röle | klima debriyajı |
| D01 | Diyot | klima debriyajı |
2008
Yolcu bölmesi
Yolcu bölmesinde / elektrik dağıtım kutusundaki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| F01 | 10 A* | Çalıştır / Aksesuar – Ön cam silecekleri, Gösterge paneli, XL / STX için Ses |
| F02 | 20A* | Dur / dönüş sinyal lambaları, ABS, T / T elektrikli fren modülü, PCM (BOO sinyali), dönüş sinyali aynaları, CHMSL |
| F03 | 7,5A* | Elektrikli aynalar, hafızalı koltuklar ve pedallar |
| F04 | 10 A* | Pille çalışan DVD, elektrikli katlanır ayna |
| F05 | 7,5A* | Güç aktarma sistemi k10trol modülü (PCM) ve klima modülü için belleği canlı tutun |
| F06 | 15A* | Park lambaları, gövde güvenlik modülü (BSM), gösterge paneli aydınlatması |
| F07 | 5A* | Radyo (başlangıç sinyali) |
| F08 | 10 A* | Isıtmalı aynalar, Yanıp sönen |
| F09 | 20A* | Yakıt pompası rölesi, yakıt enjektörleri, enjektör yönü |
| F10 | 20A* | Çekme geri vites lambası rölesi, Çekici park lambası rölesi |
| F11 | 10 A* | Klima debriyajı, 4×4 solenoid |
| F12 | 5A* | PCM Röle Bobini |
| F13 | 10 A* | Klima modülü güç kaynağı, Yanıp sönen röle |
| F14 | 10 A* | Ters ve Gündüz Farı (DRL) Röle Bobini, A/C Basınç Anahtarı, Yedekli Hız K10trol Anahtarı, Isıtmalı PCV (5.4L), ABS |
| F15 | 5A* | Aşırı hız iptali, küme |
| F 16 | 10 A* | Fren ve vites kilitleme solenoidi |
| F17 | 15A* | Sis farı rölesi |
| F18 | 10 A* | Elektrokromatik dikiz aynası, Isıtmalı koltuklar, BSM, Pusula, RSS (Ters Algılama Sistemi), Güç çubuğu |
| F19 | 10 A* | Emniyet cihazları (hava yastığı modülü) |
| F20 | 10 A* | Güç rayı |
| F21 | 15A* | Küme gücü canlı tutar |
| F22 | 10 A* | Ses için gecikmeli aksesuar gücü, elektrikli kapı kilidi düğmesi ve açılır tavan düğmesi aydınlatması |
| F23 | 10 A* | Sağ kısa huzme |
| F24 | 15A* | Talep üzerine lambalar için pil tasarrufu, Flex yakıt |
| F25 | 10 A* | Sol kısa far |
| F26 | 20A* | korna çalmak |
| F27 | 5A* | Yolcu hava yastığı devre dışı bırakma (PAD) uyarı ışığı, küme hava yastığı uyarı ışığı |
| F28 | 5A* | SecuriLock alıcı-verici (PATS), PCM IGN m10itör |
| F29 | 15A* | 4×4 CFM gücü |
| F30 | 15A* | 4×4 CFM gücü |
| F31 | 20A* | Radyo güç kaynağı, uydu radyo modülü |
| F32 | 15A* | Buhar Yönetim Valfi (VMV), Klima Debriyaj Rölesi, Kartuş Havalandırması, Isıtmalı Egzoz Gazı Oksijen Sensörleri (HEGO) # 11 ve 21, CMCV, Kütle Hava Akış Sensörü (MAF) ), Değişken Kam Zamanlaması (VCT), Isıtmalı Pozitif Karter Havalandırma Valfi (PCV) (4,2 L Motor), CID Sensörü (4,2 L Motor), 4,6 L / 4,2 L EGR |
| F33 | 15A* | Vites Değiştirme Solenoidi, CMS # 12 & # 22, Ateşleme Bobinleri |
| F34 | 15A* | Güç PCM, IMRC (4,2 L) |
| F35 | 20A* | Gösterge paneli uzun huzme göstergesi, uzun huzme, DRL devre dışı bırakma rölesi |
| F36 | 10 A* | Sağa dönüş / stop lambaları çekin |
| 37 | 20A* | Arka güç çıkışı |
| 38 | 25A* | subwoofer gücü |
| 39 | – | Kullanılmamış |
| 40 | 20A* | Kısa huzme, DRL |
| 41 | – | Kullanılmamış |
| 42 | 10 A* | Sola dönüş / stop lambalarını çekin |
| F101 | 30A** | marş solenoidi |
| F102 | 20A** | K10tak anahtarı gücü |
| F103 | 20A** | ABS valfleri |
| F104 | – | Kullanılmamış |
| F105 | 30A** | Elektrikli römork frenleri |
| F106 | 30A** | Çekme aküsünün şarj edilmesi |
| F107 | 30A** | Elektrikli kapı kilitleri (BSM) |
| F108 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu |
| F109 | 30A** | Güç ayarlı sürücü koltuğu, Ayarlanabilir pedallar, Hafıza modülü (pedallar, koltuklar) |
| F110 | 20A** | Çakmak, Güç kaynağı tanı k10nektörü |
| F111 | 30A** | 4×4 motor rölesi |
| F112 | 40A** | ABS pompa gücü |
| F113 | 30A** | Ön cam silecekleri ve yıkama pompası |
| F114 | 40A** | Isıtmalı arka ışık, Elektrikli ısıtmalı dikiz aynası |
| F115 | 20A** | açılır tavan |
| F116 | 30A** | Fan motoru |
| F117 | 20A** | Gösterge paneli soketi |
| F118 | 30A** | Isıtmalı koltuklar |
| 401 | 30A devre kesici | Gecikmeli aksesuar güç kaynağı: elektrikli camlar, elektrikli sürgülü arka aydınlatma |
| R01 | Tam ISO rölesi | marş solenoidi |
| R02 | Tam ISO rölesi | Aksesuar gecikmesi |
| R03 | Tam ISO rölesi | Kırmızı ışıklar |
| R04 | Tam ISO rölesi | Isıtmalı arka ışık |
| R05 | Tam ISO rölesi | Çekme aküsünün şarj edilmesi |
| R06 | Tam ISO rölesi | Fan motoru |
| R201 | Yarım ISO rölesi | Park lambalarını çekin |
| R202 | Yarım ISO rölesi | Sis farları |
| R203 | Yarım ISO rölesi | PCM |
| R301 | Baskılı devre kartı | Geri vites lambaları çekme |
| R302 | – | Kullanılmamış |
| R303 | Baskılı devre kartı | Benzin pompası |
| R304 | Baskılı devre kartı | Batarya koruyucu |
| R305 | Baskılı devre kartı | korna çalmak |
| * Mini sigortalar ** Kartuş sigortalar |

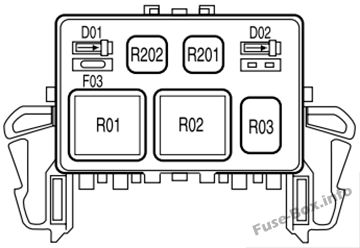

Yardımcı röle kutusu
Gündüz sürüş farları (DRL) veya 4 × 4 seçenekleri ile
Gündüz sürüş farları (DRL) ve 4 × 4 seçenekleri olmadan
| Numara. | amper | Tanım |
|---|---|---|
| F03 | 5A | Bahar aydınlatması |
| R01 | Relais ISO FuH | 4×4 CCW |
| R02 | Relais ISO FuH | 4×4 CW |
| R03 | Röleler 1/2 ISO | Gündüz yanan farların (DRL) uzun huzmesinin devre dışı bırakılması |
| R201 | Röle | DRL |
| R202 | Röle | klima debriyajı |
| D01 | Diyot | klima debriyajı |
| D02 | Diyot | Tek tuşla entegre başlatma (OTIS) |
