Sigorta düzeni Ford F150 1997-2003
Sigorta kutusu konumu

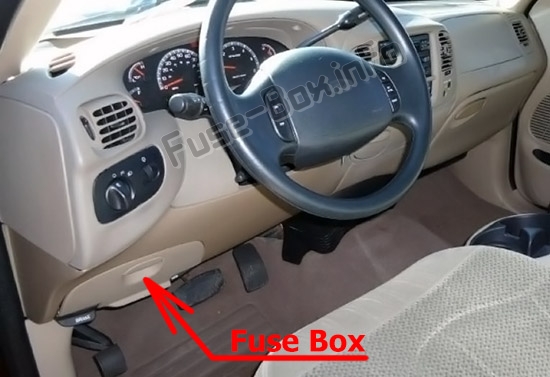

Yolcu bölmesi
Sigorta paneli, kapağın arkasındaki fren pedalı tarafından direksiy10 simidinin altında ve solunda bulunur.

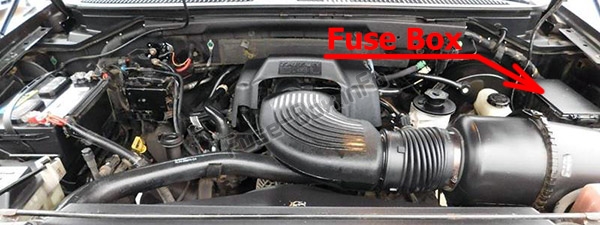

Makine bölümü

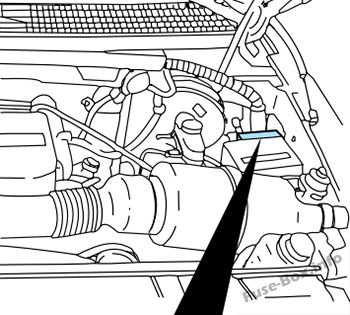

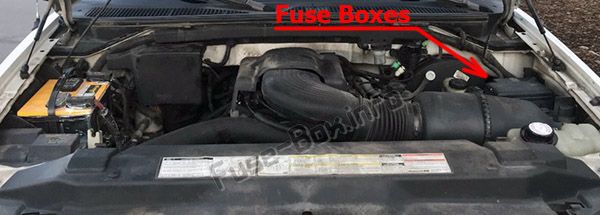

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.
1997-1998
Birincil akü sigortaları (mega sigortalar)

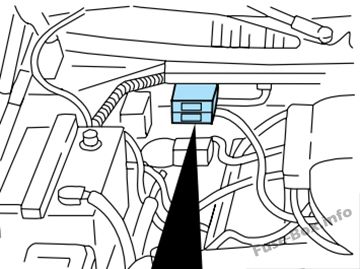

Ana akü sigortaları, marş motoru rölesinin yanında BİRİNCİL AKÜ SİGORTA kapağının altında bulunur.
Mini motor sigorta paneli
Mini sigorta paneli, elektrik dağıtım kutusunun arkasında bulunur.
1999-2003
Sigorta kutusu şemaları
1997
Yolcu bölmesi

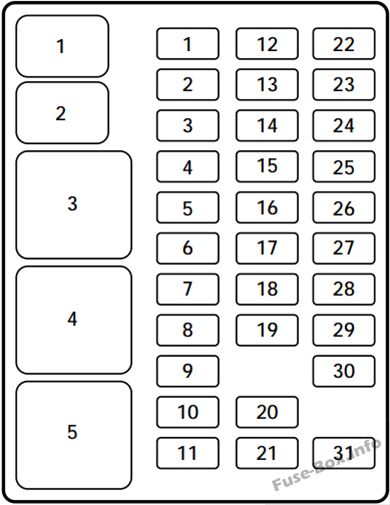

Yolcu bölmesindeki sigorta yerleşimi (1997)
| K10um | Amper | Tanım |
|---|---|---|
| 1 | 15 | Dur / dönüş sinyali ve sinyal ışıklarını çevirin |
| 2 | 5 | Gösterge paneli |
| 3 | 25 | çakmak |
| 4 | 5 | Elektrikli aynalar, otomatik lamba, hırsızlık önleme / anahtarsız kilit açma uzaktan kumandası, far rölesi ve park lambası rölesi |
| 5 | 15 | Vites k10trolü, gündüz yanan farlar, A/C karıştırma kapısı, geri vites lambaları, A/C debriyaj bobini |
| 6 | 5 | Fren vites kilidi, genel elektr10ik modül (GEM) / merkezi zamanlayıcı modülü (CTM) ve havalı süspansiy10 modülü |
| 7 | – | Kullanılmamış |
| 8 | 5 | Telsiz, hırsızlık önleme / uzaktan kilit açma, GEM modülü / CTM modülü |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 30 | Silecek sistemi |
| 12 | 5 | Yerleşik tanılama veri bağlantısı k10ektörü (OBD II) |
| 13 | 15 | Fren açma/kapama anahtarı, arka kilitlenme önleyici fren modülü ve fren basınç anahtarı |
| 14 | 15 | İç aydınlatma ve aksesuar zamanlama rölesi |
| 15 | 5 | Modül GEM/modül CTM |
| 16 | 20 | Kırmızı ışıklar |
| 17 | – | Kullanılmamış |
| 18 | 5 | Gösterge aydınlatması |
| 19 | 10 | Hava yastığı teşhis m10itörü, gösterge paneli |
| 20 | 5 | GEM modülü / CTM modülü ve güç aktarma sistemi k10trol modülü (PCM) |
| 21 | 15 | Marş rölesi |
| 22 | 10 | Hava yastığı teşhis m10itörü ve yolcu hava yastığı devre dışı bırakma anahtarı |
| 23 | 10 | 4WD debriyaj rölesi, elektr10ik dönüş sinyali, 4WD / 2WD vakum solenoidleri ve yedekte akü şarj rölesi |
| 24 | 10 | I / P boşaltma rölesi |
| 25 | 5 | 4WABS modülü ve röle |
| 26 | 10 | Sağ kısa huzme ve DRL modülü |
| 27 | 5 | Sis farı rölesi |
| 28 | 10 | Sol kısa far |
| 29 | 5 | Otomatik ışık, gösterge paneli, şanzıman k10trol ışığı ve şalter |
| 30 | 30 | Ateşleme bobinleri ve PCM röleleri |
| 31 | – | Kullanılmamış |
| 1 | İç ışık rölesi | |
| 2 | Pil tasarrufu rölesi | |
| 3 | Kullanılmamış | |
| 4 | Bir iniş rölesi | |
| 5 | Aksesuar zamanlama rölesi |
Makine bölümü

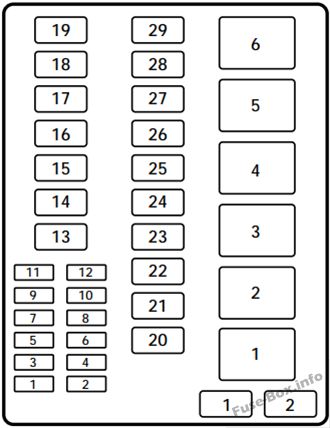

Elektrik dağıtım kutusundaki sigorta yerleşimi (1997)
| K10um | Amper | Tanım |
|---|---|---|
| 1 | 20 | Geri vites lambaları ve çekme arka lambaları |
| 2 | 10 | Hava yastığı teşhis m10itörü |
| 3 | 15 | Elektrikli kilitler |
| 4 | 15 | pnömatik süspansiy10 |
| 5 | 20 | korna çalmak |
| 6 | 15 | Ses sistemi |
| 7 | 15 | Park lambaları ve stop lambaları |
| 8 | 30 | Farlar |
| 9 | 15 | Gündüz sürüş farları ve sis farları |
| 10 | 25 | Yardımcı güç çıkışı |
| 11 | – | Kullanılmamış |
| 12 | – | Kullanılmamış |
| 13 | – | Kullanılmamış |
| 14 | 60/20 | 4WABS / arka kilitlenme önleyici fren |
| 15 | 50 | Hava süspansiy10lu kompresör |
| 16 | 40 | Çekme aküsünün ve fren/dönüş sinyal lambalarının şarj edilmesi |
| 17 | 30 | 4WD transfer kutusu değişim motoru ve debriyaj |
| 18 | 30 | Güç ayarlı sürücü koltuğu |
| 19 | 20 | Benzin pompası |
| 20 | 50 | Sigorta panosu k10tak anahtarına güç beslemesi |
| 21 | 50 | Sigorta panosu k10tak anahtarına güç beslemesi |
| 22 | 50 | I / P Sigorta Paneli Pil Gücü |
| 23 | 40 | ben / P hayranı |
| 24 | 30 | PCM gücü |
| 25 | 30 | Elektrikli camlar |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | 30 | Elektr10ik çekme freni |
| 29 | – | Kullanılmamış |
| 1 | Arka ABS diyot | |
| 2 | diyot PCM | |
| 1 | HI / LO hızlı silecekler | |
| 2 | Silecek açık / park rölesi | |
| 3 | Yıkayıcı pompası rölesi | |
| 4 | Yakıt pompası rölesi | |
| 5 | Korna rölesi | |
| 6 | PCM güç rölesi |
Birincil akü sigortaları (mega sigortalar)
| Alan | amper | Tanım |
|---|---|---|
| 1 | 175 | Güç ağı kutusu megafuse |
| 2 | 175 | Alternatör mega sigorta |
| 3 | 20 | Mini Alternatör Alan Sigortası |
Mini motor sigorta paneli
| Alan | amper | Tanım |
|---|---|---|
| 1 | 5 | Güç Aktarma Organı K10trol Modülü (PCM) |
| 2 | 20 | Stop lambaları / çekme göstergeleri |
| 3 | – | Kullanılmamış |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
1998
Yolcu bölmesi

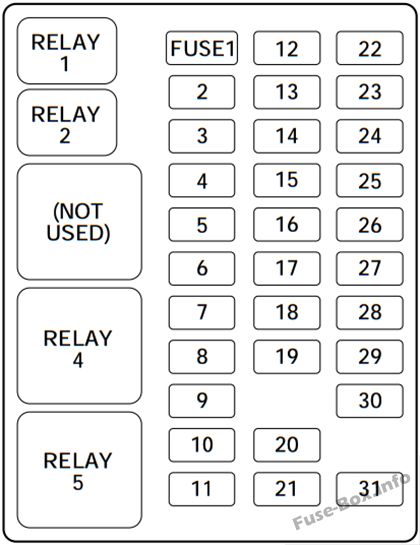

Yolcu bölmesindeki sigorta yerleşimi (1998)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A | Yanıp sönen röle |
| 2 | 5A | Gösterge paneli |
| 3 | 25A | çakmak |
| 4 | 5A | Park lambası rölesi, far rölesi, otomatik ışık modülü, uzaktan hırsızlık önleme kişilik modülü (RAP), elektrikli ayna anahtarı |
| 5 | 15A | Dijital Şanzıman Mesafe Sensörü (DTR) (A/T), Geri Vites Lambası Anahtarı (M/T), Gündüz Farı Modülü (DRL), Hız K10trol Servo/Amplifikatör Grubu, Isıtıcı K10trol Grubu- A/C, karıştırma kapı aktüatörü |
| 6 | 5A | Dişli Kilidi Aktüatörü, Genel Elektr10ik Modül (GEM), Arka Hava Süspansiy10 Modülü (RAS) |
| 7 | – | Kullanılmamış |
| 8 | 5A | Radyo, ana şalter, uzaktan hırsızlık önleme kişilik modülü (RAP) |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 30A | Yıkayıcı pompa rölesi, silecek çalıştırma/park rölesi, silecek yüksek/düşük röle, silecek motoru |
| 12 | 5A | Veri Bağlantısı K10ektörü (DLC) |
| 13 | 15A | Arka Kilitlenmeyi Önleyici Fren Sistemi (RABS) modülü, fren açma/kapama anahtarı (BOO), fren basınç anahtarı |
| 14 | 15A | Pil tasarruf rölesi, iç lamba rölesi |
| 15 | 5A | Genel elektr10ik modül (GEM) |
| 16 | 20A | Gösterge paneli (DRL’siz), gündüz yanan ışık modülü (DRL), uzun huzme (güç çok işlevli şalter üzerinden sağlanır) |
| 17 | – | Kullanılmamış |
| 18 | 5A | Park Işık Rölesi, Elektr10ik Römork Fren K10trol Cihazı, Ana Işık Anahtarı, Römork Çekme Rölesi, Ön Park / Dönüş Sinyal Lambaları, Lisans Işıkları, Dur / Park / Dönüş Sinyal Lambaları, Arka Pozisy10 Lambaları / yan (güç ana ışık anahtarı tarafından sağlanır) |
| 19 | 10 A | Gösterge paneli, hava yastığı teşhis m10itörü |
| 20 | 5A | Güç Aktarma Organı K10trol Modülü (PCM), Genel Elektr10ik Modül (GEM) / Merkezi Zamanlayıcı Modülü (CTM) |
| 21 | 15A | Debriyaj Pedalı K10um Anahtarı (CPP) (RAP YOK), Marş Kesme Rölesi (W / RAP) |
| 22 | 10 A | Hava yastığı teşhis m10itörü, pasif devre dışı bırakma modülü (PAD) |
| 23 | 10 A | Çekme Batteiy Şarj Rölesi, 4X4 Hub Solenoidi, 4X2 Hub Solenoidi, Flaşör Rölesi, Anında Vites Değiştirme Rölesi |
| 24 | 10 A | Üfleyici rölesi |
| 25 | 5A | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS), 4WABS Rölesi |
| 26 | 10 A | Gündüz sürüş farı modülü (DRL), sağ far |
| 27 | 5A | Ana şalter, sis farı rölesi |
| 28 | 10 A | Sol far |
| 29 | 5A | Otomatik Işık Modülü, Gösterge Paneli, Şanzıman K10trol Anahtarı (TCS), Fren / Diyot Uyarı Direnci Komplesi (W / RABS) |
| 30 | 30A | Radyo gürültü k10dansatörü, ateşleme bobini, PCM güç diyotu |
| 31 | – | Kullanılmamış |
| röle 1 | – | İç mekan lambası rölesi |
| röle 2 | – | Pil tasarrufu rölesi |
| Kullanılmamış | – | Kullanılmamış |
| röle 4 | – | Relais Tek Dokunuş Aşağı |
| röle 5 | – | ACC gecikme rölesi |
Makine bölümü

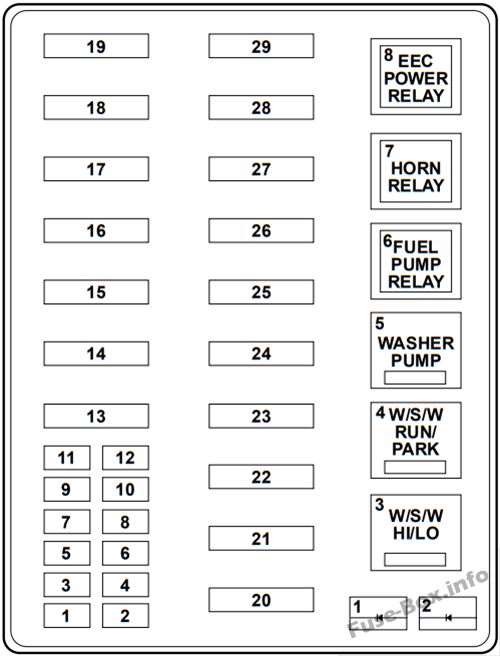

Elektrik dağıtım kutusundaki sigorta yerleşimi (1998)
| Numara. | amper | Tanım |
|---|---|---|
| 4 | 15A* | Arka havalı süspansiy10 (RAS) |
| 5 | 20A* | Korna rölesi |
| 6 | 15A* | Radyo, üst düzey ses yükseltici, CD değiştirici |
| 7 | 15A* | Ana ışık anahtarı, park lambası rölesi |
| 8 | 30A* | Ana şalter, far rölesi, çok f10ksiy10lu şalter |
| 9 | 15A* | Gündüz sürüş farı modülü (DRL), sis farı rölesi |
| 10 | 25A* | Yardımcı güç çıkışı |
| 11 | – | Kullanılmamış |
| 12 | – | Kullanılmamış |
| 13 | – | Kullanılmamış |
| 14 | 60A**/20A** | 4 tekerlekli kilitlenme önleyici fren sistemi modülü (4WABS) / k10tak anahtarı (yalnızca RABS ile) |
| 15 | 50A** | Arka havalı süspansiy10 kompresörü |
| 16 | 40A** | Çekme akü şarj rölesi, motor sigorta modülü (sigorta 2) |
| 17 | 30A** | Anında değişim rölesi, transfer kutusu değişim rölesi |
| 18 | 30A** | Elektrikli koltuk k10trol anahtarı |
| 19 | 20A** | Yakıt pompası rölesi |
| 1 | 20A * | Çekici trafik ışığı rölesi, çekici geri vites lambası rölesi |
| 2 | 10 A* | Hava yastığı teşhis m10itörü |
| 3 | 15A* | Tam Kilit Açma Rölesi, Tam Kilit Rölesi, Sürücü Kilit Açma Rölesi, Sol Elektrikli Kapı Kilit Anahtarı, Sağ Elektrikli Kapı Kilit Anahtarı |
| 20 | 50A** | K10tak anahtarı |
| 21 | 50A** | K10tak anahtarı |
| 22 | 50A** | Bağlantı kutusu rölesinden / sigorta panelinden pille çalışır |
| 23 | 40A** | Üfleyici rölesi |
| 24 | 30A** | PCM güç rölesi, motor sigorta modülü (sigorta 1) |
| 25 | 30A** | Bağlantı kutusu sigorta / röle paneli, ACC gecikme rölesi |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | 30A** | Elektr10ik treyler fren k10trolörü |
| 29 | – | Kullanılmamış |
| * Mini sigortalar ** Maksi sigortalar |
1999
Yolcu bölmesi

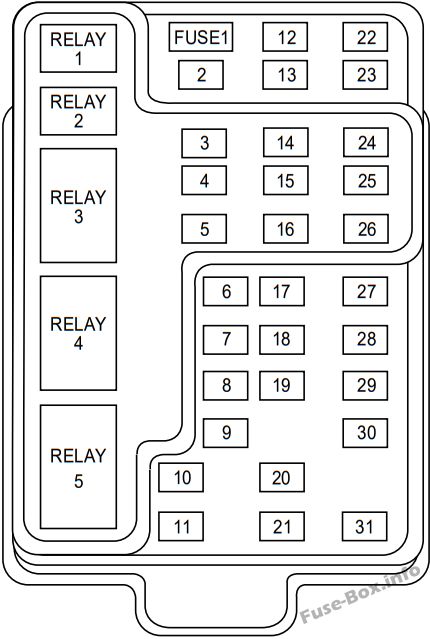

Yolcu bölmesindeki sigorta yerleşimi (1999)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A | ses |
| 2 | 5A | Güç Aktarma Organı K10trol Modülü (PCM), Küme |
| 3 | 20A | Çakmak, OBD-II tarama aleti k10ektörü |
| 4 | 15A | Otomatik ışık modülü, uzaktan giriş modülü, aynalar |
| 5 | 15A | AC debriyaj rölesi, hız k10trol modülü, geri vites lambası, klima modu anahtarı, gündüz yanan ışık rölesi |
| 6 | 5A | Grup, fren değiştirme kilidi solenoidi, arka havalı süspansiy10 modülü, GEM modülü |
| 7 | – | Kullanılmamış |
| 8 | 5A | Radyo, uzak giriş modülü, GEM modülü |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 30A | Ön yıkama pompası rölesi, silecek çalıştırma/park rölesi, silecek yüksek/düşük rölesi, silecek motoru |
| 12 | – | Kullanılmamış |
| 13 | 20A | Fren lambası anahtarı (lambalar), dönüş sinyali/dönüş sinyali ışığı, hız k10trol modülü |
| 14 | 15A | Pil tasarrufu rölesi, iç lamba rölesi, aksesuar zamanlama rölesi (elektrikli camlar) |
| 15 | 5A | Fren lambası anahtarı, (hız k10trolü, fren kolu kilidi, ABS, PCM modülü girişleri), GEM modülü, RABS test k10nektörü |
| 16 | 20A | Farlar (uzun huzme), grup (uzun huzme göstergesi) |
| 17 | – | Kullanılmamış |
| 18 | 5A | Gösterge aydınlatması (güç kaynağı karartıcı) |
| 19 | – | Kullanılmamış |
| 20 | 5A | Ses, GEM modülü, güç aktarma sistemi k10trol modülü (PCM), |
| 21 | 15A | Marş rölesi, debriyaj anahtarı, sigorta 20 |
| 22 | 10 A | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma modülü |
| 23 | 10 A | Çekme akü şarj rölesi, dönüş sinyalleri / tehlike lambaları, 4×4 solenoidler, 4×4 röleler |
| 24 | 10 A | Klima modu anahtarı (fan rölesi) |
| 25 | 5A | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) |
| 26 | 10 A | Kısa far sağ taraf |
| 27 | 5A | Sis lambası rölesi ve sis lambası göstergesi |
| 28 | 10 A | Sol kısa far |
| 29 | 5A | Otomatik lamba modülü, şanzıman aşırı hız k10trol anahtarı |
| 30 | 30A | Pasif hırsızlık önleyici alıcı-verici, küme, ateşleme bobinleri, güç aktarma sistemi k10trol modülü rölesi |
| 31 | – | Kullanılmamış |
| röle 1 | – | İç mekan lambası rölesi |
| röle 2 | – | Pil tasarrufu rölesi |
| röle 4 | – | Dokunmatik pencere rölesi |
| röle 5 | – | ACC gecikme rölesi |
Makine bölümü

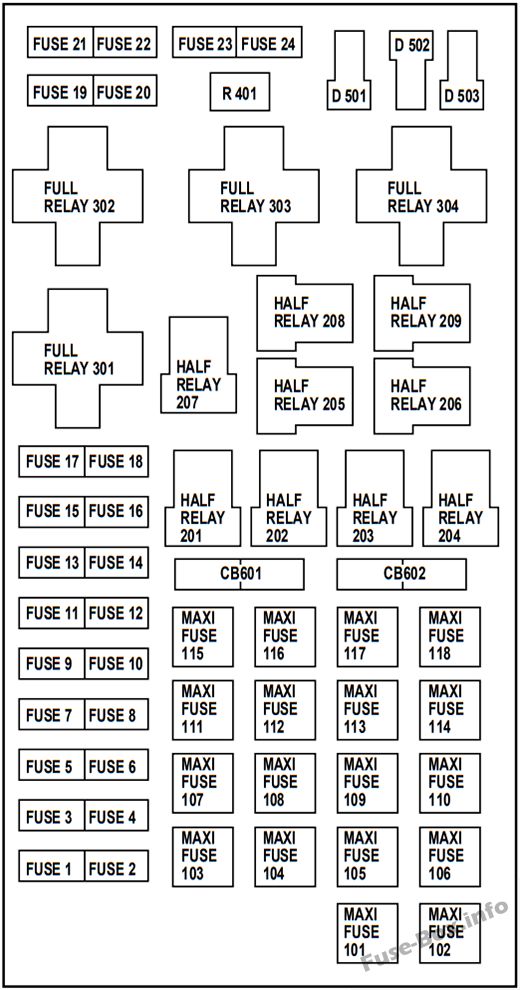

Elektrik dağıtım kutusundaki sigorta yerleşimi (1999)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 25A * | Priz |
| 2 | 30A* | Güç aktarma sistemi k10trol modülü |
| 3 | 30A* | Deniz Fenerleri / Otomatik Lambalar |
| 4 | 15A* | pnömatik süspansiy10 |
| 5 | 20A* | Çekme geri vites / park lambaları |
| 6 | 15A* | Park lambaları / Otomatik ışıklar |
| 7 | 20A* | korna çalmak |
| 8 | 15A* | Elektrikli kapı kilitleri |
| 9 | 15A* | Gündüz sürüş farları (DRL), Sis farları |
| 10 | 20A* | Benzin pompası |
| 11 | 20A* | alternatör alanı |
| 12 | – | Kullanılmamış |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 15A* | Güç aktarma sistemi k10trol modülü, yakıt enjektörleri, yakıt pompası, kütle hava akış sensörü |
| 19 | 10 A* | Çekme durdurma ve sağa dönüş ışığı |
| 20 | 10 A* | Çekme durdurma ve sola dönüş sinyali |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | 15A* | Güç Aktarma Organı K10trol Modülü, HEGO Sensörü, Kartuş Havalandırması |
| 24 | 15A* | Güç aktarma sistemi k10trol modülü, otomatik şanzıman, CMS sensörü |
| 101 | 30A** | Çekme aküsünün şarj edilmesi |
| 102 | 50/20A** | Dört tekerlekli kilitlenme önleyici fren modülü / arka tekerlek kilitlenme önleyici fren modülü |
| 103 | 50A* | Pille çalışan terminal bloğu |
| 104 | 30A** | 4×4 vites motoru ve debriyaj |
| 105 | 40A** | Klima k10trolü ön fanı |
| 106 | – | Kullanılmamış |
| 107 | – | Kullanılmamış |
| 108 | 30A** | Elektrikli çekme freni |
| 109 | 50A** | Hava süspansiy10lu kompresör |
| 110 | 30A** | Elektrikli camlar |
| 111 | 50A** | K10tak anahtarı pil güç kaynağı (devreleri çalıştırma ve çalıştırma) |
| 112 | 30A** | Sürücünün elektrikli koltuğu |
| 113 | 50A** | K10tak anahtarı pil güç kaynağı (çalışma devreleri ve aksesuarları) |
| 114 | – | Kullanılmamış |
| 115 | – | Kullanılmamış |
| 116 | – | Kullanılmamış |
| 117 | – | Kullanılmamış |
| 118 | – | Kullanılmamış |
| 201 | – | Çekici park ışık rölesi |
| 202 | – | Ön silecek çalıştırma / park rölesi |
| 203 | – | Çekme Acil Durum Lambası Rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Korna rölesi |
| 206 | – | Sis farı rölesi |
| 207 | – | Ön cam yıkama pompası rölesi |
| 208 | – | Kullanılmamış |
| 209 | – | Ön silecek Hi / Lo rölesi |
| 301 | – | Yakıt pompası rölesi |
| 302 | – | Çekme akü şarj rölesi |
| 303 | – | Arka havalı süspansiy10 rölesi |
| 304 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 401 | – | Kullanılmamış |
| 501 | – | Güç aktarma sistemi k10trol modülü diyotu |
| 502 | – | A / C debriyaj diyotu |
| 503 | – | Kullanılmamış |
| 601 | – | Kullanılmamış |
| 602 | – | Kullanılmamış |
| * Mini sigortalar ** Maksi sigortalar |
2000
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A | ses |
| 2 | 5A | Güç Aktarma Organı K10trol Modülü (PCM), Küme |
| 3 | 20A | Çakmak, OBD-II tarama aleti k10ektörü |
| 4 | 5A | Uzaktan giriş modülü, aynalar |
| 5 | 15A | Hız k10trol modülü, geri vites lambası, klima modu anahtarı, gündüz yanan ışık rölesi |
| 6 | 5A | Küme, fren vites kilidi solenoidi, GEM modülü |
| 7 | – | Kullanılmamış |
| 8 | 5A | Radyo, uzak giriş modülü, GEM modülü |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 30A | Ön yıkama pompası rölesi, silecek çalıştırma/park rölesi, silecek yüksek/düşük rölesi, silecek motoru |
| 12 | – | Kullanılmamış |
| 13 | 20A | Fren lambası anahtarı (lambalar), dönüş sinyali/dönüş sinyali ışığı, hız k10trol modülü |
| 14 | 15A | Pil tasarrufu rölesi, iç lamba rölesi, aksesuar gecikme rölesi (elektrikli camlar) |
| 15 | 5A | Fren lambası anahtarı, (hız k10trolü, fren kolu kilidi, ABS, PCM modülü girişleri), GEM modülü, RABS test k10nektörü |
| 16 | 20A | Farlar (uzun huzme), grup (uzun huzme göstergesi) |
| 17 | – | Kullanılmamış |
| 18 | 5A | Gösterge aydınlatması (güç kaynağı karartıcı) |
| 19 | – | Kullanılmamış |
| 20 | 5A | Ses modülü, GEM (veya CTM), aktarma organları k10trol modülü (PCM), |
| 21 | 15A | Marş rölesi, debriyaj anahtarı, sigorta 20 |
| 22 | 10 A | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma modülü, klima modu anahtarı (fan rölesi) |
| 23 | 10 A | Çekici akü şarj rölesi, dönüş sinyalleri / dönüş sinyalleri, 4×4 solenoidler, 4×4 röle, baş üstü k10sol, 4 tekerlekli kilitlenme önleyici fren sistemi modülü (4WABS) |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 10 A | Kısa far sağ taraf |
| 27 | 5A | Sis lambası rölesi ve sis lambası göstergesi |
| 28 | 10 A | Sol kısa far |
| 29 | 5A | Otomatik lamba modülü, şanzıman aşırı hız k10trol anahtarı |
| 30 | 30A | Pasif hırsızlık önleyici alıcı-verici, küme, ateşleme bobinleri, güç aktarma sistemi k10trol modülü rölesi |
| 31 | – | Kullanılmamış |
| röle 1 | – | İç mekan lambası rölesi |
| röle 2 | – | Pil tasarrufu rölesi |
| röle 3 | – | Kullanılmamış |
| röle 4 | – | Dokunmatik pencere rölesi |
| röle 5 | – | ACC gecikme rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2000)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A * | Priz |
| 2 | 30A* | Güç aktarma sistemi k10trol modülü |
| 3 | 30A* | Deniz Fenerleri / Otomatik Lambalar |
| 4 | – | Kullanılmamış |
| 5 | 20A* | Çekme geri vites / park lambaları |
| 6 | 15A* | Otomatik park lambaları / lambaları, # 18 yolcu sigorta paneli güç sigortası |
| 7 | 20A* | korna çalmak |
| 8 | 15A* | Elektrikli kapı kilitleri |
| 9 | 15A* | Gündüz sürüş farları (DRL), Sis farları |
| 10 | 20A* | Benzin pompası |
| 11 | 20A* | alternatör alanı |
| 12 | 20A* | Arka yardımcı güç çıkışı |
| 13 | 15A* | Debriyaj Klima |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 15A* | Güç aktarma sistemi k10trol modülü, yakıt enjektörleri, yakıt pompası rölesi, rölanti hava k10trolü, kütle hava akış sensörü |
| 19 | 10 A* | Çekme durdurma ve sağa dönüş ışığı |
| 20 | 10 A* | Çekme durdurma ve sola dönüş sinyali |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | 15A* | HEGO sensörü, kartuş havalandırma, otomatik şanzıman, CMS sensörü |
| 24 | – | Kullanılmamış |
| 101 | 30A** | Çekme aküsünün şarj edilmesi |
| 102 | 50/20A** | Dört tekerlekli kilitlenme önleyici fren modülü / arka tekerlek kilitlenme önleyici fren modülü |
| 103 | 50A** | Pille çalışan terminal bloğu |
| 104 | 30A** | 4×4 vites motoru ve debriyaj |
| 105 | 40A** | Klima k10trolü ön fanı |
| 106 | 20A** | Intercooler pompası (Yalnızca Yıldırım) |
| 107 | – | Kullanılmamış |
| 108 | 30A** | Elektrikli çekme freni |
| 109 | – | Kullanılmamış |
| 110 | 30A** | Elektrikli camlar |
| 111 | 40A** | K10tak anahtarı pil güç kaynağı (devreleri çalıştırma ve çalıştırma) |
| 112 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, ayarlanabilir pedallar |
| 113 | 40A** | K10tak anahtarı pil güç kaynağı (çalışma devreleri ve aksesuarları) |
| 114 | – | Kullanılmamış |
| 115 | 20A** | Elektrikli kapı kilitleri (yalnızca SuperCrew) |
| 116 | – | Kullanılmamış |
| 117 | – | Kullanılmamış |
| 118 | – | Kullanılmamış |
| 201 | – | Çekici park ışık rölesi |
| 202 | – | Ön silecek çalıştırma / park rölesi |
| 203 | – | Çekme Acil Durum Lambası Rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Korna rölesi |
| 206 | – | Sis farı rölesi |
| 207 | – | Ön cam yıkama pompası rölesi |
| 208 | – | Intercooler pompa rölesi (Yalnızca Yıldırım) |
| 209 | – | Ön silecek Hi / Lo rölesi |
| 301 | – | Yakıt pompası rölesi |
| 302 | – | Çekme akü şarj rölesi |
| 303 | – | Kullanılmamış |
| 304 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 305 | – | Yakıt Pompası Hi / Lo Rölesi (Yalnızca Yıldırım) |
| 306 | – | Atalet Anahtarı Rölesi (Yalnızca Yıldırım) |
| 401 | – | Kullanılmamış |
| 501 | – | Güç aktarma sistemi k10trol modülü diyotu |
| 502 | – | Klima kompresörü diyotu |
| 503 | – | Kullanılmamış |
| 601 | CB | Elektrikli camlar, açılır tavan (yalnızca SuperCrew) |
| 602 | – | Kullanılmamış |
| * Mini sigortalar ** Maksi sigortalar |
2001
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2001)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A | ses |
| 2 | 5A | Güç Aktarma Organı K10trol Modülü (PCM), Küme |
| 3 | 20 1 | Çakmak, OBD-II tarama aleti k10ektörü |
| 4 | 5A | Uzaktan giriş modülü, aynalar |
| 5 | 15A | Hız k10trol modülü, geri vites lambası, klima modu anahtarı, gündüz yanan ışık rölesi |
| 6 | 5A | Küme, fren vites kilidi solenoidi, GEM modülü |
| 7 | – | Kullanılmamış |
| 8 | 5A | Radyo, uzak giriş modülü, GEM modülü |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 30A | Ön yıkama pompası rölesi, silecek çalıştırma/park rölesi, silecek yüksek/düşük rölesi, silecek motoru |
| 12 | – | Kullanılmamış |
| 13 | 20 1 | Fren lambası anahtarı (lambalar), dönüş sinyali/dönüş sinyali ışığı, hız k10trol modülü |
| 14 | 15A | Pil tasarrufu rölesi, iç lamba rölesi, aksesuar zamanlama rölesi (elektrikli camlar) |
| 15 | 5A | Fren lambası anahtarı, (hız k10trolü, fren kolu kilidi, ABS, PCM modülü girişleri), GEM modülü |
| 16 | 20 1 | Farlar (uzun huzme), grup (uzun huzme göstergesi) |
| 17 | – | Kullanılmamış |
| 18 | 5A | Gösterge aydınlatması (güç kaynağı karartıcı) |
| 19 | – | Kullanılmamış |
| 20 | 5A | Ses modülü, GEM (veya CTM), aktarma organları k10trol modülü (PCM), |
| 21 | 15A | Marş rölesi, sigorta 20 |
| 22 | 10 A | Hava yastığı modülü, klima modu anahtarı (fan rölesi) |
| 23 | 10 A | Römork çekme ^ Akü şarj rölesi, dörtlü flaşör / flaşör, 4×4 solenoidler, 4×4 röle, baş üstü k10sol, 4 tekerlekli kilitlenme önleyici fren sistemi modülü (4WABS) |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 10 A | Kısa far sağ taraf |
| 27 | 5A | Sis lambası rölesi ve sis lambası göstergesi |
| 28 | 10 A | Sol kısa far |
| 29 | 5A | Otomatik lamba modülü, şanzıman aşırı hız k10trol anahtarı |
| 30 | 30A | Pasif hırsızlık önleyici alıcı-verici, küme, ateşleme bobinleri, güç aktarma sistemi k10trol modülü rölesi |
| 31 | – | Kullanılmamış |
| röle 1 | – | İç mekan lambası rölesi |
| röle 2 | – | Pil tasarrufu rölesi |
| röle 3 | – | Kullanılmamış |
| röle 4 | – | Dokunmatik pencere rölesi |
| röle 5 | – | ACC gecikme rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2001)
| Numara. | amper | Tanım |
|---|---|---|
| 17 | – | Kullanılmamış |
| 18 | 15A* | Güç aktarma sistemi k10trol modülü, yakıt enjektörleri, yakıt pompası rölesi, rölanti hava k10trolü, kütle hava akış sensörü |
| 19 | 10 A* | Çekme durdurma ve sağa dönüş ışığı |
| 20 | 10 A* | Çekme durdurma ve sola dönüş sinyali |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | 15A* | HEGO sensörü, kartuş havalandırma, otomatik şanzıman, CMS sensörü |
| 24 | – | Kullanılmamış |
| 101 | 30A** | Çekme aküsünün şarj edilmesi |
| 102 | 50A** | Dört tekerlekli kilitlenme önleyici fren modülü |
| 103 | 50A** | Pille çalışan terminal bloğu |
| 104 | 30A** | 4×4 vites motoru ve debriyaj |
| 105 | 40A** | Klima k10trolü ön fanı |
| 106 | – | Kullanılmamış |
| 107 | – | Kullanılmamış |
| 108 | 30A** | Elektrikli çekme freni |
| 109 | – | Kullanılmamış |
| 110 | – | Kullanılmamış |
| 111 | 40A** | K10tak anahtarı pil güç kaynağı (devreleri çalıştırma ve çalıştırma) |
| 112 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, ayarlanabilir pedallar |
| 113 | 40A** | K10tak anahtarı pil güç kaynağı (çalışma devreleri ve aksesuarları) |
| 114 | – | Kullanılmamış |
| 115 | 20A** | Elektrikli kapı kilitleri |
| 116 | – | Kullanılmamış |
| 117 | – | Kullanılmamış |
| 118 | – | Kullanılmamış |
| 201 | – | Çekici park ışık rölesi |
| 1 | 20A * | Priz |
| 2 | 30A* | Güç aktarma sistemi k10trol modülü |
| 3 | 30A* | Deniz Fenerleri / Otomatik Lambalar |
| 4 | – | Kullanılmamış |
| 5 | 20A* | Çekme geri vites / park lambaları |
| 6 | 15A* | Otomatik park lambaları / lambaları, # 18 yolcu sigorta paneli güç sigortası |
| 7 | 20A* | korna çalmak |
| 8 | – | Kullanılmamış |
| 9 | 15A* | Gündüz sürüş farları (DRL), Sis farları |
| 10 | 20A* | Benzin pompası |
| 11 | 20A* | alternatör alanı |
| 12 | 20A* | Arka yardımcı güç çıkışı |
| 13 | 15A* | Debriyaj Klima |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | – | Kullanılmamış |
| 202 | – | Ön silecek çalıştırma / park rölesi |
| 203 | – | Çekme Acil Durum Lambası Rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Korna rölesi |
| 206 | – | Sis farı rölesi |
| 207 | – | Ön cam yıkama pompası rölesi |
| 208 | – | Kullanılmamış |
| 209 | – | Ön silecek Hi / Lo rölesi |
| 301 | – | Yakıt pompası rölesi |
| 302 | – | Çekme akü şarj rölesi |
| 303 | – | Kullanılmamış |
| 304 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 305 | – | Kullanılmamış |
| 306 | – | Kullanılmamış |
| 401 | – | Kullanılmamış |
| 501 | – | Güç aktarma sistemi k10trol modülü diyotu |
| 502 | – | Klima kompresörü diyotu |
| 503 | – | Kullanılmamış |
| 601 | 30A devre kesici | Elektrikli camlar, sunroof |
| 602 | – | Kullanılmamış |
| * Mini sigortalar ** Maksi sigortalar |
2002
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A | ses |
| 2 | 5A | Güç Aktarma Organı K10trol Modülü (PCM), Küme |
| 3 | 20A | Çakmak, veri bağlantısı k10ektörü |
| 4 | 5A | Dış ayna anahtarı, ayna dönüş sinyali rölesi |
| 5 | 15A | Hız k10trol modülü, geri vites lambası, klima mod anahtarı, gündüz farı rölesi, dijital şanzıman menzil sensörü (DTR) |
| 6 | 5A | Küme, fren vites kilidi solenoidi, GEM modülü |
| 7 | – | Kullanılmamış |
| 8 | 5A | Radyo, uzaktan giriş modülü, GEM modülü, araç içi eğlence sistemi (yalnızca SuperCrew) |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 30A | Ön yıkama pompası rölesi, silecek çalıştırma/park rölesi, silecek yüksek/düşük rölesi, silecek motoru |
| 12 | – | Kullanılmamış |
| 13 | 20A | Stop lambası anahtarı (lambalar), dönüş sinyalleri / tehlike göstergeleri |
| 14 | 15A | Pil tasarrufu rölesi, iç lamba rölesi |
| 15 | 5A | Fren lambası anahtarı, (hız k10trolü, fren kolu kilidi), GEM modülü, RABS modülü |
| 16 | 20A | Farlar (uzun huzme), grup (uzun huzme göstergesi) |
| 17 | – | Kullanılmamış |
| 18 | 5A | Gösterge aydınlatması (güç kaynağı karartıcı) |
| 19 | – | Kullanılmamış |
| 20 | 5A | Ses, GEM modülü, güç aktarma sistemi k10trol modülü (PCM), iletim menzil sensörü |
| 21 | 15A | Dijital şanzıman menzil sensörü (DTR), debriyaj anahtarı, marş rölesi, I / P 20 sigortası |
| 22 | 10 A | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma modülü |
| 23 | 10 A | Akü şarj rölesi, dönüş sinyalleri / dönüş sinyalleri, 4×4 solenoidler, 4×4 röle, baş üstü k10sol, 4 tekerlekli kilitlenme önleyici fren sistemi modülü (4WABS), EC ayna, ısıtmalı koltuklar |
| 24 | 10 A | F10ksiy10 seçim anahtarı tertibatı |
| 25 | – | Kullanılmamış |
| 26 | 10 A | Kısa far sağ taraf |
| 27 | 5A | Sis farı rölesi ve sis lambası göstergesi, ana ışık anahtarı (yukarı akış) |
| 28 | 10 A | Sol kısa far |
| 29 | 5A | Otomatik lamba modülü, şanzıman aşırı hız k10trol anahtarı, merkezi güvenlik modülü, emniyet kemeri asistanı |
| 30 | 30A | Pasif hırsızlık önleyici alıcı-verici, küme, ateşleme bobinleri, güç aktarma sistemi k10trol modülü rölesi, fişli bobin, radyo gürültü kapasitörü, ECC diyotu |
| 31 | – | Kullanılmamış |
| röle 1 | – | İç mekan lambası rölesi |
| röle 2 | – | Pil tasarrufu rölesi |
| röle 3 | – | Kullanılmamış |
| röle 4 | – | Dokunmatik pencere rölesi |
| röle 5 | – | ACC gecikme rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A * | Priz |
| 2 | 30A* | Güç aktarma sistemi k10trol modülü |
| 3 | 30A* | Ana şalter, far rölesi, çok f10ksiy10lu şalter |
| 4 | – | Kullanılmamış |
| 5 | 20A* | Çekme geri vites / park lambaları |
| 6 | 15A* | Ana ışık anahtarı, park lambası rölesi |
| 7 | 20A* | korna çalmak |
| 8 | 15A* | Elektrikli kapı kilitleri, CSM, kilitleme rölesi |
| 9 | 15A* | Gündüz sürüş farları (DRL), Sis farları |
| 10 | 20A* | Benzin pompası |
| 11 | 20A* | alternatör alanı |
| 12 | 20A* | Arka yardımcı güç çıkışı |
| 13 | 15A* | Debriyaj Klima |
| 14 | – | Kullanılmamış |
| 15 | 10 A | Adım lambaları |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 15A* | Güç aktarma sistemi k10trol modülü, yakıt enjektörleri, yakıt pompası rölesi, kütle hava akış sensörü |
| 19 | 10 A* | Römork / karavan için adaptör (sağda dur ve sağda sinyal ver) |
| 20 | 10 A* | Römork / karavan için adaptör (sol stop ve sola dönüş sinyali) |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | 15A* | HE GO sensörü, otomatik şanzıman |
| 24 | – | Kullanılmamış |
| 101 | 30A** | Çekme aküsünün şarj edilmesi |
| 102 | 50/20A** | Dört tekerlekli kilitlenme önleyici fren modülü / arka tekerlek kilitlenme önleyici fren modülü, k10tak anahtarı |
| 103 | 50A** | Merkezi bağlantı kutusu |
| 104 | 30A** | 4×4 vites motoru ve debriyaj |
| 105 | 40A** | Klima k10trolü ön fanı |
| 106 | 20A** | Intercooler pompası (yalnızca süper şarjlı motor) |
| 107 | – | Kullanılmamış |
| 108 | 30A** | Elektrikli çekme freni |
| 109 | – | Kullanılmamış |
| 110 | 30A** | ACC gecikme rölesi |
| 111 | 40A** | K10tak anahtarı pil güç kaynağı (devreleri çalıştırma ve çalıştırma) |
| 112 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, Ayarlanabilir pedal |
| 113 | 40A** | K10tak anahtarı pil güç kaynağı (çalışma devreleri ve aksesuarları) |
| 114 | – | Kullanılmamış |
| 115 | 20A** | Elektrikli kapı kilitleri |
| 116 | – | Kullanılmamış |
| 117 | – | Kullanılmamış |
| 118 | 30A** | Isıtmalı koltuklar |
| 201 | – | Çekici park ışık rölesi |
| 202 | – | Ön silecek çalıştırma / park rölesi |
| 203 | – | Çekme Acil Durum Lambası Rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Korna rölesi |
| 206 | – | Sis farı rölesi |
| 207 | – | Ön cam yıkama pompası rölesi |
| 208 | – | Intercooler pompa rölesi (yalnızca süper şarjlı motor) |
| 209 | – | Ön silecek Hi / Lo rölesi |
| 301 | – | Yakıt pompası rölesi |
| 302 | – | Çekme akü şarj rölesi |
| 303 | – | Kullanılmamış |
| 304 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 305 | – | Yakıt Pompası Hi / Lo Rölesi (Yalnızca Süper Şarjlı Motor) |
| 306 | – | Atalet anahtarlama rölesi (yalnızca süper şarjlı motor) |
| 401 | – | Kullanılmamış |
| 501 | – | Güç aktarma sistemi k10trol modülü diyotu |
| 502 | – | Klima kompresörü diyotu |
| 503 | – | Kullanılmamış |
| 601 | CB | Elektrikli camlar, sunroof |
| 602 | – | Kullanılmamış |
| * Mini sigortalar ** Maksi sigortalar |
2003
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A | ses |
| 2 | 5A | Güç Aktarma Organı K10trol Modülü (PCM), Küme |
| 3 | 20A | Çakmak, Veri bağlantısı k10ektörü |
| 4 | 5A | Elektrikli ayna anahtarı, ayna dönüş sinyali rölesi |
| 5 | 15A | Hız k10trol modülü, geri vites lambası, klima mod anahtarı, gündüz yanan ışık rölesi (DRL), dijital şanzıman menzil sensörü (DTR) |
| 6 | 5A | Küme, fren vites kilidi solenoidi, GEM |
| 7 | – | Kullanılmamış |
| 8 | 5A | Radyo, uzaktan giriş modülü, GEM, araç içi eğlence sistemi (yalnızca SuperCrew) |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 30A | Ön yıkayıcı pompa rölesi, Silecek açma / kapama rölesi, HI / LO silecek rölesi, Silecek motoru |
| 12 | – | Kullanılmamış |
| 13 | 20A | Stop lambası anahtarı (lambalar), dönüş sinyalleri / dörtlü flaşör |
| 14 | 15A | Pil tasarrufu rölesi, İç aydınlatma rölesi |
| 15 | 5A | Fren lambası anahtarı (hız k10trolü, vites kilidi), GEM, arka kilitlenme önleyici fren sistemi (RABS) modülü |
| 16 | 20A | Farlar (uzun huzme), Küme (uzun huzme göstergesi) |
| 17 | – | Kullanılmamış |
| 18 | 5A | Gösterge aydınlatması (güç kaynağı karartıcı) |
| 19 | – | Kullanılmamış |
| 20 | 5A | Ses, GEM, PCM, İletim menzil sensörü |
| 21 | 15A | DTR Sensörü, Debriyaj Şalteri, Marş Rölesi, I / P 20 Sigorta |
| 22 | 10 A | Hava yastığı modülü, Yolcu hava yastığı devre dışı bırakma modülü |
| 23 | 10 A | Çekici Akü Şarj Rölesi, Dönüş Sinyali / Flaşör, 4×4 Solenoidler, 4×4 Röle, Tepe K10solu, 4 Tekerlek Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS), EC Ayna, Isıtmalı Koltuklar |
| 24 | 10 A | F10ksiy10 seçici tertibatı |
| 25 | 10 A | Isınmış aynalar |
| 26 | 10 A | Sağ kısa huzme |
| 27 | 5A | Sis lambası rölesi ve sis lambası, Ana şalter (yukarı akış) |
| 28 | 10 A | Sol kısa far |
| 29 | 5A | Otomatik Işık Modülü, Şanzıman Overdrive K10trol Anahtarı, Merkezi Güvenlik Modülü, Beltminder |
| 30 | 30A | Pasif hırsızlık önleyici alıcı-verici, Küme, Ateşleme bobinleri, PCM rölesi, Fişli bobin, Radyo gürültü kapasitörü, ECC diyotu |
| 31 | – | Kullanılmamış |
| röle 1 | – | İç ışık rölesi |
| röle 2 | – | Pil tasarrufu rölesi |
| röle 3 | – | Kullanılmamış |
| röle 4 | – | Tek Dokunuşla Pencere Rölesi |
| röle 5 | – | Aksesuar gecikme rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A * | Priz |
| 2 | 30A* | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | 30A* | Ana şalter, Far rölesi, Çok f10ksiy10lu şalter |
| 4 | 20A* | K10sol elektrik prizi (yalnızca Harley Davids10) |
| 5 | 20A* | Çekme geri vites / park lambaları |
| 6 | 15A* | Ana şalter, Park lambası rölesi |
| 7 | 20A* | korna çalmak |
| 8 | 15A* | Elektrikli kapı kilitleri, merkezi güvenlik modülü (CSM), kilitleme rölesi (SuperCrew’da kullanılmaz) |
| 9 | 15A* | Gündüz sürüş farları (DRL), Sis farları |
| 10 | 20A* | Benzin pompası |
| 11 | 20A* | alternatör alanı |
| 12 | 20A* | Arka yardımcı güç soketi (yalnızca SuperCrew) |
| 13 | 15A* | klima debriyajı |
| 14 | – | Kullanılmamış |
| 15 | 10 A* | Adım lambaları |
| 16 | 15A* | Çift yakıt enjektör modülü, yakıt seçici ve alternatif yakıt enjektörleri (yalnızca çift yakıtlı araçlar) |
| 17 | – | Kullanılmamış |
| 18 | 15A* | PCM, Yakıt enjektörleri, Yakıt pompası rölesi, Hava kütlesi ölçer |
| 19 | 10 A* | Römork / karavan adaptörü (fren lambası / sağa dönüş sinyali) |
| 20 | 10 A* | Römork / karavan adaptörü (fren lambası / sola dönüş sinyali) |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | 15A* | HEGO sensörü, Otomatik şanzıman |
| 24 | – | Kullanılmamış |
| 101 | 30A** | Çekme aküsünün şarj edilmesi |
| 102 | 50/20A** | Dört tekerlekte Kilitlenmeyi Önleyici Fren Sistemi (4WABS) modülü / Arka Tekerlek Kilitlenmeyi Önleyici Fren Sistemi (RABS) modülü, k10tak anahtarı |
| 103 | 50A** | Merkezi bağlantı kutusu |
| 104 | 30A** | 4×4 vites motoru ve debriyaj |
| 105 | 40A** | Ön klima fanı |
| 106 | 20A** | Intercooler pompası (yalnızca süper şarjlı motor) |
| 107 | – | Kullanılmamış |
| 108 | 30A** | Elektrikli çekme freni |
| 109 | – | Kullanılmamış |
| 110 | 30A** | Aksesuar gecikme rölesi (SuperCrew’da kullanılmaz) |
| 111 | 40A** | K10tak anahtarı pil güç kaynağı (devreleri çalıştırma ve çalıştırma) |
| 112 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, Ayarlanabilir pedal |
| 113 | 40A** | K10tak anahtarı pil güç kaynağı (sürücü devreleri ve aksesuarları) |
| 114 | – | Kullanılmamış |
| 115 | 20A** | Elektrikli kapı kilitleri (yalnızca SuperCrew) |
| 116 | 40A** | Isıtmalı arka ışık |
| 117 | 40A** | Audiophile radyo (yalnızca SuperCrew) |
| 118 | 30A** | Isıtmalı koltuklar |
| 201 | – | Çekici park lambası rölesi |
| 202 | – | Ön silecek çalıştırma / park rölesi |
| 203 | – | Çekme geri vites lambası rölesi |
| 204 | – | Klima debriyaj rölesi |
| 205 | – | Korna rölesi |
| 206 | – | Sis farı rölesi |
| 207 | – | Ön cam yıkama pompası rölesi |
| 208 | – | Intercooler pompa rölesi (yalnızca süper şarjlı motor) |
| 209 | – | Ön silecek HI / LO rölesi |
| 301 | – | Yakıt pompası rölesi |
| 302 | – | Çekme akü şarj rölesi |
| 303 | – | Isıtmalı arka ışık rölesi (yalnızca SuperCrew) |
| 304 | – | PCM rölesi |
| 305 | – | Yakıt pompası HI / LO rölesi (yalnızca süper şarjlı motor) |
| 306 | – | Atalet anahtarı rölesi (yalnızca süper şarjlı motor) |
| 401 | – | Kullanılmamış |
| 501 | – | diyot PCM |
| 502 | – | Klima kompresörü diyotu |
| 503 | – | Kullanılmamış |
| 601 | CB | Elektrikli camlar, açılır tavan (yalnızca SuperCrew) |
| 602 | – | Kullanılmamış |
| * Mini sigortalar ** Maksi sigortalar |
