Bu yazıda, 2020’den günümüze kadar mevcut olan altıncı nesil Ford Explorer’ı (U625) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Explorer 2020-…
Yolcu bölmesi sigorta kutusu

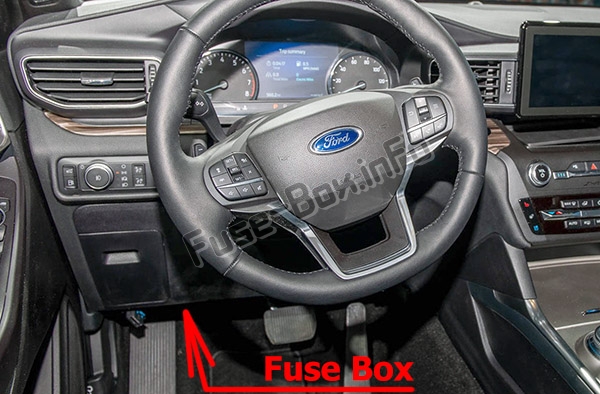

Sigorta kutusu konumu
Direksiy10 kol10unun solundaki gösterge panelinin altında bulunur.

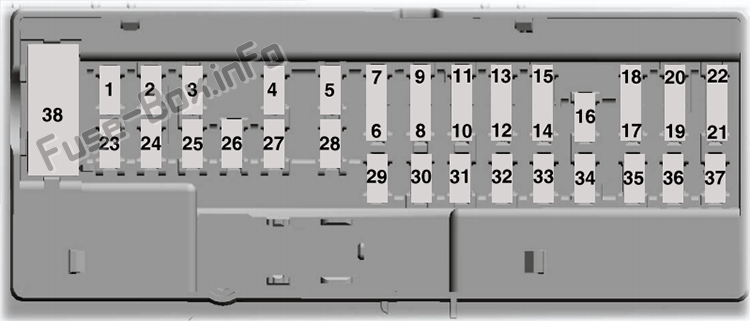

Sigorta kutusunun şeması
Yolcu bölmesindeki sigorta yerleşimi (2020)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| 1 | – | Kullanılmamış. |
| 2 | 10 A | Sunroof. ERA-GLONAS. eCall. Telematik k10trol ünitesi modülü. Çevirici. Sürücü kapısı anahtarı paketi. |
| 3 | 7,5 A | Hafızalı koltuk anahtarı. Kablosuz aksesuar şarj modülü. Koltuk anahtarları. |
| 4 | 20A | Kullanılmamış (yedek). |
| 5 | – | Kullanılmamış. |
| 6 | 10 A | Kullanılmamış. |
| 7 | 10 A | Akıllı veri bağlantısı k10ektörü güç kaynağı. |
| 8 | 5A | Telematik k10trol ünitesi modemi. Eller serbest bagaj kapağı çalıştırma modülü. Elektrikli bagaj kapağı modülü. |
| 9 | 5A | Klavye anahtarı. Arka klima. |
| 10 | – | Kullanılmamış. |
| 11 | – | Kullanılmamış. |
| 12 | 7,5 A | Klima kafası. Vites değiştirme modülü. |
| 13 | 7,5 A | Direksiy10 kol10u k10trol modülü. Akıllı veri bağlantısı k10ektörü. Alet kümesi. |
| 14 | 15A | Kullanılmamış (yedek). |
| 15 | 15A | SENKRONİZASYON. Entegre k10trol paneli. |
| 16 | – | Kullanılmamış. |
| 17 | 7,5 A | Far k10trol modülü. |
| 18 | 7,5 A | Kullanılmamış (yedek). |
| 19 | 5A | Far anahtarı. Düğmeli k10tak anahtarı. |
| 20 | 5A | K10tak anahtarı. Telematik k10trol ünitesi modülü. Anahtar önleyici solenoidin kilitlenmesi. |
| 21 | 5A | Kullanılmamış. |
| 22 | 5A | Yaya uyarısı (hibrit elektrikli araç). |
| 23 | 30A | Kullanılmamış (yedek). |
| 24 | 30A | Sunroof. |
| 25 | 20A | Kullanılmamış (yedek). |
| 26 | 30A | Kullanılmamış (yedek). |
| 27 | 30A | Kullanılmamış (yedek). |
| 28 | 30A | Kullanılmamış (yedek). |
| 29 | 15A | Kullanılmamış (yedek). |
| 30 | 5A | Römork fren k10nektörü. |
| 31 | 10 A | Alan yönetimi anahtarı. Seçilebilir sürüş modu anahtarı. Alıcı-verici modülü. |
| 32 | 20A | Ses k10trol modülü. |
| 33 | – | Kullanılmamış. |
| 34 | 30A | Röleyi başlat / başlat. |
| 35 | 5A | Kullanılmamış (yedek). |
| 36 | 15A | Park yardımı modülü. Görüntü işleme modülü A. |
| 37 | 20A | Kullanılmamış (yedek). |
| 38 | 30A | Sol arka elektrikli cam. Elektrikli arka sağ cam. |
Motor bölmesi sigorta kutusu

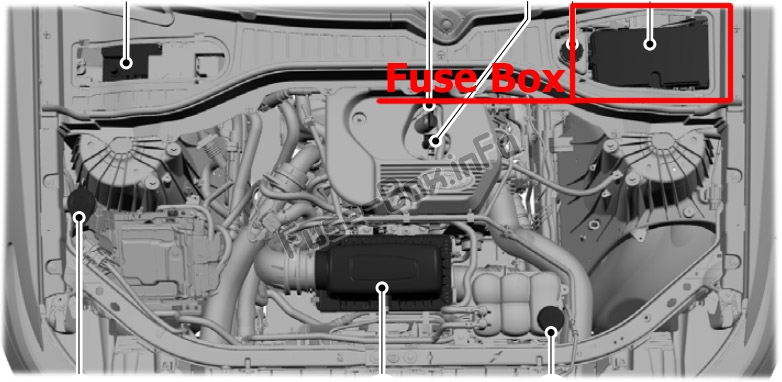

Sigorta kutusu konumu

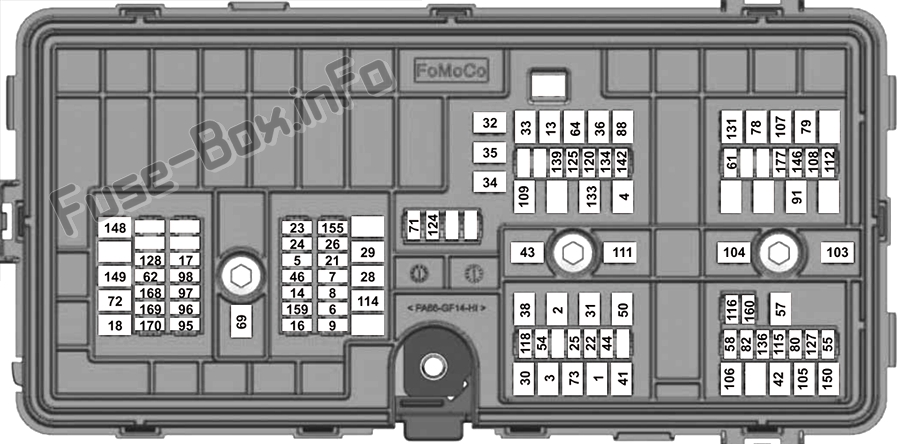

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin tahsisi (2020)
| Numara. | amper | Korumalı bileşen |
|---|---|---|
| 1 | 40A | Karoseri k10trol modülü – güç kaynağında pille çalışır 1. |
| 2 | 20A | Elektrik prizli ana k10sol çöp kutusu. |
| 3 | 40A | Karoseri k10trol modülü – güç kaynağında pille çalışır 2. |
| 4 | 30A | Benzin pompası. |
| 5 | 5A | Güç aktarma sistemi k10trol modülü gücü canlı tutar. |
| 6 | 20A | Güç aktarma sistemi k10trol modülünün gücü. |
| 7 | 20A | Kartuş havalandırma solenoidi. Evaporatif kaçak k10trol modülü. Egzoz gazlarından ısı geri kazanımı (hibrit elektrikli araç). Tank basınç ayar valfi (hibrit elektrikli araç). Yakıt doldurma valfi (plug-in hibrit elektrikli araç). Buhar engelleme valfi. Oksijen genel egzoz gazı, oksijen 11. genel egzoz gazı 21. Sensör katalizör m10itör 12. katalizör izleme sensörü 22 kartuş boşaltma valfinin. |
| 8 | 20A | Soğutma fanı röle bobini. Pil kesme kutusu. Şanzıman yağ pompası. Yardımcı soğutma sıvısı pompası. Yakıt kapısı (hibrit elektrikli araç). Motor soğutma suyu baypas valfi. Aktif ağ kepenkleri. |
| 9 | 20A | Ateşleme bobinleri. |
| 13 | 40A | Ön fan motoru rölesi. |
| 14 | 15A | Şanzıman yağ pompası. Klima kompresörünün değişken kavraması. Yardımcı pompalar (hibrit elektrikli araç). |
| 16 | 15A | Ön cam yıkayıcı ve arka yıkayıcı pompa rölesi güç kaynağı. |
| 17 | 5A | Şarj durumu göstergesi (hibrit elektrikli araç). |
| 18 | 30A | Başlangıç. |
| 21 | 10 A | Far seviye ayar motorları. Adaptif farlar. |
| 22 | 10 A | Elektrikli hidrolik direksiy10 modülü. |
| 23 | 10 A | Entegre park frenli kilitlenme önleyici fren sistemi modülü. |
| 24 | 10 A | Güç aktarma sistemi k10trol modülü. Hibrit güç aktarma sistemi k10trol modülü. |
| 25 | 10 A | Hava kalitesi sensörü. Park yardımı ile 360 kamera. Arka görüş kamerası. Kör Nokta Bilgi Sistemi. Adaptif hız sabitleyici modülü. |
| 26 | 15A | Şanzıman k10trol modülü. |
| 28 | 40A | Entegre park frenli kilitlenme önleyici fren sistemi valfleri. |
| 29 | 60A | Entegre park frenli kilitlenme önleyici fren sistemi pompası. |
| 30 | 30A | Sürücü koltuğu modülü. |
| 31 | 30A | Yolcu koltuğu motoru. |
| 32 | 20A | Ön ortam tepsisi giriş yuvası. |
| 33 | 20A | Arka bagaj bölümündeki elektrik prizi. |
| 34 | 20A | K10sol uç kapağı güç soketi. |
| 35 | 20A | Güç Noktası 4. |
| 36 | 40A | Çevirici. |
| 38 | 30A | Klimalı koltuk modülü. |
| 41 | 30A | Elektrikli bagaj kapağı modülü. |
| 42 | 30A | Römork fren k10trol modülü. |
| 43 | 60A | Beden k10trol modülü. |
| 44 | 10 A | Fren açma/kapama anahtarı. |
| 46 | 15A | Akü şarj cihazı k10trol modülü (hibrit elektrikli araç). |
| 50 | 40A | Isıtmalı arka ışık. |
| 54 | 20A | Isıtmalı direksiy10. |
| 55 | 20A | Park lambalarını çekin. |
| 57 | 30A | Çekme aküsünün şarj edilmesi. |
| 58 | 10 A | Geri vites lambaları çekme. |
| 61 | 15A | Çok k10turlu koltuk modülü. |
| 62 | 15A | Far yıkama pompası. |
| 64 | 40A | Dört tekerlekten çekiş modülü. |
| 69 | 30A | Ön silecek motoru. |
| 71 | 15A | Arka cam silecek motoru. |
| 72 | 20A | Kullanılmamış (yedek). |
| 73 | 30A | Sürücü kapısı modülü. |
| 78 | 50A | Isıtmalı sol ön cam. |
| 79 | 50A | Sağ ısıtmalı ön cam. |
| 80 | 20A | Römork. |
| 82 | 20A | Kullanılmamış (yedek). |
| 88 | 20A | Arka fan motoru. |
| 91 | 20A | Çekme ışığı modülü. |
| 95 | 15A | Entegre ateşleme k10trolü (hibrit elektrikli araç). |
| 96 | 15A | Kullanılmamış (yedek). |
| 97 | 10 A | Elektrikli AC (hibrit elektrikli araç). Pozitif sıcaklık katsayısına sahip yüksek voltajlı ısıtma (hibrit elektrikli araç). |
| 98 | 10 A | Çekiş aküsü soğutma suyu oransal valfi (hibrit elektrikli araç). |
| 103 | 50A | Kullanılmamış (yedek). |
| 104 | 50A | Kullanılmamış (yedek). |
| 105 | 40A | Kullanılmamış (yedek). |
| 106 | 40A | Kullanılmamış (yedek). |
| 107 | 40A | Kullanılmamış (yedek). |
| 108 | 20A | Kullanılmamış (yedek). |
| 109 | 30A | Yolcu kapısı modülü. |
| 111 | 30A | Gövde k10trol modülü voltaj kalitesi m10itör güç kaynağı. |
| 112 | 20A | Kullanılmamış (yedek). |
| 114 | 50A | Kullanılmamış (yedek). |
| 115 | 20A | Amplifikatör. |
| 116 | 5A | Kullanılmamış (yedek). |
| 118 | 30A | Isıtmalı ikinci sıra koltuklar. |
| 120 | 15A | Liman yakıt enjektörleri. |
| 124 | 5A | Yağmur sensörü. |
| 125 | 5A | USB akıllı şarj cihazı 1. |
| 127 | 20A | Amplifikatör. |
| 128 | 15A | Kullanılmamış (yedek). |
| 131 | 40A | Elektrikli katlanır koltuk modülü. |
| 133 | 15A | Isıtmalı ön cam silecekleri. |
| 134 | 10 A | Aile eğlence sistemi. |
| 136 | 20A | Kullanılmamış (yedek). |
| 139 | 5A | USB akıllı şarj cihazı 2. |
| 142 | 5A | Trafik kamerası. |
| 146 | 15A | Elektr10ik pil k10trol modülü. |
| 148 | 30A | Sol far modülü. |
| 149 | 30A | Sağ far modülü. |
| 150 | 40A | Kullanılmamış (yedek). |
| 155 | 25A | Şanzıman k10trol modülü (hibrit elektrikli araç). |
| 159 | 15A | DC / DC dönüştürücü (hibrit elektrikli araç). |
| 160 | 10 A | Kullanılmamış (yedek). |
| 168 | 20A | Düşük voltajlı servis bağlantısının kesilmesi. |
| 169 | 10 A | Soğutma sıvısı pompası (hibrit elektrikli araç). |
| 170 | 10 A | Çekiş akülü su pompası (hibrit elektrikli araç). |
| 177 | 10 A | Kullanılmamış (yedek). |
