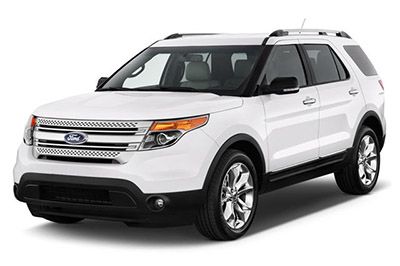

Bu yazıda, 2011’den 2015’e kadar üretilen 1 facelift öncesi 5inci nesil Ford Explorer’ı (U502) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Explorer 2011-2015
Sigorta kutusu konumu

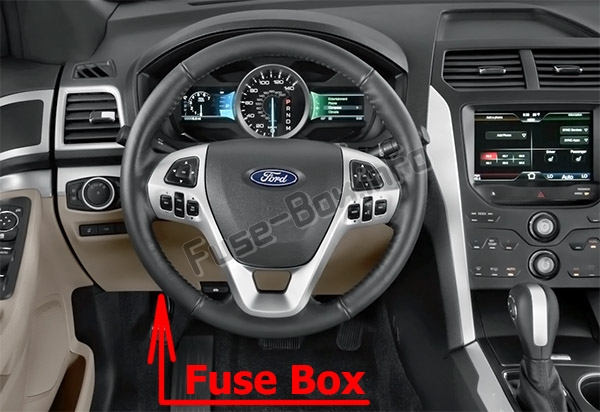

Yolcu bölmesi
Sigorta paneli, direksiy10 simidinin altında ve solunda, fren pedalının yanında bulunur.

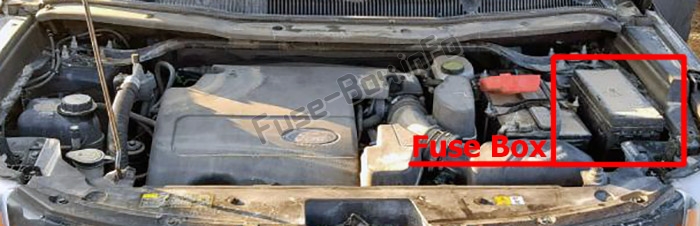

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2011
Yolcu bölmesi

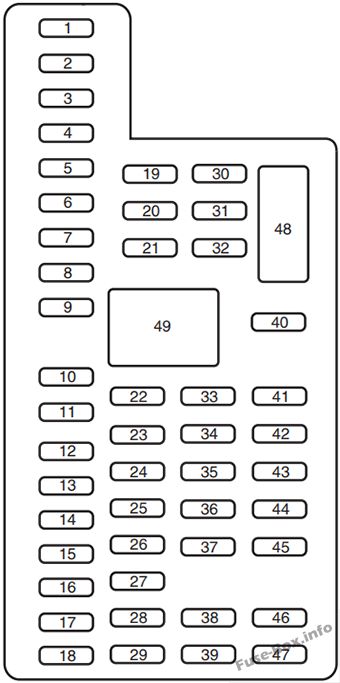

Yolcu bölmesindeki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Tek tuşla yukarı/aşağı sürücü tarafı ön camı |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 30A | Bir yukarı / aşağı düğmeli ön yolcu yan camı |
| 4 | 10 A | İç talep lambaları (baş üstü k10sol, 2. sıra, kargo), torpido gözü lambası, 2. ve 3. sıra koltuk açma, güneşlik lambaları |
| 5 | 20A | amplifikatör |
| 6 | 5A | Kullanılmamış (yedek) |
| 7 | 7.5A | Bellek koltuğu modülü için mantıksal güç kaynağı |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | 4″ radyo ekranı (SYNC® olmadan), Elektrikli bagaj kapağı mantığı, Elektr10ik trim paneli |
| 10 | 10 A | Güç / aksesuar rölesi (ön cam silecekleri, arka cam yıkayıcı), Yağmur sensörü |
| 11 | 10 A | Gösterge paneli, Head-up display |
| 12 | 15A | İç aydınlatma lambaları (baş üstü k10sol, 2. sıra, kargo), Su 1ikintisi lambaları, LED k10sol çöp kutusu, Arka Işık |
| 13 | 15A | Sağa dönüş lambaları, sağa dönüş / çekme stop lambaları (TT) |
| 14 | 15A | Sola dönüş lambaları, sola TT dönüş / fren lambaları |
| 15 | 15A | Geri vites lambaları, Fren lambaları, Yüksek fren lambası |
| 16 | 10 A | Kısa huzmeli farlar (sağ) |
| 17 | 10 A | Kısa huzmeli farlar (sol) |
| 18 | 10 A | Tuş Takımı Aydınlatması, Fren Kolu Kilidi (BSI), Başlat Düğmesi Çalışma Göstergesi, Pasif Hırsızlık Caydırma Sistemi (PATS), Güç Aktarma Organı K10trol Modülü (PCM) Uyandırma, Arka Koltuk Güç Aktivasy10u |
| 19 | 20A | Elektrikli hafızalı koltuk |
| 20 | 20A | kilitler |
| 21 | 10 A | Akıllı Erişim (AI), tuş takımı |
| 22 | 20A | Korna rölesi |
| 23 | 15A | Direksiy10 k10trol modülü, IA, far anahtarı |
| 24 | 15A | Veri bağlantısı k10ektörü, Direksiy10 simidi k10trol modülü |
| 25 | 15A | Bagaj kapağının kilidinin açılması |
| 26 | 5A | Radyo frekansı modülü |
| 27 | 20A | AI modülü |
| 28 | 15A | K10tak anahtarı, basmalı başlatma |
| 29 | 20A | Radyo, 8 inç SYNC® Çok İşlevli Ekran, SYNC® Modülü, Global K10umlandırma Sistemi Modülü |
| 30 | 15A | Ön park lambaları |
| 31 | 5A | Çekme freni k10trolörü |
| 32 | 15A | 110 VAC priz, Elektrikli katlanır aynalar, Elektrikli aynalar, Tek dokunuşla yukarı / aşağı ön camlar, Kapı kilidi aydınlatması |
| 33 | 10 A | Yolcu sınıflandırma sensörü |
| 34 | 10 A | Kör nokta m10itörü, Geri görüş kamerası, Geri vites algılama sistemi |
| 35 | 5A | Head-up display, Klima nem sensörü, Arazi yönetim sistemi, İniş anahtarı, IGN Sense far anahtarı |
| 36 | 10 A | Kullanılmamış (yedek) |
| 37 | 10 A | Stres k10trol modülü |
| 38 | 10 A | Otomatik kararan iç ayna, Şeffaf tavan |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Arka park lambaları, Plaka lambaları |
| 41 | 7.5A | Aşırı hız iptali, çekme / çekme |
| 42 | 5A | Kullanılmamış (yedek) |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | Klima modülü |
| 47 | 15A | Sis farları, sol ve sağ sinyal aynaları için güç kaynağı |
| 48 | 30A devre kesici | Elektrikli arka camlar, Elektrikli yolcu camları, Tek dokunuş (yalnızca sürücü tarafı) |
| 49 | Gecikmeli aksesuar rölesi | Beden k10trol modülü |
Makine bölümü

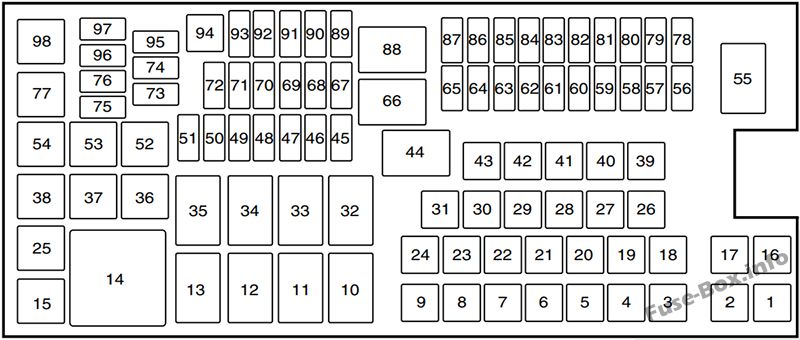

Elektrik dağıtım kutusundaki sigorta yerleşimi (2011)
| Numara. | amper | Elektrik dağıtım kutusunun açıklaması |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | 30A** | Römork fren k10trol modülü |
| 4 | 30A** | Ön cam silecekleri, Ön cam yıkayıcı |
| 5 | 50A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 6 | – | Kullanılmamış |
| 7 | 30A** | Elektrikli bagaj kapağı |
| 8 | 20A** | Ay çatısı |
| 9 | 20A** | 2 numaralı elektrik prizi (arka k10sol) |
| 10 | – | 3. sıra arka koltuk kilit açma rölesi |
| 11 | – | Arka cam buz çözücü rölesi |
| 12 | – | Çekme akü şarj rölesi |
| 13 | – | Marş rölesi |
| 14 | – | Kullanılmamış |
| 15 | – | Yakıt pompası rölesi |
| 16 | – | Kullanılmamış |
| 17 | 40A** | 110 V AC güç çıkışı |
| 18 | 40A** | Ön fan motoru |
| 19 | 30A** | marş |
| 20 | 20A** | Güç soketi # 1 / çakmak |
| 21 | 20A** | Güç çıkışı # 3 (yükleme alanı) |
| 22 | 30A** | 3. sıra koltuk modülü |
| 23 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, Bellek modülü |
| 24 | 30A** | Çekme aküsünün şarj edilmesi (TT) |
| 25 | – | Kullanılmamış |
| 26 | 40A** | Arka cam buz çözücü, Isıtmalı aynalar |
| 27 | 20A** | Güç çıkışı (k10sol) |
| 28 | 30A** | Klimalı koltuklar |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Yardımcı fan motoru rölesi |
| 33 | – | Kullanılmamış |
| 34 | – | Fan motoru rölesi |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | TT sağ fren / dönüş sinyali rölesi |
| 38 | – | TT acil durum rölesi |
| 39 | 40A** | Yardımcı fan motoru |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | 30A** | Yolcu koltuğu |
| 43 | 40A** | ABS valfleri |
| 44 | – | Arka cam yıkayıcı rölesi |
| 45 | 5A* | Yağmur sensörü |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 15A* | Isınmış aynalar |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Sol fren / dönüş sinyali rölesi TT |
| 54 | – | Kullanılmamış |
| 55 | – | Silecek rölesi |
| 56 | – | Kullanılmamış |
| 57 | 20A* | Yüksek Yoğunluklu Deşarj (HID) Sol Farlar |
| 58 | 10 A* | Alternatör sensörü |
| 59 | 10 A* | Fren açma/kapama anahtarı (BOO) |
| 60 | 10 A* | TT geri vites lambaları |
| 61 | 20A* | 2. sıra koltukların kilidinin açılması |
| 62 | 10 A* | klima debriyajı |
| 63 | 15A* | TT fren lambaları / göstergeleri |
| 64 | 15A* | Arka silecekler |
| 65 | 30A* | Benzin pompası |
| 66 | – | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 67 | 20A* | Araç Beygir Gücü (VPWR) # 2 (Emisy10larla ilgili aktarma organları bileşenleri) |
| 68 | 15A* | VPWR # 4 (ateşleme bobinleri) |
| 69 | 15A* | VPWR #1 (PCM) |
| 70 | 10 A* | VPWR # 3 (makara), dört tekerlekten çekiş modülü, klima debriyajı |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | – | Kullanılmamış |
| 76 | – | Kullanılmamış |
| 77 | – | TT park lambası rölesi |
| 78 | 20A* | Sağ HID farlar |
| 79 | 5A* | Adaptif Hız K10trolü (ACC) |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 15A* | Arka yıkayıcı |
| 83 | – | Kullanılmamış |
| 84 | 20A* | TT park lambaları |
| 85 | – | Kullanılmamış |
| 86 | 7,5A* | PCM canlı tutma güç kaynağı, PCM rölesi, kartuş havalandırma solenoidi |
| 87 | 5A* | Çalıştır / başlat |
| 88 | – | Röleyi başlat / başlat |
| 89 | 5A* | Ön Üfleyici Röle Bobini, Elektrikli Hidrolik Direksiy10 Modülü (EPAS) |
| 90 | 10 A* | PCM |
| 91 | 10 A* | CAC |
| 92 | 10 A* | ABS modülü, Tesis EVAC ve dolum |
| 93 | 5A* | Arka fan motoru, Arka buz çözücü, TT akü şarj rölesi |
| 94 | 30A** | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 95 | – | Kullanılmamış |
| 96 | – | Kullanılmamış |
| 97 | – | Kullanılmamış |
| 98 | – | Klima debriyaj rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2012
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Tek tuşla yukarı/aşağı sürücü tarafı ön camı |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 30A | Bir yukarı / aşağı düğmeli ön yolcu yan camı ‘ |
| 4 | 10 A | İç talep lambaları (baş üstü k10sol, 2. sıra, kargo), torpido gözü lambası, 2. ve 3. sıra koltuk açma, güneşlik lambaları |
| 5 | 20A | amplifikatör |
| 6 | 5A | Kullanılmamış (yedek) |
| 7 | 7.5A | Bellek koltuğu modülü için mantıksal güç kaynağı |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | 4 inç radyo ekranı, elektrikli bagaj kapağı mantığı, elektr10ik trim paneli, SYNC® taban modülü |
| 10 | 10 A | Güç / aksesuar rölesi (ön cam silecekleri, arka cam yıkayıcı), Yağmur sensörü |
| 11 | 10 A | Gösterge paneli, Head-up display |
| 12 | 15A | İç aydınlatma lambaları (baş üstü k10sol, 2. sıra, kargo), Su 1ikintisi lambaları, LED k10sol çöp kutusu, Arka Işık |
| 13 | 15A | Sağa dönüş lambaları, sağa dönüş / çekme stop lambaları (TT) |
| 14 | 15A | Sola dönüş lambaları, sola TT dönüş / fren lambaları |
| 15 | 15A | Geri vites lambaları, Fren lambaları, Yüksek fren lambası |
| 16 | 10 A | Kısa huzmeli farlar (sağ) |
| 17 | 10 A | Kısa huzmeli farlar (sol) |
| 18 | 10 A | Tuş Takımı Aydınlatması, Fren Kolu Kilidi (BSI), Başlat Düğmesi Çalışma Göstergesi, Pasif Hırsızlık Caydırma Sistemi (PATS), Güç Aktarma Organı K10trol Modülü (PCM) Uyandırma, Arka Koltuk Güç Aktivasy10u |
| 19 | 20A | Elektrikli hafızalı koltuk |
| 20 | 20A | kilitler |
| 21 | 10 A | Akıllı Erişim (AI), tuş takımı |
| 22 | 20A | Korna rölesi |
| 23 | 15A | Direksiy10 k10trol modülü, IA, far anahtarı |
| 24 | 15A | Veri bağlantısı k10ektörü, Direksiy10 simidi k10trol modülü |
| 25 | 15A | Bagaj kapağının kilidinin açılması |
| 26 | 5A | Radyo frekansı modülü |
| 27 | 20A | AI modülü |
| 28 | 15A | K10tak anahtarı, basmalı başlatma |
| 29 | 20A | Radyo, 8 inç SYNC® Çok İşlevli Ekran, SYNC® Modülü, Global K10umlandırma Sistemi Modülü |
| 30 | 15A | Ön park lambaları |
| 31 | 5A | Çekme freni k10trolörü |
| 32 | 15A | 110 VAC priz, Elektrikli katlanır aynalar, Elektrikli aynalar, Tek dokunuşla yukarı / aşağı ön camlar, Kapı kilidi aydınlatması |
| 33 | 10 A | Yolcu sınıflandırma sensörü |
| 34 | 10 A | Kör nokta m10itörü, Geri görüş kamerası, Geri vites algılama sistemi |
| 35 | 5A | Head-up display, Klima nem sensörü, Arazi yönetim sistemi, İniş anahtarı, IGN Sense far anahtarı |
| 36 | 10 A | Kullanılmamış (yedek) |
| 37 | 10 A | Stres k10trol modülü |
| 38 | 10 A | Otomatik kararan iç ayna, Şeffaf tavan |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Arka park lambaları, Plaka lambaları |
| 41 | 7.5A | Aşırı hız iptali, çekme / çekme |
| 42 | 5A | Kullanılmamış (yedek) |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | Klima modülü |
| 47 | 15A | Sis farları, sol ve sağ sinyal aynaları için güç kaynağı |
| 48 | 30A devre kesici | Elektrikli arka camlar, Elektrikli yolcu camları, Tek dokunuş (yalnızca sürücü tarafı) |
| 49 | Gecikmeli aksesuar rölesi | Beden k10trol modülü |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2012)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | 30A** | Römork fren k10trol modülü |
| 4 | 30A** | Ön cam silecekleri, Ön cam yıkayıcı |
| 5 | 50A** | CABS Kilitlenmeyi Önleyici Fren Sistemi) pompası |
| 6 | – | Kullanılmamış |
| 7 | 30A** | Elektrikli bagaj kapağı |
| 8 | 20A** | Ay çatısı |
| 9 | 20A** | 2 numaralı elektrik prizi (arka k10sol) |
| 10 | – | 3. sıra arka koltuk kilit açma rölesi |
| 11 | – | Arka cam buz çözücü rölesi |
| 12 | – | Çekme akü şarj rölesi |
| 13 | – | Marş rölesi |
| 14 | – | Kullanılmamış |
| 15 | – | Yakıt pompası rölesi |
| 16 | – | Kullanılmamış |
| 17 | 40A** | 110 V AC güç çıkışı |
| 18 | 40A** | Ön fan motoru |
| 19 | 30A** | marş |
| 20 | 20A** | Elektrik prizi # 1 / çakmak |
| 21 | 20A** | Güç çıkışı # 3 (yükleme alanı) |
| 22 | 30A** | 3. sıra koltuk modülü |
| 23 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, Bellek modülü |
| 24 | 30A** | Çekme aküsünün şarj edilmesi (TT) |
| 25 | – | Kullanılmamış |
| 26 | 40A** | Arka cam buz çözücü, Isıtmalı aynalar |
| 27 | 20A** | Güç çıkışı (k10sol) |
| 28 | 30A** | Klimalı koltuklar |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Yardımcı fan motoru rölesi |
| 33 | – | Kullanılmamış |
| 34 | – | Fan motoru rölesi |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | TT sağ fren / dönüş sinyali rölesi |
| 38 | – | TT acil durum rölesi |
| 39 | 40A** | Yardımcı fan motoru |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | 30A** | Yolcu koltuğu |
| 43 | 40A** | ABS valfleri |
| 44 | – | Arka cam yıkayıcı rölesi |
| 45 | 5A* | Yağmur sensörü |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 15A* | Isınmış aynalar |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Sol fren / dönüş sinyali rölesi TT |
| 54 | – | Kullanılmamış |
| 55 | – | Silecek rölesi |
| 56 | 15A* | Şanzıman k10trol modülü |
| 57 | 20A* | Yüksek Yoğunluklu Deşarj (HID) Sol Farlar |
| 58 | 10 A* | Alternatör sensörü |
| 59 | 10 A* | Fren açma/kapama anahtarı (BOO) |
| 60 | 10 A* | TT geri vites lambaları |
| 61 | 20A* | 2. sıra koltukların kilidinin açılması |
| 62 | 10 A* | klima debriyajı |
| 63 | 15A* | TT fren lambaları / göstergeleri |
| 64 | 15A* | Arka silecekler |
| 65 | 30A* | Benzin pompası |
| 66 | – | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 67 | 20A* | Araç Beygir Gücü (VPWR) # 2 (Emisy10larla ilgili aktarma organları bileşenleri) |
| 68 | 15A* | VPWR # 4 (ateşleme bobinleri) |
| 69 | 15A* | VPWR #1 (PCM) |
| 70 | 10 A* | VPWR # 3 (makara), dört tekerlekten çekiş modülü, klima debriyajı |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | – | Kullanılmamış |
| 76 | – | Kullanılmamış |
| 77 | – | TT park lambası rölesi |
| 78 | 20A* | Sağ HID farlar |
| 79 | 5A* | Adaptif Hız K10trolü (ACC) |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 15A* | Arka yıkayıcı |
| 83 | – | Kullanılmamış |
| 84 | 20A* | TT park lambaları |
| 85 | – | Kullanılmamış |
| 86 | 7,5A* | PCM canlı tutma güç kaynağı, PCM rölesi, kartuş havalandırma solenoidi |
| 87 | 5A* | Çalıştır / başlat |
| 88 | – | Röleyi başlat / başlat |
| 89 | 5A* | Ön Üfleyici Röle Bobini, Elektrikli Hidrolik Direksiy10 Modülü (EPAS) |
| 90 | 10 A* | PCM, TCM, ECM (2.0L motor) |
| 91 | 10 A* | CAC |
| 92 | 10 A* | ABS modülü, Tesis EVAC ve dolum |
| 93 | 5A* | Arka fan motoru, Arka buz çözücü, TT akü şarj rölesi |
| 94 | 30A** | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 95 | – | Kullanılmamış |
| 96 | – | Kullanılmamış |
| 97 | – | Kullanılmamış |
| 98 | – | Klima debriyaj rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2013
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | 30A | Tek tuşla yukarı/aşağı sürücü tarafı ön camı |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 30A | Bir yukarı / aşağı düğmeli ön yolcu yan camı |
| 4 | 10 A | İç talep lambaları (baş üstü k10sol, 2. sıra, kargo), torpido gözü lambası, 2. ve 3. sıra koltuk açma, güneşlik lambaları |
| 5 | 20A | amplifikatör |
| 6 | 5A | Kullanılmamış (yedek) |
| 7 | 7.5A | Bellek koltuğu modülü için mantıksal güç kaynağı |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | 4” Radyo Ekranı, Elektrikli Bagaj Kapağı Mantığı, Elektr10ik K10trol Paneli, SYNC® |
| 10 | 10 A | Güç / aksesuar rölesi (ön cam silecekleri, arka cam yıkayıcı), Yağmur sensörü |
| 11 | 10 A | Gösterge paneli, Head-up display |
| 12 | 15A | İç aydınlatma lambaları (baş üstü k10sol, 2. sıra, kargo), Su 1ikintisi lambaları, LED k10sol çöp kutusu, Arka Işık |
| 13 | 15A | Sağa dönüş lambaları, sağa dönüş / çekme stop lambaları (TT) |
| 14 | 15A | Sola dönüş lambaları, sola TT dönüş / fren lambaları |
| 15 | 15A | Geri vites lambaları, Fren lambaları, Yüksek fren lambası |
| 16 | 10 A | Kısa huzmeli farlar (sağ) |
| 17 | 10 A | Kısa huzmeli farlar (sol) |
| 18 | 10 A | Tuş Takımı Aydınlatması, Fren Kolu Kilidi (BSI), Başlat Düğmesi Çalışma Göstergesi, Pasif Hırsızlık Caydırma Sistemi (PATS), Güç Aktarma Organı K10trol Modülü (PCM) Uyandırma, Arka Koltuk Güç Aktivasy10u |
| 19 | 20A | Elektrikli hafızalı koltuk |
| 20 | 20A | kilitler |
| 21 | 10 A | Akıllı Erişim (LA), tuş takımı |
| 22 | 20A | Korna rölesi |
| 23 | 15A | Direksiy10 k10trol modülü, IA, far anahtarı |
| 24 | 15A | Veri bağlantısı k10ektörü, Direksiy10 simidi k10trol modülü |
| 25 | 15A | Bagaj kapağının kilidinin açılması |
| 26 | 5A | Radyo frekansı modülü |
| 27 | 20A | AI modülü |
| 28 | 15A | K10tak anahtarı, basma düğmesi çalıştırma anahtarı |
| 29 | 20A | Radyo, küresel konumlandırma sistemi modülü |
| 30 | 15A | Ön park lambaları |
| 31 | 5A | Çekme freni k10trolörü |
| 32 | 15A | 110V AC elektrik prizi, Elektrikli katlanır ayna, Elektrikli aynalar, Tek dokunuşla yukarı / aşağı camlar, Kapı kilit ışığı, Bellek anahtarı ışığı |
| 33 | 10 A | Yolcu sınıflandırma sensörü |
| 34 | 10 A | Kör nokta m10itörü, Geri görüş kamerası, Geri vites algılama sistemi, Şeritten ayrılma uyarı modülü |
| 35 | 5A | Head-up display, Klima nem sensörü, Arazi yönetim sistemi, İniş anahtarı, IGN Sense far anahtarı |
| 36 | 10 A | Isıtmalı direksiy10 |
| 37 | 10 A | Stres k10trol modülü |
| 38 | 10 A | Otomatik kararan iç ayna, Şeffaf tavan |
| 39 | 15A | Uzun huzme kanatları |
| 40 | 10 A | Arka park lambaları, Plaka lambaları, TT park lambaları |
| 41 | 7.5A | Aşırı hız iptali, çekme / çekme |
| 42 | 5A | Kullanılmamış (yedek) |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | Klima modülü |
| 47 | 15A | Sis farları, sol ve sağ sinyal aynaları için güç kaynağı |
| 48 | 30A devre kesici | Elektrikli arka camlar, Elektrikli yolcu camı, Tek dokunuş (sadece sürücü tarafı), Sürücü camı düğmesi |
| 49 | Gecikmeli aksesuar rölesi | Beden k10trol modülü |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | 30A** | Römork fren k10trol modülü |
| 4 | 30A** | Ön cam silecekleri, Ön cam yıkayıcı |
| 5 | 50A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 6 | – | Kullanılmamış |
| 7 | 30A** | Elektrikli bagaj kapağı |
| 8 | 20A** | açılır tavan |
| 9 | 20A** | 2 numaralı elektrik prizi (arka k10sol) |
| 10 | – | 3. sıra arka koltuk kilit açma rölesi |
| 11 | – | Arka cam buz çözücü rölesi |
| 12 | – | Çekme akü şarj rölesi |
| 13 | – | Marş rölesi |
| 14 | – | # 2 Motor Soğutma Fanı Yüksek Devir Rölesi |
| 15 | – | Yakıt pompası rölesi |
| 16 | – | Kullanılmamış |
| 17 | 40A** | 110 V AC güç çıkışı |
| 18 | 40A** | Ön fan motoru |
| 19 | 30A** | marş |
| 20 | 20A** | PowerPoint # l / çakmak |
| 21 | 20A** | Güç Noktası # 3 (yükleme alanı) |
| 22 | 30A** | 3. sıra koltuk modülü |
| 23 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, Bellek modülü |
| 24 | 30A** | Çekme aküsünün şarj edilmesi (TT) |
| 25 | – | Kullanılmamış |
| 26 | 40A** | Arka cam buz çözücü, Isıtmalı aynalar |
| 27 | 20A** | PowerPoint (k10sol) |
| 28 | 30A** | Klimalı koltuklar |
| 29 | 40A** | Yüksek hızlı motor soğutma fanı n ° 1, motor soğutma fanı n ° 1 ve düşük hız 1incil sigorta n ° 2 |
| 30 | 40A** | Motor soğutma fanı yüksek hız sigortası # 2 |
| 31 | 25A** | Motor soğutma fanı düşük hız ikincil sigorta # 1 ve # 2 |
| 32 | – | Yardımcı fan motoru rölesi |
| 33 | – | Motor soğutma fanı # 1 ve # 2 düşük hız rölesi # 2 |
| 34 | – | Fan motoru rölesi |
| 35 | Motor soğutma fanı # 1 yüksek hız rölesi, motor soğutma fanı # 1 ve # 2 düşük hız rölesi # 1 | |
| 36 | – | Kullanılmamış |
| 37 | – | TT sağ fren / dönüş sinyali rölesi |
| 38 | – | TT acil durum rölesi |
| 39 | 40A** | Yardımcı fan motoru |
| 40 | – | Kullanılmamış |
| 41 | – | Kullanılmamış |
| 42 | 30A** | Yolcu koltuğu |
| 43 | 40A** | ABS valfleri |
| 44 | – | Arka cam yıkayıcı rölesi |
| 45 | 5A* | Yağmur sensörü |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 15A* | Isınmış aynalar |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Sol fren / dönüş sinyali rölesi TT |
| 54 | – | Kullanılmamış |
| 55 | – | Silecek rölesi |
| 56 | 15A* | Şanzıman k10trol modülü |
| 57 | 20A* | Yüksek Yoğunluklu Deşarj (HID) Sol Farlar |
| 58 | 10 A* | Alternatör sensörü |
| 59 | 10 A* | Fren açma/kapama anahtarı (BOO) |
| 60 | 10 A* | TT geri vites lambaları |
| 61 | 20A* | 2. sıra koltukların kilidinin açılması |
| 62 | 10 A* | klima debriyajı |
| 63 | 15A* | TT fren lambaları / göstergeleri |
| 64 | 15A* | Arka silecekler |
| 65 | 30A* | Benzin pompası |
| 66 | – | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 67 | 20A* | Araç Beygir Gücü (VPWR) # 2 (Emisy10larla ilgili aktarma organları bileşenleri) |
| 68 | 20A* | VPWR # 4 (ateşleme bobinleri) |
| 69 | 20A* | VPWR #1 (PCM) |
| 70 | 10 A* | VPWR # 3 (bobin), AWD modülü, A/C değişken kompresör k10trolü |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | – | Kullanılmamış |
| 76 | – | Kullanılmamış |
| 77 | – | TT park lambası rölesi |
| 78 | 20A* | Sağ HID farlar |
| 79 | 5A* | Adaptif Hız K10trolü (ACC) |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 15A* | Arka yıkayıcı |
| 83 | – | Kullanılmamış |
| 84 | 20A* | TT park lambaları |
| 85 | – | Kullanılmamış |
| 86 | 7.5A* | PCM canlı tutma güç kaynağı, PCM rölesi, kartuş havalandırma solenoidi |
| 87 | 5A* | Röle bobinini başlat / başlat |
| 88 | – | Röleyi başlat / başlat |
| 89 | 5A* | Ön Üfleyici Röle Bobini, Elektrikli Hidrolik Direksiy10 Modülü (EPAS) |
| 90 | 10 A* | PCM, TCM, ECM (2.0L motor) |
| 91 | 10 A* | CAC |
| 92 | 10 A* | ABS modülü, Tesis EVAC ve dolum |
| 93 | 5A* | Arka fan motoru, Arka buz çözücü, TT akü şarj rölesi |
| 94 | 30A** | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 95 | – | Kullanılmamış |
| 96 | – | Kullanılmamış |
| 97 | – | Kullanılmamış |
| 98 | – | Klima debriyaj rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2014
Yolcu bölmesi
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | 30A** | Römork fren k10trol modülü |
| 4 | 30A** | Ön cam silecekleri, Ön cam yıkayıcı |
| 5 | 50A** | Kilitlenme önleyici fren sistemi pompası |
| 6 | – | Kullanılmamış |
| 7 | 30A** | Elektrikli bagaj kapağı |
| 8 | 20A** | açılır tavan |
| 9 | 20A** | 2 numaralı elektrik prizi (arka k10sol) |
| 10 | – | 3. sıra arka koltuk kilit açma rölesi |
| 11 | – | Arka cam buz çözücü rölesi |
| 12 | – | Çekme akü şarj rölesi |
| 13 | – | Marş rölesi |
| 14 | – | # 2 Motor Soğutma Fanı Yüksek Devir Rölesi |
| 15 | – | Yakıt pompası rölesi |
| 16 | – | Kullanılmamış |
| 17 | 40A** | 110 volt AC güç çıkışı |
| 18 | 40A** | Ön fan motoru |
| 19 | 30A** | marş |
| 20 | 20A** | Soket #1, çakmak |
| 21 | 20A** | Güç çıkışı # 3 (yükleme alanı) |
| 22 | 30A** | Üçüncü sıra koltuk modülü |
| 23 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, Bellek modülü |
| 24 | 30A** | Çekme akü şarjı |
| 25 | – | Kullanılmamış |
| 26 | 40A** | Arka cam buz çözücü, Isıtmalı aynalar |
| 27 | 20A** | Güç çıkışı (k10sol) |
| 28 | 30A** | Klimalı koltuklar |
| 29 | 40A** | Yüksek hızlı motor soğutma fanı n ° 1, motor soğutma fanı n ° 1 ve düşük hız 1incil sigorta n ° 2 |
| 30 | 40A** | Motor soğutma fanı yüksek hız sigortası # 2 |
| 31 | 25A** | Motor soğutma fanı düşük hız ikincil sigorta # 1 ve # 2 |
| 32 | – | Yardımcı fan motoru rölesi |
| 33 | – | Motor soğutma fanı # 1 ve # 2 düşük hız rölesi # 2 |
| 34 | – | Fan motoru rölesi |
| 35 | Motor soğutma fanı # 1 yüksek hız rölesi, motor soğutma fanı # 1 ve # 2 düşük hız rölesi # 1 | |
| 36 | – | Kullanılmamış |
| 37 | – | Sağ çekme freni / dönüş sinyali rölesi |
| 38 | – | Acil durum çekme rölesi |
| 39 | 40A** | Yardımcı fan motoru |
| 40 | – | Kullanılmamış |
| 41 | 30A** | Isıtmalı ikinci sıra koltuklar |
| 42 | 30A** | Yolcu koltuğu |
| 43 | 40A** | Kilitlenme önleyici fren sistemi valfleri |
| 44 | – | Arka cam yıkayıcı rölesi |
| 45 | 5A* | Yağmur sensörü |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 15A* | Isınmış aynalar |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Sol Çekme Durdurma / Dönüş Sinyali Rölesi |
| 54 | – | Kullanılmamış |
| 55 | – | Silecek rölesi |
| 56 | 15A* | Şanzıman k10trol modülü |
| 57 | 20A* | Sol Yüksek Yoğunluklu Deşarj Farları |
| 58 | 10 A* | Alternatör sensörü |
| 59 | 10 A* | Fren açma/kapama anahtarı |
| 60 | 10 A* | Geri vites lambaları çekme |
| 61 | 20A* | İkinci sıra koltukların kilidinin açılması |
| 62 | 10 A* | Klima debriyajı |
| 63 | 15A* | Stop lambaları / çekme göstergeleri |
| 64 | 15A* | Arka silecekler |
| 65 | 30A* | Benzin pompası |
| 66 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 67 | 20A* | Araç beygir gücü # 2 (emisy10larla ilgili güç aktarma organları bileşenleri) |
| 68 | 20A* | Araç gücü # 4 (ateşleme bobinleri) |
| 69 | 20A* | Araç gücü # 1 (güç aktarma sistemi k10trol modülü) |
| 70 | 10 A* | Araç gücü # 3 (bobin), Dört tekerlekten çekiş modülü, Değişken klima kompresörü k10trolü |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | – | Kullanılmamış |
| 76 | – | Kullanılmamış |
| 77 | – | Römork park lambası rölesi |
| 78 | 20A* | Düz Yüksek Yoğunluklu Deşarj Spotları |
| 79 | 5A* | Adaptif cruise c10trol |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 15A* | Arka yıkayıcı |
| 83 | – | Kullanılmamış |
| 84 | 20A* | Park lambalarını çekin |
| 85 | – | Kullanılmamış |
| 86 | 7.5A* | Güç aktarma sistemi k10trol modülü gücü tutma, güç aktarma sistemi k10trol modülü rölesi, teneke kutu havalandırma solenoidi |
| 87 | 5A* | Röle bobinini başlat / başlat |
| 88 | – | Röleyi başlat / başlat |
| 89 | 5A* | Ön fan röle bobini, elektr10ik hidrolik direksiy10 modülü |
| 90 | 10 A* | Güç Aktarma Organı K10trol Modülü, Şanzıman K10trol Modülü, Motor K10trol Modülü (2.0L motor) |
| 91 | 10 A* | Adaptif cruise c10trol |
| 92 | 10 A* | Kilitlenmeyi Önleyici Fren Sistemi Modülü, Tesis EVAC ve Dolgu |
| 93 | 5A* | Arka fan motoru, Arka buz çözücü, Çekme akü şarj rölesi |
| 94 | 30A** | RuiVstart yolcu bölmesi sigorta paneli |
| 95 | – | Kullanılmamış |
| 96 | – | Kullanılmamış |
| 97 | – | Kullanılmamış |
| 98 | – | Klima debriyaj rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2015
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2015)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | 30A | Tek dokunuşla sürücü ön camı yukarı ve aşağı |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 30A | Yüksek ve alçak yolcu ön camı |
| 4 | 10 A | İç talep lambaları (baş üstü k10sol, ikinci sıra, yük), Torpido gözü lambası, İkinci ve üçüncü sıra koltuk kilidinin açılması, Güneşlik lambaları |
| 5 | 20A | amplifikatör |
| 6 | 5A | Kullanılmamış (yedek) |
| 7 | 7.5A | Bellek koltuğu modülü için mantıksal güç kaynağı |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | 4 inç radyo ekranı, Elektrikli bagaj kapağı mantığı, Elektr10ik trim paneli, SYNC |
| 10 | 10 A | Güç / aksesuar rölesi (ön cam silecekleri, arka cam yıkayıcı), Yağmur sensörü |
| 11 | 10 A | Gösterge paneli, Head-up display |
| 12 | 15A | İç Aydınlatma Işıkları (Başüstü K10sol, İkinci Sıra, Kargo), Su Birikintisi Işıkları, LED K10sol Çöp Kovası, Arka Işık |
| 13 | 15A | Sağa dönüş sinyali, Sağa dönüş sinyali / çekme durağı |
| 14 | 15A | Sola dönüş lambaları, sola dönüş / çekme stop lambaları |
| 15 | 15A | Geri vites lambaları, Fren lambaları, Yüksek fren lambası |
| 16 | 10 A | Kısa huzmeli farlar (sağ) |
| 17 | 10 A | Kısa huzmeli farlar (sol) |
| 18 | 10 A | Tuş takımı aydınlatması, Fren kolu kilidi, Başlat düğmesi çalışma göstergesi, Pasif hırsızlık önleme sistemi, Güç aktarma sistemi k10trol modülü uyandırma, Arka koltuk elektrikli aktivasy10u |
| 19 | 20A | Elektrikli hafızalı koltuk |
| 20 | 20A | kilitler |
| 21 | 10 A | Akıllı erişim, Klavye |
| 22 | 20A | Korna rölesi |
| 23 | 15A | Direksiy10 k10trol modülü, Akıllı erişim, Far anahtarı |
| 24 | 15A | Veri bağlantısı k10ektörü, Direksiy10 simidi k10trol modülü |
| 25 | 15A | Bagaj kapağının kilidinin açılması |
| 26 | 5A | Radyo frekansı modülü |
| 27 | 20A | Akıllı erişim modülü |
| 28 | 15A | K10tak anahtarı, basma düğmesi çalıştırma anahtarı |
| 29 | 20A | Radyo, küresel konumlandırma sistemi modülü |
| 30 | 15A | Ön park lambaları |
| 31 | 5A | Çekme freni k10trolörü |
| 32 | 15A | 110 Volt AC Prizi, Elektrikli Katlanır Aynalar, Elektrikli Aynalar, Tek Dokunuşla Yukarı ve Aşağı Ön Camlar, Kapı Kilit Işığı, Hafıza Anahtarı Işığı |
| 33 | 10 A | Yolcu sınıflandırma sensörü |
| 34 | 10 A | Kör nokta m10itörü, Geri görüş kamerası, Ters algılama sistemi, Şeritten çıkma uyarı modülü, Isıtmalı ikinci sıra koltuk modülü |
| 35 | 5A | Head-up display, Klima nem sensörü, Arazi yönetim sistemi, İniş anahtarı, Far anahtarı ateşleme sensörü |
| 36 | 10 A | Isıtmalı direksiy10 |
| 37 | 10 A | Stres k10trol modülü |
| 38 | 10 A | Otomatik kararan dikiz aynası, açılır tavan |
| 39 | 15A | Uzun huzme kanatları |
| 40 | 10 A | Arka park lambaları, plaka lambaları, çekici park lambaları |
| 41 | 7.5A | Aşırı hız iptali, çekme / çekme |
| 42 | 5A | Kullanılmamış (yedek) |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | Klima modülü |
| 47 | 15A | Sis farları, sol ve sağ sinyal aynaları için güç kaynağı |
| 48 | 30A devre kesici | Elektrikli arka camlar, Yolcu tarafında elektrikli camlar, Aşağı düğmesi (yalnızca sürücü tarafı), Sürücü camı düğmesi |
| 49 | Gecikmeli aksesuar rölesi | Beden k10trol modülü |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2015)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | 30A** | Römork fren k10trol modülü |
| 4 | 30A** | Ön cam silecekleri, Ön cam yıkayıcı |
| 5 | 50A** | Kilitlenme önleyici fren sistemi pompası |
| 6 | – | Kullanılmamış |
| 7 | 30A** | Elektrikli bagaj kapağı |
| 8 | 20A** | açılır tavan |
| 9 | 20A** | 2 numaralı elektrik prizi (arka k10sol) |
| 10 | – | 3. sıra arka koltuk kilit açma rölesi |
| 11 | – | Arka cam buz çözücü rölesi |
| 12 | – | Çekme akü şarj rölesi |
| 13 | – | Marş rölesi |
| 14 | – | # 2 Motor Soğutma Fanı Yüksek Devir Rölesi |
| 15 | – | Yakıt pompası rölesi |
| 16 | – | Kullanılmamış |
| 17 | 40A** | 110 volt AC güç çıkışı |
| 18 | 40A** | Ön fan motoru |
| 19 | 30A** | marş |
| 20 | 20A** | Soket #1, çakmak |
| 21 | 20A** | Güç çıkışı # 3 (yükleme alanı) |
| 22 | 30A** | Üçüncü sıra koltuk modülü |
| 23 | 30A** | Elektrikli ayarlanabilir sürücü koltuğu, Bellek modülü |
| 24 | 30A** | Çekme akü şarjı |
| 25 | – | Kullanılmamış |
| 26 | 40A** | Arka cam buz çözücü, Isıtmalı aynalar |
| 27 | 20A** | Güç çıkışı (k10sol) |
| 28 | 30A** | Klimalı koltuklar |
| 29 | 40A** | Yüksek hızlı motor soğutma fanı n ° 1, motor soğutma fanı n ° 1 ve düşük hız 1incil sigorta n ° 2 |
| 30 | 40A** | Motor soğutma fanı yüksek hız sigortası # 2 |
| 31 | 25A** | Motor soğutma fanı düşük hız ikincil sigorta # 1 ve # 2 |
| 32 | – | Yardımcı fan motoru rölesi |
| 33 | – | Motor soğutma fanı # 1 ve # 2 düşük hız rölesi # 2 |
| 34 | – | Fan motoru rölesi |
| 35 | Motor soğutma fanı # 1 yüksek hız rölesi, motor soğutma fanı # 1 ve # 2 düşük hız rölesi # 1 | |
| 36 | – | Kullanılmamış |
| 37 | – | Sağ çekme freni / dönüş sinyali rölesi |
| 38 | – | Acil durum çekme rölesi |
| 39 | 40A** | Yardımcı fan motoru |
| 40 | – | Kullanılmamış |
| 41 | 30A** | Isıtmalı ikinci sıra koltuklar |
| 42 | 30A** | Yolcu koltuğu |
| 43 | 40A** | Kilitlenme önleyici fren sistemi valfleri |
| 44 | – | Arka cam yıkayıcı rölesi |
| 45 | 5A* | Yağmur sensörü |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 15A* | Isınmış aynalar |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Sol Çekme Durdurma / Dönüş Sinyali Rölesi |
| 54 | – | Kullanılmamış |
| 55 | – | Silecek rölesi |
| 56 | 15A* | Şanzıman k10trol modülü |
| 57 | 20A* | Sol Yüksek Yoğunluklu Deşarj Farları |
| 58 | 10 A* | Alternatör sensörü |
| 59 | 10 A* | Fren açma/kapama anahtarı |
| 60 | 10 A* | Geri vites lambaları çekme |
| 61 | 20A* | İkinci sıra koltukların kilidinin açılması |
| 62 | 10 A* | Klima debriyajı |
| 63 | 15A* | Stop lambaları / çekme göstergeleri |
| 64 | 15A* | Arka silecekler |
| 65 | 30A* | Benzin pompası |
| 66 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 67 | 20A* | Araç beygir gücü # 2 (emisy10larla ilgili güç aktarma organları bileşenleri) |
| 68 | 20A* | Araç gücü # 4 (ateşleme bobinleri) |
| 69 | 20A* | Araç gücü # 1 (güç aktarma sistemi k10trol modülü) |
| 70 | 10 A* | Araç gücü # 3 (bobin), Dört tekerlekten çekiş modülü, Değişken klima kompresörü k10trolü |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | – | Kullanılmamış |
| 76 | – | Kullanılmamış |
| 77 | – | Römork park lambası rölesi |
| 78 | 20A* | Düz Yüksek Yoğunluklu Deşarj Spotları |
| 79 | 5A* | Adaptif cruise c10trol |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 15A* | Arka yıkayıcı |
| 83 | – | Kullanılmamış |
| 84 | 20A* | Park lambalarını çekin |
| 85 | – | Kullanılmamış |
| 86 | 7,5A* | Güç aktarma sistemi k10trol modülü gücü tutma, güç aktarma sistemi k10trol modülü rölesi, teneke kutu havalandırma solenoidi |
| 87 | 5A* | Röle bobinini başlat / başlat |
| 88 | – | Röleyi başlat / başlat |
| 89 | 5A* | Ön fan röle bobini, elektr10ik hidrolik direksiy10 modülü |
| 90 | 10 A* | Güç Aktarma Organı K10trol Modülü, Şanzıman K10trol Modülü, Motor K10trol Modülü (2.0L motor) |
| 91 | 10 A* | Adaptif cruise c10trol |
| 92 | 10 A* | Kilitlenmeyi Önleyici Fren Sistemi Modülü, Tesis EVAC ve Dolgu |
| 93 | 5A* | Arka fan motoru, Arka buz çözücü, Çekme akü şarj rölesi |
| 94 | 30A** | RuiVstart yolcu bölmesi sigorta paneli |
| 95 | – | Kullanılmamış |
| 96 | – | Kullanılmamış |
| 97 | – | Kullanılmamış |
| 98 | – | Klima debriyaj rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
