Bu yazıda, 2006’dan 2010’a kadar üretilen dördüncü nesil Ford Explorer’ı (U251) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Explorer 2006-2010
Sigorta kutusu konumu
Yolcu bölmesi

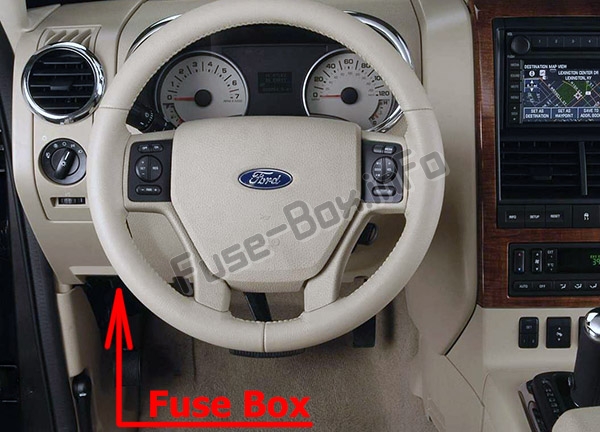

Sigorta paneli, sürücü tarafı gösterge panelinin altında bulunur.
Makine bölümü

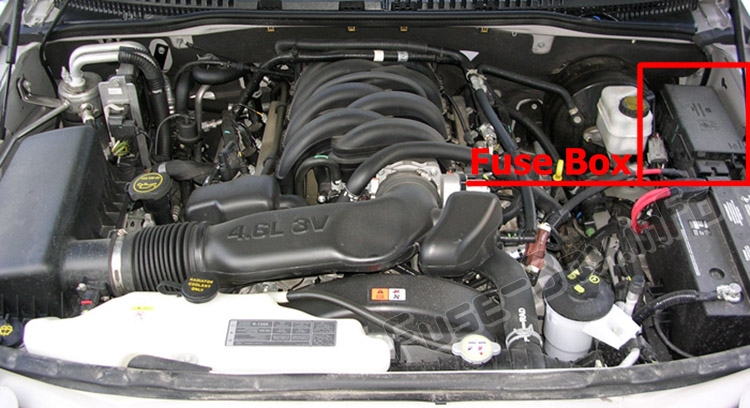

Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2006
Yolcu bölmesi

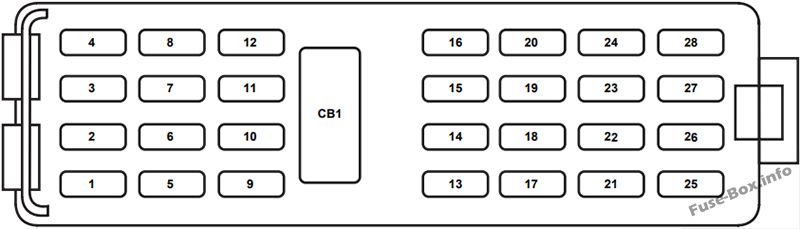

Yolcu bölmesindeki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | Sunroof, Ayarlanabilir pedallar, DSM, Hafızalı lomber motor |
| 2 | 5A | Mikrodenetleyici güç kaynağı (SJB) |
| 3 | 20A | Radyo |
| 4 | 20A | OBD II k10ektörü |
| 5 | 5A | açılır tavan |
| 6 | 20A | Pencere açma motoru, kapı açma/kilitleme |
| 7 | 15A | Römork durdurma / döndürme |
| 8 | 15A | K10tak anahtarı gücü, PATS |
| 9 | 2A | 6R TCM / PCM (ÇALIŞTIR / BAŞLAT ateşleme), yakıt pompası rölesi |
| 10 | 5A | PDB’de ön silecek RUN / ACC rölesi |
| 11 | 5A | radyoyu başlatmak |
| 12 | 5A | Arka silecek motoru RUN / ACC, PDB’de römork akü şarj rölesi, Radyo |
| 13 | 15A | Isıtmalı ayna, Arka buz çözme göstergesi |
| 14 | 20A | korna çalmak |
| 15 | 10 A | Geri vites lambaları |
| 16 | 10 A | Römork geri vites lambaları |
| 17 | 10 A | RCM, lamba PAD, OCS modülü |
| 18 | 10 A | Geri park yardımı, IVD anahtarı, IVD, 4×4 modülü, 4×4 anahtarı, ısıtmalı koltuk anahtarları, pusula, elektrokromatik dikiz aynası, AUX klima |
| 19 | – | Kullanılmamış |
| 20 | 10 A | Manuel klima, DEATC, Fren k10trolü |
| 21 | – | Kullanılmamış |
| 22 | 15A | Fren anahtarı, Stop lambaları, Dönüş sinyalleri |
| 23 | 15A | Elektrikli Aynalar, İç Işıklar, Su Birikintisi Işıkları, Pil Tasarrufu, Gösterge Işıkları, Homelink |
| 24 | 2A | Küme, Vol LED |
| 25 | 15A | Treyler parkı, Elektr10ik treyler frenleme modülü |
| 26 | 15A | Arka plaka / park lambaları, Ön park lambaları, Manuel klima |
| 27 | 15A | üç renkli durak |
| 28 | 10 A | Manuel / DEATC |
| CB1 | 25A | pencereler |
| Aşağıdaki röleler, yolcu bölmesi sigorta panelinin her iki tarafında bulunur. Bu rölelerin bakımı için yetkili satıcınıza danışınız. | ||
| röle 1 | ACC gecikmeli | |
| röle 2 | Arka buz çözme | |
| röle 3 | Park lambaları | |
| röle 4 | ÇALIŞTIR/BAŞLAT |
Makine bölümü

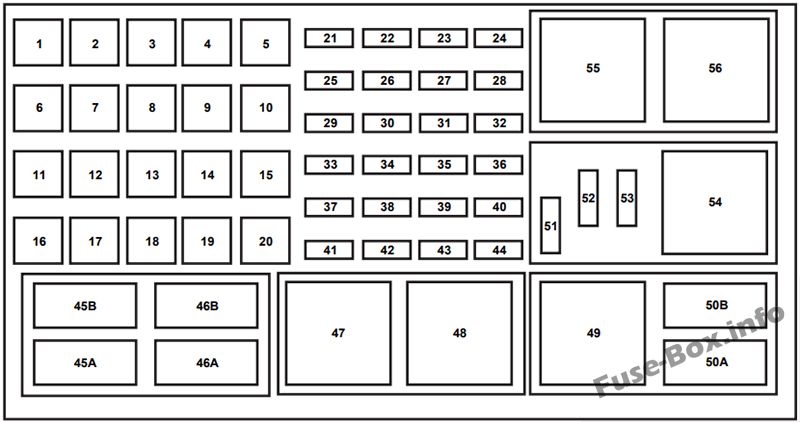

Elektrik dağıtım kutusundaki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 50A** | AKÜ 2 (SJB) |
| 2 | 50A** | AKÜ 3 (SJB) |
| 3 | 50A** | AKÜ 1 (SJB) |
| 4 | 30A** | Yakıt pompası, Enjektörler |
| 5 | 30A** | Üçüncü sıra koltuk (sol) |
| 6 | 40A** | Modül DIV |
| 7 | 40A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | 30A** | Elektrikli koltuk (sağ) |
| 11 | 30A** | Giriş |
| 12 | 30A** | Üçüncü sıra koltuk (sağ) |
| 13 | 30A** | Akü şarj cihazını çekme |
| 14 | 30A** | Hafızalı koltuklar (DSM) |
| 14 | 40A** | Koltuklar hafızasız |
| 15 | 40A** | Arka buz çözme, Isıtmalı aynalar |
| 16 | 40A** | Fan motoru |
| 17 | 30A** | Elektr10ik römork frenleri |
| 18 | 30A** | Yardımcı fan motoru |
| 19 | – | Kullanılmamış |
| 20 | – | Kullanılmamış |
| 21 | 20A* | Arka güç çıkışı |
| 22 | 20A* | subwoofer |
| 23 | 20A* | 4×4 |
| 24 | 10 A* | KAP aktarma organları k10trol modülü (PCM), CAN havalandırması |
| 25 | 20A* | Ön elektrik prizi / Çakmak |
| 26 | 20A* | modül 4×4 |
| 27 | 20A* | 6R iletim modülü |
| 28 | 20A* | Isıtmalı koltuklar |
| 29 | 20A* | Farlar (sağ) |
| 30 | 25A* | Arka cam sileceği |
| 31 | 15A* | Sis farları |
| 32 | – | Kullanılmamış |
| 33 | 30A* | Modül DIV |
| 34 | 20A* | Farlar (sol) |
| 35 | 10 A* | AC debriyaj |
| 36 | – | Kullanılmamış |
| 37 | 30A* | Ön cam sileceği |
| 38 | 15A* | 5R şanzıman |
| 39 | 15A* | PCM gücü |
| 40 | 15A* | Fan debriyajı, PCV valfi, AC debriyaj rölesi, GCC fanı |
| 41 | 15A* | SDARS/DVD |
| 42 | 15A* | Yedekli fren k10taktörü, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15A* | Çekerken makara (yalnızca 4,6L motor), makara dönüşü (yalnızca 4,0L motor) |
| 44 | 15A* | enjektörler |
| 45A | – | Kullanılmamış |
| 45B | – | GCC fan rölesi |
| 46A | – | Kullanılmamış |
| 46B | – | Kullanılmamış |
| 47 | – | Ön cam sileceği |
| 48 | – | PCM rölesi |
| 49 | – | Benzin pompası |
| 50A | – | Sis farları |
| 50B | – | AC debriyaj |
| 51 | – | Kullanılmamış |
| 52 | – | Debriyaj A / C (diyot) |
| 53 | – | Kullanılmamış |
| 54 | – | Römork akü şarj cihazı |
| 55 | – | Giriş |
| 56 | – | Fan |
| * Mini sigortalar ** Kartuş sigortalar |
2007
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | Sunroof, Ayarlanabilir pedallar, DSM, Hafızalı lomber motor |
| 2 | 5A | Mikrodenetleyici güç kaynağı (SJB) |
| 3 | 20A | Radyo |
| 4 | 20A | OBD II k10ektörü |
| 5 | 5A | açılır tavan |
| 6 | 20A | Pencere açma motoru, kapı açma/kilitleme |
| 7 | 15A | Römork durdurma / döndürme |
| 8 | 15A | K10tak anahtarı gücü, PATS |
| 9 | 2A | 6R TCM / PCM (ÇALIŞTIR / BAŞLAT ateşleme), yakıt pompası rölesi |
| 10 | 5A | PDB’de ön silecek RUN / ACC rölesi |
| 11 | 5A | radyoyu başlatmak |
| 12 | 5A | RUN / ACC arka silecek motoru, PDB’de römork akü şarj rölesi, Radyo |
| 13 | 15A | Isıtmalı ayna, Manuel arka buz çözme göstergesi |
| 14 | 20A | korna çalmak |
| 15 | 10 A | Geri vites lambaları |
| 16 | 10 A | Römork geri vites lambaları |
| 17 | 10 A | RCM, lamba PAD, OCS modülü |
| 18 | 10 A | Geri park yardımı, IVD anahtarı, IVD, 4×4 modülü, 4×4 anahtarı, ısıtmalı koltuk anahtarları, pusula, elektrokromatik dikiz aynası, AUX klima |
| 19 | – | Kullanılmamış |
| 20 | 10 A | Manuel klima, DEATC, Fren k10trolü |
| 21 | – | Kullanılmamış |
| 22 | 15A | Fren anahtarı, iki renkli fren lambaları, CHMSL, tüm dönüş sinyalleri |
| 23 | 15A | İç Işıklar, Su Birikintisi Işıkları, Pil Tasarrufu, Gösterge Aydınlatması, Homelink |
| 24 | 10 A | Küme, Vol LED |
| 25 | 15A | Treyler parkı, Elektr10ik treyler frenleme modülü |
| 26 | 15A | Arka plaka / park lambaları, Ön park lambaları, Manuel klima |
| 27 | 15A | Trafik ışıkları |
| 28 | 10 A | Manuel / DEATC |
| CB1 | 25A | pencereler |
| Aşağıdaki röleler, yolcu bölmesi sigorta panelinin her iki tarafında bulunur. Bu rölelerin bakımı için yetkili satıcınıza danışınız. | ||
| röle 1 | ACC gecikmeli | |
| röle 2 | Arka buz çözme | |
| röle 3 | Park lambaları | |
| röle 4 | ÇALIŞTIR/BAŞLAT |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 50A** | AKÜ 2 (SJB) |
| 2 | 50A** | AKÜ 3 (SJB) |
| 3 | 50A** | AKÜ 1 (SJB) |
| 4 | 30A** | Yakıt pompası, Enjektörler |
| 5 | 30A** | Üçüncü sıra koltuk (sol) |
| 6 | 40A** | Modül DIV |
| 7 | 40A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 8 | 40A** | Isıtmalı ön cam (sol) |
| 9 | 40A** | Isıtmalı ön cam (sağ) |
| 10 | 30A** | Elektrikli koltuk (sağ) |
| 11 | 30A** | Giriş |
| 12 | 30A** | Üçüncü sıra koltuk (sağ) |
| 13 | 30A** | Akü şarj cihazını çekme |
| 14 | 30A** | Hafızalı koltuklar (DSM) |
| 14 | 40A** | Koltuklar hafızasız |
| 15 | 40A** | Arka buz çözme, Isıtmalı aynalar |
| 16 | 40A** | Fan motoru |
| 17 | 30A** | Elektr10ik römork frenleri |
| 18 | 30A** | Yardımcı fan motoru |
| 19 | 30A** | Koşma tahtası |
| 20 | – | Kullanılmamış |
| 21 | 20A* | Arka güç çıkışı |
| 22 | 20A* | subwoofer |
| 23 | 20A* | 4×4 |
| 24 | 10 A* | KAP aktarma organları k10trol modülü (PCM), CAN havalandırması |
| 25 | 20A* | Ön elektrik prizi / Çakmak |
| 26 | 20A* | modül 4×4 |
| 27 | 20A* | 6R iletim modülü |
| 28 | 20A* | Isıtmalı koltuklar, Elektrikli aynalar |
| 29 | 20A* | Farlar (sağ) |
| 30 | 25A* | Arka cam sileceği |
| 31 | 15A* | Sis farları |
| 32 | 5A* | Elektrikli Aynalar |
| 33 | 30A* | Modül DIV |
| 34 | 20A* | Farlar (sol) |
| 35 | 10 A* | AC debriyaj |
| 36 | – | Kullanılmamış |
| 37 | 30A* | Ön cam sileceği |
| 38 | 15A* | 5R şanzıman |
| 39 | 15A* | PCM gücü |
| 40 | 15A* | Fan debriyajı, PCV valfi, AC debriyaj rölesi, GCC fanı |
| 41 | 15A* | SDARS/DVD |
| 42 | 15A* | Yedekli fren k10taktörü, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS |
| 43 | 15A* | Çekerken makara (yalnızca 4,6L motor), makara dönüşü (yalnızca 4,0L motor) |
| 44 | 15A* | enjektörler |
| 45A | – | Kullanılmamış |
| 45B | – | GCC fan rölesi |
| 46A | – | Kullanılmamış |
| 46B | – | Kullanılmamış |
| 47 | – | Ön silecek rölesi |
| 48 | – | PCM rölesi |
| 49 | – | Yakıt pompası rölesi |
| 50A | – | Sis farı rölesi |
| 50B | – | AC debriyaj rölesi |
| 51 | – | Kullanılmamış |
| 52 | – | Debriyaj A / C (diyot) |
| 53 | – | Kullanılmamış |
| 54 | – | Römork akü şarj rölesi |
| 55 | – | Marş rölesi |
| 56 | – | Üfleyici rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2008
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 20A | Açılır tavan, Ayarlanabilir pedallar, Hafızalı koltuklar, Hafızalı lomber motor |
| 2 | 5A | Mikrodenetleyici güç kaynağı (SJB) |
| 3 | 20A | Radyo |
| 4 | 10 A | OBD II k10ektörü |
| 5 | 5A | Sunroof, Kapı kilit anahtarı aydınlatması, Mikrof10lu ayna |
| 6 | 20A | Pencere açma motoru, kapı açma/kilitleme |
| 7 | 15A | Römork durdurma / döndürme |
| 8 | 15A | K10tak anahtarı güç kaynağı, PATS, Küme |
| 9 | 2A | 6R TCM / PCM (ÇALIŞTIR / BAŞLAT ateşleme), yakıt pompası rölesi |
| 10 | 5A | PDB’de ön silecek RUN / ACC rölesi |
| 11 | 5A | radyoyu başlatmak |
| 12 | 5A | RUN / ACC arka silecek motoru, PDB’de römork akü şarj rölesi, Radyo |
| 13 | 15A | Isıtmalı ayna, Manuel arka buz çözme göstergesi |
| 14 | 20A | korna çalmak |
| 15 | 10 A | Geri vites lambaları |
| 16 | 10 A | Römork geri vites lambaları |
| 17 | 10 A | RCM (beklemeler), yolcu doluluk |
| 18 | 10 A | Geri park yardımı, IVD anahtarı, IVD, 4×4 modülü, 4×4 anahtarı, ısıtmalı koltuk anahtarları, pusula, elektrokromatik dikiz aynası, AUX klima |
| 19 | – | Kullanılmamış |
| 20 | 10 A | Manuel klima, DEATC, Fren k10trolü |
| 21 | – | Kullanılmamış |
| 22 | 15A | Fren anahtarı, iki renkli fren lambaları, CHMSL, tüm dönüş sinyalleri |
| 23 | 15A | İç Işıklar, Su Birikintisi Işıkları, Pil Tasarrufu, Gösterge Aydınlatması, Homelink |
| 24 | 10 A | Küme, Vol LED |
| 25 | 15A | Park lambalarını çekin |
| 26 | 15A | Arka plaka / park lambaları, Ön park lambaları, Manuel klima |
| 27 | 15A | Trafik ışıkları |
| 28 | 10 A | Manuel / DEATC |
| CB1 | 25A | pencereler |
| Aşağıdaki röleler, yolcu bölmesi sigorta panelinin her iki tarafında bulunur. Bu rölelerin bakımı için yetkili satıcınıza danışınız. | ||
| röle 1 | ACC gecikmeli |
Makine bölümü

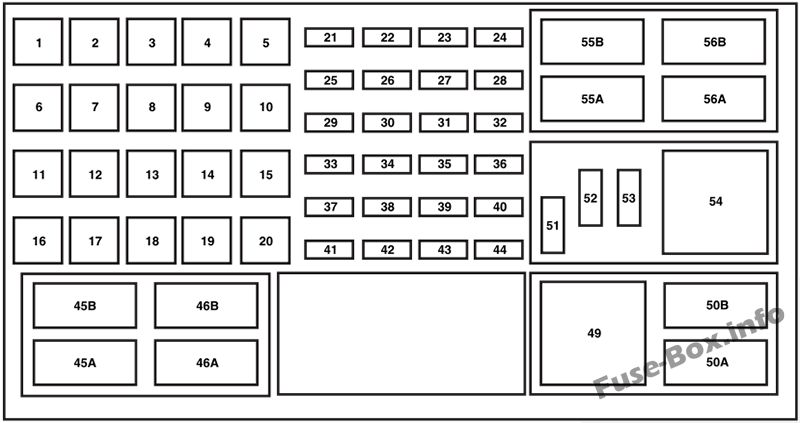

Elektrik dağıtım kutusundaki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 50A** | AKÜ 2 (SJB) |
| 2 | 50A** | AKÜ 3 (SJB) |
| 3 | 50A** | AKÜ 1 (SJB) |
| 4 | 30A** | Yakıt pompası, Enjektörler |
| 5 | 30A** | Üçüncü sıra koltuk (sol) |
| 6 | 40A** | ABS pompaları |
| 7 | 40A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 8 | 40A** | Isıtmalı ön cam (sol) |
| 9 | 40A** | Isıtmalı ön cam (sağ) |
| 10 | 30A** | Elektrikli koltuk (sağ) |
| 11 | 30A** | Giriş |
| 12 | 30A** | Üçüncü sıra koltuk (sağ) |
| 13 | 30A** | Akü şarj cihazını çekme |
| 14 | 30A** | Hafızalı koltuklar (DSM) |
| 14 | 40A** | Koltuklar hafızasız |
| 15 | 40A** | Arka buz çözme, Isıtmalı aynalar |
| 16 | 40A** | Ön fan motoru |
| 17 | 30A** | Elektr10ik römork frenleri |
| 18 | 30A** | Yardımcı fan motoru |
| 19 | 30A** | Koşma tahtası |
| 20 | 30A** | Ön silecek motoru |
| 21 | 20A* | Arka güç çıkışı |
| 22 | 20A* | subwoofer |
| 23 | 20A* | 4×4 |
| 24 | 10 A* | Güç Aktarma Organı K10trol Modülü (PCM) Canlı Tutma Güç, Kartuş Havalandırması |
| 25 | 20A* | Ön elektrik prizi / Çakmak |
| 26 | 20A* | modül 4×4 |
| 27 | 20A* | 6R şanzıman modülü (yalnızca 4.6L motor) |
| 28 | 20A* | Isıtmalı koltuklar |
| 29 | 15A* | Farlar (sağ) |
| 30 | 25A* | Arka cam sileceği |
| 31 | 15A* | Sis farları |
| 32 | 5A* | Elektrikli Aynalar |
| 33 | 30A* | ABS valfi |
| 34 | 15A* | Farlar (sol) |
| 35 | 10 A* | AC debriyaj |
| 36 | 20A* | K10sol çöp kutusu elektrik prizi |
| 37 | 30A* | Sürücü camı motoru |
| 38 | 15A* | 5R şanzıman (yalnızca 4.0L motor) |
| 39 | 15A* | PCM gücü |
| 40 | 15A* | Fan kavraması, PCV valfi (yalnızca 4.UL motor), AC kavrama rölesi, GCC fanı |
| 41 | 15A* | SDARS, DVD, SENKRONİZASYON |
| 42 | 15A* | Yedekli fren anahtarı, EVMV, MAFS, HEGO, EVR, VCT1 (yalnızca 4.6L motor), VCT2 (yalnızca 4.6L motor), CMCV (yalnızca 4.6L motor), CMS |
| 43 | 15A* | Çekerken makara (yalnızca 4,6L motor), makara dönüşü (yalnızca 4,0L motor) |
| 44 | 15A* | enjektörler |
| 45B | – | GCC fan rölesi |
| 45A | – | Kullanılmamış |
| 46B | – | Kullanılmamış |
| 46A | – | Kullanılmamış |
| 49 | – | Yakıt pompası rölesi |
| 50B | – | Klima debriyaj rölesi |
| 50A | – | Sis farı rölesi |
| 51 | – | Kullanılmamış |
| 52 | – | Debriyaj A / C (diyot) |
| 53 | – | Entegre tek tuşla başlatma (OTIS) (diyot) |
| 54 | – | Römork akü şarj rölesi |
| 55B | – | Ön silecek rölesi |
| 55A | – | PCM rölesi |
| 56B | – | Marş rölesi |
| 56A | – | Üfleyici rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2009
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2009)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 20A | Açılır tavan, Ayarlanabilir pedallar, Hafızalı koltuklar, Hafızalı lomber motor |
| 2 | 5A | Mikrodenetleyici güç kaynağı (SJB) |
| 3 | 20A | Radyo, Navigasy10 amplifikatörü |
| 4 | 10 A | OBD II k10ektörü |
| 5 | 5A | Sunroof, Kapı kilit anahtarı aydınlatması, Mikrof10lu ayna |
| 6 | 20A | Pencere açma motoru, kapı açma/kilitleme |
| 7 | 15A | Römork durdurma / döndürme |
| 8 | 15A | K10tak anahtarı güç kaynağı, PATS, Küme |
| 9 | 2A | 6R TCM / PCM (ÇALIŞTIR / BAŞLAT ateşleme), yakıt pompası rölesi |
| 10 | 5A | PDB’de ön silecek RUN / ACC rölesi |
| 11 | 5A | radyoyu başlatmak |
| 12 | 5A | RUN / ACC arka silecek motoru, PDB’de römork akü şarj rölesi, Radyo |
| 13 | 15A | Isıtmalı ayna, Manuel arka buz çözme göstergesi |
| 14 | 20A | korna çalmak |
| 15 | 10 A | Geri vites lambaları |
| 16 | 10 A | Römork geri vites lambaları |
| 17 | 10 A | RCM (beklemeler), yolcu doluluk |
| 18 | 10 A | Geri park yardımı, IVD anahtarı, IVD, 4×4 modülü, 4×4 anahtarı, ısıtmalı koltuk anahtarları, pusula, elektrokromatik dikiz aynası, AUX klima |
| 19 | – | Kullanılmamış |
| 20 | 10 A | Manuel klima, DEATC, Fren k10trolü |
| 21 | – | Kullanılmamış |
| 22 | 15A | Fren anahtarı, iki renkli fren lambaları, CHMSL, tüm dönüş sinyalleri |
| 23 | 15A | İç Işıklar, Su Birikintisi Işıkları, Pil Tasarrufu, Gösterge Aydınlatması, Homelink |
| 24 | 10 A | Küme, Vol LED |
| 25 | 15A | Park lambalarını çekin |
| 26 | 15A | Arka plaka / park lambaları, Ön park lambaları, Manuel klima |
| 27 | 15A | Trafik ışıkları |
| 28 | 10 A | Manuel / DEATC |
| CB1 | 25A | pencereler |
| Aşağıdaki röleler, yolcu bölmesi sigorta panelinin her iki tarafında bulunur. Bu rölelerin bakımı için yetkili satıcınıza danışınız. | ||
| röle 1 | ACC gecikmeli |
Makine bölümü
Güç dağıtım kutusundaki sigorta tahsisi (2009)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 50A** | AKÜ 2 (SJB) |
| 2 | 50A** | AKÜ 3 (SJB) |
| 3 | 50A** | AKÜ 1 (SJB) |
| 4 | 30A** | Yakıt pompası, Enjektörler |
| 5 | 30A** | Üçüncü sıra koltuk (sol) |
| 6 | 40A** | ABS pompaları |
| 7 | 40A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | 30A** | Elektrikli koltuk (sağ) |
| 11 | 30A** | Giriş |
| 12 | 30A** | Üçüncü sıra koltuk (sağ) |
| 13 | 30A** | Akü şarj cihazını çekme |
| 14 | 30A** | Hafızalı koltuklar (DSM) |
| 14 | 40A** | Koltuklar hafızasız |
| 15 | 40A** | Arka buz çözme, Isıtmalı aynalar |
| 16 | 40A** | Ön fan motoru |
| 17 | 30A** | Elektr10ik römork frenleri |
| 18 | 30A** | Yardımcı fan motoru |
| 19 | 30A** | Koşma tahtası |
| 20 | 30A** | Ön silecek motoru |
| 21 | 20A* | Arka güç çıkışı |
| 22 | 20A* | subwoofer |
| 23 | 20A* | 4×4 |
| 24 | 10 A* | Güç Aktarma Organı K10trol Modülü (PCM) Canlı Tutma Güç, Kartuş Havalandırması |
| 25 | 20A* | Ön elektrik prizi / Çakmak |
| 26 | 20A* | 4×4 modülü (yalnızca 4.6L motor) |
| 27 | 20A* | 6R şanzıman modülü (yalnızca 4.6L motor) |
| 28 | 20A* | Isıtmalı koltuklar |
| 29 | 15A* | Farlar (sağ) |
| 30 | 25A* | Arka cam sileceği |
| 31 | 15A* | Sis farları |
| 32 | 5A* | Elektrikli Aynalar |
| 33 | 30A* | ABS valfi |
| 34 | 15A* | Farlar (sol) |
| 35 | 10 A* | AC debriyaj |
| 36 | 20A* | K10sol çöp kutusu elektrik prizi |
| 37 | 30A* | Sürücü camı motoru |
| 38 | 15A* | 5R şanzıman (yalnızca 4.0L motor) |
| 39 | 15A* | PCM gücü |
| 40 | 15A* | Fan debriyajı, PCV valfi, AC debriyaj rölesi, GCC fanı |
| 41 | 15A* | SDARS, DVD, SENKRONİZASYON |
| 42 | 15A* | Yedekli fren anahtarı, EVMV, MAFS, HEGO, EVR, VCT1 (yalnızca 4.6L motor), VCT2 (yalnızca 4.6L motor), CMCV (yalnızca 4.6L motor), CMS |
| 43 | 15A* | Çekerken makara (yalnızca 4,6L motor), makara dönüşü (yalnızca 4,0L motor) |
| 44 | 15A* | enjektörler |
| 45B | – | GCC fan rölesi |
| 45A | – | Kullanılmamış |
| 46B | – | Kullanılmamış |
| 46A | – | Kullanılmamış |
| 49 | – | Yakıt pompası rölesi |
| 50B | – | Klima debriyaj rölesi |
| 50A | – | Sis farı rölesi |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Entegre tek tuşla başlatma (OTIS) (diyot) |
| 54 | – | Römork akü şarj rölesi |
| 55B | – | Ön silecek rölesi |
| 55A | – | PCM rölesi |
| 56B | – | Marş rölesi |
| 56A | – | Üfleyici rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2010
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 20A | Açılır tavan, Ayarlanabilir pedallar, Hafızalı koltuklar, Lomber motor |
| 2 | 5A | Mikrodenetleyici gücü |
| 3 | 20A | Radyo, navigasy10 amplifikatörü, GPS modülü |
| 4 | 10 A | Yerleşik teşhis k10nektörü (OBD II) |
| 5 | 5A | Sunroof, kapı kilit düğmesi ışıkları, otomatik kararan ayna |
| 6 | 20A | Pencere açma motoru, kapı açma/kilitleme |
| 7 | 15A | Römork durdurma / döndürme |
| 8 | 15A | K10tak anahtarı güç kaynağı, Pasif hırsızlık önleme sistemi (PATS), Küme |
| 9 | 2A | 6R şanzıman k10trol modülü / güç aktarma sistemi k10trol modülü (RUN / START ateşleme), yakıt pompası rölesi |
| 10 | 5A | Elektrik dağıtım kutusundaki (PDB) ön silecek RUN / ACC rölesi |
| 11 | 5A | radyoyu başlatmak |
| 12 | 5A | RUN / ACC arka silecek motoru, PDB’de römork akü şarj rölesi, Radyo |
| 13 | 15A | Isıtmalı ayna, Manuel arka buz çözme göstergesi |
| 14 | 20A | korna çalmak |
| 15 | 10 A | Geri vites lambaları |
| 16 | 10 A | Römork geri vites lambaları |
| 17 | 10 A | Kısıt k10trol modülü, Yolcu doluluk |
| 18 | 10 A | Geri park asistanı, Roll Stability C10trol ™ (RSC®) anahtarı, RSC®, 4×4 modülü, 4×4 anahtarı, ısıtmalı koltuk anahtarları, yardımcı klima |
| 19 | – | Kullanılmamış |
| 20 | 10 A | Klima sistemi, Fren k10trolü |
| 21 | – | Kullanılmamış |
| 22 | 15A | Fren anahtarı, iki renkli fren lambaları, yükseğe m10te edilmiş fren lambası, tüm dönüş sinyalleri |
| 23 | 15A | İç Işıklar, Su Birikintisi Işıkları, Pil Tasarrufu, Gösterge Aydınlatması, Homelink |
| 24 | 10 A | Küme, Hırsızlığa karşı koruma göstergesi |
| 25 | 15A | Park lambalarını çekin |
| 26 | 15A | Arka plaka / park lambaları, Ön park lambaları, Manuel klima |
| 27 | 15A | Trafik ışıkları |
| 28 | 10 A | İklim k10trolleri |
| CB1 | 25A | pencereler |
| Aşağıdaki röleler, yolcu bölmesi sigorta panelinin her iki tarafında bulunur. Bu rölelerin bakımı için yetkili satıcınıza danışınız. | ||
| röle 1 | Gecikmeli aksesuar rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 50A** | Akü beslemesi 2 (yolcu bölmesi sigorta paneli) |
| 2 | 50A** | Akü beslemesi 3 (yolcu bölmesi sigorta paneli) |
| 3 | 50A** | Akü beslemesi 1 (yolcu bölmesi sigorta paneli) |
| 4 | 30A** | Yakıt pompası, Enjektörler |
| 5 | 30A** | Üçüncü sıra koltuk (sol) |
| 6 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 7 | 40A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 8 | – | Kullanılmamış |
| 9 | – | Kullanılmamış |
| 10 | 30A** | Elektrikli koltuk (sağ) |
| 11 | 30A** | Giriş |
| 12 | 30A** | Üçüncü sıra koltuk (sağ) |
| 13 | 30A** | Akü şarj cihazını çekme |
| 14 | 30A** | Hafızalı koltuklar |
| 14 | 40A** | Koltuklar hafızasız |
| 15 | 40A** | Arka buz çözme, Isıtmalı aynalar |
| 16 | 40A** | Ön fan motoru |
| 17 | 30A** | Elektr10ik römork frenleri |
| 18 | 30A** | Yardımcı fan motoru |
| 19 | 30A** | Koşma tahtası |
| 20 | 30A** | Ön silecek motoru |
| 21 | 20A* | Arka güç çıkışı |
| 22 | 20A* | subwoofer |
| 23 | 20A* | 4×4 |
| 24 | 10 A* | PCM – gücü canlı tutun, kartuş havalandırma |
| 25 | 20A* | Ön elektrik prizi / Çakmak |
| 26 | 20A* | 4×4 modülü (yalnızca 4.6L motor) |
| 27 | 20A* | 6R şanzıman modülü (yalnızca 4.6L motor) |
| 28 | 20A* | Isıtmalı koltuklar |
| 29 | 15A* | Farlar (sağ) |
| 30 | 25A* | Arka cam sileceği |
| 31 | 15A* | Sis farları |
| 32 | 5A* | Elektrikli Aynalar |
| 33 | 30A* | ABS valfi |
| 34 | 15A* | Farlar (sol) |
| 35 | 10 A* | klima debriyajı |
| 36 | 20A* | K10sol çöp kutusu elektrik prizi |
| 37 | 30A* | Sürücü camı motoru |
| 38 | 15A* | 5R şanzıman (yalnızca 4.0L motor) |
| 39 | 15A* | PCM gücü |
| 40 | 15A* | Fan kavraması, pozitif çatlak havalandırma valfi (PCV), klima kavrama rölesi |
| 41 | 15A* | Modül radyo uydusu, DVD, SYNC® |
| 42 | 15A* | Yedekli fren anahtarı, elektr10ik buhar yönetim valfi, kütle hava akış sensörü, ısıtmalı egzoz gazı oksijen (HEGO) sensörü, EVR, değişken kam zamanlaması (VCT) l (yalnızca 4,6 L motor), VCT2 (yalnızca 4,6L motor), CMCV (4,6 Yalnızca LL motoru), katalizör izleme sensörü |
| 43 | 15A* | Çekerken makara (yalnızca 4,6L motor), makara dönüşü (yalnızca 4,0L motor) |
| 44 | 15A* | enjektörler |
| 45B | – | Kullanılmamış |
| 45A | – | Kullanılmamış |
| 46B | – | Kullanılmamış |
| 46A | – | Kullanılmamış |
| 49 | – | Yakıt pompası rölesi |
| 50B | – | Klima debriyaj rölesi |
| 50A | – | Sis farı rölesi |
| 51 | – | Kullanılmamış |
| 52 | – | Kullanılmamış |
| 53 | – | Entegre tek tuşla başlatma (OTIS) (diyot) |
| 54 | – | Römork akü şarj rölesi |
| 55B | – | Ön silecek rölesi |
| 55A | – | PCM rölesi |
| 56B | – | Marş rölesi |
| 56A | – | Üfleyici rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
