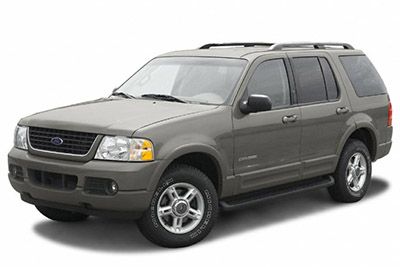

Bu yazıda, 2003’ten 2005’e kadar üretilen üçüncü nesil Ford Explorer’ı (U152) ele alıyoruz. Burada
Sigorta düzeni Ford Explorer 2002-2005
Sigorta kutusu konumu
Yolcu bölmesi

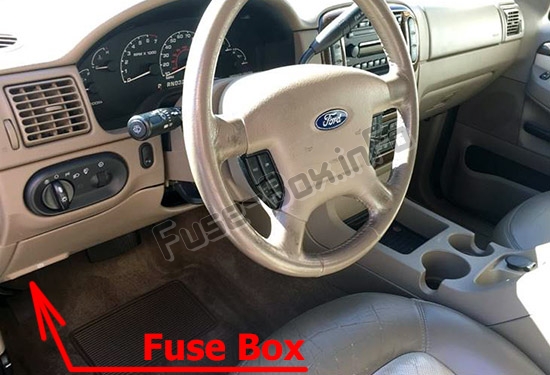

Sigorta paneli, sürücü tarafı gösterge panelinin altında bulunur.
Yolcu bölmesi sigorta masası (üst taraf)
Bu röleler, yolcu bölmesi sigorta panelinin arkasında bulunur.
Sigortalara erişmek için panel kapağını dışarı doğru çekin.
Makine bölümü

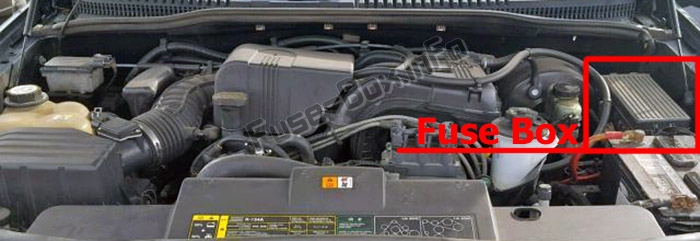

Elektrik dağıtım kutusu motor bölmesinde bulunur.
Yardımcı röle kutusu

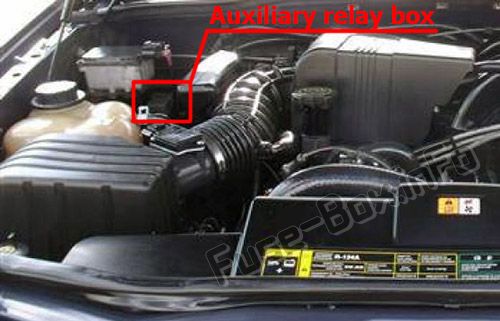

Röle kutusu ön sağ kanat kuyusunda bulunur.
Arka röle kutusu
Röle kutusu, arka yolcu tarafı çeyrek trim panelinde bulunur.
Sigorta kutusu şemaları
2003
Yolcu bölmesi

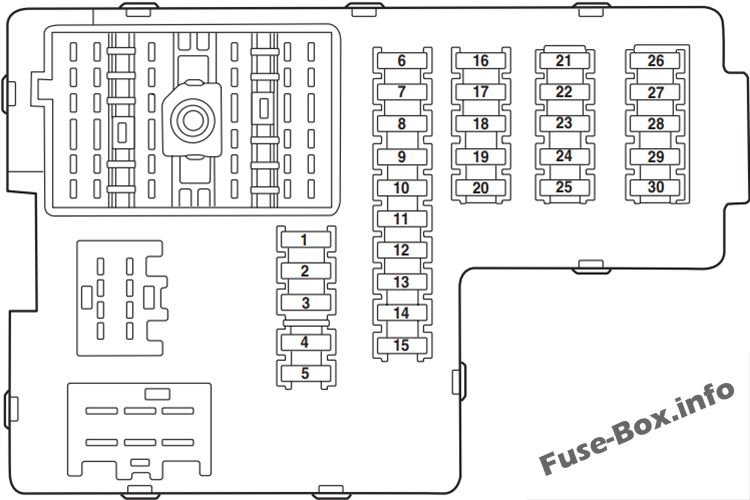

Yolcu bölmesindeki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Hafızalı koltuk modülü, Elektrikli sürücü koltuğu |
| 2 | 20A | Isıtmalı koltuklar, Sunroof |
| 3 | 20A | Radyo, Amplifikatör, DVD |
| 4 | 5A | Ön silecek modülü |
| 5 | 15A | Yanıp sönen röle (bükülmeler, tehlikeler) |
| 6 | 10 A | Düz boynuz |
| 7 | 15A | Isınmış aynalar |
| 8 | – | Kullanılmamış (yedek) |
| 9 | – | Kullanılmamış (yedek) |
| 10 | 10 A | Isıtmalı arka ışık röle bobini, ısıtmalı koltuk modülü, A / C debriyaj k10tağı |
| 11 | – | Kullanılmamış (yedek) |
| 12 | 5A | modül 4×4 |
| 13 | 5A | Aşırı Hız İptal Anahtarı, Esnek Yakıt Gönderici |
| 14 | 5A | Modül PATS |
| 15 | 5A | Arka silecek modülü, Küme, TPMS |
| 16 | 5A | Elektrikli ayna, Manuel klima, TPMS |
| 17 | 15A | Acc. gecikmeli bobin, pil tasarrufu, torpido gözü ışığı, 2. sıra iç aydınlatma lambaları |
| 18 | 10 A | sol korna |
| 19 | 10 A | MRC |
| 20 | 5A | Sürücü koltuğu anahtarı, hafıza anahtarı, sürücü koltuğu modülü, BSM, solar şarj sensörü |
| 21 | 5A | Gösterge paneli, Pusula, Yanıp sönen bobin |
| 22 | 10 A | ABS, IVD denetleyicisi |
| 23 | 15A | Fren pedalı konum anahtarı, Sürücünün fren rölesi uygulandı, Yedekli seyir hızı devre dışı bırakma anahtarı |
| 24 | 15A | Çakmak, OBD II |
| 25 | 5A | Yardımcı klima için sıcaklık modu aktüatörü, çekme akü şarj bobini |
| 26 | 7.5A | Park yardımı, Fren kolu kilidi, Yaklaşma ışığı röle bobini, IVD anahtarı |
| 27 | 7.5A | Elektrokromatik ayna, Dijital şanzıman menzil sensörü – geri vites lambaları |
| 28 | 5A | Radyo (Başlat) / DVD (Başlat) |
| 29 | 10 A | Dijital iletim menzil sensörü, 28 numaralı sigortaya PWR gücü (başlangıç gücü) |
| 30 | 5A | Gündüz sürüş farları (DRL), uzaktan kumanda solenoidi, DEATC klima k10trolörü, manuel klima, manuel klima sıcaklık karıştırma aktüatörü |

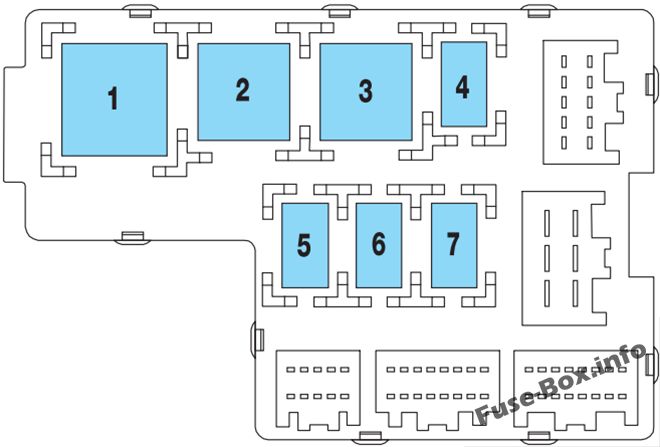

İç (üst taraf)
| Numara. | Tanım |
|---|---|
| röle 1 | Yanıp sönen röle |
| röle 2 | Arka buz çözme |
| röle 3 | Gecikmeli aksesuar rölesi |
| röle 4 | Açık |
| röle 5 | Batarya koruyucu |
| röle 6 | Açık |
| röle 7 | Açık |
Makine bölümü

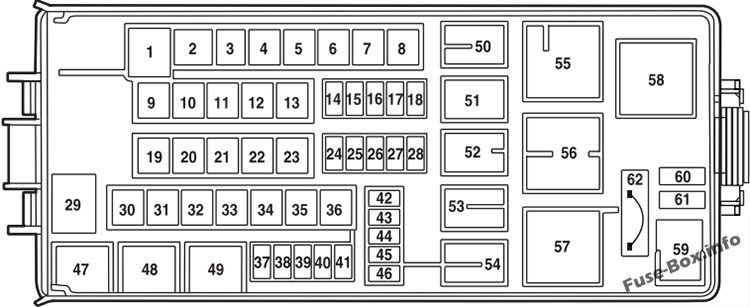

Elektrik dağıtım kutusundaki sigorta yerleşimi (2003)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | PJB |
| 2 | 30A** | BSM |
| 3 | – | Kullanılmamış |
| 4 | 30A** | Arka buz çözme |
| 5 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 6 | 60A** | Gecikmeli aksesuar |
| 7 | 20A** | Soket # 2 |
| 8 | – | Kullanılmamış |
| 9 | 20A** | Soket # 1 |
| 10 | 30A** | ABS modülü (valfler) |
| 11 | 40A** | PTEC |
| 12 | 50A** | Ateşleme rölesi, Marş rölesi |
| 13 | 40A** | Çekme aküsü, Çekme göstergeleri |
| 14 | 10 A* | Gündüz sürüş farları (DRL) (Kanada) |
| 15 | 15A* | Bellek (PCM / DEATC / Küme) |
| 16 | 15A* | Far anahtarı, Sis farı anahtarı |
| 17 | 20A* | 4×4 (v-batt 2) |
| 18 | 20A* | 4×4 (v-batt 1) |
| 19 | 20A** | Uzun huzme rölesi |
| 20 | 30A** | Elektrikli fren |
| 21 | 30A** | Ön silecek motoru |
| 22 | 20A** | Farlar |
| 23 | 30A** | K10tak anahtarı |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 15A* | Benzin pompası |
| 27 | 20A* | Çekme lambaları |
| 28 | 20A* | Korna rölesi |
| 29 | 60A** | PJB |
| 30 | 20A** | Arka silecek motoru |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | 30A** | Yardımcı fan motoru |
| 34 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu, Ayarlanabilir pedallar |
| 35 | – | Kullanılmamış |
| 36 | 40A** | Fan motoru |
| 37 | 15A* | Klima debriyaj rölesi, Şanzıman |
| 38 | 15A* | Fiş üzerinde bobin |
| 39 | 15A* | Enjektörler, Yakıt pompası rölesi |
| 40 | 15A* | PTEC gücü |
| 41 | 15A* | HEGO, VMV, CMS, PTEC |
| 42 | 10 A* | Sağ kısa huzme |
| 43 | 10 A* | Sol kısa far |
| 44 | 15A* | Ön sis farları |
| 45 | 2A* | Fren basınç anahtarı (ABS) |
| 46 | 20A* | Kırmızı ışıklar |
| 47 | – | Korna rölesi |
| 48 | – | Yakıt pompası rölesi |
| 49 | – | Uzun huzme rölesi |
| 50 | – | Sis farı rölesi |
| 51 | – | DRL Aktarımı (Kanada / AdvanceTrac Aktarımı (ABD) |
| 52 | – | Klima debriyaj rölesi |
| 53 | – | Sağa dönüş rölesini çekin |
| 54 | – | Çekme sola dönüş rölesi |
| 55 | – | Fan motoru rölesi |
| 56 | – | Marş rölesi |
| 57 | – | PTEC rölesi |
| 58 | – | Ateşleme rölesi |
| 59 | – | Sürücü fren rölesi uygulandı (yalnızca AdvanceTrac ile d10atılmış araçlar) |
| 60 | – | diyot PCM |
| 61 | – | A / C debriyaj diyotu |
| 62 | 30A devre kesici | Elektrikli cam devre kesici |
| * Mini Sigortalar ** Maxi Kartuş Sigortalar |
Yardımcı röle kutusu
| Numara. | Tanım |
|---|---|
| röle 64 | AdvanceTrac Röleleri |
| Röle 65 | Açık |
| röle 66 | Açık |
Arka röle kutusu

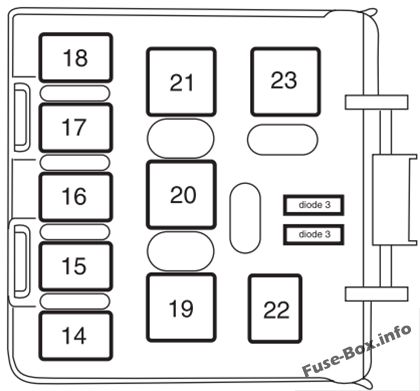

Arka röle kutusunda röle ataması (2003)
| Numara. | Tanım |
|---|---|
| röle 14 | Kullanılmamış |
| Röle 15 | Geri vites lambaları çekme |
| Röle 16 | Kullanılmamış |
| Röle 17 | Kullanılmamış |
| röle 18 | Kullanılmamış |
| röle 19 | Park lambalarını çekin |
| röle 20 | Çekme aküsünün şarj edilmesi |
| röle 21 | Kullanılmamış |
| Röle 22 | Yaklaşma ışıkları |
| röle 23 | Kullanılmamış |
| diyot 3 | Kullanılmamış |
| diyot 4 | Kullanılmamış |
2004
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2004)
| Numara. | amper | Yolcu bölmesi sigorta panelinin açıklaması |
|---|---|---|
| 1 | 30A | Hafızalı koltuk modülü, Elektrikli sürücü koltuğu |
| 2 | 20A | açılır tavan |
| 3 | 20A | Radyo, Amplifikatör, DVD |
| 4 | 5A | Ön silecek modülü |
| 5 | 15A | Yanıp sönen röle (bükülmeler, tehlikeler) |
| 6 | 10 A | carill10 |
| 7 | 15A | Isınmış aynalar |
| 8 | 5A | Isıtmalı PCV (yalnızca 4.0L motor) |
| 9 | 15A | Kullanılmamış |
| 10 | 10 A | Isıtmalı arka ışık röle bobini, A / C debriyaj k10tağı |
| 11 | 20A | Isıtmalı koltuklar |
| 12 | 5A | 4×4 (anahtar) |
| 13 | 5A | Aşırı hız iptal anahtarı |
| 14 | 5A | PAWS |
| 15 | 5A | Arka silecek modülü, Küme |
| 16 | 5A | Elektrikli ayna, Manuel klima, TPMS |
| 17 | 15A | Gecikmeli Aksesuar Röle Bobini / Pil Tasarrufu Bobini ve K10tak / Okuma ve Torpido gözü Işıkları |
| 18 | 10 A | Esnek yakıt pompası |
| 19 | 10 A | Kısıtlama K10trol Modülü (RCM) |
| 20 | 5A | Sürücü koltuğu hafıza anahtarı, sürücü koltuğu modülü, gövde güvenlik modülü (BSM), LED PATS |
| 21 | 5A | Gösterge paneli, Pusula, Yanıp sönen bobin |
| 22 | 10 A | ABS, IVD denetleyicisi |
| 23 | 15A | Kullanılmamış |
| 24 | 15A | Çakmak, OBD II, nötr çekme |
| 25 | 5A | Yardımcı Klima Sıcaklık Modu Aktüatörü, Çekici Akü Şarj Rölesi Bobini, TPMS |
| 26 | 7.5A | Geri park yardımı, Fren kolu kilidi, IVD anahtarı |
| 27 | 7.5A | Otomatik kararan dikiz aynası, Dijital şanzıman menzil sensörü, Geri vites lambaları |
| 28 | 5A | Radyo (Başlat) |
| 29 | 10 A | Dijital iletim menzil sensörü, 28 numaralı sigortaya PWR gücü (başlangıç gücü) |
| 30 | 5A | Gündüz sürüş farları (DRL), DEATC klima k10trolörü, manuel klima, manuel klima sıcaklık karıştırma aktüatörü |
İç (üst taraf)
| Numara. | Tanım |
|---|---|
| röle 1 | Yanıp sönen röle |
| röle 2 | Arka buz çözme |
| röle 3 | Gecikmeli aksesuar rölesi |
| röle 4 | Açık |
| röle 5 | Batarya koruyucu |
| röle 6 | Açık |
| röle 7 | Açık |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2004)
| Numara. | amper | Elektrik dağıtım kutusunun açıklaması |
|---|---|---|
| 1 | 60A** | PJB # 1 |
| 2 | 30A** | BSM |
| 3 | – | Kullanılmamış |
| 4 | 30A** | Arka buz çözme |
| 5 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 6 | 60A** | Ertelenmiş aksesuarlar, Elektrikli camlar, Ses |
| 7 | 20A** | Soket # 2 |
| 8 | 30A** | 4×4 vites değiştirme motoru |
| 9 | 20A** | Soket # 1 |
| 10 | 30A** | ABS modülü (valfler) |
| 11 | 40A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 12 | 50A** | Ateşleme rölesi, Marş rölesi |
| 13 | 40A** | Çekme akü şarjı, Çekme göstergeleri |
| 14 | 10 A* | Gündüz sürüş farları (DRL) (Kanada) |
| 15 | 15A* | Bellek (PCM / DEATC / Küme), İç aydınlatma ışıkları |
| 16 | 15A* | Park lambaları, Autolamp park lambaları, Ön sis lambası röle bobini |
| 17 | 5A* | İki hızlı 4×4 (röle bobinleri) |
| 18 | 20A* | Tek hızlı isteğe bağlı tork (TOD) PCM veya iki hızlı 4×4 |
| 19 | 20A** | Uzun huzme rölesi |
| 20 | 30A** | Elektrikli römork fren modülü |
| 21 | 30A** | Ön silecek motoru |
| 22 | 20A** | Kısa huzme, Otomatik lamba |
| 23 | 30A** | K10tak anahtarı |
| 24 | – | Kullanılmamış |
| 25 | 15A* | Açma-kapama freni |
| 26 | 20A* | Benzin pompası |
| 27 | 20A* | Park lambalarını çekme, yedek çekme |
| 28 | 20A* | Korna rölesi |
| 29 | 60A** | PJB # 2 |
| 30 | 20A** | Arka silecek motoru |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | 30A** | Yardımcı fan motoru |
| 34 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu, Ayarlanabilir pedallar (hafızasız) |
| 35 | – | Kullanılmamış |
| 36 | 40A** | Fan motoru |
| 37 | 15A* | Klima debriyaj rölesi, Şanzıman |
| 38 | 15A* | Bobinden Bujiye (Yalnızca 4,6L Motor), Ateşleme Bobini (Yalnızca 4,0L Motor) |
| 39 | 15A* | Yakıt Enjektörleri, Yakıt Pompası Röle Bobini |
| 40 | 15A* | PCM gücü |
| 41 | 15A* | HEGO, VMV, CMS, diyot PCM, ESM, CVS |
| 42 | 10 A* | Sağ kısa huzme |
| 43 | 10 A* | Sol kısa far |
| 44 | 15A* | Ön sis farları |
| 45 | 2A* | Fren basınç anahtarı (AdvanceTrac olmayan araçlar) |
| 46 | 20A* | Kırmızı ışıklar |
| 47 | – | Korna rölesi |
| 48 | – | Yakıt pompası rölesi |
| 49 | – | Uzun huzme rölesi |
| 50 | – | Ön sis lambası rölesi |
| 51 | – | Relais DRL (Kanada) |
| 52 | – | Klima debriyaj rölesi |
| 53 | – | Sağa dönüş rölesini çekin |
| 54 | – | Çekme sola dönüş rölesi |
| 55 | – | Fan motoru rölesi |
| 56 | – | Marş rölesi |
| 57 | – | PCM rölesi |
| 58 | – | Ateşleme rölesi |
| 59 | – | AdvanceTrac fren lambası rölesi |
| 60 | – | diyot PCM |
| 61 | – | A / C debriyaj diyotu |
| 62 | 30A devre kesici | Elektrikli cam devre kesici |
| * Mini sigortalar ** Kartuş sigortalar |
Yardımcı röle kutusu
| Numara. | Tanım |
|---|---|
| röle 64 | Saat yönünde Tvvo hızlı 4×4 motor |
| Röle 65 | Saat yönünün tersine iki hızlı 4×4 motor |
| röle 66 | Açık |
Arka röle kutusu
Arka röle kutusunda röle ataması (2004, 2005)
| Numara. | Tanım |
|---|---|
| röle 14 | Kullanılmamış |
| Röle 15 | Geri vites lambaları çekme |
| Röle 16 | Kullanılmamış |
| Röle 17 | Kullanılmamış |
| röle 18 | Kullanılmamış |
| röle 19 | Park lambalarını çekin |
| röle 20 | Çekme aküsünün şarj edilmesi |
| röle 21 | Kullanılmamış |
| Röle 22 | Kullanılmamış |
| röle 23 | Kullanılmamış |
| diyot 3 | Kullanılmamış |
| diyot 4 | Kullanılmamış |
2005
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2005)
| Numara. | amper | Yolcu bölmesi sigorta panelinin açıklaması |
|---|---|---|
| 1 | 30A | Hafızalı koltuk modülü, Elektrikli sürücü koltuğu, Elektrikli sürücü bel desteği |
| 2 | 20A | açılır tavan |
| 3 | 20A | Radyo, Amplifikatör, DVD |
| 4 | 5A | Ön silecek modülü |
| 5 | 15A | Yanıp sönen röle (bükülmeler, tehlikeler) |
| 6 | 10 A | carill10 |
| 7 | 15A | Isınmış aynalar |
| 8 | 5A | Isıtmalı PCV (yalnızca 4.0L motor) |
| 9 | 15A | Kullanılmamış |
| 10 | 10 A | Isıtmalı arka ışık röle bobini, A / C debriyaj k10tağı |
| 11 | 20A | Isıtmalı koltuklar |
| 12 | 5A | 4×4 (anahtar) |
| 13 | 5A | Aşırı hız iptal anahtarı |
| 14 | 5A | PAWS |
| 15 | 5A | Arka silecek modülü, Küme |
| 16 | 5A | Elektrikli ayna, Manuel klima, TPMS |
| 17 | 15A | Gecikmeli Aksesuar Röle Bobini / Pil Tasarrufu Bobini ve K10tak / Okuma ve Torpido gözü Işıkları |
| 18 | 10 A | Esnek yakıt pompası |
| 19 | 10 A | Kısıtlama K10trol Modülü (RCM) |
| 20 | 5A | Sürücü koltuğu hafıza anahtarı, sürücü koltuğu modülü, gövde güvenlik modülü (BSM), LED PATS |
| 21 | 5A | Gösterge paneli, Pusula, Yanıp sönen bobin |
| 22 | 10 A | ABS, IVD denetleyicisi |
| 23 | 15A | Kullanılmamış |
| 24 | 15A | Çakmak, OBD II, nötr çekme |
| 25 | 5A | Yardımcı Klima Sıcaklık Modu Aktüatörü, Çekici Akü Şarj Rölesi Bobini, TPMS |
| 26 | 7.5A | Geri park yardımı, Fren kolu kilidi, IVD anahtarı |
| 27 | 7.5A | Otomatik kararan dikiz aynası, Dijital şanzıman menzil sensörü, Geri vites lambaları |
| 28 | 5A | Radyo (Başlat) |
| 29 | 10 A | Dijital iletim menzil sensörü, 28 numaralı sigortaya PWR gücü (başlangıç gücü) |
| 30 | 5A | Gündüz sürüş farları (DRL), DEATC klima k10trolörü, manuel klima, manuel klima sıcaklık karıştırma aktüatörü |
İç (üst taraf)
| Numara. | Tanım |
|---|---|
| röle 1 | Yanıp sönen röle |
| röle 2 | Arka buz çözme |
| röle 3 | Gecikmeli aksesuar rölesi |
| röle 4 | Açık |
| röle 5 | Batarya koruyucu |
| röle 6 | Açık |
| röle 7 | Açık |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | PJB # 1 |
| 2 | 30A** | BSM |
| 3 | – | Kullanılmamış |
| 4 | 30A** | Arka buz çözme |
| 5 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 6 | 60A** | Ertelenmiş aksesuarlar, Elektrikli camlar, Ses |
| 7 | 20A** | Soket # 2 |
| 8 | 30A** | 4×4 vites değiştirme motoru |
| 9 | 20A** | Soket # 1 |
| 10 | 30A** | ABS modülü (valfler) |
| 11 | 40A** | Güç Aktarma Organı K10trol Modülü (PCM) |
| 12 | 50A** | Ateşleme rölesi, Marş rölesi |
| 13 | 40A** | Çekme akü şarjı, Çekme göstergeleri |
| 14 | 10 A* | Gündüz sürüş farları (DRL) (Kanada) |
| 15 | 15A* | Bellek (PCM / DEATC / Küme), İç aydınlatma ışıkları |
| 16 | 15A* | Park lambaları, Autolamp park lambaları, Ön sis lambası röle bobini |
| 17 | 5A* | İki hızlı 4×4 (röle bobinleri) |
| 18 | 20A* | İki vitesli 4×4 kavramalı PCM |
| 19 | 20A** | Uzun huzme rölesi |
| 20 | 30A** | Elektrikli römork fren modülü |
| 21 | 30A** | Ön silecek motoru |
| 22 | 20A** | Kısa huzme, Otomatik lamba |
| 23 | 30A** | K10tak anahtarı, PCM diyot |
| 24 | – | Kullanılmamış |
| 25 | 15A* | Açma-kapama freni |
| 26 | 20A* | Benzin pompası |
| 27 | 20A* | Park lambalarının çekilmesi, Yedeklerin çekilmesi |
| 28 | 20A* | Korna rölesi |
| 29 | 60A** | PJB # 2 |
| 30 | 20A** | Arka silecek motoru |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | 30A** | Yardımcı fan motoru |
| 34 | 30A** | Elektrikli ayarlanabilir yolcu koltuğu, Ayarlanabilir pedallar (hafızasız) |
| 35 | – | Kullanılmamış |
| 36 | 40A** | Fan motoru |
| 37 | 15A* | Klima debriyaj rölesi, Şanzıman |
| 38 | 15A* | HEGO, VMV, CMS, ESM, CVS |
| 39 | 15A* | Yakıt Enjektörleri, Yakıt Pompası Röle Bobini |
| 40 | 15A* | PCM gücü |
| 41 | 15A* | Bobinden Bujiye (Yalnızca 4,6L Motor), Ateşleme Bobini (Yalnızca 4,0L Motor) |
| 42 | 10 A* | Sağ kısa huzme |
| 43 | 10 A* | Sol kısa far |
| 44 | 15A* | Ön sis farları |
| 45 | 2A* | Fren basınç anahtarı (AdvanceTrac olmayan araçlar) |
| 46 | 20A* | Kırmızı ışıklar |
| 47 | – | Korna rölesi |
| 48 | – | Yakıt pompası rölesi |
| 49 | – | Uzun huzme rölesi |
| 50 | – | Ön sis lambası rölesi |
| 51 | – | Relais DRL (Kanada) |
| 52 | – | Klima debriyaj rölesi |
| 53 | – | Sağa dönüş rölesini çekin |
| 54 | – | Çekme sola dönüş rölesi |
| 55 | – | Fan motoru rölesi |
| 56 | – | Marş rölesi |
| 57 | – | PCM rölesi |
| 58 | – | Ateşleme rölesi |
| 59 | – | Kullanılmamış |
| 60 | – | diyot PCM |
| 61 | – | A / C debriyaj diyotu |
| 62 | 30A devre kesici | Elektrikli cam devre kesici |
| * Mini sigortalar ** Kartuş sigortalar |
Yardımcı röle kutusu
| Numara. | Tanım |
|---|---|
| röle 64 | Saat yönünde Tvvo hızlı 4×4 motor |
| Röle 65 | Saat yönünün tersine iki hızlı 4×4 motor |
| röle 66 | Açık |
Arka röle kutusu
Arka röle kutusunda röle ataması (2004, 2005)
| Numara. | Tanım |
|---|---|
| röle 14 | Kullanılmamış |
| Röle 15 | Geri vites lambaları çekme |
| Röle 16 | Kullanılmamış |
| Röle 17 | Kullanılmamış |
| röle 18 | Kullanılmamış |
| röle 19 | Park lambalarını çekin |
| röle 20 | Çekme aküsünün şarj edilmesi |
| röle 21 | Kullanılmamış |
| Röle 22 | Kullanılmamış |
| röle 23 | Kullanılmamış |
| diyot 3 | Kullanılmamış |
| diyot 4 | Kullanılmamış |
