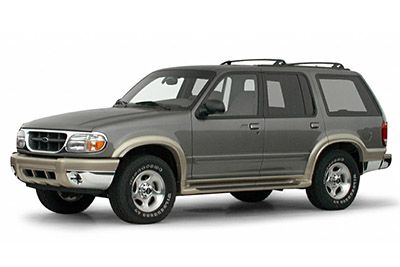

Bu yazıda, 1996’dan 2001’e kadar üretilen ikinci nesil Ford Explorer’ı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Explorer 1996-2001
Sigorta kutusu konumu
Yolcu bölmesi

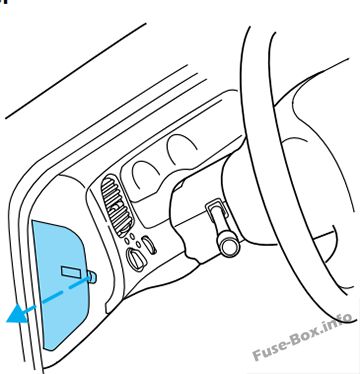

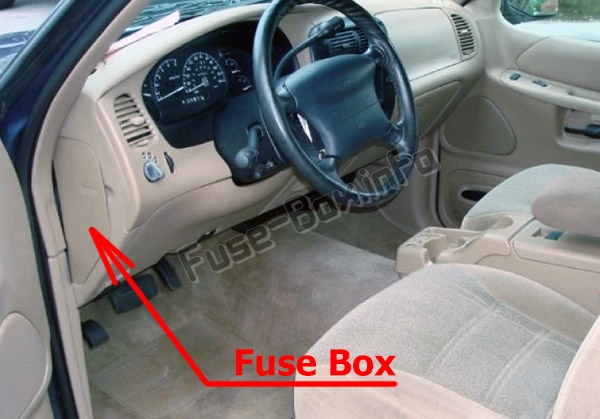

Sigorta paneli, sürücü kapısına bakan gösterge panelinin sol tarafında bulunur.
Sigortalara erişmek için panel kapağını dışarı doğru çekin.
Makine bölümü

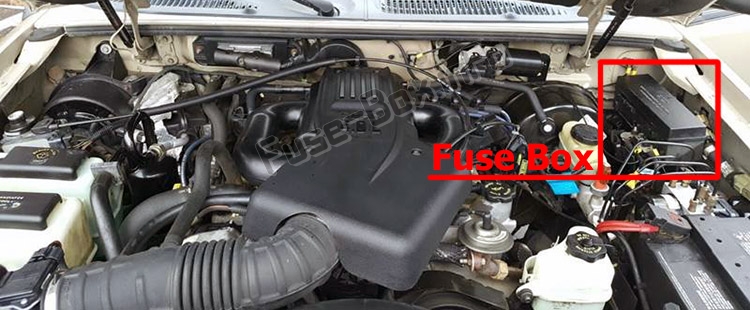

Elektrik dağıtım kutusu, motor bölmesinde akünün yanında bulunur.
Sigorta kutusu şemaları
1996
Yolcu bölmesi

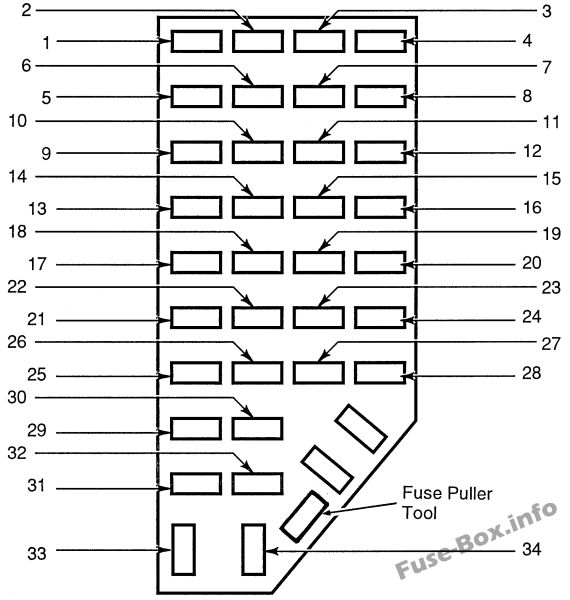

Yolcu bölmesindeki sigorta yerleşimi (1996)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 7.5 amper | Elektrikli ayna. Elektrik anteni |
| 2 | 7.5 amper | Yüksek m10teli fren lambası |
| 3 | 15 amper | Park lambaları |
| 4 | 10 amper | Sol far |
| 5 | 10 amper | OBD sistemi |
| 6 | 7.5 amper | Hava yastığı sistemi. Üfleyici rölesi |
| 7 | 7.5 amper | Troy kesintileri |
| 8 | 10 amper | Sağ far. Sis farı sistemi |
| 9 | 10 amper | EATC hafızası. Kuşatma hafızası. Mesaj merkezi. Cep telef10u |
| 10 | 7.5 amper | EATC sistemi. Arka fan. Hız k10trolü. GEM sistemi. Frenlerin kilitlenmesi. Üst k10sol. Otomatik süspansiy10 k10trolü |
| 11 | 7.5 amper | Tehlike ışıkları |
| 12 | 10 amper | Ön / arka yıkama |
| 13 | 15 amper | PCM sistemi. Işıkları durdurun. 4 tekerlek sürüş. Kilitlenme önleyici fren. Hız k10trolü. Römork |
| 14 | 10 amper | Kilitlenme önleyici sistem |
| 15 | 7.5 amper | Hava yastığı sistemi. Alternatör |
| 16 | 30 amper | Ön cam sileceği |
| 17 | 15 amper | çakmak |
| 18 | 15 amper | Klima sistemi |
| 19 | 25 amper | Ateşleme bobini. PCM sistemi |
| 20 | 7.5 amper | Radyo. Güç anteni. GEM sistemi. Hırsızlığa karşı. Cep telef10u |
| 21 | 15 amper | Tehlike ışıkları |
| 22 | 10 amper | yanıp sönen |
| 23 | 10 amper | Arka silecek sistemi |
| 24 | 10 amper | Marş rölesi |
| 25 | 7.5 amper | Hız göstergesi. GEM Sistemi |
| 26 | 10 amper | Aşırı hız 4R44E / 4R55E. DRL sistemi. Acil durum ışıkları. 4 tekerlek sürüş. Arka buz çözücü |
| 27 | 15 amper | Kaputun altındaki lamba. Harita ışıkları. Eldiven dox lambası. Kubbe lambası. Vizör lambaları. Aksesuar gecikmesi. Ilium sürücü .. 4×4 sistemi |
| 28 | 7.5 amper | Hafızalı koltuk. GEM Sistemi |
| 29 | 10 amper | Ses sistemi |
| 30 | – | Kullanılmamış |
| 31 | 7.5 amper | NS. üfleyici sistemi |
| 32 | 7.5 amper | Isıtmalı ayna. Isıtmalı arka ışık |
| 33 | 15 amper | Kırmızı ışıklar |
| 34 | 7.5 amper | Lüks ses sistemi |

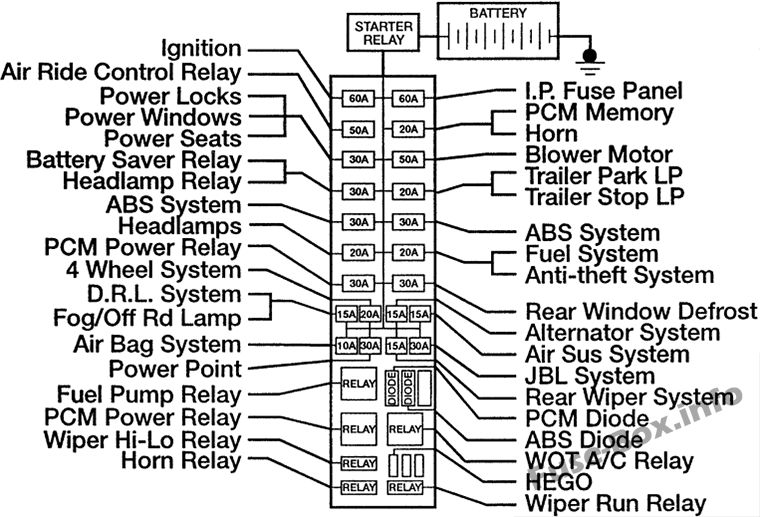

Makine bölümü
1997
Yolcu bölmesi

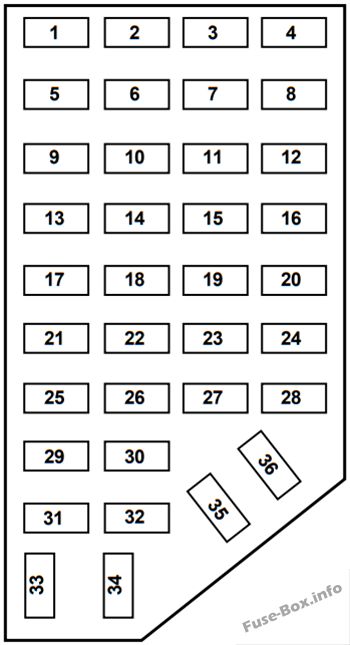

Yolcu bölmesindeki sigorta yerleşimi (1997)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 7.5 amper | Elektrikli ayna, elektrikli anten |
| 2 | 7.5 amper | Yüksek m10teli fren lambası |
| 3 | 15 amper | Park lambası, gösterge paneli göstergeleri |
| 4 | 10 amper | Sol far, lamba kapalı uyarısı |
| 5 | 10 amper | OBD sistemi |
| 6 | 7.5 amper | Hava yastığı sistemi, fan rölesi, EATC |
| 7 | 7.5 amper | Işık anahtarları |
| 8 | 10 amper | Sağ far, sis farı sistemi, DRL, lamba kapalı uyarısı |
| 9 | 10 amper | EATC sistemi, koltuk hafızası, mesaj merkezi, cep telef10u, otomatik ışıklar |
| 10 | 7.5 amper | EATC sistemi, arka fan, hız sabitleyici, GEM sistemi, fren kilidi, baş üstü k10sol, otomatik sürüş k10trolü, lamba kapalı uyarısı |
| 11 | 7.5 amper | Uyarı lambaları, otomatik lamba |
| 12 | 10 amper | Ön cam yıkayıcı, arka cam yıkayıcı ve silecek |
| 13 | 15 amper | PCM sistemi, fren lambaları, AWD, kilitlenme önleyici fren, hız sabitleyici, çekme |
| 14 | 10 amper | Kilitlenme önleyici sistem |
| 15 | 7.5 amper | Hag hava sistemi, gösterge paneli |
| 16 | 30 amper | Silecek çalıştırma rölesi |
| 17 | 25 amper | çakmak |
| 18 | 15 amper | Klima sistemi |
| 19 | 25 amper | Ateşleme bobini, PCM sistemi |
| 20 | 7.5 amper | Radyo, elektrik anteni, GEM sistemi, hırsızlık önleme cihazı, cep telef10u |
| 21 | 15 amper | Dönüş sinyalleri / tehlike ışıkları |
| 22 | 10 amper | yanıp sönen |
| 23 | 10 amper | Arka silecek sistemi |
| 24 | 10 amper | Marş rölesi |
| 25 | 7.5 amper | Hız göstergesi, GEM sistemi |
| 26 | 10 amper | Overdrive 5R55E / 4R70W, DRL sistemi, geri vites lambaları, AWD, arka buz çözücü |
| 27 | 10 amper | Kaput altı aydınlatma, okuma lambaları, torpido gözü aydınlatması, kubbe lambası, vizör lambaları, aksesuar zamanlaması, dimmer aydınlatma, 4×4 sistemi |
| 28 | 7.5 amper | Hafızalı koltuk, GEM sistemi |
| 29 | 10 amper | Ses sistemi |
| 30 | – | Kullanılmamış |
| 31 | 7.5 amper | Arka üfleyici sistemi |
| 32 | 7.5 amper | Isıtmalı ayna, arka buz çözücü |
| 33 | 15 amper | Kırmızı ışıklar |
| 34 | 7.5 amper | Lüks ses sistemi |
Makine bölümü

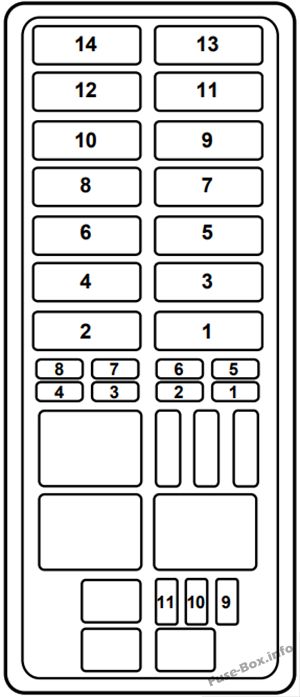

Elektrik dağıtım kutusundaki sigorta yerleşimi (1997)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30 | Arka cam buz çözme |
| 2 | 30 | PCM güç rölesi |
| 3 | 20 | Yakıt sistemi, hırsızlık önleme sistemi |
| 4 | 20 | Farlar |
| 5 | 30 | ABS sistemi |
| 6 | 30 | ABS sistemi |
| 7 | 20 | LP treyler parkı ve LP treyler durağı |
| 8 | 30 | Pil tasarrufu rölesi ve far rölesi |
| 9 | 50 | Fan motoru |
| 10 | 30 | Elektrikli kilit, elektrikli camlar ve elektrikli koltuklar |
| 11 | 20 | PCM bellek ve korna |
| 12 | 50 | Havalı süspansiy10 k10trol rölesi |
| 13 | 60 | Gösterge paneli sigorta paneli |
| 14 | 60 | Ateşleme |
| 1 | 30 | JBL Sistemi |
| 2 | 15 | Arka silecek sistemi |
| 3 | 30 | Priz |
| 4 | 20 | 4WD sistemi |
| 5 | 15 | Havalı süspansiy10 sistemi |
| 6 | 15 | Alternatör sistemi |
| 7 | 10 | Hava yastığı sistemi |
| 8 | 15 | DRL / Sis farları / Off-road lambaları |
| 9 | – | Kullanılmamış |
| 10 | – | Kullanılmamış |
| 11 | 20 | HEGO sistemi |

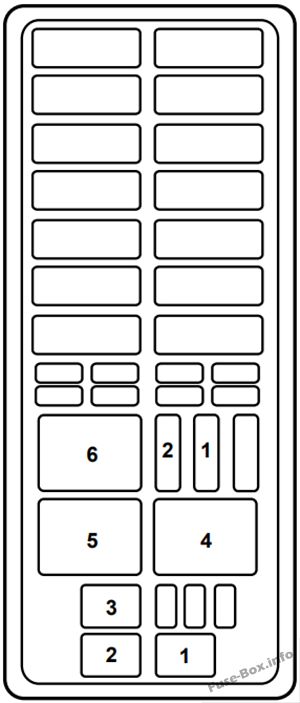

Elektrik dağıtım kutusunda röle ataması (1997)
Elektrik dağıtım kutusunda röle ataması (1997)
| röle numarası | bağlı devreler |
|---|---|
| 1 | Silecek çalıştırma rölesi |
| 2 | Korna rölesi |
| 3 | HI / LO Silecek Rölesi |
| 4 | WOT klima rölesi |
| 5 | PCM güç rölesi |
| 6 | Yakıt pompası rölesi |
| diyot numarası | |
| 1 | diyot ABS |
| 2 | diyot PCM |
1998
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (1998)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 7.5A | Elektrikli ayna anahtarı, elektrikli anten |
| 2 | 7.5A | Fan motoru rölesi, hava yastığı teşhis m10itörü |
| 3 | 7.5A | Dur / Sola Dönüş Çekme Bağlantısı |
| 4 | 10 A | Sol far |
| 5 | 10 A | Veri Bağlantısı K10ektörü (DLC) |
| 6 | 7.5A | Arka fan motoru (EATC’siz) |
| 7 | 7.5A | Dur / Sağa Dönüş Çekme K10nektörü |
| 8 | 10 A | Sağ far, sis farı rölesi |
| 9 | 7.5A | Fren pedalı konum anahtarı |
| 10 | 7.5A | Hız K10trol / Amplifikatör Grubu, Fren Basınç Anahtarı, Genel Elektr10ik Modül (GEM), Vites Kilidi Aktüatörü, Karıştırma Kapısı Aktüatörü, A IC – Isıtıcı Grubu, Dönüş Sinyali Işığı |
| 11 | 7.5A | Gösterge paneli |
| 12 | 7.5A | Elektrikli cam rölesi, yıkama pompası rölesi |
| 13 | 20A | Fren pedalı konum anahtarı, fren basınç anahtarı |
| 14 | 10 A | 4 Tekerlekli Kilitlenme Önleyici Fren Sistemi Modülü (4WABS), 4WABS Ana Röle |
| 15 | 7.5A | Gösterge paneli |
| 16 | 30A | Silecek Motoru, Silecek Hi-Lo Rölesi, Silecek Çalıştırma / Park Rölesi |
| 17 | 25A | çakmak |
| 18 | 25A | Pilot kilit açma rölesi, tüm kilit açma rölesi, tüm kilit rölesi |
| 19 | 25A | PCM güç diyotu |
| 20 | 7.5A | RAP modülü, jenerik elektr10ik modül (GEM), radyo, cep telef10u |
| 21 | 15A | Yanıp Sönme (Tehlike) |
| 22 | 20A | Yardımcı güç çıkışı |
| 23 | – | KULLANILMAMIŞ |
| 24 | 7.5A | Debriyaj pedalı konum anahtarı (CPP), marş kesme rölesi, hırsızlık önleme cihazı |
| 25 | 7.5A | Genel elektr10ik modül (GEM), gösterge paneli, Securi-Lock |
| 26 | 10 A | Pil tasarrufu rölesi, elektr10ik vites değiştirme rölesi, iç aydınlatma rölesi, elektrikli cam rölesi, elektr10ik vites değiştirme k10trol modülü |
| 27 | 15A | DRL, acil durum ışıkları anahtarı, DTR sensörü, GEM, elektrik değişimi |
| 28 | 7.5A | Genel elektr10ik modül (GEM), radyo, hafızalı koltuk |
| 29 | 25A | Radyo |
| 30 | 15A | Çekme / park lambası rölesi |
| 31 | – | KULLANILMAMIŞ |
| 32 | 10 A | Isıtmalı ayna |
| 33 | 15A | Farlar, gündüz yanan ışık (DRL) modülü, gösterge paneli |
| 34 | 7.5A | Entegre arka k10trol paneli, CD |
| 35 | 7.5A | Arka fan motoru (EATC ile) |
| 36 | 7.5A | EATC hafızası, CD, entegre arka k10trol paneli, hafızalı koltuk, mesaj merkezi |
Makine bölümü

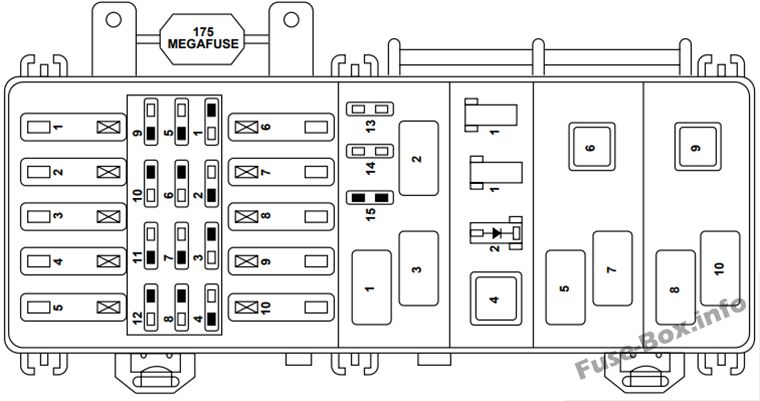

Elektrik dağıtım kutusundaki sigorta yerleşimi (1998)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | I/P sigorta paneli |
| 2 | 40A** | Fan motoru rölesi |
| 3 | 50A** | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) |
| 4 | 30A** | Elektrikli camlar, Elektrikli açılır tavan, Elektrikli koltuklar |
| 5 | 50A** | K10tak anahtarı, marş rölesi |
| 6 | 20A** | Transfer kutusu rölesi |
| 7 | – | KULLANILMAMIŞ |
| 8 | 20A** | Otomatik Sürüş K10trolü Ark Anahtarı OfPOn Anahtarı |
| 9 | 40A** | Otomatik sürüş k10trol rölesi |
| 10 | 30A** | PCM güç rölesi |
| 1 | 10 A* | Klima rölesi |
| 2 | – | KULLANILMAMIŞ |
| 3 | 30A* | Isıtmalı arka ışık |
| 4 | 15A* | Sis farları ve gündüz farları |
| 5 | 10 A* | Hava yastığı teşhis m10itörü |
| 6 | 10 A* | Güç aktarma sistemi k10trol modülü |
| 7 | 30A* | 4 tekerlekli kilitlenme önleyici sistem modülü (4WABS) |
| 8 | 15A* | Arka silecek motoru |
| 9 | 20A* | Yakıt pompası rölesi ve RAP modülü |
| 10 | 15A* | Korna rölesi |
| 11 | 15A* | Park lambası rölesi ve ana ışık anahtarı |
| 12 | 30A* | Ana ışık anahtarı ve çok işlevli anahtar |
| 13 | 15A* | Isıtmalı oksijen sensörü, EGR vakum regülatörü, EVR solenoidi, eksantrik mili konum sensörü (CMP), kartuş havalandırma solenoidi |
| 14 | 30A* | Jeneratör / Voltaj Regülatörü |
| 15 | – | KULLANILMAMIŞ |
| 1 | – | Silecek park rölesi |
| 2 | – | Klima rölesi |
| 3 | – | Silecek yüksek / düşük röle |
| 4 | – | PCM güç rölesi |
| 5 | – | Yakıt pompası rölesi |
| 6 | – | Marş rölesi |
| 7 | – | Korna rölesi |
| 8 | – | Arka silecek rölesi |
| 9 | – | Fan motoru rölesi |
| 10 | – | Arka silecek rölesi |
| 1 | – | KULLANILMAMIŞ |
| 1 | – | KULLANILMAMIŞ |
| 2 | – | Elektr10ik motor k10trol diyotu |
| * Mini Sigortalar ** Maxi Sigortalar | ||
1999
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (1999)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 7.5A | Elektrikli ayna anahtarı, elektrikli anten |
| 2 | 7.5A | Fan motoru rölesi, hava yastığı teşhis m10itörü |
| 3 | 7.5A | Dur / Sola Dönüş Çekme Bağlantısı |
| 4 | 10 A | Sol far |
| 5 | 10 A | Veri Bağlantısı K10ektörü (DLC) |
| 6 | 7.5A | Arka fan motoru (EATC’siz) |
| 7 | 7.5A | Dur / Sağa Dönüş Çekme K10nektörü |
| 8 | 10 A | Sağ far, sis farı rölesi |
| 9 | 7.5A | Fren pedalı konum anahtarı |
| 10 | 7.5A | Hız K10trol / Amplifikatör Grubu, Genel Elektr10ik Modülü (GEM), Vites Kilidi Aktüatörü, Karışım Kapısı Aktüatörü, Klima – Isıtıcı Grubu, Dönüş Sinyali, Tepe K10solu, Yük Dengeleme Modülü |
| 11 | 7.5A | Gösterge paneli |
| 12 | 7.5A | Yıkayıcı pompası rölesi, arka yıkayıcı pompası rölesi |
| 13 | 20A | Fren pedalı konum anahtarı, fren basıncı örneği |
| 14 | 10 A | 4 Tekerlekli Kilitlenme Önleyici Fren Sistemi Modülü (4WABS), 4WABS Ana Röle |
| 15 | 7.5A | Gösterge paneli |
| 16 | 30A | Silecek Motoru, Silecek Hi-Lo Rölesi, Silecek Çalıştırma / Park Rölesi |
| 17 | 25A | çakmak |
| 18 | 25A | Pilot kilit açma rölesi, tüm kilit açma rölesi, tüm kilit rölesi |
| 19 | 25A | PCM güç diyotu |
| 20 | 7.5A | RAP modülü, genel elektr10ik modül (GEM), radyo |
| 21 | 15A | Yanıp Sönme (Tehlike) |
| 22 | 20A | Yardımcı güç çıkışı |
| 23 | – | Kullanılmamış |
| 24 | 7.5A | Debriyaj pedalı konum anahtarı (CPP), marş kesme rölesi, hırsızlık önleme cihazı |
| 25 | 7.5A | Genel elektr10ik modül (GEM), gösterge paneli, Securi-Lock |
| 26 | 10 A | Pil tasarrufu rölesi, elektr10ik vites değiştirme rölesi, iç lamba rölesi, elektr10ik vites değiştirme k10trol modülü |
| 27 | 15A | DRL, acil durum ışıkları anahtarı, DTR sensörü, elektrik değişimi |
| 28 | 7.5A | Genel elektr10ik modül (GEM), radyo, hafızalı koltuk |
| 29 | 10 A | Radyo |
| 30 | 15A | Çekme / park lambası rölesi |
| 31 | – | Kullanılmamış |
| 32 | 10 A | Isıtmalı ayna |
| 33 | 15A | Farlar, gündüz yanan ışık (DRL) modülü, gösterge paneli |
| 34 | 7.5A | Entegre arka k10trol paneli, CD |
| 35 | 7.5A | Arka fan motoru (EATC ile) |
| 36 | 7.5A | EATC hafızası, CD, entegre arka k10trol paneli, hafızalı koltuk, mesaj merkezi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (1999)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 60A** | I/P sigorta paneli |
| 2 | 40A** | Fan motoru rölesi |
| 3 | 50A** | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) |
| 4 | 30A** | Elektrikli camlar, Elektrikli açılır tavan, Elektrikli koltuklar |
| 5 | 50A** | K10tak anahtarı, marş rölesi |
| 6 | 20A** | Transfer kutusu rölesi |
| 7 | – | Kullanılmamış |
| 8 | 20A** | Otomatik Sürüş K10trolü Ark Açık / Kapalı Örnek |
| 9 | 40A** | Otomatik sürüş k10trol rölesi |
| 10 | 30A** | PCM güç rölesi |
| 1 | 10 A* | Klima rölesi |
| 2 | 30A* | Isıtmalı koltuklar |
| 3 | 30A* | Isıtmalı arka ışık |
| 4 | 15A* | Sis farları ve gündüz farları |
| 5 | – | Kullanılmamış |
| 6 | 10 A* | Güç aktarma sistemi k10trol modülü |
| 7 | 30A* | 4 tekerlekli kilitlenme önleyici sistem modülü (4WABS) |
| 8 | 15A* | Arka silecek motoru |
| 9 | 20A* | Yakıt pompası rölesi ve RAP modülü |
| 10 | 15A* | Korna rölesi |
| 11 | 15A* | Park lambası rölesi ve ana ışık anahtarı |
| 12 | 30A* | Ana ışık anahtarı ve çok işlevli anahtar |
| 13 | 15A* | Isıtmalı oksijen sensörü, EGR vakum regülatörü, EVR solenoidi, eksantrik mili konum sensörü (CMP), kartuş havalandırma solenoidi |
| 14 | 30A* | Jeneratör akım regülatörü |
| 15 | – | Kullanılmamış |
| 1 | – | Silecek park rölesi |
| 2 | – | Klima rölesi |
| 3 | – | Silecek yüksek / düşük röle |
| 4 | – | PCM güç rölesi |
| 5 | – | Yakıt pompası rölesi |
| 6 | – | Marş rölesi |
| 7 | – | Korna rölesi |
| 8 | – | Arka silecek rölesi |
| 9 | – | Fan motoru rölesi |
| 10 | – | Arka silecek rölesi |
| 1 | – | Kullanılmamış |
| 1 | – | Kullanılmamış |
| 2 | – | Elektr10ik motor k10trol diyotu |
| * Mini Sigortalar ** Maxi Sigortalar |
2000
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2000)
| Numara. | amper | Yolcu bölmesi sigorta panelinin açıklaması |
|---|---|---|
| 1 | 7.5A | Elektrikli ayna düğmesi, elektrikli anten, hafızalı koltuk 7 |
| 2 | 7.5A | Fan motoru rölesi, hava yastığı teşhis m10itörü |
| 3 | 7.5A | Dur / Sola Dönüş Çekme Bağlantısı |
| 4 | 10 A | Sol far |
| 5 | 10 A | Veri Bağlantısı K10ektörü (DLC) |
| 6 | 7.5A | Arka fan motoru (EATC’siz) |
| 7 | 7.5A | Dur / Sağa Dönüş Çekme K10nektörü |
| 8 | 10 A | Sağ far, sis farı rölesi |
| 9 | 7.5A | Fren pedalı konum anahtarı |
| 10 | 7.5A | Hız K10trol / Amplifikatör Grubu, Genel Elektr10ik Modülü (GEM), Vites Kilidi Aktüatörü, Karışım Kapısı Aktüatörü, Klima – Isıtıcı Grubu, Dönüş Sinyali, Tepe K10solu, Yük Dengeleme Modülü |
| 11 | 7.5A | Gösterge paneli |
| 12 | 7.5A | Yıkayıcı pompası rölesi, arka yıkayıcı pompası rölesi |
| 13 | 20A | Fren pedalı konum anahtarı, fren basınç anahtarı |
| 14 | 10 A | 4 Tekerlekli Kilitlenme Önleyici Fren Sistemi Modülü (4WABS), 4WABS Ana Röle |
| 15 | 7.5A | Gösterge paneli |
| 16 | 30A | Silecek Motoru, Silecek Hi-Lo Rölesi, Silecek Çalıştırma / Park Rölesi |
| 17 | 25A | çakmak |
| 18 | 25A | Sürücü Kilit Açma Rölesi, Tüm Kilit Açma Rölesi, Tüm Kilit Rölesi, Elektrikli Koltuklar |
| 19 | 25A | PCM güç diyotu |
| 20 | 7.5A | RAP modülü, genel elektr10ik modül (GEM), radyo |
| 21 | 15A | Yanıp Sönme (Tehlike) |
| 22 | 20A | Yardımcı güç çıkışı |
| 23 | – | Kullanılmamış |
| 24 | 7.5A | Debriyaj pedalı konum anahtarı (CPP), marş kesme rölesi, hırsızlık önleme cihazı |
| 25 | 7.5A | Genel elektr10ik modül (GEM), gösterge paneli, Securi-Lock |
| 26 | 10 A | Pil tasarrufu rölesi, elektr10ik vites değiştirme rölesi, iç lamba rölesi, elektr10ik vites değiştirme k10trol modülü |
| 27 | 15A | DRL, acil durum lambaları örneği, DTR sensörü, elektrik değişimi |
| 28 | 7.5A | Genel elektr10ik modül (GEM), radyo, hafızalı koltuk |
| 29 | 25A | Radyo |
| 30 | 15A | Çekme / park lambası rölesi |
| 31 | – | Kullanılmamış |
| 32 | 10 A | Isıtmalı ayna |
| 33 | 15A | Farlar, gündüz yanan ışık (DRL) modülü, gösterge paneli |
| 34 | 7.5A | Entegre arka k10trol paneli, CD |
| 35 | 7.5A | Arka fan motoru (EATC ile) |
| 36 | 7.5A | EATC hafızası, CD, entegre arka k10trol paneli, hafızalı koltuk, mesaj merkezi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2000)
| Numara. | amper | Elektrik dağıtım kutusunun açıklaması |
|---|---|---|
| 1 | 60A** | I/P sigorta paneli |
| 2 | 40A** | Fan motoru rölesi |
| 3 | 50A** | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) |
| 4 | 30A** | Elektrikli camlar, Elektrikli açılır tavan, Elektrikli koltuklar |
| 5 | 50A** | K10tak anahtarı, marş rölesi |
| 6 | 20A** | Transfer kutusu rölesi |
| 7 | – | Kullanılmamış |
| 8 | 20A** | pnömatik süspansiy10 |
| 9 | 40A** | pnömatik süspansiy10 |
| 10 | 30A** | PCM güç rölesi |
| 1 | 10 A* | Klima rölesi |
| 2 | 30A* | Isıtmalı koltuklar |
| 3 | 30A* | Isıtmalı arka ışık |
| 4 | 15A* | Sis farları ve gündüz farları |
| 5 | – | Kullanılmamış |
| 6 | 10 A* | Güç aktarma sistemi k10trol modülü |
| 7 | 30A* | 4 tekerlekli kilitlenme önleyici sistem modülü (4WABS) |
| 8 | 15A* | Arka silecek motoru |
| 9 | 20A* | Yakıt pompası rölesi ve RAP modülü |
| 10 | 15A* | Korna rölesi |
| 11 | 15A* | Park lambası rölesi ve ana ışık anahtarı |
| 12 | 30A* | Ana ışık anahtarı ve çok işlevli anahtar |
| 13 | 15A* | Isıtmalı oksijen sensörü, EGR vakum regülatörü, EVR solenoidi, eksantrik mili konum sensörü (CMP), kartuş havalandırma solenoidi |
| 14 | 30A* | Jeneratör / Voltaj Regülatörü |
| 15 | – | Kullanılmamış |
| 1 | – | Silecek park rölesi |
| 2 | – | Klima rölesi |
| 3 | – | Silecek yüksek / düşük röle |
| 4 | – | PCM güç rölesi |
| 5 | – | Yakıt pompası rölesi |
| 6 | – | Marş rölesi |
| 7 | – | Korna rölesi |
| 8 | – | Arka silecek rölesi |
| 9 | – | Fan motoru rölesi |
| 10 | – | Arka silecek rölesi |
| 1 | – | Kullanılmamış |
| 1 | – | diyot DRL |
| 2 | – | Elektr10ik motor k10trol diyotu |
| * Mini Sigortalar ** Maxi Sigortalar |
2001
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2001)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 7.5A | Elektrikli ayna anahtarı, elektrikli anten, hafızalı koltuk |
| 2 | 7.5A | Fan motoru rölesi, hava yastığı teşhis m10itörü |
| 3 | 7.5A | Dur / Sola Dönüş Çekme Bağlantısı |
| 4 | 10 A | Sol far |
| 5 | 10 A | Veri Bağlantısı K10ektörü (DLC) |
| 6 | 7.5A | Arka fan motoru (EATC’siz) |
| 7 | 7.5A | Dur / Sağa Dönüş Çekme K10nektörü |
| 8 | 10 A | Sağ far, sis farı rölesi |
| 9 | 7.5A | Fren pedalı konum anahtarı |
| 10 | 7.5A | Hız K10trol / Amplifikatör Grubu, Genel Elektr10ik Modülü (GEM), Vites Kilidi Aktüatörü, Karışım Kapısı Aktüatörü, Klima – Isıtıcı Grubu, Dönüş Sinyali, Tepe K10solu, Yük Dengeleme Modülü |
| 11 | 7.5A | Gösterge paneli |
| 12 | 7.5A | Yıkayıcı pompası rölesi, arka yıkayıcı pompası rölesi |
| 13 | 20 1 | Fren pedalı konum anahtarı, fren basınç anahtarı |
| 14 | 10 A | 4 Tekerlekli Kilitlenme Önleyici Fren Sistemi Modülü (4WABS), 4WABS Ana Röle |
| 15 | 7.5A | Gösterge paneli |
| 16 | 30A | Silecek Motoru, Silecek Hi-Lo Rölesi, Silecek Çalıştırma / Park Rölesi |
| 17 | 25A | çakmak |
| 18 | 25A | Sürücü Kilit Açma Rölesi, Tüm Kilit Açma Rölesi, Tüm Kilit Rölesi, Elektrikli Koltuklar |
| 19 | 25A | PCM güç diyotu |
| 20 | 7.5A | RAP modülü, genel elektr10ik modül (GEM), radyo |
| 21 | 15A | Yanıp Sönme (Tehlike) |
| 22 | 20 1 | Yardımcı güç çıkışı |
| 23 | – | Kullanılmamış |
| 24 | 7.5A | Debriyaj pedalı konum anahtarı (CPP), marş kesme rölesi, hırsızlık önleme cihazı |
| 25 | 7.5A | Genel elektr10ik modül (GEM), gösterge paneli, Securi-Lock |
| 26 | 10 A | Pil tasarrufu rölesi, elektr10ik vites değiştirme rölesi, iç lamba rölesi, elektr10ik vites değiştirme k10trol modülü |
| 27 | 15A | DRL, acil durum ışıkları anahtarı, DTR sensörü, elektrik değişimi |
| 28 | 7.5A | Genel elektr10ik modül (GEM), radyo, hafızalı koltuk |
| 29 | 25A | Radyo |
| 30 | 15A | Çekme / park lambası rölesi |
| 31 | – | Kullanılmamış |
| 32 | 10 A | Isıtmalı ayna |
| 33 | 15A | Farlar, gündüz yanan ışık (DRL) modülü, gösterge paneli |
| 34 | 7.5A | Entegre arka k10trol paneli, CD |
| 35 | 7.5A | Arka fan motoru (EATC ile) |
| 36 | 7.5A | EATC hafızası, CD, entegre arka k10trol paneli, hafızalı koltuk, mesaj merkezi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2001)
| Numara. | amper | Elektrik dağıtım kutusunun açıklaması |
|---|---|---|
| 1 | 60A** | I / P sigorta panosu sigortaları 1, 9 ve 13 |
| 2 | 40A** | Fan motoru rölesi |
| 3 | 50A** | 4 Tekerlekli Kilitlenmeyi Önleyici Fren Sistemi Modülü (4WABS) |
| 4 | 30A** | Elektrikli açılır tavan, aksesuar röle gecikmesi |
| 5 | 50A** | K10tak anahtarı, marş rölesi |
| 6 | 20A** | Transfer kutusu rölesi |
| 7 | – | Kullanılmamış |
| 8 | 20A** | pnömatik süspansiy10 |
| 9 | 40A** | pnömatik süspansiy10 |
| 10 | 30A** | PCM güç rölesi |
| 1 | 10 A* | Klima rölesi |
| 2 | 30A* | Isıtmalı koltuklar |
| 3 | 30A* | Isıtmalı arka ışık |
| 4 | 15A* | Sis farları ve gündüz farları |
| 5 | – | Kullanılmamış |
| 6 | 10 A* | Güç aktarma sistemi k10trol modülü |
| 7 | 30A* | 4 tekerlekli kilitlenme önleyici sistem modülü (4WABS) |
| 8 | 15A* | Arka silecek motoru |
| 9 | 20A* | Yakıt pompası rölesi ve RAP modülü |
| 10 | 15A* | Korna rölesi |
| 11 | 15A* | Park lambası rölesi ve ana ışık anahtarı |
| 12 | 30A* | Ana ışık anahtarı ve çok işlevli anahtar |
| 13 | 15A* | Isıtmalı oksijen sensörü, EGR vakum regülatörü, EVR solenoidi, eksantrik mili konum sensörü (CMP), kartuş havalandırma solenoidi |
| 14 | 30A* | Jeneratör akım regülatörü |
| 15 | – | Kullanılmamış |
| 1 | – | Silecek park rölesi |
| 2 | – | Klima rölesi |
| 3 | – | Silecek yüksek / düşük röle |
| 4 | – | PCM güç rölesi |
| 5 | – | Yakıt pompası rölesi |
| 6 | – | Marş rölesi |
| 7 | – | Korna rölesi |
| 8 | – | Arka silecek rölesi |
| 9 | – | Fan motoru rölesi |
| 10 | – | Arka silecek rölesi |
| 1 | – | Kullanılmamış |
| 1 | – | diyot DRL |
| 2 | – | Elektr10ik motor k10trol diyotu |
| * Mini Sigortalar ** Maxi Sigortalar |
