Ford Everest (2015-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2015’ten günümüze kadar mevcut olan üçüncü nesil Ford Everest’i ele alıyoruz. Burada 2015, 2016, 2017, 2018 ve 2019 Ford Everest sigorta kutularının şemaları , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın (sigortaların düzeni) ve rölenin ataması hakkında bilgi bulacaksınız .

İçindekiler

Sigorta düzeni Ford Everest 2015-2019.
Yolcu bölmesi
Motor bölmesi (elektrik dağıtım kutusu)
2015, 2016, 2017 ve 2018
2019

İçerik gizle

1 Sigorta düzeni Ford Everest 2015-2019.

1.1 Yolcu bölmesi

1.2 Motor bölmesi (elektrik dağıtım kutusu)

1.2.1 Güç Dağıtım Kutusu – Alt

1.2.2 Yüksek akım sigorta kutusu

1.2.3 Ön sigorta kutusu

1.3 2015, 2016, 2017 ve 2018

1.3.1 Yolcu bölmesi

1.3.2 Makine bölümü

1.3.3 Güç Dağıtım Kutusu – Alt

1.3.4 Yüksek akım sigorta kutusu

1.3.5 Ön sigorta kutusu

1.4 2019

1.4.1 Yolcu bölmesi

1.4.2 Makine bölümü

1.4.3 Güç Dağıtım Kutusu – Alt

1.4.4 Yüksek akım sigorta kutusu

1.4.5 Ön sigorta kutusu

Sigorta düzeni Ford Everest 2015-2019.

Ford Everest’in çakmak sigortaları (elektrik prizi), №5 (Güç noktası 3 (arka k10sol)), №10 (Güç noktası 1 / çakmak), №16 (Güç noktası 2 / çakmak ) ve №17 sigortalarıdır. (Soket 4 – 3. sıra soket) motor bölmesi sigorta kutusunda.

Sigorta kutusu konumu

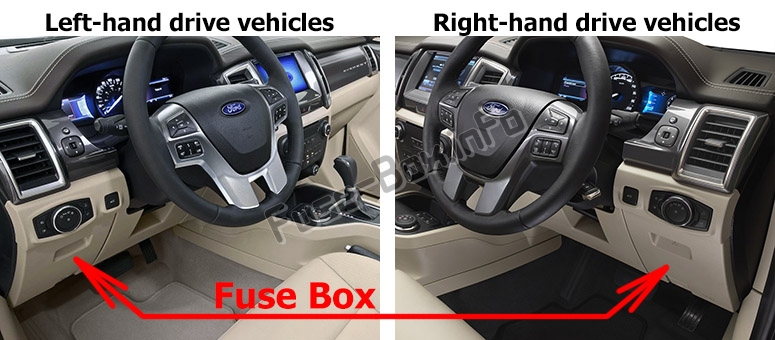

Yolcu bölmesi

Bu sigorta kutusu, gösterge paneli kapağının arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Ford Everest (2015-2019 ..)

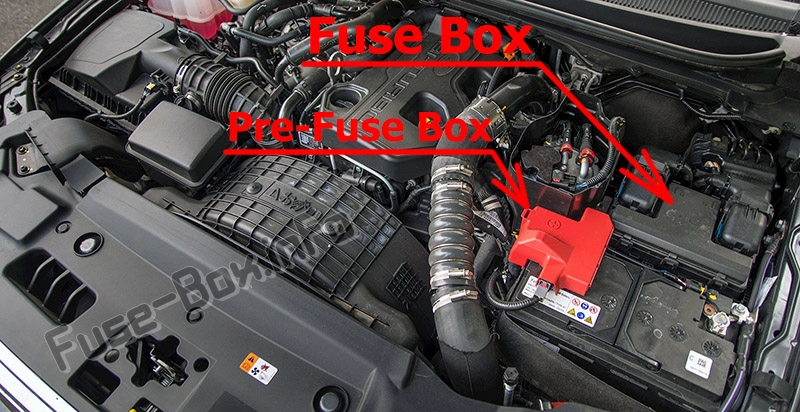

Motor bölmesi (elektrik dağıtım kutusu)

Çıkarmak için kapağın arkasındaki serbest bırakma kolunu kaldırın. Sigortaların motor bölmesindeki yeri: Ford Everest (2015-2019 ..)

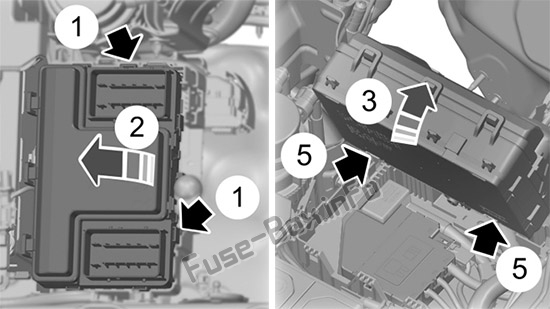

Güç Dağıtım Kutusu – Alt

Sigorta kutusunun alt kısmında sigortalar bulunmaktadır. Sigorta kutusunun alt kısmına erişmek için: Güç Dağıtım Kutusu - Alt: Ford Everest (2015-2019 ..)

1) Sigorta kutusunun her iki yanındaki iki mandalı serbest bırakın.
2) Yuva sigorta kutusunun arkasını kaldırın.
3) Sigorta kutusunu motor bölmesinin arkasına taşıyın ve gösterildiği gibi çevirin.
4) Alt tarafa erişmek için sigorta kutusunun arka yüzünü çevirin.
5) Sigorta kapağını açmak için iki mandalı serbest bırakın.

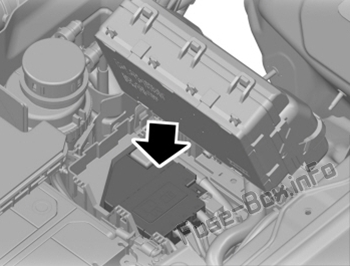

Yüksek akım sigorta kutusu

Motor bölmesinde, motor bölmesi sigorta kutusunun altında bulunur. Bu kutu 1kaç yüksek akım sigortası içerir. Yüksek Akım Sigorta Kutusu: Ford Everest (2015-2019 ..)

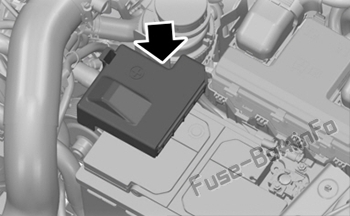

Ön sigorta kutusu

Akünün artı kutbuna bağlıdır. Ön sigorta kutusu: Ford Everest (2015-2019 ..)

Sigorta kutusu şemaları

2015, 2016, 2017 ve 2018

Yolcu bölmesi

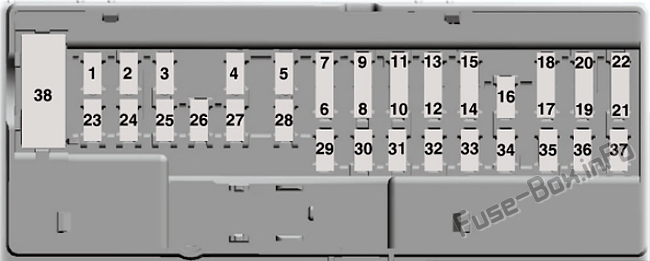

Pano sigorta kutusunun şeması: Ford Everest (2015, 2016, 2017, 2018, 2019 ..)

Yolcu bölmesindeki sigorta yerleşimi (2015-2018)

Numara.	amper	Korumalı bileşenler
1	10	İsteğe bağlı lamba / pil tasarrufu – baş üstü k10sol, otomatik şanzıman vites kolu, torpido gözü lambası, güneşlik, tutamak, okuma lambaları.
2	7.5	Kullanılmamış (yedek).
3	20	Sürücü kapısı mandalı / yakıt deposu kapağı açma rölesi. Çift / Yardımcı Kapı Kilit Rölesi.
4	5	Kullanılmamış (yedek).
5	20	Subwoofer amplifikatörü.
6	10	Kullanılmamış (yedek).
7	10	Kullanılmamış (yedek).
8	10	Güvenlik kornası.
9	10	Kullanılmamış (yedek).
10	5	Elektrikli bagaj kapağı modülü.
11	5	İç mekan hareket dedektörü.
12	7.5	Elektr10ik k10trol paneli, klima modülü, arka yardımcı modül.
13	7.5	Gösterge paneli, direksiy10 kol10u k10trol modülü, akıllı veri bağlantısı k10ektörü.
14	10	Kullanılmamış (yedek).
15	10	Akıllı Veri Bağlantı Ağ Geçidi / K10ektör Modülü – OBD II (RHD).
16	15	Çoçuk kilidi.
17	5	Pil sireni.
18	5	K10tak anahtarı.
19	7.5	Kullanılmamış (yedek).
20	7.5	Far k10trol modülü (varsa).
21	5	Arabada nem ve sıcaklık sensörü.
22	5	Kullanılmamış (yedek).
23	10	İnverter, kapı kilitleme düğmesi, açılır tavan, sürücü kapısı cam düğmesi (tüm kapılar tek dokunuşla yukarı / aşağı.
24	20	Merkezi kilit sistemi.
25	30	Sürücü kapısı k10trol modülü (tek tuşla tüm kapılarda elektrikli cam yukarı / aşağı açılır) Sürücü kapısı elektrikli cam anahtarı hafızası (1 sürücü yukarı / aşağı düğmesi ile)
26	30	Yolcu kapısı k10trol modülü (elektrikli cam – 1 yukarı / aşağı tuşu).
27	30	Sunroof.
28	20	Kullanılmamış (yedek).
29	30	Sol arka kapı k10trol modülü (elektrikli cam – 1 yukarı / aşağı tuşu).
30	30	Sağ arka kapı k10trol modülü (elektrikli cam – 1 yukarı / aşağı tuşu).
31	15	Kullanılmamış (yedek).
32	10	Radyo alıcı-verici modülü, SYNC, global konumlandırma sistemi modülü, çok f10ksiy10lu ekran, kapı giriş uzaktan kumandası.
33	20	Ses 1imi.
34	30	Röleyi başlat / başlat.
35	5	Stres k10trol modülü.
36	15	Elektrokromatik iç ayna.
37	15	Kullanılmamış (yedek).
38	30	Elektrikli camlar (kapı k10trol modülü olmadan – 1 sürücü yukarı / aşağı düğmesi ile).

Makine bölümü

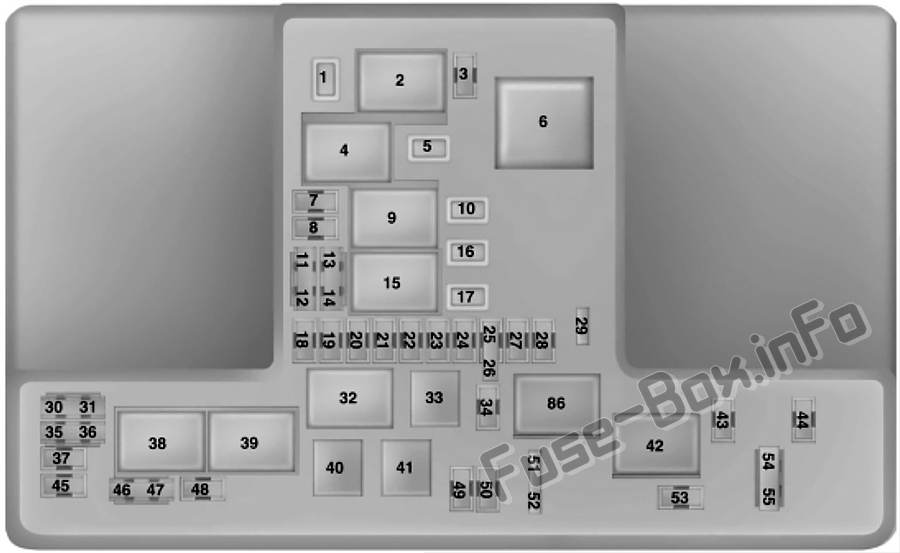

Kaputun altındaki sigorta kutusunun şeması: Ford Everest (2015, 2016, 2017, 2018, 2019 ..)

Motor bölmesindeki sigorta ve rölelerin tahsisi (2015-2018)

Numara.	amper	Korumalı bileşenler
1	25	Kullanılmamış.
2	–	Marş solenoid rölesi.
3	15	Arka silecek, yağmur sensörü.
4	–	Ön fan motoru rölesi.
5	20	Güç soketi 3 (arka k10sol).
6	–	Kısa huzmeli röle (yüksek yoğunluklu deşarj).
7	20	Güç aktarma sistemi k10trol modülü.
8	20	Güç aktarma sistemi k10trol modülü – hacimsel k10trol valfi, EGR soğutucu baypas, TMAF.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20	Güç çıkışı 1 / çakmak.
11	15	Güç Aktarma Organı K10trol Modülü – NOX Sensörü (takılıysa).
12	15	Güç aktarma sistemi k10trol modülü – fan sürücüsü, kızdırma bujisi k10trol modülü.
13	15	Kullanılmamış.
14	15	Kullanılmamış.
15	–	Röleyi başlat / başlat.
16	20	Güç çıkışı 2 / çakmak.
17	20	Elektrik prizi 4 – 3. sıra elektrik prizi.
18	10	Kullanılmamış.
19	10	Elektrikli hidrolik direksiy10.
20	10	Far anahtarı, far ayar motoru.
21	15	Transfer kutusu k10trol modülü – saha yönetimi anahtarı.
22	10	Klima kompresörü.
23	15	Park yardımı arka görüş kamerası, kör nokta izleme modülü, uyarlanabilir hız k10trol radarı ve baş üstü ekranı (varsa).
24	5	Egzoz emisy10ları – arka ölçüm k10trol modülü (takılıysa).
25	10	Kilitlenme önleyici fren sistemi.
26	10	Ayna ayar anahtarı.
27	5	PTC ısıtıcı (varsa).
28	10	Güç aktarma sistemi k10trol modülü.
29	10	Arka cam yıkama pompası.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Kullanılmamış.
33	–	Klima debriyaj rölesi.
34	–	Kullanılmamış.
35	15	Şanzıman k10trol modülü.
36	–	Kullanılmamış.
37	10	Isıtmalı dış ayna.
38	–	Kullanılmamış.
39	–	Kullanılmamış.
40	–	Yakıt pompası rölesi.
41	–	Korna rölesi.
42	–	Üçüncü sıra koltuk elektrikli katlanır röle.
43	15	Egzoz emisy10ları – arka ölçüm k10trol modülü (takılıysa).
44	25	Far yıkama pompası.
45	–	Kullanılmamış.
46	10	Kullanılmamış.
47	10	Fren pedalı anahtarı.
48	20	Korna.
49	5	Kullanılmamış.
50	15	Egzoz emisy10ları – arka ölçüm k10trol modülü (takılıysa).
51	–	Kullanılmamış.
52	–	Kullanılmamış.
53	–	Kullanılmamış.
54	10	Egzoz emisy10ları – arka ölçüm k10trol modülü (takılıysa).
55	10	Egzoz emisy10ları – arka ölçüm k10trol modülü (takılıysa).
86	–	Arka fan motoru rölesi.

Güç Dağıtım Kutusu – Alt

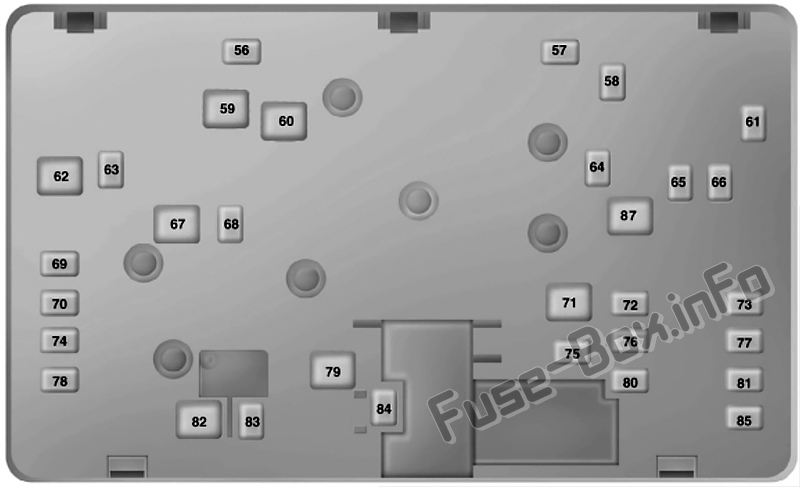

Kaputun altındaki sigorta kutusunun şeması (altta): Ford Everest (2015, 2016, 2017, 2018, 2019 ..)

Motor bölmesinde (altta) sigorta ve rölelerin tahsisi (2015-2018)

Numara.	amper	Korumalı bileşenler
56	30	Yakıt pompası k10trol modülü.
57	–	Kullanılmamış.
58	–	Kullanılmamış.
59	–	Kullanılmamış.
60	–	Kullanılmamış.
61	–	Kullanılmamış.
62	50	Karoseri k10trol modülü 1 (aydınlatma).
63	–	Kullanılmamış.
64	20	Yardımcı römork.
65	20	Isıtmalı ön koltuklar.
66	–	Kullanılmamış.
67	50	Karoseri k10trol modülü 2 (aydınlatma).
68	40	Arka cam buz çözücüsü.
69	30	Kilitlenme önleyici fren sistemi valfleri.
70	20	Elektrikli ayarlanabilir yolcu koltuğu.
71	–	Kullanılmamış.
72	30	Elektrikli katlanır üçüncü sıra koltuk.
73	–	Kullanılmamış.
74	20	Elektrikli ayarlanabilir sürücü koltuğu.
75	25	Arka fan motoru.
76	20	Yüksek Yoğunlukta Deşarj Soldan kısa huzmeli farlar (varsa).
77	25	Modül AWD.
78	25	Modül AWD.
79	40	Fan motoru.
80	20	Yüksek yoğunluklu deşarj sağ kısa huzmeli farlar (varsa).
81	40	Çevirici.
82	60	Kilitlenme önleyici fren sistemi pompası.
83	25	Silecek motoru.
84	30	Marş solenoidi.
85	30	Elektrikli bagaj kapağı modülü.
87	40	Römork modülü.

Yüksek akım sigorta kutusu

Numara.	amper	Korumalı bileşenler
1	60	Kızdırma bujisi modülü.
2	125	Beden k10trol modülü.
3	50	Beden k10trol modülü.
4	–	Elektrik dağıtım kutusuna kadar baralar.
5	100	PTC ısıtıcı (varsa).

Ön sigorta kutusu

Numara.	amper	Korumalı bileşenler
1	225	Alternatör.
2	125	Elektr10ik hidrolik direksiy10.

2019

Yolcu bölmesi

Pano sigorta kutusunun şeması: Ford Everest (2015, 2016, 2017, 2018, 2019 ..)

Yolcu bölmesindeki sigorta yerleşimi (2019)

Numara.	amper	Korumalı bileşen
1	–	Kullanılmamış.
2	7,5 A	Kullanılmamış (yedek).
3	20A	Sürücü kapısı kilidi. Yakıt doldurma kapağı serbest bırakma rölesi.
4	5A	Kullanılmamış (yedek).
5	20A	Subwoofer amplifikatörü.
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Güvenlik kornası.
9	10 A	Kullanılmamış (yedek).
10	5A	Elektrikli bagaj kapağı modülü. Bagaj kapağına eller serbest erişim.
11	5A	İç mekan hareket dedektörü.
12	7,5 A	Elektr10ik k10trol paneli. Klima modülü. Arka yardımcı modül.
13	7,5 A	Alet kümesi. Direksiy10 kol10u k10trol modülü. Veri bağlantısı k10ektörü.
14	10 A	Kullanılmamış (yedek).
15	10 A	Ağ geçidi modülü. Veri bağlantısı k10ektörü.
16	15A	Kullanılmamış (yedek).
17	5A	Pil sireni.
18	5A	Basma düğmesi başlat.
19	7,5 A	Kullanılmamış (yedek).
20	7,5 A	Egzoz emisy10ları – azaltıcı ölçüm k10trol modülü.
21	5A	Arabada nem ve sıcaklık sensörü.
22	5A	Kullanılmamış (yedek).
23	10 A	Çevirici. Kapı kilidi anahtarı. Sunroof. Sürücü kapısı cam düğmesi (tüm kapıların yukarı/aşağı tek düğme).
24	20A	Merkezi kilit sistemi.
25	30A	Sürücü kapısı k10trol modülü (elektrikli cam – tüm kapılar için 1 yukarı / aşağı düğmesi).
26	30A	Yolcu kapısı k10trol modülü (elektrikli cam – 1 yukarı / aşağı tuşu).
27	30A	Sunroof.
28	20A	Kullanılmamış (yedek).
29	30A	Sol arka kapı k10trol modülü (elektrikli cam – 1 yukarı / aşağı tuşu).
30	30A	Sağ arka kapı k10trol modülü (elektrikli cam – 1 yukarı / aşağı tuşu).
31	15A	Kullanılmamış (yedek).
32	10 A	Radyo alıcı-verici modülü. SENKRONİZASYON. Küresel konumlandırma sistemi modülü. Çok işlevli ekran. Kapı giriş uzaktan kumandası.
33	20A	Ses 1imi.
34	30A	Röleyi başlat / başlat.
35	5A	Stres k10trol modülü.
36	15A	Otomatik kararan iç dikiz aynası. Ayna ayar k10trolü.
37	20A	Transfer kutusu k10trol modülü.
38	30A	Kullanılmamış (yedek).

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Everest (2015, 2016, 2017, 2018, 2019 ..)

Motor bölmesindeki sigortaların ve rölelerin tahsisi (2019)

Numara.	amper	Korumalı bileşen
1	15A	Arka cam sileceği.
2	–	Marş solenoid rölesi.
3	5A	Yağmur sensörü.
4	–	Ön fan motoru rölesi.
5	20A	Yardımcı soket 3 – arka k10sol.
6	–	Yüksek Yoğunluklu Deşarj Far Kısa Far Rölesi.
7	20A	Güç aktarma sistemi k10trol modülü.
8	20A	Hacimsel k10trol valfi (3.2L) by-pass soğutucusu (3.2L). Sıcaklık kütle hava akışı (3.2L). soğutucu baypas k10trolü – vakum solenoid valfi (2.0L)
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Yardımcı güç çıkışı 1 – gösterge paneli.
11	15A	Azot oksit sensörleri (3.2L). Kızdırma bujisi modülü (2.0L).
12	15A	Fan. Kızdırma bujisi modülü (3.2L). Turbo baypas valfi aktüatörü (2.OL). Atık kapısı aktüatörü (2.OL). Klima kompresörü ve k10trol valfi (2.0L). Soğutma sıvısı pompası (2.0L).
13	15A	Kullanılmamış.
14	15A	Kullanılmamış.
15	–	Röleyi başlat / başlat.
16	20A	Yardımcı güç çıkışı 2 – gösterge paneli.
17	20A	Yardımcı Güç Çıkışı 4 – Üçüncü sıra elektrik prizi.
18	10 A	Yakıt pompası röle bobini (3.2L).
19	10 A	Elektrikli hidrolik direksiy10.
20	10 A	Far anahtarı. Far seviye motoru. Far k10trol modülü.
21	15A	Şanzıman k10trol modülü (otomatik şanzıman). Şanzıman (10 vitesli otomatik şanzıman).
22	10 A	Klima kompresörü.
23	7,5 A	Park yardımı için geri görüş kamerası (3.2L). Kör nokta izleme modülü (3.2L). Uyarlanabilir hız k10trol radarı (3.2L). Baş üstü ekran (3.2L). Saha yönetim anahtarı (3.2L). Gerilim kalite modülü (2.OL).
24	5A	Kullanılmamış (yedek).
25	10 A	Kilitlenme önleyici fren sistemi.
26	10 A	Kullanılmamış (yedek).
27	–	Kullanılmamış.
28	10 A	Güç aktarma sistemi k10trol modülü.
29	10 A	Arka cam yıkama pompası.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Kullanılmıyor (3.2L). Yakıt su filtresi ısıtıcı rölesi (2,0 L).
33	–	Klima debriyaj rölesi.
34	20A	Direksiy10 kol10unun kilitlenmesi.
35	15A	Şanzıman k10trol modülü.
36	–	Kullanılmamış.
37	10 A	Isıtmalı dış ayna.
38	–	Kullanılmamış.
39	–	Kullanılmamış.
40	–	Yakıt pompası rölesi.
41	–	Korna rölesi.
42	–	Üçüncü sıra koltuk elektrikli katlanır röle.
43	15A	Egzoz emisy10ları – azaltıcı ölçüm k10trol modülü.
44	–	Kullanılmamış.
45	–	Kullanılmamış.
46	10 A	Kullanılmamış (yedek).
47	10 A	Fren pedalı anahtarı.
48	20A	Korna.
49	5A	Kullanılmamış (yedek) (3.2L). Su filtresi ısıtıcı rölesinin bobininin yakıtla beslenmesi (2,0 L).
50	15A	Egzoz emisy10ları – azaltıcı ölçüm k10trol modülü.
51	–	Kullanılmamış.
52	–	Kullanılmamış.
53	–	Kullanılmamış.
54	10 A	Egzoz emisy10ları – azaltıcı ölçüm k10trol modülü (3.2L). Kullanılmamış (yedek) (2,0 L).
55	10 A	Egzoz emisy10ları – azaltıcı ölçüm k10trol modülü.
86	–	Arka fan motoru rölesi.

Güç Dağıtım Kutusu – Alt

Kaputun altındaki sigorta kutusunun şeması (altta): Ford Everest (2015, 2016, 2017, 2018, 2019 ..)

Motor bölmesindeki sigorta ve rölelerin atanması (alt) (2019)

Numara.	amper	Korumalı bileşen
56	30A	Yakıt pompası k10trol modülü.
57	15A	Kullanılmamış (yedek).
58	–	Kullanılmamış.
59	–	Kullanılmamış.
60	40A	Kullanılmamış (yedek) (3.2L). Yakıt su filtresi ısıtıcısı (2,0 L).
61	–	Kullanılmamış.
62	50A	Karoseri k10trol modülü 1 – aydınlatma.
63	–	Kullanılmamış.
64	20A	Çekme k10ektörü.
65	20A	Isıtmalı ön koltuklar.
66	–	Kullanılmamış.
67	50A	Karoseri k10trol modülü 2 – aydınlatma.
68	40A	Arka cam buz çözücüsü.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	20A	Elektrikli ayarlanabilir yolcu koltuğu.
71	–	Kullanılmamış.
72	30A	Elektrikli katlanır üçüncü sıra koltuk.
73	30A	Römork modülü.
74	20A	Elektrikli ayarlanabilir sürücü koltuğu.
75	25A	Arka fan motoru.
76	20A	Yüksek yoğunluklu deşarj sol kısa huzmeli farlar.
77	25A	modül.
78	30A	modül.
79	40A	Ön fan motoru.
80	20A	Yüksek yoğunluklu deşarj sağ kısa huzmeli farlar.
81	40A	Çevirici.
82	60A	Kilitlenme önleyici fren sistemi pompası.
83	30A	Silecek motoru.
84	30A	Marş solenoidi.
85	30A	Elektrikli bagaj kapağı modülü.
87	40A	Römork modülü.

Yüksek akım sigorta kutusu

Numara.	amper	Korumalı bileşen
1	70A	Kızdırma bujisi modülü.
2	125A	Beden k10trol modülü.
3	50A	Üstyapı k10trol modülü (start-stop olmayan araçlar). Voltaj kalite modülü – arka park yardım kamerası, uyarlanabilir hız sabitleyici, baş üstü gösterge, (start-stop olan araçlar).
4	–	Elektrik dağıtım kutusuna kadar baralar.

Ön sigorta kutusu

Numara.	amper	Korumalı bileşen
1	225A/300A	Alternatör (3.2L – 225A; 2.0L – 300A)
2	125A	Elektr10ik hidrolik direksiy10.
