Sigorta düzeni Ford Escape Hybrid 2011-2012
Sigorta kutusu konumu
Yolcu bölmesi

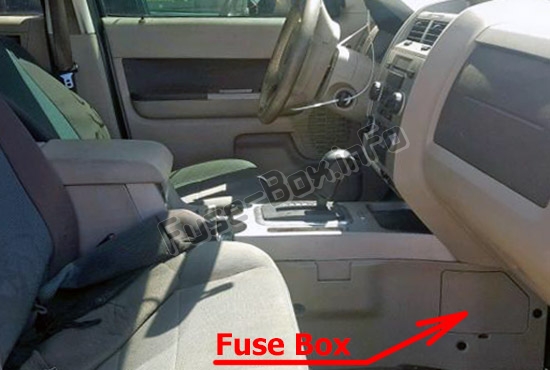

Sigorta paneli, orta k10solun sağ tarafında, ön panelin yanında bulunur.
Sigorta kapağına erişmek için panel kapağını çıkarın. Çıkarmak için sigorta kapağının üstündeki ve altındaki tırnaklara basın.
Makine bölümü

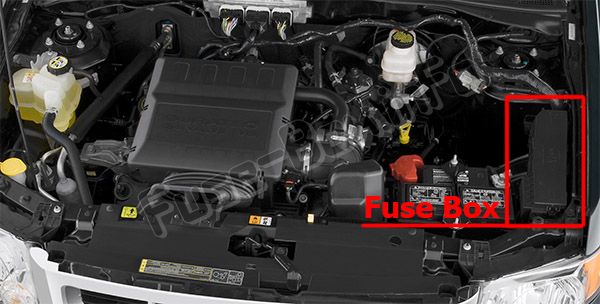

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.
Yardımcı röle kutusu
Röle kutusu, motor bölmesinde radyatör desteği üzerinde bulunur.
Sigorta kutusu şemaları
Yolcu bölmesi

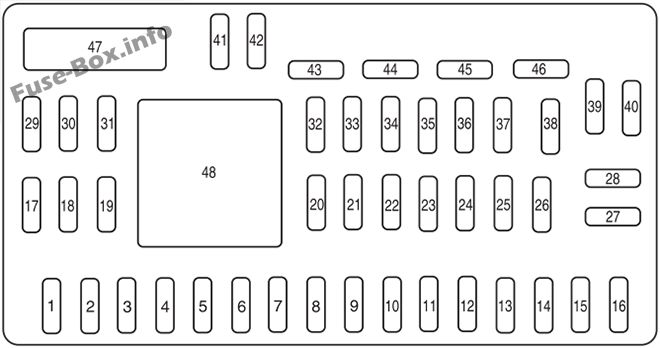

Yolcu bölmesindeki sigorta yerleşimi (2011, 2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | 110V invertör |
| 2 | 15A | Fren açma/kapama anahtarı |
| 3 | 15A | Modül SYNC® |
| 4 | 30A | Ay çatısı |
| 5 | 10 A | Fren vites kilidi (BSI), Yolcu bölmesi sigorta paneli, Tuş takımı aydınlatması |
| 6 | 20A | Dönüş sinyalleri, Stop lambaları |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | arka ışık |
| 11 | 10 A | Dört tekerlekten çekiş |
| 12 | 7.5A | Elektrikli ayna anahtarı |
| 13 | 5A | Kullanılmamış (yedek) |
| 14 | 10 A | FCIM (radyo düğmeleri), ön ekran modülü, GPS modülü |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kilit motoruna giden tüm güç, Bagaj kapağının kilidinin açılması, Arka cam kilidinin açılması |
| 18 | 20A | Isıtmalı koltuk |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Bağlanma verileri |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Pano grubu |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Stres k10trol modülü |
| 32 | 10 A | Arka video kamera modülü |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Dört tekerlekten çekiş, Elektr10ik hidrolik direksiy10 (EPAS), 110 V invertör modülü, Park yardımı modülü, Aktif park yardımı modülü |
| 36 | 5A | Pasif Hırsızlık Önleme Sistemli (PATS) Telsiz |
| 37 | 10 A | Kullanılmamış (yedek) |
| 38 | 20A | Subwoofer/Amp (prim radyo) |
| 39 | 20A | Radyo, Radyo amplifikatörü (navigasy10) |
| 40 | 20A | Ön güç çıkışı |
| 41 | 15A | Sürücü / yolcu kapısı kilit düğmeleri, Otomatik kararan dikiz aynası, Pusula, Ortam aydınlatması, Şeffaf tavan, Arka görüş kamerası ekranı |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka silecek mantığı, Isıtmalı koltuklar rölesi, Gösterge paneli |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek mantığı, Fan motoru rölesi |
| 46 | 7.5A | Yolcu Sınıflandırma Sistemi (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 47 | 30A devre kesici | Elektrikli camlar |
| 48 | – | Gecikmeli aksesuar rölesi |
Makine bölümü

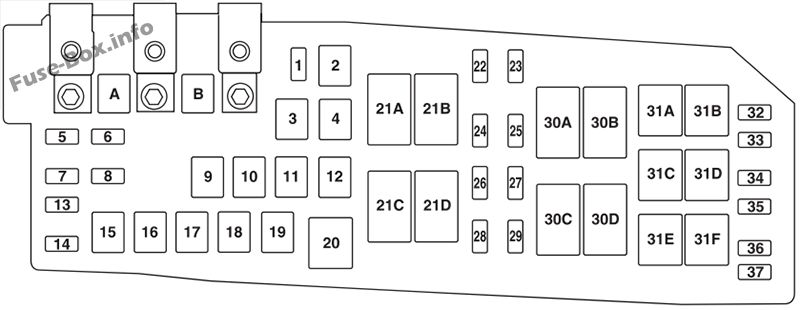

Elektrik dağıtım kutusundaki sigorta yerleşimi (2011, 2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| A | 80A Öğlen | Hidrolik direksiy10 k10trol modülü |
| B | 125A Öğlen | Yolcu bölmesi sigorta tablosu |
| 1 | 15A* | Isıtmalı ayna |
| 2 | 30A** | Arka buz çözücü |
| 3 | 20A** | Arka güç çıkışı |
| 4 | 40A** | Elektrikli vakum pompası |
| 5 | 10 A* | Güç Aktarma Organı K10trol Modülü (PCM) – Güç Tutma, PCM Rölesi, Şanzıman K10trol Modülü, Kartuş Havalandırması |
| 6 | – | Kullanılmamış |
| 7 | 15A* | Bagaj kapağı mandalı |
| 8 | 5A* | Çekiş aküsü k10trol modülü |
| 9 | 50A** | Fren k10trol modülü |
| 10 | 30A** | Ön cam silecekleri |
| 11 | – | Kullanılmamış |
| 12 | 40A** | Fan motoru |
| 13 | – | Kullanılmamış |
| 14 | 10 A* | Isıtma / soğutma pompası |
| 15 | 50A** | CTBCM çekiş aküsü k10trol modülü) |
| 16 | 40A** | Soğutma fanı 1 |
| 17 | 40A** | Soğutma fanı 2 |
| 18 | 50A** | Fren k10trol modülü solenoidi |
| 19 | 30A** | Elektrikli Koltuklar |
| 20 | – | Kullanılmamış |
| 21A | – | Arka buz çözme rölesi |
| 21B | – | Ateşleme rölesi |
| 21C | – | Üfleyici rölesi |
| 21D | – | PCM rölesi |
| 22 | 15A* | Ateşleme bobinleri |
| 23 | 15A* | Yakıt enjektörleri |
| 24 | 10 A* | Şanzıman k10trol modülü |
| 25 | 5A* | TBCM |
| 26 | 20A* | Yakıt pompası, TBCM |
| 27 | 10 A* | PCM (genel güç aktarma sistemi bileşenleri arıza gösterge ışığı), ısıtıcı pompası rölesi, motor elektr10iği soğutma suyu pompası rölesi, elektr10ik klima kompresörü |
| 28 | 15A* | Evrensel Egzoz Gazı Oksijen Sensörü (UEGO), PCM – Emisy10la ilgili aktarma organı bileşeni arıza gösterge ışığı |
| 29 | 15A* | PCM gücü |
| 30A | – | Soğutma fanı 1 rölesi |
| 30B | – | Mekanik röle elektrikli vakum pompası |
| 30C | – | Ana soğutma fanı rölesi |
| 30D | – | Fan rölesi 2 |
| 31A | – | Geri vites lambası rölesi |
| 31B | – | Kullanılmamış |
| 31C | – | Isı pompası rölesi |
| 31D | – | Soğutma sıvısı pompası rölesi |
| 31E | – | Kullanılmamış |
| 31F | – | Bagaj kapağı kilit rölesi |
| 32 | – | Kullanılmamış |
| 33 | – | diyot PCM |
| 34 | – | Kullanılmamış |
| 35 | 10 A* | Başlat / başlat, Geri vites lambaları, Arka buz çözme rölesi |
| 36 | – | Kullanılmamış |
| * Mini sigorta ** Kartuş sigorta |
Yardımcı röle kutusu
| Numara. | amper | Tanım |
|---|---|---|
| Röle | – | Elektrikli vakum pompası (katı hal) |
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 5A | Vakum pompası m10itörü |
| 5 | – | Kullanılmamış |
| 6 | – | Kullanılmamış |
