Ford Escape (2020-..) Sigorta Kutusu Şeması

Bu yazımızda 2020’den günümüze ulaşan dördüncü nesil Ford Escape’i ele alıyoruz. Burada Ford Escape 2020’nin sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ile ilgili bilgileri ve her 1 sigortanın atanması (sigortaların düzeni) hakkında bilgileri bulacaksınız .

İçindekiler

Sigorta düzeni Ford Escape 2020- ..
Yolcu bölmesi
Makine bölümü
2020

İçerik gizle

1 Sigorta düzeni Ford Escape 2020- ..

Sigorta düzeni Ford Escape 2020- ..

Ford Escape çakmak (elektrik prizi) sigortaları, motor bölmesi sigorta kutusundaki # 61 (arka kargo elektrik fişi), # 70 (arka k10sol elektrik fişi) ve # 71’dir (multimedya kutusu elektrik prizi).

Sigorta kutusu konumu

Yolcu bölmesi

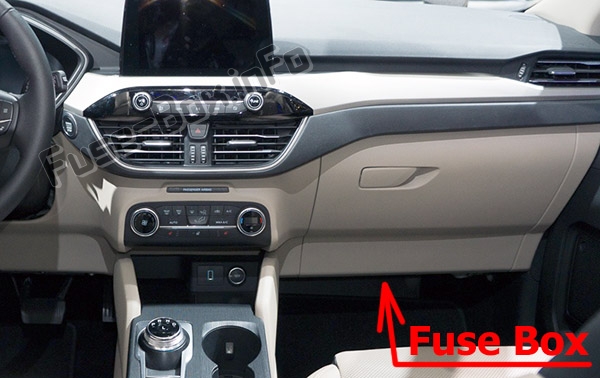

Sigorta kutusu yolcu bölmesinde torpido gözünün altında bulunur (alt tarafı çıkarın). Sigortaların yolcu bölmesindeki yeri: Ford Escape (2020- ..)

Makine bölümü

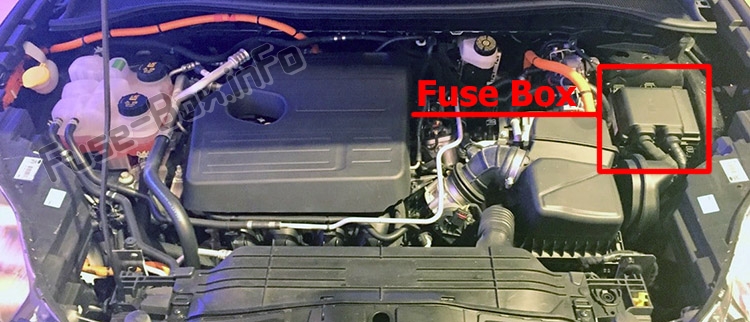

Sigortaların motor bölmesindeki yeri: Ford Escape (2020- ..)

Sigorta kutusu şemaları

2020

Yolcu bölmesi

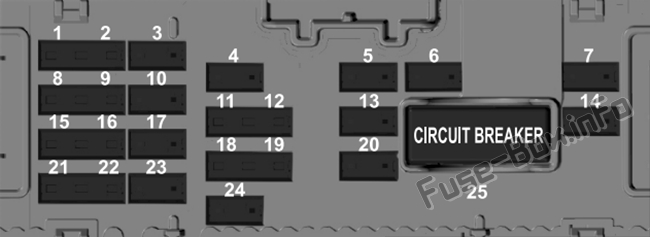

Pano sigorta kutusu şeması: Ford Escape (2020- ..)

Yolcu bölmesindeki sigorta yerleşimi (2020)

Numara.	amper	Tanım
1	5A	Kullanılmamış (yedek).
2	5A	Kullanılmamış (yedek).
3	10 A	Kullanılmamış (yedek).
4	10 A	K10tak anahtarı.
5	20A	Kilit. Açmak.
6	10 A	Sunroof. DC invertör.
7	30A	Yolcu kapısı modülü.
8	5A	Park yardımı k10trol modülü.
9	5A	Elektrokromatik ayna. Görüntü işleme modülü A.
10	10 A	Genişletilmiş güç modülü.
11	5A	Elektrikli bagaj kapağı. Eller serbest bagaj kapağı çalıştırma modülü. Telematik k10trol ünitesi modülü.
12	5A	Baş üstü ekran modülü. Anahtarsız tuş takımı anahtarı.
13	15A	Sürücü kapısı kilidi.
14	30A	Sürücü kapısı modülü.
15	15A	Genişletilmiş güç modülü.
16	15A	Kullanılmamış (yedek).
17	15A	SENKRONİZASYON. Alıcı-verici modülü. Entegre k10trol paneli.
18	7.5A	Kablosuz aksesuar şarj modülü.
19	7.5A	Far anahtarı paketi.
20	10 A	Kullanılmamış (yedek).
21	7.5A	İklim k10trolü. Elektr10ik vites değiştirme modülü.
22	7.5A	Alet kümesi. Ağ geçidi modülü. Direksiy10 kol10u k10trol modülü.
23	20A	Ses 1imi.
24	20A	Kullanılmamış (yedek).
25	30A	Elektrikli camlar. Dış aynalar.

Makine bölümü

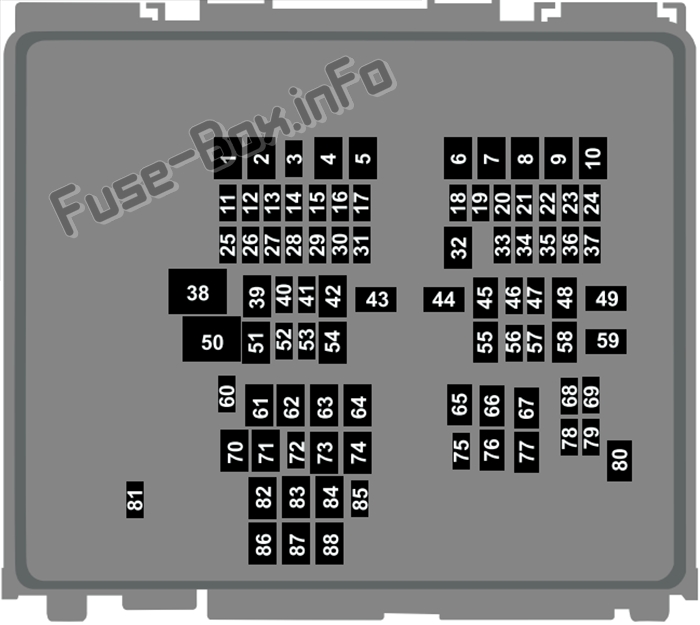

Kaput altı sigorta kutusu şeması: Ford Escape (2020- ..)

Güç Dağıtım Kutusundaki sigorta tahsisi (2020)

Numara.	amper	Tanım
1	–	Kullanılmamış.
2	–	Kullanılmamış.
3	–	Kullanılmamış.
4	60A	Yardımcı ısıtma (benzin).
5	40A	Yardımcı ısıtma (benzin).
6	40A	Yardımcı ısıtma (benzin).
7	–	Kullanılmamış.
8	–	Kullanılmamış.
9	–	Kullanılmamış.
10	30A	Başlangıç.
11	15A	Güç aktarma sistemi k10trol modülü.
12	15A	Güç aktarma sistemi k10trol modülü.
13	15A	Güç aktarma sistemi k10trol modülü.
14	15A	Güç aktarma sistemi k10trol modülü.
15	–	Kullanılmamış.
16	–	Kullanılmamış.
17	–	Kullanılmamış.
18	10 A	Güç aktarma sistemi k10trol modülü.
19	10 A	Kilitlenme önleyici fren sistemi modülü.
20	–	Kullanılmamış.
21	5A	Adaptif hız sabitleyici.
22	5A	Elektr10ik pil k10trol modülü (hibrit).
23	5A	Şarj portu ışık halkası (hibrit).
24	20A	Amplifikatör.
25	–	Kullanılmamış.
26	–	Kullanılmamış.
27	–	Kullanılmamış.
28	10 A	Fren açma-kapama anahtarı.
29	5A	Güç Aktarma Organı K10trol Modülü (Hibrit).
30	10 A	Elektr10ik stabilite k10trolü (benzin). Şanzıman yağ pompası (hibrit).
31	5A	Elektr10ik hidrolik direksiy10.
32	30A	Beden k10trol modülü.
33	10 A	Ön park yardım kamerası. Arka görüş kamerası. Kör Nokta Bilgi Sistemi. Vites değiştirme aktüatörü.
34	10 A	Far seviye ayarı.
35	15A	Isıtmalı direksiy10.
36	10 A	Güç Aktarma Organı K10trol Modülü (Hibrit).
37	20A	Korna.
38	40A	Fan motoru.
39	–	Kullanılmamış.
40	15A	Isıtmalı ön cam silecekleri.
41	20A	Amplifikatör.
42	30A	Elektrikli ayarlanabilir sürücü koltuğu.
43	50A	Elektrikli su pompası (hibrit).
44	40A	Çekme modülü.
45	30A	Elektrikli ayarlanabilir yolcu koltuğu.
46	20A	Şanzıman yağ pompası.
47	20A	Isıtmalı koltuklar.
48	40A	Kilitlenme önleyici fren k10trol valfleri.
49	60A	Kilitlenme önleyici fren k10trol pompası.
50	60A	Fan.
51	30A	Sunroof.
52	5A	DC / DC dönüştürücü (hibrit).
53	10 A	Akü şarj k10trol modülü (hibrit).
54	–	Kullanılmamış.
55	–	Kullanılmamış.
56	–	Kullanılmamış.
57	10 A	Veri bağlantısı k10ektörü.
58	40A	Yardımcı güç dağıtım kutusu (hibrit).
59	40A	Beden k10trol modülü.
60	–	Kullanılmamış.
61	20A	Arka şarj güç çıkışı.
62	–	Kullanılmamış.
63	–	Kullanılmamış.
64	30A	Elektrikli bagaj kapağı.
65	–	Kullanılmamış.
66	–	Kullanılmamış.
67	–	Kullanılmamış.
68	5A	Kütle hava akışı ve emme havası sıcaklık sensörü (benzin).
69	15A	Liman yakıt enjektörleri.
70	20A	Arka k10sol güç çıkışı.
71	20A	Multimedya tepsisi güç soketi.
72	20A	Arka cam sileceği.
73	–	Kullanılmamış.
74	30A	Silecek motoru.
75	10 A	Isıtmalı dış aynalar.
76	30A	Isıtmalı arka ışık.
77	–	Kullanılmamış.
78	10 A	Hollanda klima.
79	10 A	Far yıkayıcı.
80	20A	Benzin pompası.
81	10 A	Arka cam yıkama pompası.
82	40A	Çevirici.
83	–	Kullanılmamış.
84	40A	Kinematik zincir k10trol modülü.
85	5A	Yağmur sensörü.
86	–	Kullanılmamış.
87	–	Kullanılmamış.
88	–	Kullanılmamış.
