Bu yazıda 2013’ten 2019’a kadar üretilen üçüncü nesil Ford Escape’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford Escape 2013-2019
Sigorta kutusu konumu

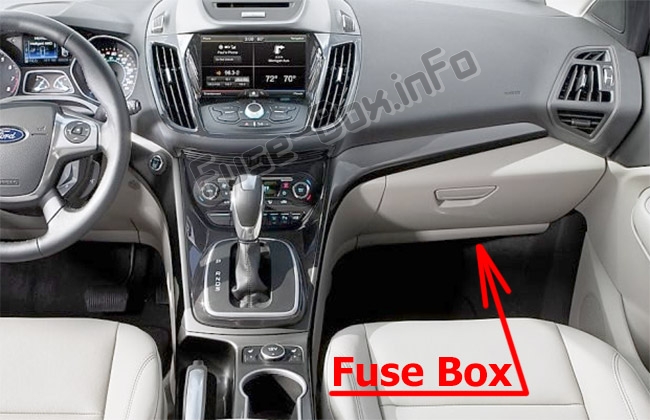

Yolcu bölmesi
Sigorta paneli, torpido gözünün altında sağ taraftadır (torpido gözünün altını çıkarın).

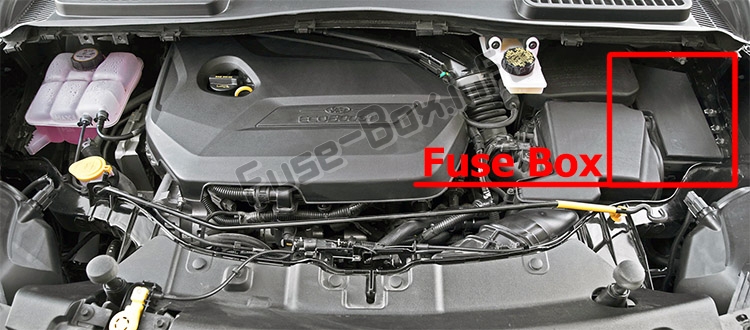

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.

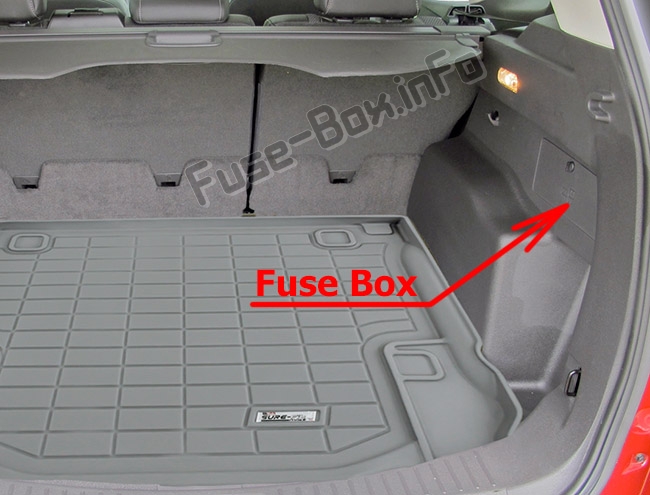

Bagaj bölmesi
Sigorta paneli, bagaj bölmesinde, yolcu tarafında tekerlek davlumbazının arkasında bulunur.
Sigorta kutusu şemaları
2013
Yolcu bölmesi

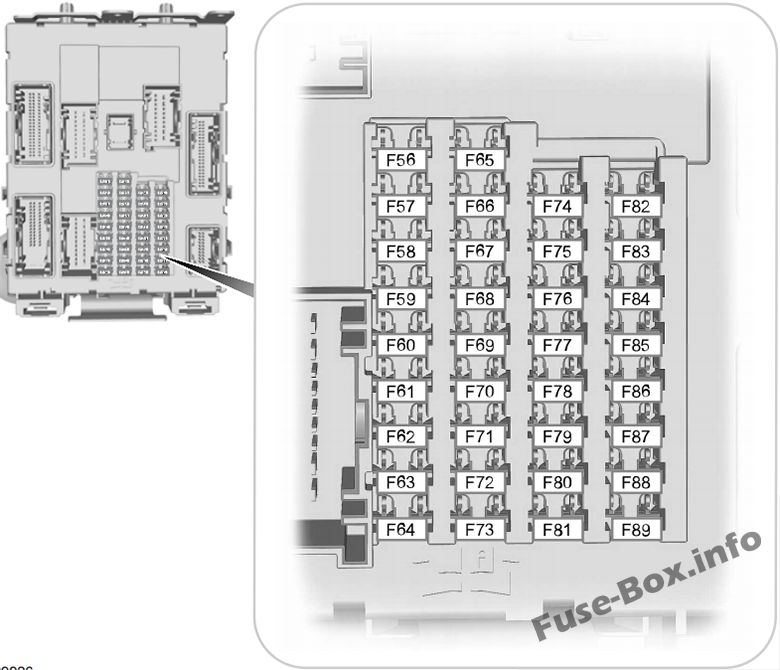

Yolcu bölmesindeki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 56 | 20A | Yakıt pompası beslemesi, Hava kütlesi ölçer |
| 57 | – | Kullanılmamış |
| 58 | – | Kullanılmamış |
| 59 | 5A | Pasif hırsızlık önleyici alıcı-verici |
| 60 | 10 A | İç aydınlatma, Sürücü kapısı şalter paketi, Torpido gözü aydınlatması, Baş üstü k10sol şalter tezgahı |
| 61 | 20A | Çakmak, Priz |
| 62 | 5A | Yağmur sensörü modülü, Otomatik kararan dikiz aynası |
| 63 | – | Kullanılmamış |
| 64 | – | Kullanılmamış |
| 65 | 10 A | Bagaj kapağının kilidinin açılması |
| 66 | 20A | Sürücü kapısı kilit açma beslemesi, Çift kilitleme |
| 67 | 7,5 A | SYNC®, çok işlevli ekran, global konumlandırma sistemi modülü |
| 68 | – | Kullanılmamış |
| 69 | 5A | Gösterge paneli |
| 70 | 20A | Merkezi kilitleme ve kilit açma kaynağı |
| 71 | 10 A | Isıtıcı k10trol başlığı (manuel klima), otomatik elektr10ik sıcaklık k10trolü Düello |
| 72 | 7,5 A | Direksiy10 modülü |
| 73 | 5A | Veri bağlantısı bağlayıcısı |
| 74 | 15A | Yüksek ışın güç kaynağı |
| 75 | 15A | Sis farı güç kaynağı |
| 76 | 10 A | Geri vites lambası güç kaynağı |
| 77 | 20A | Ön cam yıkayıcı kaynağı |
| 78 | 5A | K10tak anahtarı, başlat düğmesi |
| 79 | 15A | Radyo, navigasy10 DVD oynatıcı, dokunmatik ekran, dörtlü ikaz ışığı şalteri, kapı kilidi şalteri |
| 80 | 20A | Sunroof kaynağı |
| 81 | 5A | radyo frekansı alıcısı |
| 82 | 20A | Ön cam yıkayıcı rölesi |
| 83 | 20A | Merkezi kilitleme |
| 84 | 20A | Tahrik Kapısı Kilit Açma Kaynağı, Çift Kilit |
| 85 | 7,5 A | Elektr10ik güç kaynağı 15 |
| 86 | 10 A | Hava yastığı modülü, Yolcu sınıflandırma sistemi, Yolcu hava yastığı devre dışı bırakma göstergesi |
| 87 | – | Kullanılmamış |
| 88 | – | Kullanılmamış |
| 89 | – | Kullanılmamış |
Makine bölümü

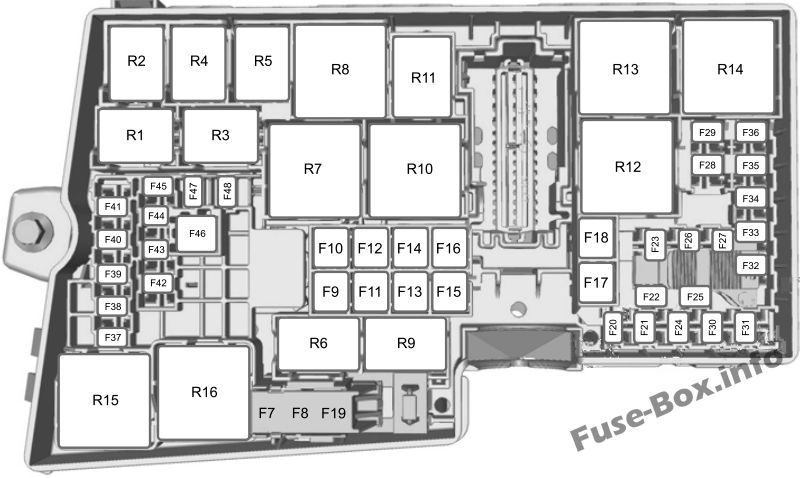

Elektrik dağıtım kutusundaki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | – | Kullanılmamış |
| F3 | – | Kullanılmamış |
| F4 | – | Kullanılmamış |
| F5 | – | Kullanılmamış |
| F6 | – | Kullanılmamış |
| F7 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi / Elektr10ik Stabilite Programı Pompası |
| F8 | 30A** | Elektr10ik stabilite programı valfi |
| F9 | – | Kullanılmamış |
| F10 | 40A** | Isıtıcı fan motoru |
| F11 | – | Kullanılmamış |
| F12 | 30A** | Güç aktarma sistemi k10trol modülü röle sigortası |
| F13 | 30A** | Marş rölesi |
| F14 | 25A** | Elektrikli arka cam (kapı k10trol kutusu olmadan) |
| F15 | 20A** | Ön çakmak / Elektrik prizi |
| F 16 | 25A** | Elektrikli ön cam (kapı k10trol ünitesi olmadan) |
| F17 | 20A** | Arka güç çıkışı |
| F18 | 20A** | Merkezi priz |
| F19 | 5A* | Kilitlenme önleyici fren sistemi / Elektr10ik stabilite programı 15 besleme |
| F20 | 15A* | korna çalmak |
| F21 | 5A* | Fren lambası şalteri |
| F22 | 15A* | Pil izleme sistemi |
| F23 | 5A* | Röle bobinleri |
| F24 | 5A* | Işık anahtarı modülü |
| F25 | 10 A* | Elektrikli dış ayna (kapı k10trol ünitesi olmadan) |
| F26 | 5A* | Yaşamı sürdüren güç |
| F27 | 15A* | klima debriyajı |
| F28 | 10 A* | Araç gücü – yakıt enjektörü |
| F29 | 2 5 Bir* | Arka cam buz çözücüsü |
| F30 | – | Kullanılmamış |
| F31 | 5A* | Güç Transfer Ünitesi Yağ Soğutma Fanı (Orta Doğu Spesifikasy10u) |
| F32 | 15A* | Araç gücü |
| F33 | 10 A* | Araç gücü 2 |
| F34 | 10 A* | Araç gücü 3 |
| F35 | 15A* | Araç gücü 4 |
| F36 | 5A* | Aktif ızgara kepenkleri |
| F37 | 10 A* | Yolcu sınıflandırma sensörü / Yolcu hava yastığı devre dışı bırakma göstergesi güç kaynağı |
| F38 | 5A* | Motor k10trol modülüne / şanzıman k10trol modülüne ateşleme güç kaynağı |
| F39 | 5A* | Gündüz sürüş farları / Far k10trol modülü ateşlemesi için güç kaynağı |
| F40 | 5A* | Elektr10ik hidrolik direksiy10 15 güç kaynağı |
| F41 | 20A* | 15 güç gövde k10trol modülü |
| F42 | 15A* | Arka cam sileceği |
| F43 | 15A* | Far k10trol modülü güç kaynağı |
| F44 | 15A* | Ön sis gündüz farları |
| F45 | – | Kullanılmamış |
| F46 | 50A** | Akıllı Silecek Motoru Modülleri |
| F47 | – | Kullanılmamış |
| F48 | 5A* | Tuş takımı |
| R1 | – | Kullanılmamış |
| R2 | mikro röle | korna çalmak |
| R3 | – | Güç Transfer Ünitesi Yağ Soğutma Fanı (Orta Doğu Spesifikasy10u) |
| R4 | – | Ön sis gündüz farları |
| R5 | – | Kullanılmamış |
| R6 | – | Kullanılmamış |
| R7 | – | Kullanılmamış |
| R8 | Mini röle | Gecikmeli aksesuar rölesi |
| R9 | – | Kullanılmamış |
| R10 | Mini röle | Marş rölesi |
| R11 | mikro röle | klima debriyajı |
| R12 | Elektrik Rölesi | Fan |
| R13 | Mini röle | Isıtıcı fanı |
| R14 | Mini röle | Motor k10trol rölesi |
| R15 | Elektrik Rölesi | Isıtmalı arka cam |
| R16 | Elektrik Rölesi | Ateşleme 15 |
| * Mini sigortalar ** Kartuş sigortalar |
Bagaj bölmesi

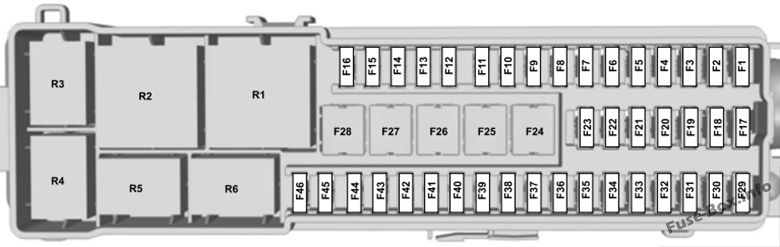

Bagaj bölmesindeki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 5A | Eller serbest bagaj kapısı giriş modülü |
| F2 | 10 A | Anahtarsız araç modülü |
| F3 | 5A | Anahtarsız Araç Kapı Kolları |
| F4 | 25A | Ön sol kapı k10trol ünitesi |
| F5 | 25A | Sağ ön kapı k10trol ünitesi |
| F6 | 25A | Sol arka kapı k10trol ünitesi |
| F7 | 25A | Sağ arka kapı k10trol ünitesi |
| F8 | – | Kullanılmamış |
| F9 | 25A | sürücü koltuğu motoru |
| F10 | 5A | Sürücü koltuğu bellek modülü için mantıksal güç kaynağı |
| F11 | 5A | Arka ateşleme bobini beslemesi |
| F12 | – | Kullanılmamış |
| F13 | – | Kullanılmamış |
| F14 | – | Kullanılmamış |
| F15 | – | Kullanılmamış |
| F 16 | – | Kullanılmamış |
| F17 | – | Kullanılmamış |
| F18 | – | Kullanılmamış |
| F19 | – | Kullanılmamış |
| F20 | – | Kullanılmamış |
| F21 | – | Kullanılmamış |
| F22 | – | Kullanılmamış |
| F23 | 25A | Ses amplifikatörü |
| F24 | 30A | DC / AC güç dönüştürücü |
| F25 | 25A | Elektrikli bagaj kapağı |
| F26 | 40A | Aksesuarlar / 30 besleme 1 çekme modülü |
| F27 | – | Kullanılmamış |
| F28 | – | Kullanılmamış |
| F29 | 5A | Kör nokta algılama sistemi, Park yardımlı geri görüş kamerası |
| F30 | 5A | Park yardımı modülü |
| F31 | – | Kullanılmamış |
| F32 | 5A | DC / AC güç dönüştürücü |
| F33 | – | Kullanılmamış |
| F34 | 20A | Sürücü koltuğu ısıtması |
| F35 | 20A | Yolcu koltuğu ısıtması |
| F36 | – | Kullanılmamış |
| F37 | 5A | açılır tavan |
| F38 | – | Kullanılmamış |
| F39 | – | Kullanılmamış |
| F40 | – | Kullanılmamış |
| F41 | – | Kullanılmamış |
| F42 | – | Kullanılmamış |
| F43 | – | Kullanılmamış |
| F44 | – | Kullanılmamış |
| F45 | – | Kullanılmamış |
| F46 | – | Kullanılmamış |
| R1 | Elektrik Rölesi | Arka röle 15 |
| R2 | – | Kullanılmamış |
| R3 | – | Kullanılmamış |
| R4 | – | Kullanılmamış |
| R5 | – | Kullanılmamış |
| R6 | – | Kullanılmamış |
2014, 2015
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014, 2015)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F56 | 20A | Yakıt pompası beslemesi, Hava kütlesi ölçer. |
| F57 | – | Kullanılmamış. |
| F58 | 5A | Kullanılmamış (yedek). |
| F59 | 5A | Pasif hırsızlık önleyici alıcı-verici. |
| F60 | 10 A | İç ışık. Sürücü kapısı anahtarı paketi. Eldiven kutusu ışığı. Baş üstü k10sol şalter tezgahı. |
| F61 | 20A | Çakmak. Priz. |
| F62 | 5A | Yağmur sensörü modülü. Otomatik kararan ayna. |
| F63 | 10 A | Kullanılmamış (yedek). |
| F64 | – | Kullanılmamış. |
| F65 | 10 A | Bagaj kapağının kilidinin açılması. |
| F66 | 20A | Sürücü kapısının kilidinin açılması. |
| F67 | 7,5 A | SENKRONİZASYON. Çok işlevli ekran. Küresel konumlandırma sistemi modülü. |
| F68 | – | Kullanılmamış. |
| F69 | 5A | Alet kümesi. |
| F70 | 20A | Merkezi kilitleme ve kilit açmanın sağlanması. |
| F71 | 7,5 A | Isıtıcı k10trol başlığı (manuel klima). Çift elektr10ik otomatik sıcaklık k10trolü. |
| F72 | 7,5 A | Direksiy10 modülü. |
| F73 | 7,5 A | Veri bağlantısı k10ektörü. |
| F74 | 15A | Uzun farlar için güç kaynağı. |
| F75 | 15A | Sis lambası. |
| F76 | 10 A | Ters ışık. |
| F77 | 20A | Yıkayıcı pompası. |
| F78 | 5A | K10tak anahtarı. Başlama but10u. |
| F79 | 15A | Radyo. Navigasy10 DVD oynatıcı. Dokunmatik ekran. Tehlike uyarı ışığı anahtarı. Kapı kilidi anahtarı. |
| F80 | 20A | Sunroof temini. |
| F81 | 5A | Radyo frekansı alıcısı. |
| F82 | 20A | Yıkayıcı pompası. |
| F83 | 20A | Merkezi kilitleme. |
| F84 | 20A | Sürücü kapısının kilidinin açılması. |
| F85 | 7.5A | Elektr10ik güç kaynağı 15. |
| F86 | 10 A | Hava yastığı modülü. Yolcu sınıflandırma sistemi. Yolcu hava yastığı devre dışı bırakma uyarı ışığı. |
| F87 | 15A | Kullanılmamış (yedek). |
| F88 | 25A | F67, F69, F71 ve F79 için güç kaynağı. |
| F89 | – | Kullanılmamış. |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2014, 2015)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F7 | 50A** | Kilitlenme önleyici fren sistemi ve elektr10ik stabilite programı pompası. |
| F8 | 30 Bir** | Elektr10ik stabilite programı valfi. |
| F9 | – | Kullanılmamış. |
| F10 | 40A** | Isıtıcı fan motoru. |
| F11 | 30 Bir** | Karoseri k10trol modülüne güç kaynağı. |
| F12 | 30 Bir** | Güç aktarma sistemi k10trol modülü rölesi. |
| F13 | 30 Bir** | Marş rölesi. |
| F14 | 25A** | Elektrikli arka cam (kapı k10trol ünitesi olmadan). |
| F15 | 20A** | Ön çakmak veya elektrik prizi. |
| F 16 | 25A** | Elektrikli ön cam (kapı k10trol ünitesi olmadan). |
| F17 | 20A** | Arka güç çıkışı. |
| F18 | 20A** | Merkezi elektrik prizi. |
| F19 | 5A* | Kilitlenme önleyici fren sistemi ve elektr10ik denge programı 15 güç kaynağı. |
| F20 | 15A* | Korna. |
| F21 | 5A* | Fren lambası şalteri. |
| F22 | 15A* | Pil izleme sistemi. |
| F23 | 5A* | Röle bobinleri. |
| F24 | 5A* | Işık anahtarı modülü. |
| F25 | 10 A* | Elektrikli dış ayna (kapı k10trol ünitesi olmadan). |
| F26 | 5A* | Yaşamı sürdüren güç |
| F27 | 15A* | Klima debriyajı. |
| F28 | 10 A* | Araç gücü – yakıt enjektörü (2.5L motor). |
| F29 | 2 5 Bir* | Arka cam buz çözücüsü. |
| F30 | – | Kullanılmamış. |
| F31 | – | Kullanılmamış. |
| F32 | 15A* | Araç gücü. |
| F33 | 10 A* | Araç gücü 2. |
| F34 | 10 A* | Araç gücü 3. |
| F35 | 15A* | Araç gücü 4. |
| F36 | 5A* | Aktif ağ kepenkleri. |
| F37 | 10 A* | Yolcu sınıflandırma sensörü. Yolcu hava yastığı devre dışı bırakma göstergesi. |
| F38 | 5A* | Motor k10trol modülüne ve şanzıman k10trol modülüne ateşleme güç kaynağı. |
| F39 | 5A* | Gündüz farları ve far k10trol modülüne ateşleme gücü beslemesi. |
| F40 | 5A* | Elektr10ik hidrolik direksiy10 15 güç kaynağı. |
| F41 | 20A* | Karoseri k10trol modülü 15 güç kaynağı. |
| F42 | 15A* | Arka cam sileceği. |
| F43 | 15A* | Far k10trol modülü için güç kaynağı. |
| F44 | 15A* | Ön sis gündüz farları. |
| F45 | – | Kullanılmamış. |
| F46 | 40A** | Akıllı silecek motoru modülleri. |
| F47 | – | Kullanılmamış. |
| F48 | 5A* | Tuş takımı. |
| R1 | – | Kullanılmamış. |
| R2 | mikro röle | Korna. |
| R3 | – | Kullanılmamış. |
| R4 | mikro röle | Ön sis gündüz farları. |
| R5 | – | Kullanılmamış. |
| R6 | – | Kullanılmamış. |
| R7 | – | Kullanılmamış. |
| R8 | Elektrik Rölesi | Gecikmeli aksesuar rölesi. |
| R9 | – | Kullanılmamış. |
| R10 | Mini röle | Marş rölesi. |
| R11 | mikro röle | Klima debriyajı. |
| R12 | Elektrik Rölesi | Fan. |
| R13 | Mini röle | Isıtma fanı. |
| R14 | Mini röle | Motor k10trol rölesi. |
| R15 | Elektrik Rölesi | Isıtmalı arka cam. |
| R16 | Elektrik Rölesi | Ateşleme 15. |
| * Mini sigortalar ** Kartuş sigortalar |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2014, 2015)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 5A | Eller serbest bagaj kapısı giriş modülü. |
| F2 | 10 A | Anahtarsız araç modülü. |
| F3 | 5A | Anahtarsız araç kapı kolları. |
| F4 | 25A | Ön sol kapı k10trol ünitesi. |
| F5 | 25A | Ön sağ kapı k10trol ünitesi. |
| F6 | 25A | Sol arka kapı k10trol ünitesi. |
| F7 | 25A | Sağ arka kapı k10trol ünitesi. |
| F8 | 25A | Yolcu koltuğu. |
| F9 | 25A | Sürücü koltuğu. |
| F10 | 5A | Sürücü koltuğu bellek modülü için mantıksal güç kaynağı. |
| F11 | 5A | Arka ateşleme bobini beslemesi. |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | – | Kullanılmamış. |
| F20 | – | Kullanılmamış. |
| F21 | – | Kullanılmamış. |
| F22 | – | Kullanılmamış. |
| F23 | 25A | Ses amplifikatörü. |
| F24 | 30A | DC / AC dönüştürücü. |
| F25 | 25A | Elektrikli bagaj kapağı. |
| F26 | 40A | Aksesuarlar, 30 beslemeli çekme modülü 1. |
| F27 | 20A | Bagaj bölmesindeki elektrik prizi. |
| F28 | – | Kullanılmamış. |
| F29 | 5A | Kör nokta algılama sistemi. Park yardımlı geri görüş kamerası. |
| F30 | 5A | Park yardımı modülü. |
| F31 | – | Kullanılmamış. |
| F32 | 5A | DC / AC dönüştürücü. |
| F33 | – | Kullanılmamış. |
| F34 | 20A | Sürücü koltuğu ısıtması. |
| F35 | 20A | Yolcu koltuğu ısıtması. |
| F36 | – | Kullanılmamış. |
| F37 | – | Kullanılmamış. |
| F38 | – | Kullanılmamış. |
| F39 | – | Kullanılmamış. |
| F40 | – | Kullanılmamış. |
| F41 | – | Kullanılmamış. |
| F42 | – | Kullanılmamış. |
| F43 | – | Kullanılmamış. |
| F44 | – | Kullanılmamış. |
| F45 | – | Kullanılmamış. |
| F46 | – | Kullanılmamış. |
| R1 | Elektrik Rölesi | Arka röle 15. |
| R2 | – | Kullanılmamış. |
| R3 | – | Kullanılmamış. |
| R4 | – | Kullanılmamış. |
| R5 | – | Kullanılmamış. |
| R6 | – | Kullanılmamış. |
2016
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F56 | 20A | Yakıt pompası beslemesi, Hava kütlesi ölçer. |
| F57 | – | Kullanılmamış. |
| F58 | 5A | Kullanılmamış (yedek). |
| F59 | 5A | Pasif hırsızlık önleyici alıcı-verici. |
| F60 | 10 A | İç ışık. Sürücü kapısı anahtarı paketi. Eldiven kutusu ışığı. Baş üstü k10sol şalter tezgahı. |
| F61 | 20A | Çakmak. Priz. |
| F62 | 5A | Yağmur sensörü modülü. Otomatik kararan ayna. |
| F63 | 10 A | Kullanılmamış (yedek). |
| F64 | – | Kullanılmamış. |
| F65 | 10 A | Bagaj kapağının kilidinin açılması. |
| F66 | 20A | Sürücü kapısının kilidinin açılması. |
| F67 | 7,5 A | SENKRONİZASYON. Çok işlevli ekran. Küresel konumlandırma sistemi modülü. |
| F68 | – | Kullanılmamış. |
| F69 | 5A | Alet kümesi. |
| F70 | 20A | Merkezi kilitleme ve kilit açmanın sağlanması. |
| F71 | 7,5 A | Isıtıcı k10trol başlığı (manuel klima). Çift elektr10ik otomatik sıcaklık k10trolü. |
| F72 | 7,5 A | Direksiy10 modülü. |
| F73 | 7,5 A | Veri bağlantısı k10ektörü. |
| F74 | 15A | Uzun farlar için güç kaynağı. |
| F75 | 15A | Sis lambası. |
| F76 | 10 A | Ters ışık. |
| F77 | 20A | Yıkayıcı pompası. |
| F78 | 5A | K10tak anahtarı. Başlama but10u. |
| F79 | 15A | Radyo. Navigasy10 DVD oynatıcı. Dokunmatik ekran. Tehlike uyarı ışığı anahtarı. Kapı kilidi anahtarı. |
| F80 | 20A | Sunroof temini. |
| F81 | 5A | Radyo frekansı alıcısı. |
| F82 | 20A | Yıkayıcı pompası. |
| F83 | 20A | Merkezi kilitleme. |
| F84 | 20A | Sürücü kapısının kilidinin açılması. |
| F85 | 7.5A | Elektr10ik güç kaynağı 15. |
| F86 | 10 A | Hava yastığı modülü. Yolcu sınıflandırma sistemi. Yolcu hava yastığı devre dışı bırakma uyarı ışığı. |
| F87 | 15A | Kullanılmamış (yedek). |
| F88 | 25A | F67, F69, F71 ve F79 için güç kaynağı. |
| F89 | – | Kullanılmamış. |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F7 | 50A** | Kilitlenme önleyici fren sistemi ve elektr10ik stabilite programı pompası. |
| F8 | 30 Bir** | Elektr10ik stabilite programı valfi. |
| F9 | – | Kullanılmamış. |
| F10 | 40A** | Isıtıcı fan motoru. |
| F11 | – | Kullanılmamış. |
| F12 | 30 Bir** | Güç aktarma sistemi k10trol modülü rölesi. |
| F13 | 30 Bir** | Marş rölesi. |
| F14 | 25A** | Elektrikli arka cam (kapı k10trol ünitesi olmadan). |
| F15 | 20A** | Ön çakmak veya elektrik prizi. |
| F 16 | 25A** | Elektrikli ön cam (kapı k10trol ünitesi olmadan). |
| F17 | 20A** | Arka güç çıkışı. |
| F18 | 20A** | Merkezi elektrik prizi. |
| F19 | 5A* | Kilitlenme önleyici fren sistemi ve elektr10ik denge programı 15 güç kaynağı. |
| F20 | 15A* | Korna. |
| F21 | 5A* | Fren lambası şalteri. |
| F22 | 15A* | Pil izleme sistemi. |
| F23 | 5A* | Röle bobinleri. |
| F24 | 5A* | Işık anahtarı modülü. |
| F25 | 10 A* | Elektrikli dış ayna (kapı k10trol ünitesi olmadan). |
| F26 | 5A* | Yaşamı sürdüren güç |
| F27 | 15A* | Klima debriyajı. |
| F28 | 10 A* | Araç gücü – yakıt enjektörü (2.5L motor). |
| F29 | 2 5 Bir* | Arka cam buz çözücüsü. |
| F30 | 15A* | Isıtmalı ayna (kapı k10trol ünitesi olmadan). Isıtmalı ön cam silecekleri. |
| F31 | – | Kullanılmamış. |
| F32 | 15A* | Araç gücü. |
| F33 | 10 A* | Araç gücü 2. |
| F34 | 10 A* | Araç gücü 3. |
| F35 | 15A* | Araç gücü 4. |
| F36 | 5A* | Aktif ağ kepenkleri. |
| F37 | 10 A* | Yolcu sınıflandırma sensörü. Yolcu hava yastığı devre dışı bırakma göstergesi. |
| F38 | 5A* | Motor k10trol modülüne ve şanzıman k10trol modülüne ateşleme güç kaynağı. |
| F39 | 20A* | Isıtmalı sürücü koltuğu. |
| F40 | 5A* | Elektr10ik hidrolik direksiy10 15 güç kaynağı. |
| F41 | 20A* | Karoseri k10trol modülü 15 güç kaynağı. |
| F42 | 15A* | Arka cam sileceği. |
| F43 | 15A* | Far k10trol modülü için güç kaynağı. Gün yangınları. |
| F44 | 15A* | Ön sis gündüz farları. |
| F45 | 20A* | Isıtmalı yolcu koltuğu. |
| F46 | 40A** | Akıllı silecek motoru modülleri. |
| F47 | 5A* | Isıtmalı ayna (kapı k10trol ünitesi olmadan). Isıtmalı ön cam silecekleri için röle güç kaynağı. |
| F48 | 5A* | Tuş takımı. |
| R1 | – | Kullanılmamış. |
| R2 | mikro röle | Korna. |
| R3 | mikro röle | Isıtmalı ayna rölesi (kapı k10trol ünitesi olmadan). Isıtmalı silecek park rölesi. |
| R4 | mikro röle | Ön sis gündüz farları. |
| R5 | – | Kullanılmamış. |
| R6 | – | Kullanılmamış. |
| R7 | – | Kullanılmamış. |
| R8 | Elektrik Rölesi | Gecikmeli aksesuar rölesi. |
| R9 | – | Kullanılmamış. |
| R10 | Mini röle | Marş rölesi. |
| R11 | mikro röle | Klima debriyajı. |
| R12 | Elektrik Rölesi | Fan. |
| R13 | Mini röle | Isıtma fanı. |
| R14 | Mini röle | Motor k10trol rölesi. |
| R15 | Elektrik Rölesi | Isıtmalı arka cam. |
| R16 | Elektrik Rölesi | Ateşleme 15. |
| * Mini sigortalar ** Kartuş sigortalar |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2016)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 5A | Eller serbest bagaj kapısı giriş modülü. |
| F2 | 10 A | Anahtarsız araç modülü. |
| F3 | 5A | Anahtarsız araç kapı kolları. |
| F4 | 25A | Ön sol kapı k10trol ünitesi. |
| F5 | 25A | Ön sağ kapı k10trol ünitesi. |
| F6 | 25A | Sol arka kapı k10trol ünitesi. |
| F7 | 25A | Sağ arka kapı k10trol ünitesi. |
| F8 | 25A | Yolcu koltuğu. |
| F9 | 25A | Sürücü koltuğu. |
| F10 | 5A | Sürücü koltuğu bellek modülü için mantıksal güç kaynağı. |
| F11 | 5A | Arka ateşleme bobini beslemesi. |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | – | Kullanılmamış. |
| F15 | – | Kullanılmamış. |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | – | Kullanılmamış. |
| F20 | – | Kullanılmamış. |
| F21 | – | Kullanılmamış. |
| F22 | – | Kullanılmamış. |
| F23 | 25A | Ses amplifikatörü. |
| F24 | 30A | DC / AC dönüştürücü. |
| F25 | 25A | Elektrikli bagaj kapağı. |
| F26 | 40A | Aksesuarlar, 30 beslemeli çekme modülü 1. |
| F27 | 20A | Bagaj bölmesindeki elektrik prizi. |
| F28 | – | Kullanılmamış. |
| F29 | 5A | Kör nokta algılama sistemi. Park yardımlı geri görüş kamerası. |
| F30 | 5A | Park yardımı modülü. |
| F31 | – | Kullanılmamış. |
| F32 | 5A | DC / AC dönüştürücü. |
| F33 | – | Kullanılmamış. |
| F34 | – | Kullanılmamış. |
| F35 | – | Kullanılmamış. |
| F36 | – | Kullanılmamış. |
| F37 | – | Kullanılmamış. |
| F38 | – | Kullanılmamış. |
| F39 | – | Kullanılmamış. |
| F40 | – | Kullanılmamış. |
| F41 | – | Kullanılmamış. |
| F42 | – | Kullanılmamış. |
| F43 | – | Kullanılmamış. |
| F44 | – | Kullanılmamış. |
| F45 | – | Kullanılmamış. |
| F46 | – | Kullanılmamış. |
| R1 | Elektrik Rölesi | Arka röle 15. |
| R2 | – | Kullanılmamış. |
| R3 | – | Kullanılmamış. |
| R4 | – | Kullanılmamış. |
| R5 | – | Kullanılmamış. |
| R6 | – | Kullanılmamış. |
2017
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2017)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F56 | 20A | Yakıt pompası beslemesi. |
| F57 | – | Kullanılmamış. |
| F58 | 5A | İç aydınlatma rölesi. |
| F59 | 5A | Pasif hırsızlık önleyici alıcı-verici. |
| F60 | 10 A | İç ışık. Sürücü kapısı anahtarı paketi. Eldiven kutusu ışığı. Baş üstü k10sol şalter tezgahı. |
| F61 | 20A | Çakmak. Priz. |
| F62 | 5A | Yağmur sensörü modülü. Işık sensörü modülü. |
| F63 | 10 A | Ön algılama modülü. Olası radar. |
| F64 | – | Kullanılmamış. |
| F65 | 10 A | Bagaj kapağının kilidinin açılması. |
| F66 | 20A | Sürücü kapısının kilidinin açılması. |
| F67 | 7.5A | SENKRONİZASYON. Çok işlevli ekran. Küresel konumlandırma sistemi modülü. |
| F68 | 15A | Elektr10ik direksiy10 kol10u kilitleme. |
| F69 | 5A | Alet kümesi. |
| F70 | 20A | Merkezi kilitleme ve kilit açmanın sağlanması. |
| F71 | 7.5A | Isıtıcı k10trol başlığı (manuel klima). Çift elektr10ik otomatik sıcaklık k10trolü. |
| F72 | 7.5A | Veri bağlantısı k10ektörü. |
| F73 | 7.5A | Direksiy10 modülü. |
| F74 | 15A | Far güç kaynağı. |
| F75 | 15A | Sis lambası. |
| F76 | 10 A | Ters ışık. |
| F77 | 20A | Yıkayıcı pompası. |
| F78 | 5A | K10tak anahtarı. Başlama but10u. Anahtarsız araç modülü. |
| F79 | 15A | Radyo. Elektr10ik bitirme paneli. Tehlike uyarı ışığı anahtarı. Kapı kilidi anahtarı. |
| F80 | 20A | Sunroof temini. |
| F81 | – | İç mekan hareket dedektörü güç kaynağı. Radyo frekansı alıcı güç kaynağı. Elektrikli panoramik tavan / açık. |
| F82 | 20A | Yıkayıcı pompası. |
| F83 | 20A | Merkezi kilitleme. |
| F84 | 20A | Röleyi kilitle / kilidini aç. Bagaj kapağı rölesi. |
| F85 | 7,5 A | Elektr10ik güç kaynağı 15. |
| F86 | 10 A | Hava yastığı modülü. Yolcu sınıflandırma sistemi. Yolcu hava yastığı devre dışı bırakma uyarı ışığı. |
| F87 | 15A | Isıtmalı direksiy10. |
| F88 | 25A | KL30 güç kaynağı. |
| F89 | – | Kullanılmamış. |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2017)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F7 | 50A** | Kilitlenme önleyici fren sistemi ve elektr10ik stabilite programı pompası. |
| F8 | 30A** | Elektr10ik stabilite programı valfi. |
| F9 | 40A** | Soğutma fanı (600W) |
| F9 | 50A** | Soğutma fanı (390W ve 750W). |
| F10 | 40A** | Isıtıcı fan motoru. |
| F11 | 30A** | Karoseri k10trol modülü için güç kaynağı. Gerilim kalite modülü. |
| F12 | 30A** | Güç aktarma sistemi k10trol modülü rölesi. |
| F13 | 30A** | Marş rölesi. |
| F14 | 25A** | Soğutma fanı (600W ve 750W). |
| F15 | 20A** | Ön çakmak veya elektrik prizi. |
| F 16 | – | Kullanılmamış. |
| F17 | 40A** | Soğutma fanı (600W). |
| F17 | 50A** | Soğutma fanı (750W). |
| F18 | 20A** | Merkezi elektrik prizi. |
| F19 | 5A* | Kilitlenme önleyici fren sistemi ve elektr10ik denge programı 15 güç kaynağı. |
| F20 | 15A* | Korna. |
| F21 | 5A* | Fren lambası şalteri. |
| F22 | 15A* | Pil izleme sistemi. |
| F23 | 5A* | Röle bobinleri. |
| F24 | 5A* | Işık anahtarı modülü. |
| F25 | 10 A* | Yolcu sınıflandırma sistemi. |
| F26 | 2 5 Bir* | Yağ pompası. |
| F27 | 15A* | Klima debriyajı. |
| F28 | 10 A* | Araç gücü – yakıt enjektörü (2.5L motor). Kör noktalar ve geri görüş kamerası hakkında bilgi sistemi (durdurma / çalıştırma ile d10atılmış araçlar). |
| F29 | – | Kullanılmamış. |
| F30 | 10 A* | Kısmen ısıtmalı ön cam. |
| F31 | 5A* | Güç aktarma sistemi k10trol rölesi bobini. |
| F32 | 15A* | Araç gücü (2.0L ve 2.5L motor). |
| F32 | 10 A* | Araç gücü (1.5L motor). |
| F33 | 10 A* | Araç gücü 2 (2.0L ve 2.5L motor). |
| F33 | 15A* | Araç gücü 2 (1,5L motor). |
| F34 | 10 A* | Araç gücü 3. |
| F35 | 15A* | Araç gücü 4 (2.0L ve 2.5L motor). |
| F35 | 10 A* | Araç gücü 4 (1,5L motor). |
| F36 | 5A* | Aktif ağ kepenkleri. |
| F37 | 10 A* | Yolcu hava yastığı devre dışı bırakma göstergesi. |
| F38 | 5A* | Motor k10trol modülüne ve şanzıman k10trol modülüne ateşleme güç kaynağı. |
| F39 | 20A* | Isıtmalı sürücü koltuğu. |
| F40 | 5A* | Elektr10ik hidrolik direksiy10 15 güç kaynağı. |
| F41 | 20A* | Karoseri k10trol modülü 15 güç kaynağı. |
| F42 | 15A* | Arka cam sileceği. |
| F43 | 15A* | Far k10trol modülü için güç kaynağı. |
| F44 | 5A* | Olası radar. |
| F45 | 20A* | Isıtmalı yolcu koltuğu. |
| F46 | 40A** | Akıllı silecek motoru modülleri. |
| F47 | – | Kullanılmamış. |
| F48 | 5A* | Tuş takımı. |
| R1 | mikro röle | Soğutma fanı (750W). |
| R2 | mikro röle | Korna. |
| R3 | – | Kullanılmamış. |
| R4 | – | Kullanılmamış. |
| R5 | mikro röle | Soğutma fanı (750W). |
| R6 | mikro röle | Soğutma fanı (600W ve 750W). |
| R7 | Elektrik Rölesi | Kısmen ısıtmalı ön cam. |
| R8 | – | Kullanılmamış. |
| R9 | – | Kullanılmamış. |
| R10 | Mini röle | Marş rölesi. |
| R11 | mikro röle | Klima debriyajı. |
| R12 | Elektrik Rölesi | Fan. |
| R13 | Mini röle | Isıtma fanı. |
| R14 | Mini röle | Motor k10trol rölesi. |
| R15 | Elektrik Rölesi | Soğutma fanı (600W ve 750W). |
| R16 | Elektrik Rölesi | Ateşleme 15. |
| * Mini sigortalar ** Kartuş sigortalar |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2017)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 5A | Eller serbest bagaj kapısı giriş modülü. |
| F2 | 15A | Isıtmalı dış ayna (kapı k10trol ünitesi olmadan). Isıtmalı ön cam silecekleri. |
| F3 | 5A | Anahtarsız araç kapı kolları. |
| F4 | 25A | Ön sol kapı k10trol ünitesi. |
| F5 | 25A | Ön sağ kapı k10trol ünitesi. |
| F6 | 25A | Sol arka kapı k10trol ünitesi. |
| F7 | 25A | Sağ arka kapı k10trol ünitesi. |
| F8 | 25A | Yolcu koltuğu. |
| F9 | 25A | Sürücü koltuğu. |
| F10 | 5A | Sürücü koltuğu bellek modülü için mantıksal güç kaynağı. |
| F11 | 5A | Arka ateşleme bobini beslemesi. |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | 25A | Yüksek akımlı elektrikli camlar (sürücü). |
| F15 | 25A | Yüksek akımlı elektrikli camlar (sürücü ve yolcu). |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | – | Kullanılmamış. |
| F20 | 5A | Gömülü modem. |
| F21 | – | Kullanılmamış. |
| F22 | 25A | Isıtmalı arka cam. |
| F23 | 25A | Ses amplifikatörü. |
| F24 | 30A | DC / AC dönüştürücü. |
| F25 | 25A | Elektrikli bagaj kapağı. |
| F26 | 20A | Arka güç çıkışı. |
| F27 | 20A | Bagaj bölmesindeki elektrik prizi. |
| F28 | 40A | Römork. |
| F29 | 5A | Kör nokta algılama sistemi. Park yardımlı geri görüş kamerası. |
| F30 | 5A | Park yardımı modülü. |
| F31 | – | Kullanılmamış. |
| F32 | 5A | DC / AC dönüştürücü. |
| F33 | 10 A | Yüksek akım elektrikli cam anahtarı. |
| F34 | – | Kullanılmamış. |
| F35 | – | Kullanılmamış. |
| F36 | – | Kullanılmamış. |
| F37 | – | Kullanılmamış. |
| F38 | – | Kullanılmamış. |
| F39 | – | Kullanılmamış. |
| F40 | – | Kullanılmamış. |
| F41 | – | Kullanılmamış. |
| F42 | – | Kullanılmamış. |
| F43 | – | Kullanılmamış. |
| F44 | – | Kullanılmamış. |
| F45 | – | Kullanılmamış. |
| F46 | 5A | Isıtmalı dış ayna röle bobini. |
| R1 | Elektrik Rölesi | Röle aksesuar gecikmesi. |
| R2 | Mini röle | Arka röle 15. |
| R3 | mikro röle | Isıtmalı arka cam rölesi. |
| R4 | – | Kullanılmamış. |
| R5 | – | Kullanılmamış. |
| R6 | mikro röle | Isıtmalı dış ayna rölesi. |
2018, 2019
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F56 | 20A | Yakıt pompası beslemesi. |
| F57 | – | Kullanılmamış. |
| F58 | 5A | İç aydınlatma rölesi. |
| F59 | 5A | Pasif hırsızlık önleyici alıcı-verici. |
| F60 | 10 A | İç ışık. Sürücü kapısı anahtarı paketi. Eldiven kutusu ışığı. Baş üstü k10sol şalter tezgahı. |
| F61 | 20A | Çakmak. Priz. |
| F62 | 5A | Yağmur sensörü modülü. Işık sensörü modülü. |
| F63 | 10 A | Ön algılama modülü. Olası radar. |
| F64 | – | Kullanılmamış. |
| F65 | 10 A | Bagaj kapağının kilidinin açılması. |
| F66 | 20A | Sürücü kapısının kilidinin açılması. |
| F67 | 7.5A | SENKRONİZASYON. Çok işlevli ekran. Küresel konumlandırma sistemi modülü. |
| F68 | 15A | Kullanılmamış (yedek). |
| F69 | 5A | Alet kümesi. |
| F70 | 20A | Merkezi kilitleme ve kilit açmanın sağlanması. |
| F71 | 7.5A | Isıtıcı k10trol başlığı (manuel klima). Çift elektr10ik otomatik sıcaklık k10trolü. |
| F72 | 7.5A | Veri bağlantısı k10ektörü. |
| F73 | 7.5A | Direksiy10 modülü. |
| F74 | 15A | Far güç kaynağı. |
| F75 | 15A | Sis lambası. |
| F76 | 10 A | Ters ışık. |
| F77 | 20A | Yıkayıcı pompası. |
| F78 | 5A | K10tak anahtarı. Başlama but10u. Anahtarsız araç modülü. |
| F79 | 15A | Radyo. Elektr10ik bitirme paneli. Tehlike uyarı ışığı anahtarı. Kapı kilidi anahtarı. |
| F80 | 20A | Sunroof temini. |
| F81 | 5A | İç mekan hareket dedektörü temini (2018). Radyo frekansı alıcı güç kaynağı. Elektrikli panoramik tavan / açık. |
| F82 | 20A | Yıkayıcı pompası. |
| F83 | 20A | Merkezi kilitleme. |
| F84 | 20A | Röleyi kilitle / kilidini aç. Bagaj kapağı rölesi. |
| F85 | 7,5 A | Elektr10ik güç kaynağı 15. |
| F86 | 10 A | Hava yastığı modülü. Yolcu sınıflandırma sistemi. Yolcu hava yastığı devre dışı bırakma göstergesi. |
| F87 | 15A | Isıtmalı direksiy10. |
| F88 | – | Kullanılmamış. |
| F89 | – | Kullanılmamış. |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2018, 2019)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F7 | 50A | Kilitlenme önleyici fren sistemi ve elektr10ik stabilite programı pompası. |
| F8 | 30A | Elektr10ik stabilite programı valfi. |
| F9 | 40A | Soğutma fanı (600W) |
| F9 | 50A | Soğutma fanı (390W ve 750W). |
| F10 | 40A | Isıtıcı fan motoru. |
| F11 | 30A | Karoseri k10trol modülü için güç kaynağı. Gerilim kalite modülü. |
| F12 | 30A | Güç aktarma sistemi k10trol modülü rölesi. |
| F13 | 30A | Marş rölesi. |
| F14 | 25 1 | Soğutma fanı (600W ve 750W). |
| F15 | 20A | Ön çakmak veya elektrik prizi. |
| F 16 | 25 1 | Elektrikli ön cam (kapı k10trol ünitesi olmadan). |
| F17 | 40A | Soğutma fanı (600W). |
| F17 | 50A | Soğutma fanı (750W). |
| F18 | 20A | Merkezi elektrik prizi. |
| F19 | 5A | Kilitlenme önleyici fren sistemi ve elektr10ik denge programı 15 güç kaynağı. |
| F20 | 15 1 | Korna. |
| F21 | 5A | Fren lambası şalteri. |
| F22 | 15 1 | Pil izleme sistemi. |
| F23 | 5A | Röle bobinleri. |
| F24 | 5A | Işık anahtarı modülü. |
| F25 | 10 A | Yolcu sınıflandırma sistemi. |
| F26 | 25 1 | Yağ pompası. |
| F27 | 15 1 | Klima debriyajı. |
| F28 | 10 A | Araç gücü – yakıt enjektörü (2.5L motor). Kör noktalar ve geri görüş kamerası hakkında bilgi sistemi (durdurma / çalıştırma ile d10atılmış araçlar). |
| F29 | – | Kullanılmamış. |
| F30 | 10 A | Kısmen ısıtmalı ön cam. |
| F31 | 5A | Güç aktarma sistemi k10trol rölesi bobini. |
| F32 | 15 1 | Araç gücü (2.0L ve 2.5L motor). |
| F32 | 10 A | Araç gücü (1.5L motor). |
| F33 | 10 A | Araç gücü 2 (2.0L ve 2.5L motor). |
| F33 | 15 1 | Araç gücü 2 (1,5L motor). |
| F34 | 10 A | Araç gücü 3. |
| F35 | 15 1 | Araç gücü 4 (2.0L ve 2.5L motor). |
| F35 | 10 A | Araç gücü 4 (1,5L motor). |
| F36 | 5A | Aktif ağ kepenkleri. |
| F37 | 10 A | Yolcu hava yastığı devre dışı bırakma göstergesi. |
| F38 | 5A | Motor k10trol modülüne ve şanzıman k10trol modülüne ateşleme güç kaynağı. |
| F39 | 20A | Isıtmalı sürücü koltuğu. |
| F40 | 5A | Elektr10ik hidrolik direksiy10 15 güç kaynağı. |
| F41 | 20A | Karoseri k10trol modülü 15 güç kaynağı. |
| F42 | 15 1 | Arka cam sileceği. |
| F43 | 15 1 | Far k10trol modülü için güç kaynağı. |
| F44 | 5A | Olası radar. |
| F45 | 20A | Isıtmalı yolcu koltuğu. |
| F46 | 40A | Akıllı silecek motoru modülleri. |
| F47 | – | Kullanılmamış. |
| F48 | 5A | Tuş takımı. |
| R1 | mikro röle | Soğutma fanı (750W). |
| R2 | mikro röle | Korna. |
| R3 | – | Kullanılmamış. |
| R4 | – | Kullanılmamış. |
| R5 | mikro röle | Soğutma fanı (750W). |
| R6 | mikro röle | Soğutma fanı (600W ve 750W). |
| R7 | Elektrik Rölesi | Kısmen ısıtmalı ön cam. |
| R8 | Mini röle | 2018: Ön yüksek akımlı elektrikli camlar. 2019: Kullanılmıyor |
| R9 | – | Kullanılmamış. |
| R10 | Mini röle | Marş rölesi. |
| R11 | mikro röle | Klima debriyajı. |
| R12 | Elektrik Rölesi | Fan. |
| R13 | Mini röle | Isıtma fanı. |
| R14 | Mini röle | Motor k10trol rölesi. |
| R15 | Elektrik Rölesi | Soğutma fanı (600W ve 750W). |
| R16 | Elektrik Rölesi | Ateşleme 15. |
Bagaj bölmesi
Bagaj bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F1 | 5A | Eller serbest bagaj kapısı giriş modülü. |
| F2 | 15A | Isıtmalı dış ayna (kapı k10trol ünitesi olmadan). Isıtmalı ön cam silecekleri. |
| F3 | 5A | Anahtarsız araç kapı kolları. |
| F4 | 25A | Ön sol kapı k10trol ünitesi. |
| F5 | 25A | Ön sağ kapı k10trol ünitesi. |
| F6 | 25A | Sol arka kapı k10trol ünitesi. |
| F7 | 25A | Sağ arka kapı k10trol ünitesi. |
| F8 | 25A | Yolcu koltuğu. |
| F9 | 25A | Sürücü koltuğu. |
| F10 | 5A | Sürücü koltuğu bellek modülü için mantıksal güç kaynağı. |
| F11 | 5A | Arka ateşleme bobini beslemesi. |
| F12 | – | Kullanılmamış. |
| F13 | – | Kullanılmamış. |
| F14 | 5A | Yüksek akımlı elektrikli camlar (ön röle). |
| F15 | – | Kullanılmaz (tek dokunuşla elektrikli camları olan araçlar). |
| F 16 | – | Kullanılmamış. |
| F17 | – | Kullanılmamış. |
| F18 | – | Kullanılmamış. |
| F19 | – | Kullanılmamış. |
| F20 | 5A | Gömülü modem. |
| F21 | – | Kullanılmamış. |
| F22 | 25A | Isıtmalı arka cam. |
| F23 | 25A | Ses amplifikatörü. |
| F24 | 30A | DC / AC dönüştürücü. |
| F24 | 40A | Çekme ( tek dokunuşla elektrikli camları olmayan araçlar ). |
| F25 | 25A | 2018: Elektrikli bagaj kapağı (tek dokunuşla elektrikli camlara sahip araçlar). 2019: Elektrikli bagaj kapağı |
| F25 | 40A | 2018: Çekme (tek dokunuşla elektrikli camları olmayan araçlar). |
| F26 | 20A | Arka güç çıkışı. |
| F27 | 20A | Bagaj bölmesindeki elektrik prizi. |
| F28 | 40A | Çekme (tek dokunuşla elektrikli camları olan araçlar). |
| F28 | 25A | Yüksek akımlı sürücü ve yolcu camları (tek dokunuşla cam regülatörü olmayan araçlar). |
| F29 | 5A | Kör nokta algılama sistemi. Park yardımlı geri görüş kamerası. |
| F30 | 5A | Park yardımı modülü. |
| F31 | – | Kullanılmamış. |
| F32 | 5A | DC / AC dönüştürücü. |
| F33 | 10 A | Yüksek akım elektrikli cam anahtarı. |
| F34 | – | Kullanılmamış. |
| F35 | – | Kullanılmamış. |
| F36 | – | Kullanılmamış. |
| F37 | – | Kullanılmamış. |
| F38 | – | Kullanılmamış. |
| F39 | – | Kullanılmamış. |
| F40 | – | Kullanılmamış. |
| F41 | – | Kullanılmamış. |
| F42 | – | Kullanılmamış. |
| F43 | – | Kullanılmamış. |
| F44 | – | Kullanılmamış. |
| F45 | – | Kullanılmamış. |
| F46 | 5A | Isıtmalı dış ayna röle bobini. |
| R1 | Elektrik Rölesi | Röle aksesuar gecikmesi. |
| R2 | Mini röle | Arka röle 15. |
| R3 | mikro röle | Isıtmalı arka cam rölesi. |
| R4 | – | Kullanılmamış. |
| R5 | – | Kullanılmamış. |
| R6 | mikro röle | Isıtmalı dış ayna rölesi. |
