Bu yazıda 2008’den 2012’ye kadar üretilen ikinci nesil Ford Escape’i ele alıyoruz. Burada
İçindekiler
Ford Escape 2008-2012 Sigorta Düzeni
Sigorta kutusu konumu

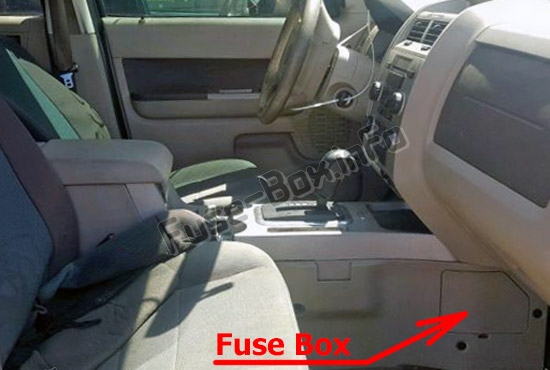

Yolcu bölmesi
Sigorta paneli, orta k10solun sağ tarafında, kapağın arkasındaki gösterge panelinin yanında bulunur.
Sigorta kapağına erişmek için panel kapağını çıkarın. Çıkarmak için sigorta kapağının üstündeki ve altındaki tırnaklara basın.

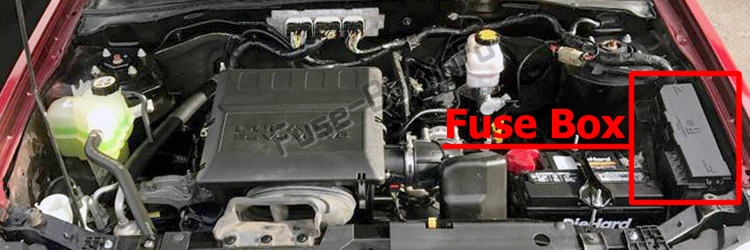

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusu şemaları
2008
Yolcu bölmesi

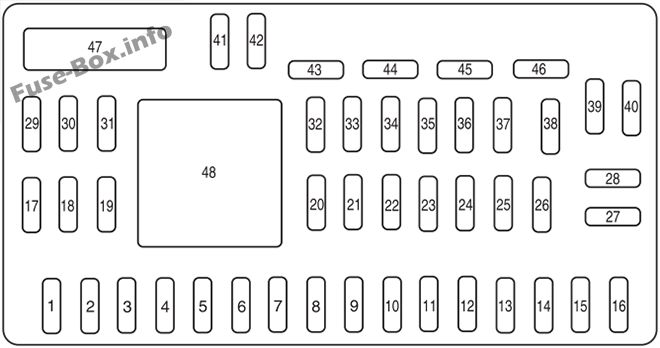

Yolcu bölmesindeki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Fren açma/kapama anahtarı |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | Kullanılmamış (yedek) |
| 5 | 10 A | Klavye aydınlatması, fren kolu kilidi (BSI), SPDJB |
| 6 | 20A | Dönüş sinyalleri, Stop lambaları |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | arka ışık |
| 11 | 10 A | Dört tekerlekten çekiş |
| 12 | 7.5A | Elektrikli ayna anahtarı |
| 13 | 7.5A | kartuş havalandırma |
| 14 | 10 A | FCIM (radyo düğmeleri), Uydu radyosu, Ön ekran modülü |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kilit motoruna giden tüm güç, Bagaj kapağının kilidinin açılması, Arka cam kilidinin açılması |
| 18 | 20A | Isıtmalı koltuk |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Bağlanma verileri |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Pano grubu |
| 30 | 5A | Aşırı hız iptali |
| 31 | 10 A | pusula modülü |
| 32 | 10 A | Stres k10trol modülü |
| 33 | 10 A | Hız k10trol anahtarı |
| 34 | 5A | Hız k10trolü devre dışı bırakma anahtarı, ABS |
| 35 | 10 A | Dört tekerlekten çekiş, EPAS (direksiy10) |
| 36 | 5A | PATS alıcı-verici |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer/Ampli (radyo odyofil) |
| 39 | 20A | Radyo |
| 40 | 20A | Ön güç çıkışı |
| 41 | 15A | Sürücü / yolcu kapısı kilit anahtarları |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka silecek mantığı, Isıtmalı koltuk rölesi, Otomatik kararan ayna |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek mantığı, Fan motoru rölesi |
| 46 | 7.5A | OCS (bekleme), PADI (bekleme) |
| 47 | 30A devre kesici | Elektrikli camlar, Sunroof |
| 48 | – | Aksesuar rölesi gecikmeli |
Makine bölümü

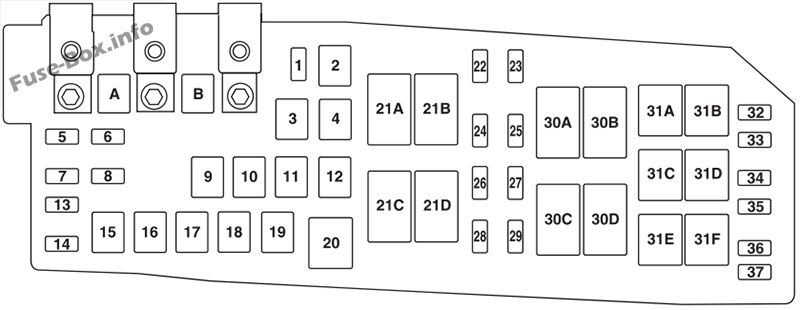

Elektrik dağıtım kutusundaki sigorta yerleşimi (2008)
| Numara. | amper | Tanım |
|---|---|---|
| A | 80A Öğlen | AEPA |
| B | 125A Öğlen | SPDJB |
| 1 | 15A* | Isıtmalı ayna |
| 2 | 30A** | Arka buz çözücü |
| 3 | 20A** | Arka elektrik prizi (orta k10sol) |
| 4 | 20A** | Benzin pompası |
| 5 | 10 A* | Canlı güç aktarma sistemi k10trol modülü (PCM) tutun |
| 6 | 15A* | Alternatör |
| 7 | 10 A* | Geri vites lambaları |
| 8 | 20A* | Park lambalarını çekin |
| 9 | 50A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 10 | 30A** | Ön cam silecekleri |
| 11 | 30A** | Giriş |
| 12 | 40A** | Fan motoru |
| 13 | 10 A* | klima debriyajı |
| 14 | 15A* | Çekme göstergeleri |
| 15 | – | Kullanılmamış |
| 16 | 40A** | Soğutma fanı 1 |
| 17 | 40A** | Soğutma fanı 2 |
| 18 | 20A** | ABS solenoidi |
| 19 | 30A** | Elektrikli Koltuklar |
| 20 | – | Klima debriyaj rölesi |
| 21A | – | Arka buz çözme rölesi |
| 21B | – | Kullanılmamış |
| 21C | – | Üfleyici rölesi |
| 21D | – | PCM rölesi |
| 22 | – | Kullanılmamış |
| 23 | – | Kullanılmamış |
| 24 | 10 A* | Şanzıman PCM |
| 25 | – | Kullanılmamış |
| 26 | 10 A* | PCM mil |
| 27 | 10 A* | Mil dışı PCM |
| 28 | 15A* | PCM |
| 29 | 15A* | Ateşleme bobinleri |
| 30A | – | Soğutma fanı 1 rölesi |
| 30B | – | Marş rölesi |
| 30C | – | Ana soğutma fanı rölesi |
| 30D | – | Fan rölesi 2 |
| 31A | – | Geri vites lambası rölesi |
| 31B | – | Yakıt pompası rölesi |
| 31C | – | Çekme sola dönüş rölesi |
| 31D | – | Sağa dönüş rölesini çekin |
| 31E | – | Çekme sahası rölesi |
| 31F | – | Kullanılmamış |
| 32 | – | A / C debriyaj diyotu |
| 33 | – | diyot PCM |
| 34 | – | marş diyotu |
| 35 | 10 A* | Ters ışık rölesi, Hız k10trol modülü, Arka buz çözme rölesi |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| * Mini sigorta ** Kartuş sigorta |
2009
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2009)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Fren açma/kapama anahtarı |
| 3 | 15A | Senkr10izasy10 modülü |
| 4 | 30A | Ay çatısı |
| 5 | 10 A | Klavye aydınlatması, fren kolu kilidi (BSI), SPDJB |
| 6 | 20A | Dönüş sinyalleri, Stop lambaları |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | arka ışık |
| 11 | 10 A | Dört tekerlekten çekiş |
| 12 | 7.5A | Elektrikli ayna anahtarı |
| 13 | 5A | Kullanılmamış (yedek) |
| 14 | 10 A | FCIM (radyo düğmeleri), Uydu radyosu, Ön ekran modülü |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Tüm güç kilitleme motoruna, Bagaj kapağının kilidinin açılması, Kaldırma penceresinin kilidinin açılması |
| 18 | 20A | Isıtmalı koltuk |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Bağlanma verileri |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5 1 | Radyo |
| 29 | 5A | Pano grubu |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Stres k10trol modülü |
| 32 | 10 A | Kullanılmamış (yedek) |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 35 | 10 A | Dört tekerlekten çekiş, elektrikli hidrolik direksiy10 modülü (EPAS), park yardım modülü |
| 36 | 5A | PATS alıcı-verici |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer/Ampli (radyo odyofil) |
| 39 | 20A | Radyo, radyo amplifikatörü (yalnızca navigasy10) |
| 40 | 20A | Ön güç çıkışı |
| 41 | 15A | Sürücü / yolcu kapısı kilit düğmeleri, Otomatik kararan dikiz aynası, Pusula, Ortam aydınlatması, Şeffaf tavan |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka silecek mantığı, Isıtmalı koltuklar rölesi, Gösterge paneli |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek mantığı, Fan motoru rölesi |
| 46 | 7.5A | OCS (bekleme), PADI (bekleme) |
| 47 | 30A devre kesici | Elektrikli camlar |
| 48 | – | Aksesuar rölesi gecikmeli |
Makine bölümü
Güç dağıtım kutusundaki sigorta tahsisi (2009)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| A | 80A Öğlen | Elektr10ik hidrolik direksiy10 modülü (EPAS) |
| B | 125A Öğlen | SPDJB |
| 1 | 15A* | Isıtmalı ayna |
| 2 | 30A** | Arka buz çözücü |
| 3 | 20A** | Arka elektrik prizi (orta k10sol) |
| 4 | – | Kullanılmamış |
| 5 | 10 A* | Güç Aktarma Organı K10trol Modülü (PCM) Canlı Tut Güç, PCM Rölesi, Kartuş Havalandırması |
| 6 | 15A* | Alternatör |
| 7 | 15A* | Bagaj kapağı mandalı |
| 8 | 20A* | Park lambalarını çekin |
| 9 | 50A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 10 | 30A** | Ön cam silecekleri |
| 11 | 30A** | Giriş |
| 12 | 40A** | Fan motoru |
| 13 | 10 A* | klima debriyajı |
| 14 | 15A* | Çekme göstergeleri |
| 15 | – | Kullanılmamış |
| 16 | 40A** | Soğutma fanı 1 |
| 17 | 40A** | Soğutma fanı 2 |
| 18 | 20A** | ABS solenoidi |
| 19 | 30A** | Elektrikli Koltuklar |
| 20 | – | Klima debriyaj rölesi |
| 21A | – | Arka buz çözme rölesi |
| 21B | – | Yakıt rölesi |
| 21C | – | Üfleyici rölesi |
| 21D | – | PCM rölesi |
| 22 | 20A* | Benzin pompası |
| 23 | 15A* | Yakıt enjektörleri |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 15A* | Ateşleme bobinleri |
| 27 | 10 A* | PCM arızasız göstergesi |
| 28 | 20A* | Mil-10 PCM arıza gösterge ışığı |
| 29 | 15A* | Güç aktarma sistemi k10trol modülü |
| 30A | – | Soğutma fanı 1 rölesi |
| 30B | – | Marş rölesi |
| 30C | – | Ana soğutma fanı rölesi |
| 30D | – | Fan rölesi 2 |
| 31A | – | Geri vites lambası rölesi |
| 31B | – | Kullanılmamış |
| 31C | – | Çekme sola dönüş rölesi |
| 31D | – | Sağa dönüş rölesini çekin |
| 31E | – | Çekme sahası rölesi |
| 31F | – | Bagaj kapağı kilit rölesi |
| 32 | – | Kullanılmamış |
| 33 | – | diyot PCM |
| 34 | – | marş diyotu |
| 35 | 10 A* | Başlat / başlat, Geri vites lambaları, Arka buz çözme rölesi |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| * Mini sigorta ** Kartuş sigorta |
2010, 2011, 2012
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010, 2011, 2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Fren açma/kapama anahtarı |
| 3 | 15A | Modül SYNC® |
| 4 | 30A | Ay çatısı |
| 5 | 10 A | Tuş takımı aydınlatması, Fren kolu kilidi (BSI), Yolcu bölmesi sigorta paneli |
| 6 | 20A | Dönüş sinyalleri, Stop lambaları |
| 7 | 10 A | Kısa huzmeli farlar (sol) |
| 8 | 10 A | Kısa huzmeli farlar (sağ) |
| 9 | 15A | İç mekan ışıkları |
| 10 | 15A | arka ışık |
| 11 | 10 A | Dört tekerlekten çekiş |
| 12 | 7.5A | Elektrikli ayna anahtarı |
| 13 | 5A | Kullanılmamış (yedek) |
| 14 | 10 A | FCIM (radyo düğmeleri), ön ekran modülü, GPS modülü |
| 15 | 10 A | İklim k10trolü |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kilit motoruna giden tüm güç, Bagaj kapağının kilidinin açılması, Arka cam kilidinin açılması |
| 18 | 20A | Isıtmalı koltuk |
| 19 | 25A | Arka cam sileceği |
| 20 | 15A | Bağlanma verileri |
| 21 | 15A | Sis farları |
| 22 | 15A | Park lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna rölesi |
| 25 | 10 A | Talep üzerine lambalar |
| 26 | 10 A | Pano grubu |
| 27 | 20A | K10tak anahtarı |
| 28 | 5A | Radyo |
| 29 | 5A | Pano grubu |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Stres k10trol modülü |
| 32 | 10 A | Arka video kamera modülü |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Dört tekerlekten çekiş, Elektrikli hidrolik direksiy10 (EPAS), Park yardımı modülü, Aktif park yardımı modülü |
| 36 | 5A | Pasif Hırsızlık Önleme Sistemli (PATS) Telsiz |
| 37 | 10 A | İklim k10trolü |
| 38 | 20A | Subwoofer/Amp (prim radyo) |
| 39 | 20A | Radyo, Radyo amplifikatörü (yalnızca navigasy10) |
| 40 | 20A | Ön güç çıkışı |
| 41 | 15A | Sürücü / yolcu kapısı kilit düğmeleri, Otomatik kararan dikiz aynası, Pusula, Ortam aydınlatması, Şeffaf tavan, Dikiz aynasında kamera ekranı |
| 42 | 10 A | Kullanılmamış (yedek) |
| 43 | 10 A | Arka silecek mantığı, Isıtmalı koltuklar rölesi, Gösterge paneli |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Ön silecek mantığı, Fan motoru rölesi |
| 46 | 7.5A | Yolcu Sınıflandırma Sistemi (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI) |
| 47 | 30A devre kesici | Elektrikli camlar |
| 48 | – | Gecikmeli aksesuar rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigortaların tahsisi (2010, 2011, 2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| A | 80A Öğlen | Elektr10ik hidrolik direksiy10 modülü (EPAS) |
| B | 125A Öğlen | Yolcu bölmesi sigorta tablosu |
| 1 | 15A* | Isıtmalı ayna |
| 2 | 30A** | Arka buz çözücü |
| 3 | 20A** | Arka elektrik prizi (orta k10sol) |
| 4 | – | Kullanılmamış |
| 5 | 10 A* | Güç Aktarma Organı K10trol Modülü (PCM) – Gücün Korunması, PCM Rölesi, Kartuş Havalandırması |
| 6 | 15A* | Alternatör |
| 7 | 15A* | Bagaj kapağı mandalı |
| 8 | 20A* | Park lambalarını çekin |
| 9 | 50A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 10 | 30A** | Ön cam silecekleri |
| 11 | 30A** | Giriş |
| 12 | 40A** | Fan motoru |
| 13 | 10 A* | klima debriyajı |
| 14 | 15A* | Çekme göstergeleri |
| 15 | – | Kullanılmamış |
| 16 | 40A** | Soğutma fanı 1 |
| 17 | 40A** | Soğutma fanı 2 |
| 18 | 20A** | ABS solenoidi |
| 19 | 30A** | Elektrikli Koltuklar |
| 20 | – | Klima debriyaj rölesi |
| 21A | – | Arka buz çözme rölesi |
| 21B | – | Yakıt rölesi |
| 21C | – | Üfleyici rölesi |
| 21D | – | PCM rölesi |
| 22 | 20A* | Benzin pompası |
| 23 | 15A* | Yakıt enjektörleri |
| 24 | – | Kullanılmamış |
| 25 | 5A* | karın kasları |
| 26 | 15A* | Ateşleme bobinleri |
| 27 | 10 A* | PCM – Genel güç aktarma organı bileşeni arızası gösterge ışığı |
| 28 | 20A* | PCM – Emisy10la ilgili aktarma organı bileşeni arızası gösterge ışığı |
| 29 | 15A* | PCM |
| 30A | – | Soğutma fanı 1 rölesi |
| 30B | – | Marş rölesi |
| 30C | – | Ana soğutma fanı rölesi |
| 30D | – | Fan rölesi 2 |
| 31A | – | Geri vites lambası rölesi |
| 31B | – | Kullanılmamış |
| 31C | – | Çekme sola dönüş rölesi |
| 31D | – | Sağa dönüş rölesini çekin |
| 31E | – | Çekme sahası rölesi |
| 31F | – | Bagaj kapağı kilit rölesi |
| 32 | – | Kullanılmamış |
| 33 | – | diyot PCM |
| 34 | – | marş diyotu |
| 35 | 10 A* | Başlat / başlat, Geri vites lambaları, Arka buz çözme rölesi |
| 36 | – | Kullanılmamış |
| * Mini sigorta ** Kartuş sigorta |
