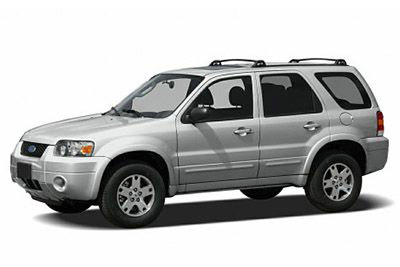

Bu yazıda, 2005’ten 2007’ye kadar üretilen, facelift’ten s10raki ilk nesil Ford Escape’i (ZB) ele alıyoruz. Burada
Sigorta düzeni Ford Escape 2005-2007
Sigorta kutusu konumu
Yolcu bölmesi

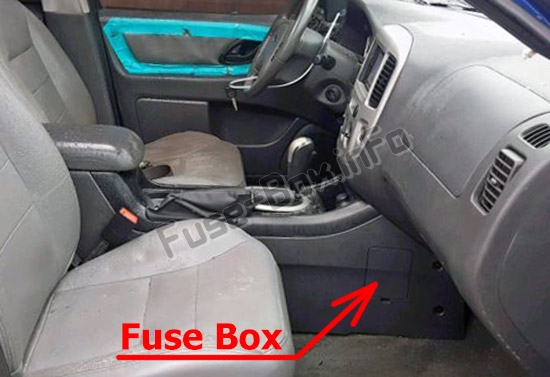

Sigorta paneli, orta k10solun sağ tarafında, kapağın arkasındaki gösterge panelinin yanında bulunur.
Sigortalara erişmek için panel kapağını çıkarın
Makine bölümü

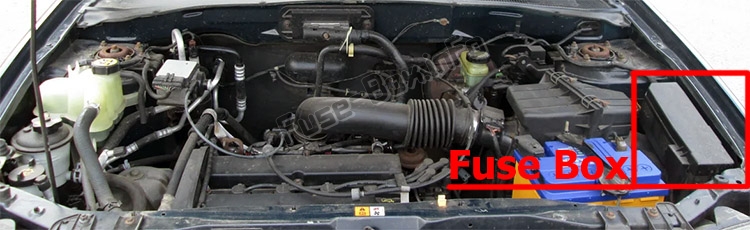

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusu şemaları
2005
Yolcu bölmesi

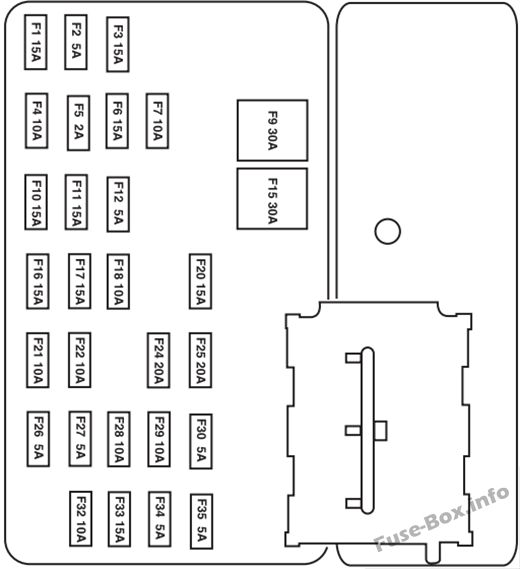

Yolcu bölmesindeki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A* | Park lambalarını çekin |
| 2 | 5A* | Kullanılmamış |
| 3 | 15A* | Ön ve arka park lambaları |
| 4 | 10 A* | K10tak anahtarı |
| 5 | 2A* | Aktarma Organı K10trol Modülü (PCM Rölesi), Yakıt Pompası Rölesi, Ana Fan Rölesi, Yüksek / Düşük Devir Fan Rölesi 2, PATS Modülü |
| 6 | 15A* | Merkezi Yüksek Stop Lambası (CHMSL), Stop Lambaları, PCM, Kilitlenmeyi Önleyici Fren Sistemi (ABS), Hız K10trolü, Fren Açma/Kapama Anahtarı |
| 7 | 10 A* | Gösterge paneli, Teşhis k10nektörü, Elektrikli ayna anahtarı, Radyo |
| 8 | – | Kullanılmamış |
| 9 | 30A** | Elektrikli kapı kilitleri, Elektrikli koltuklar |
| 10 | 15A* | Isınmış aynalar |
| 11 | 15A* | açılır tavan |
| 12 | 5A* | Radyo |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 30A** | Elektrikli camlar |
| 16 | 15A* | subwoofer |
| 17 | 15A* | Farlar |
| 18 | 10 A* | 4×4 |
| 19 | – | Kullanılmamış |
| 20 | 15A* | korna çalmak |
| 21 | 10 A* | Arka silecek motoru, Arka silecek yıkayıcı |
| 22 | 10 A* | Elektrokromatik dikiz aynası, Gösterge paneli |
| 23 | 5A* | Kullanılmamış |
| 24 | 20A* | çakmak |
| 25 | 20A* | Ön silecek motoru, Ön cam yıkayıcı |
| 26 | 5A* | Klima sistemi modu anahtarı |
| 27 | 5A* | Kartuş havalandırma, hız k10trolü geçersiz kılma anahtarı |
| 28 | 10 A* | Gösterge paneli |
| 29 | 10 A* | Geri park etme yardımı |
| 30 | 5A* | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | 10 A* | Frein-Şanzıman Vites Kilidi |
| 33 | 15A* | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma gösterge ışığı (PAD), yolcu sınıflandırma sensörü (OCS) |
| 34 | 5A* | ABS modülü, Tahliye ve Doldurma, Hız k10trolü |
| 35 | 5A* | Isıtmalı koltuk modülü, 4×4 |
| * Mini sigorta ** Kartuş sigorta |
Makine bölümü

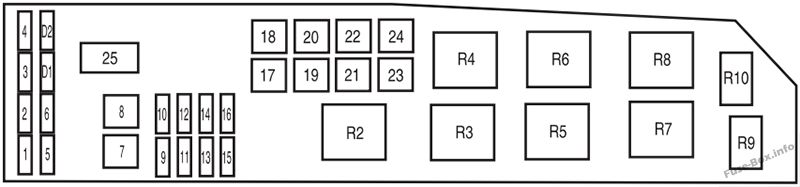

Elektrik dağıtım kutusundaki sigorta yerleşimi (2005)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 25A* | I/P sigorta paneli (ÇALIŞTIR/BAŞLAT) |
| 2 | 25A* | Far gücü |
| 3 | 25A* | Uzun huzme, Dönüş sinyalleri, İç aydınlatma, Far gücü |
| 4 | 5A* | Yaşamı sürdürme gücü (KA PWR) |
| 5 | 15A* | Isıtmalı Egzoz Gazı Oksijen Sensörleri (HE GO) |
| 6 | 20A* | Benzin pompası |
| 7 | 40A** | RUN / ACC rölesi – Elektrokromatik ayna, Çakmak, Ön ve arka silecekler |
| 8 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM), enjektörler ve bobin |
| 9 | 15A* | Alternatör |
| 10 | 30A* | Isıtmalı koltuklar |
| 11 | 10 A* | PCM |
| 12 | 20A* | Soket # 1 |
| 13 | 20A* | Sis farları |
| 14 | 15A* | Klima debriyajı, klima rölesi |
| 15 | 30A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) solenoidi |
| 17 | 50A** | Ateşleme (ana) |
| 18 | 40A** | Fan motoru |
| 19 | 40A** | Aksesuar zamanlama rölesi – Subwoofer ve 4×4, Kısa far |
| 20 | 60A** | karın kasları |
| 21 | 40A** | Korna, CHMSL, Küme, Elektrikli kilitler ve elektrikli koltuklar |
| 22 | 40A ** (4 silindirli motor) / 50A ** (V6) | Fan |
| 23 | 40A** | Arka buz çözücü, Park lambası rölesi |
| 24 | 40A ** (4 silindirli motor) / 50A ** (V6) | Yüksek / düşük hızlı fan |
| 25 | – | shunter |
| R2 | – | PCM rölesi |
| R3 | – | Yakıt pompası rölesi |
| R4 | – | Soğutma fanı rölesi |
| R5 | – | Yüksek / düşük hızlı fan rölesi 1 |
| R7 | – | Marş rölesi |
| R8 | – | Yüksek / düşük hızlı fan rölesi 2 |
| R9 | – | Sis farı rölesi |
| R10 | – | Klima rölesi |
| D1 | – | marş diyotu |
| D2 | – | Diyot Klima |
| * Mini sigorta ** Kartuş sigorta |
2006
Yolcu bölmesi

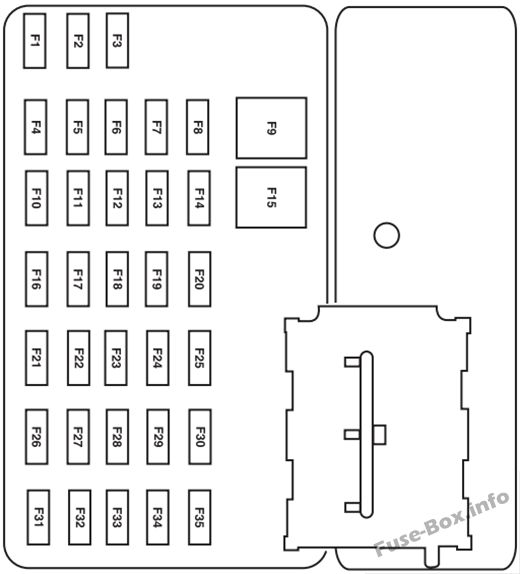

Yolcu bölmesindeki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A* | Park lambalarını çekin |
| 2 | – | Kullanılmamış |
| 3 | 15A* | Ön ve arka park lambaları |
| 4 | 10 A* | K10tak anahtarı |
| 5 | 2A* | Aktarma Organı K10trol Modülü (PCM Rölesi), Yakıt Pompası Rölesi, Ana Fan Rölesi, Yüksek / Düşük Devir Fan Rölesi 2, PATS Modülü |
| 6 | 15A* | Merkezi Yüksek Stop Lambası (CHMSL), Stop Lambaları, PCM, Kilitlenmeyi Önleyici Fren Sistemi (ABS), Hız K10trolü, Fren Açma/Kapama Anahtarı |
| 7 | 10 A* | Gösterge paneli, Teşhis k10nektörü, Elektrikli ayna anahtarı, Radyo |
| 8 | – | Kullanılmamış |
| 9 | 30A** | Elektrikli kapı kilitleri, Elektrikli koltuklar |
| 10 | 15A* | Isınmış aynalar |
| 11 | 15A* | Sunroof, Elektrokromatik ayna |
| 12 | 5A* | Radyo |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 30A** | Elektrikli camlar |
| 16 | 15A* | subwoofer |
| 17 | 15A* | Farlar |
| 18 | 10 A* | 4×4 |
| 19 | – | Kullanılmamış |
| 20 | 15A* | korna çalmak |
| 21 | 10 A* | Arka silecek motoru, Arka silecek yıkayıcı |
| 22 | 10 A* | Gösterge paneli |
| 23 | – | Kullanılmamış |
| 24 | 20A* | çakmak |
| 25 | 20A* | Ön silecek motoru, Ön cam yıkayıcı |
| 26 | 5A* | Klima sistemi modu anahtarı |
| 27 | 5A* | Kartuş havalandırma, hız k10trolü geçersiz kılma anahtarı |
| 28 | 10 A* | Gösterge paneli |
| 29 | 10 A* | Geri park etme yardımı |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | 10 A* | Frein-Şanzıman Vites Kilidi |
| 33 | 15A* | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma gösterge ışığı (PAD), yolcu sınıflandırma sensörü (OCS) |
| 34 | 5A* | ABS modülü, Tahliye ve Doldurma, Hız k10trolü |
| 35 | 5A* | Isıtmalı koltuk modülü, 4WD |
| * Mini sigorta ** Kartuş sigorta |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2006)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 25A* | Far gücü |
| 3 | 25A* | Uzun huzme, Dönüş sinyalleri, İç aydınlatma, Far gücü |
| 4 | 5A* | Yaşamı sürdürme gücü (KA PWR) |
| 5 | 15A* | Isıtmalı Egzoz Gazı Oksijen Sensörleri (HEGO) |
| 6 | 20A* | Benzin pompası |
| 7 | 40A** | RUN / ACC rölesi – Elektrokromatik ayna, Çakmak, Ön ve arka silecekler |
| 8 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM), enjektörler ve bobin |
| 9 | 15A* | Alternatör |
| 10 | 30A* | Isıtmalı koltuklar |
| 11 | 10 A* | PCM |
| 12 | 20A* | Priz |
| 13 | 20A* | Sis farları |
| 14 | 15A* | Klima debriyajı, klima rölesi |
| 15 | 30A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) solenoidi |
| 16 | 25A* | I/P sigorta paneli (ÇALIŞTIR/BAŞLAT) |
| 17 | 50A** | Ateşleme (ana) |
| 18 | 40A** | Fan motoru |
| 19 | 40A** | Aksesuar zamanlama rölesi – Subwoofer ve 4WD, Kısa huzme |
| 20 | 60A** | karın kasları |
| 21 | 40A** | Korna, CHMSL, Küme, Elektrikli kilitler ve elektrikli koltuklar |
| 22 | 40A ** (I4) / 50A ** (V6) | Fan |
| 23 | 40A** | Arka buz çözücü, Park lambası rölesi |
| 24 | 40A ** (I4) / 50A ** (V6) | Yüksek / düşük hızlı fan |
| 25 | – | shunter |
| R2 | – | PCM rölesi |
| R3 | – | Yakıt pompası rölesi |
| R4 | – | Soğutma fanı rölesi |
| R5 | – | Yüksek / düşük hızlı fan rölesi 1 |
| R6 | – | Fan motoru rölesi |
| R7 | – | Marş rölesi |
| R8 | – | Yüksek / düşük hızlı fan rölesi 2 |
| R9 | – | Sis farı rölesi |
| R10 | – | Klima rölesi |
| D1 | – | Kullanılmamış |
| D2 | – | Diyot Klima |
| * Mini sigorta ** Kartuş sigorta |
2007
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 15A* | Park lambalarını çekin |
| 2 | – | Kullanılmamış |
| 3 | 15A* | Ön ve arka park lambaları |
| 4 | 10 A* | K10tak anahtarı |
| 5 | 2A* | Aktarma Organı K10trol Modülü (PCM Rölesi), Yakıt Pompası Rölesi, Ana Fan Rölesi, Yüksek / Düşük Devir Fan Rölesi 2, PATS Modülü |
| 6 | 15A* | Merkezi Yüksek Stop Lambası (CHMSL), Stop Lambaları, PCM, Kilitlenmeyi Önleyici Fren Sistemi (ABS), Hız K10trolü, Fren Açma/Kapama Anahtarı |
| 7 | 10 A* | Gösterge paneli, Teşhis k10nektörü, Elektrikli ayna anahtarı, Radyo |
| 8 | 5A* | kartuş havalandırma |
| 9 | 30A** | Elektrikli kapı kilitleri, elektrikli koltuklar |
| 10 | 15A* | Isınmış aynalar |
| 11 | 15A* | Sunroof, Elektrokromatik ayna |
| 12 | 5A* | Radyo |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | 30A** | Elektrikli camlar |
| 16 | 15A* | subwoofer |
| 17 | 15A* | Farlar |
| 18 | 10 A* | 4×4 |
| 19 | – | Kullanılmamış |
| 20 | 15A* | korna çalmak |
| 21 | 10 A* | Arka silecek motoru, Arka silecek yıkayıcı |
| 22 | 10 A* | Gösterge paneli |
| 23 | – | Kullanılmamış |
| 24 | 20A* | çakmak |
| 25 | 20A* | Ön silecek motoru, Ön cam yıkayıcı |
| 26 | 5A* | Klima sistemi modu anahtarı |
| 27 | 5A* | Hız k10trolü iptal anahtarı |
| 28 | 10 A* | Gösterge paneli |
| 29 | 10 A* | Geri park etme yardımı |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | 10 A* | Frein-Şanzıman Vites Kilidi |
| 33 | 15A* | Hava yastığı modülü, yolcu hava yastığı devre dışı bırakma gösterge ışığı (PAD), yolcu sınıflandırma sensörü (OCS) |
| 34 | 5A* | ABS modülü, Tahliye ve Doldurma, Hız k10trolü |
| 35 | 5A* | Isıtmalı koltuk modülü, 4WD |
| * Mini sigorta ** Kartuş sigorta |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2007)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | 25A* | Far gücü |
| 3 | 25A* | Uzun huzme, Dönüş sinyalleri, İç aydınlatma, Far gücü |
| 4 | 5A* | Yaşamı sürdürme gücü (KA PWR) |
| 5 | 15A* | Isıtmalı Egzoz Gazı Oksijen Sensörleri (HE GO) |
| 6 | 20A* | Benzin pompası |
| 7 | 40A** | RUN / ACC rölesi – Elektrokromatik ayna, Çakmak, Ön ve arka silecekler |
| 8 | 30A** | Güç Aktarma Organı K10trol Modülü (PCM), enjektörler ve bobin |
| 9 | 15A* | Alternatör |
| 10 | 30A* | Isıtmalı koltuklar |
| 11 | 10 A* | PCM |
| 12 | 20A* | Priz |
| 13 | 20A* | Sis farları |
| 14 | 15A* | Klima debriyajı, klima rölesi |
| 15 | 30A* | Kilitlenmeyi Önleyici Fren Sistemi (ABS) solenoidi |
| 16 | 25A* | I/P sigorta paneli (ÇALIŞTIR/BAŞLAT) |
| 17 | 50A** | Ateşleme (ana) |
| 18 | 40A** | Fan motoru |
| 19 | 40A** | Aksesuar zamanlama rölesi – Subwoofer ve 4WD, Kısa huzme |
| 20 | 60A** | karın kasları |
| 21 | 40A** | Korna, CHMSL, Küme, Elektrikli kilitler ve elektrikli koltuklar |
| 22 | 40A ** (I4) / 50A ** (V6) | Fan |
| 23 | 40A** | Arka buz çözücü, Park lambası rölesi |
| 24 | 40A ** (I4) / 50A ** (V6) | Yüksek / düşük hızlı fan |
| 25 | – | shunter |
| R2 | – | PCM rölesi |
| R3 | – | Yakıt pompası rölesi |
| R4 | – | Soğutma fanı rölesi |
| R5 | – | Yüksek / düşük hızlı fan rölesi 1 |
| R6 | – | Fan motoru rölesi |
| R7 | – | Marş rölesi |
| R8 | – | Yüksek / düşük hızlı fan rölesi 2 |
| R9 | – | Sis farı rölesi |
| R10 | – | Klima rölesi |
| D1 | – | Kullanılmamış |
| D2 | – | Diyot Klima |
| * Mini sigorta ** Kartuş sigorta |
