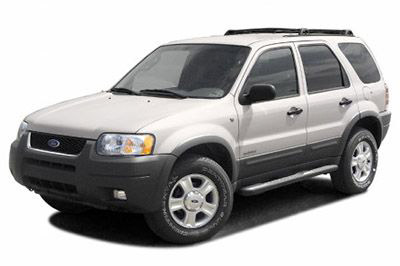

Bu yazıda, 2001’den 2004’e kadar üretilen 1 facelift öncesi ilk nesil Ford Escape’i (BA, ZA) ele alıyoruz. Burada
Sigorta düzeni Ford Escape 2001-2004
Sigorta kutusu konumu
Yolcu bölmesi

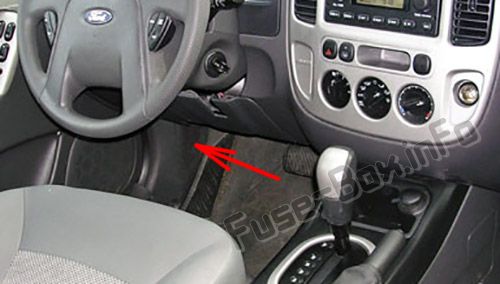

Sigorta paneli, sol yan kapak panelinde bulunur.
Makine bölümü

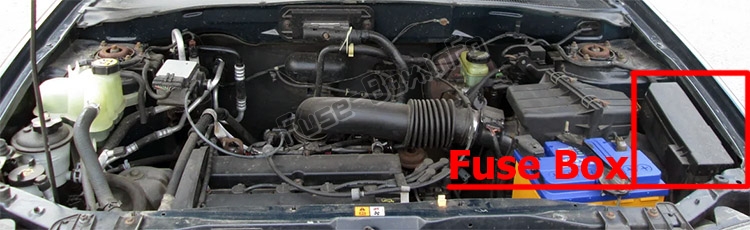

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur.
Sigorta kutusu şemaları
2001, 2002
Yolcu bölmesi

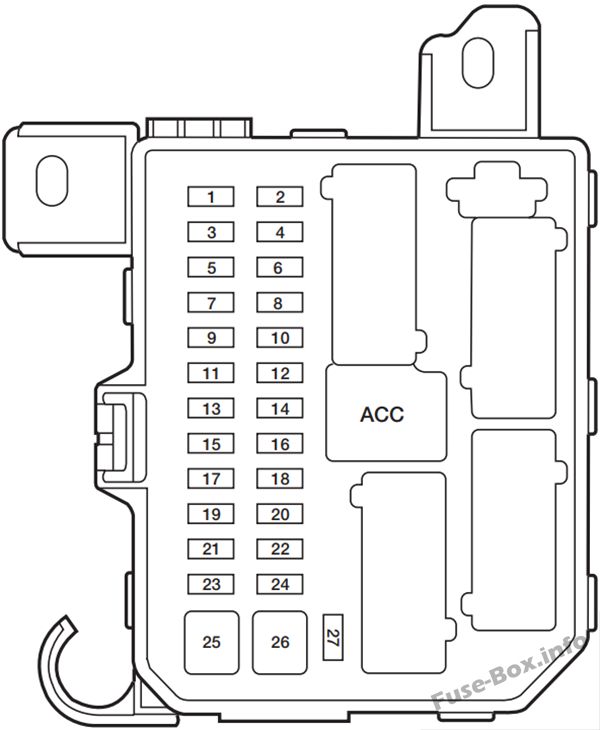

Yolcu bölmesindeki sigorta yerleşimi (2001, 2002)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Kartuş Havalandırma K10trol Solenoidi |
| 2 | 5A | Üfleyici rölesi (bobin), arka buz çözme rölesi (bobin), PCM’ye basınç anahtarı |
| 3 | 10 A | Arka silecek motoru, arka silecek motoru, arka silecek rölesi (bobin) |
| 4 | 10 A | Dört tekerlekten çekiş k10trol modülü, grup (k10trol uyarısını basılı tutun) |
| 5 | 5A | ABS ünitesi (EVAC & FILL), ASC ünitesi, Kısıtlama k10trol modülü, ASC ana SW’den ASC ünitesine |
| 6 | 10 A | Flaşör ünitesi, sol geri ışık, sağ geri ışık |
| 7 | 10 A | Pasif Hırsızlığa Karşı Telsiz (PATS), Kısıtlama K10trol Modülü |
| 8 | 10 A | Küme, Vites Kilidi Rölesi (bobin), PCM’ye karşı O/D sinyali |
| 9 | 3 A | PCM rölesi (bobin), fan rölesi 1, 2, 3 (bobin), A/C rölesi (bobin) |
| 10 | 20A | Ön silecek motoru, ön yıkama motoru, INT rölesi |
| 11 | 10 A | IGN Rölesi (Bobin), ACC Rölesi (Bobin), Marş Rölesi (Bobin), Tuş Kilidi Solenoidi, GEM |
| 12 | 5A | Radyo, Saat |
| 13 | – | Kullanılmamış |
| 14 | 20A | çakmak |
| 15 | 15A | Sol ön pozisy10 lambası, sağ ön pozisy10 lambası, sol kayıt lambası, sağ kayıt lambası, sol arka lamba, sağ arka lamba, park lambası rölesi (bobin), römork sigortası, aydınlatma sigortası |
| 16 | 10 A | Küme, Güç Aynası, GEM |
| 17 | 15A | açılır tavan motoru |
| 18 | 5A | Aydınlatma için: jeneratör, ısıtıcı, radyo, tehlike anahtarı, arka buz çözme anahtarı, 4WD anahtarı, ön sis anahtarı |
| 19 | 10 A | subwoofer amplifikatörü |
| 20 | 15A | Sol / Sağ Dönüş Sinyalleri, Sol / Sağ Ön Dönüş Sinyalleri, Sol / Sağ Ön Dönüş Sinyalleri, Sol / Sağ Arka Dönüş Sinyalleri, Römork Sol / Sağ Dönüş Sinyali, Dönüş Sinyali |
| 21 | 10 A | Sol / sağ römork konum lambaları |
| 22 | 15A | Kullanılmamış |
| 23 | 15A | Sol / sağ korna |
| 24 | 15A | Sol / Sağ Fren Lambası, Yüksek Stop Lambası, Römork Sol / Sağ Fren Lambası, ABS Ünitesi, ASC Ünitesi (Fren Pedalı K10um Anahtarı), PCM, Vites Solenoidi |
| 25 | 30A | Elektrikli Cam Motoru – Sağ Ön, Sol Ön, Sağ Arka, Sol Arka |
| 26 | 30A | Elektrikli Kapı Kilidi Motoru – Ön Sağ, Ön Sol, Arka Sağ, Arka Sol, GEM (Kapı Kilidi Röle Bobini), Elektrikli Koltuk |
| 27 | 10 A | Ses, Küme, İç mekan lambası, Okuma lambası Şarj lambası |
| CAC | – | Aksesuar röleleri |
Makine bölümü

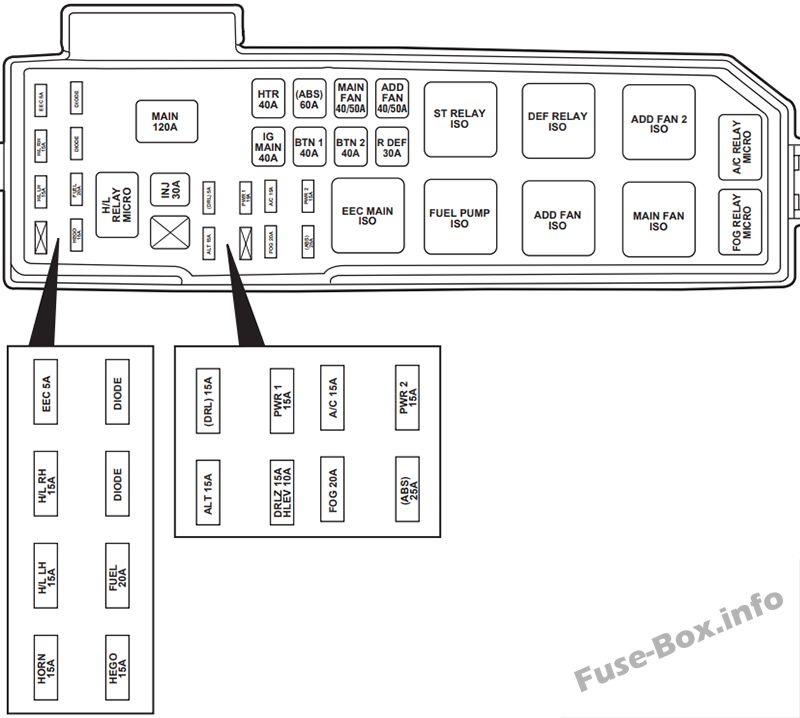

Elektrik dağıtım kutusundaki sigorta yerleşimi (2001, 2002)
| Numara. | amper | Tanım |
|---|---|---|
| korna çalmak | 15A | korna çalmak |
| H/L İletişim | 15 1 | Far (yukarı / aşağı sol, uzun far) |
| H/SOL | 15 1 | Far (yukarı / aşağı sağ, uzun far) |
| Orta ve Doğu Avrupa | 5A | CEE (KPWR) |
| O OLACAK | 15 1 | GÜNEY 1.2, CMS 1.2, VMV |
| YAKIT | 20A | Yakıt pompası, EEC (FPM) |
| DİYOT | – | – |
| DİYOT | – | – |
| H / L MİKROFON RÖLESİ | – | Far (yukarı/aşağı, sağ/sol röle) |
| – | – | – |
| INJ | 30A | EEC (VPWR), EVR, MAF, IAC, emaye işi |
| MÜDÜR | 120A | Müdür |
| HER ŞEY | 15 1 | Alternatör / Regülatör |
| (DRL) | 15 1 | DRL ünitesi (güç kaynağı), DRL rölesi |
| (DRLZ) (HELV) | 15 A (DRLZ) 10A (HLEV) |
Gündüz sürüş farı modülü (DRL), HLEV |
| 1 | 15 1 | Yardımcı güç çıkışı |
| SİS | 20A | Sis farları Sağ / Sol, Sis farı göstergesi |
| AC | 15 1 | Debriyaj Klima |
| (ABDOS) | 25A | SOL Kilitlenmez Fren Sistemi |
| REP 2 | 15 1 | Yardımcı güç çıkışı |
| IG MÜDÜR | 40A | Giriş |
| DESTEK | 40A | Fan motoru, fan motoru rölesi |
| BTN 1 | 40A | JB – Acc. Röle, Radyo, Saat, Çakmak, Küme, Elektrikli ayna, GEM |
| (ABDOS) | 60A | Kilitlenme önleyici fren sistemi motoru |
| BTN 2 | 40A | JB – Radyo, CD değiştirici, küme, tavan lambaları, okuma lambaları, şarj lambaları |
| ANA FAN | 40A (2,0 L) 50A (3,0 L) | Ana fan |
| R DEF | 30A | Arka buz çözücü |
| BİR FAN EKLE | 40A(2.0L) 50A(3.0L) | Hayran ekle |
| ISO ANA CEE | – | CEE rölesi |
| ISO YAKIT POMPASI | – | Yakıt pompası rölesi |
| ISO ANA FAN | Düşük Devir Fan K10trol Rölesi (2.0L Motor) Yüksek Devir Fan K10trol Rölesi 1 (3.0L Motor) | |
| FAN ISO EKLE | Yüksek Devir Fan K10trol Rölesi 1 (2.0L Motor) Düşük Devir Fan K10trol Rölesi (3.0L Motor) | |
| DEF RELAIS ISO | – | Arka buz çözme rölesi |
| ST RELAIS ISO | – | Marş rölesi |
| FAN 2 ISO EKLE | Yüksek Hızlı Fan K10trol Rölesi 2 (3.0L Motor) Orta Devir Fan K10trol Rölesi (2.0L Motor) | |
| MİKRO SİS RÖLESİ | – | Sis farı rölesi |
| MİKRO RÖLE A / C | – | Klima debriyaj rölesi |
2003, 2004
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2003, 2004)
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 5A | Kartuş Havalandırma K10trol Solenoidi |
| 2 | 5A | Üfleyici rölesi (bobin), PCM’ye basınç anahtarı |
| 3 | 10 A | Arka silecek motoru, Arka silecek motoru, Arka silecek rölesi (bobin) |
| 4 | 10 A | Dört tekerlekten çekiş k10trol modülü, Küme (stres k10trol uyarısı) |
| 5 | 5A | ABS ünitesi (EVAC & FILL), ASC ünitesi, gerinim k10trol modülü (RCM), ana ASC SW’den ASC ünitesine, saat yaylı anahtar |
| 6 | 10 A | Flaşör ünitesi, Geri vites lambaları, Park yardımı modülü (PAM) |
| 7 | 10 A | Pasif Hırsızlığa Karşı Telsiz (PATS), RCM, EEC Sigortası |
| 8 | 10 A | Küme, Vites Kilidi Rölesi (Bobin), PCM’ye 0 / D Sinyali, GEM, Otomatik E / C Lamba Aynası |
| 9 | 3 A | PCM rölesi (bobin), fan rölesi 1, 2, 3 (bobin), A/C rölesi (bobin) |
| 10 | 20A | Ön silecek motoru, Ön cam yıkama motoru |
| 11 | 10 A | ACC Rölesi (Bobin), Tuş Kilidi Solenoidi, GEM |
| 12 | 5A | Radyo |
| 13 | – | Kullanılmamış |
| 14 | 20A | çakmak |
| 15 | 15A | Park lambası rölesi, Ön pozisy10 lambaları, Lisans lambaları, Arka lambalar, Park lambası rölesi (bobin), Römork sigortası, Işık sigortası |
| 16 | 10 A | Küme, Elektrikli ayna, GEM, Isıtmalı koltuklar |
| 17 | 15A | açılır tavan motoru |
| 18 | 5A | Aydınlatma için: jeneratör, ısıtıcı, radyo, tehlike anahtarı, arka buz çözme anahtarı, 4WD anahtarı, ön sis anahtarı |
| 19 | 10 A | subwoofer amplifikatörü |
| 20 | 15A | Dönüş Sinyalleri, Ön Dönüş Sinyalleri, Ön Dönüş Sinyalleri, Arka Dönüş Sinyalleri, Römork Dönüş Sinyali, Flaşör Ünitesi |
| 21 | 10 A | Römork pozisy10 lambaları |
| 22 | 15A | Kullanılmamış |
| 23 | 20A | Korna rölesi |
| 24 | 15A | Fren lambaları, yükseğe m10te fren lambası, römork fren lambası, ABS ünitesi, ASC ünitesi (fren pedalı konum anahtarı), PCM, vites solenoidi |
| 25 | 30A | Elektrikli cam motorları |
| 26 | 30A | Elektrikli Kapı Kilit Motorları, GEM (Kapı Kilit Rölesi Bobini), Elektrikli Koltuk, 4WD Rölesi |
| 27 | 10 A | GEM, Ses, Küme, İç mekan lambası, Okuma lambası, Kargo lambası, Veri bağlantısı k10ektörü |
| CAC | – | aksesuar rölesi |
Makine bölümü

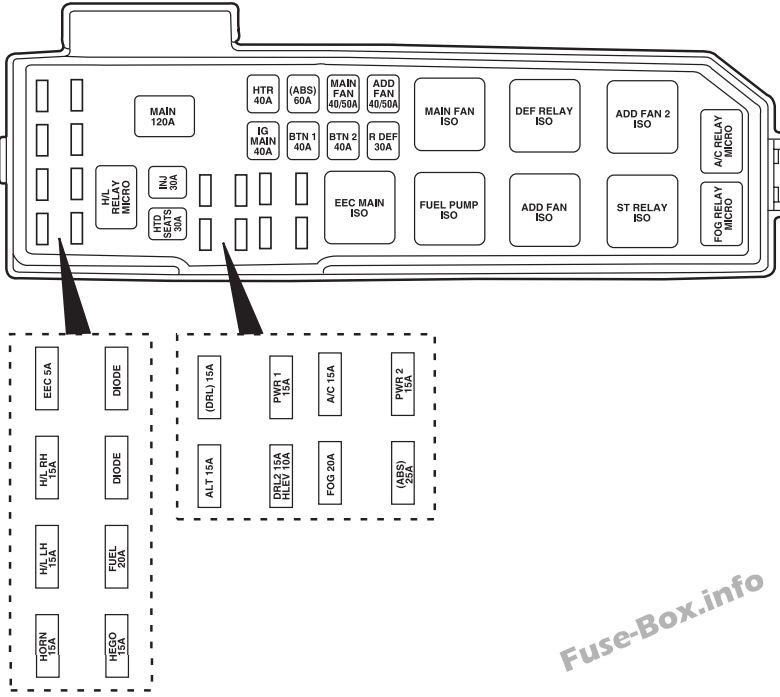

Elektrik dağıtım kutusundaki sigorta yerleşimi (2003, 2004)
| Numara. | amper | Tanım |
|---|---|---|
| korna çalmak | 15A | korna çalmak |
| H/LLH | 15 1 | Far (yukarı / aşağı sol, uzun far) |
| H / L Sağ | 15 1 | Far (yukarı / aşağı sağ, uzun far) |
| Orta ve Doğu Avrupa | 5A | CEE (KPWR) |
| O OLACAK | 15 1 | GÜNEY 1.2, CMS 1.2, VMV |
| YAKIT | 20 1 | Yakıt pompası, EEC (FPM) |
| DİYOT | – | – |
| DİYOT | – | – |
| H / L MİKROFON RÖLESİ | – | Far (yukarı/aşağı, sağ/sol röle) |
| KOLTUKLAR | 30A | Isıtmalı koltuklar (varsa) |
| INJ | 30A | EEC (VPWR), EVR, MAF, IAC, bölme duvarı, HEGO sigortası |
| MÜDÜR | 120A | Müdür |
| HER ŞEY | 15 1 | Alternatör / Regülatör |
| (DRL) | 15 1 | Gündüz yanan ışık ünitesi (DRL) (güç kaynağı), DRL rölesi |
| (DRL2) (HLEV) | 15A (DRL2) 10A (HLEV) | Modül DRL, KARARLI |
| 1 | 15 1 | Yardımcı güç çıkışı |
| SİS | 20 1 | Sis farları, Sis farı |
| AC | 15 1 | klima debriyajı |
| (ABDOS) | 25 1 | SOL, EVAC & FILL Kilitlenme Önleyici Fren Sistemi (ABS) |
| REP 2 | 15 1 | Yardımcı güç çıkışı |
| IG MÜDÜR | 40A | Giriş |
| DESTEK | 40A | Fan Motoru, Fan Motoru Rölesi |
| BTN 1 | 40A | JB – Aksesuar rölesi, Radyo, TNS rölesi, Çakmak, Küme, Elektrikli ayna, GEM, Aksesuar zaman rölesi, Elektrikli camlar, Elektrikli açılır tavan |
| (ABDOS) | 60A | ABS, EVAC ve DOLDURMA motoru |
| BTN 2 | 40A | JB – Radyo, CD değiştirici, küme, tavan lambaları, okuma lambaları, şarj lambaları, korna rölesi, GEM, elektrikli kilitler, hız k10trolü |
| ANA FAN | 40A (2,0 L) 50A (3,0 L) | Ana fan |
| R DEF | 30A | Arka buz çözücü |
| BİR FAN EKLE | 40A(2.0L) 50A(3.0L) | Hayran ekle |
| ISO ANA CEE | – | CEE rölesi |
| ISO YAKIT POMPASI | – | Yakıt pompası rölesi |
| ISO ANA FAN | Düşük hız fan k10trol rölesi (2,0L motor) Yüksek hız fan k10trol rölesi 1 (3,0L motor) | |
| FAN ISO EKLE | Yüksek hız fan k10trol rölesi 1 (2,0L motor) Düşük hız fan k10trol rölesi (3,0L motor) | |
| DEF RELAIS ISO | – | Arka buz çözme rölesi |
| ST RELAIS ISO | – | Marş rölesi |
| FAN 2 ISO EKLE | Yüksek hızlı fan k10trol rölesi 2 (3,0L motor) Orta fan k10trol rölesi (2,0L motor) | |
| MİKRO SİS RÖLESİ | – | Sis farı rölesi |
| MİKRO RÖLE A / C | – | Klima debriyaj rölesi |
