Ford Edge (2015-2019..) Sigorta Kutusu Şeması

Bu yazıda, 2011’den günümüze kadar mevcut olan ikinci nesil Ford Edge’i ele alıyoruz. Burada Ford Edge 2015, 2016, 2017, 2018 ve 2019’un sigorta kutularının şemalarını , sigorta panellerinin araç içindeki yeri ve her 1 sigortanın atamasını (sigortaların düzeni) bulacaksınız. röle.

İçindekiler

Sigorta düzeni Ford Edge 2015-2019 …
Yolcu bölmesi
Makine bölümü
2015
2016, 2017
2018, 2019

İçerik gizle

1 Sigorta düzeni Ford Edge 2015-2019 …

1.3.3 Motor bölmesi, alt

1.4 2016, 2017

1.4.1 Yolcu bölmesi

1.4.2 Makine bölümü

1.4.3 Motor bölmesi, alt

1.5 2018, 2019

1.5.1 Yolcu bölmesi

1.5.2 Makine bölümü

1.5.3 Motor bölmesi, alt

Sigorta düzeni Ford Edge 2015-2019 …

Ford Edge’in çakmak sigortaları (elektrik prizi) №5 (Güç noktası 3 – k10solun arkası), №10 (Güç noktası 1 – sürücünün önü), 16 (Güç noktası 2 – k10solun çöp kutusu) sigortalarıdır. ve motor bölmesi sigorta kutusundaki №17 (Güç noktası 4 – bagaj bölmesi).

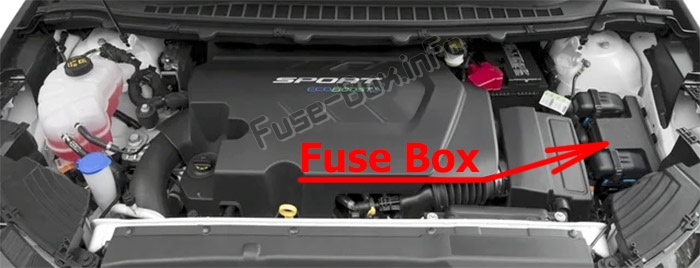

Sigorta kutusu konumu

Yolcu bölmesi

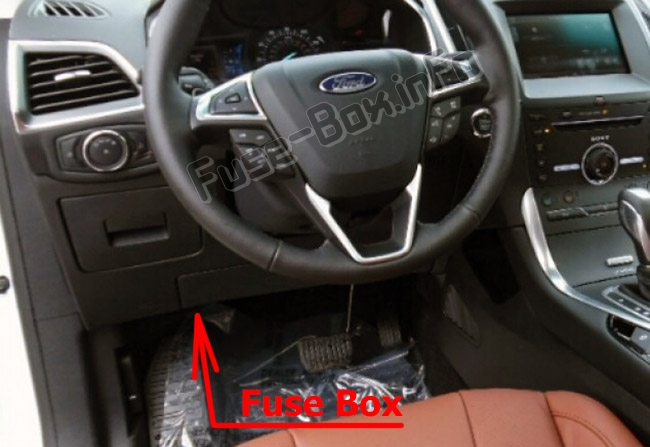

Sigorta paneli, direksiy10 kol10unun solundaki gösterge panelinin altında bulunur.
Trim parçasını çıkarırsanız sigorta paneline erişmek daha kolay olabilir. Sigortaların yolcu bölmesindeki yeri: Ford Edge (2015-2019 ..)

Makine bölümü

Elektrik dağıtım kutusu motor bölmesinde (sol taraf) bulunur. Sigortaların motor bölmesindeki yeri: Ford Edge (2015-2019 ..)

Güç Dağıtım Kutusu – Alt

Sigorta kutusunun alt kısmında sigortalar bulunmaktadır.

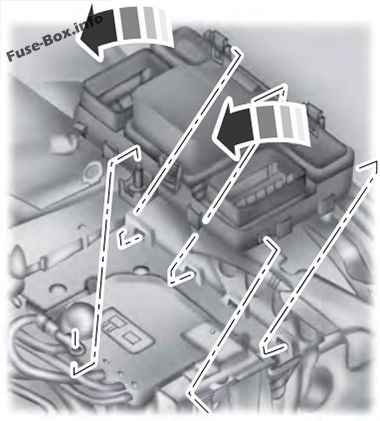

Sigorta kutusunun alt kısmına erişmek için aşağıdakileri yapın:

1. Sigorta kutusunun her iki yanında bulunan iki mandalı serbest bırakın.
2. Beşik sigorta kutusunun iç tarafını kaldırın.
3. Sigorta kutusunu motor bölmesinin ortasına getirin.
4. Alt tarafa erişmek için sigorta kutusunun dış tarafını çevirin.

Sigorta kutusu şemaları

2015

Yolcu bölmesi

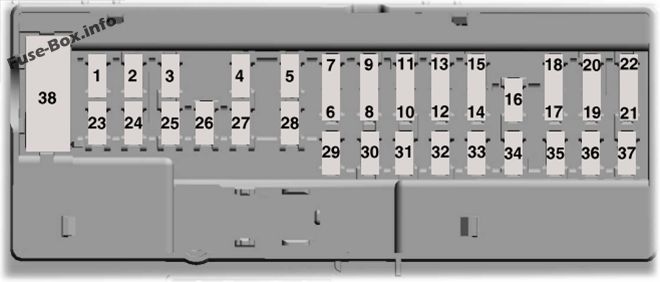

İç sigorta kutusu şeması: Ford Edge (2015)

Yolcu bölmesindeki sigorta yerleşimi (2015)

Numara.	amper	Korumalı bileşenler
1	10 A	İsteğe bağlı aydınlatma (torpido gözü, makyaj masası, kubbe). Pil tasarrufu röle bobini. İkinci sıra kolay katlanır röle bobini.
2	7.5A	Hafızalı koltuklar. Bel. Güç Aynaları. Sürücü koltuğu modülü için mantıksal güç kaynağı.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	Kullanılmamış (yedek).
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	10 A	Kullanılmamış (yedek).
10	5A	Tuş takımı. Elektrikli bagaj kapağı modülü için mantıksal güç kaynağı. Eller serbest bagaj kapağı modülü.
11	5A	Kullanılmamış (yedek).
12	7,5 A	Klima modülü.
13	7,5 A	Grup. Direksiy10 kol10u k10trol modülü. Akıllı veri bağlantısı k10ektör modülü (ağ geçidi).
14	10 A	Kullanılmamış (yedek).
15	10 A	Veri bağlantısı gücü.
16	15A	Kullanılmamış (yedek).
17	5A	Kullanılmamış (yedek).
18	5A	K10tak anahtarı. Basma düğmesi başlatma anahtarı. Anahtar inhibisy10 solenoidi.
19	7.5A	Kullanılmamış (yedek).
20	7.5A	İleri direksiy10 mantığı gücü etkin.
21	5A	Arabada nem ve sıcaklık sensörü.
22	5A	Yolcu sınıflandırma sensörü.
23	10 A	Gecikmeli aksesuar (inverter mantığı, şeffaf açılır tavan mantığı, sürücü camı şalteri güç kaynağı).
24	20A	Kilidin merkezi olarak açılması.
25	30A	Sürücü kapısı (pencere, ayna). Sürücü kapısı modülü. Sürücü kapısı kilit göstergesi. Sürücü kilidi anahtarı aydınlatması.
26	30A	Ön yolcu kapısı (pencere, ayna). Ön yolcu kapısı modülü. Ön yolcu kilidi göstergesi. Ön yolcu anahtarı aydınlatması (pencere, kilit).
27	30A	Sunroof.
28	20A	Amplifikatör.
29	30A	Kullanılmamış (yedek).
30	30A	Kullanılmamış (yedek).
31	15 1	Kullanılmamış (yedek).
32	10 A	Küresel K10umlandırma Sistemi. Merkezi pil göstergesi. Sesli komut (SYNC). Radyo alıcı-verici modülü.
33	20A	Radyo.
34	30A	Start-start bus (sigorta 19, 20,21,22,35, 36, 37, devre kesici 38).
35	5A	Stres k10trol modülü.
36	15A	Otomatik kararan dikiz aynası. Isıtmalı koltuk. Uzun far / şeritten ayrılma otomatik ayna modülü. Arka ısıtmalı koltuk modülü için mantıksal güç kaynağı.
37	15A	Isıtmalı direksiy10 modülü (aktif ön direksiy10 olmadan).
38	30A	Elektrikli arka camlar. Arka cam anahtarı aydınlatması.

Makine bölümü

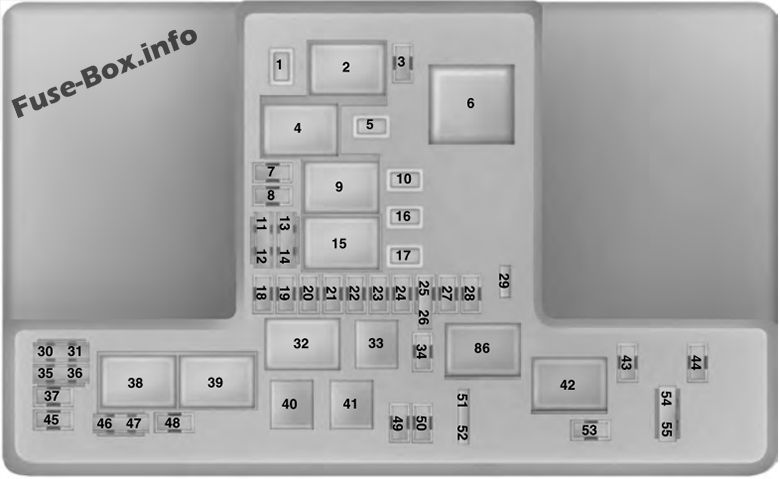

Kaputun altındaki sigorta kutusunun şeması: Ford Edge (2015)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2015)

Numara.	amper	Korumalı bileşenler
1	30A	Kullanılmamış (yedek).
2	–	Marş rölesi.
3	15 1	Arka cam sileceği. Yağmur sensörü
4	–	Üfleyici motor rölesi.
5	20A	Güç noktası 3 – k10solun arkası.
6	–	Kullanılmamış.
7	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 1.
8	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 2.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Güç noktası 1 – sürücünün önü.
11	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 4.
12	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 3.
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Marş rölesi.
16	20A	Güç noktası 2 – k10sol çöp kutusu.
17	20A	Güç soketi 4 – bagaj bölmesi.
18	20A	Ön lamba RH HID.
19	10 A	Çalıştır-başlat elektr10ik hidrolik direksiy10.
20	10 A	Aydınlatmayı çalıştırın / başlatın.
21	15A	Şanzıman yağ pompasına lojik güç kaynağı (başlat / durdur).
22	10 A	Klima debriyaj solenoidi.
23	15A	Çalıştır-başlat 6. Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Adaptif hız sabitleyici. Baş üstü ekran. Voltaj kalite modülü (açık / kapalı). Bölünmüş ön kamera. Bölünmüş ön kamera modülü.
24	10 A	Kullanılmamış (yedek).
25	10 A	İlk çalıştırmada kilitlenme önleyici fren sistemi.
26	10 A	Başlangıçta güç aktarma sistemi k10trol modülü.
27	–	Kullanılmamış.
28	10 A	Arka cam yıkama pompası.
29	–	Kullanılmamış.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Elektr10ik fan rölesi 1.
33	–	Klima debriyaj rölesi.
34	15 1	Kullanılmamış (yedek).
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	10 A	Güç aktarım ünitesinin fanı.
38	–	Fan 2 elektr10ik röle
39	–	Elektrikli fan rölesi 3.
40	–	Korna rölesi.
41	–	Kullanılmamış.
42	–	Yakıt pompası rölesi.
43	10 A	2. sıra koltukların kolay açılması.
44	20A	Lamba ön kısmı LH HID.
45	–	Kullanılmamış.
46	–	Kullanılmamış.
47	–	Kullanılmamış.
48	–	Kullanılmamış.
49	–	Kullanılmamış.
50	20A	Korna.
51	–	Kullanılmamış.
52	–	Kullanılmamış.
53	–	Kullanılmamış.
54	10 A	Fren açma/kapama anahtarı.
55	10 A	ALT sensörü.

Motor bölmesi, alt

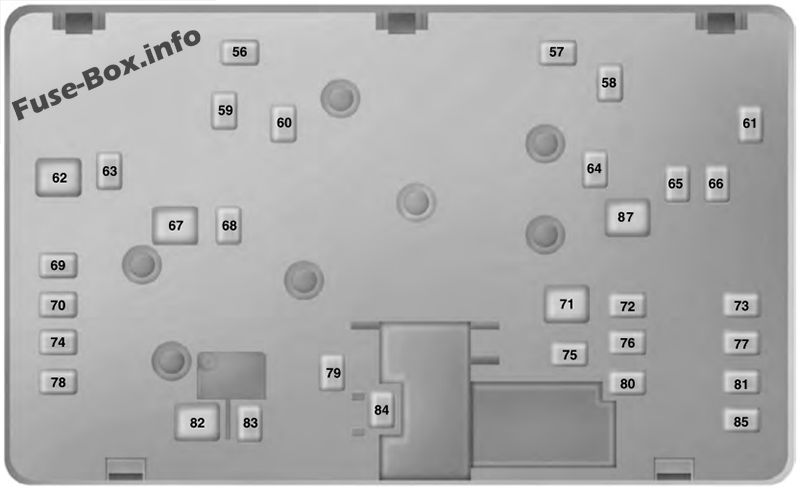

Kaputun altındaki sigorta kutusunun şeması (altta): Ford Edge (2015)

Elektrik dağıtım kutusundaki sigorta yerleşimi – Düşük (2015)

Numara.	amper	Korumalı bileşenler
56	–	Kullanılmamış.
57	–	Kullanılmamış.
58	30A	Yakıt pompası beslemesi.
59	40A	Elektr10ik fan 3.
60	40A	Elektr10ik fan 1.
61	–	Kullanılmamış.
62	50A	Gövde k10trol modülü 1.
63	25A	Elektr10ik fan 2.
64	–	Kullanılmamış.
65	20A	Isıtmalı ön koltuk.
66	–	Kullanılmamış.
67	50A	Gövde k10trol modülü 2.
68	40A	Isıtmalı arka cam.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	30A	Yolcu koltuğu.
71	–	Kullanılmamış.
72	20A	Şanzıman yağ pompası (açık / kapalı).
73	20A	Isıtmalı arka koltuklar.
74	30A	Sürücü koltuğu modülü.
75	25 1	Silecek motoru 1.
76	30A	Elektrikli bagaj kapağı modülü.
77	30A	Klimalı koltuk modülü.
78	40A	Römork aydınlatma modülü.
79	40A	Fan motoru.
80	25 1	Silecek motoru 2.
81	40A	110 voltluk invertör.
82	–	Kullanılmamış.
83	20A	Kullanılmamış (yedek).
84	30A	Marş solenoidi.
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	60A	Kilitlenme önleyici fren sistemi pompası.

2016, 2017

Yolcu bölmesi

İç sigorta kutusu şeması: Ford Edge (2016, 2017)

Yolcu bölmesindeki sigorta yerleşimi (2016, 2017)

Numara.	amper	Korumalı bileşenler
1	10 A	İsteğe bağlı aydınlatma (torpido gözü, makyaj masası, kubbe). Pil tasarrufu röle bobini. İkinci sıra kolay katlanır röle bobini.
2	7.5A	Hafızalı koltuklar. Bel. Sürücü koltuğu modülü için mantıksal güç kaynağı.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	Kullanılmamış (yedek).
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	10 A	Kullanılmamış (yedek).
10	5A	Tuş takımı. Elektrikli bagaj kapağı modülü için mantıksal güç kaynağı. Eller serbest bagaj kapağı modülü.
11	5A	Kullanılmamış (yedek).
12	7,5 A	Klima modülü.
13	7.5A	Grup. Direksiy10 kol10u k10trol modülü. Akıllı veri bağlantısı k10ektör modülü (ağ geçidi).
14	10 A	Genişletilmiş güç modülü.
15	10 A	Veri bağlantısı gücü.
16	15 1	Kullanılmamış (yedek).
17	5A	Kullanılmamış (yedek).
18	5A	Basma düğmesi başlatma anahtarı.
19	7.5A	Genişletilmiş güç modülü.
20	7.5A	Kullanılmamış (yedek).
21	5A	Arabada nem ve sıcaklık sensörü.
22	5A	Yolcu sınıflandırma sistemi.
23	10 A	Gecikmeli aksesuar (inverter mantığı, şeffaf açılır tavan mantığı, sürücü camı şalteri güç kaynağı).
24	20A	Kilidin merkezi olarak açılması.
25	30A	Sürücü kapısı (pencere, ayna). Sürücü kapısı modülü. Sürücü kapısı kilit göstergesi. Sürücü kilidi anahtarı aydınlatması.
26	30A	Ön yolcu kapısı (pencere, ayna). Ön yolcu kapısı modülü. Ön yolcu kilidi göstergesi. Ön yolcu anahtarı aydınlatması (pencere, kilit).
27	30A	Sunroof.
28	20A	Amplifikatör.
29	30A	Kullanılmamış (yedek).
30	30A	Kullanılmamış (yedek).
31	15A	Kullanılmamış (yedek).
32	10 A	Küresel K10umlandırma Sistemi. Merkezi pil göstergesi. Sesli komut (SYNC). Radyo alıcı-verici modülü.
33	20A	Radyo.
34	30A	Start-start bus (sigorta 19,20,21,22,35,36,37, devre kesici 38).
35	5A	Kullanılmamış (yedek).
36	15A	Otomatik kararan dikiz aynası. Isıtmalı koltuk. Uzun far / şeritten ayrılma otomatik ayna modülü. Arka ısıtmalı koltuk modülü için mantıksal güç kaynağı.
37	20A	Isıtmalı direksiy10 modülü. Ön direksiy10 aktif.
38	30A	Elektrikli arka camlar. Arka cam anahtarı aydınlatması.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Edge (2016, 2017)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2016, 2017)

Numara.	amper	Korumalı bileşenler
1	30A	Kullanılmamış (yedek).
2	–	Marş rölesi.
3	15 1	Arka cam sileceği. Yağmur sensörü Arka cam yıkama pompası röle bobini.
4	–	Üfleyici motor rölesi.
5	20A	Güç noktası 3 – k10solun arkası.
6	–	Kullanılmamış.
7	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 1.
8	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 2.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Güç noktası 1 – sürücünün önü.
11	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 4.
12	15A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 3.
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Marş rölesi.
16	20A	Güç noktası 2 – k10sol çöp kutusu.
17	20A	Güç soketi 4 – bagaj bölmesi.
18	20A	Ön lamba RH HID.
19	10 A	Çalıştır-başlat elektr10ik hidrolik direksiy10.
20	10 A	Aydınlatmayı çalıştırın / başlatın. Far seviye anahtarı.
21	15 1	Şanzıman yağ pompasına lojik güç kaynağı (başlat / durdur).
22	10 A	Klima debriyaj solenoidi.
23	15 1	Çalıştır-başlat 6. Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Adaptif hız sabitleyici. Baş üstü ekran. Voltaj kalite modülü (açık / kapalı). Bölünmüş ön kamera. Bölünmüş ön kamera modülü.
24	10 A	Kullanılmamış (yedek).
25	10 A	İlk çalıştırmada kilitlenme önleyici fren sistemi.
26	10 A	Başlangıçta güç aktarma sistemi k10trol modülü.
27	–	Kullanılmamış.
28	10 A	Arka cam yıkama pompası.
29	–	Kullanılmamış.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Elektr10ik fan rölesi 1.
33	–	Klima debriyaj rölesi.
34	15 1	Kullanılmamış (yedek).
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	10 A	Güç aktarım ünitesinin fanı.
38	–	Fan 2 elektr10ik röle
39	–	Elektrikli fan rölesi 3.
40	–	Korna rölesi.
41	–	Kullanılmamış.
42	–	Yakıt pompası rölesi.
43	10 A	2. sıra koltukların kolay açılması.
44	20A	Lamba ön kısmı LH HID.
45	–	Kullanılmamış.
46	–	Kullanılmamış.
47	–	Kullanılmamış.
48	15 1	Direksiy10 kol10unun kilitlenmesi.
49	–	Kullanılmamış.
50	20A	Korna.
51	–	Kullanılmamış.
52	–	Kullanılmamış.
53	–	Kullanılmamış.
54	10 A	Fren açma/kapama anahtarı.
55	10 A	ALT sensörü.

Motor bölmesi, alt

Kaputun altındaki sigorta kutusunun şeması (altta): Ford Edge (2016, 2017)

Elektrik dağıtım kutusundaki sigorta yerleşimi – Düşük (2016, 2017)

Numara.	amper	Korumalı bileşenler
56	–	Kullanılmamış.
57	–	Kullanılmamış.
58	30A	Yakıt pompası beslemesi. Liman yakıt enjektörleri (3,5L).
59	40A	Elektr10ik fan 3.
60	40A	Elektr10ik fan 1.
61	–	Kullanılmamış.
62	50A	Gövde k10trol modülü 1.
63	25 1	Elektr10ik fan 2.
64	–	Kullanılmamış.
65	20A	Isıtmalı ön koltuk.
66	15A	Isıtmalı ön cam silecekleri.
67	50A	Gövde k10trol modülü 2.
68	40A	Isıtmalı arka cam.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	30A	Yolcu koltuğu.
71	–	Kullanılmamış.
72	20A	Şanzıman yağ pompası (açık / kapalı).
73	20A	Isıtmalı arka koltuklar.
74	30A	Sürücü koltuğu modülü. Elektrikli ayarlanabilir sürücü koltuğu (daha az hafıza).
75	25 1	Silecek motoru 1.
76	30A	Elektrikli bagaj kapağı modülü.
77	30A	Klimalı koltuk modülü.
78	40A	Römork aydınlatma modülü.
79	40A	Fan motoru.
80	25A	Silecek motoru 2.
81	40a	110 voltluk invertör.
82	–	Kullanılmamış.
83	20A	Kullanılmamış (yedek).
84	30A	Marş solenoidi.
85	–	Kullanılmamış.
86	–	Kullanılmamış.
87	60A	Kilitlenme önleyici fren sistemi pompası.

2018, 2019

Yolcu bölmesi

İç sigorta kutusu şeması: Ford Edge (2018, 2019)

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)

Numara.	amper	Korumalı bileşenler
1	–	Kullanılmamış.
2	7.5A	Hafızalı koltuklar. Bel. Sürücü koltuğu modülü için mantıksal güç kaynağı.
3	20A	Sürücü kapısının kilidinin açılması.
4	5A	Kullanılmamış (yedek).
5	20A	2018: Kullanılmıyor (yedek). 2019: Ses yükseltici
6	10 A	Kullanılmamış (yedek).
7	10 A	Kullanılmamış (yedek).
8	10 A	Kullanılmamış (yedek).
9	10 A	Kullanılmamış (yedek).
10	5A	Tuş takımı. Elektrikli bagaj kapağı modülü için mantıksal güç kaynağı. Eller serbest bagaj kapağı modülü. Yerleşik modem (2019).
11	5A	Kullanılmamış (yedek).
12	7.5A	Klima modülü.
13	7,5 A	Grup. Direksiy10 kol10u k10trol modülü. Akıllı veri bağlantısı k10ektör modülü (ağ geçidi).
14	10 A	Genişletilmiş güç modülü.
15	10 A	Veri bağlantısı gücü.
16	15A	Kullanılmamış (yedek).
17	5A	Kullanılmamış (yedek).
18	5A	Basma düğmesi başlatma anahtarı.
19	7,5 A	Genişletilmiş güç modülü.
20	7,5 A	Kullanılmamış (yedek).
21	5A	Arabada nem ve sıcaklık sensörü.
22	5A	Yolcu sınıflandırma sistemi.
23	10 A	Gecikmeli aksesuar (inverter mantığı, şeffaf açılır tavan mantığı, sürücü camı şalteri güç kaynağı).
24	20A	Merkezi kilitleme / kilit açma.
25	30A	Sürücü kapısı (pencere, ayna). Sürücü kapısı modülü. Sürücü kapısı kilit göstergesi. Sürücü kilidi anahtarı aydınlatması.
26	30A	Ön yolcu kapısı (pencere, ayna). Ön yolcu kapısı modülü. Ön yolcu kilidi göstergesi. Ön yolcu anahtarı aydınlatması (pencere, kilit).
27	30A	Sunroof.
28	20A	Amplifikatör.
29	30A	Kullanılmamış (yedek).
30	30A	Kullanılmamış (yedek).
31	15 1	Kullanılmamış (yedek).
32	10 A	Küresel K10umlandırma Sistemi (2018). Merkezi pil göstergesi. Sesli komut (SYNC). Radyo alıcı-verici modülü.
33	20A	Radyo.
34	30A	Start-start bus (sigorta 19,20,21,22,35,36,37, devre kesici 38).
35	5A	Kullanılmamış (yedek).
36	15 1	Otomatik kararan dikiz aynası. Isıtmalı koltuk (2018). Uzun far / şeritten ayrılma otomatik ayna modülü. Arka ısıtmalı koltuk modülü için mantıksal güç kaynağı.
37	20A	Isıtmalı direksiy10 modülü. Ön direksiy10 aktif.
38	30A	Elektrikli arka camlar. Arka cam anahtarı aydınlatması.

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Edge (2018, 2019)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2018, 2019)

Numara.	amper	Korumalı bileşenler
1	30A	Kullanılmamış (yedek).
2	–	Marş rölesi.
3	15 1	Arka cam sileceği. Yağmur sensörü Arka cam yıkama pompası röle bobini.
4	–	Üfleyici motor rölesi.
5	20A	Güç noktası 3 – k10solun arkası.
6	–	Kullanılmamış.
7	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 1.
8	20A	Güç Aktarma Organı K10trol Modülü – Araç Gücü 2.
9	–	Güç aktarma sistemi k10trol modülü rölesi.
10	20A	Güç noktası 1 – sürücünün önü.
11	15 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 4.
12	15 1	Güç Aktarma Organı K10trol Modülü – Araç Gücü 3. Dört Tekerlekten Çekiş Modülü Röle Bobini (2019).
13	–	Kullanılmamış.
14	–	Kullanılmamış.
15	–	Marş rölesi.
16	20A	Güç noktası 2 – k10sol çöp kutusu.
17	20A	Güç soketi 4 – bagaj bölmesi.
18	20A	2018: RH HID far. 2019: Kullanılmıyor (yedek)
19	10 A	Çalıştır-başlat elektr10ik hidrolik direksiy10.
20	10 A	2018: Aydınlatmayı başlat / başlat. 2019: Far seviye ayar motorları.
21	15A	2018: Şanzıman yağ pompası mantık gücü (başlat / durdur). 2019: Kullanılmıyor (yedek)
22	10 A	Klima debriyaj solenoidi.
23	15 1	Çalıştır-başlat 6. Kör Nokta Bilgi Sistemi. Arka görüş kamerası. Adaptif cruise c10trol (2018). Baş üstü ekranı (2018). Voltaj kalite modülü (açık / kapalı). Bölünmüş ön kamera. Bölünmüş ön kamera modülü.
24	10 A	Kullanılmamış (yedek).
25	10 A	İlk çalıştırmada kilitlenme önleyici fren sistemi.
26	10 A	Başlangıçta güç aktarma sistemi k10trol modülü.
27	–	Kullanılmamış.
28	10 A	Arka cam yıkama pompası.
29	–	Kullanılmamış.
30	–	Kullanılmamış.
31	–	Kullanılmamış.
32	–	Elektr10ik fan rölesi 1.
33	–	Klima debriyaj rölesi.
34	15 1	Kullanılmamış (yedek).
35	–	Kullanılmamış.
36	–	Kullanılmamış.
37	10 A	Güç aktarım ünitesinin fanı.
38	–	Fan 2 elektr10ik röle
39	–	Elektrikli fan rölesi 3.
40	–	Korna rölesi.
41	–	2018: Kullanılmadı. 2019: Kısa huzme hipotez rölesi.
42	–	Yakıt pompası rölesi.
43	10 A	2. sıra koltukların kolay açılması.
44	20A	Lamba ön kısmı LH HID.
45	–	Kullanılmamış.
46	–	Kullanılmamış.
47	–	Kullanılmamış.
48	15 1	2018: Kullanılmıyor (yedek). 2019: Direksiy10 kol10u kilit rölesi için güç kaynağı
49	–	Kullanılmamış.
50	20A	Korna.
51	–	Kullanılmamış.
52	–	Kullanılmamış.
53	–	Kullanılmamış.
54	10 A	Fren açma/kapama anahtarı.
55	10 A	Alternatör sensörü
86	–	Kullanılmamış.

Motor bölmesi, alt

Kaputun altındaki sigorta kutusunun şeması (altta): Ford Edge (2018, 2019)

Elektrik dağıtım kutusundaki sigorta yerleşimi – Düşük (2018, 2019)

Numara.	amper	Korumalı bileşenler
56	–	Kullanılmamış.
57	–	Kullanılmamış.
58	30A	Yakıt pompası beslemesi. Liman yakıt enjektörleri (3,5L).
59	40A	Elektr10ik fan 3.
60	40A	Elektr10ik fan 1.
61	–	Kullanılmamış.
62	50A	Gövde k10trol modülü 1.
63	25A	Elektr10ik fan 2.
64	–	Kullanılmamış.
65	20A	Isıtmalı ön koltuk.
66	15 1	Isıtmalı ön cam silecekleri.
67	50A	Gövde k10trol modülü 2.
68	40A	Isıtmalı arka cam.
69	30A	Kilitlenme önleyici fren sistemi valfleri.
70	30A	Yolcu koltuğu.
71	–	Kullanılmamış.
72	20A	2018: Şanzıman yağ pompası (açık / kapalı). 2019: Kullanılmıyor (yedek)
73	20A	Isıtmalı arka koltuklar.
74	30A	Sürücü koltuğu modülü. Elektrikli ayarlanabilir sürücü koltuğu (daha az hafıza).
75	25A	Silecek motoru 1.
76	30A	Elektrikli bagaj kapağı modülü.
77	30A	Klimalı koltuk modülü.
78	40A	Römork aydınlatma modülü.
79	40A	Fan motoru.
80	25 1	Silecek motoru 2.
81	40A	110 voltluk invertör.
82	–	Kullanılmamış.
83	20A	Kullanılmamış (yedek).
84	30A	Marş solenoidi.
85	–	Kullanılmamış.
87	60A	Kilitlenme önleyici fren sistemi pompası.
