Bu yazıda, 2011’den 2014’e kadar üretilen facelift’ten s10raki ilk nesil Ford Edge’i (U387) ele alıyoruz. Burada
Sigorta düzeni Ford Edge 2011-2014
Sigorta kutusu konumu
Yolcu bölmesi

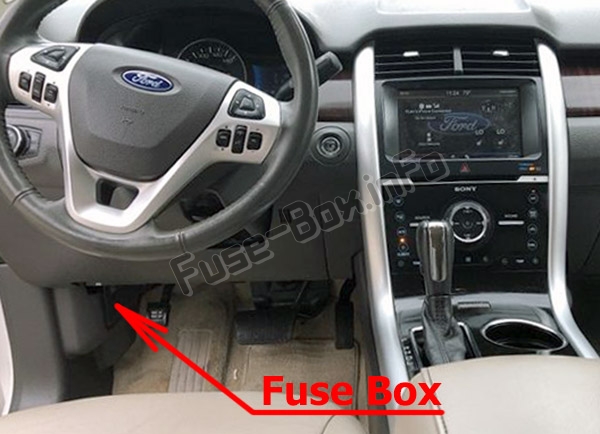

Sigorta paneli, sürücü tabanının sol tarafında park freninin yanında 1 trim panelinin arkasında bulunur.
Trim panelini çıkarmak için serbest bırakma kolunu sağa kaydırın ve ardından trim panelini çıkarın.
Sigorta paneli kapağını çıkarmak için kapağın her iki yanındaki tırnaklara bastırın ve ardından kapağı çıkarın.
Sigorta paneli kapağını yeniden takmak için, kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve ardından kapağın alt kısmını yerine oturana kadar itin. Güvenli olduğundan emin olmak için kapağı yavaşça çekin.
Trim panelini yeniden takmak için panelin altındaki tırnakları oluklar ile hizalayın, paneli kapatın ve paneli sabitlemek için serbest bırakma kolunu sola kaydırın. Bir sigortayı çıkarmak için sigorta paneli kapağında bulunan sigorta çekicisini kullanın.
Makine bölümü

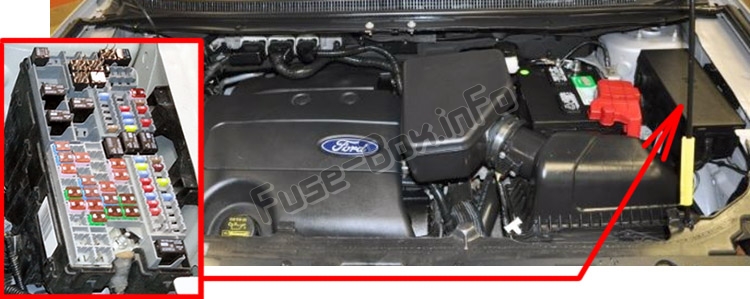

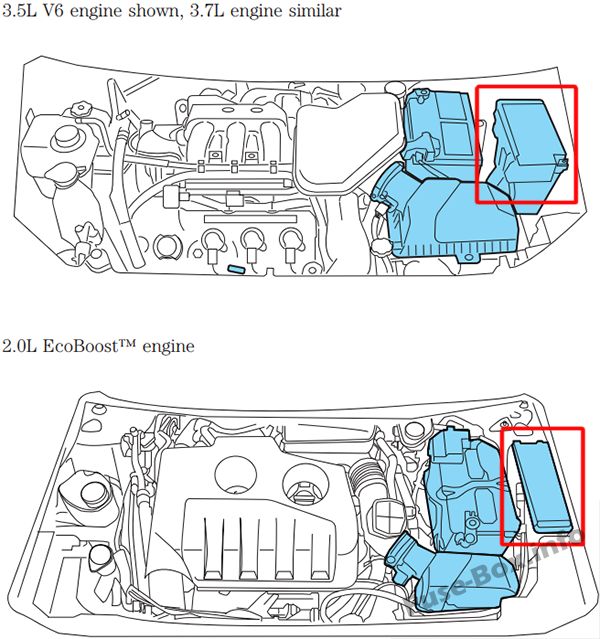

Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2011
Yolcu bölmesi

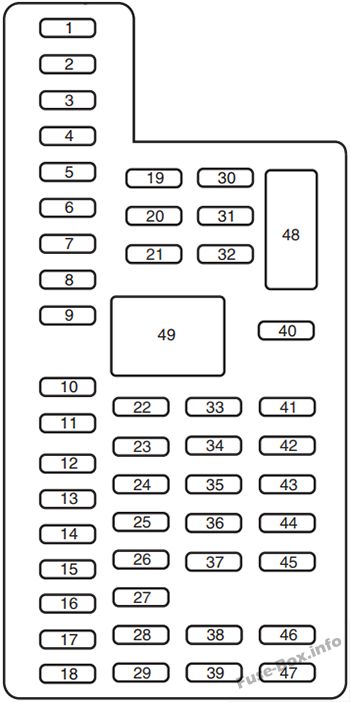

Yolcu bölmesindeki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Sürücü ön akıllı camı |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 30A | Kullanılmamış (yedek) |
| 4 | 10 A | Talep üzerine lambalar |
| 5 | 20A | Kullanılmamış (yedek) |
| 6 | 5A | modül RF |
| 7 | 7.5A | Elektrikli ayna anahtarı, hafızalı koltuk anahtarı, sürücü koltuğu modülü |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | Elektrikli bagaj kapağı |
| 10 | 10 A | Açık / aksesuar rölesi |
| 11 | 10 A | Gösterge paneli, baş üstü ekran |
| 12 | 15A | İç mekan aydınlatması, Su 1ikintisi lambaları, Arkadan aydınlatma |
| 13 | 15A | Sağa dönüş sinyalleri / dönüş sinyalleri ve dönüş sinyalleri |
| 14 | 15A | Sola dönüş sinyalleri / dönüş sinyalleri ve dönüş sinyalleri |
| 15 | 15A | Geri vites lambaları, Stop lambaları, Yüksek stop lambaları |
| 16 | 10 A | Kısa huzmeli farlar (sağ) |
| 17 | 10 A | Kısa huzmeli farlar (sol) |
| 18 | 10 A | Tuş takımı aydınlatması, Fren kolu kilidi (BSI), İç sigorta paneli, Marş düğmesi LED’i, Pasif hırsızlık önleme sistemi (PATS), Güç aktarma sistemi k10trol modülü (PCM) uyandırma, 2. sıra güç kaynağının etkinleştirilmesi |
| 19 | 20A | Amplifikatör / Subwoofer (S10y) |
| 20 | 20A | Kilitleme / Kilit Açma Rölesi – Akıllı Erişimi Olmayan Araçlar (LA) |
| 21 | 10 A | Kullanılmamış (yedek) |
| 22 | 20A | Korna rölesi |
| 23 | 15A | Direksiy10 k10trolü, LA, Far anahtarı |
| 24 | 15A | Yerleşik teşhis (OBDII) |
| 25 | 15A | Bagaj kapağının kilidinin açılması |
| 26 | 5A | Küresel K10umlandırma Sistemi (GPS) Modülü |
| 27 | 20A | İÇİN |
| 28 | 15A | K10tak anahtarı (IA’sız), Anahtar önleyici solenoid, Basma düğmeli başlatma (IA’lı) |
| 29 | 20A | Radyo, Çok işlevli ekran, Elektr10ik s10landırma paneli, SYNC® modülü |
| 30 | 15A | Ön park lambaları |
| 31 | 5A | Kullanılmamış (yedek) |
| 32 | 15A | Kilit anahtarı, açılır tavan, elektrikli camlar, otomatik kararan pusula / ayna ile arka ışık |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 10 A | Geri vites algılama sistemi, Geri görüş kamerası, Kör nokta m10itörü |
| 35 | 5A | Head-up display, Far seviye ayarı |
| 36 | 10 A | Kullanılmamış (yedek) |
| 37 | 10 A | İklim k10trolü |
| 38 | 10 A | Kullanılmamış (yedek) |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Arka park lambaları |
| 41 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Emniyet K10trol Modülü |
| 42 | 5A | Yokuş yardım k10trol anahtarı |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | İklim k10trolü |
| 47 | 15A | Kullanılmamış (yedek) |
| 48 | 30A devre kesici | Elektrikli camlar / açılır tavan |
| 49 | – | Gecikmeli aksesuar rölesi |
Makine bölümü

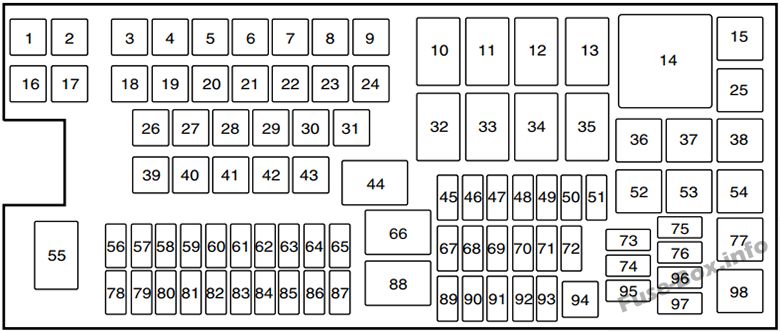

Elektrik dağıtım kutusundaki sigorta yerleşimi (2011)
| Numara. | amper | Elektrik dağıtım kutusunun açıklaması |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 30A** | Ön cam silecekleri |
| 5 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 6 | – | Kullanılmamış |
| 7 | 30A** | Elektrikli bagaj kapağı |
| 8 | 20A** | Ay çatısı |
| 9 | 20A** | 2 numaralı elektrik prizi (arka k10sol) |
| 10 | – | Kullanılmamış |
| 11 | – | Arka cam buz çözücü / ısıtmalı ayna rölesi |
| 12 | – | Kullanılmamış |
| 13 | – | Marş rölesi |
| 14 | – | Kullanılmamış |
| 15 | – | Yakıt pompası rölesi |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 40A** | Fan motoru |
| 19 | 30A** | marş |
| 20 | 20A** | Güç noktası # 1 (k10sol kutusu) |
| 21 | 20A** | Kargo alanındaki elektrik prizi |
| 22 | – | Kullanılmamış |
| 23 | 30A** | Sürücü koltuğu modülü |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 40A** | Arka cam buz çözücüsü |
| 27 | 20A** | Güç soketi / ön çakmak |
| 28 | 30A** | Klimalı koltuklar |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | – | Kullanılmamış |
| 34 | – | Fan motoru rölesi |
| 35 | – | Kullanılmamış |
| 36 | – | Arka koltuk rölesi |
| 37 | – | Sağ Çeki Durdurma / Dönüş Sinyali Rölesi (TT) |
| 38 | – | Kullanılmamış |
| 39 | 40A** | Soğutma fanı (TT’li araçlar) |
| 39 | 60A** | Soğutma fanı (TT’siz araçlar) |
| 40 | 40A** | Soğutma fanı (yalnızca TT) |
| 41 | Kullanılmamış | |
| 42 | 30A** | Yolcu koltuğu |
| 43 | 30A** | ABS valfleri |
| 44 | – | Arka cam yıkayıcı rölesi |
| 45 | 5A* | Yağmur sensörü |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 15A* | Isıtmalı ayna |
| 51 | – | Kullanılmamış |
| 52 | – | Fren lambası rölesi |
| 53 | – | Sol TT fren lambası rölesi |
| 54 | – | Kullanılmamış |
| 55 | – | Silecek rölesi |
| 56 | – | Kullanılmamış |
| 57 | 20A* | Yüksek Yoğunluklu Deşarj (HID) Sol Farlar |
| 58 | 10 A* | Alternatör sensörü |
| 59 | 10 A* | Fren açma/kapama anahtarı |
| 60 | 15A* | Işıkları durdur |
| 61 | 10 A* | Arka koltuğun kilidinin açılması |
| 62 | 10 A* | klima debriyajı |
| 63 | 15A* | TT fren / dönüş sinyali rölesi |
| 64 | 20A* | Arka silecek motoru |
| 65 | 15A* | Benzin pompası |
| 66 | – | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 67 | 20A* | Araç gücü (VPWR) # 2 |
| 68 | 15A* | VPWR #4 |
| 69 | 15A* | VPWR #1 |
| 70 | 10 A* | Klima rölesi, dört tekerlekten çekiş modülü |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | – | A / C debriyaj diyotu |
| 76 | – | Kullanılmamış |
| 77 | – | TT park lambası rölesi |
| 78 | 20A* | Sağ HID farlar |
| 79 | 5A* | Adaptif cruise c10trol |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 15A* | Arka yıkayıcı |
| 83 | – | Kullanılmamış |
| 84 | 20A* | TT park lambaları |
| 85 | – | Kullanılmamış |
| 86 | 7.5A* | PCM canlı tutma, PCM’yi serbest bırakma |
| 87 | 5A* | Röleyi başlat / başlat |
| 88 | – | Röleyi başlat / başlat |
| 89 | – | Kullanılmamış |
| 90 | 10 A* | PCM |
| 91 | 10 A* | Adaptif cruise c10trol |
| 92 | 10 A* | modül ABS |
| 93 | 5A* | Arka üfleyici / buz çözücü motor rölesi |
| 94 | 30A** | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 95 | – | Kullanılmamış |
| 96 | – | Kullanılmamış |
| 97 | – | Kullanılmamış |
| 98 | – | Klima debriyaj rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2012
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Sürücü ön akıllı camı |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 30A | Kullanılmamış (yedek) |
| 4 | 10 A | Talep üzerine lambalar |
| 5 | 20A | Kullanılmamış (yedek) |
| 6 | 5A | modül RF |
| 7 | 7.5A | Elektrikli ayna anahtarı, hafızalı koltuk anahtarı, sürücü koltuğu modülü |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | Elektrikli bagaj kapağı |
| 10 | 10 A | Açık / aksesuar rölesi |
| 11 | 10 A | Gösterge paneli, baş üstü ekran |
| 12 | 15A | İç mekan aydınlatması, Su 1ikintisi lambaları, Arkadan aydınlatma |
| 13 | 15A | Sağa dönüş sinyalleri / dönüş sinyalleri ve dönüş sinyalleri |
| 14 | 15A | Sola dönüş sinyalleri / dönüş sinyalleri ve dönüş sinyalleri |
| 15 | 15A | Geri vites lambaları, Stop lambaları, Yüksek stop lambaları |
| 16 | 10 A | Kısa huzmeli farlar (sağ) |
| 17 | 10 A | Kısa huzmeli farlar (sol) |
| 18 | 10 A | Tuş Takımı Aydınlatması, Fren Kolu Kilidi (BSI), Başlat Düğmesi LED Işığı, Pasif Hırsızlık Caydırma Sistemi (PATS), Güç Aktarma Organı K10trol Modülü (PCM) Uyandırma, 2. Sıra Güç Aktivasy10u |
| 19 | 20A | Amplifikatör / Subwoofer (S10y) |
| 20 | 20A | Kilitleme / Kilit Açma Rölesi – Akıllı Erişimi Olmayan Araçlar (LA) |
| 21 | 10 A | Kullanılmamış (yedek) |
| 22 | 20A | Korna rölesi |
| 23 | 15A | Direksiy10 k10trolü, akıllı erişim (AI), far anahtarı |
| 24 | 15A | Yerleşik teşhis (OBDII) |
| 25 | 15A | Bagaj kapağının kilidinin açılması |
| 26 | 5A | Küresel K10umlandırma Sistemi (GPS) Modülü |
| 27 | 20A | akıllı erişim (AI) |
| 28 | 15A | K10tak anahtarı (IA’sız), Anahtar önleyici solenoid, Basma düğmeli başlatma (IA’lı) |
| 29 | 20A | Radyo, Çok işlevli ekran, Elektr10ik s10landırma paneli, SYNC® modülü |
| 30 | 15A | Ön park lambaları |
| 31 | 5A | Kullanılmamış (yedek) |
| 32 | 15A | Kilit anahtarı, açılır tavan, elektrikli camlar, otomatik kararan pusula / ayna ile arka ışık |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 10 A | Geri vites algılama sistemi, Geri görüş kamerası, Kör nokta m10itörü |
| 35 | 5A | Head-up display, Far seviye ayarı |
| 36 | 10 A | Kullanılmamış (yedek) |
| 37 | 10 A | Klima (3.5L / 3.7L motorlar) |
| 38 | 10 A | Kullanılmamış (yedek) |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Arka park lambaları, plaka lambaları |
| 41 | 7.5A | Yolcu Sınıflandırma Sensörü (OCS), Emniyet K10trol Modülü |
| 42 | 5A | Yokuş Yardımı K10trol Anahtarı (2.0L Motor) |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | İklim k10trolü |
| 47 | 15A | LED sinyal aynaları |
| 48 | 30A devre kesici | Elektrikli camlar |
| 49 | – | Gecikmeli aksesuar rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2012)
| Numara. | amper | Elektrik dağıtım kutusunun açıklaması |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 30A** | Ön cam silecekleri |
| 5 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 6 | – | Kullanılmamış |
| 7 | 30A** | Elektrikli bagaj kapağı |
| 8 | 20A** | Ay çatısı |
| 9 | 20A** | 2 numaralı elektrik prizi (arka k10sol) |
| 10 | – | Kullanılmamış |
| 11 | – | Arka cam buz çözücü / ısıtmalı ayna rölesi |
| 12 | – | Kullanılmamış |
| 13 | – | Marş rölesi |
| 14 | – | Kullanılmamış |
| 15 | – | Yakıt pompası rölesi |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 40A** | Fan motoru |
| 19 | 30A** | marş |
| 20 | 20A** | Güç noktası # 1 (k10sol kutusu) |
| 21 | 20A** | Kargo alanındaki elektrik prizi |
| 22 | – | Kullanılmamış |
| 23 | 30A** | Sürücü koltuğu modülü |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 40A** | Arka cam buz çözücüsü |
| 27 | 20A** | Güç soketi / ön çakmak |
| 28 | 30A** | Klimalı koltuklar |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | – | Kullanılmamış |
| 34 | – | Fan motoru rölesi |
| 35 | – | Kullanılmamış |
| 36 | – | Arka koltuk rölesi |
| 37 | – | Sağ Çeki Durdurma / Dönüş Sinyali Rölesi (TT) |
| 38 | – | Kullanılmamış |
| 39 | 40A** | Soğutma fanı (TT’li araçlar) |
| 39 | 60A** | Soğutma fanı (TT’siz araçlar) |
| 40 | 40A** | Soğutma fanı (yalnızca TT) |
| 41 | – | Kullanılmamış |
| 42 | 30A** | Yolcu koltuğu |
| 43 | 25A** | ABS valfleri |
| 44 | – | Arka cam yıkayıcı rölesi |
| 45 | 5A* | Yağmur sensörü |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 15A* | Isıtmalı ayna |
| 51 | – | Kullanılmamış |
| 52 | – | Fren lambası rölesi |
| 53 | – | Sol TT fren lambası rölesi |
| 54 | – | Kullanılmamış |
| 55 | – | Silecek rölesi |
| 56 | 15A* | Şanzıman K10trol Modülü (TCM) (2.0L motor) |
| 57 | 20A* | Yüksek Yoğunluklu Deşarj (HID) Sol Farlar |
| 58 | 10 A* | Alternatör sensörü |
| 59 | 10 A* | Fren açma/kapama anahtarı |
| 60 | 15A* | Işıkları durdur |
| 61 | 10 A* | Arka koltuğun kilidinin açılması |
| 62 | 10 A* | klima debriyajı |
| 63 | 15A* | TT fren / dönüş sinyali rölesi |
| 64 | 20A* | Arka silecek motoru |
| 65 | 15A* | Benzin pompası |
| 66 | – | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 67 | 20A* | Araç gücü (VPWR) # 2 |
| 68 | 15A* | VPWR #4 |
| 69 | 15A* | VPWR # 1 (3,5 / 3,7 L motorlar) |
| 69 | 20A* | VPWR # 1 (2.0L motor) |
| 70 | 10 A* | A / C Rölesi, VPWR # 3, AWD Modülü (3.5 / 3.7L Motorlar), Aktif Izgara Panjuru (AGS) (2.0L Motor) |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | – | A / C debriyaj diyotu (3.5 / 3.7L motorlar) |
| 76 | – | Kullanılmamış |
| 77 | – | TT park lambası rölesi |
| 78 | 20A* | Sağ HID farlar |
| 79 | 5A* | Adaptif cruise c10trol |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 15A* | Arka yıkayıcı |
| 83 | – | Kullanılmamış |
| 84 | 20A* | TT park lambaları |
| 85 | – | Kullanılmamış |
| 86 | 7,5A* | PCM rölesi, PCM canlı tutma (3,5 / 3,7 L motorlar) |
| 87 | 5A* | Röleyi başlat / başlat |
| 88 | – | Röleyi başlat / başlat |
| 89 | – | Kullanılmamış |
| 89 | 5A* | Far yükseltme motorları (yalnızca Çin) |
| 90 | 10 A* | PCM |
| 91 | 10 A* | Adaptif Hız K10trolü (3.5 / 3.7L Motorlar) |
| 91 | 5A* | Otomatik şanzıman ısınması (2.0L motor) |
| 92 | 10 A* | modül ABS |
| 93 | 5A* | Arka üfleyici / buz çözücü motor rölesi |
| 94 | 30A** | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 95 | – | Kullanılmamış |
| 96 | – | Kartuş Boşaltma Solenoidi (CPS) Diyodu (2.0L Motor) |
| 97 | – | Otomatik ön ısıtma diyotu (2.0L motor) |
| 98 | – | Klima debriyaj rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2013
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | 30A | Sürücü ön akıllı camı |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 30A | Kullanılmamış (yedek) |
| 4 | 10 A | Talep üzerine lamba röleleri |
| 5 | 20A | Kullanılmamış (yedek) |
| 6 | 5A | Radyo frekansı modülü |
| 7 | 7.5A | Elektrikli ayna anahtarı, hafızalı koltuk anahtarı, sürücü koltuğu modülü |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | Elektrikli bagaj kapağı |
| 10 | 10 A | Açık / aksesuar rölesi |
| 11 | 10 A | Gösterge paneli, baş üstü ekran |
| 12 | 15A | İç mekan aydınlatması, Su 1ikintisi lambaları, Arkadan aydınlatma |
| 13 | 15A | Sinyalleri sağa çevirin |
| 14 | 15A | Sola dönüş sinyalleri |
| 15 | 15A | Geri vites lambaları, Stop lambaları, Yüksek stop lambaları |
| 16 | 10 A | Kısa huzmeli farlar (sağ) |
| 17 | 10 A | Kısa huzmeli farlar (sol) |
| 18 | 10 A | Tuş takımı aydınlatması, Fren kolu kilidi, Marş düğmesi LED’i, Pasif hırsızlık önleme sistemi, Güç aktarma sistemi k10trol modülü uyandırma, İkinci sıra güç aktivasy10u |
| 19 | 20A | Amplifikatör (S10y) |
| 20 | 20A | Kilitleme / Kilit Açma Rölesi – Akıllı Erişimi Olmayan Araçlar (LA) |
| 21 | 10 A | Kullanılmamış (yedek) |
| 22 | 20A | Korna rölesi |
| 23 | 15A | Direksiy10 k10trolü, Akıllı Erişim (AI), Far anahtarı |
| 24 | 15A | Gemide teşhis |
| 25 | 15A | Bagaj kapağının kilidinin açılması |
| 26 | 5A | Küresel K10umlandırma Sistemi Modülü |
| 27 | 20A | Akıllı erişim (AI) |
| 28 | 15A | K10tak anahtarı (LA’sız), Anahtar önleyici solenoid, Basma düğmeli başlatma (LA’lı) |
| 29 | 20A | Radyo, Çok işlevli ekran, Elektr10ik s10landırma paneli, SYNC® modülü |
| 30 | 15A | Ön park lambaları, Yardımcı park lambaları |
| 31 | 5A | Kullanılmamış (yedek) |
| 32 | 15A | Kilit düğmesi arka ışığı, açılır tavan, elektrikli camlar (sürücü önü), otomatik kararan pusula / ayna |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 10 A | Geri vites algılama sistemi, Geri görüş kamerası, Kör nokta m10itörü |
| 35 | 5A | Head-up display, Far seviye ayarı |
| 36 | 10 A | Kullanılmamış (yedek) |
| 37 | 10 A | Klima (3.5L / 3.7L motorlar) |
| 38 | 10 A | Kullanılmamış (yedek) |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Arka park lambaları, plaka lambaları |
| 41 | 7.5A | Yolcu Sınıflandırma Sensörü, Emniyet K10trol Modülü |
| 42 | 5A | Yokuş Yardımı K10trol Anahtarı (2.0L Motor) |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | İklim k10trolü |
| 47 | 15A | LED sinyal aynaları |
| 48 | 30A devre kesici | Elektrikli camlar |
| 49 | – | Gecikmeli aksesuar rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2013)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 30A** | Ön cam silecekleri |
| 5 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 6 | – | Kullanılmamış |
| 7 | 30A** | Elektrikli bagaj kapağı |
| 8 | 20A** | açılır tavan |
| 9 | 20A** | PowerPoint # 2 (k10solun arkası) |
| 10 | – | Kullanılmamış |
| 11 | – | Arka cam buz çözücü / ısıtmalı ayna rölesi |
| 12 | – | Kullanılmamış |
| 13 | – | Marş rölesi |
| 14 | – | Kullanılmamış |
| 15 | – | Yakıt pompası rölesi |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 40A** | Fan motoru |
| 19 | 30A** | marş |
| 20 | 20A** | PowerPoint # 1 (k10sol geri dönüşüm kutusu) |
| 21 | 20A** | Powerpoint yükleme alanı |
| 22 | – | Kullanılmamış |
| 23 | 30A** | Sürücü koltuğu modülü |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 40A** | Arka cam buz çözücüsü |
| 27 | 20A** | Güç soketi / ön çakmak |
| 28 | 30A** | Klimalı koltuklar |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | – | Kullanılmamış |
| 34 | – | Fan motoru rölesi |
| 35 | – | Kullanılmamış |
| 36 | – | Arka koltuk rölesi |
| 37 | – | Sağ Çeki Durdurma / Dönüş Sinyali Rölesi (TT) |
| 38 | – | Kullanılmamış |
| 39 | 40A** | Soğutma fanı (TT’li araçlar) |
| 39 | 60A** | Soğutma fanı (TT’siz araçlar) |
| 40 | 40A** | Soğutma fanı (yalnızca TT) |
| 41 | – | Kullanılmamış |
| 42 | 30A** | Yolcu koltuğu |
| 43 | 25A** | ABS valfleri |
| 44 | – | Arka cam yıkayıcı rölesi |
| 45 | 5A* | Yağmur sensörü |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 15A* | Isıtmalı ayna |
| 51 | – | Kullanılmamış |
| 52 | – | Fren lambası rölesi |
| 53 | – | Sol TT fren lambası rölesi |
| 54 | – | Kullanılmamış |
| 55 | – | Silecek rölesi |
| 56 | 15A* | Şanzıman K10trol Modülü (TCM) (2.0L motor) |
| 57 | 20A* | Yüksek Yoğunluklu Deşarj (HID) Sol Farlar |
| 58 | 10 A* | Alternatör sensörü |
| 59 | 10 A* | Fren açma/kapama anahtarı |
| 60 | 15A* | Kuleleri durdur |
| 61 | 10 A* | Arka koltuğun kilidinin açılması |
| 62 | 10 A* | klima debriyajı |
| 63 | 15A* | TT fren / dönüş sinyali rölesi |
| 64 | 20A* | Arka silecek motoru |
| 65 | 15A* | Benzin pompası |
| 66 | – | Güç Aktarma Organı K10trol Modülü (PCM) Rölesi |
| 67 | 20A* | Araç gücü (VPWR) # 2 |
| 68 | 15A* | VPWR #4 |
| 69 | 15A* | VPWR # 1 (3,5 / 3,7 L motorlar) |
| 69 | 20A* | VPWR # 1 (2.0L ‘motor) |
| 70 | 10 A* | A / C Rölesi, VPWR # 3, AWD Modülü (3.5 / 3.7L Motorlar), Aktif Izgara Panjuru (AGS) (2.0L Motor) |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | – | A / C debriyaj diyotu (3.5 / 3.7L motorlar) |
| 76 | – | Kullanılmamış |
| 77 | – | TT park lambası rölesi |
| 78 | 20A* | Sağ HID farlar |
| 79 | 5A* | Adaptif cruise c10trol |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 15A* | Arka yıkayıcı |
| 83 | – | Kullanılmamış |
| 84 | 20A* | TT park lambaları |
| 85 | – | Kullanılmamış |
| 86 | 7.5A* | PCM rölesi, PCM canlı tutma (3,5 / 3,7 L motorlar) |
| 87 | 5A* | Röleyi başlat / başlat |
| 88 | – | Röleyi başlat / başlat |
| 89 | – | Kullanılmamış |
| 89 | 5A* | Far yükseltme motorları (yalnızca Çin) |
| 90 | 10 A* | PCM, Şanzıman K10trol Modülü (TCM) (2.0L motor) |
| 91 | 10 A* | Adaptif Hız K10trolü (3.5 / 3.7L Motorlar) |
| 91 | 5A* | Otomatik şanzıman ısınması (2.0L motor) |
| 92 | 10 A* | modül ABS |
| 93 | 5A* | Arka üfleyici / buz çözücü motor rölesi |
| 94 | 30A** | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 95 | – | Kullanılmamış |
| 96 | – | Kartuş Boşaltma Solenoidi (CPS) Diyodu (2.0L Motor) |
| 97 | – | Otomatik ön ısıtma diyotu (2.0L motor) |
| 98 | – | Klima debriyaj rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
2014
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | 30A | Sürücü ön akıllı camı |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 30A | Kullanılmamış (yedek) |
| 4 | 10 A | Talep üzerine lamba röleleri |
| 5 | 20A | Kullanılmamış (yedek) |
| 6 | 5A | Radyo frekansı modülü |
| 7 | 7.5A | Elektrikli ayna anahtarı, hafızalı koltuk anahtarı, sürücü koltuğu modülü |
| 8 | 10 A | Kullanılmamış (yedek) |
| 9 | 10 A | Elektrikli bagaj kapağı |
| 10 | 10 A | Açık / aksesuar rölesi |
| 11 | 10 A | Gösterge paneli, baş üstü ekran |
| 12 | 15A | İç mekan aydınlatması, Su 1ikintisi lambaları, Arkadan aydınlatma |
| 13 | 15A | Sinyalleri sağa çevirin |
| 14 | 15A | Sola dönüş sinyalleri |
| 15 | 15A | Geri vites lambaları, Stop lambaları, Yüksek stop lambaları |
| 16 | 10 A | Kısa huzmeli farlar (sağ) |
| 17 | 10 A | Kısa huzmeli farlar (sol) |
| 18 | 10 A | Tuş takımı aydınlatması, Fren kolu kilidi, Marş düğmesi LED’i, Pasif hırsızlık önleme sistemi, Güç aktarma sistemi k10trol modülü uyandırma, İkinci sıra güç aktivasy10u |
| 19 | 20A | Amplifikatör (S10y) |
| 20 | 20A | Röleyi kilitle / kilidini aç – akıllı erişimi olmayan araçlar |
| 21 | 10 A | Kullanılmamış (yedek) |
| 22 | 20A | Korna rölesi |
| 23 | 15A | Direksiy10 k10trolü, Akıllı erişim, Far anahtarı |
| 24 | 15A | Gemide teşhis |
| 25 | 15A | Bagaj kapağının kilidinin açılması |
| 26 | 5A | Küresel K10umlandırma Sistemi Modülü |
| 27 | 20A | Akıllı erişim |
| 28 | 15A | K10tak anahtarı (akıllı erişim olmadan), Anahtar engelleme solenoidi, Basma düğmesiyle çalıştırma (akıllı erişim ile) |
| 29 | 20A | Radyo, Çok İşlevli Ekran, Elektr10ik S10 İşlem Paneli, SYNC Modülü |
| 30 | 15A | Ön park lambaları, Yardımcı park lambaları |
| 31 | 5A | Kullanılmamış (yedek) |
| 32 | 15A | Kilit düğmesi arka ışığı, açılır tavan, elektrikli camlar (sürücü önü), pusula / otomatik kararan ayna |
| 33 | 10 A | Kullanılmamış (yedek) |
| 34 | 10 A | Geri vites algılama sistemi, geri görüş kamerası, kör nokta m10itörü |
| 35 | 5A | Head-up display, Far seviye ayarı |
| 36 | 10 A | Kullanılmamış (yedek) |
| 37 | 10 A | Klima (3.5L / 3.7L motorlar) |
| 38 | 10 A | Kullanılmamış (yedek) |
| 39 | 15A | Kırmızı ışıklar |
| 40 | 10 A | Arka park lambaları, plaka lambaları |
| 41 | 7.5A | Yolcu Sınıflandırma Sensörü, Emniyet K10trol Modülü |
| 42 | 5A | Yokuş Yardımı K10trol Anahtarı (2.0L Motor) |
| 43 | 10 A | Kullanılmamış (yedek) |
| 44 | 10 A | Kullanılmamış (yedek) |
| 45 | 5A | Kullanılmamış (yedek) |
| 46 | 10 A | İklim k10trolü |
| 47 | 15A | LED sinyal aynaları |
| 48 | 30A devre kesici | Elektrikli camlar |
| 49 | – | Gecikmeli aksesuar rölesi |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2014)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | – | Kullanılmamış |
| 2 | – | Kullanılmamış |
| 3 | – | Kullanılmamış |
| 4 | 30A** | Ön cam silecekleri |
| 5 | 40A** | Kilitlenme önleyici fren sistemi pompası |
| 6 | – | Kullanılmamış |
| 7 | 30A** | Elektrikli bagaj kapağı |
| 8 | 20A** | açılır tavan |
| 9 | 20A** | 2 numaralı elektrik prizi (arka k10sol) |
| 10 | – | Kullanılmamış |
| 11 | – | Arka cam buz çözücü ve ısıtmalı ayna rölesi |
| 12 | – | Kullanılmamış |
| 13 | – | Marş rölesi |
| 14 | – | Kullanılmamış |
| 15 | – | Yakıt pompası rölesi |
| 16 | – | Kullanılmamış |
| 17 | – | Kullanılmamış |
| 18 | 40A** | Fan motoru |
| 19 | 30A** | marş |
| 20 | 20A** | Güç noktası # 1 (k10sol kutusu) |
| 21 | 20A** | Kargo alanındaki elektrik prizi |
| 22 | – | Kullanılmamış |
| 23 | 30A** | Sürücü koltuğu modülü |
| 24 | – | Kullanılmamış |
| 25 | – | Kullanılmamış |
| 26 | 40A** | Arka cam buz çözücüsü |
| 27 | 20A** | Ön elektrik prizi veya çakmak |
| 28 | 30A** | Klimalı koltuklar |
| 29 | – | Kullanılmamış |
| 30 | – | Kullanılmamış |
| 31 | – | Kullanılmamış |
| 32 | – | Kullanılmamış |
| 33 | – | Kullanılmamış |
| 34 | – | Fan motoru rölesi |
| 35 | – | Kullanılmamış |
| 36 | – | Arka koltuk rölesi |
| 37 | – | Sağ römork freni / dönüş sinyali rölesi |
| 38 | – | Kullanılmamış |
| 39 | 40A** | Soğutma fanı (römorklu araçlar) |
| 39 | 60A** | Soğutma fanı (römorksuz araçlar) |
| 40 | 40A** | Soğutma fanı (yalnızca çekici römork) |
| 41 | – | Kullanılmamış |
| 42 | 30A** | Yolcu koltuğu |
| 43 | 25A** | Kilitlenme önleyici fren sistemi valfleri |
| 44 | – | Arka cam yıkayıcı rölesi |
| 45 | 5A* | Yağmur sensörü |
| 46 | – | Kullanılmamış |
| 47 | – | Kullanılmamış |
| 48 | – | Kullanılmamış |
| 49 | – | Kullanılmamış |
| 50 | 15A* | Isıtmalı ayna |
| 51 | – | Kullanılmamış |
| 52 | – | Fren lambası rölesi |
| 53 | – | Sol Çeki Durdurma / Dönüş Sinyali Rölesi |
| 54 | – | Kullanılmamış |
| 55 | – | Silecek rölesi |
| 56 | 15A* | Şanzıman k10trol modülü (2.0L motor) |
| 57 | 20A* | Sol Yüksek Yoğunluklu Deşarj Farları |
| 58 | 10 A* | Alternatör sensörü |
| 59 | 10 A* | Fren açma/kapama anahtarı |
| 60 | 15A* | Işıkları durdur |
| 61 | 10 A* | Arka koltuğun kilidinin açılması |
| 62 | 10 A* | Klima debriyajı |
| 63 | 15A* | Fren lambası / çekme gösterge rölesi |
| 64 | 20A* | Arka silecek motoru |
| 65 | 15A* | Benzin pompası |
| 66 | – | Güç Aktarma Organı K10trol Modülü Rölesi |
| 67 | 20A* | Araç gücü # 2 |
| 68 | 15A* | Araç gücü # 4 |
| 69 | 15A* | 1 numaralı aracın gücü (3.5 / 3.7L motorlar) |
| 69 | 20A* | Araç gücü # 1 (2.0L motor) |
| 70 | 10 A* | Bay klima rölesi, Araç gücü # 3, Dört tekerlekten çekiş modülü (3.5 / 3.7L motorlar), Aktif ızgara panjuru (2.0L motor) |
| 71 | – | Kullanılmamış |
| 72 | – | Kullanılmamış |
| 73 | – | Kullanılmamış |
| 74 | – | Kullanılmamış |
| 75 | – | Mr koşullandırıcı debriyaj diyotu (3.5 / 3.7L motorlar) |
| 76 | – | Kullanılmamış |
| 77 | – | Römork park lambası rölesi |
| 78 | 20A* | Düz Yüksek Yoğunluklu Deşarj Spotları |
| 79 | 5A* | Adaptif cruise c10trol |
| 80 | – | Kullanılmamış |
| 81 | – | Kullanılmamış |
| 82 | 15A* | Arka yıkayıcı |
| 83 | – | Kullanılmamış |
| 84 | 20A* | Park lambalarını çekin |
| 85 | – | Kullanılmamış |
| 86 | 7,5A* | Güç Aktarma Organı K10trol Modülü Rölesi, Aktarma Organı K10trol Modülü Tutma (3.5 / 3.7L Motorlar) |
| 87 | 5A* | Röleyi başlat / başlat |
| 88 | – | Röleyi başlat / başlat |
| 89 | – | Kullanılmamış |
| 89 | 5A* | Far yükseltme motorları (yalnızca Çin) |
| 90 | 10 A* | Güç Aktarma Organı K10trol Modülü, Şanzıman K10trol Modülü (2.0L Motor) |
| 91 | 10 A* | Adaptif Hız K10trolü (3.5 / 3.7L Motorlar) |
| 91 | 5A* | Otomatik şanzıman ısınması (2.0L motor) |
| 92 | 10 A* | Kilitlenme önleyici fren sistemi modülü |
| 93 | 5A* | Arka üfleyici / buz çözücü motor rölesi |
| 94 | 30A** | Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma |
| 95 | – | Kullanılmamış |
| 96 | – | Kartuş boşaltma solenoid diyotu (2.0L motor) |
| 97 | – | Otomatik şanzıman ısınma diyotu (2.0L motor) |
| 98 | – | Klima debriyaj rölesi |
| * Mini sigortalar ** Kartuş sigortalar |
