Ford Edge (2007-2010) Sigorta Kutusu Şeması

Bu yazıda, 2007’den 2010’a kadar üretilen 1 facelift öncesi ilk nesil Ford Edge’i (U387) ele alıyoruz. Burada Ford Edge 2007, 2008, 2009 ve 2010’un sigorta kutularının şemalarını bulacaksınız, hakkında bilgi edinin. ‘Aracın içindeki sigorta panellerinin yeri ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.

İçindekiler

Sigorta düzeni Ford Edge 2007-2010
Yolcu bölmesi
Makine bölümü
2007
2008
2009
2010

İçerik gizle

1 Sigorta düzeni Ford Edge 2007-2010

Sigorta düzeni Ford Edge 2007-2010

Çakmak sigortaları (elektrik prizi) , motor bölmesi sigorta kutusundaki №17, №64, №65 ve in66 sigortalarıdır.

Sigorta kutusu konumu

Yolcu bölmesi

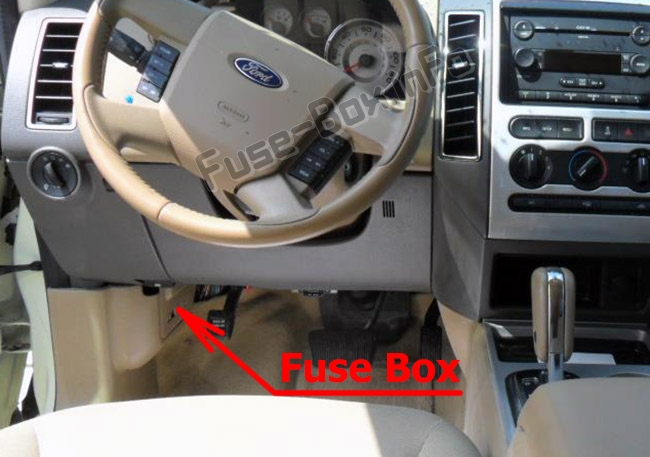

Sigorta paneli, sürücü tabanının sol tarafında, kapağın arkasındaki park freninin yanında 1 trim panelinin arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Ford Edge (2007-2010)

Trim panelini çıkarmak için serbest bırakma kolunu sağa kaydırın ve ardından trim panelini çıkarın.
Sigorta paneli kapağını çıkarmak için kapağın her iki yanındaki tırnaklara bastırın ve ardından kapağı çıkarın.

Sigorta paneli kapağını yeniden takmak için, kapağın üst kısmını sigorta panelinin üzerine yerleştirin ve ardından kapağın alt kısmını yerine oturana kadar itin. Güvenli olduğundan emin olmak için kapağı yavaşça çekin.

Trim panelini yeniden takmak için panelin altındaki tırnakları oluklar ile hizalayın, paneli kapatın ve paneli sabitlemek için serbest bırakma kolunu sola kaydırın.

Makine bölümü

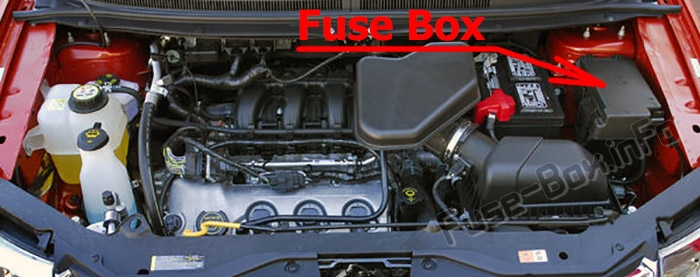

Elektrik dağıtım kutusu motor bölmesinde bulunur. Sigortaların motor bölmesindeki yeri: Ford Edge (2007-2010)

Sigorta kutusu şemaları

2007

Yolcu bölmesi

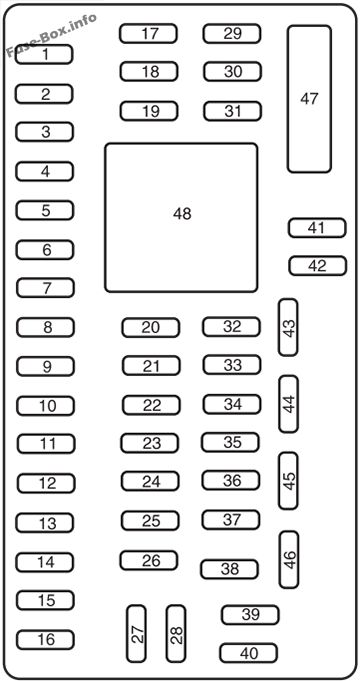

Pano sigorta kutusunun şeması: Ford Edge (2007)

Yolcu bölmesindeki sigorta yerleşimi (2007)

Numara.	amper	Tanım
1	30A	Kullanılmamış (yedek)
2	15A	Kullanılmamış (yedek)
3	15A	Aile Eğlence Sistemi (FES) / Arka koltuk k10trolü
4	30A	Kullanılmamış (yedek)
5	10 A	Tuş Takımı Aydınlatması, 2. Sıra Koltuk, Lastik Basıncı İzleme Sistemi (TPMS), Fren Kolu Kilidi (BSI)
6	20A	yanıp sönen
7	10 A	Kısa huzmeli farlar (sol)
8	10 A	Kısa huzmeli farlar (sağ)
9	15A	İç aydınlatma, Şarj lambaları
10	15A	Arka aydınlatma, Su 1ikintisi lambaları
11	10 A	Tüm tekerlekten çekiş
12	7.5A	Elektrikli Ayna Anahtarı, Sürücünün Elektrikli Koltuğu Belleği, Sürücü Koltuğu Modülü – Güç Kaynağı (KA)
13	7.5A	Kullanılmamış (yedek)
14	10 A	Kullanılmamış (yedek)
15	10 A	İklim k10trolü
16	15A	Kullanılmamış (yedek)
17	20A	Tüm güç elektrikli kilit motoruna, Bagaj kapağı kilidi açma, Sunroof
18	20A	Kullanılmamış (yedek)
19	25A	Arka cam sileceği
20	15A	Bağlanma verileri
21	15A	Sis farları
22	15A	Park lambaları
23	15A	Kırmızı ışıklar
24	20A	Korna rölesi
25	10 A	Talep üzerine lambalar / İç mekan lambaları
26	10 A	Pano grubu
27	20A	K10tak anahtarı
28	5A	Radyo
29	5A	Pano grubu
30	5A	Aşırı hız iptal anahtarı
31	10 A	Pusula, Otomatik kararan dikiz aynası
32	10 A	Kullanılmamış (yedek)
33	10 A	Kullanılmamış (yedek)
34	5A	Direksiy10 açısı sensörü
35	10 A	Arka park yardımı, AWD, Isıtmalı koltuk modülü
36	5A	PATS alıcı-verici
37	10 A	İklim k10trolü
38	20A	Subwoofer/Ampli (radyo odyofil)
39	20A	Radyo
40	20A	Kullanılmamış (yedek)
41	15A	Radyo ve kilit anahtarı aydınlatması için gecikmeli aksesuar işlevi
42	10 A	Kullanılmamış (yedek)
43	10 A	Arka silecek mantığı
44	10 A	Müşteri aksesuarları akışı
45	5A	Ön silecek mantığı, Klima rölesi güç kaynağı
46	7.5A	Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI)
47	30A devre kesici	Elektrikli camlar
48	–	Aksesuar rölesi gecikmeli

Makine bölümü

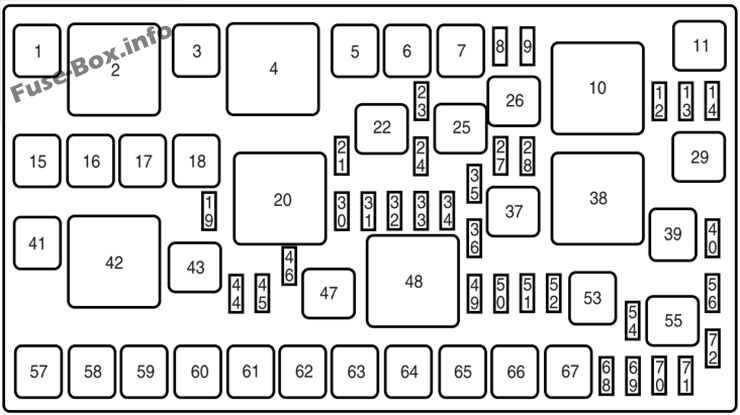

Kaputun altındaki sigorta kutusunun şeması: Ford Edge (2007)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2007)

Numara.	amper	Elektrik dağıtım kutusunun açıklaması
1	–	Kullanılmamış
2	–	Fan motoru rölesi
3	–	Kullanılmamış
4	–	Kullanılmamış
5	40A**	Soğutma fanı (römorklu araçlar)
5	60A**	Soğutma fanı (römorksuz araçlar)
6	40A**	Soğutma fanı (yalnızca çekici römork)
7	–	Kullanılmamış
8	10 A*	Alternatör
9	20A*	Park lambalarını çekin
10	–	Kullanılmamış
11	–	Çekici park lambası rölesi
12	–	Kullanılmamış
13	–	Kullanılmamış
14	–	Kullanılmamış
15	40A**	ABS pompa motoru
16	30A**	Isıtmalı ön koltuklar
17	20A**	Çakmak / Elektrik prizi
18	30A**	Panoramik açılır tavan
19	–	Yakıt pompası diyotu
20	–	PCM rölesi
21	7,5A*	PCM – Gücü Canlı Tutun (KA)
22	–	Çekme Sol Stop / Dönüş Sinyali Işık Rölesi
23	–	Kullanılmamış
24	15A*	Sol çekme durdurma / gösterge ışığı
25	–	Arka koltuk kilit açma rölesi
26	–	Yakıt pompası rölesi
27	10 A*	Arka koltuğun kilidinin açılması
28	15A*	Isıtmalı ayna
29	–	Isıtmalı ayna rölesi
30	15A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15A*	VPWR 4 – PCM
34	–	Kullanılmamış
35	10 A*	klima debriyajı
36	–	Kullanılmamış
37	–	Klima debriyaj rölesi
38	–	Arka cam buz çözücü rölesi
39	40A**	Arka cam buz çözücüsü
40	–	Kullanılmamış
41	30A**	Giriş
42	–	Marş rölesi
43	–	Geri vites lambası rölesi
44	10 A*	Acil durum ışıkları
45	–	Kullanılmamış
46	15A*	Sağ çekme durdurma / gösterge ışığı
47	–	Çekme Sağ Fren / Dönüş Sinyali Rölesi
48	–	Röleyi başlat / başlat
49	10 A*	PCM ISPR’si
50	10 A*	ABS Çalıştırma / Başlatma
51	–	Kullanılmamış
52	5A*	Yakıt pompası röle bobini
53	30A**	SPDJB’yi Çalıştır / Başlat
54	–	Kullanılmamış
55	–	Kullanılmamış
56	–	A / C debriyaj diyotu
57	40A**	ABS valfleri
58	30A**	Ön cam silecekleri
59	–	Kullanılmamış
60	30A**	Güç ayarlı sürücü koltuğu
61	30A**	Elektrikli ayarlanabilir yolcu koltuğu
62	–	Kullanılmamış
63	40A**	Fan motoru
64	20A**	Çakmak / Elektrik prizi
65	20A**	Çakmak / Elektrik prizi
66	20A**	Çakmak / Elektrik prizi
67	–	Kullanılmamış
68	15A*	Benzin pompası
69	–	Kullanılmamış
70	–	Kullanılmamış
71	10 A*	Işıkları durdur
72	–	Kullanılmamış
		* Mini sigortalar ** Kartuş sigortalar

2008

Yolcu bölmesi

Pano sigorta kutusunun şeması: Ford Edge (2008)

Yolcu bölmesindeki sigorta yerleşimi (2008)

Numara.	amper	Yolcu bölmesi sigorta panelinin açıklaması
1	30A	Kullanılmamış (yedek)
2	15A	Kullanılmamış (yedek)
3	15A	Aile Eğlence Sistemi (FES) / Arka koltuk k10trolü, SYNC
4	30A	Sürücü ön akıllı camı
5	10 A	Tuş Takımı Aydınlatması, 2. Sıra Koltuk, Lastik Basıncı İzleme Sistemi (TPMS), Fren Kolu Kilidi (BSI)
6	20A	yanıp sönen
7	10 A	Kısa huzmeli farlar (sol)
8	10 A	Kısa huzmeli farlar (sağ)
9	15A	İç aydınlatma, Şarj lambaları
10	15A	Arka aydınlatma, Su 1ikintisi lambaları
11	10 A	Tüm tekerlekten çekiş
12	7.5A	Elektrikli Ayna Anahtarı, Sürücünün Elektrikli Koltuğu Belleği, Sürücü Koltuğu Modülü – Güç Kaynağı (KA)
13	5A	Kullanılmamış (yedek)
14	10 A	Elektrikli bagaj kapağı modülü
15	10 A	İklim k10trolü
16	15A	Kullanılmamış (yedek)
17	20A	Tüm güç elektrikli kilit motoruna, Bagaj kapağı kilidi açma, Sunroof
18	20A	Kullanılmamış (yedek)
19	25A	Arka cam sileceği
20	15A	Bağlanma verileri
21	15A	Sis farları
22	15A	Park lambaları
23	15A	Kırmızı ışıklar
24	20A	Korna rölesi
25	10 A	Talep üzerine lambalar / İç mekan lambaları
26	10 A	Pano grubu
27	20A	K10tak anahtarı
28	5A	Radyo
29	5A	Pano grubu
30	5A	Aşırı hız iptal anahtarı
31	10 A	Otomatik kararan dikiz aynası
32	10 A	Kullanılmamış (yedek)
33	10 A	Kullanılmamış (yedek)
34	5A	Direksiy10 açısı sensörü
35	10 A	Arka park yardımı, AWD, Isıtmalı koltuk modülü
36	5A	PATS alıcı-verici
37	10 A	İklim k10trolü
38	20A	Subwoofer/Ampli (radyo odyofil)
39	20A	Radyo
40	20A	Kullanılmamış (yedek)
41	15A	Radyo ve kilit anahtarı aydınlatması için gecikmeli aksesuar işlevi
42	10 A	Kullanılmamış (yedek)
43	10 A	Arka silecek mantığı
44	10 A	Müşteri aksesuarları akışı
45	5A	Ön silecek mantığı, Klima rölesi güç kaynağı
46	7.5A	Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI)
47	30A devre kesici	Elektrikli camlar
48	–	Aksesuar rölesi gecikmeli

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Edge (2008)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2008)

Numara.	amper	Elektrik dağıtım kutusunun açıklaması
1	–	Kullanılmamış
2	–	Fan motoru rölesi
3	–	Kullanılmamış
4	–	Kullanılmamış
5	40A**	Soğutma fanı (römorklu araçlar)
5	60A**	Soğutma fanı (römorksuz araçlar)
6	40A**	Soğutma fanı (yalnızca çekici römork)
7	–	Kullanılmamış
8	10 A*	Alternatör
9	20A*	Park lambalarını çekin
10	–	Kullanılmamış
11	–	Çekici park lambası rölesi
12	–	Kullanılmamış
13	–	Kullanılmamış
14	–	Kullanılmamış
15	40A**	ABS pompa motoru
16	30A**	Isıtmalı ön koltuklar
17	20A**	Çakmak / Elektrik prizi
18	20A**	Panoramik açılır tavan
19	–	Yakıt pompası diyotu
20	–	PCM rölesi
21	7,5A*	PCM – Gücü Canlı Tutun (KA)
22	–	Çekme Sol Stop / Dönüş Sinyali Işık Rölesi
23	–	Tek tuşla entegre marş diyotu (OTIS)
24	10 A*	Sol çekme durdurma / gösterge ışığı
25	–	Arka koltuk kilit açma rölesi
26	–	Yakıt pompası rölesi
27	10 A*	Arka koltuğun kilidinin açılması
28	15A*	Isıtmalı ayna
29	–	Isıtmalı ayna rölesi
30	15A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15A*	VPWR 4 – PCM
34	–	Kullanılmamış
35	10 A*	klima debriyajı
36	–	Kullanılmamış
37	–	Klima debriyaj rölesi
38	–	Arka cam buz çözücü rölesi
39	40A**	Arka cam buz çözücüsü
40	–	Kullanılmamış
41	30A**	Giriş
42	–	Marş rölesi
43	–	Geri vites lambası rölesi
44	10 A*	Acil durum ışıkları
45	–	Kullanılmamış
46	10 A*	Sağ çekme durdurma / gösterge ışığı
47	–	Çekme Sağ Fren / Dönüş Sinyali Rölesi
48	–	Röleyi başlat / başlat
49	10 A*	PCM ISPR’si
50	10 A*	ABS Çalıştırma / Başlatma
51	–	Kullanılmamış
52	5A*	Yakıt pompası röle bobini
53	30A**	SPDJB’yi Çalıştır / Başlat
54	–	Kullanılmamış
55	–	Kullanılmamış
56	–	A / C debriyaj diyotu
57	40A**	ABS valfleri
58	30A**	Ön cam silecekleri
59	30A**	Elektrikli bagaj kapağı
60	30A**	Güç ayarlı sürücü koltuğu
61	30A**	Elektrikli ayarlanabilir yolcu koltuğu
62	–	Kullanılmamış
63	40A**	Fan motoru
64	20A**	Çakmak / Elektrik prizi
65	20A**	Çakmak / Elektrik prizi
66	20A**	Çakmak / Elektrik prizi
67	–	Kullanılmamış
68	15A*	Benzin pompası
69	–	Kullanılmamış
70	–	Kullanılmamış
71	10 A*	Işıkları durdur
72	–	Kullanılmamış
		* Mini sigortalar ** Kartuş sigortalar

2009

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford Edge (2009)

Yolcu bölmesindeki sigorta yerleşimi (2009)

Numara.	amper	Korumalı devreler
1	30A	Kullanılmamış (yedek)
2	15A	Kullanılmamış (yedek)
3	15A	SENKRONİZASYON
4	30A	Sürücü ön akıllı camı
5	10 A	Tuş takımı aydınlatması, 2. sıra koltuk, Lastik Basıncı İzleme Sistemi (TPMS), Fren Kolu Kilidi (BSI), Akıllı Bağlantı Kutusu (SJB)
6	20A	yanıp sönen
7	10 A	Kısa huzmeli farlar (sol)
8	10 A	Kısa huzmeli farlar (sağ)
9	15A	İç aydınlatma, Şarj lambaları
10	15A	Arka aydınlatma, Su 1ikintisi lambaları, Ortam aydınlatması
11	10 A	Tüm tekerlekten çekiş
12	7.5A	Elektrikli Ayna Anahtarı, Sürücünün Elektrikli Koltuğu Belleği, Sürücü Koltuğu Modülü – Güç Kaynağı (KA)
13	5A	radyo uydusu
14	10 A	Elektrikli bagaj kapağı modülü
15	10 A	İklim k10trolü
16	15A	Kullanılmamış (yedek)
17	20A	Elektrikli kilit motoruna giden tüm güç, bagaj kapağı kilidi
18	20A	Isıtmalı koltuklar, dört kanallı amplifikatör (audiophile amplifikatör)
19	25A	Arka cam sileceği
20	15A	Bağlanma verileri
21	15A	Sis farları
22	15A	Park lambaları
23	15A	Kırmızı ışıklar
24	20A	Korna rölesi
25	10 A	Talep üzerine lambalar
26	10 A	Pano grubu
27	20A	K10tak anahtarı
28	5A	Radyo
29	5A	Pano grubu
30	5A	Aşırı hız iptal anahtarı
31	10 A	Otomatik kararan dikiz aynası
32	10 A	Kullanılmamış (yedek)
33	10 A	Kullanılmamış (yedek)
34	5A	Direksiy10 açısı sensörü
35	10 A	Arka park yardımı, AWD, Isıtmalı koltuk modülü
36	5A	PATS alıcı-verici
37	10 A	İklim k10trolü
38	20A	Subwoofer/Ampli (radyo odyofil)
39	20A	Radyo
40	20A	Kullanılmamış (yedek)
41	15A	Radyo ve kilit anahtarı aydınlatması, ortam aydınlatması için gecikmeli aksesuar işlevi
42	10 A	Kullanılmamış (yedek)
43	10 A	Arka silecek mantığı
44	10 A	Müşteri aksesuarları akışı
45	5A	Ön silecek mantığı, Klima rölesi güç kaynağı
46	7.5A	Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Göstergesi (PADI)
47	30A devre kesici	Elektrikli camlar
48	–	Aksesuar rölesi gecikmeli

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Edge (2009)

Güç dağıtım kutusundaki sigorta tahsisi (2009)

Numara.	amper	Elektrik dağıtım kutusunun açıklaması
1	–	Kullanılmamış
2	–	Fan motoru rölesi
3	–	Kullanılmamış
4	–	Kullanılmamış
5	40A**	Soğutma fanı (römorklu araçlar)
5	60A**	Soğutma fanı (römorksuz araçlar)
6	40A**	Soğutma fanı (yalnızca çekici römork)
7	–	Kullanılmamış
8	10 A*	Alternatör
9	20A*	Park lambalarını çekin
10	–	Kullanılmamış
11	–	Çekici park lambası rölesi
12	–	Kullanılmamış
13	–	Kullanılmamış
14	–	Kullanılmamış
15	40A**	ABS pompa motoru
16	30A**	Isıtmalı ön koltuklar
17	20A**	Çakmak / Elektrik prizi
18	20A**	Panoramik açılır tavan
19	–	Yakıt pompası diyotu
20	–	PCM rölesi
21	7.5A*	PCM – Gücü Canlı Tutun (KA)
22	–	Çekme Sol Stop / Dönüş Sinyali Işık Rölesi
23	–	Tek tuşla entegre marş diyotu (OTIS)
24	10 A*	Sol çekme durdurma / gösterge ışığı
25	–	Arka koltuk kilit açma rölesi
26	–	Yakıt pompası rölesi
27	10 A*	Arka koltuğun kilidinin açılması
28	15A*	Isıtmalı ayna
29	–	Isıtmalı ayna rölesi
30	15A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15A*	VPWR 4 – PCM
34	–	Kullanılmamış
35	10 A*	klima debriyajı
36	–	Kullanılmamış
37	–	Klima debriyaj rölesi
38	–	Arka cam buz çözücü rölesi
39	40A**	Arka cam buz çözücüsü
40	–	Kullanılmamış
41	30A**	Giriş
42	–	Marş rölesi
43	–	Geri vites lambası rölesi
44	10 A*	Acil durum ışıkları
45	–	Kullanılmamış
46	10 A*	Sağ çekme durdurma / gösterge ışığı
47	–	Çekme Sağ Fren / Dönüş Sinyali Rölesi
48	–	Röleyi başlat / başlat
49	10 A*	PCM ISPR’si
50	10 A*	ABS Çalıştırma / Başlatma
51	–	Kullanılmamış
52	5A*	Yakıt pompası röle bobini
53	30A**	SPDJB’yi Çalıştır / Başlat
54	–	Kullanılmamış
55	–	Kullanılmamış
56	–	A / C debriyaj diyotu
57	40A**	ABS valfleri
58	30A**	Ön cam silecekleri
59	30A**	Elektrikli bagaj kapağı
60	30 Bir**	Güç ayarlı sürücü koltuğu
61	30A**	Elektrikli ayarlanabilir yolcu koltuğu
62	–	Kullanılmamış
63	40A**	Fan motoru
64	20A**	Çakmak / Elektrik prizi
65	20A**	Çakmak / Elektrik prizi
66	20A**	Çakmak / Elektrik prizi
67	–	Kullanılmamış
68	15A*	Benzin pompası
69	–	Kullanılmamış
70	–	Kullanılmamış
71	10 A*	Işıkları durdur
72	–	Kullanılmamış
		* Mini sigortalar ** Kartuş sigortalar

2010

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford Edge (2010)

Yolcu bölmesindeki sigorta yerleşimi (2010)

Numara.	amper	Korumalı devreler
1	30A	Kullanılmamış (yedek)
2	15A	Yüksek fren lambası (fren açık / kapalı)
3	15A	Modül SYNC®
4	30A	Sürücü ön akıllı camı
5	10 A	Tuş takımı aydınlatması (2. sıra koltuk), Fren kolu kilidi (BSI)
6	20A	yanıp sönen
7	10 A	Kısa huzmeli farlar (sol)
8	10 A	Kısa huzmeli farlar (sağ)
9	15A	İç aydınlatma, Şarj lambaları
10	15A	Arka aydınlatma, Su 1ikintisi lambaları
11	10 A	Tüm tekerleklerden çekiş (AWD)
12	7.5A	Elektrikli ayna düğmesi, elektrikli koltuk hafızalı sürücü tarafı, sürücü koltuğu modülü – kalıcı güç kaynağı
13	5A	radyo uydusu
14	10 A	Elektrikli bagaj kapağı – gücü canlı tutun
15	10 A	Klima, GPS modülü
16	15A	Kullanılmamış (yedek)
17	20A	Elektrikli kilit motoruna giden tüm güç, bagaj kapağı kilidi
18	20A	amplifikatör
19	25A	Arka cam sileceği
20	15A	Bağlanma verileri
21	15A	Sis farları
22	15A	Park lambaları
23	15A	Kırmızı ışıklar
24	20A	Korna rölesi
25	10 A	Talep üzerine lambalar
26	10 A	Pano grubu
27	20A	K10tak anahtarı
28	5A	Radyo
29	5A	Pano grubu
30	5A	iptali iptal et
31	10 A	Kullanılmamış (yedek)
32	10 A	Kısıtlama k10trol modülü
33	10 A	Kullanılmamış (yedek)
34	5A	Direksiy10 açısı sensörü
35	10 A	Arka park yardımı, Sapma oranı sensörü, Isıtmalı koltuklar
36	5A	Pasif hırsızlık önleme sistemi alıcı-verici
37	10 A	İklim k10trolü
38	20A	Subwoofer / amplifikatör
39	20A	Radyo
40	20A	Kullanılmamış (yedek)
41	15A	Otomatik kararan dikiz aynası
42	10 A	Kullanılmamış (yedek)
43	10 A	Arka silecek mantığı
44	10 A	Müşteri aksesuarları akışı
45	5A	Ön silecek mantığı
46	7.5A	Yolcu Sınıflandırma Sensörü (OCS), Yolcu Hava Yastığı Devre Dışı Bırakma Gösterge Işığı (PADI)
47	30A devre kesici	Elektrikli camlar
48	–	Gecikmeli aksesuar rölesi

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford Edge (2010)

Elektrik dağıtım kutusundaki sigorta yerleşimi (2010)

Numara.	amper	Tanım
1	–	Kullanılmamış
2	–	Fan motoru rölesi
3	–	Kullanılmamış
4	–	Kullanılmamış
5	40A**	Soğutma fanı (römorklu araçlar)
5	60A**	Soğutma fanı (römorksuz araçlar)
6	40A**	Soğutma fanı (yalnızca çekici römork)
7	–	Kullanılmamış
8	10 A*	Alternatör
9	20A*	Park lambalarını çekin
10	–	Kullanılmamış
11	–	Çekici park lambası rölesi
12	–	Kullanılmamış
13	–	Kullanılmamış
14	–	Kullanılmamış
15	40A**	ABS pompa motoru
16	30A**	Isıtmalı ön koltuklar
17	20A**	Çakmak / Elektrik prizi
18	20A**	Panoramik açılır tavan
19	–	Yakıt pompası diyotu
20	–	Güç Aktarma Organı K10trol Modülü (PCM) Rölesi
21	7,5A*	PCM – gücü canlı tutun
22	–	Çekme Sol Stop / Dönüş Sinyali Işık Rölesi
23	–	Tek tuşla entegre marş diyotu
24	10 A*	Sol çekme durdurma / gösterge ışığı
25	–	Arka koltuk kilit açma rölesi
26	–	Yakıt pompası rölesi
27	10 A*	Arka koltuğun kilidinin açılması
28	15A*	Isıtmalı ayna
29	–	Isıtmalı ayna rölesi
30	15A*	Araç gücü 1
31	10 A*	Araç gücü 3
32	10 A*	Araç gücü 2
33	15A*	Araç gücü 4
34	–	Kullanılmamış
35	10 A*	klima debriyajı
36	–	Kullanılmamış
37	–	Klima debriyaj rölesi
38	–	Arka cam buz çözücü rölesi
39	40A**	Arka cam buz çözücüsü
40	–	Kullanılmamış
41	30A**	Giriş
42	–	Marş rölesi
43	–	Geri vites lambası rölesi
44	10 A*	Acil durum ışıkları
45	–	Kullanılmamış
46	10 A*	Sağ çekme durdurma / gösterge ışığı
47	–	Çekme Sağ Fren / Dönüş Sinyali Rölesi
48	–	Röleyi başlat / başlat
49	10 A*	PCM ISPR’si
50	10 A*	ABS Çalıştırma / başlatma
51	–	Kullanılmamış
52	5A*	Yakıt pompası diyot beslemesi
53	30A**	Yolcu bölmesi sigorta paneli çalıştırma / çalıştırma
54	–	Kullanılmamış
55	–	Kullanılmamış
56	–	A / C debriyaj diyotu
57	40A**	Kilitlenme önleyici fren sistemi valfleri
58	30A**	Ön cam silecekleri
59	30A**	Elektrikli bagaj kapağı
60	30A**	Elektrikli sürücü koltuğu / bellek modülü
61	30A**	Elektrikli ayarlanabilir yolcu koltuğu
62	–	Kullanılmamış
63	40A**	Fan motoru
64	20A**	Çakmak / Elektrik prizi
65	20A**	Çakmak / Elektrik prizi
66	20A**	Çakmak / Elektrik prizi
67	–	Kullanılmamış
68	15A*	Benzin pompası
69	–	Kullanılmamış
70	–	Kullanılmamış
71	10 A*	Fren açma/kapama anahtarı (fren lambaları)
72	–	Kullanılmamış
		* Mini sigortalar ** Kartuş sigortalar
