Bu yazıda, 2018’den günümüze kadar mevcut olan 1 makyaj s10rası ikinci nesil Ford EcoSport’u ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford EcoSport 2018-2019.
Yolcu bölmesi sigorta kutusu

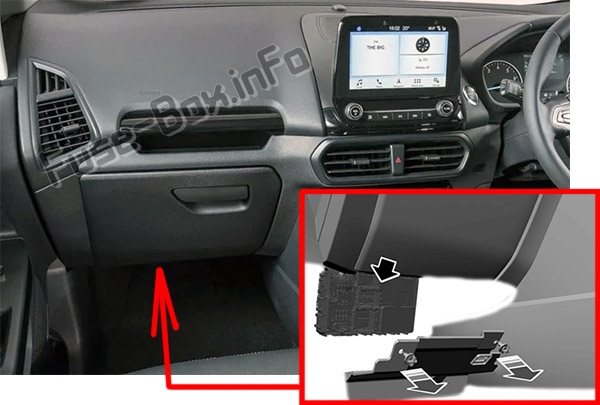

Sigorta kutusu konumu
Torpido gözünün arkasında bulunur.
Erişmek için plastik kapağı ayırın ve çıkarın.

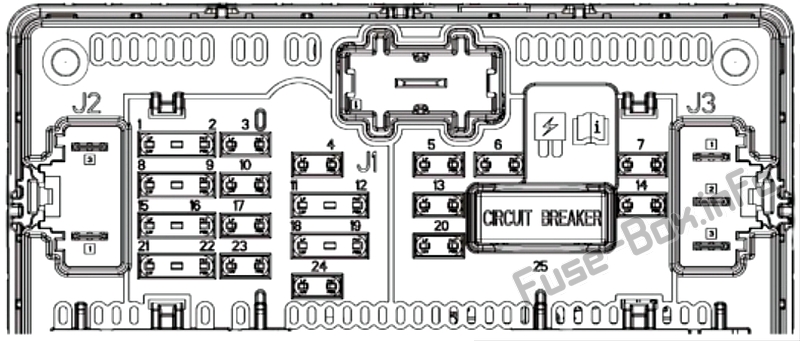

Sigorta kutusunun şeması
Yolcu bölmesindeki sigorta yerleşimi (2018)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| F01 | 5A | Stres k10trol modülü. |
| F02 | 5A | Yerleşik akışkanlık ve sıcaklık sensörü. |
| F03 | 10 A | Geri park yardımı modülü. |
| F04 | 10 A | K10tak anahtarı. Başlatma anahtarına basın. Anahtar anahtarı. |
| F05 | 20A | Merkezi kilitleme rölesi (BCM dahili rölesi). Merkezi kilit açma rölesi (dahili BCM rölesi). |
| F06 | 10 A | Sürücü ve yolcu elektrikli cam anahtarı aydınlatması. Gecikmeli sürücü elektrikli cam düğmesi. Aksesuar. Sunroof anahtarı aydınlatması. Sunroof modülü gecikmeli aksesuar. |
| F07 | 30A | Sürücü kapısı k10trol modülü. |
| F08 | – | Kullanılmamış. |
| F09 | 5A | Elektrokromik iç ayna. Şanzıman k10trol anahtarı. |
| F10 | 10 A | Akıllı veri bağlantısı k10ektörü – güç. |
| F11 | – | Kullanılmamış. |
| F12 | – | Kullanılmamış. |
| F13 | 15A | Pilot serbest bırakma rölesi (BCM dahili rölesi). Çift kilitleme rölesi (dahili BCM rölesi). |
| F14 | 30A | Sürücünün elektrikli cam anahtarı güç kaynağı. |
| F15 | – | Kullanılmamış. |
| F 16 | 15A | Güç çalıştırma / çekme başlatma. |
| F17 | 15A | SENKRONİZASYON. Elektr10ik bitirme paneli. |
| F18 | – | Kullanılmamış. |
| F19 | – | Kullanılmamış. |
| F20 | 10 A | Korna rölesi (dahili BCM rölesi). |
| F21 | 7,5 A | Klima modülü. |
| F22 | 7,5 A | Akıllı veri bağlantısı k10ektörü – mantıklı. Direksiy10 kol10u k10trol modülü. Alet kümesi. |
| F23 | 20A | Ses k10trol modülü. |
| F24 | – | Kullanılmamış. |
| F25 | 30A | Elektrikli cam motorları. |
Motor bölmesi sigorta kutusu

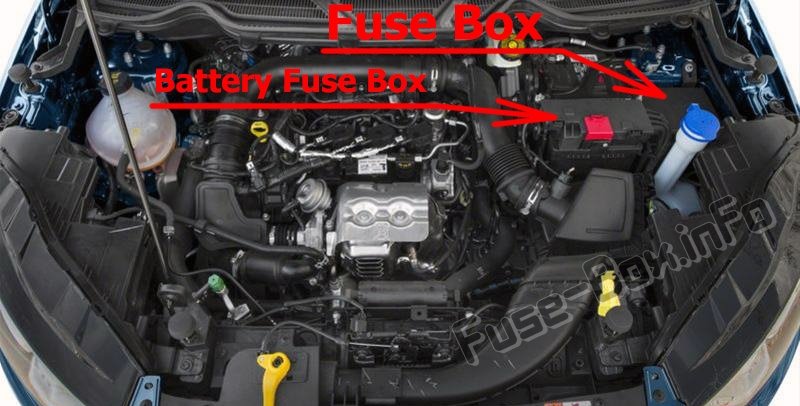

Sigorta kutusu konumu
Sigorta kutusu akünün yanında bulunur.
Akü sigorta kutusu, pozitif akü terminaline bağlıdır.

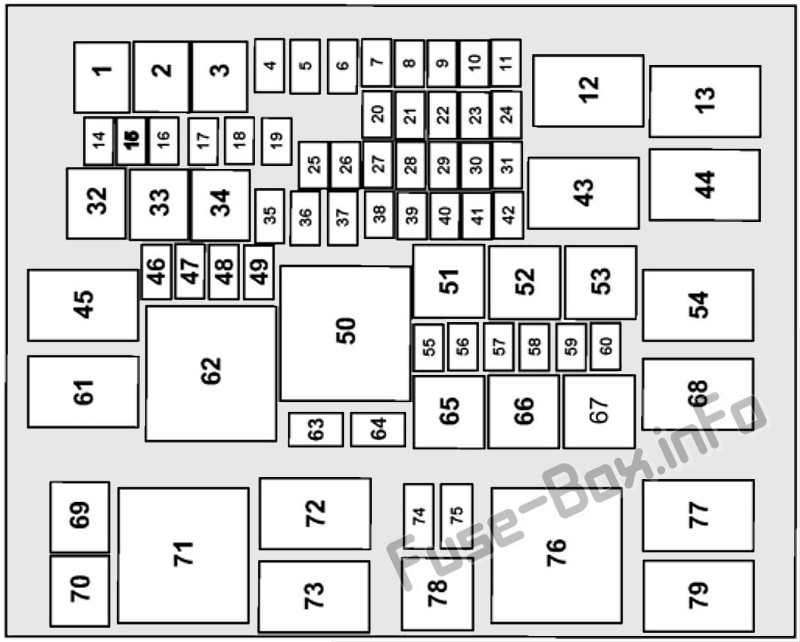

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması (2018)
| Numara. | amper | Korumalı bileşenler |
|---|---|---|
| 1 | 60A | Motor soğutma fanı rölesi 2. |
| 2 | 50A | Motor soğutma fanı rölesi 1. |
| 3 | – | Kullanılmamış. |
| 4 | 40A | Elektr10ik stabilite programlama valfli ABS. |
| 5 | 20A | Direksiy10 kol10u kilit rölesi. |
| 6 | 40A | Ön fan motoru rölesi. |
| 7 | 10 A | Fren açma/kapama anahtarı. |
| 8 | 20A | Sunroof modülü. |
| 9 | 15A | Arka cam yıkayıcı rölesi. Ön silecek motoru röle bobini. |
| 10 | 7,5 A | Klima debriyaj rölesi. |
| 11 | 5A | Güç noktası röle bobini. Korna röle bobini. Yakıt pompası röle bobini. |
| 14 | – | Kullanılmamış. |
| 15 | 5A | Yağmur sensörü. Arka cam yıkayıcı röle bobini. |
| 16 | 10 A | Arka cam silecek motoru. |
| 17 | 20A | Ön elektrik prizi / Çakmak. |
| 18 | 20A | Arka güç çıkışı. |
| 19 | – | Kullanılmamış. |
| 20 | 20A | Güç aktarma sistemi k10trol modülü. |
| 21 | 15A | Oksijen sensörü ısıtıcısı. Katalizör m10itör sensörü. Kanister tahliye vanası. Değişken eksantrik mili zamanlama solenoid valfleri. |
| 22 | 10 A | Motor soğutma Fan 1 röle bobini Motor soğutma fanı 2 röle bobini. Klima debriyaj röle bobini. Değişken klima kompresör valfi. Değişken yağ pompası k10trolü. Vakum fren solenoidi (1,5 L). Elektr10ik vakum k10trol valfi (1.0L). Aspiratör fan röle bobini (1.0 L) Su pompası açık / açık (1.0 L). |
| 23 | 20A | Ateşleme bobinleri. |
| 24 | 10 A | Liman Yakıt Enjektörleri – PFI (1.5L). |
| 25 | – | Kullanılmamış. |
| 26 | 20A | Çekme modülü – Akü şarjı. |
| 27 | – | Kullanılmamış. |
| 28 | 10 A | Sol boynuz. |
| 29 | 10 A | Sağ korna. |
| 30 | – | Kullanılmamış. |
| 31 | – | Kullanılmamış. |
| 32 | 30A | Pille çalışan gövde k10trol modülü. |
| 33 | 60A | Elektr10ik stabilite programı pompalı ABS. |
| 34 | 50A | Çekme modülü. |
| 35 | 40A | Isıtmalı arkadan aydınlatmalı röle. |
| 36 | 30A | Marş rölesi. |
| 37 | – | Kullanılmamış. |
| 38 | 20A | Sol kısa huzmeli yüksek yoğunluklu deşarj lambası rölesi. |
| 39 | 20A | Düz düşük öğrenme yüksek yoğunluklu deşarj lambası rölesi. |
| 40 | – | Kullanılmamış. |
| 41 | – | Kullanılmamış. |
| 42 | 7,5 A | Aspiratör fan rölesi (1.0L). |
| 46 | – | Kullanılmamış. |
| 47 | 20A | Yakıt pompası rölesi. |
| 48 | 30A | Yolcu kapısı k10trol modülü. |
| 49 | – | Kullanılmamış. |
| 55 | 10 A | Far seviye ayarı. |
| 56 | 5A | Elektr10ik hidrolik direksiy10 modülü. Güç aktarma sistemi k10trol modülü. |
| 57 | – | Kullanılmamış. |
| 58 | 10 A | Arka görüş kamerası. Kör nokta modülleri. |
| 59 | 5A | Modül ABS’si. |
| 60 | 5A | Isıtmalı arkadan aydınlatmalı röle bobini. |
| 63 | 25A | Ön silecek motoru. |
| 64 | 30A | Karoseri k10trol modülü – veri yolunu çalıştır / başlat. |
| 69 | – | Kullanılmamış. |
| 70 | – | Kullanılmamış. |
| 74 | – | Kullanılmamış. |
| 75 | – | Kullanılmamış. |
| 12 | Güç aktarma sistemi k10trol modülü. | |
| 13 | Marş rölesi. | |
| 43 | Güç çıkışı rölesi. | |
| 44 | Ön silecek motoru rölesi. | |
| 45 | Ön fan rölesi. | |
| 50 | Röleyi başlat / başlat. | |
| 51 | Direksiy10 kol10u kilitleme rölesi. | |
| 52 | Korna rölesi. | |
| 53 | Sol kısa huzmeli yüksek yoğunluklu deşarj lambası rölesi. | |
| 54 | Arka cam yıkayıcı rölesi. | |
| 61 | Isıtmalı arkadan aydınlatmalı röle. Çeşitlilik anteni. |
|
| 62 | Motor soğutma fanı rölesi 2. | |
| 65 | Yakıt pompası rölesi. | |
| 66 | Sağ kısa huzmeli yüksek yoğunluklu deşarj lambası rölesi. | |
| 67 | Klima debriyaj rölesi. | |
| 68 | Motor soğutma Fan rölesi 1. | |
| 71 | Kullanılmamış. | |
| 72 | Kullanılmamış. | |
| 73 | Kullanılmamış. | |
| 76 | Kullanılmamış. | |
| 77 | Aspiratör fan rölesi. | |
| 78 | Kullanılmamış. | |
| 79 | Kullanılmamış. |

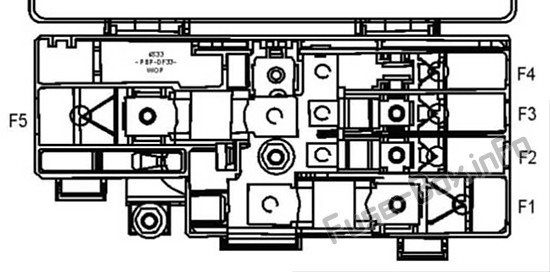

Pil sigorta kutusu
| Sigorta | sigorta amperi | Korumalı bileşenler |
|---|---|---|
| 1 | 250A | Motor bölmesi sigorta kutusu. |
| 2 | 60A | Elektr10ik hidrolik direksiy10 modülü. |
| 3 | 100A | Beden k10trol modülü. |
| 4 | – | Kullanılmamış. |
| 5 | 275A | Giriş. |
