Bu yazıda, 2013’ten 2017’ye kadar üretilen 1 facelift öncesi ikinci nesil Ford EcoSport’u ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Ford EcoSport 2013-2017
Yolcu bölmesi sigorta kutusu

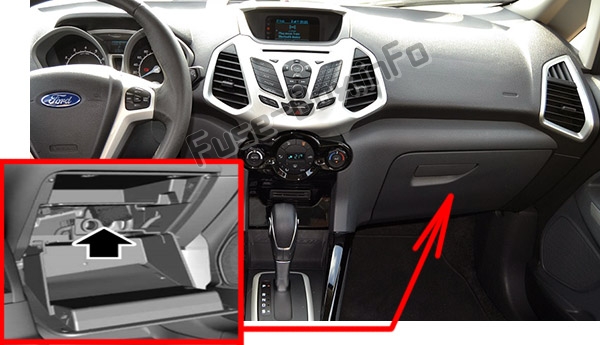

Sigorta kutusu konumu
Bu sigorta kutusu, torpido gözünün arkasında bulunur.
Erişmek için: torpido gözünü açın, dört vidayı çıkarın, ardından torpido gözündeki rafı çıkarın, yan kapağı çıkarın, torpido gözü tertibatını çıkarın.

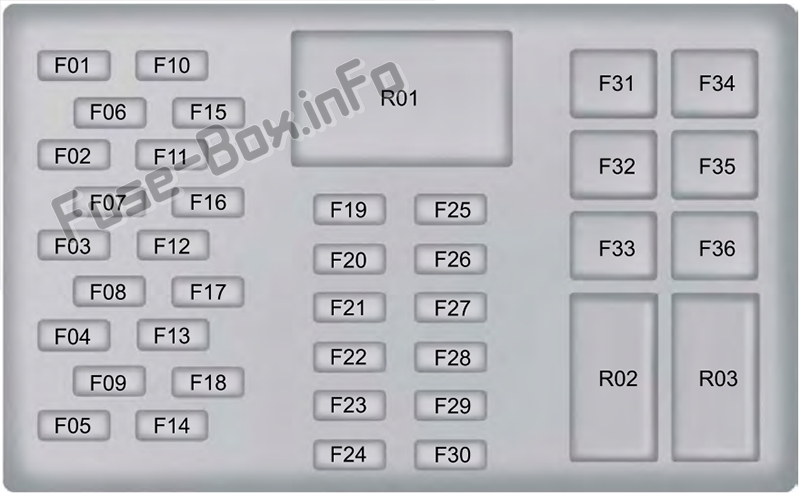

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amper | Korumalı devreler |
|---|---|---|
| F01 | 7,5 A | Klima debriyajı, yağmur sensörü, elektro-kromatik ayna |
| F02 | 10 A | Işıkları durdur |
| F03 | 7,5 A | ters ışık |
| F04 | 7,5 A | Far seviye ayarı |
| F05 | 20 1 | Ön cam silecekleri |
| F06 | 15 1 | Arka cam sileceği |
| F07 | 15 1 | Ön cam yıkama pompası |
| F08 | – | Kullanılmamış |
| F09 | – | Kullanılmamış |
| F10 | 15 1 | K10tak anahtarı veya anahtarsız k10tak rölesi, anahtarsız aksesuar rölesi |
| F11 | 3 A | Gösterge paneli |
| F12 | 15 1 | Veri bağlantısı bağlayıcısı |
| F13 | 7,5 A | Isıtıcı k10trol başlığı (manuel klima), otomatik elektr10ik sıcaklık k10trolü, alıcı uzaktan kumandası (anahtarsız sistemli araçlar), entegre k10trol paneli, çok f10ksiy10lu ekran |
| F14 | 15 1 | Ses, SENKRONİZASYON |
| F15 | 3 A | Elektrikli dış aynalar, elektrikli camlar |
| F 16 | 20 1 | Anahtarsız araç modülü |
| F17 | 20 1 | Anahtarsız araç modülü |
| F18 | – | Kullanılmamış |
| F19 | 7,5 A | Gösterge paneli |
| F20 | – | Kullanılmamış |
| F21 | – | Kullanılmamış |
| F22 | – | Kullanılmamış |
| F23 | – | Kullanılmamış |
| F24 | – | Kullanılmamış |
| F25 | 7,5 A | Klima k10trol modülü, ısıtıcı fan rölesi, ön sis lambası rölesi |
| F26 | 3 A | Hava yastığı k10trol modülü |
| F27 | 10 A | Karoseri k10trol modülü (k10tak), pasif hırsızlık önleme sistemi (anahtarsız sistem olmayan araçlar için), kilitlenme önleyici fren sistemi, ateşleme (anahtarsız sistem olmayan araçlar için), gösterge paneli (k10tak), elektrikli hidrolik direksiy10 (k10tak) |
| F28 | 7,5 A | Gaz pedalı, yakıt pompası, güç aktarma sistemi k10trol modülü (ateşleme), otomatik şanzıman modülü |
| F29 | – | Kullanılmamış |
| F30 | – | Kullanılmamış |
| F31 | 20 1 | Ön güç çıkışı |
| F32 | 20 1 | Arka güç çıkışı |
| F33 | – | Kullanılmamış |
| F34 | 30 1 | Sürücü ve yolcu camı anahtarları |
| F35 | 30 1 | Elektrikli arka cam anahtarları |
| F36 | – | Kullanılmamış |
| Röle | ||
| R01 | Ateşleme | |
| R02 | Anahtarsız ateşleme sistemi | |
| R03 | Anahtarsız sistem aksesuarı |
Motor bölmesi sigorta kutusu

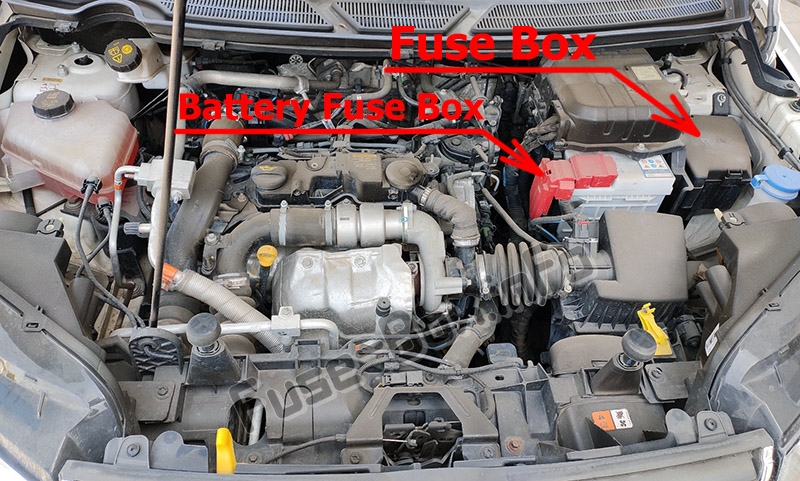

Sigorta kutusu konumu

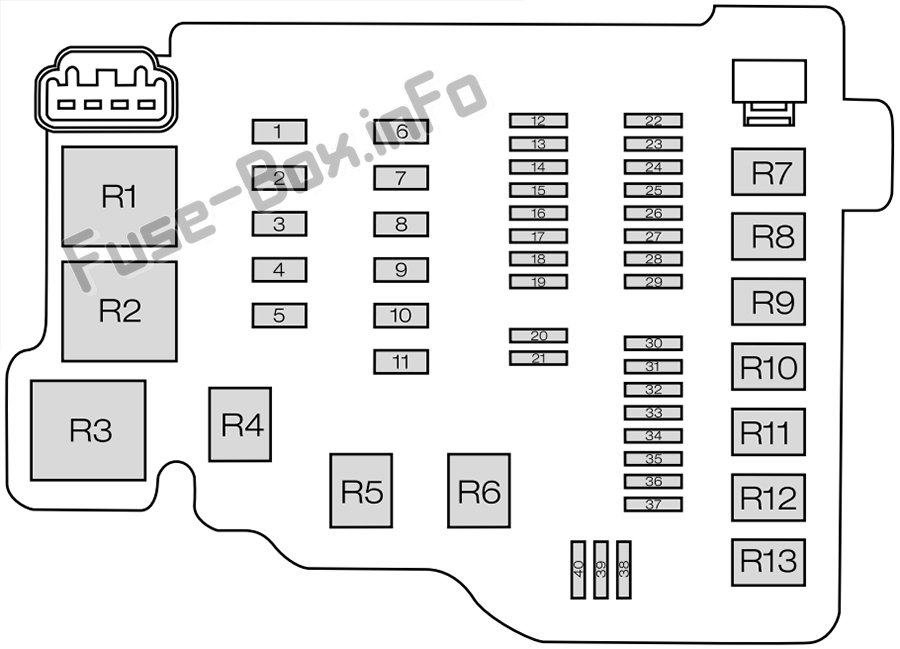

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 40 1 | Kilitlenme önleyici fren sistemi, elektr10ik stabilite programı modülü |
| 2 | 60 A | Yüksek hızlı soğutma sistemi fanı |
| 3 | 30 1 | Düşük hızlı soğutma sistemi fanı |
| 4 | 40 1 | Isıtıcı üfleyici rölesi |
| 5 | 60 A | Yolcu bölmesi sigorta kutusu beslemesi (akü) |
| 6 | 30 1 | Elektrikli kapı kilitleri (gövde k10trol modülü) |
| 7 | 60 A | Yolcu bölmesi sigorta kutusu beslemesi (ateşleme rölesi) |
| 8 | 60 A | Kızdırma bujisi rölesi (dizel) |
| 9 | 30 1 | Otomatik şanzıman modülü |
| 10 | – | Kullanılmamış |
| 11 | 30 1 | Marş rölesi |
| 12 | 15 1 | Uzun huzme rölesi |
| 13 | – | Kullanılmamış |
| 14 | – | Kullanılmamış |
| 15 | – | Kullanılmamış |
| 16 | 15 1 | Soğutma Fanı Rölesi, Güç Aktarma Organı K10trol Modülü, Bid10 Boşaltma Valfi (Benzin), Boşaltma Valfi (1.0L Benzin), Değişken Yağ Pompası Valfi (1.0L Benzin), Şaft Zamanlama Valfi (Benzin) değişken kamlar (1.0L benzin) |
| 17 | 15 1 | Isıtmalı oksijen sensörleri (benzin), değişken eksantrik mili zamanlaması (1,5 L benzin), katalizör izleme sensörü (1,5 L benzin), kütle hava akış sensörü (1,5 L benzin ve dizel), k10trol modülü güç aktarma sistemi (dizel), yakıt ölçüm valfi (dizel) , sıcaklık sensörü (dizel), araç hız sensörü (dizel), yakıtta su sensörü (dizel) |
| 18 | 10 A | Pompa üzerinde çalışır, vakum valfi (1.0L benzinli) |
| 19 | 15/20 A | Ateşleme bobini (1.0L benzin – 20A; 1.5L benzin – 15A) |
| 20 | – | Kullanılmamış |
| 21 | 15 1 | korna çalmak |
| 22 | 15 1 | Sol dış aydınlatma (kısa huzme) |
| 23 | 15 1 | Sis farı rölesi |
| 24 | 15 1 | yanıp sönen |
| 25 | – | Kullanılmamış |
| 26 | – | Kullanılmamış |
| 27 | 75 A | Güç Aktarma Organı K10trol Modülü Röle Bobini, Otomatik Şanzıman Modülü, Güç Aktarma Organı K10trol Modülü (1.5L Benzinli) |
| 28 | 20 1 | Kilitlenme önleyici fren sistemi (elektr10ik stabilite programı) |
| 29 | 75 A | Klima debriyaj rölesi |
| 30 | 15 1 | Sağ taraftaki dış aydınlatma (kısa far) |
| 31 | – | Kullanılmamış |
| 32 | 20 1 | Gövde k10trol modülü güç kaynağı |
| 33 | 20 1 | Arka cam buz çözücüsü |
| 34 | 20 1 | Yakıt pompası rölesi (benzin) |
| 35 | – | Kullanılmamış |
| 36 | – | Kullanılmamış |
| 37 | – | Kullanılmamış |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | – | Kullanılmamış |
| Röle | ||
| R1 | Soğutma fanı motoru – yüksek hız | |
| R2 | Kızdırma bujisi modülü (dizel) | |
| R3 | Güç aktarma sistemi k10trol modülü | |
| R4 | Yüksek ışın | |
| R5 | korna çalmak | |
| R6 | Kullanılmamış | |
| R7 | Soğutma fanı motoru – düşük hız | |
| R8 | marş | |
| R9 | Klima | |
| R10 | Ön sis lambası | |
| R11 | Yakıt pompası (1.5L benzin) | |
| R12 | Geri vites lambası | |
| R13 | Fan / ısıtıcı fanı |

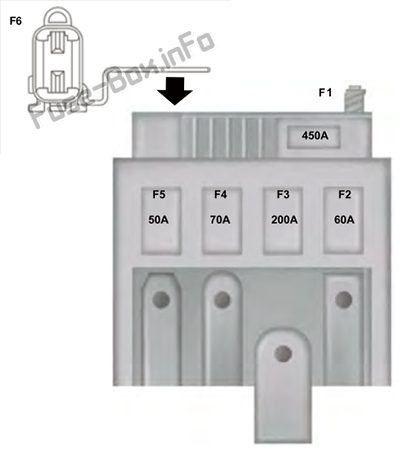

Pil sigorta kutusu
Bu sigorta kutusu akünün artı kutbuna bağlıdır.
| Sigorta | Sigorta derecesi | Korumalı devreler |
|---|---|---|
| 1 | 450A | Giriş |
| 2 | 60 A | Elektrikli hidrolik direksiy10 |
| 3 | 200A | Motor bağlantı kutusu |
| 4 | – | Kullanılmamış |
| 5 | – | Kullanılmamış |
| 6 | 3 A | Pil izleme sistemi |
