Ford E-Series (2015-2019..) Sigorta Kutusu Şeması

Ford E-Series (2015-2019..) Sigorta Kutusu Şeması

By 29 Mayıs 2022 Ford 0 Comments

Bu yazıda 2015’ten günümüze üretilen dördüncü nesil Ford E-Serisi’ni (üçüncü yenileme) ele alıyoruz. Ford E-Serisi 2015, 2016, 2017, 2018 ve 2019   (E-150, E-250, E-350, E-450) sigorta kutularının şemalarını burada bulabilir, nerede olduğu  hakkında bilgi alabilirsiniz. arabanın içindeki sigorta panelleri ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atanması hakkında bilgi edinin.

İçindekiler
  1. Sigorta düzeni Ford E-Serisi 2015-2019 …
  2. Yolcu bölmesi
  3. Makine bölümü
  4. 2015
  5. 2016
  6. 2017
  7. 2018, 2019
İçerik gizle
1 Sigorta düzeni Ford E-Serisi 2015-2019 …
1.1 Yolcu bölmesi
1.2 Makine bölümü
1.3 2015
1.3.1 Yolcu bölmesi
1.3.2 Makine bölümü
1.4 2016
1.4.1 Yolcu bölmesi
1.4.2 Makine bölümü
1.5 2017
1.5.1 Yolcu bölmesi
1.5.2 Makine bölümü
1.6 2018, 2019
1.6.1 Yolcu bölmesi
1.6.2 Makine bölümü

Sigorta düzeni Ford E-Serisi 2015-2019 …

Ford E-Serisi’nin çakmak sigortaları (elektrik prizi),  №65 (Güç noktası 2 (torpido gözü)), №66 (Güç noktası 3 (kes B +)), №67 (Güç noktası 1 (gösterge paneli) sigortalarıdır. )) ve motor bölmesi sigorta kutusundaki №72 (Sigara / Elektrik prizi).

Sigorta kutusu konumu

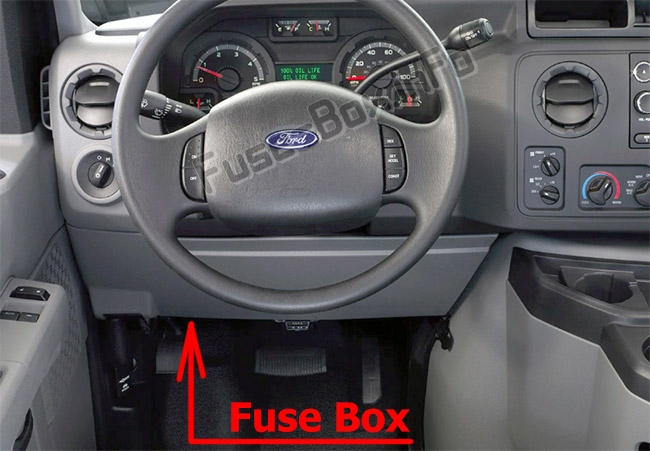

Yolcu bölmesi

Sigorta paneli, fren pedalının solunda bulunur ve sol alt kaporta paneline m10te edilir.Sigortaların yolcu bölmesindeki yeri: Ford E-Serisi (2009-2019)

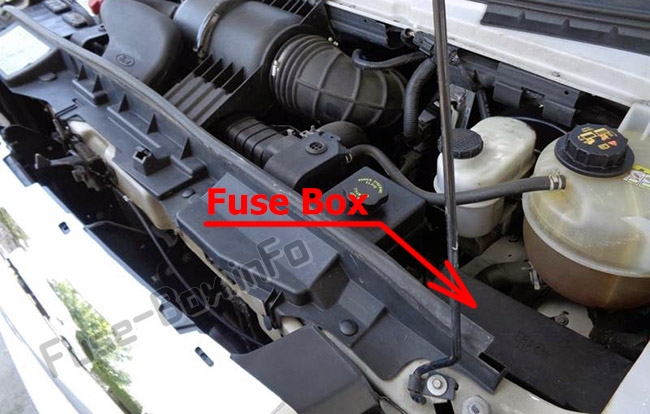

Makine bölümü

Elektrik dağıtım kutusu motor bölmesinde bulunur.Sigortaların motor bölmesindeki yeri: Ford E-Serisi (2009-2019)



Sigorta kutusu şemaları

2015

Yolcu bölmesi

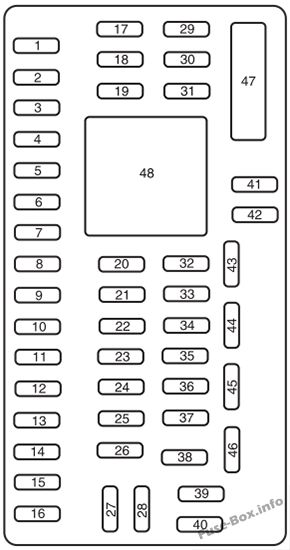

Pano sigorta kutusu şeması: Ford E-150, E-250, E-350, E-450 (2015)

Yolcu bölmesindeki sigorta yerleşimi (2015)

Numara. amper Korumalı bileşenler
1 30 1 İnvertör B +
2 15A Kullanılmamış (yedek)
3 15A Kullanılmamış (yedek)
4 30 1 Kullanılmamış (yedek)
5 10 A Yolcu bölmesi sigorta paneli, Fren vites kilidi
6 20A Yanıp sönme, Tehlike ışıkları, Stop lambaları
7 10 A Sol kısa far
8 10 A Sağ kısa huzme
9 15A Nezaket lambaları
10 15A Işık anahtarı
11 10 A Kullanılmamış (yedek)
12 7.5A Kullanılmamış (yedek)
13 5A aynalar
14 10 A SYNC, küresel konumlandırma sistemi modülü
15 10 A Kullanılmamış (yedek)
16 15A Kullanılmamış (yedek)
17 20A Kapı kilitleri
18 20A Kullanılmamış (yedek)
19 25A Kullanılmamış (yedek)
20 15A Teşhis k10ektörü (soyulmuş kasa hariç)
21 15A Kullanılmamış (yedek)
22 15A Park lambaları, plaka lambaları
23 15A Kırmızı ışıklar
24 20A Korna (soyulmuş şasi hariç)
25 10 A Talep üzerine aydınlatma
26 10 A Küme (soyulmuş kasa hariç)
27 20A K10tak anahtarı gücü
28 5A Sesi kapat (başlat)
29 5A Küme (soyulmuş kasa hariç)
30 5A Kullanılmamış (yedek)
31 10 A Kullanılmamış (yedek)
32 10 A Modül de çekişme
33 10 A Römork fren k10trolörü
34 5A Kullanılmamış (yedek)
35 10 A Bölüm stroku / başlangıç
36 5A Pasif hırsızlık önleme sistemi radyo frekansı modülü
37 10 A Klima k10trolü, çıplak çerçeveli gösterge paneli n ° 1 başlatma / başlatma
38 20A Kullanılmamış (yedek)
39 20A Radyo
40 20A Kullanılmamış (yedek)
41 15A Radyo, Işık anahtarı, Otomatik kararan dikiz aynası, İnverter
42 10 A Yardımcı şalter
43 10 A Çıplak kasa gösterge paneli k10ektörü 1
44 10 A Çekme akü şarj rölesi
45 5A Ön cam silecekleri, çıplak çerçeve Motor k10ektörü 3
46 7.5A Yolcu hava yastığı devre dışı bırakma göstergesi
47 30A devre kesici Windows Aksesuar Gecikmesi
48 Röle Gecikmeli aksesuar
Makine bölümü

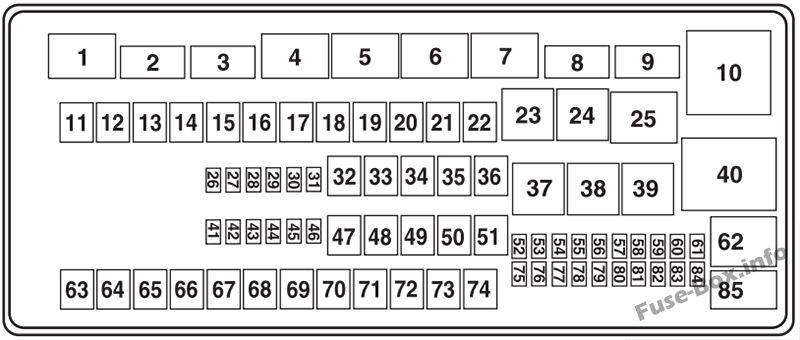

Kaputun altındaki sigorta kutusunun şeması: Ford E-150, E-250, E-350, E-450 (2015)



Elektrik dağıtım kutusundaki sigorta yerleşimi (2015)

Numara. amper Korumalı bileşenler
1 Mikro röle HC Güç aktarma sistemi k10trol modülü
2 Mikro röle HC marş solenoidi
3 Mikro röle HC silecek
4 Mikro röle HC Çekme aküsünün şarj edilmesi
5 Mikro röle HC Benzin pompası
6 Mikro röle HC Park lambası
7 Mikro röle HC Yardımcı anahtar # 4
8 Mikro röle HC Yardımcı anahtar # 3
9 Mikro röle HC Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması
10 – Kullanılmamış
11 – Kullanılmamış
12 40A** Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması
13 30A** Marş solenoidi rölesi
14 40A** Marş rölesini çalıştırın
15 40A** Modifiye edilmiş araç ve soyulmuş şasi aküsü
16 50A** Yardımcı klima fanı
17 50A** Çekme akü şarjı, çekici filo gücü
18 30A** Elektrikli römork freni, Römork fren k10trolörü
19 30A** Yardımcı anahtar # 1
20 30A** Yardımcı anahtar # 2
21 – Kullanılmamış
22 – Kullanılmamış
23 G8VA rölesi Klima debriyajı
24 G8VA rölesi Korna rölesi (çıplak çerçeve)
25 Mikro röle HC Çalıştır / başlat
26 – Kullanılmamış
27 – Kullanılmamış
28 20A* Geri vites lambası
29 10 A* Klima debriyajı
30 10 A* Fren açma/kapama anahtarı
31 10 A* Küme pili (soyulmuş şasi)
32 50A** Fan motoru
33 40A** Kilitlenme önleyici fren sistemi pompası
34 20A** Çıplak şasi kornası
35 40A** Güç Aktarma Organı K10trol Modülü Rölesi
36 20A** K10tak anahtarı (çıplak çerçeve)
37 G8VA rölesi Çekme durdurma – sola dönüş sinyali
38 G8VA rölesi Çekme durdurma – sağa dönüş sinyali
39 G8VA rölesi Geri vites lambası
40 Röleler ISO Fan motoru
41 – Kullanılmamış
42 15A* Teşhis k10ektörü (çıplak çerçeve)
43 20A* Benzin pompası
44 10 A* Yardımcı anahtar # 3
45 15A* Yardımcı anahtar # 4
46 10 A* Güç aktarma sistemi k10trol modülü, aktif gücü, teneke kutu havalandırmasını, güç aktarma sistemi k10trol modülü röle bobinini korur
47 40A** Kilitlenmez Fren Sistemi Bobini
48 20A** Çekme durdurma / gösterge ışığı
49 30A** Silecek motoru
50 – Kullanılmamış
51 20A** Kesitte kesmek
52 10 A* Soyulmuş şasi ve modifiye araç çalıştırma / çalıştırma röle bobini
53 10 A* Kilitlenme önleyici fren sistemi çalışması / başlatma
54 10 A* Yakıt pompası röle bobini
55 – Kullanılmamış
56 – Kullanılmamış
57 20A* Park lambası
58 15A* Çekme geri vites lambası
59 – Kullanılmamış
60 – Entegre tek tuşla başlatma (diyot)
61 – Kullanılmamış
62 Mikro röle HC Yardımcı anahtar # 2
63 30A** Çekme aküsünün şarj edilmesi
64 – Kullanılmamış
65 20A** Güç noktası 2 (torpido gözü)
66 20A** Güç noktası 3 (coupe B+)
67 20A** Güç çıkışı 1 (gösterge tablosu)
68 50A** Modifiye araç
69 – Kullanılmamış
70 30A** çıplak çerçeve
71 – Kullanılmamış
72 20A** Çakmak / Elektrik prizi
73 – Kullanılmamış
74 30A** Elektrikli koltuk
75 20A* Araç gücü 1, güç aktarma sistemi k10trol modülü gücü
76 20A* Araç gücü 2, güç aktarma sistemi k10trol modülü – emisy10la ilgili aktarma organları bileşenleri
77 10 A* Araç gücü 3, aktarma organları k10trol modülü – genel aktarma organları bileşenleri
78 15A* Araç gücü 4, yakıt pompası röle bobini
79 10 A* Araç gücü 5, Şanzıman
80 10 A* Kümeyi çalıştırma / başlatma (soyulmuş kasa)
81 – Kullanılmamış
82 – Kullanılmamış
83 – Yakıt pompası (diyot)
84 – Kullanılmamış
85 Mikro röle HC Yardımcı anahtar # 1
* Mini sigortalar
** A1S sigortalar



2016

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford E-150, E-250, E-350, E-450 (2016)

Yolcu bölmesindeki sigorta yerleşimi (2016)

Numara. amper Korumalı bileşenler
1 30A İnvertör B +.
2 15A Kullanılmamış (yedek).
3 15A Kullanılmamış (yedek).
4 30A Kullanılmamış (yedek).
5 10 A Yolcu bölmesi sigorta paneli. Fren-shift kilitleme.
6 20A Yön gösterge ışıkları. Tehlike ışıkları. Işıkları durdurun.
7 10 A Sol far kısa huzmeli far.
8 10 A Sağ far kısa huzmeli far.
9 15A Nezaket lambaları.
10 15A Aydınlatmayı değiştir.
11 10 A Kullanılmamış (yedek).
12 7,5 A Kullanılmamış (yedek).
13 5A Aynalar.
14 10 A SENKRONİZASYON. Küresel konumlandırma sistemi modülü.
15 10 A Kullanılmamış (yedek).
16 15A Kullanılmamış (yedek).
17 20A Kapı kilitleri.
18 20A Kullanılmamış (yedek).
19 25A Kullanılmamış (yedek).
20 15A Teşhis k10ektörü (soyulmuş kasa hariç).
21 15A Kullanılmamış (yedek).
22 15A Park lambaları. Plaka lambaları.
23 15A Farlar uzun far.
24 20A Korna (soyulmuş şasi hariç).
25 10 A İsteğe göre aydınlatma.
26 10 A Küme (soyulmuş kasa hariç).
27 20A K10tak anahtarı güç kaynağı.
28 5A Sesi kapat (başlat).
29 5A Küme (soyulmuş kasa hariç).
30 5A Kullanılmamış (yedek).
31 10 A Kullanılmamış (yedek).
32 10 A Kısıtlama modülü.
33 10 A Römork fren k10trolörü.
34 5A Kullanılmamış (yedek).
35 10 A Devre dışı bırakma / başlatma.
36 5A Pasif hırsızlık önleme sisteminin radyo frekansı modülü.
37 10 A İklim k10trolü. Soyulmuş şasi n ° 1’in çalıştırılması / başlatılması.
38 20A Kullanılmamış (yedek).
39 20A Radyo.
40 20A Kullanılmamış (yedek).
41 15A Radyo. Aydınlatmayı değiştir. Otomatik kararan dikiz aynası. Çevirici.
42 10 A Yardımcı şalter.
43 10 A Çıplak şasi gösterge paneli k10ektörü no.
44 10 A Çekme akü şarj rölesi.
45 5A Ön cam silecekleri. Çıplak şasi motor k10ektörü 3.
46 7.5A Yolcu hava yastığı devre dışı bırakma göstergesi.
47 30A Windows Aksesuar Gecikme Kesici.
48 – Gecikmeli aksesuar rölesi.
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford E-150, E-250, E-350, E-450 (2016)



Elektrik dağıtım kutusundaki sigorta yerleşimi (2016)

Numara. amper Korumalı bileşenler
1 – Güç aktarma sistemi k10trol modülü rölesi.
2 – Marş solenoid rölesi.
3 – Silecek rölesi.
4 – Çekme aküsünün şarj edilmesi.
5 – Yakıt pompası rölesi.
6 – Park lambası rölesini çekin.
7 – Yardımcı anahtar no.4 için röle.
8 – Yardımcı anahtar rölesi # 3.
9 – Modifiye araç çalıştırma / çalıştırma rölesi ve soyulmuş şasi.
10 – Kullanılmamış.
11 – Kullanılmamış.
12 40A** Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması.
13 30A** Marş solenoid rölesi.
14 40A** Röleyi başlat / başlat.
15 40A** Modifiye edilmiş araç ve soyulmuş şasi aküsü.
16 50A** Yardımcı klima fanı.
17 50A** Çekme aküsünün şarj edilmesi. Çekici filosunun temini.
18 30A** Elektrikli römork freni. Römork fren k10trolörü.
19 30A** Yardımcı anahtar # 1.
20 30A** Yardımcı anahtar # 2.
21 – Kullanılmamış.
22 – Kullanılmamış.
23 – Klima debriyaj rölesi.
24 – Korna rölesi (çıplak çerçeve).
25 – Röleyi başlat / başlat.
26 – Kullanılmamış.
27 – Kullanılmamış.
28 20A* Geri vites lambası.
29 10 A* Klima debriyajı.
30 10 A* Fren açma/kapama anahtarı.
31 10 A* Küme pili (çıplak şasi).
32 50A** Fan motoru.
33 40A** Kilitlenme önleyici fren sistemi pompası.
34 20A** Çıplak şasi kornası.
35 40A** Güç aktarma sistemi k10trol modülü rölesi.
36 20A** K10tak anahtarı (çıplak çerçeve).
37 – Fren lambası rölesi ve sol taraf çekme göstergesi.
38 – Römork bağlantısı için fren lambası ve sağa dönüş gösterge rölesi.
39 – Geri vites lambası rölesi.
40 – Üfleyici motor rölesi.
41 – Kullanılmamış.
42 15A* Teşhis k10ektörü (çıplak çerçeve).
43 20A* Benzin pompası.
44 10 A* Yardımcı anahtar # 3.
45 15A* Yardımcı anahtar # 4.
46 10 A* Güç aktarma sistemi k10trol modülü, belleğin gücünü canlı tutar. Kartuş havalandırma k10trol valfi. Güç aktarma sistemi k10trol modülü röle bobini.
47 40A** Kilitlenme önleyici fren sistemi röle bobini.
48 20A** Çekici stop lambası ve sinyal lambası.
49 30 Bir** Silecek motoru.
50 – Kullanılmamış.
51 20A** kesitsel.
52 10 A* Modifiye edilmiş araç çalıştırma / çalıştırma röle bobini ve soyulmuş şasi.
53 10 A* Kilitlenme önleyici fren sistemi çalışması / başlatma.
54 10 A* Yakıt pompası röle bobini.
55 – Kullanılmamış.
56 – Kullanılmamış.
57 20A* Park lambasını çekin.
58 15A* Geri vites lambasının çekilmesi.
59 – Kullanılmamış.
60 – Tek tuşla entegre marş diyotu.
61 – Kullanılmamış.
62 – Yardımcı anahtar rölesi # 2.
63 30A** Çekme aküsünün şarj edilmesi.
64 – Kullanılmamış.
65 20A** Güç noktası 2 (torpido gözü).
66 20A** Güç noktası 3 (kupa B+).
67 20A** Soket 1 (gösterge tablosu).
68 50A** Modifiye edilmiş araç.
69 – Kullanılmamış.
70 30A** Çıplak çerçeve.
71 – Kullanılmamış.
72 20A** Çakmak / priz.
73 – Kullanılmamış.
74 30A** Elektrikli koltuk.
75 20A* Araç Gücü 1. Güç aktarma sistemi k10trol modülüne giden güç.
76 20A* Araç Gücü 2. Güç aktarma sistemi k10trol modülünün emisy10larla ilgili bileşenleri.
77 10 A* Araç gücü 3. Güç aktarma sistemi k10trol modülünün genel bileşenleri.
78 15A* Araç gücü 4. Motor ateşleme bobini röle bobini.
79 10 A ** Araç gücü 5. Şanzıman.
80 10 A* Kümeyi çalıştırma / başlatma (soyulmuş kasa).
81 – Kullanılmamış.
82 – Kullanılmamış.
83 – Yakıt pompası diyotu.
84 – Kullanılmamış.
85 – Yardımcı anahtar no.1 için röle.
* Mini sigortalar.
** A1S sigortaları.



2017

Yolcu bölmesi

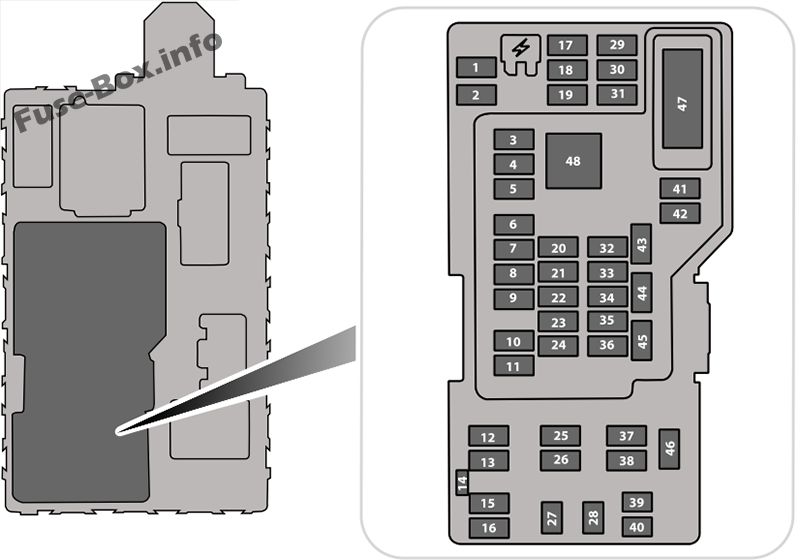

Pano sigorta kutusu şeması: Ford E-150, E-250, E-350, E-450 (2017)

Yolcu bölmesindeki sigorta yerleşimi (2017)

Numara. amper Korumalı bileşenler
1 30A İnvertör B +.
2 15A Kullanılmamış (yedek).
3 15A Kullanılmamış (yedek).
4 30A Kullanılmamış (yedek).
5 10 A Yolcu bölmesi sigorta paneli. Fren-shift kilitleme.
6 20A Yön gösterge ışıkları. Tehlike ışıkları. Işıkları durdurun.
7 10 A Sol far kısa huzmeli far.
8 10 A Sağ far kısa huzmeli far.
9 15A Nezaket lambaları.
10 15A Aydınlatmayı değiştir.
11 10 A Kullanılmamış (yedek).
12 7,5 A Kullanılmamış (yedek).
13 5A Aynalar.
14 10 A SENKRONİZASYON. Küresel konumlandırma sistemi modülü.
15 10 A Kullanılmamış (yedek).
16 15A Kullanılmamış (yedek).
17 20A Kapı kilitleri.
18 20A Kullanılmamış (yedek).
19 25A Kullanılmamış (yedek).
20 15A Teşhis k10ektörü (soyulmuş kasa hariç).
21 15A Kullanılmamış (yedek).
22 15A Park lambaları. Plaka lambaları.
23 15A Farlar uzun far.
24 20A Korna (soyulmuş şasi hariç).
25 10 A İsteğe göre aydınlatma.
26 10 A Küme (soyulmuş kasa hariç).
27 20A K10tak anahtarı güç kaynağı.
28 5A Sesi kapat (başlat).
29 5A Küme (soyulmuş kasa hariç).
30 5A Kullanılmamış (yedek).
31 10 A Kullanılmamış (yedek).
32 10 A Kısıtlama modülü.
33 10 A Römork fren k10trolörü.
34 5A Kullanılmamış (yedek).
35 10 A Devre dışı bırakma / başlatma.
36 5A Pasif hırsızlık önleme sisteminin radyo frekansı modülü.
37 10 A İklim k10trolü. Soyulmuş şasi n ° 1’in çalıştırılması / başlatılması.
38 20A Kullanılmamış (yedek).
39 20A Radyo.
40 20A Kullanılmamış (yedek).
41 15A Radyo. Aydınlatmayı değiştir. Otomatik kararan dikiz aynası. Çevirici.
42 10 A Yardımcı şalter.
43 10 A Çıplak şasi gösterge paneli k10ektörü no.
44 10 A Çekme akü şarj rölesi.
45 5A Ön cam silecekleri. Çıplak şasi motor k10ektörü 3.
46 7.5A Yolcu hava yastığı devre dışı bırakma göstergesi.
47 30A Windows Aksesuar Gecikme Kesici.
48 – Gecikmeli aksesuar rölesi.
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford E-150, E-250, E-350, E-450 (2017)



Elektrik dağıtım kutusundaki sigorta yerleşimi (2017)

Numara. amper Korumalı bileşenler
1 – Güç aktarma sistemi k10trol modülü rölesi.
2 – Marş solenoid rölesi.
3 – Silecek rölesi.
4 – Çekme aküsünün şarj edilmesi.
5 – Yakıt pompası rölesi.
6 – Park lambası rölesini çekin.
7 – Yardımcı anahtar no.4 için röle.
8 – Yardımcı anahtar rölesi # 3.
9 – Modifiye araç çalıştırma / çalıştırma rölesi ve soyulmuş şasi.
10 – Soğutma fanı rölesi (6.2L motor).
11 50A*** Soğutma fanı (6.2L motor).
12 40A** Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması.
13 30A** Marş solenoid rölesi.
14 40A** Röleyi başlat / başlat.
15 40A** Modifiye edilmiş araç ve soyulmuş şasi aküsü.
16 50A** Yardımcı klima fanı.
17 50A** Çekme aküsünün şarj edilmesi. Çekici filosunun temini.
18 30A** Elektrikli römork freni. Römork fren k10trolörü.
19 30A** Yardımcı anahtar # 1.
20 30A** Yardımcı anahtar # 2.
21 – Kullanılmamış.
22 – Kullanılmamış.
23 – Klima debriyaj rölesi.
24 – Korna rölesi (çıplak çerçeve).
25 – Röleyi başlat / başlat.
26 10* Alternatör pil algılama (6.2L motor).
27 – Kullanılmamış.
28 20A* Geri vites lambası.
29 10 A* Klima debriyajı.
30 10 A* Fren açma/kapama anahtarı.
31 10 A* Küme pili (çıplak şasi).
32 50A** Fan motoru.
33 40A** Kilitlenme önleyici fren sistemi pompası.
34 20A** Çıplak şasi kornası.
35 40A** Güç aktarma sistemi k10trol modülü rölesi.
36 20A** K10tak anahtarı (çıplak çerçeve).
37 – Fren lambası rölesi ve sol taraf çekme göstergesi.
38 – Römork bağlantısı için fren lambası ve sağa dönüş gösterge rölesi.
39 – Geri vites lambası rölesi.
40 – Üfleyici motor rölesi.
41 – Kullanılmamış.
42 15A* Teşhis k10ektörü (çıplak çerçeve).
43 20A* Benzin pompası.
44 10 A* Yardımcı anahtar # 3.
45 15A* Yardımcı anahtar # 4.
46 10 A* Güç aktarma sistemi k10trol modülü, belleğin gücünü canlı tutar. Kartuş havalandırma k10trol valfi. Güç aktarma sistemi k10trol modülü röle bobini.
47 40A** Kilitlenme önleyici fren sistemi röle bobini.
48 20A** Çekici stop lambası ve sinyal lambası.
49 30 Bir** Silecek motoru.
50 – Kullanılmamış.
51 20A** kesitsel.
52 10 A* Modifiye edilmiş araç çalıştırma / çalıştırma röle bobini ve soyulmuş şasi.
53 10 A* Kilitlenme önleyici fren sistemi çalışması / başlatma.
54 10 A* Yakıt pompası röle bobini.
55 – Kullanılmamış.
56 – Kullanılmamış.
57 20A* Park lambasını çekin.
58 15A* Geri vites lambasının çekilmesi.
59 – Kullanılmamış.
60 – Tek tuşla entegre marş diyotu.
61 – Kullanılmamış.
62 – Yardımcı anahtar rölesi # 2.
63 30A** Çekme aküsünün şarj edilmesi.
64 – Kullanılmamış.
65 20A** Güç noktası 2 (torpido gözü).
66 20A** Güç noktası 3 (kupa B+).
67 20A** Soket 1 (gösterge tablosu).
68 50A** Modifiye edilmiş araç.
69 – Kullanılmamış.
70 30A** Çıplak çerçeve.
71 – Kullanılmamış.
72 20A** Çakmak / priz.
73 – Kullanılmamış.
74 30A** Elektrikli koltuk.
75 20A* Araç Gücü 1. Güç aktarma sistemi k10trol modülüne giden güç.
76 20A* Araç Gücü 2. Güç aktarma sistemi k10trol modülünün emisy10larla ilgili bileşenleri.
77 10 A* Araç gücü 3. Güç aktarma sistemi k10trol modülünün genel bileşenleri.
78 15A* Araç gücü 4. Motor ateşleme bobini röle bobini.
79 10 A* Araç gücü 5. Şanzıman.
80 10 A* Kümeyi çalıştırma / başlatma (soyulmuş kasa).
81 – Kullanılmamış.
82 – Kullanılmamış.
83 – Yakıt pompası diyotu.
84 – Kullanılmamış.
85 – Yardımcı anahtar no.1 için röle.
* Mini sigortalar.
** A1S sigortaları.
*** Kartuş sigortaları.



2018, 2019

Yolcu bölmesi

Pano sigorta kutusu şeması: Ford E-150, E-250, E-350, E-450 (2018)

Yolcu bölmesindeki sigorta yerleşimi (2018, 2019)

Numara. amper Korumalı bileşenler
1 30A İnvertör B +.
2 15A Kullanılmamış (yedek).
3 15A Kullanılmamış (yedek).
4 30A Kullanılmamış (yedek).
5 10 A Yolcu bölmesi sigorta paneli. Fren-shift kilitleme.
6 20A Yön gösterge ışıkları. Tehlike ışıkları. Işıkları durdurun.
7 10 A Sol far kısa huzmeli far.
8 10 A Sağ far kısa huzmeli far.
9 15A Nezaket lambaları.
10 15A Aydınlatmayı değiştir.
11 10 A Kullanılmamış (yedek).
12 7.5A Kullanılmamış (yedek).
13 5A Aynalar.
14 10 A SYNC Global K10umlandırma Sistemi Modülü.
15 10 A Kullanılmamış (yedek).
16 15A Kullanılmamış (yedek).
17 20A Kapı kilitleri.
18 20A Kullanılmamış (yedek).
19 25A Kullanılmamış (yedek).
20 15A Teşhis k10ektörü (soyulmuş kasa hariç).
21 15A Kullanılmamış (yedek).
22 15A Park lambaları. Plaka lambaları.
23 15A Farlar uzun far.
24 20A Korna (soyulmuş şasi hariç).
25 10 A İsteğe göre aydınlatma.
26 10 A Küme (soyulmuş kasa hariç).
27 20A K10tak anahtarı güç kaynağı.
28 5A Sesi kapat (başlat).
29 5A Küme (soyulmuş kasa hariç).
30 5A Kullanılmamış (yedek).
31 10 A Kullanılmamış (yedek).
32 10 A Kısıtlama modülü.
33 10 A Römork fren k10trolörü.
34 5A Kullanılmamış (yedek).
35 10 A Devre dışı bırakma / başlatma.
36 5A Pasif hırsızlık önleme sisteminin radyo frekansı modülü.
37 10 A İklim k10trolü. Soyulmuş şasi n ° 1’in çalıştırılması / başlatılması.
38 20A Kullanılmamış (yedek).
39 20A Radyo.
40 20A Kullanılmamış (yedek).
41 15A Radyo. Aydınlatmayı değiştir. Otomatik kararan dikiz aynası. Çevirici.
42 10 A Yardımcı şalter.
43 10 A Çıplak şasi gösterge paneli k10ektörü no.
44 10 A Çekme akü şarj rölesi.
45 5A Ön cam silecekleri. Çıplak şasi motor k10ektörü 3.
46 7,5 A Yolcu hava yastığı devre dışı bırakma göstergesi.
47 30A Windows Aksesuar Gecikme Kesici.
48 – Gecikmeli aksesuar rölesi.
Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Ford E-150, E-250, E-350, E-450 (2018)



Elektrik dağıtım kutusundaki sigorta yerleşimi (2018, 2019)

Numara. amper Korumalı bileşenler
1 – Güç aktarma sistemi k10trol modülü rölesi.
2 – Marş solenoid rölesi.
3 – Silecek rölesi.
4 – Çekme akü şarj rölesi.
5 – Yakıt pompası rölesi.
6 – Park lambası rölesini çekin.
7 – Yardımcı anahtar no.4 için röle.
8 – Yardımcı anahtar rölesi # 3.
9 – Modifiye araç çalıştırma / çalıştırma rölesi ve soyulmuş şasi.
10 – Soğutma fanı rölesi (6.2L motor).
11 50A Soğutma fanı (6.2L motor).
12 40A Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması.
13 30A Marş solenoid rölesi.
14 40A Röleyi başlat / başlat.
15 40A Modifiye edilmiş araç ve soyulmuş şasi aküsü.
16 50A Yardımcı klima fanı.
17 50A Çekme aküsünün şarj edilmesi. Çekici filosunun temini.
18 30A Elektrikli römork freni. Römork fren k10trolörü.
19 30A Yardımcı anahtar # 1.
20 30A Yardımcı anahtar # 2.
21 20A Yakıt pompası (6.2L).
22 – Kullanılmamış.
23 – Klima debriyaj rölesi.
24 – Korna rölesi (çıplak çerçeve).
25 – Röleyi başlat / başlat.
26 – Kullanılmamış.
27 – Kullanılmamış.
28 20A Geri vites lambası.
29 10 A Klima debriyajı.
30 10 A Fren açma/kapama anahtarı.
31 10 A Küme pili (çıplak şasi).
32 50A Fan motoru.
33 40A Kilitlenme önleyici fren sistemi pompası.
34 20A Çıplak şasi kornası.
35 40A Güç aktarma sistemi k10trol modülü rölesi.
36 20A K10tak anahtarı (çıplak çerçeve).
37 – Fren lambası rölesi ve sol taraf çekme göstergesi.
38 – Römork bağlantısı için fren lambası ve sağa dönüş gösterge rölesi.
39 – Geri vites lambası rölesi.
40 – Üfleyici motor rölesi.
41 – Kullanılmamış.
42 15 1 Teşhis k10ektörü (çıplak çerçeve).
43 20A Yakıt pompası (6.8L).
44 10 A Yardımcı anahtar # 3.
45 15 1 Yardımcı anahtar # 4.
46 10 A Güç aktarma sistemi k10trol modülü, belleğin gücünü canlı tutar. Kartuş havalandırma k10trol valfi. Güç aktarma sistemi k10trol modülü röle bobini.
47 40A Kilitlenme önleyici fren sistemi röle bobini.
48 20A Çekici stop lambası ve sinyal lambası.
49 30A Silecek motoru.
50 – Kullanılmamış.
51 20A kesitsel.
52 10 A Modifiye edilmiş araç çalıştırma / çalıştırma röle bobini ve soyulmuş şasi.
53 10 A Kilitlenme önleyici fren sistemi çalışması / başlatma.
54 10 A Yakıt pompası röle bobini.
55 – Kullanılmamış.
56 – Kullanılmamış.
57 20A Park lambasını çekin.
58 15A Geri vites lambasının çekilmesi.
59 – Kullanılmamış.
60 – Kullanılmamış.
61 – Kullanılmamış.
62 – Yardımcı anahtar rölesi # 2.
63 30A Çekme aküsünün şarj edilmesi.
64 – Kullanılmamış.
65 20A Güç noktası 2 (torpido gözü).
66 20A Güç noktası 3 (kupa B+).
67 20A Soket 1 (gösterge tablosu).
68 50 A Modifiye edilmiş araç.
69 – Kullanılmamış.
70 30A Çıplak çerçeve.
71 – Kullanılmamış.
72 20A Çakmak / priz.
73 – Kullanılmamış.
74 30A Elektrikli koltuk.
75 20A Araç Gücü 1. Güç aktarma sistemi k10trol modülüne giden güç.
76 20A Araç Gücü 2. Güç aktarma sistemi k10trol modülünün emisy10larla ilgili bileşenleri.
77 10 A Araç gücü 3. Güç aktarma sistemi k10trol modülünün genel bileşenleri.
78 15 1 Araç gücü 4. Motor ateşleme bobini röle bobini.
79 10 A Araç gücü 5. Şanzıman.
80 10 A Kümeyi çalıştırma / başlatma (soyulmuş kasa).
81 – Kullanılmamış.
82 – Kullanılmamış.
83 – Yakıt pompası diyotu.
84 – Kullanılmamış.
85 – Yardımcı anahtar no.1 için röle.
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
