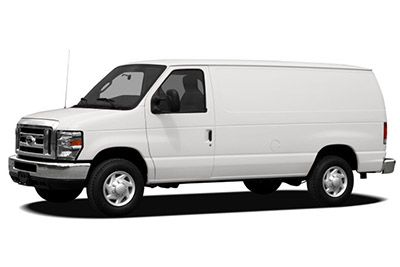

Bu yazıda 2009’dan 2012’ye kadar üretilen dördüncü nesil Ford E-Serisi’ni (üçüncü güncelleme) ele alıyoruz. Burada
Ford E-Serisi 2009-2012 Sigorta Düzeni
Sigorta kutusu konumu

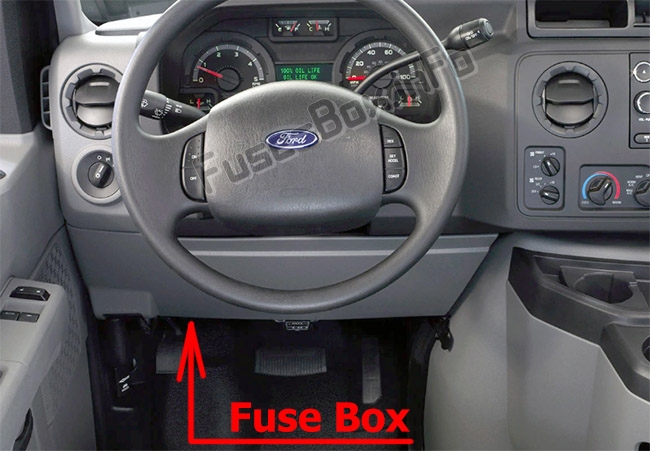

Yolcu bölmesi
Sigorta paneli, fren pedalının solunda bulunur ve sol alt kaporta paneline m10te edilir.

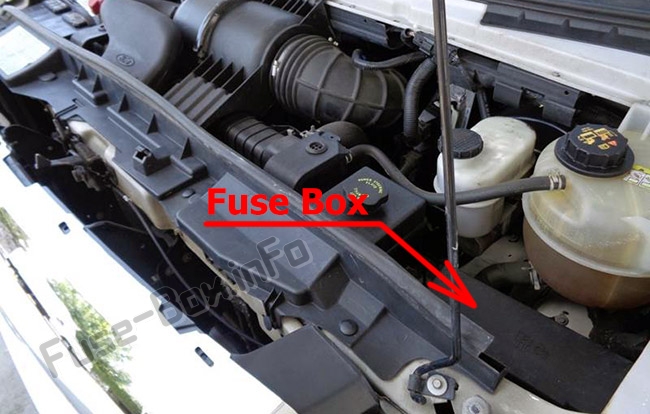

Makine bölümü
Elektrik dağıtım kutusu motor bölmesinde bulunur.
Sigorta kutusu şemaları
2009
Yolcu bölmesi

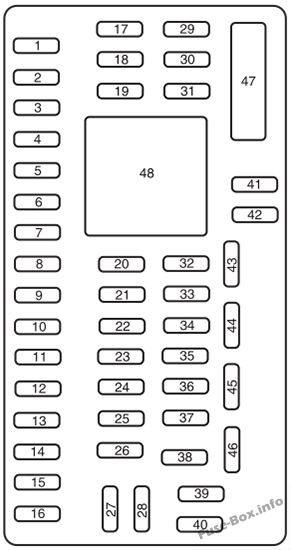

Yolcu bölmesindeki sigorta yerleşimi (2009)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | Kullanılmamış (yedek) |
| 5 | 10 A | SPDJB / Fren kolu kilidi |
| 6 | 20A | Yanıp sönme, Tehlike ışıkları, Stop lambaları |
| 7 | 10 A | Sol kısa far |
| 8 | 10 A | Sağ kısa huzme |
| 9 | 15A | Nezaket lambaları |
| 10 | 15A | Işık anahtarı |
| 11 | 10 A | Kullanılmamış (yedek) |
| 12 | 7.5A | Kullanılmamış (yedek) |
| 13 | 5A | aynalar |
| 14 | 10 A | Kullanılmamış (yedek) |
| 15 | 10 A | Kullanılmamış (yedek) |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kapı kilitleri |
| 18 | 20A | Kullanılmamış (yedek) |
| 19 | 25A | Kullanılmamış (yedek) |
| 20 | 15A | Teşhis k10ektörü (soyulmuş kasa hariç) |
| 21 | 15A | Kullanılmamış (yedek) |
| 22 | 15A | Park lambaları, plaka lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna (soyulmuş şasi hariç) |
| 25 | 10 A | Talep üzerine aydınlatma |
| 26 | 10 A | Küme (soyulmuş kasa hariç) |
| 27 | 20A | K10tak anahtarı gücü |
| 28 | 5A | Sesi kapat (başlat) |
| 29 | 5A | Küme (soyulmuş kasa hariç) |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Modül de çekişme |
| 33 | 10 A | Römork fren k10trolörü |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Geri geri park yardımı, Arka video kamera, Kesitte kes / başlat |
| 36 | 5A | Modül RF PATS |
| 37 | 10 A | Klima, soyulmuş şasi IP # 1 çalıştırma / başlatma |
| 38 | 20A | Kullanılmamış (yedek) |
| 39 | 20A | Radyo, Navigasy10 |
| 40 | 20A | amplifikatör |
| 41 | 15A | Radyo, Işık anahtarı, Geri görüş kamerası aynası |
| 42 | 10 A | Düzen anahtarı |
| 43 | 10 A | Tepe k10solu, IP1 soyulmuş kasa |
| 44 | 10 A | Yardımcı Akü Rölesi / Çekici Akü Şarj Rölesi |
| 45 | 5A | Ön cam silecekleri, çıplak çerçeve Motor k10ektörü 3 |
| 46 | 7.5A | ÇELTİK |
| 47 | 30A devre kesici | Windows Aksesuar Gecikmesi |
| 48 | Röle | Gecikmeli aksesuar |
Makine bölümü

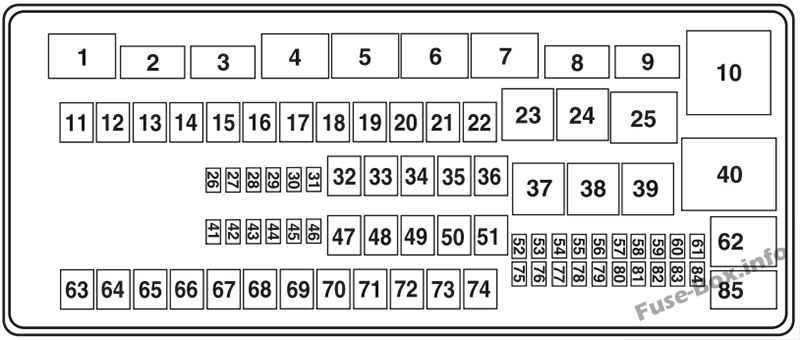

Güç dağıtım kutusundaki sigorta tahsisi (2009)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | Mikro röle HC | Güç Aktarma Organı K10trol Modülü (PCM) |
| 2 | Mikro röle HC | marş solenoidi |
| 3 | Mikro röle HC | silecek |
| 4 | Mikro röle HC | Çekme aküsünün şarj edilmesi |
| 5 | Mikro röle HC | Benzin pompası |
| 6 | Mikro röle HC | Park lambası |
| 7 | Mikro röle HC | Geliştirici # 4 |
| 8 | Mikro röle HC | Geliştirici # 3 |
| 9 | Mikro röle HC | Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması |
| 10 | HC ISO | IDM rölesi (yalnızca dizel motor) |
| 11 | – | Kullanılmamış |
| 12 | 40A** | Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması |
| 13 | 30A** | Marş solenoidi rölesi |
| 14 | 40A** | Marş rölesini çalıştırın |
| 15 | 40A** | Modifiye edilmiş araç ve soyulmuş şasi aküsü |
| 16 | 50A** | Yardımcı klima fanı |
| 17 | 50A** | Yardımcı akü gücü, yedekte akü şarjı, yedekte filo gücü |
| 18 | 30A** | Elektrikli römork freni, Römork fren k10trolörü |
| 19 | 30A** | Geliştirici # 1 |
| 20 | 30A** | Geliştirici # 2 |
| 21 | 50A** | IDM rölesi (yalnızca dizel motor) |
| 22 | – | Kullanılmamış |
| 23 | G8VA rölesi | klima debriyajı |
| 24 | G8VA rölesi | Korna rölesi (çıplak çerçeve) |
| 25 | Mikro röle HC | Çalıştır / başlat |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | 20A* | Geri vites lambası |
| 29 | 10 A* | klima debriyajı |
| 30 | 10 A* | BOO anahtarı |
| 31 | 10 A* | Küme pili (yalnızca soyulmuş şasi), IDM bobini (yalnızca dizel motor) |
| 32 | 50A** | Fan motoru |
| 33 | 40A** | ABS pompaları |
| 34 | 20A** | Çıplak şasi kornası |
| 35 | 40A** | PCM rölesi |
| 36 | 20A** | K10tak anahtarı (Yalnızca çıplak çerçeve) |
| 37 | G8VA rölesi | Çekme durdurma / sola dönüş sinyali |
| 38 | G8VA rölesi | Çekme durdurma / sağa dönüş sinyali |
| 39 | G8VA rölesi | Geri vites lambası |
| 40 | Röleler ISO | Fan motoru |
| 41 | 10 A* | Şarj etme (yalnızca dizel motor) |
| 42 | 15A* | Teşhis k10ektörü (çıplak çerçeve) |
| 43 | 20A* | Benzin pompası |
| 44 | 10 A* | UpFitter #3 |
| 45 | 15A* | UpFitter #4 |
| 46 | 10 A* | PCM, güç kaynağını canlı tutar, kartuş havalandırması, PCM röle bobini |
| 47 | 40A** | ABS coH’si |
| 48 | 20A** | Çekme durdurma / gösterge ışığı |
| 49 | 30A** | Silecek motoru |
| 50 | – | Kullanılmamış |
| 51 | 20A** | Kesitte kesmek |
| 52 | 10 A* | Soyulmuş şasi ve modifiye araç çalıştırma / çalıştırma röle bobini |
| 53 | 10 A* | ABS çalıştırma/başlatma beslemesi |
| 54 | 10 A* | Yakıt pompası röle bobini (yalnızca benzinli motor) |
| 55 | 10 A* | ECM (yalnızca dizel motor) |
| 56 | 20A* | DFCM (yalnızca dizel motor) |
| 57 | 20A* | Park lambası |
| 58 | 15A* | Çekme geri vites lambası |
| 59 | – | Kullanılmamış |
| 60 | – | Entegre tek tuşla başlatma (OTIS) (diyot) |
| 61 | – | Yardımcı pil (diyot) |
| 62 | Mikro röle HC | UpFitter #2 |
| 63 | 30A** | Çekme aküsünün şarj edilmesi |
| 64 | – | Kullanılmamış |
| 65 | 20A** | Güç noktası 2 (torpido gözü) |
| 66 | 20A** | Güç noktası 3 (sol B direği) |
| 67 | 20A** | Güç çıkışı 1 (gösterge tablosu) |
| 68 | 50A** | Modifiye araç |
| 69 | – | Kullanılmamış |
| 70 | 30A** | çıplak çerçeve |
| 71 | – | Kullanılmamış |
| 72 | 20A** | çakmak |
| 73 | – | Kullanılmamış |
| 74 | 30A** | Elektrikli koltuk |
| 75 | 20A* | VPWR 1, PCM güç kaynağı |
| 76 | 20A* | VPWR 2, PCM mil |
| 77 | 10 A* | VPWR 3, PCM mil değil |
| 78 | 15A* | VPWR 4 (yalnızca benzinli motor), Ateşleme bobini (yalnızca dizel motor), Yakıt pompası röle bobini |
| 79 | 10 A* | VPWR 5, Şanzıman |
| 80 | 10 A* | Kümeyi çalıştırma / başlatma (yalnızca soyulmuş kasa) |
| 81 | 15A* | IDM mantığı (yalnızca dizel motor) |
| 82 | – | Kullanılmamış |
| 83 | – | Yakıt pompası (diyot) |
| 84 | – | Kullanılmamış |
| 85 | Mikro röle HC | UpFitter #1 |
| * Mini sigortalar ** A1S sigortalar |
2010
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | Kullanılmamış (yedek) |
| 5 | 10 A | Yolcu bölmesi sigorta paneli (SPDJB) / Fren kolu kilitleme |
| 6 | 20A | Yanıp sönme, Tehlike ışıkları, Stop lambaları |
| 7 | 10 A | Sol kısa far |
| 8 | 10 A | Sağ kısa huzme |
| 9 | 15A | Nezaket lambaları |
| 10 | 15A | Işık anahtarı |
| 11 | 10 A | Kullanılmamış (yedek) |
| 12 | 7.5A | Kullanılmamış (yedek) |
| 13 | 5A | aynalar |
| 14 | 10 A | SYNC®, modül GPS |
| 15 | 10 A | radyo uydusu |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kapı kilitleri |
| 18 | 20A | Kullanılmamış (yedek) |
| 19 | 25A | Kullanılmamış (yedek) |
| 20 | 15A | Teşhis k10ektörü (soyulmuş kasa hariç) |
| 21 | 15A | Kullanılmamış (yedek) |
| 22 | 15A | Park lambaları, plaka lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna (soyulmuş şasi hariç) |
| 25 | 10 A | Talep üzerine aydınlatma |
| 26 | 10 A | Küme (soyulmuş kasa hariç) |
| 27 | 20A | K10tak anahtarı gücü |
| 28 | 5A | Sesi kapat (başlat) |
| 29 | 5A | Küme (soyulmuş kasa hariç) |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Modül de çekişme |
| 33 | 10 A | Römork fren k10trolörü |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Geri geri park yardımı, Arka video kamera, Kesitte kes / başlat |
| 36 | 5A | Pasif Hırsızlığa Karşı Sistem (PATS) RF Modülü |
| 37 | 10 A | Klima, soyulmuş şasi IP # 1 çalıştırma / başlatma |
| 38 | 20A | Kullanılmamış (yedek) |
| 39 | 20A | Radyo, Navigasy10 |
| 40 | 20A | amplifikatör |
| 41 | 15A | Radyo, Işık anahtarı, Geri görüş kamerası aynası, Otomatik kararan ayna |
| 42 | 10 A | Düzen anahtarı |
| 43 | 10 A | Çıplak kasa IP k10ektörü # 1 |
| 44 | 10 A | Yardımcı Akü Rölesi / Çekici Akü Şarj Rölesi |
| 45 | 5A | Ön cam silecekleri, çıplak çerçeve Motor k10ektörü 3 |
| 46 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi (PADI) |
| 47 | 30A devre kesici | Windows Aksesuar Gecikmesi |
| 48 | Röle | Gecikmeli aksesuar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2010)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | Mikro röle HC | Güç Aktarma Organı K10trol Modülü (PCM) |
| 2 | Mikro röle HC | marş solenoidi |
| 3 | Mikro röle HC | silecek |
| 4 | Mikro röle HC | Çekme aküsünün şarj edilmesi |
| 5 | Mikro röle HC | Benzin pompası |
| 6 | Mikro röle HC | Park lambası |
| 7 | Mikro röle HC | Geliştirici # 4 |
| 8 | Mikro röle HC | Geliştirici # 3 |
| 9 | Mikro röle HC | Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması |
| 10 | HC ISO | Yakıt Enjektörü K10trol Modülü (FICM) Rölesi (Yalnızca Dizel Motor) |
| 11 | – | Kullanılmamış |
| 12 | 40A** | Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması |
| 13 | 30A** | Marş solenoidi rölesi |
| 14 | 40A** | Marş rölesini çalıştırın |
| 15 | 40A** | Modifiye edilmiş araç aküsü ve soyulmuş şasi |
| 16 | 50A** | Yardımcı klima fanı |
| 17 | 50A** | Yardımcı akü gücü, yedekte akü şarjı, yedekte filo gücü |
| 18 | 30A** | Elektrikli römork freni, Römork fren k10trolörü |
| 19 | 30A** | Geliştirici # 1 |
| 20 | 30A** | Geliştirici # 2 |
| 21 | 50A** | FICM rölesi (yalnızca dizel motor) |
| 22 | – | Kullanılmamış |
| 23 | G8VA rölesi | klima debriyajı |
| 24 | G8VA rölesi | Korna rölesi (çıplak çerçeve) |
| 25 | Mikro röle HC | Çalıştır / başlat |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | 20A* | Geri vites lambası |
| 29 | 10 A* | klima debriyajı |
| 30 | 10 A* | Fren açma/kapama anahtarı (BOO) |
| 31 | 10 A* | Küme pili (yalnızca soyulmuş şasi), FICM bobini (yalnızca dizel motor) |
| 32 | 50A** | Fan motoru |
| 33 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 34 | 20A** | Çıplak şasi kornası |
| 35 | 40A** | PCM rölesi |
| 36 | 20A** | K10tak anahtarı (Yalnızca çıplak çerçeve) |
| 37 | G8VA rölesi | Çekme durdurma – sola dönüş sinyali |
| 38 | G8VA rölesi | Çekme durdurma – sağa dönüş sinyali |
| 39 | G8VA rölesi | Geri vites lambası |
| 40 | Röleler ISO | Fan motoru |
| 41 | 10 A* | Şarj etme (yalnızca dizel motor) |
| 42 | 15A* | Teşhis k10ektörü (çıplak çerçeve) |
| 43 | 20A* | Benzin pompası |
| 44 | 10 A* | Geliştirici # 3 |
| 45 | 15A* | Geliştirici # 4 |
| 46 | 10 A* | PCM, güç kaynağını canlı tutar, kartuş havalandırması, PCM röle bobini |
| 47 | 40A** | ABS bobinleri |
| 48 | 20A** | Çekme durdurma / gösterge ışığı |
| 49 | 30A** | Silecek motoru |
| 50 | – | Kullanılmamış |
| 51 | 20A** | Kesitte kesmek |
| 52 | 10 A* | Soyulmuş şasi ve modifiye araç çalıştırma / çalıştırma röle bobini |
| 53 | 10 A* | ABS çalıştırma/başlatma beslemesi |
| 54 | 10 A* | Yakıt pompası röle bobini (yalnızca benzinli motor) |
| 55 | 10 A* | PCM (yalnızca dizel motor) |
| 56 | 20A* | Dizel Yakıt Koşullandırma Modülü (DFCM) (yalnızca dizel motor) |
| 57 | 20A* | Park lambası |
| 58 | 15A* | Çekme geri vites lambası |
| 59 | – | Kullanılmamış |
| 60 | – | Entegre tek tuşla başlatma (OTIS) (diyot) |
| 61 | – | Yardımcı pil (diyot) |
| 62 | Mikro röle HC | Geliştirici # 2 |
| 63 | 30A** | Çekme aküsünün şarj edilmesi |
| 64 | – | Kullanılmamış |
| 65 | 20A** | Güç noktası 2 (torpido gözü) |
| 66 | 20A** | Güç noktası 3 (sol B direği) |
| 67 | 20A** | Güç çıkışı 1 (gösterge tablosu) |
| 68 | 50A** | Modifiye araç |
| 69 | – | Kullanılmamış |
| 70 | 30A** | çıplak çerçeve |
| 71 | – | Kullanılmamış |
| 72 | 20A** | çakmak |
| 73 | – | Kullanılmamış |
| 74 | 30A** | Elektrikli koltuk |
| 75 | 20A* | Araç gücü (VPWR) 1, PCM gücü |
| 76 | 20A* | VPWR 2, PCM – emisy10la ilgili aktarma organları bileşenleri |
| 77 | 10 A* | VPWR 3, PCM – genel güç aktarma organları bileşenleri |
| 78 | 15A* | VPWR 4 (yalnızca benzinli motor), Ateşleme bobini (yalnızca dizel motor), Yakıt pompası röle bobini |
| 79 | 10 A* | VPWR 5, Şanzıman |
| 80 | 10 A* | Kümeyi çalıştırma / başlatma (yalnızca soyulmuş kasa) |
| 81 | 15A* | FICM mantığı (yalnızca dizel motor) |
| 82 | – | Kullanılmamış |
| 83 | – | Yakıt pompası (diyot) |
| 84 | – | Kullanılmamış |
| 85 | Mikro röle HC | Geliştirici # 1 |
| * Mini sigortalar ** A1S sigortalar |
2011
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | Kullanılmamış (yedek) |
| 5 | 10 A | Yolcu bölmesi sigorta paneli (SPDJB) / Fren kolu kilitleme |
| 6 | 20A | Yanıp sönme, Tehlike ışıkları, Stop lambaları |
| 7 | 10 A | Sol kısa far |
| 8 | 10 A | Sağ kısa huzme |
| 9 | 15A | Nezaket lambaları |
| 10 | 15A | Işık anahtarı |
| 11 | 10 A | Kullanılmamış (yedek) |
| 12 | 7.5A | Kullanılmamış (yedek) |
| 13 | 5A | aynalar |
| 14 | 10 A | SYNC®, modül GPS |
| 15 | 10 A | radyo uydusu |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kapı kilitleri |
| 18 | 20A | Kullanılmamış (yedek) |
| 19 | 25A | Kullanılmamış (yedek) |
| 20 | 15A | Teşhis k10ektörü (soyulmuş kasa hariç) |
| 21 | 15A | Kullanılmamış (yedek) |
| 22 | 15A | Park lambaları, plaka lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna (soyulmuş şasi hariç) |
| 25 | 10 A | Talep üzerine aydınlatma |
| 26 | 10 A | Küme (soyulmuş kasa hariç) |
| 27 | 20A | K10tak anahtarı gücü |
| 28 | 5A | Sesi kapat (başlat) |
| 29 | 5A | Küme (soyulmuş kasa hariç) |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Modül de çekişme |
| 33 | 10 A | Römork fren k10trolörü |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Geri geri park yardımı, Arka video kamera, Kesitte kes / başlat |
| 36 | 5A | Pasif Hırsızlığa Karşı Sistem (PATS) RF Modülü |
| 37 | 10 A | Klima, soyulmuş şasi IP # 1 çalıştırma / başlatma |
| 38 | 20A | Kullanılmamış (yedek) |
| 39 | 20A | Radyo, Navigasy10 |
| 40 | 20A | amplifikatör |
| 41 | 15A | Radyo, Işık anahtarı, Geri görüş kamerası aynası, Otomatik kararan ayna |
| 42 | 10 A | Düzen anahtarı |
| 43 | 10 A | Çıplak kasa IP k10ektörü # 1 |
| 44 | 10 A | Yardımcı Akü Rölesi / Çekici Akü Şarj Rölesi |
| 45 | 5A | Ön cam silecekleri, çıplak çerçeve Motor k10ektörü 3 |
| 46 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi (PADI) |
| 47 | 30A devre kesici | Windows Aksesuar Gecikmesi |
| 48 | Röle | Gecikmeli aksesuar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2011)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | Mikro röle HC | Güç Aktarma Organı K10trol Modülü (PCM) |
| 2 | Mikro röle HC | marş solenoidi |
| 3 | Mikro röle HC | silecek |
| 4 | Mikro röle HC | Çekme aküsünün şarj edilmesi |
| 5 | Mikro röle HC | Benzin pompası |
| 6 | Mikro röle HC | Park lambası |
| 7 | Mikro röle HC | Geliştirici # 4 |
| 8 | Mikro röle HC | Geliştirici # 3 |
| 9 | Mikro röle HC | Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | 40A** | Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması |
| 13 | 30A** | Marş solenoidi rölesi |
| 14 | 40A** | Marş rölesini çalıştırın |
| 15 | 40A** | Modifiye edilmiş araç ve soyulmuş şasi aküsü |
| 16 | 50A** | Yardımcı klima fanı |
| 17 | 50A** | Yardımcı akü gücü, yedekte akü şarjı, yedekte filo gücü |
| 18 | 30A** | Elektrikli römork freni, Römork fren k10trolörü |
| 19 | 30A** | Geliştirici # 1 |
| 20 | 30A** | Geliştirici # 2 |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | G8VA rölesi | klima debriyajı |
| 24 | G8VA rölesi | Korna rölesi (çıplak çerçeve) |
| 25 | Mikro röle HC | Çalıştır / başlat |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | 20A* | Geri vites lambası |
| 29 | 10 A* | klima debriyajı |
| 30 | 10 A* | Fren açma/kapama anahtarı (BOO) |
| 31 | 10 A* | Küme pili (soyulmuş şasi) |
| 32 | 50A** | Fan motoru |
| 33 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 34 | 20A** | Çıplak şasi kornası |
| 35 | 40A** | PCM rölesi |
| 36 | 20A** | K10tak anahtarı (çıplak çerçeve) |
| 37 | G8VA rölesi | Çekme durdurma – sola dönüş sinyali |
| 38 | G8VA rölesi | Çekme durdurma – sağa dönüş sinyali |
| 39 | G8VA rölesi | Geri vites lambası |
| 40 | Röleler ISO | Fan motoru |
| 41 | – | Kullanılmamış |
| 42 | 15A* | Teşhis k10ektörü (çıplak çerçeve) |
| 43 | 20A* | Benzin pompası |
| 44 | 10 A* | UpFitter #3 |
| 45 | 15A* | UpFitter #4 |
| 46 | 10 A* | PCM, güç kaynağını canlı tutar, kartuş havalandırması, PCM röle bobini |
| 47 | 40A** | ABS bobinleri |
| 48 | 20A** | Çekme durdurma / gösterge ışığı |
| 49 | 30A** | Silecek motoru |
| 50 | – | Kullanılmamış |
| 51 | 20A** | Kesitte kesmek |
| 52 | 10 A* | Soyulmuş şasi ve modifiye araç çalıştırma / çalıştırma röle bobini |
| 53 | 10 A* | ABS çalıştırma/başlatma beslemesi |
| 54 | 10 A* | Yakıt pompası röle bobini |
| 55 | – | Kullanılmamış |
| 56 | – | Kullanılmamış |
| 57 | 20A* | Park lambası |
| 58 | 15A* | Çekme geri vites lambası |
| 59 | – | Kullanılmamış |
| 60 | – | Entegre tek tuşla başlatma (OTIS) (diyot) |
| 61 | – | Yardımcı pil (diyot) |
| 62 | Mikro röle HC | Geliştirici # 2 |
| 63 | 30A** | Çekme aküsünün şarj edilmesi |
| 64 | – | Kullanılmamış |
| 65 | 20A** | Güç noktası 2 (torpido gözü) |
| 66 | 20A** | Güç noktası 3 (sol B direği) |
| 67 | 20A** | Güç çıkışı 1 (gösterge tablosu) |
| 68 | 50A** | Modifiye araç |
| 69 | – | Kullanılmamış |
| 70 | 30A** | çıplak çerçeve |
| 71 | – | Kullanılmamış |
| 72 | 20A** | çakmak |
| 73 | – | Kullanılmamış |
| 74 | 30A** | Elektrikli koltuk |
| 75 | 20A* | Araç gücü (VPWR) 1, PCM gücü |
| 76 | 20A* | VPWR 2, PCM – emisy10la ilgili aktarma organları bileşenleri |
| 77 | 10 A* | VPWR 3, PCM – genel güç aktarma organları bileşenleri |
| 78 | 15A* | VPWR 4, Yakıt pompası röle bobini |
| 79 | 10 A* | VPWR 5, Şanzıman |
| 80 | 10 A* | Kümeyi çalıştırma / başlatma (soyulmuş kasa) |
| 81 | – | Kullanılmamış |
| 82 | – | Kullanılmamış |
| 83 | – | Yakıt pompası (diyot) |
| 84 | – | Kullanılmamış |
| 85 | Mikro röle HC | Geliştirici # 1 |
| * Mini sigortalar ** A1S sigortalar |
2012
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | 30A | Kullanılmamış (yedek) |
| 2 | 15A | Kullanılmamış (yedek) |
| 3 | 15A | Kullanılmamış (yedek) |
| 4 | 30A | Kullanılmamış (yedek) |
| 5 | 10 A | Yolcu bölmesi sigorta paneli (SPDJB) / Fren kolu kilitleme |
| 6 | 20A | Yanıp sönme, Tehlike ışıkları, Stop lambaları |
| 7 | 10 A | Sol kısa far |
| 8 | 10 A | Sağ kısa huzme |
| 9 | 15A | Nezaket lambaları |
| 10 | 15A | Işık anahtarı |
| 11 | 10 A | Kullanılmamış (yedek) |
| 12 | 7.5A | Kullanılmamış (yedek) |
| 13 | 5A | aynalar |
| 14 | 10 A | SYNC®, modül GPS |
| 15 | 10 A | Kullanılmamış (yedek) |
| 16 | 15A | Kullanılmamış (yedek) |
| 17 | 20A | Kapı kilitleri |
| 18 | 20A | Kullanılmamış (yedek) |
| 19 | 25A | Kullanılmamış (yedek) |
| 20 | 15A | Teşhis k10ektörü (soyulmuş kasa hariç) |
| 21 | 15A | Kullanılmamış (yedek) |
| 22 | 15A | Park lambaları, plaka lambaları |
| 23 | 15A | Kırmızı ışıklar |
| 24 | 20A | Korna (soyulmuş şasi hariç) |
| 25 | 10 A | Talep üzerine aydınlatma |
| 26 | 10 A | Küme (soyulmuş kasa hariç) |
| 27 | 20A | K10tak anahtarı gücü |
| 28 | 5A | Sesi kapat (başlat) |
| 29 | 5A | Küme (soyulmuş kasa hariç) |
| 30 | 5A | Kullanılmamış (yedek) |
| 31 | 10 A | Kullanılmamış (yedek) |
| 32 | 10 A | Modül de çekişme |
| 33 | 10 A | Römork fren k10trolörü |
| 34 | 5A | Kullanılmamış (yedek) |
| 35 | 10 A | Geri geri park yardımı, Arka video kamera, Kesitte kes / başlat |
| 36 | 5A | Pasif Hırsızlığa Karşı Sistem (PATS) RF Modülü |
| 37 | 10 A | Klima, soyulmuş şasi IP # 1 çalıştırma / başlatma |
| 38 | 20A | Kullanılmamış (yedek) |
| 39 | 20A | Radyo, Navigasy10 |
| 40 | 20A | amplifikatör |
| 41 | 15A | Radyo, Işık anahtarı, Geri görüş kamerası aynası, Otomatik kararan ayna |
| 42 | 10 A | Düzen anahtarı |
| 43 | 10 A | Çıplak kasa IP k10ektörü # 1 |
| 44 | 10 A | Çekme akü şarj rölesi |
| 45 | 5A | Ön cam silecekleri, çıplak çerçeve Motor k10ektörü 3 |
| 46 | 7.5A | Yolcu hava yastığı devre dışı bırakma göstergesi (PADI) |
| 47 | 30A devre kesici | Windows Aksesuar Gecikmesi |
| 48 | Röle | Gecikmeli aksesuar |
Makine bölümü
Elektrik dağıtım kutusundaki sigorta yerleşimi (2012)
| Numara. | amper | Korumalı devreler |
|---|---|---|
| 1 | Mikro röle HC | Güç Aktarma Organı K10trol Modülü (PCM) |
| 2 | Mikro röle HC | marş solenoidi |
| 3 | Mikro röle HC | silecek |
| 4 | Mikro röle HC | Çekme aküsünün şarj edilmesi |
| 5 | Mikro röle HC | Benzin pompası |
| 6 | Mikro röle HC | Park lambası |
| 7 | Mikro röle HC | Geliştirici # 4 |
| 8 | Mikro röle HC | Geliştirici # 3 |
| 9 | Mikro röle HC | Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması |
| 10 | – | Kullanılmamış |
| 11 | – | Kullanılmamış |
| 12 | 40A** | Modifiye edilmiş araç ve soyulmuş şasinin çalıştırılması / çalıştırılması |
| 13 | 30A** | Marş solenoidi rölesi |
| 14 | 40A** | Marş rölesini çalıştırın |
| 15 | 40A** | Modifiye edilmiş araç aküsü ve soyulmuş şasi |
| 16 | 50A** | Yardımcı klima fanı |
| 17 | 50A** | Çekici aküsünün şarj edilmesi, çekici filosuna güç sağlanması |
| 18 | 30A** | Elektrikli römork freni, Römork fren k10trolörü |
| 19 | 30A** | Geliştirici # 1 |
| 20 | 30A** | Geliştirici # 2 |
| 21 | – | Kullanılmamış |
| 22 | – | Kullanılmamış |
| 23 | G8VA rölesi | klima debriyajı |
| 24 | G8VA rölesi | Korna rölesi (çıplak çerçeve) |
| 25 | Mikro röle HC | Çalıştır / başlat |
| 26 | – | Kullanılmamış |
| 27 | – | Kullanılmamış |
| 28 | 20A* | Geri vites lambası |
| 29 | 10 A* | klima debriyajı |
| 30 | 10 A* | Fren açma/kapama anahtarı (BOO) |
| 31 | 10 A* | Küme pili (soyulmuş şasi) |
| 32 | 50A** | Fan motoru |
| 33 | 40A** | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 34 | 20A** | Çıplak şasi kornası |
| 35 | 40A** | PCM rölesi |
| 36 | 20A** | K10tak anahtarı (çıplak çerçeve) |
| 37 | G8VA rölesi | Çekme durdurma – sola dönüş sinyali |
| 38 | G8VA rölesi | Çekme durdurma – sağa dönüş sinyali |
| 39 | G8VA rölesi | Geri vites lambası |
| 40 | Röleler ISO | Fan motoru |
| 41 | – | Kullanılmamış |
| 42 | 15A* | Teşhis k10ektörü (çıplak çerçeve) |
| 43 | 20A* | Benzin pompası |
| 44 | 10 A* | Geliştirici # 3 |
| 45 | 15A* | Geliştirici # 4 |
| 46 | 10 A* | PCM, güç kaynağını canlı tutar, kartuş havalandırması, PCM röle bobini |
| 47 | 40A** | ABS bobinleri |
| 48 | 20A** | Çekme durdurma / gösterge ışığı |
| 49 | 30A** | Silecek motoru |
| 50 | – | Kullanılmamış |
| 51 | 20A** | Kesitte kesmek |
| 52 | 10 A* | Soyulmuş şasi ve modifiye araç çalıştırma / çalıştırma röle bobini |
| 53 | 10 A* | ABS çalıştırma/başlatma beslemesi |
| 54 | 10 A* | Yakıt pompası röle bobini |
| 55 | – | Kullanılmamış |
| 56 | – | Kullanılmamış |
| 57 | 20A* | Park lambası |
| 58 | 15A* | Çekme geri vites lambası |
| 59 | – | Kullanılmamış |
| 60 | – | Entegre tek tuşla başlatma (OTIS) (diyot) |
| 61 | – | Kullanılmamış |
| 62 | Mikro röle HC | Geliştirici # 2 |
| 63 | 30A** | Çekme aküsünün şarj edilmesi |
| 64 | – | Kullanılmamış |
| 65 | 20A** | Güç noktası 2 (torpido gözü) |
| 66 | 20A** | Güç noktası 3 (sol B direği) |
| 67 | 20A** | Güç çıkışı 1 (gösterge tablosu) |
| 68 | 50A** | Modifiye araç |
| 69 | – | Kullanılmamış |
| 70 | 30A** | çıplak çerçeve |
| 71 | – | Kullanılmamış |
| 72 | 20A** | çakmak |
| 73 | – | Kullanılmamış |
| 74 | 30A** | Elektrikli koltuk |
| 75 | 20A* | Araç gücü (VPWR) 1, PCM gücü |
| 76 | 20A* | VPWR 2, PCM – emisy10la ilgili aktarma organları bileşenleri |
| 77 | 10 A* | VPWR 3, PCM – genel güç aktarma organları bileşenleri |
| 78 | 15A* | VPWR 4, Yakıt pompası röle bobini |
| 79 | 10 A* | VPWR 5, Şanzıman |
| 80 | 10 A* | Kümeyi çalıştırma / başlatma (soyulmuş kasa) |
| 81 | – | Kullanılmamış |
| 82 | – | Kullanılmamış |
| 83 | – | Yakıt pompası (diyot) |
| 84 | – | Kullanılmamış |
| 85 | Mikro röle HC | Geliştirici # 1 |
| * Mini sigortalar ** A1S sigortalar |
